高层建筑给排水工程设计探究

对高层建筑给排水设计的探讨

摘要

由于国内的形势和国土供应紧张的条件所迫，高层和超高层建筑数量越来越多，规模越来越大。由于高层建筑的建筑标准较高，给排水系统使用人数多，用水量大，一旦出现管道堵塞或者停水现象，将给很多居民带来生活上的不便，所以高层建筑给排水系统的设计显得尤为重要。现在越来越重视节能性的给排水设计系统，因为能源紧缺是当前社会的主要问题之一，将节能引进高层建筑的给排水系统是一举多得的措施。

关键词：高层住宅，给排水，设计

中图分类号：tu241.8 文献标识码：a 文章编号：

1.综述

给排水系统工程虽然在建筑工程中的比重不大，但是却是影响生活质量的重要因素，水是生活的根本，良好的给排水系统是保证正常生活用水充足的前提保证，高层建筑具有建筑楼层高、用户多、用水多的特点，根据这些特点进行给排水系统的改进，将有利于解决给排水过程中出现的障碍或者事故，下面分别就给、排水系统的设计难点及注意事项，消防系统设计要点，管道敷设问题进行论述，切实提出对高层建筑给排水设计的有效优化措施。

2.高层建筑给排水系统设计技术要求及解决方案

2.1给水系统设计难点及解决方案

高层建筑给水系统的给水方式需要根据高层建筑的特点，分区进行给水，水的输送分配是一个较复杂的问题，可以把高层建筑分两部分，低楼层当做是低层建筑那样，直接由城市给水管网供水，高楼层则由水泵加压输送生活用水，给水方式可采用高位水箱给水、变频调速水泵给水、气压罐给水、减压分区给水等；（2）高层建筑输送设备较多、管线跨度大，产生振动和机械噪声是必然的，给水系统中设备和管道的防振动和减噪技术是研究难点，为解决这一问题，应该选择那些具有隔音好的管道材料，但是成本高，考虑在管道外部加一些阻隔物质，既达到防噪目的，又可以节约工程成本，这就需要设计人员多对材料进行考察和探究比较；

高层建筑的能源消耗较低层建筑大，将节能设计观念融入到给水系统中是值得关注的问题，也是比较新型的挑战，需要合理确定给水系统的垂直分区，避免压力过大，造成能源的浪费，也要尽量避免卫生器具供水过大超过了额定流量，造成水资源的不必要浪费，设计垂直分区压力值是一个比较难掌握的关键点；

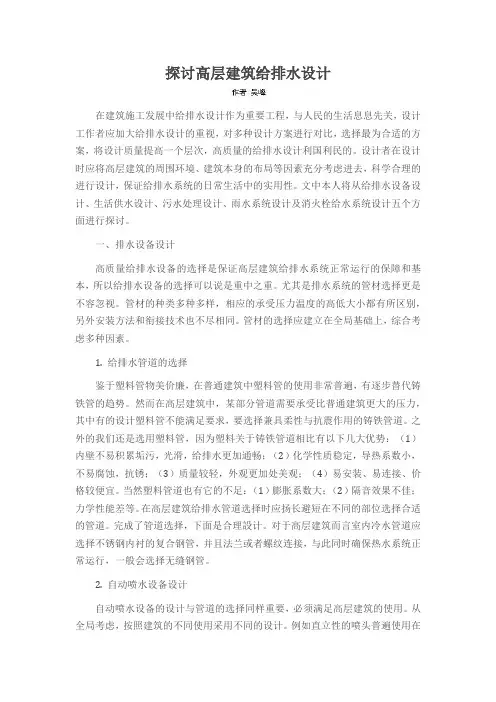

探讨高层建筑给排水设计

在建筑施工发展中给排水设计作为重要工程，与人民的生活息息先关，设计工作者应加大给排水设计的重视，对多种设计方案进行对比，选择最为合适的方案，将设计质量提高一个层次，高质量的给排水设计利国利民的。设计者在设计时应将高层建筑的周围环境、建筑本身的布局等因素充分考虑进去，科学合理的进行设计，保证给排水系统的日常生活中的实用性。文中本人将从给排水设备设计、生活供水设计、污水处理设计、雨水系统设计及消火栓给水系统设计五个方面进行探讨。

一、排水设备设计

高质量给排水设备的选择是保证高层建筑给排水系统正常运行的保障和基本，所以给排水设备的选择可以说是重中之重。尤其是排水系统的管材选择更是不容忽视。管材的种类多种多样，相应的承受压力温度的高低大小都有所区别，另外安装方法和衔接技术也不尽相同。管材的选择应建立在全局基础上，综合考

虑多种因素。

1. 给排水管道的选择

鉴于塑料管物美价廉，在普通建筑中塑料管的使用非常普遍，有逐步替代铸铁管的趋势。然而在高层建筑中，某部分管道需要承受比普通建筑更大的压力，其中有的设计塑料管不能满足要求，要选择兼具柔性与抗震作用的铸铁管道。之外的我们还是选用塑料管，因为塑料关于铸铁管道相比有以下几大优势：（1）内壁不易积累垢污，光滑，给排水更加通畅；（2）化学性质稳定，导热系数小，不易腐蚀，抗锈；（3）质量较轻，外观更加处美观；（4）易安装、易连接、价格较便宜。当然塑料管道也有它的不足：（1）膨胀系数大；（2）隔音效果不佳；力学性能差等。在高层建筑给排水管道选择时应扬长避短在不同的部位选择合适的管道。完成了管道选择，下面是合理設计。对于高层建筑而言室内冷水管道应选择不锈钢内衬的复合钢管，并且法兰或者螺纹连接，与此同时确保热水系统正常运行，一般会选择无缝钢管。

2. 自动喷水设备设计

自动喷水设备的设计与管道的选择同样重要，必须满足高层建筑的使用。从全局考虑，按照建筑的不同使用采用不同的设计。例如直立性的喷头普遍使用在地下室、车库、厨房等地方，二吊顶型则广泛应用与办公室，既实用又方便科学。高层建筑给排水越来越呈现出高参数和大系统的特征，高层建筑的给排水系统对设计人员提出了越来越大的挑战。只有不断地对管道进行改进，精益求精，才能更好地满足人民的要求。

高层建筑给水排水设计方案分析

摘要:随着高层建筑的逐渐增多,给水排水设计内容也随之增加,优化给水排水设计方案是适应和推动高层建筑发展的需要,亦是高层建筑给水排水技术进步的需要,本文首先分析高层建筑给水排水工程的特点,介绍给水排水系统设计发展需要解决的几个问题,对给水系统和排水系统设计上需要注意的几个问题进行分析。

关键词:高层建筑 给水 排水 静水压力 管网

1 高层建筑给水排水工程的特点

随着建筑技术的提高,高层建筑愈来愈多,除了高度的增加以外,高层建筑还存在着振动源较多,给水安全可靠要求较高和排水量较大等特点,这些特点对高层建筑给水排水工程的设计方案提出了更高的要求。从相关研究和实践经验来看,认识高层建筑的给水排水工程的特点是进行科学设计的前提,笔者将其特点总结如下。

1.1 静水压力大

静水压力大是高层建筑给水系统、热水系统和消防系统的特点,正因为静水压力大,如果不分区,不仅使用不便,震动噪音大,设备能耗高,浪费水资源,还容易导致给水系统的管道及配件因此被破坏。

从这个特点出发,给水系统必须进行科学、合理的竖向分区,目的在于合理有效地降低静水压力,确保系统运行的安全可靠。 1.2 消防安全要求高

高层建筑消防系统的安全可靠性要求比多层建筑的更严格,是高层建筑给水系统的又一个特点,这是因为高层建筑通常是多功能、综合性建筑,所以可引发火灾的因素比较多。众多的消防实例告诉我们,高层建筑一旦出现火情,火势的蔓延速度相当快,火灾的危险性大,扑救的难度高。另外,我国目前各地区的消防设备能力水平不一,导致高层建筑在发生火灾时扑救的难度比较大,基于这些因素,在高层建筑的消防给水系统设置上必须立足于自救。

1.3 瞬间给水、排水量大

从高层建筑的建筑标准来看,高层建筑中使用给水排水设备的人数众多,导致瞬间很大的给水量和排水量,所以在实际使用的过程中,如果给水系统出现停水或者是排水系统出现管道堵塞等等事故,影响的范围会很大。

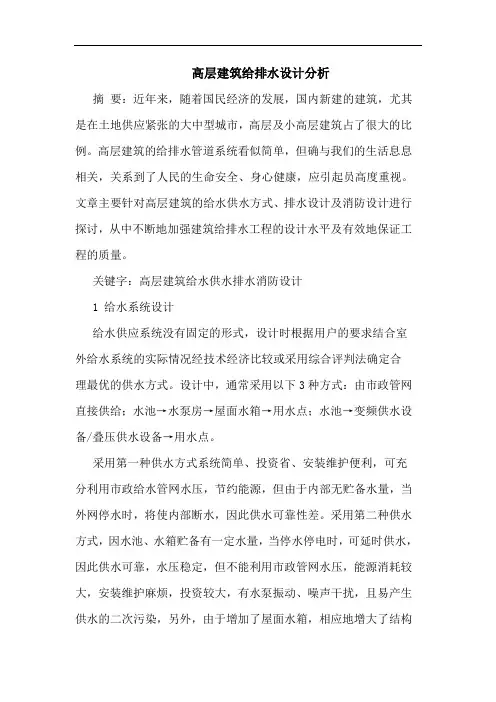

高层建筑给排水设计分析

摘 要：近年来，随着国民经济的发展，国内新建的建筑，尤其是在土地供应紧张的大中型城市，高层及小高层建筑占了很大的比例。高层建筑的给排水管道系统看似简单，但确与我们的生活息息相关，关系到了人民的生命安全、身心健康，应引起员高度重视。文章主要针对高层建筑的给水供水方式、排水设计及消防设计进行探讨，从中不断地加强建筑给排水工程的设计水平及有效地保证工程的质量。

关键字：高层建筑给水供水排水消防设计

1 给水系统设计

给水供应系统没有固定的形式，设计时根据用户的要求结合室外给水系统的实际情况经技术经济比较或采用综合评判法确定合理最优的供水方式。设计中，通常采用以下3种方式：由市政管网直接供给；水池→水泵房→屋面水箱→用水点；水池→变频供水设备/叠压供水设备→用水点。

采用第一种供水方式系统简单、投资省、安装维护便利，可充分利用市政给水管网水压，节约能源，但由于内部无贮备水量，当外网停水时，将使内部断水，因此供水可靠性差。采用第二种供水方式，因水池、水箱贮备有一定水量，当停水停电时，可延时供水，因此供水可靠，水压稳定，但不能利用市政管网水压，能源消耗较大，安装维护麻烦，投资较大，有水泵振动、噪声干扰，且易产生供水的二次污染，另外，由于增加了屋面水箱，相应地增大了结构

荷载。采用第三种供水方式，由于水池贮有一定水量，因此供水可靠，设备布置集中，便于维护管理，同时由于变频供水设备可根据用户实际用水情况，通过调节水泵转速或运行台数以调节水量，因此能源消耗较少，但是水泵型号较多，选型技术要求高，水泵控制调节麻烦，且投资额较大。

对于酒店等建筑，由于其对压力的稳定性要求较高，为避免变频加压供水出现的用水忽冷忽热，酒店采用屋顶水箱重力供水更加合理。对于屋顶水箱二次污染问题，酒店一般有比较完善的物业管理，同时屋顶水箱设置为2个，可定时冲洗，并且酒店为24小时用水，水箱里的储水可得到及时更新，有效避免出现二次污染。此外，酒店建筑的用水特点是用水变化比较大，时变化系数为2~2.5，如采用变频给水其水泵配置很难与用水曲线吻合，因此水泵不能保证在高效区运行，从而造成效率下降，能源浪费。因此酒店建筑的超高层建筑建议采用屋顶水箱重力供水。
