矿井测量基础知识
1、矿山测量的主要任务是精确建立井上、下测量控制系统，及时而准确地测绘各种矿图，正确标定井上、下各工程位置，研究地表与岩层移动规律。
2、测量工作必须遵循两项原则：一是“由整体到局部、从高级到低级、先控制后碎部”；二是“步步要检核”。
3、煤矿生产中“三下”、“一上”开采指的是“建筑物下、铁路下、水体下”和“承压水上”。
4、目前，我们采用的矿区平面坐标系是1980年国家大地坐标系；高程采用的是1956年黄海高程系统。
5、测量误差按其性质分为系统误差和偶然误差两类。
6、井下测量一般需要4人：1人观测、1人记录、前后视照明各1人。
7、巷道的中线是指巷道水平投影的几何中心线称为巷道中线（主要巷道每掘进30m、次要巷道每掘进40m应延设一组中心线）。
8、巷道腰线是用来指示巷道在竖直面内的掘进方向及调整巷道底板或轨面坡度用的。
9、井下平面控制分为基本控制和采区控制两类。在采区次要巷道中，为了填图还应敷设碎部导线。
10、基本控制导线：
应沿着矿井主要巷道（斜井、暗斜井、水平运输大巷、主要石门、总回风道、集中上、下山等）敷设。各矿基本控制导线应采用7″级导线，一般应每300～500m延测一次，每隔1.5～2km加测一条陀螺定向边。
11、采区控制导线：
沿着采区上、下山，中间巷道、采区运输道、回风道敷设。根据采区一翼长度可分别采用15″或是30″级导线。采区导线应随着巷道掘进每30m～100m延长一次。
矿山测量复习题
井下导线等级包括什么？
包括基本控制导线和采取控制导线
井下导线的发展与形式？
随巷道掘进每30—100m延长一次。当巷道掘进到300—500m时，再敷设±7″或±15″级基本控制导线。
井下测量与地面测量异同点？
相同点：测量的仪器 方法 计算公式基本相同。
不同点：井下测量仪器必须有镜上中心，封闭好。煤矿测量必须防爆，用于倾角较大的角度测量。井下测量对象是巷道硐室，井下只能布设导线，导线布设先低级后高级。井下测量阴暗潮湿 条件不利一般都是点下对中。
矿用经纬仪为什么检验？
1测点多数在顶板2井下的边长比较短要求对中精度高必须重合3井下由于潮 尘大，必须封闭好。4井下有瓦斯，必须防爆。5因为井下倾角比较大水平轴和竖直轴必须垂直。
对于井下基本控制导线钢尺量边时加那些改正？
1比长改正2温度改正3拉力改正4垂曲改正5倾斜改正6两差改正
简述三架法测量一般过程。
欲从已知导线点A和B开始施测导线A-B-1-2-3….，首先在B点安置全站仪整平对中，在后视A和前视点1安置觇标整平对中。测完B站后，B点及1点的三脚架和基座保持不动，将B点的仪器头移到1点，直接插入原已安置好的三脚架基座中，将A点的棱镜觇标直接插入B点的三脚架基座中，而将A点的三脚架和基座移到2点整平对中，并将1点的棱镜觇标插入2点已整平对中的基座中，即可开始第二站观测。
空间交叉闭合导线的角度闭合差为？
𝑓 𝛽 = β实测−180°[n−2(p−k)]
式中n—实测角度总个数
P—内角图形总个数
K—外交图形总个数
井下高程测量的任务？
1 建立井下高程控制 2 给定巷道在竖直面内的方向 3 确定巷道底板的高程
4 检查主要巷道及其运输线路的坡度和测绘主要运输巷道纵剖面图
矿井联系测量的任务是什么？
1 确定井下起始边的坐标方位角 2 确定井下起算点的平面坐标x和y
3 确定井下水准基点的高程H

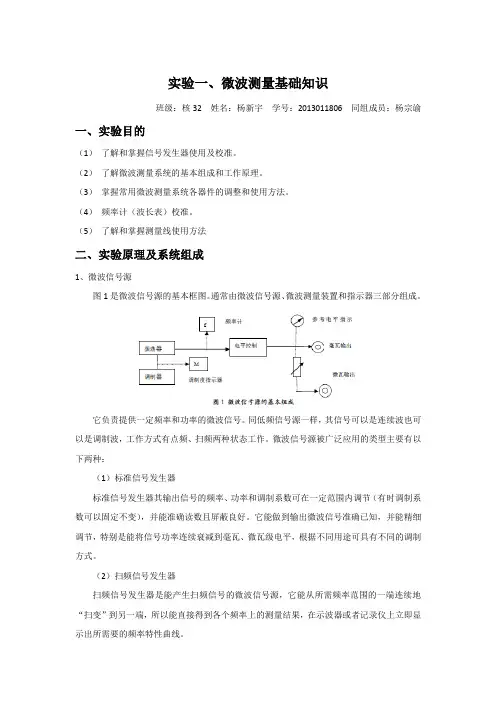

实验一、微波测量基础知识
班级：核32 姓名：杨新宇 学号：2013011806 同组成员：杨宗谕
一、实验目的
（1） 了解和掌握信号发生器使用及校准。
（2） 了解微波测量系统的基本组成和工作原理。
（3） 掌握常用微波测量系统各器件的调整和使用方法。
（4） 频率计（波长表）校准。
（5） 了解和掌握测量线使用方法
二、实验原理及系统组成
1、微波信号源
图1是微波信号源的基本框图。通常由微波信号源、微波测量装置和指示器三部分组成。
它负责提供一定频率和功率的微波信号。同低频信号源一样，其信号可以是连续波也可以是调制波，工作方式有点频、扫频两种状态工作。微波信号源被广泛应用的类型主要有以下两种：
（1）标准信号发生器
标准信号发生器其输出信号的频率、功率和调制系数可在一定范围内调节（有时调制系数可以固定不变），并能准确读数且屏蔽良好。它能做到输出微波信号准确已知，并能精细调节，特别是能将信号功率连续衰减到毫瓦、微瓦级电平，根据不同用途可具有不同的调制方式。
（2）扫频信号发生器
扫频信号发生器是能产生扫频信号的微波信号源，它能从所需频率范围的一端连续地“扫变”到另一端，所以能直接得到各个频率上的测量结果，在示波器或者记录仪上立即显示出所需要的频率特性曲线。 本实验采用的微波源是YM1123 标准信号发生器，工作在等幅模式下。
2、微波测量装置
微波测量装置如图2 所示。主要包括驻波测量线、调配元件、待测元件和辅助元件（如短路器、衰减器、匹配负载、移相器等）。
3、指示器部分
指示器是用于显示测量信号特性的仪表，如直流电流表、测量放大器、功率计、示波器、数字频率计、频率计（波长表）等。
4、元件基本原理及作用
信号源：本次实验采用YM1123标准信号发生器作为信号源，测量时工作在等幅模式，非测量时工作在其他模式，具体原理见本节第一部分。
数字频率计：由于信号源显示的频率不准，所以要用一个数字频率计来进行频率校准。后面的频率值均为数字频率计的示数。
矿山测量学复习资料：第一章
1、井下平面控制测量的基本原则是什么 程序上“由整体到局部”步骤上“先控制后碎部”井下导线的布设精度上按照“高级控制低级”的原则进行。
2、井下平面控制测量有何特点 由于受井下巷道条件的限制,井下平面控制均以导线的形式沿巷道布设而不能像地面控制网那样可以有测角网、测边网、GPS网和交会法等多种可能方案。
3、简述井下平面控制测量的等级、布设及要求。 井下平面控制分为基本控制和采区控制两类这两类又都应敷设成闭附合导线或复测支导线。基本控制导线按照测角精度分为±7〃和±15〃两级一般从井底车场的起始边开始沿矿井主要巷道井底车场水平大巷集中上、下山等敷设通常每隔1.52.0 km应加测陀螺定向边以提供检核和方位平差条件。 采区控制导线也按测角精度分为±15〃和±30〃两级沿采区上、下山、中间巷道或片盘运输巷道以及其他次要巷道敷设。
4、井下经纬仪导线有哪几种类型 依导线的形状及与已知点边的连接方式分类 1闭合导线或导线网 2空间交叉闭合导线 3附合导线 4复测支导线 5方向附合导线
6、有一台没有镜上中心的仪器如何标出其镜上中心 现在仪器上大致选一点A作为镜上中心悬挂一垂球线在其下方安置经纬仪使望远镜水平仪器精确整平对中使暂定的镜上中心与垂球尖对准。然后徐徐转动照准部观察垂球尖是否离开镜上中心如果不离开则说明镜上中心位置正确若离开则将照准部旋转一周时垂尖对准B点取A、B连线的中心O作为新的镜上中心。重复上述检查直到没有偏差为止。最后找出的中心作为镜上中心
8、井下钢尺量边时应加入哪些改正如何计算 应加入比长、温度、拉力、垂曲、倾斜等项改正。 比长改正LLLLK·Lk-k0面面 丈量长度尺面名义长度时的真实长度标准温度标准拉力面LLTPL000: 温度改正0tt-t·LL 线膨胀系数Co5-m/ 拉力改正0p-PPEFLL 227cmcm/钢尺横截面积。单位弹性系数FNE 垂曲改正永远负值面面面面面LLLLLLL3f8fp8qLff·3f8223332f 整尺长垂曲改正数拉力每米钢尺的重量整尺长松垂距fpqf
