第 1 页 共 4 页 矿山测量(测工)操作规程
矿山测量操作规程
第一章 总则
第一条 为规范矿山测量工作，确保测量数据的准确性和可靠性，根据国家相关法律法规以及矿山安全生产和管理的要求，制定本操作规程。
第二条 本操作规程适用于各类矿山的测量工作，涵盖测量前的准备工作、测量工具和仪器的使用、测量数据的处理和分析等内容。
第三条 测量工作按照责任分工进行，由专业测量人员或特定培训合格的工作人员进行。
第四条 工作人员在测量操作中应严格遵守安全操作规程，保证人身安全和设备的正常运行。
第二章 测量前的准备工作
第五条 测量前，应仔细阅读测量任务书或计划，明确测量目的和要求。根据实际情况选择测量方法和工具。
第六条 在测量前，需要对测量对象进行认真检查，确保测量的可行性和安全性。如有需要，进行必要的预处理，例如清理、修整等。
第七条 测量前，需要进行现场勘察，了解现场环境、地形地貌、地面状况等相关信息，并做好记录和标识。 第 2 页 共 4 页 第八条 检查测量仪器和工具的完好性和准确性，确保其正常使用。如有损坏或失灵，应及时修理或更换。
第九条 制定详细的工作计划，包括测量的起止时间、测量人员的任务分工等，以提高工作效率。
第三章 测量工具和仪器的使用
第十条 测量工具和仪器应按照国家相关标准和规定，选择合适的型号和规格，并经过校准和检验合格后方可使用。
第十一条 工作人员在使用测量仪器和工具前应仔细阅读和熟悉其操作说明书，确保正确使用和操作。
第十二条 使用三脚架时，应选择稳固的地面进行安装，并保持三脚架的平稳，避免产生误差。
第十三条 使用测量仪器时，应确保其水平仪的气泡在合理的范围内，避免测量误差。
第十四条 使用测量仪器时，应根据需要选择合适的放大倍数和读数范围，并保持测量仪器的准确度。
第四章 测量数据的处理和分析
第十五条 测量数据的处理应严格按照测量任务书或计划的要求进行，并及时记录和整理。
1 / 12

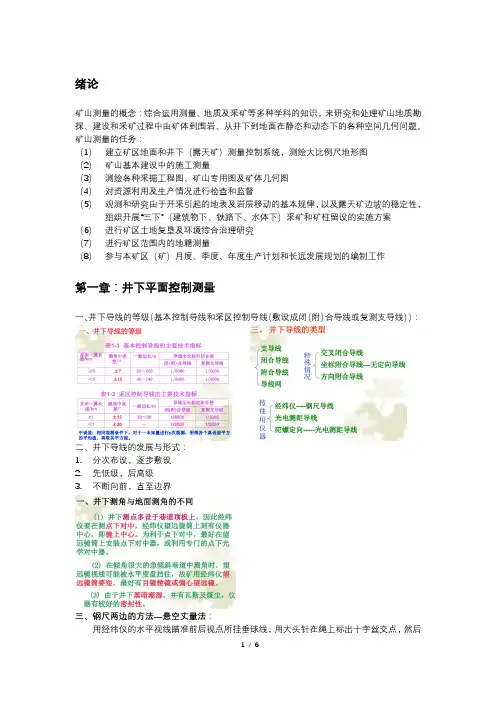

绪论
矿山测量的概念：综合运用测量、地质及采矿等多种学科的知识，来研究和处理矿山地质勘探、建设和采矿过程中由矿体到围岩、从井下到地面在静态和动态下的各种空间几何问题。
矿山测量的任务：
（1） 建立矿区地面和井下（露天矿）测量控制系统，测绘大比例尺地形图
（2） 矿山基本建设中的施工测量
（3） 测绘各种采掘工程图、矿山专用图及矿体几何图
（4） 对资源利用及生产情况进行检查和监督
（5） 观测和研究由于开采引起的地表及岩层移动的基本规律，以及露天矿边坡的稳定性，组织开展“三下”（建筑物下、铁路下、水体下）采矿和矿柱留设的实施方案
（6） 进行矿区土地复垦及环境综合治理研究
（7） 进行矿区范围内的地籍测量
（8） 参与本矿区（矿）月度、季度、年度生产计划和长远发展规划的编制工作
第一章：井下平面控制测量
一、井下导线的等级（基本控制导线和采区控制导线（敷设成闭（附）合导线或复测支导线））：
二、井下导线的发展与形式： 2 / 12
1. 分次布设，逐步敷设
2. 先低级，后高级
3. 不断向前，直至边界
三、钢尺两边的方法—悬空丈量法：
用经纬仪的水平视线瞄准前后视点所挂垂球线，用大头针在绳上标出十字丝交点，然后用钢尺丈量仪器镜上中心或横轴右端中心与大头针之间的距离。对准经纬仪镜上横轴中心，另一端加钢尺检定时的拉力P并对准大头针，两端同时读数。零端估读到毫米。
每读一次数后，移动钢尺2～3cm。每条边要读数三次。互差小于3mm,同时还要测记温度。为了检验，每边须往返测量，即在每一测站上量前后视距离。
在倾斜巷道中则丈量倾斜距离。当丈量的边长大于尺长时，则必须分段丈量，为此要进行定线。
钢尺量边的改正：比长改正、温度改正、拉力改正（标准拉力时不改正）、垂曲改正。
四、井下导线测量外业
井下导线测量外业，与地面导线基本相同，但由于井下环境的特殊性，如导线不是一次全面布设，而是随巷道掘进而不断延长，每次延长之前都要对上次测设的最后一个导线角度进行检查；井下导线点多设于顶板，仪器要在点下对中；井下黑暗，仪器及觇标均需照明，井下巷道狭窄，运输繁忙，观测条件不利等。 3 / 12
冶⾦矿⼭测量规范
第⼀章总则
第1.0.1条矿⼭井巷施⼯测量⼯作,是矿⼭基建主要技术⼯作之⼀。
在指导与服务于井巷施⼯的同时，还为矿⼭基建、⽣产、
科研及管理⼯作提供测绘资料。
第1.0.2条井巷施⼯测量⼯作的主要任务是：
⼀、建⽴井上下统⼀坐标系统的测量控制⽹或测量基点，其精度满
⾜设计与施⼯的要求；
⼆、准确标定各种⼯程位置，指⽰巷道掘进⽅向；
三、及时编绘反映施⼯现状的平、剖⾯图与竣⼯图；
四、依据测绘资料，及时解决矿⼭基建施⼯和矿井设备安装⼯程中
提出的各种测绘问题；
五、定期对井巷掘砌⼯程进⾏验收。
第1.0.3条井巷施⼯测量的主要依据是设计施⼯图和矿区控制测量资料。采⽤的坐标及⾼程系统应与设计相⼀致。
第1.0.4条井巷⼯程施⼯测量是从井⼝与巷道⼝开始，根据近井点与⽔准基点的成果资料进⾏的。使⽤前必须进⾏检查，确认
精度满⾜要求时，⽅可进⾏施测。
近井点与⽔准基点到施⼯点最远距离，地⾯⼀般不超过200m，井下⼀般不应超过100m。
第1.0.5条重要测量⼯作，如矿区基本控制测量、⽴井联系测量、⼤型贯通测量、矿区平⾯及⾼程系统改算等，都应编制技术
设计与技术总结报告。
第1.0.6条井巷施⼯过程的各项测量⼯作，必须遵守本规范规定的各项精度指标。当进⾏重要测量⼯作或有特殊要求的测量⼯
作时，可根据具体情况，经过误差预计和测量设计，另⾏
制定相应的精度指标和施测⽅案。
第1.0.7条评定测量成果精度，以中误差为标准。当观测误差与观测值本⾝⼤⼩有关时，应以相对误差来评定观测成果的精
度。允许误差⼀般采⽤中误差的两倍。规模较⼩的井巷⼯
程，可采⽤中误差的三倍。
第1.0.8条为避免测量和计算⼯作发⽣误差，外业观测和内业计算都必须有检核，测绘资料及成果必须经过检查和技术负责⼈
签字，重要测量⼯作必须独⽴进⾏两次以上观测和计算。第1.0.9条保证测量质量，对使⽤的测绘仪器、量测器具，必须及时按计量法规定进⾏检验和校正，经常注意保养维修，以使
仪器设备保持良好状态。
云南能源职业技术学院
成教院
矿山测量技术
2010年9月 错误！未指定书签。：单继勇 - 1 - 绪论
一、测量学研究的对象和任务
对象：确定地球的形状和大小。
任务：确定地球的形状和大小，将地球表面形态及相
关信息测绘成图。将图上设计的工程位臵标定到实地。
测量学的分科
1、大地测量学
2、地形测量学
3、摄影测量学
4、工程测量学
5、制图学
二、矿山测量的任务和作用
任务：精确建立井上、井下测量控制系统及时而准确地测绘各种矿图，正确标定井上、井下各工程位臵，研究地表与岩层移动规律。
错误！未指定书签。：单继勇 - 2 - 第一章 测量学基础知识
第一节 地面点位臵的确定
测量工作的实质是确定地面点的空间位臵及平面坐标和高程。
一、地球的形态和大小
水准面——自由静止的水面（水平）称为水准面。
大地水准面——通过平均海水面的水准面（与静止的海水面最接近）。
椭球面——与大地水准面总体非常接近并能用数学形式表达的面。
椭球面的形状和大小，可由元素：a、b、α来表示，我国采用的推荐元素：
长半轴 a=6378140
短半轴 b=6356755.3m
扁率 α=1:298.257
二、测量常用坐标系
1、地理坐标系——地面点在球面上的位臵用经度和纬度表示的。
经线（经度）——子午面与椭球面的交线。
纬线（纬度）——与赤道面平行的平面和椭球面的交线。
用天文观测方法观测的称为天文地理坐标，用λ、φ表示。
用大地测量方法确定的称为大地地理坐标用L、B表示。
中、小比例尺地形图常用大地地理坐标。 错误！未指定书签。：单继勇 - 3 - 2、独立平面直角坐标
