DSA成像原理及影像质量控制
摘要】 系统阐述了DSA的成像成原理，探讨了影响DSA影像质量的因素及控制对策。
【关键词】DSA 减影 伪影 衰减
数字减影血管造影（digital subtraction angiography， DSA）是影像增强技术、电视技术和计算机技术相结合的产物，它是将造影前、后获得的数字图像进行数字减影，在减影图像中消除骨骼和软组织结构，使低浓度的造影剂所充盈的血管在减影中显示出来，有较高的图像对比度。
1 DSA成像的原理
数字减影血管造影是利用影像增强器将透过人体后已衰减的未造影图像的X线信号增强，再用高分辨率的摄像机对增强后的图像作一系列扫描。扫描本身就是把整个图像按一定的矩阵分成许多小方块，即象素。所得到的各种不同的信息经模／数(A／D)转换成不同值的数字信号，然后存储起来。再把造影图像的数字信息与未造影图像的数字信息相减，所获得的不同数值的差值信号，经数／模(D／A)转制成各种不同的灰度等级，在监视器上构成图像。由此，骨骼和软组织的影像被消除，仅留下含有造影剂的血管影像。
DSA的减影程序：①摄制普通片；②制备mask片，或称蒙片；③摄制血管造影片；④把mask片与血管造影片重叠一起翻印成减影片。①与③为同部位同条件曝光。所谓mask片就是与普通平片的图像完全相同，而密度正好相反(计算机将图像信号反转)的图像。
2 DSA成像的基本方式
2.1时间减影时间减影是DSA的基本减影方式，它是在造影剂到达前-高峰-廓清这段期间，从感兴趣区获取足够帧数的图像，继而将不含造影剂的蒙片和充盈造影剂的造影像分别输入图像处理系统中两个运算器和存储器内进行处理后，两者顺次自行相减而成。它是以时间为单一变量的减影方式。时间减影的缺点是曝光期间患者轻微活动产生的移动伪影和减影过程中两帧图像不能精确重合而造成的配准不良。

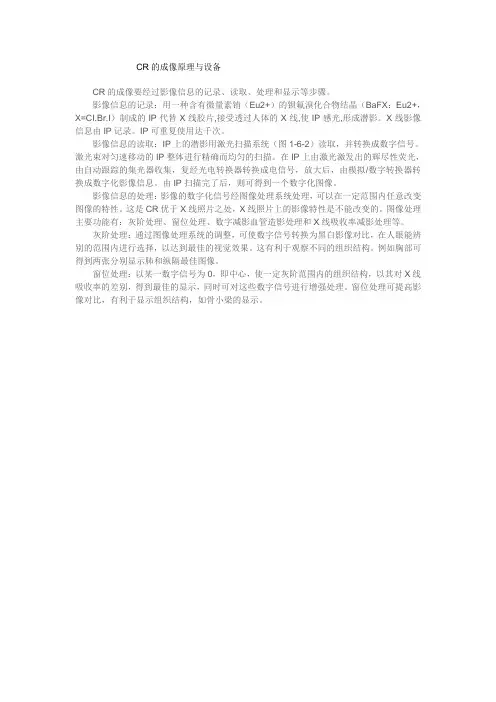

CR的成像原理与设备
CR的成像要经过影像信息的记录、读取、处理和显示等步骤。
影像信息的记录：用一种含有微量素铕（Eu2+）的钡氟溴化合物结晶（BaFX：Eu2+，X=CI.Br.I）制成的IP代替X线胶片,接受透过人体的X线,使IP感光,形成潜影。X线影像信息由IP记录。IP可重复使用达千次。
影像信息的读取：IP上的潜影用激光扫描系统（图1-6-2）读取，并转换成数字信号。激光束对匀速移动的IP整体进行精确而均匀的扫描。在IP上由激光激发出的辉尽性荧光，由自动跟踪的集光器收集，复经光电转换器转换成电信号，放大后，由模拟/数字转换器转换成数字化影像信息。由IP扫描完了后，则可得到一个数字化图像。
影像信息的处理：影像的数字化信号经图像处理系统处理，可以在一定范围内任意改变图像的特性。这是CR优于X线照片之处，X线照片上的影像特性是不能改变的。图像处理主要功能有：灰阶处理、窗位处理、数字减影血管造影处理和X线吸收率减影处理等。
灰阶处理：通过图像处理系统的调整，可使数字信号转换为黑白影像对比，在人眼能辨别的范围内进行选择，以达到最佳的视觉效果。这有利于观察不同的组织结构。例如胸部可得到两张分别显示肺和纵隔最佳图像。
窗位处理：以某一数字信号为0，即中心，使一定灰阶范围内的组织结构，以其对X线吸收率的差别，得到最佳的显示，同时可对这些数字信号进行增强处理。窗位处理可提高影像对比，有利于显示组织结构，如骨小梁的显示。
dsa(数字减影血管造影)成像原理 概述说明
1. 引言
1.1 概述
数字减影血管造影（Digital Subtraction Angiography，DSA）是一种通过将两幅连续的X射线图像相互减去来改善血管成像质量的成像技术。DSA技术在临床应用中具有重要意义，可提供清晰、高对比度的血管显影图像，帮助医生进行血管疾病的诊断和治疗。
1.2 文章结构
本文将分为五个部分进行介绍。首先介绍DSA成像原理，包括对DSA技术及其优势的详细说明。接着解释DSA成像过程，包括准备工作、注射造影剂和数据处理等步骤。然后探讨DSA在临床应用中的价值，包括诊断导航功能、血流动力学分析功能以及术后监测与评估功能。最后总结DSA成像原理及应用前景，并展望其未来发展方向。
1.3 目的
本文旨在全面阐述DSA成像原理及其在临床应用中的价值，并展示其潜力与前景。通过阅读本文，读者能够深入了解DSA技术以及它对于血管疾病的诊断、治疗和监测的重要性。本文旨在为医学相关专业人员提供参考，并促进DSA技术的进一步发展和应用。
2. DSA成像原理:
2.1 介绍DSA技术:
DSA（Digital Subtraction Angiography，数字减影血管造影）技术是一种应用于医学领域的血管成像方法，通过对比剂与血管的互动以及数字图像处理技术，可以清晰地观察和评估人体内的血管结构与功能。DSA技术在医疗诊断中广泛应用，特别是在心脑血管领域，在危急情况下具有快速、准确的优势。
2.2 血管造影的原理:
血管造影是指通过向患者体内注入适量的硬化剂或可见光剂，并利用X射线等影像检查设备进行成像。在血管造影过程中，这些造影剂会使周围组织与血流中的血液形成明显的密度对比差异。通过拍摄连续的X射线图像或序列图像，可以观察到血液在动脉和静脉中流动，并检测任何异常情况。
2.3 数字减影血管造影的优势:
数字减影血管造影相较于传统血管造影技术具有以下优势：
dsa成像原理
DSA成像原理。
DSA（Digital Subtraction Angiography）是一种介入性血管成像技术，它通过数字减影血管造影技术，可以清晰地显示血管内的病变情况，是很多血管疾病诊断和治疗的重要手段。那么，DSA成像是如何实现的呢？接下来，我们将深入探讨DSA成像的原理。
首先，DSA成像的原理是基于数字减影技术。在进行DSA成像时，首先需要通过X射线照射患者的血管部位，然后使用数字成像设备将X射线照射的图像转换成数字信号。接着，将患者在注射了造影剂后的血管影像和未注射造影剂前的血管影像进行数字减法操作，得到清晰的血管造影图像。这种数字减影技术可以有效地减少软组织和骨骼的干扰，使血管内的病变更加清晰可见。
其次，DSA成像的原理还涉及到数字成像设备的工作原理。数字成像设备主要由X射线源、影像接收器和数字处理系统组成。X射线源负责产生X射线，照射到患者的血管部位；影像接收器负责接收X射线透过患者身体后的信号，并将其转换成数字信号；数字处理系统则对数字信号进行处理，包括图像的采集、重建、增强和存储等操作。通过这些步骤，我们可以得到清晰的血管成像图像。
此外，DSA成像的原理还与造影剂的选择和使用密切相关。造影剂是一种可以吸收X射线的物质，可以使血管内的结构更加清晰地显示出来。在进行DSA成像时，医生会根据患者的具体情况选择合适的造影剂，并将其注入患者的血管内。造影剂的注入可以使血管内的病变更加清晰可见，有助于医生进行诊断和治疗。
总的来说，DSA成像的原理是基于数字减影技术和数字成像设备的工作原理，通过X射线照射、数字信号转换和数字处理等步骤，可以得到清晰的血管成像图像。同时，造影剂的选择和使用也对DSA成像起着重要作用。DSA成像技术的应用，为血管疾病的诊断和治疗提供了重要的帮助，对于患者的健康具有重要意义。 在实际应用中，DSA成像技术已经得到了广泛的应用，不仅可以用于诊断血管疾病，还可以用于血管介入治疗。它具有成像清晰、操作简便、诊断准确等优点，受到了临床医生和患者的青睐。随着医疗技术的不断发展，相信DSA成像技术在未来会有更加广阔的应用前景。
