dsa成像原理

DSA成像原理及影像质量控制

摘要】 系统阐述了DSA的成像成原理，探讨了影响DSA影像质量的因素及控制对策。

【关键词】DSA 减影 伪影 衰减

数字减影血管造影（digital subtraction angiography， DSA）是影像增强技术、电视技术和计算机技术相结合的产物，它是将造影前、后获得的数字图像进行数字减影，在减影图像中消除骨骼和软组织结构，使低浓度的造影剂所充盈的血管在减影中显示出来，有较高的图像对比度。

1 DSA成像的原理

数字减影血管造影是利用影像增强器将透过人体后已衰减的未造影图像的X线信号增强，再用高分辨率的摄像机对增强后的图像作一系列扫描。扫描本身就是把整个图像按一定的矩阵分成许多小方块，即象素。所得到的各种不同的信息经模／数(A／D)转换成不同值的数字信号，然后存储起来。再把造影图像的数字信息与未造影图像的数字信息相减，所获得的不同数值的差值信号，经数／模(D／A)转制成各种不同的灰度等级，在监视器上构成图像。由此，骨骼和软组织的影像被消除，仅留下含有造影剂的血管影像。

DSA的减影程序：①摄制普通片；②制备mask片，或称蒙片；③摄制血管造影片；④把mask片与血管造影片重叠一起翻印成减影片。①与③为同部位同条件曝光。所谓mask片就是与普通平片的图像完全相同，而密度正好相反(计算机将图像信号反转)的图像。

2 DSA成像的基本方式

2.1时间减影时间减影是DSA的基本减影方式，它是在造影剂到达前-高峰-廓清这段期间，从感兴趣区获取足够帧数的图像，继而将不含造影剂的蒙片和充盈造影剂的造影像分别输入图像处理系统中两个运算器和存储器内进行处理后，两者顺次自行相减而成。它是以时间为单一变量的减影方式。时间减影的缺点是曝光期间患者轻微活动产生的移动伪影和减影过程中两帧图像不能精确重合而造成的配准不良。

dsa(数字减影血管造影)成像原理 概述说明

1. 引言

1.1 概述

数字减影血管造影（Digital Subtraction Angiography，DSA）是一种通过将两幅连续的X射线图像相互减去来改善血管成像质量的成像技术。DSA技术在临床应用中具有重要意义，可提供清晰、高对比度的血管显影图像，帮助医生进行血管疾病的诊断和治疗。

1.2 文章结构

本文将分为五个部分进行介绍。首先介绍DSA成像原理，包括对DSA技术及其优势的详细说明。接着解释DSA成像过程，包括准备工作、注射造影剂和数据处理等步骤。然后探讨DSA在临床应用中的价值，包括诊断导航功能、血流动力学分析功能以及术后监测与评估功能。最后总结DSA成像原理及应用前景，并展望其未来发展方向。

1.3 目的

本文旨在全面阐述DSA成像原理及其在临床应用中的价值，并展示其潜力与前景。通过阅读本文，读者能够深入了解DSA技术以及它对于血管疾病的诊断、治疗和监测的重要性。本文旨在为医学相关专业人员提供参考，并促进DSA技术的进一步发展和应用。

2. DSA成像原理:

2.1 介绍DSA技术:

DSA（Digital Subtraction Angiography，数字减影血管造影）技术是一种应用于医学领域的血管成像方法，通过对比剂与血管的互动以及数字图像处理技术，可以清晰地观察和评估人体内的血管结构与功能。DSA技术在医疗诊断中广泛应用，特别是在心脑血管领域，在危急情况下具有快速、准确的优势。

2.2 血管造影的原理:

血管造影是指通过向患者体内注入适量的硬化剂或可见光剂，并利用X射线等影像检查设备进行成像。在血管造影过程中，这些造影剂会使周围组织与血流中的血液形成明显的密度对比差异。通过拍摄连续的X射线图像或序列图像，可以观察到血液在动脉和静脉中流动，并检测任何异常情况。

2.3 数字减影血管造影的优势:

数字减影血管造影相较于传统血管造影技术具有以下优势：

第五篇 DSA成像技术

湖北民族学院附属医院放射科

2012年4月

第二十四章

DSA成像原理

什么是DSA？

即（digital subtraction angiography, DSA）

又称数字减影血管造影。是对血管造影图像利用计算机处理数字化的影像信息，以消除骨骼和软组织影而突出血管的成像技术。

DSA 是80年代继CT之后出现的一项医学影像学新技术，是影像增强技术、电视技术、电子学、数字电子技术、光电子技术、计算机技术与常规X线心血管造影相结合的一种新的检查方法。总之，DSA是电子计算机与常规血管造影技术结合的产物。

人们为了获得清楚的血管影像，设计了除去与血管重叠的背景结构，使兴趣区影像单独显示的方法，称为减影。

第一节 DSA基本原理

一、DSA的分类

主要根据探测器的种类不同而分为：

影像增强器型

平板探测器型

CCD探测器型

而平板探测器型又分为：

非晶硒平板探测器型

非晶硅平板探测器型

二、DSA的组成

X线管 大功率（50～11KV) 高千伏（40～150KV) 管电流800～1250MA

探测器 有很高的光敏度，显像速度应大于30帧/S

摄象机

高压发生器 产生平稳、恒定的高电压，以保证X线曝光量的稳定

计算机系统 保证按顺序完成各项动作

高压注射器

高压注射器

DSA血管造影时对比剂的总量、流速控制、压力及与曝光时间同步，是关系到检查成败及受检者安全的大问题。高压注射器能够确保在短时间按设置要求将对比剂注入血管内，高浓度显示目标血管，形成高对比度影像。

三、DSA成像的基本原理

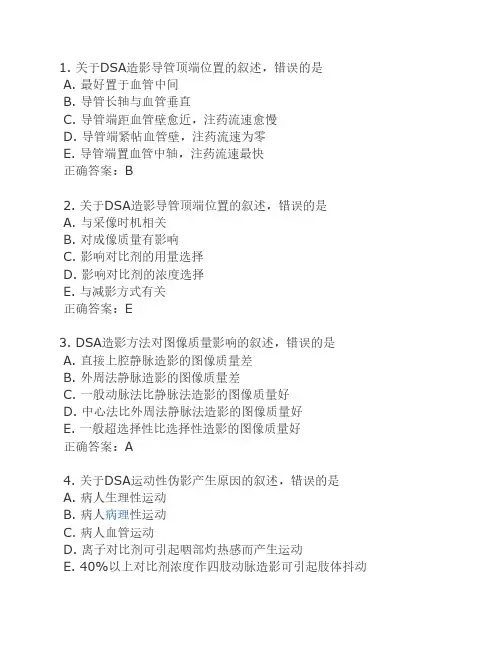

1. 关于DSA造影导管顶端位置的叙述，错误的是　

A. 最好置于血管中间

B. 导管长轴与血管垂直

C. 导管端距血管壁愈近，注药流速愈慢

D. 导管端紧帖血管壁，注药流速为零

E. 导管端置血管中轴，注药流速最快

正确答案：B

2. 关于DSA造影导管顶端位置的叙述，错误的是

A. 与采像时机相关

B. 对成像质量有影响

C. 影响对比剂的用量选择

D. 影响对比剂的浓度选择

E. 与减影方式有关

正确答案：E

3. DSA造影方法对图像质量影响的叙述，错误的是

A. 直接上腔静脉造影的图像质量差

B. 外周法静脉造影的图像质量差

C. 一般动脉法比静脉法造影的图像质量好

D. 中心法比外周法静脉法造影的图像质量好

E. 一般超选择性比选择性造影的图像质量好

正确答案：A

4. 关于DSA运动性伪影产生原因的叙述，错误的是

A. 病人生理性运动

B. 病人病理性运动

C. 病人血管运动

D. 离子对比剂可引起咽部灼热感而产生运动

E. 40%以上对比剂浓度作四肢动脉造影可引起肢体抖动 正确答案：C

5. 下列关于-DSA的相关叙述，错误的是

A. 摄像机的动态范围大于人体密度范围就产生图像饱和

B. DSA图像出现饱和后，会导致有用的信息丢失

C. 人体密度范围超过模数转换器的活动范围，即产生图像饱和

D. 用铝板遮盖人体薄的部位，可限制图像饱和产生

E. DSA图像产生的饱和伪影称为饱和状伪影

正确答案：A

6. 消除DSA成像中噪声的方法，不包括

A. 图像积分

B. 图像平滑

C. 图像加权

D. 提高形成图像的管电压数值

E. 图像合成

正确答案：D

7. 关于噪声的叙述，错误的是

A. 散射线不引起噪声

B. 辐射剂量小，噪声增大

C. 数据处理过程的误差可引起噪声

D. 数据转换过程的误差可引起噪声

E. 荧光屏存在着固有噪声

正确答案：A

8. 关于噪声对DSA图像影响的叙述，错误的是
