互感器原理及作用

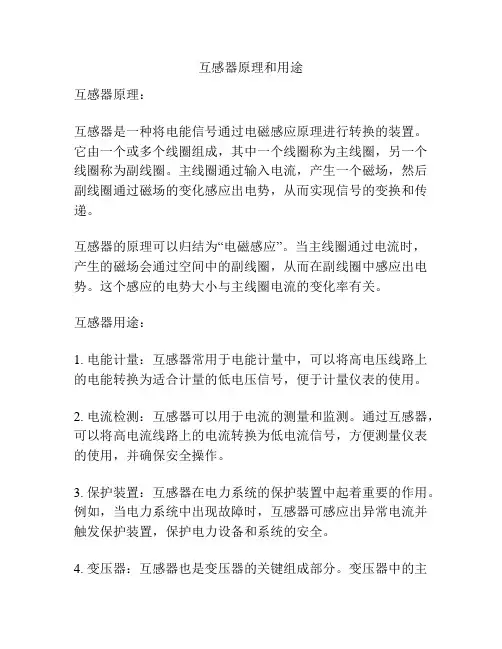

互感器原理和用途

互感器原理：

互感器是一种将电能信号通过电磁感应原理进行转换的装置。它由一个或多个线圈组成，其中一个线圈称为主线圈，另一个线圈称为副线圈。主线圈通过输入电流，产生一个磁场，然后副线圈通过磁场的变化感应出电势，从而实现信号的变换和传递。

互感器的原理可以归结为“电磁感应”。当主线圈通过电流时，产生的磁场会通过空间中的副线圈，从而在副线圈中感应出电势。这个感应的电势大小与主线圈电流的变化率有关。

互感器用途：

1. 电能计量：互感器常用于电能计量中，可以将高电压线路上的电能转换为适合计量的低电压信号，便于计量仪表的使用。

2. 电流检测：互感器可以用于电流的测量和监测。通过互感器，可以将高电流线路上的电流转换为低电流信号，方便测量仪表的使用，并确保安全操作。

3. 保护装置：互感器在电力系统的保护装置中起着重要的作用。例如，当电力系统中出现故障时，互感器可感应出异常电流并触发保护装置，保护电力设备和系统的安全。

4. 变压器：互感器也是变压器的关键组成部分。变压器中的主线圈和副线圈就是互感器的具体实现。电能通过互感器的相互感应原理，在主副线圈之间进行电压变换。

5. 电力监测：互感器在电力监测系统中被广泛应用。通过互感器感应出的电压和电流信号可以被监测设备捕捉和分析，用于电力质量监测、电能管理等方面。

总结来说，互感器是一种将电能信号通过电磁感应原理进行转换的装置。它的主要用途包括电能计量、电流检测、保护装置、变压器和电力监测等领域。

1 / 2 零序电流互感器的原理及作用

原理：零序电流保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。在线路及电气设备正常的情况下，各相电流的矢量和等于零，因此，零序电流互感器的二次侧绕组无信号输出，执行元件不动作。当发生接地故障时的各相电流的矢量和不为零，故障电流使零序电流互感器的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的。

作用：当电路中发生触电或漏电故障时，保护动作，切断电源。

使用：可在三相线路上各装一个电流互感器，或让三相导线一起穿过一零序电流互感器，也可在中性线N上安装一个零序电流互感器，利用其来检测三相的电流矢量和。

在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+Ic=0

如果在三相四线中接入一个电流互感器，这时感应电流为零。当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流） 这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，及保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。 2 / 2 产生零序电流的两个条件:

1、无论是纵向故障、还是横向故障、还是正常时和异常时的不对称，只要有零序电压的产生；

2、零序电流有通路。

以上两个条件缺一不可。因为缺少第一个，就无源泉；缺少第二个，就是我们通常讨论的“有电压是否一定有电流的问题。

零序公式:3U0=UA+UB+UC,3I0=IA+IB+IC

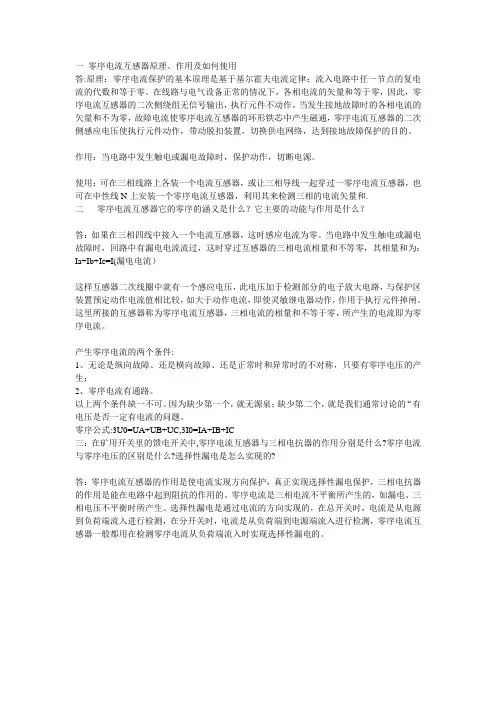

一 零序电流互感器原理、作用及如何使用

答:原理：零序电流保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。在线路与电气设备正常的情况下，各相电流的矢量和等于零，因此，零序电流互感器的二次侧绕组无信号输出，执行元件不动作。当发生接地故障时的各相电流的矢量和不为零，故障电流使零序电流互感器的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的。

作用：当电路中发生触电或漏电故障时，保护动作，切断电源。

使用：可在三相线路上各装一个电流互感器，或让三相导线一起穿过一零序电流互感器，也可在中性线N上安装一个零序电流互感器，利用其来检测三相的电流矢量和.

二 零序电流互感器它的零序的涵义是什么？它主要的功能与作用是什么？

答：如果在三相四线中接入一个电流互感器，这时感应电流为零。当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流）

这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。

产生零序电流的两个条件:

1、无论是纵向故障、还是横向故障、还是正常时和异常时的不对称，只要有零序电压的产生；

2、零序电流有通路。

以上两个条件缺一不可。因为缺少第一个，就无源泉；缺少第二个，就是我们通常讨论的“有电压是否一定有电流的问题。

零序公式:3U0=UA+UB+UC,3I0=IA+IB+IC

三：在矿用开关里的馈电开关中,零序电流互感器与三相电抗器的作用分别是什么?零序电流与零序电压的区别是什么?选择性漏电是怎么实现的?

-

电流互感器作用及工作原理_电压互感器的作用及工作原理_电压互感器和电流互感器的区别

电力系统为了传输电能，往往采用交流电压、大电流回路把电力送往用户，无法用仪表进展直接测量。互感器的作用，就是将交流电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，同时为继电保护和自动装置提供电源，所以说电压互感器与电流互感器在电力系统中起到了非常的大的作用，而本文要介绍的就是电压互感器与电流互感器的区别以及如何使用电压互感器测量交流电路线电压。

电流互感器作用及工作原理

电流互感器的主要所用是用来将交流电路中的大电流转换为一定比例的小电流〔我国标准为5安倍〕，以供测量和继电保护只之用。大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同，电流往往从几十安到几万安都有，而且这些电路还可能伴随高压。则为了能够对这些线路的电路进展监控、测量，同时又要解决高压、高电流带来的危险，这时就需要用到电流互感器了。有些人可能见过电工用的钳形表，这是一种用来测量交流电流的设备，它那个"钳〞便是穿心式电流互感器。

电流互感器的构造如下列图所示，可用它扩大交流电流表的量程。在使用时，它的原线圈应与待测电流的负载线路相串联，副边线圈则与电流表串接成闭合回路，如图中右边的电路图所示。

电流互感器的原线圈是用粗导线绕成，其匝数只有一匝或几匝，因而它的阻抗极小。原线圈串接在待测电路中时，它两端的电压降极小。副线圈的匝数虽多，但在正常情况下，它的电动势E2并不高，大约只有几伏。

由于I1/I2=Ki〔Ki称为变流比〕所以I1=Ki*I2

由此可见，通过负载的电流就等于副边线圈所测得的电流与变流比Ki之乘积。如果电流表同一只专用的电流互感器配套使用，则这安培表的刻度就可按大电流电路中的电流值标出。电流互感器次级电流最大值，通常设计为标准值5A。不同的电流的电路所配用的电流互感器是不同的，其变流比有10/5、20/5、30/5、50/5、75/5、100/5等等。
