互感器的工作原理

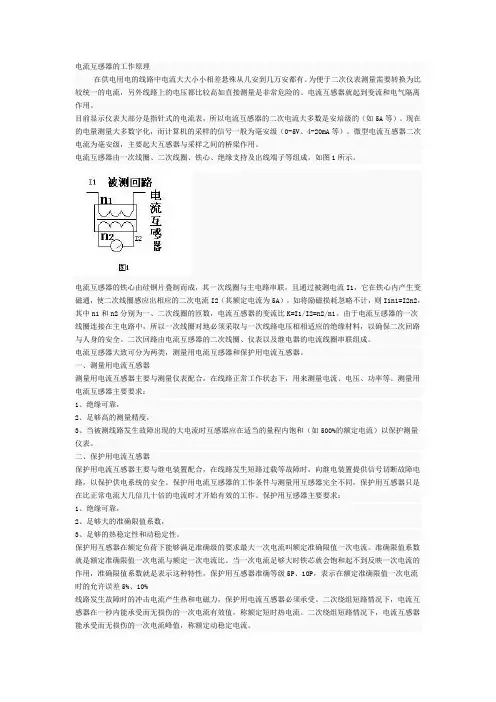

电流互感器的工作原理

在供电用电的线路中电流大大小小相差悬殊从几安到几万安都有。为便于二次仪表测量需要转换为比较统一的电流，另外线路上的电压都比较高如直接测量是非常危险的。电流互感器就起到变流和电气隔离作用。

目前显示仪表大部分是指针式的电流表，所以电流互感器的二次电流大多数是安培级的（如5A等）。现在的电量测量大多数字化，而计算机的采样的信号一般为毫安级（0-5V、4-20mA等）。微型电流互感器二次电流为毫安级，主要起大互感器与采样之间的桥梁作用。

电流互感器由一次线圈、二次线圈、铁心、绝缘支持及出线端子等组成，如图1所示。

电流互感器的铁心由硅钢片叠制而成，其一次线圈与主电路串联，且通过被测电流I1，它在铁心内产生变磁通，使二次线圈感应出相应的二次电流I2（其额定电流为5A）。如将励磁损耗忽略不计，则I1n1=I2n2，其中n1和n2分别为一、二次线圈的匝数，电流互感器的变流比K=I1/I2=n2/n1。由于电流互感器的一次线圈连接在主电路中，所以一次线圈对地必须采取与一次线路电压相相适应的绝缘材料，以确保二次回路与人身的安全。二次回路由电流互感器的二次线圈、仪表以及继电器的电流线圈串联组成。

电流互感器大致可分为两类，测量用电流互感器和保护用电流互感器。

一、测量用电流互感器

测量用电流互感器主要与测量仪表配合，在线路正常工作状态下，用来测量电流、电压、功率等。测量用电流互感器主要要求：

1、绝缘可靠，

2、足够高的测量精度，

3、当被测线路发生故障出现的大电流时互感器应在适当的量程内饱和（如500%的额定电流）以保护测量仪表。

二、保护用电流互感器

保护用电流互感器主要与继电装置配合，在线路发生短路过载等故障时，向继电装置提供信号切断故障电路，以保护供电系统的安全。保护用电流互感器的工作条件与测量用互感器完全不同，保护用互感器只是在比正常电流大几倍几十倍的电流时才开始有效的工作。保护用互感器主要要求：

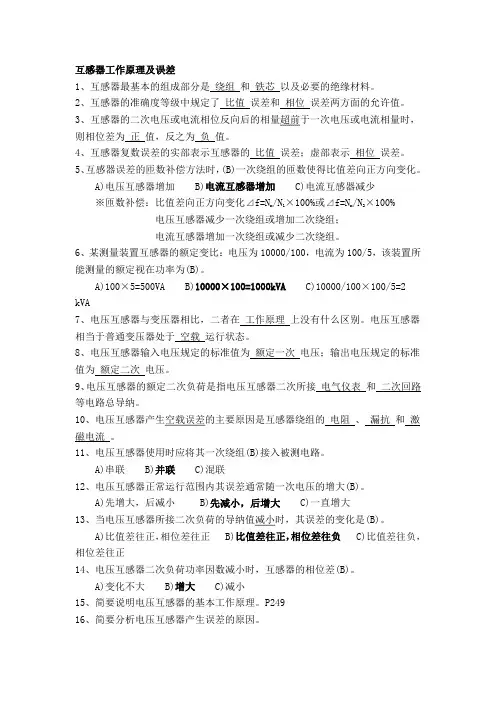

互感器工作原理及误差

1、互感器最基本的组成部分是 绕组 和 铁芯 以及必要的绝缘材料。

2、互感器的准确度等级中规定了 比值 误差和 相位 误差两方面的允许值。

3、互感器的二次电压或电流相位反向后的相量超前于一次电压或电流相量时，则相位差为 正 值，反之为 负 值。

4、互感器复数误差的实部表示互感器的 比值 误差；虚部表示 相位 误差。

5、互感器误差的匝数补偿方法时，(B)一次绕组的匝数使得比值差向正方向变化。

A)电压互感器增加 B)电流互感器增加 C)电流互感器减少

※匝数补偿：比值差向正方向变化⊿f=Nx/N1×100%或⊿f=Nx/N2×100%

电压互感器减少一次绕组或增加二次绕组；

电流互感器增加一次绕组或减少二次绕组。

6、某测量装置互感器的额定变比：电压为10000/100，电流为100/5，该装置所能测量的额定视在功率为(B)。

A)100×5=500VA B)10000×100=1000kVA C)10000/100×100/5=2

kVA

7、电压互感器与变压器相比，二者在 工作原理 上没有什么区别。电压互感器相当于普通变压器处于 空载 运行状态。

8、电压互感器输入电压规定的标准值为 额定一次 电压；输出电压规定的标准值为 额定二次 电压。

9、电压互感器的额定二次负荷是指电压互感器二次所接 电气仪表 和 二次回路

等电路总导纳。

10、电压互感器产生空载误差的主要原因是互感器绕组的 电阻 、 漏抗 和 激磁电流 。

11、电压互感器使用时应将其一次绕组(B)接入被测电路。

A)串联 B)并联 C)混联

12、电压互感器正常运行范围内其误差通常随一次电压的增大(B)。

A)先增大，后减小 B)先减小，后增大 C)一直增大

13、当电压互感器所接二次负荷的导纳值减小时，其误差的变化是(B)。

电压互感器工作原理

电压互感器是一种用来将高压电气设备中的电压变换为低电压的设备。其工作原理基于电磁感应定律。当高压线圈（也称为一次线圈）上有电压施加时，通过电流流过高压线圈，产生一个强磁场。这个磁场穿透互感器的磁心和低压线圈（也称为二次线圈），在二次线圈中感应出一个较低的电压信号。

电压互感器的构造非常简单，通常包含一个高压线圈和一个低压线圈，它们之间通过磁芯相连。磁芯的材料通常是硅钢片，因为硅钢片具有较高的磁导率，能够增加磁场的强度。高压线圈通常由绝缘材料包裹，以防止电压漏电。

在正常工作状态下，电压互感器的一次线圈上有较高的电压输入。这个电压可以是交流电，也可以是直流电。当电压施加到一次线圈上时，产生的磁场将穿透磁芯，并作用于二次线圈上。根据电磁感应定律，磁场的变化将在二次线圈中感应出电压。这个感应的电压可以是几个伏特，甚至是更低。

为了增加互感器的精度和线性性，通常在二次线圈上添加一系列的电阻和电容，形成一个RC滤波电路。这个电路可以滤除任何高频噪声，并产生一个稳定和精确的输出电压。

电压互感器的输出电压通常与输入电压成正比。这个比例关系由互感器的变比决定。变比是指一次线圈上的匝数与二次线圈上的匝数之间的比值。例如，如果一次线圈上有1000个匝，二次线圈上有10个匝，那么变比就是100:1、也就是说，互感器的输出电压将是输入电压的1/100。 在使用电压互感器时，需要注意一些事项。首先，必须确保互感器的额定电压与被测试设备的电压范围相匹配。如果互感器的额定电压较低，那么在高压电源施加下可能会损坏互感器。其次，互感器的安装位置也很重要。互感器应该放置在待测试设备的高压侧，以便有效地测量电压。最后，互感器应定期进行校准和维护，以确保其准确性和可靠性。

总之，电压互感器是一种将高压电压变换为低电压的设备，基于电磁感应原理工作。通过电磁感应定律，高压线圈上的电压产生一个磁场，穿透磁芯并感应二次线圈上的电压。互感器的输出电压与输入电压成正比，比例由互感器的变比决定。在使用互感器时，需要注意选择合适的额定电压、正确的安装位置和定期的校准维护。

PT开口三角(三相五柱式电压互感器)的工作原理

PT开口三角（三相五柱式电压互感器）的工作原理

电压互感器是将电力系统的一次电压按一定变比缩小为要求的二次电压，向测量表计和继电器供电，其工作原理与变压器基本相同。电压互感器通常有单相、三相三柱式、三相五柱式电压互感器等几种，由于使用方法不同，各有优、缺点。三相五柱式电压互感器，是磁系统具有五个磁柱的三相三绕组电压互感器，广泛采用于大中型企业，具有低电压、过电压保护、低电压启动等各种保护功能;备自投等所有电压继电器电压值均来自电压互感器二次。

信息来自:输配电设备网

1 三相五柱式电压互感器的接地方式

信息请登陆:输配电设备网

电压互感器二次绕组接地方式与保护、测量表计及同步电压回路有关，有b相接地和中性点接地两种方式，其接线方式见图1、2。 信息来源:

图1 电压互感器二次通过b相及JB接地原理图 信息来源:

图2 电压互感器二次不接地原理图 信息来源:

1.1 电压互感器二次绕组两种接地方式的比较

信息:输配电设备网

1.1.1 在同步回路中在b相接地系统中，对中性点非直接接地系统，单相接地时，中性点位移，不能用相电压同步，必须用线电压同步。如同步点两侧均为b相接地，其中一相公用，同步开关档数减少(如采用综保，则接线更为简单)，同步接线简单。对中性点直接接地系统，可用辅助二次绕组的相电压同步。 信息来自:

1.1.2 在保护回路中 信息来源:

在b相接地系统中，①在零线上串接的隔离开关辅助触点G，如不可靠而断开时，会使10kV以上电压距离保护断线闭锁装置失去作用，这时若再发生一相或两相断线，将导致保护误动作。②因为辅助 信息请登陆:输配电设备网

绕组的一端与b相接地点相连，由于基本二次侧绕组上有负荷电流流过，在电缆芯出上产生电压降，使正常开口三角形有电压3U0，对零序方向元件不利。若单独从接地点引接零序方向继
