互感器原理和用途

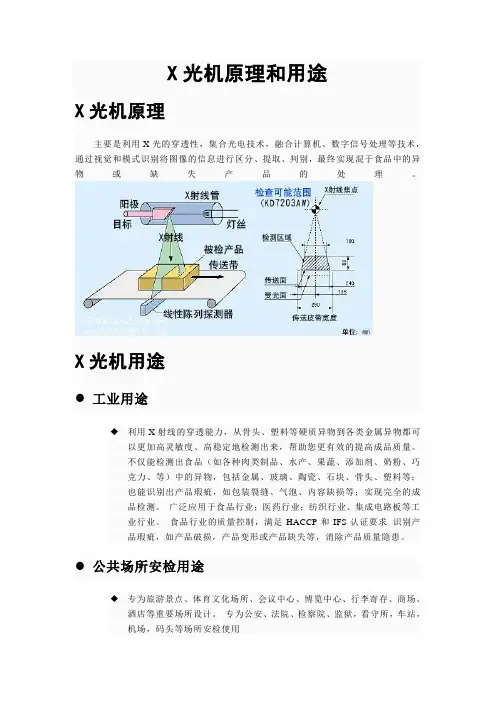

X光机原理和用途

X光机原理

主要是利用X光的穿透性，集合光电技术，融合计算机、数字信号处理等技术，通过视觉和模式识别将图像的信息进行区分、提取、判别，最终实现混于食品中的异物或缺失产品的处理。

X光机用途

 工业用途

 利用X射线的穿透能力，从骨头、塑料等硬质异物到各类金属异物都可以更加高灵敏度、高稳定地检测出来，帮助您更有效的提高成品质量。不仅能检测出食品（如各种肉类制品、水产、果蔬、添加剂、奶粉、巧克力、等）中的异物，包括金属、玻璃、陶瓷、石块、骨头、塑料等；也能识别出产品瑕疵，如包装裂缝、气泡、内容缺损等；实现完全的成品检测。 广泛应用于食品行业；医药行业；纺织行业、集成电路板等工业行业。 食品行业的质量控制，满足HACCP和IFS认证要求 识别产品瑕疵，如产品破损，产品变形或产品缺失等，消除产品质量隐患。

 公共场所安检用途

 专为旅游景点、体育文化场所、会议中心、博览中心、行李寄存、商场、酒店等重要场所设计。 专为公安、法院、检察院、监狱，看守所，车站，机场，码头等场所安检使用  医学中的应用

 X光诊断 X光应用于医学诊断，主要依据X光的穿透作用、差别吸收、感光作用和荧光作用。由于X光穿过人体时，受到不同程度的吸收，如骨骼吸收的X光量比肌肉吸收的量要多，那么通过人体后的X光量就不一样，这样便携带了人体各部密度分布的信息，在荧光屏上或摄影胶片上引起的荧光作用或感光作用的强弱就有较大差别，因而在荧光屏上或摄影胶片上(经过显影、定影)将显示出不同密度的阴影。根据阴影浓淡的对比，结合临床 表现、化验结果和病理诊断，即可判断人体某一部分是否正常。于是，X光诊断技术便成了世界上最早应用的非刨伤性的内脏检查技术。

 X光治疗 X光应用于治疗，主要依据其生物效应，应用不同能量的X光对人体病灶部分的细胞组织进行照射时，即可使被照射的细胞组织受到破坏或抑制，从而达到对某些疾病，特别是肿瘤的治疗目的。

1 电压器校验仪的选型和原理

赖振学（福州亿森电力设备有限公司）

摘要：光电互感器校验仪的选型密切关系到日后运行可靠性、社会和系统的经济效益。这里从运行角度提出几点建议，供变压器选型参考。

关键词：光电互感器校验仪 选型 可靠性 经济效益

Proposals for Power Transformer Type Selection

Guangdong Power Grid Corporation Cheng Qicheng

Abstract: The selection of power transformer concerns very much to the operating reliability, the

social profit and system economic profit afterward. Here basing on the view of operation, several

proposals are put forward for the reference of power transformer type selection.

Key words: power transformer type selection reliability economic profit

1. 概述

光电互感器校验仪是电力系统的主设备，它的选型涉及很多方面，大的方面有如下几种：

1.1. 单台变压器的相数

大多数光电互感器校验仪都是三相共体的，即所谓三相变压器。但对于大容量变压器（容量≥750MVA），限于运输重量，往往采用单相变压器。采用单相变压器投资增大(比同容量的三相变压器大20%～30%)，且占地面积也较大。但单相变压器优点很多。最大的好处是可以设置备用相，大大地提高运行可靠性。尤其是大电厂的升压变，机组停发几天的损失就抵得上一相变压器！单相变压器磁路闭合，在系统非全相运行（跳单相）时，主磁通基本没有外漏，不易产生结构局部过热问题。

.

. . 电压互感器：

工作原理：

其工作原理与变压器相同，基本结构也是铁心和原、副绕组。特点是容量很小且比较恒定，正常运行时接近于空载状态。

电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。

测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。

正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。一旦发生单相接地时，中性点出现位移，开口三角的端子间就会出现零序电压使继电器动作，从而对电力系统起保护作用。

.

. .

上图中两个尖尖一个接电压，一个接地，就形成了一次绕组，类似变压器，再有二次绕组接出来即可以。对于三个单相的电压互感器来说，每一相一端都接地，就形成了三相星型连接方式，这个接地就是PT的一次接地，即工作接地，主要作用是将中性点电位统一拉到地电位。使对地相对电压能准确统一的测量。

二次绕组必须接地，是安全接地，即：为防止高低电压绕组间绝缘击穿造成设备和人身事故，二次侧必须接地。

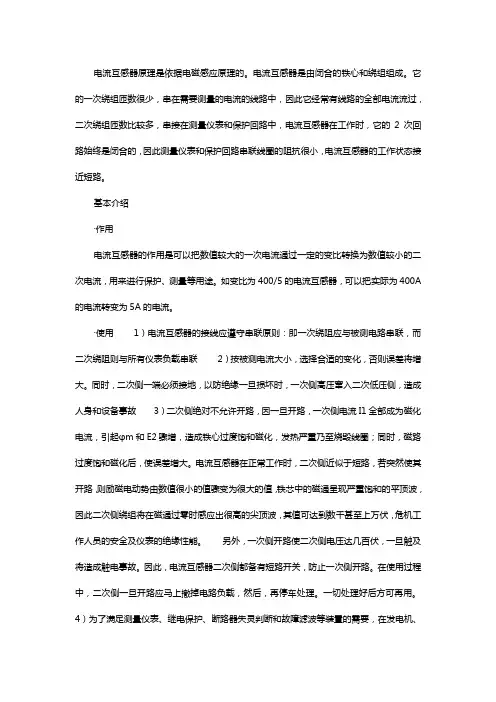

电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

基本介绍

·作用

电流互感器的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。如变比为400/5的电流互感器，可以把实际为400A的电流转变为5A的电流。

·使用 1）电流互感器的接线应遵守串联原则：即一次绕阻应与被测电路串联，而二次绕阻则与所有仪表负载串联 2）按被测电流大小，选择合适的变化，否则误差将增大。同时，二次侧一端必须接地，以防绝缘一旦损坏时，一次侧高压窜入二次低压侧，造成人身和设备事故 3）二次侧绝对不允许开路，因一旦开路，一次侧电流I1全部成为磁化电流，引起φm和E2骤增，造成铁心过度饱和磁化，发热严重乃至烧毁线圈；同时，磁路过度饱和磁化后，使误差增大。电流互感器在正常工作时，二次侧近似于短路，若突然使其开路，则励磁电动势由数值很小的值骤变为很大的值，铁芯中的磁通呈现严重饱和的平顶波，因此二次侧绕组将在磁通过零时感应出很高的尖顶波，其值可达到数千甚至上万伏，危机工作人员的安全及仪表的绝缘性能。 另外，一次侧开路使二次侧电压达几百伏，一旦触及将造成触电事故。因此，电流互感器二次侧都备有短路开关，防止一次侧开路。在使用过程中，二次侧一旦开路应马上撤掉电路负载，然后，再停车处理。一切处理好后方可再用。

4）为了满足测量仪表、继电保护、断路器失灵判断和故障滤波等装置的需要，在发电机、变压器、出线、母线分段断路器、母线断路器、旁路断路器等回路中均设2～8个二次绕阻的电流互感器。对于大电流接地系统，一般按三相配置；对于小电流接地系统，依具体要求按二相或三相配置 5）对于保护用电流互感器的装设地点应按尽量消除主保护装置的不保护区来设置。例如：若有两组电流互感器，且位置允许时，应设在断路器两侧，使断路器处于交叉保护范围之中 6)为了防止支柱式电流互感器套管闪络造成母线故障，电流互感器通常布置在断路器的出线或变压器侧7)为了减轻发电机内部故障时的损伤，用于自动调节励磁装置的电流互感器应布置在发电机定子绕组的出线侧。为了便于分析和在发电机并入系统前发现内部故障，用于测量仪表的电流互感器宜装在发电机中性点侧。
