大工20春《自动控制原理》在线作业2答案

自测题

第一章 自动控制的一般概念

1．自动控制是在人不直接 的情况下，利用外部装置使被控对象的某个参数（被控量）按 的要求变化。

2．由被控 和自动 按一定的方式连接起来，完成一定的自动控制任务，并具有预定性能的动力学系统，称为自动控制系统。

3．闭环控制系统的特点是：在控制器与被控对象之间不仅有正向控制作用，而且还有 控制作用。此种系统 高，但稳定性较差。

4．开环控制系统的特点是：在控制器与被控对象之间只有 作用，没有反馈控制作用。此种系统 低，但稳定性较高。

5．在经典控制理论中，广泛使用的分析方法有__________和__________。

6．温度控制系统是一种 控制系统，一般对系统的 指标要求比较严格。

7．对于一个自动控制系统的性能要求可以概括为三个方面：________、快速性和________。

8．火炮跟踪系统是一种 控制系统，一般对系统的 指标要求较高。

9．反馈控制系统是根据给定值和__________的偏差进行调节的控制系统。

第二章 自动控制的数学模型

1．数学模型的形式很多，常用的有微分方程、_____________和状态方程等。

2．线性定常系统的传递函数，是在__________条件下，系统输出信号的拉氏变换与输入信号的拉氏变换的比。

3．传递函数只取决于系统的 参数，与外作用无关。

4．根据欧拉公式和拉普拉斯变换的线性法则，可以示出的拉氏变换为 ，的拉氏变换为 。

5．根据拉普拉斯变换的定义，单位斜坡函数t的拉普拉斯变换为 ，指数函数的拉普拉斯变换为 。

1 自动控制原理试卷与答案

一、填空题（每空 1 分，共15分）

1、反馈控制又称偏差控制，其控制作用是通过 与反馈量的差值进行的。

2、复合控制有两种基本形式：即按 的前馈复合控制和按 的前馈复合控制。

3、两个传递函数分别为G1(s)与G2(s)的环节，以并联方式连接，其等效传递函数为()Gs，则G(s)为 （用G1(s)与G2(s) 表示）。

4、典型二阶系统极点分布如图1所示，

则无阻尼自然频率n ，

阻尼比 ，

该系统的特征方程为 ，

该系统的单位阶跃响应曲线为 。

5、若某系统的单位脉冲响应为0.20.5()105ttgtee，

则该系统的传递函数G(s)为 。

6、根轨迹起始于 ，终止于 。

7、设某最小相位系统的相频特性为101()()90()tgtgT，则该系统的开环传递函数为 。

8、PI控制器的输入－输出关系的时域表达式是 ，

其相应的传递函数为 ，由于积分环节的引入，可以改善系统的 性能。

二、选择题（每题 2 分，共20分）

1、采用负反馈形式连接后，则 ( )

A、一定能使闭环系统稳定； B、系统动态性能一定会提高；

C、一定能使干扰引起的误差逐渐减小，最后完全消除；

D、需要调整系统的结构参数，才能改善系统性能。

2、下列哪种措施对提高系统的稳定性没有效果 ( )。

2 A、增加开环极点； B、在积分环节外加单位负反馈；

自动

1. 对于一个自动控制的性能要求可以概括为三个方面： 稳定性 、 快速性 、 准确性 。

2. 反馈控制系统的工作原理是按 偏差

进行控制，控制作用使 偏差 消除或减小，保证系统的输出量按给定输入的要求变化。

3. 系统的传递函数只与系统 本身 有关，而与系统的输入无关。

4. 自动控制系统按控制方式分，基本控制方式有：开环控制系统 、 闭环控制系统 、混合控制系统 三种。

5. 传递函数G(S)的拉氏反变换是系统的单位 阶跃

响应。

6. 线性连续系统的数学模型有 电机转速自动控制系统。

7. ★系统开环频率特性的低频段，主要是由 惯性 环节和 一阶微分 环节来确定。

8. 稳定系统的开环幅相频率特性靠近（-1，j0）点的程度表征了系统的相对稳定性，它距离（-1，j0）点越 远

，闭环系统相对稳定性就越高。

9. 频域的相对稳定性常用 相角裕度 和 幅值裕度 表示，工程上常用这里两个量来估算系统的时域性能指标。

10. 某单位反馈系统的开环传递函数2()(5)GSss，则其开环频率特性是

2-2.0tan-)(1 ，开环幅频特性是424252)(A，开环对数频率特性曲线的转折频率为 。

11. 单位负反馈系统开环传递函数为2()(5)GSss，在输入信号r(t)=sint作用下，，系统的稳态输出css(t)= , 系统的稳态误差ess(t)= .

12. 开环系统的频率特性与闭环系统的时间响应有关。开环系统的低频段表征闭环系统的 稳定性 ；开环系统的中频段表征闭环系统的 动态性能 ；开环系统的高频段表征闭环系统的 抗干扰能力 。

自动控制原理填空题复习（二）

1、反馈控制又称偏差控制，其控制作用是通过 输入量 与反馈量的差值进行的。

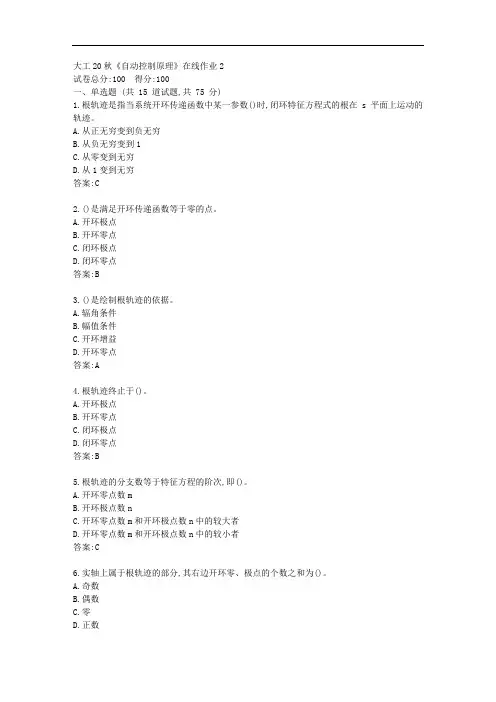

大工20秋《自动控制原理》在线作业2

试卷总分:100 得分:100

一、单选题 (共 15 道试题,共 75 分)

1.根轨迹是指当系统开环传递函数中某一参数()时,闭环特征方程式的根在s平面上运动的轨迹。

A.从正无穷变到负无穷

B.从负无穷变到1

C.从零变到无穷

D.从1变到无穷

答案:C

2.()是满足开环传递函数等于零的点。

A.开环极点

B.开环零点

C.闭环极点

D.闭环零点

答案:B

3.()是绘制根轨迹的依据。

A.辐角条件

B.幅值条件

C.开环增益

D.开环零点

答案:A

4.根轨迹终止于()。

A.开环极点

B.开环零点

C.闭环极点

D.闭环零点

答案:B

5.根轨迹的分支数等于特征方程的阶次,即()。

A.开环零点数m

B.开环极点数n

C.开环零点数m和开环极点数n中的较大者

D.开环零点数m和开环极点数n中的较小者

答案:C

6.实轴上属于根轨迹的部分,其右边开环零、极点的个数之和为()。

A.奇数

B.偶数

C.零

D.正数
