2023年中考物理热点专题：电学图像信息分析与计算专项练习

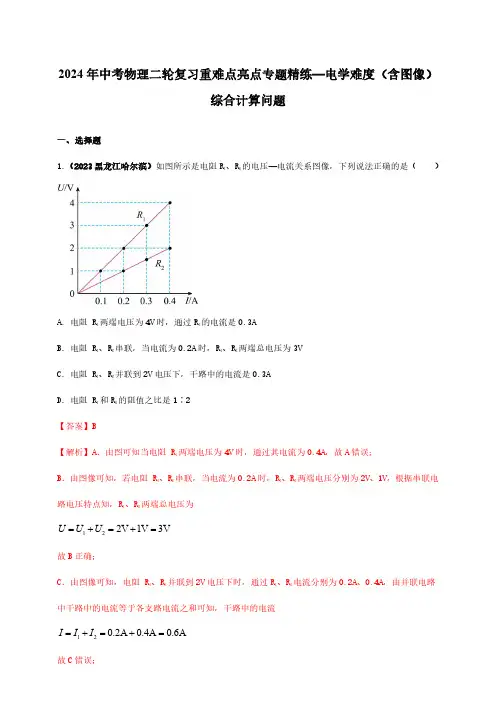

2024年中考物理二轮复习重难点亮点专题精练—电学难度（含图像）综合计算问题一、选择题1.（2023黑龙江哈尔滨）如图所示是电阻R 1、R 2的电压—电流关系图像，下列说法正确的是（）A.电阻R 1两端电压为4V 时，通过R 1的电流是0.3AB.电阻R 1、R 2串联，当电流为0.2A 时，R 1、R 2两端总电压为3VC.电阻R 1、R 2并联到2V 电压下，干路中的电流是0.3AD.电阻R 1和R 2的阻值之比是1∶2【答案】B【解析】A．由图可知当电阻R 1两端电压为4V 时，通过其电流为0.4A，故A 错误；B．由图像可知，若电阻R 1、R 2串联，当电流为0.2A 时，R 1、R 2两端电压分别为2V、1V，根据串联电路电压特点知，R 1、R 2两端总电压为122V 1V 3VU U U =+=+=故B 正确；C．由图像可知，电阻R 1、R 2并联到2V 电压下时，通过R 1、R 2电流分别为0.2A、0.4A，由并联电路中干路中的电流等于各支路电流之和可知，干路中的电流120.2A 0.4A 0.6AI I I =+=+=故C 错误；D．由图像可知，R 1、R 2为定值电阻，若电阻R 1、R 2串联，当电流为0.2A 时，R 1、R 2两端电压分别为2V、1V，根据欧姆定律知112V 10Ω0.2A U R I ==='221V 5Ω0.2AU R I ==='电阻R 1和R 2的阻值之比是1210Ω5Ω21R R ==∶∶∶故D 错误。

故选B。

2．如图甲所示R 1为定值电阻，调节电阻箱R 2时电流表的示数I 随之发生变化。

如图乙为电流表示数的倒数与电阻箱R 2的阻值之间的变化关系图像，则下列判断正确的是（）A．电源电压为5VB．定值电阻R 1的阻值为2.5ΩC．该电路的最大电流为2A D．该电路的最大功率为1.25W 【答案】D【解析】由电路图可知，R 1与R 2串联，电流表测电路中的电流，由图乙可知，当R 2＝0Ω时总电阻最小，电路中的电流最大，＝2A ﹣1，则电路中的电流I 1＝0.5A，故C 错误；此时只有R 1接入电路，由I＝可得，电源的电压：U＝I 1R 1＝0.5A×R 1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①由图乙可知，当R 2＝10Ω时，＝6A ﹣1，则此时电路中的电流I 2＝A，因串联电路中总电阻等于各分电阻之和，所以，电源的电压：U＝I 2（R 1+R 2）＝A×（R 1+10Ω）﹣﹣﹣﹣﹣﹣﹣﹣﹣②因电源的电压不变，所以，0.5A×R 1＝A×（R 1+10Ω），解得：R 1＝5Ω，故B 错误；电源的电压U＝I 1R 1＝0.5A×5Ω＝2.5V，故A 错误；根据电路图可知当R 2＝0Ω时，只有R 1接入电路，此时电路中电流最大，电路消耗的功率最大，则P 最大＝UI 最大＝2.5V×0.5A＝1.25W，故D 正确。

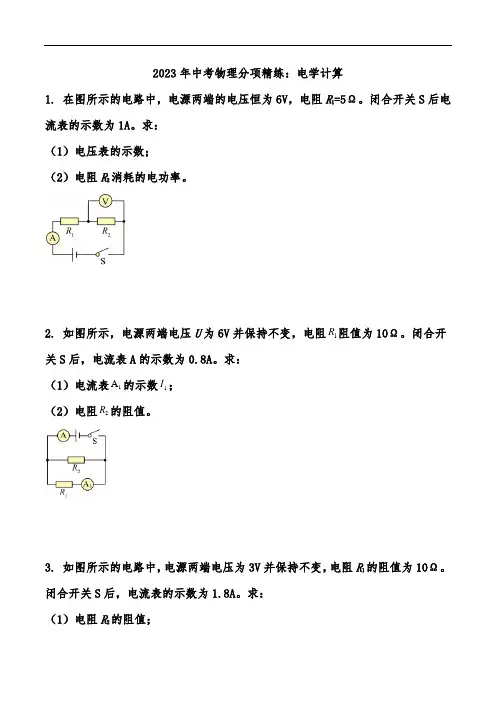

2023年中考题分类---电学计算1、（2023湖南常德）在图甲所示电路中，电源电压保持不变，电阻R1的阻值为30Ω，闭合开关S，两电流表的指针均指在表盘正中位置如图乙所示。

（1）求电源电压U；（2）求电阻R2的功率；（3）现用电阻R替换原来的两个电阻中的一个，发现替换前后只有一个电流表的示数发生了变化，且电路的总功率变化了1.2W。

求电阻R的阻值（结果保留1位小数）。

答案：（1）9V；（2）10.8W；（3）6.8Ω或8.4Ω解析：解：由图甲可知，两电阻并联，电流表A1测通过R1的电流，电流表A2测干路电流；（1）由并联电路的电流特点可知，干路电流大于支路电流，A2的示数应大于A1的示数，因此A2选用大量程，A1选用小量程，由图乙可知，A1的分度值为0.02A，示数为0.3A，A2的分度值为0.1A，示数为1.5A，由并联电路的电压特点和欧姆定律可知，电源电压U＝U2＝U1＝I1R1＝0.3A×30Ω＝9V（2）由并联的电流特点可知，通过R2的电流I2＝I﹣I1＝1.5A﹣0.3A＝1.2A则电阻R2的功率P2＝U2I2＝9V×1.2A＝10.8W（3）由于替换前后只有一个电流表的示数发生了变化，由并联电路的特点可知，此时无论更换哪个电阻，干路电流一定会发生变化，则A1的示数不能发生变化，因此被替换的电阻为R2，通过R1的电流不变；原来电路的总功率P＝UI＝9V×1.5A＝13.5W则更换后电路的总功率P'＝P+ΔP＝13.5W+1.2W＝14.7W或P″＝P﹣ΔP＝13.5W﹣1.2W＝12.3W当P'＝14.7W时，由P＝UI可知，干路电流'14.7W 49'A 9V 30P I U ===由并联电路的电流特点可知，此时通过R 的电流R 1494'A 0.3A A 303I I I =-=-=由欧姆定律可知，电阻R 的阻值R 9V 6.8Ω4A 3U R I ==≈当P″＝12.3W 时，干路电流''12.3W 41''A 9V 30P I U ===此时通过R 的电流R 14116'''A 0.3A A 3015I I I =-=-=电阻R 的阻值R 9V '8.4Ω16'A 15U R I ==≈因此电阻R 的阻值为6.8Ω或8.4Ω。

2024年中考物理专题复习—电学U-I 或I-U 图像分析与计算类型定值电阻U -I 或I -U图像滑动变阻器U -I 或I -U图像小灯泡U -I 或I -U 图像电路图像考点一：定值电阻U -I 图像或I -U 图像1.定值电阻I -U 图像（1）定值电阻的阻值：01V 2V 3V ===100.1A 0.2A 0.3AU R I ==Ω定（任意对应点）（2）U 电源=I max R 0定=0.3A ×10Ω=3V ①R =0—→I max —→U 电源=U 0（3）max max min 3V 1V=200.1AU R I ==Ω滑滑－②U 滑max =U 电源－U 定min2.定值电阻U -I 图像（1）定值电阻的阻值：03V 9V ==60.5A 1.5AU R I ==Ω定（任意对应点）（2）U 电源=I max R 0定=1.5A ×6Ω=9V ①R =0—→I max —→U 电源=U 0（3）max max min 9V V =120.5AU R I ==Ω滑滑－3②U 滑max =U 电源－U 定min典例引领例1.如图所示电路图，则电源电压是________V ，滑动变阻器的最大阻值是________Ω。

（1）定值电阻的阻值：13V==100.3AU R I =Ω（2）U 电源=I max R 1=0.3A ×10Ω=3V （R =0—→I max —→U 电源=U 0）（3）1min 2max 2max min min 3V 1V=200.1AU U U R I I -===Ω电源－答案：3V ；20Ω。

变式1.如图甲所示电路，电源电压不变，闭合开关后，滑片P 由b 端滑到a 端，电压表示数U 与电流表示数I 的变化如图乙所示。

则可判断电源电压是________V ，变阻器的最大阻值是________Ω。

甲乙答案：12V ；min max max min min 12V V=160.5AR P P U U U R I I -===Ω电源－4变式2.如图甲所示，电源电压不变，闭合开关时，滑动变阻器的滑片P 由b 端滑到a 端，电压表示数U 与电流表示数I 的变化如图乙所示，下列说法不正确的是（）甲乙A.电源电压是9VB.定值电阻R 的阻值是6ΩC.滑动变阻器的阻值范围是0~18ΩD.若定值电阻R 出现接触不良时，电流表示数为0，电压表示数为9V 解析：（1）定值电阻的阻值：3V==60.5AU R I =Ω（2）U 电源=I max R 1=1.5A ×6Ω=9V （3）min max max min min 9V V=120.5AR P P U U UR I I -===Ω电源－3答案：C 。

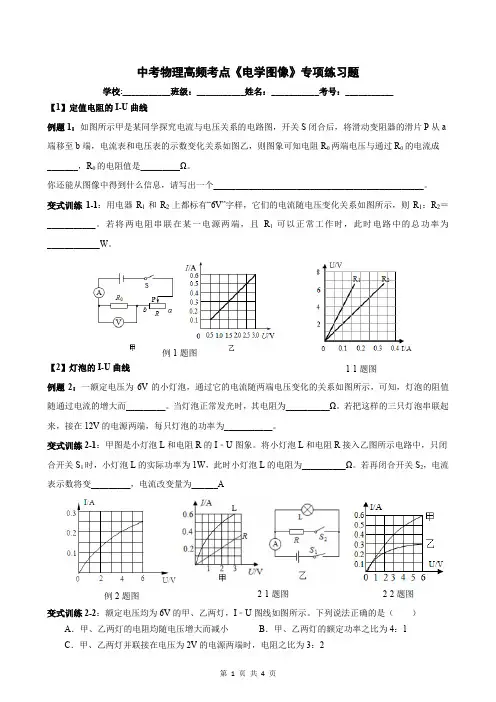

中考物理高频考点《电学图像》专项练习题学校:___________班级：___________姓名：___________考号：___________【1】定值电阻的I -U 曲线例题1：如图所示甲是某同学探究电流与电压关系的电路图，开关S 闭合后，将滑动变阻器的滑片P 从a 端移至b 端，电流表和电压表的示数变化关系如图乙，则图象可知电阻R 0两端电压与通过R 0的电流成_______，R 0的电阻值是_________Ω。

你还能从图像中得到什么信息，请写出一个________________________________________________。

变式训练1-1：用电器R 1和R 2上都标有“6V”字样，它们的电流随电压变化关系如图所示，则R 1：R 2＝___________。

若将两电阻串联在某一电源两端，且R 1可以正常工作时，此时电路中的总功率为____________W 。

【2】灯泡的I -U 曲线例题2：一额定电压为6V 的小灯泡，通过它的电流随两端电压变化的关系如图所示，可知，灯泡的阻值随通过电流的增大而_________。

当灯泡正常发光时，其电阻为__________Ω。

若把这样的三只灯泡串联起来，接在12V 的电源两端，每只灯泡的功率为___________。

变式训练2-1：甲图是小灯泡L 和电阻R 的I ﹣U 图象。

将小灯泡L 和电阻R 接入乙图所示电路中，只闭合开关S 1时，小灯泡L 的实际功率为1W ，此时小灯泡L 的电阻为__________Ω。

若再闭合开关S 2，电流表示数将变_________，电流改变量为______A变式训练2-2：额定电压均为6V 的甲、乙两灯，I ﹣U 图线如图所示。

下列说法正确的是（ ）A ．甲、乙两灯的电阻均随电压增大而减小B ．甲、乙两灯的额定功率之比为4：1C ．甲、乙两灯并联接在电压为2V 的电源两端时，电阻之比为3：2例1题图1-1题图例2题图2-1题图2-2题图D ．甲、乙两灯串联接在电压为8V 的电源两端时，实际功率之比为1：3 【3】串联电路中滑动变阻器的I -U 曲线例题3：如图甲所示的电路，电源电压保持不变，R 1为定值电阻。

电学图1.为了节约能源，宾馆的客房都配有房卡，只有把房卡插入电槽中，房间内的灯和插座才能通电请将如图所示的房间内的简化电路按照安全用电的原则连接完整。

2.如图（甲），请用笔画线代替导线将三孔插座、节能灯和开关正确连入家庭电路。

如图（乙），请根据螺线管周围磁感线，在括号中标出电源的正负极。

3.（1）如图甲所示，请用笔画线代替导线正确连接电路，要求：灯1L 和灯2L 并联，开关S 控制整个电路，电流表测量通过灯1L 的电流2L 。

（已知10.6A I ）（2）请在图乙中把节能灯正确接入到家庭电路中。

4.（1）请在电路图相应的位置填上电源和电流表的符号,使电压表测量小灯泡两端电压。

（2）如图的电路，有两根导线尚未连接，请用笔画线代替导线补上，要求电压表能测量灯泡两端的电压，滑动变阻器能调节灯泡的亮度。

（3）外出旅游一般入住的宾馆客房都配有房卡，只有把房卡插入电槽中，房间的电路才能工作，再闭合开关，房间内的灯才能亮。

请补充完整房间内如题图所示的简化电路。

5.如图所示，开关断开时，小磁针静止，a端指向北方，开关闭合时，小磁针顺时针旋转90°后静止。

（1）标出磁感线的方向；（2）在括号内标出电源的正极或负极；（3）标出电磁铁右端的极性。

6.小磁针在图示的位置静止，请标出磁体的磁极，并画出磁感线的方向。

7.如图甲所示是一个磁悬浮地球仪，球体内有一个条形磁体，其磁场方向与地磁场的磁场方向相同，下方环形底座内有一个电磁铁，通过磁极间的相互作用使地球仪悬浮在空中，图乙是其内部结构示意图.请在图中标出：（1）球体内条形磁体的N 极；（2）开关闭合后，电磁铁的磁感线方向；（3）电源的“+”“-”极。

8.刘大爷家大棚温度监控电路如图所示，棚内温度正常时“温控开关”处于断开状态，绿灯亮；棚内温度不正常时“温控开关”处于闭合状态，电磁铁通电工作，电铃响红灯亮。

刘大爷使用中发现电铃和红灯只要拆卸掉任意一个，另一个也“没有电”。

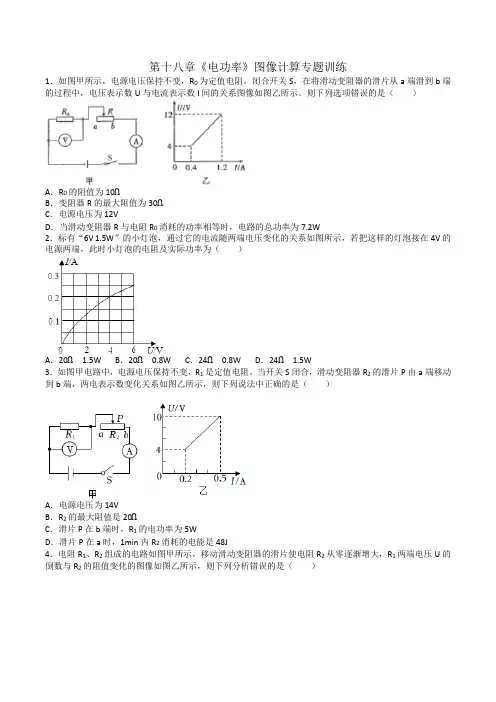

第十八章《电功率》图像计算专题训练1．如图甲所示，电源电压保持不变，R0为定值电阻。

闭合开关S，在将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的关系图像如图乙所示。

则下列选项错误的是（）A．R0的阻值为10ΩB．变阻器R的最大阻值为30ΩC．电源电压为12VD．当滑动变阻器R与电阻R0消耗的功率相等时，电路的总功率为7.2W2．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的灯泡接在4V的电源两端，此时小灯泡的电阻及实际功率为（）A．20Ω 1.5W B．20Ω0.8W C．24Ω0.8W D．24Ω 1.5W3．如图甲电路中，电源电压保持不变，R1是定值电阻。

当开关S闭合，滑动变阻器R2的滑片P由a端移动到b端，两电表示数变化关系如图乙所示，则下列说法中正确的是（）A．电源电压为14VB．R2的最大阻值是20ΩC．滑片P在b端时，R1的电功率为5WD．滑片P在a时，1min内R2消耗的电能是48J4．电阻R1、R2组成的电路如图甲所示，移动滑动变阻器的滑片使电阻R2从零逐渐增大，R1两端电压U的倒数与R2的阻值变化的图像如图乙所示，则下列分析错误的是（）A．电源电压为4VB．电阻R1的阻值为4ΩC．电路的最大功率为9WD．当电压表示数为2V时，R2阻值为8Ω5．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。

把它们并联在电路中，如图（乙）所示。

闭合开关S，这时电流表的示数为0.9A，则电源电压和元件B的电功率分别是（）A．3.0V 0.9W B．3.5V 0.9WC．2.5V 1.0W D．1.0V 0.2W6．在图甲所示的电路中，当开关闭合后，将滑片P由b端移到a端的过程中，电压表示数与滑动变阻器接入电路的阻值R2的变化关系如图乙所示。

下列说法正确的是（）A．电阻R1的阻值为20ΩB．滑片P移到b端时，R2两端的电压为6VC．滑片P移到a端时，R1消耗的功率为0.4WD．当滑片P移到中点时，通过R1的电流为0.1A7．如图甲所示电路中，R0为定值电阻，R1为滑动变阻器。

中考物理总复习《电学作图》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________1. (2023•甘南州)请根据图所示的实物图,画出对应的电路图。

2. (2023•赤峰)根据如图实物电路,画出对应的电路图。

3. (2023·广东封开)小明要测量图中灯L2的电压,请用笔画线代替导线完成电路.4. (2023秋·山西临汾)冬季洗头后,用电吹风机可以很快吹干头发.请在右侧空白处画出电吹风的设计电路图.(电热丝用电阻符号代替)5. (2023•上海)在如图所示电路的〇里填上适当的电表符号。

要求:闭合开关S,各电路元件均能正常工作。

6. (2023淮滨一中模拟)如图所示,用笔画线代替导线,将图中元件连接成串联电路,要求:电压表测量灯泡两端的电压,滑动变阻器向右滑动小灯变亮.7. (2023秋·宁夏固原)如图为电学实验的实物连线图,请在虚线框中画出对应的电路图。

8. (2023•湘西州)请用笔画线表示导线,将电压表连入实物图中,使电压表能够测量小灯泡两端的电压大小,要求电压表选用3V的量程。

9. (2023九上·佛山月考)如图的电路,有两根导线尚未连接,请用笔画线代替导线补上,要求电压表能测量灯泡两端的电压,滑动变阻器能调节灯泡的亮度。

10. (2023·山东济宁)家庭的卫生间一般都要安装照明灯和换气扇(用表示).使用时,有时需要各自独立工作,有时需要同时工作,请你在图的虚线框中画出符合上述要求的电路图.11. (2023·陕西渭南)如图所示的电路中A、B、C、D是四个接线柱。

请用笔画线代替导线连接相应的接线柱,使灯L1、L2并联,要求:连线横平竖直,规范画出完整电路图。

12. (2023·山东济宁)如图中,请在两个虚线框内选填“电源”和“开关”的符号,使开关都闭合时两灯组成并联电路,并使电路中的电流方向如图中箭头所示.13. (2023·广东梅州)请将电源、电流表,电压表三个元件的符号填入下图电路的虚线框内,并将电路补充完整.要求:开关S闭合后,电流方向如图所示,移动滑动变阻器的滑片P,小灯泡L变亮时,电压表的示数变小.14. (2023•贵阳)如图所示是未完成连接的实物电路,请用笔画线代替导线完成该电路连接。

电学图像问题分类专项突破一、U-I图像基础考法1.U-I图像——定值电阻①图像意义：电阻一定，电流与电压成正比。

②求定值电阻：任取图线上的一点，即可求解。

V15V5 1AR==Ω23V3 1AR==Ω③比较大小：R1>R2越靠近分子（电压）轴，电阻越大。

考法2.U-I图像——小灯泡温度升高，小灯泡电阻变大—→小灯泡的U-I图像为曲线二、静态U-I图像特点：无滑动变阻器，电路中只有一个状态。

考法1.双直线型——两个定值电阻①两电阻串联，电流为0.2A，电源电压为 3 V。

解：由图知：I=0.2A，U A=1V，U B=2V—→U=U A+U B=3V②两电阻并联，电源电压为3V，干路电流为0.9 A。

解：由图知：U=3V，I A=0.6A，I B=0.3A—→I=I A+I B=0.9A考法2.一直曲型——一个定值电阻+一个灯泡①灯泡和电阻串联，电源电压为3V ，电流为 0.2 A 。

解：由图知：I =0.2A ，U 甲=1V ，U 乙=2V ，符合题意。

②灯泡和电阻并联，电源电压为2V ，干路电流为 0.6 A 。

解：由图知：U =2V 时，I 甲=0.4A ，I 乙=0.2A —→I =I 甲+I 乙=0.6A三、动态U -I 图像特点：有滑动变阻器，电路中有多个状态。

考法1.双线型①识别图像：上定下滑——向上的线为定值电阻R 1，向下的线为滑动变阻器R 2②求定值电阻：定值电阻对应线上任取一点求解：12V 100.2AR ==Ω ③求电源电压：方法一：滑变对应的线延长，与电压轴的交点：U =8V方法二：电流相同时，把R 1、R 2电压相加，如：I =0.2A ，U 1=2V ，U 2=6V ，U =U 1+U 2=8V ④求滑变的范围：两端点定滑变—→根据滑变线上两个端点，计算滑变最大值和最小值2max 6V 300.2A R ==Ω 2min 0V 00.8AR ==Ω 滑变的取值范围：0~30Ω 考法2.单线型——滑变①求定值电阻：2U R I ∆=∆ 210V 0V 10V 200.6A 0.1A 0.5AR ===Ω－－ ②求电源电压：方法一：滑变对应的线延长，与电压轴的交点：U =12V方法二：任选一个端点计算，如：I=0.6A，U=U1+IR2=0V+0.6×20Ω=12V ③求滑变的范围：两端点定滑变2max 10V100 0.1AR==Ω2min 0V0 0AR==Ω滑变的取值范围：0~100Ω考法3.单线型——定值电阻滑变从a端移到b端，○A与○V的关系如图所示：①求定值电阻：任取一端点求解：2V200.1AR==Ω②求电源电压：找I最大时的端点：I=0.3A，R滑min=0，电源电压与R电压相等，U=U R=6V③求滑变的范围：找I最小时的端点：I=0.1A，R滑最大，U滑=6V－2V=4V，max4V40 0.1AR==Ω滑滑变的取值范围：0~40Ω四、同步演练1.（静态图像）如图（a）所示是电阻甲和乙的I-U图像，（b）（c）是它们的部分电路连接示意图，下列说法错误的是（）A.当电阻乙两端电压为2.5V时，它的阻值和甲的阻值相等B.图（b）中，当电压U为3V时，乙的电阻为5ΩC.图（c）中，当电压U为2V时，干路总电流为0.6AD.图（c）中，在电压U从0增大到2.5V的过程中，通过甲，乙两电阻的电流之差先变大后变小2.（动态图像——单线型——定值电阻）如图甲所示电路，电源电压不变。

2023年中考物理专项复习图像分析型动态电路1.如图甲是非接触式红外线测温枪，图乙是它的工作原理图。

R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。

对该电路分析正确的是（）A．体温越高，R的阻值越大B．体温越高，电压表示数越大C．体温越高，电压表示数越小D．体温越低，电压表示数越大2.我市交通管理部门定期开展交通违法专项治理行动，如图甲是查处饮酒驾驶行为中使用的某酒精测试仪工作原理图，电源电压恒定，R1为定值电阻，R2为气敏电阻，其阻值随气体酒精浓度的变化情况如图乙所示，闭合开关S，下列说法正确的是（）A. 气敏电阻主要由超导体材料制成B. 图甲中通过R1的电流保持不变C. 检测气体的酒精浓度越大，R2阻值越大D. 检测气体的酒精浓度越大，电压表示数越大3.小明利用如图所示的电路探究“导体中电流跟电阻的关系”，电源电压保持不变，更换阻值不同的电阻R 2，通过调节滑动变阻器接入电路的电阻R 1，正确完成实验，记录各次实验中电压表示数U 和电流表示数I ．描点画出下列四幅图，其中最接近实际的是（ ）A ．B ．C ．D ．4.有两个电路元件A 和B ，流过元件的电流与其两端电压的关系如图（甲）所示。

把它们串联在电路中，如图（乙）所示。

闭合开关S ，这时电流表的示数为0.2A ，则电源电压和元件B 的电功率分别是（ ）A ．2.0V 0.8WB ．4.5V 0.5WC ．2.5V 1.0WD ．4.5V 1.0W5.如图甲所示的电路，0R 为定值电阻，闭合开关，调节滑动变阻器R 的阻值，记录电压表、电流表的示数，作出U I -关系图象如图乙①所示。

已知某小灯泡的U I -图象如图乙②所示，现用该小灯泡替换图甲中的滑动变阻器，电路其他元件不变。

则此时小灯泡的实际功率为（ ）A. 0.1WB. 0.2WC. 0.3WD. 0.75W6.如图A所示，电源电压保持不变，R1为定值电阻。

当闭合开关S，调节滑动变阻器R2，使其阻值从最大变化到最小，两个电阻的“U- I”关系图象如图B所示。

第三部分 中考重点命题题型专题篇电学做图重点问题1.（2022深圳）如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。

【答案】如图所示。

【解析】实物图中电源、开关和电动机串联，所以电路图与实物图对应，作串联电路图。

2.如图，将灯泡及开关正确连入家庭电路。

【答案】如图所示【解析】开关要接在火线和灯之间，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。

既能控制灯泡，又能更安全。

3.为判断如图所示的家庭电路中白炽灯1L 是否短路，将火线上的熔丝断开，用另一只完好的白炽灯2L 作为“校验灯”接入电路。

然后闭合总开关，再闭合开关S ，即可根据2L 的亮暗做出判断。

请在图中补画一根导线，将2L 正确接入电路。

【答案】【解析】将火线上的熔丝断开，把校验灯2L 接入电路，当1L 短路时，只有校验灯2L 接入电路，此时校验灯2L 正常发光，亮度较亮；当1L 支路正常时，校验灯2L 和灯泡1L 串联接入电路，此时校验灯2L 两端的电压小于电源电压，其发光较暗；当1L 断路时，无电流通过校验灯2L ，校验灯2L 不发光，所以应将校验灯2L 并联在火线熔丝的两端.4.（2022贵阳）如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路连接。

要求：两灯并联，开关S 同时控制两灯，电流表测量干路电流，导线不能交叉。

【答案】【解析】由题可知，两灯并联，则电流的路径有两条；开关控制干路，则开关接在干路上；电流表测量干路电流，则电流表串联在干路上，实物连接如图所示。

5.（2022四川达州）（3分）某船上装有平衡警示电路，其中S为重力开关，金属片M可绕O点自由转动。

当船水平时，M在a、b中间；当船左倾到一定程度时，绿灯亮、电铃响；当船右倾到一定程度时，红灯亮、电铃响。

请完成电路图。

【答案】电路图如图所示：。

【解析】当船左倾到一定程度时，绿灯亮、电铃响，开关接a，绿灯与电铃串联接入电路；当船右倾到一定程度时，红灯亮、电铃响，开关接b，红灯与电铃串联接入电路；由题意可知，红灯与绿灯互不影响，能独立工作，它们是并联的，不论开关接a还是接b，电铃都接入电路，电铃串联在干路中，电路图如图所示.6.在如图所示电路的“O”内填上适当的电表符号。
