滑动变阻器的移动对电路的影响

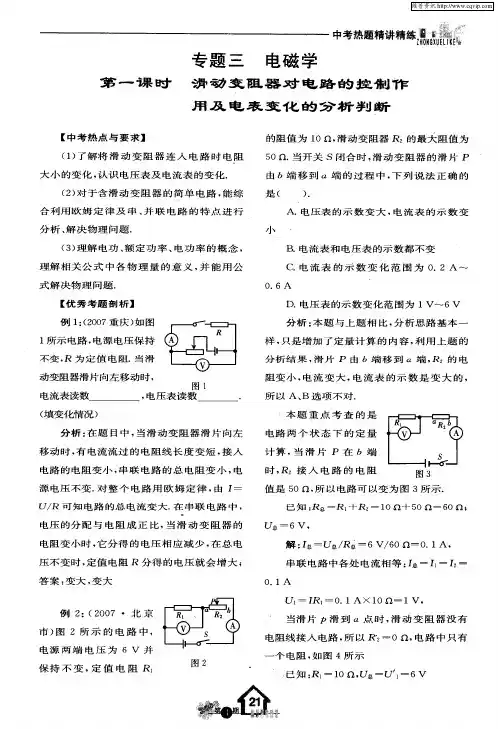

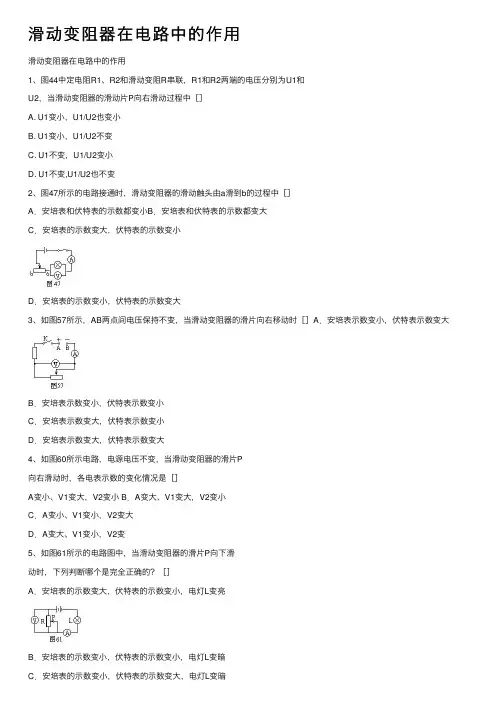

滑动变阻器在电路中的作⽤滑动变阻器在电路中的作⽤1、图44中定电阻R1、R2和滑动变阻R串联，R1和R2两端的电压分别为U1和U2，当滑动变阻器的滑动⽚P向右滑动过程中［］A. U1变⼩，U1/U2也变⼩B. U1变⼩，U1/U2不变C. U1不变，U1/U2变⼩D. U1不变,U1/U2也不变2、图47所⽰的电路接通时，滑动变阻器的滑动触头由a滑到b的过程中［］A．安培表和伏特表的⽰数都变⼩B．安培表和伏特表的⽰数都变⼤C．安培表的⽰数变⼤，伏特表的⽰数变⼩D．安培表的⽰数变⼩，伏特表的⽰数变⼤3、如图57所⽰，AB两点间电压保持不变，当滑动变阻器的滑⽚向右移动时［］A．安培表⽰数变⼩，伏特表⽰数变⼤B．安培表⽰数变⼩，伏特表⽰数变⼩C．安培表⽰数变⼤，伏特表⽰数变⼩D．安培表⽰数变⼤，伏特表⽰数变⼤4、如图60所⽰电路，电源电压不变，当滑动变阻器的滑⽚P向右滑动时，各电表⽰数的变化情况是［］A变⼩、V1变⼤，V2变⼩ B．A变⼤、V1变⼤，V2变⼩C．A变⼩、V1变⼩，V2变⼤D．A变⼤、V1变⼩，V2变5、如图61所⽰的电路图中，当滑动变阻器的滑⽚P向下滑动时，下列判断哪个是完全正确的？［］A．安培表的⽰数变⼤，伏特表的⽰数变⼩，电灯L变亮B．安培表的⽰数变⼩，伏特表的⽰数变⼩，电灯L变暗C．安培表的⽰数变⼩，伏特表的⽰数变⼤，电灯L变暗D．安培表的⽰数变⼤，伏特表的⽰数变⼩，电灯L变亮6、图11中滑⽚向右滑时，电压表⽰数 ,电流表⽰数；图12中滑⽚向右滑时，电压表⽰数 ,电流表⽰数；图13中滑⽚向右滑时，电压表⽰数 ,电流表⽰数 (选填“变⼤”、“变⼩”、或不变)7、图14中滑⽚向右滑时，电压表V1⽰数 ,电压表V2⽰数 ,电流表⽰数；图15中滑⽚向右滑时，电压表⽰数 ,电流表⽰数；图16中滑⽚向右滑时，电压表⽰数 ,电流表A1⽰数 , A2⽰数 (选填“变⼤”、“变⼩”、或不变)8、如图所⽰，滑动变阻器的划⽚向右移，电流表的⽰数，电压表V1的⽰数，电压表V2的⽰数，电压表V3的⽰数。

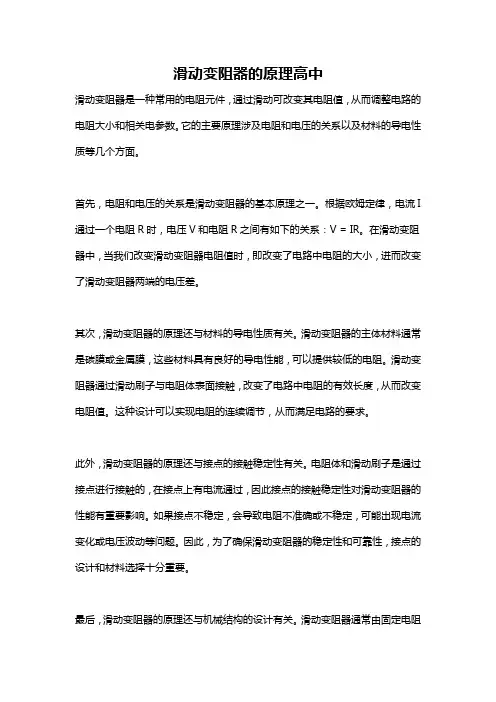

滑动变阻器的原理高中滑动变阻器是一种常用的电阻元件，通过滑动可改变其电阻值，从而调整电路的电阻大小和相关电参数。

它的主要原理涉及电阻和电压的关系以及材料的导电性质等几个方面。

首先，电阻和电压的关系是滑动变阻器的基本原理之一。

根据欧姆定律，电流I 通过一个电阻R时，电压V和电阻R之间有如下的关系：V = IR。

在滑动变阻器中，当我们改变滑动变阻器电阻值时，即改变了电路中电阻的大小，进而改变了滑动变阻器两端的电压差。

其次，滑动变阻器的原理还与材料的导电性质有关。

滑动变阻器的主体材料通常是碳膜或金属膜，这些材料具有良好的导电性能，可以提供较低的电阻。

滑动变阻器通过滑动刷子与电阻体表面接触，改变了电路中电阻的有效长度，从而改变电阻值。

这种设计可以实现电阻的连续调节，从而满足电路的要求。

此外，滑动变阻器的原理还与接点的接触稳定性有关。

电阻体和滑动刷子是通过接点进行接触的，在接点上有电流通过，因此接点的接触稳定性对滑动变阻器的性能有重要影响。

如果接点不稳定，会导致电阻不准确或不稳定，可能出现电流变化或电压波动等问题。

因此，为了确保滑动变阻器的稳定性和可靠性，接点的设计和材料选择十分重要。

最后，滑动变阻器的原理还与机械结构的设计有关。

滑动变阻器通常由固定电阻体、滑动刷子和连接杆等部件组成。

固定电阻体是电阻的主体部分，滑动刷子与电阻体表面接触以改变电阻的大小，连接杆用于连接滑动刷子和外部电路。

滑动变阻器的机械结构设计需要保证滑动刷子与电阻体之间的稳定接触，并且要方便滑动刷子的移动和调节。

此外，还需要考虑滑动变阻器的尺寸、耐久性和可靠性等方面的要求。

综上所述，滑动变阻器的原理涉及电阻和电压的关系、材料的导电性质、接点的接触稳定性和机械结构的设计等多方面因素。

了解滑动变阻器的原理可以帮助我们更好地理解它的工作原理，为电路调节和电阻选择提供指导。

在实际应用中，滑动变阻器广泛应用于调节电路电阻、控制电路参数、变换信号等领域，并发挥了重要的作用。

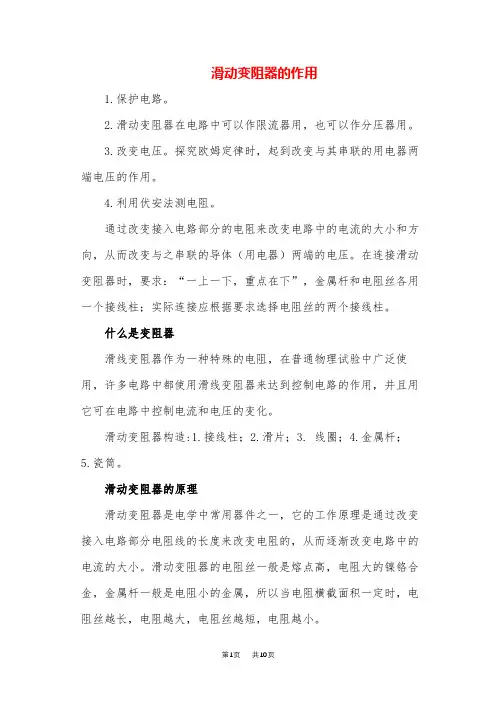

滑动变阻器的作用1.保护电路。

2.滑动变阻器在电路中可以作限流器用，也可以作分压器用。

3.改变电压。

探究欧姆定律时，起到改变与其串联的用电器两端电压的作用。

4.利用伏安法测电阻。

通过改变接入电路部分的电阻来改变电路中的电流的大小和方向，从而改变与之串联的导体（用电器）两端的电压。

在连接滑动变阻器时，要求：“一上一下，重点在下”，金属杆和电阻丝各用一个接线柱；实际连接应根据要求选择电阻丝的两个接线柱。

什么是变阻器滑线变阻器作为一种特殊的电阻，在普通物理试验中广泛使用，许多电路中都使用滑线变阻器来达到控制电路的作用，并且用它可在电路中控制电流和电压的变化。

滑动变阻器构造:1.接线柱；2.滑片；3. 线圈；4.金属杆；5.瓷筒。

滑动变阻器的原理滑动变阻器是电学中常用器件之一，它的工作原理是通过改变接入电路部分电阻线的长度来改变电阻的，从而逐渐改变电路中的电流的大小。

滑动变阻器的电阻丝一般是熔点高，电阻大的镍铬合金，金属杆一般是电阻小的金属，所以当电阻横截面积一定时，电阻丝越长，电阻越大，电阻丝越短，电阻越小。

探究电流与电压、电阻的关系实验目的及原理：探究电流与电压、电阻的关系。

探究电流与电压、电阻的关系：实验器材：定值电阻、电流表、电压表、电源、开关、导线、滑动变阻器一、探究一：电阻一定，电流与电压的关系实验内容与步骤：1.（开关断开，变阻器调大最大值）（如图）2. 闭合开关调节滑动变阻器，使R两端电压为1V、1.5V、2V，观察电流表的读数，填表。

实验结果与数据处理：分析结论：电阻一定，电流与电压成正比。

二、探究二：电压一定，探究电流与电阻的关系实验内容与步骤：1.按电路图连接电路（开关断开，变阻器调大最大值）（如图）2.保持电压U=2V不变，更换电阻，使电阻分别为10Ω、20Ω、30Ω，观察电流表的读数，填表。

分析结论：电压一定，电流与电阻成反比。

采用控制变量法研究电流与电压、电阻的关系:研究电流跟电压、电阻关系的实验分两步：第一步保持电阻不变，通过改变电压，观察电流的变化；第二步保持电压不变，通过改变电阻，观察电流的变化，从而得出了它们之间的关系。

分压接法的滑动变阻器分压接法的滑动变阻器是电路中一种重要的元件，它可以通过调节自身的电阻值来改变电路中的电压和电流。

在分压接法中，滑动变阻器通常与一个定值电阻串联，通过滑动变阻器的滑动端来调节电路中的电压和电流。

下面将对分压接法的滑动变阻器进行详细的介绍和分析。

一、工作原理分压接法的滑动变阻器是通过改变自身的电阻值来调节电路中的电压和电流。

当滑动变阻器的滑动端向上移动时，电阻值减小，通过电路的电流增大；当滑动变阻器的滑动端向下移动时，电阻值增大，通过电路的电流减小。

因此，通过调节滑动变阻器的滑动端位置，可以实现对电路中电压和电流的精确控制。

二、电路连接在分压接法中，滑动变阻器通常与一个定值电阻串联。

定值电阻的阻值通常远大于滑动变阻器的最大阻值，以便在调节滑动变阻器时，定值电阻对电路中的电流和电压变化影响较小。

此外，为了确保电路的安全性，还需要在电路中加入一个限流电阻，以限制电路中的最大电流。

三、选择合适的滑动变阻器在选择滑动变阻器时，需要考虑以下几个因素：1.最大阻值：需要根据电路的需求选择最大阻值合适的滑动变阻器。

通常情况下，滑动变阻器的最大阻值越大，其调节范围也越大。

2.额定功率：需要根据电路中的电源电压和电流来选择合适的额定功率。

如果选择的额定功率太小，可能会导致滑动变阻器烧毁。

3.精度：需要根据实验或应用的需求选择精度合适的滑动变阻器。

精度越高的滑动变阻器价格通常也越高。

4.机械性能：需要考虑滑动变阻器的机械性能，例如调节手感、耐磨性等。

这些因素可能会影响到使用的便捷性和寿命。

四、优点和缺点分压接法的滑动变阻器具有以下优点：1.可以实现对电路中电压和电流的精确控制。

2.通过调节滑动变阻器的滑动端位置，可以实现对电路中电压和电流的实时监控和调整。

3.与其他电阻元件相比，滑动变阻器的调节范围更大，且具有更高的灵敏度。

同时，分压接法的滑动变阻器也存在以下缺点：1.由于需要手动调节滑动变阻器的滑动端位置，因此操作较为繁琐。

1

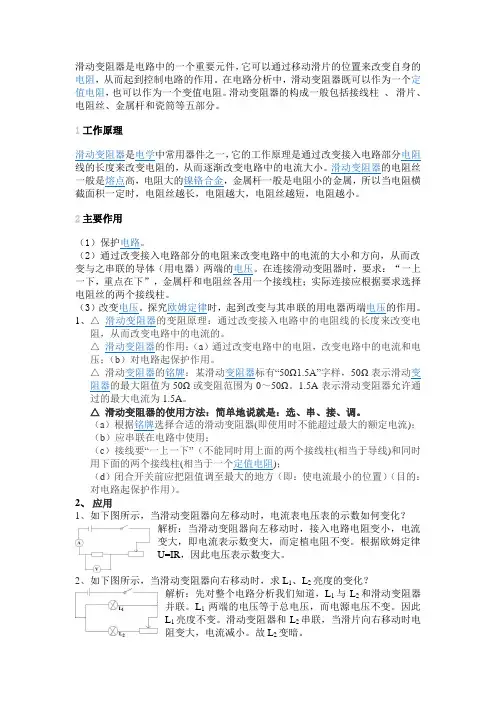

滑动变阻器的变阻原理：通过改变接入电路中的电阻线的长度来改变电阻，从而改变电路中的电流的。

△滑动变阻器的作用：（a）通过改变电路中的电阻，改变电路中的电流和电压；（b）对电路起保护作用。

△滑动变阻器的铭牌：某滑动变阻器标有“50Ω1.5A”字样，50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0～50Ω。

1.5A表示滑动变阻器允许通过的最大电流为1.5A。

△滑动变阻器的使用方法：简单地说就是：选、串、接、调。

（a）根据铭牌选择合适的滑动变阻器(即使用时不能超过最大的额定电流)；
（b）应串联在电路中使用；
（c）接线要“一上一下”（不能同时用上面的两个接线柱(相当于导线)和同时用下面的两个接线柱(相当于一个定值电阻)；
（d）闭合开关前应把阻值调至最大的地方（即：使电流最小的位置）（目的：对电路起保护作用）。

2、应用
1、如下图所示，当滑动变阻器向左移动时，电流表电压表的示数如何变化？
解析：当滑动变阻器向左移动时，接入电路电阻变小，电流
变大，即电流表示数变大，而定植电阻不变。

根据欧姆定律
U=IR，因此电压表示数变大。

2、如下图所示，当滑动变阻器向右移动时，求L1、L2亮度的变化？
解析：先对整个电路分析我们知道，L1与L2和滑动变阻器
并联。

L1两端的电压等于总电压，而电源电压不变。

因此
L1亮度不变。

滑动变阻器和L2串联，当滑片向右移动时电
阻变大，电流减小。

故L2变暗。

专题10 电路动态问题一、电路动态问题主要研究的基本内容1.滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化(1)串联电路中滑动变阻器的滑片P的位置的变化引起的变化(2)并联电路中滑动变阻器的滑片P的位置的变化引起的变化2.电键的断开或闭合引起电路中电学物理量的变化(1)串联电路中电键的断开或闭合引起的变化(2)并联电路中电键的断开或闭合引起的变化3.电键的断开或闭合、同时滑动变阻器也移动的情况下，引起电路中电学物理量的变化4.电路的故障引起电路中电学物理量的变化及故障原因分析二、解决电路动态问题主要应用的物理规律和方法1.串并联电路特点(1)串联电路：电流关系：I=I1=I2电压关系：U=U1+U2电阻关系：R=R1+R2（2）并联电路：电流关系：I=I1+I2电压关系：U=U1=U2电阻关系：1/R=1/R1+1/R22.欧姆定律(1)内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比.(2)公式：I=U/R(3)变形公式：U=IR R=U/I3.电功率公式P=UI P=I2R P= U2/R4.判断电路连接——可以先简化电路，电流表当导线看，电压表当开路看.5.如何判断电流表测量通过哪个用电器的电流。

方法：看电流表与哪个用电器串联，则就测通过那个用电器的电流.6.如何判断电压表测哪部分电路两端的电压。

方法：电压表与哪个用电器并联就测哪个用电器两端的电压.三、解决动态电路问题复习策略1．学会正确分析电路图。

首先要让学生养成分析电路图的习惯，无论是静态电路还是动态电路，都要求学生能够独立分析题目给出的电路图中，各个用电器之间是串联还是并联。

具体的方法是把电流表简化成导线，将电压表简化成断开的开关或干脆拿掉，把闭合的开关看成导线，把被局部短路的用电器拿掉，把开关断开的支路去掉，从而简化电路。

经过电路简化后，电路中基本只出现电源、用电器，电路显得比较简单，把刚才去掉的电表复原上去，明确电压表和电流表分别测量那个用电器的电压和电流。

滑动变阻器专题训练滑动变阻器： ① 原理：改变接入电路中电阻线的长度来改变电阻的。

② 作用：通过改变接入电路中的电阻来改变电路中的电流和电压。

③ 铭牌：如一个滑动变阻器标有“50Ω2A ”表示的意义是：最大阻值是50Ω，允许通过的最大电流是2A 。

④ 正确使用：A ．应串联在电路中使用；B ．接线要“一上一下”；C ．通电前应把阻值调至最大的地方。

1、如图所示的滑动变阻器，可以变阻的连接方法有 ；如果想让滑片P 向右移动时，连入电路中的电阻增大，则能够采用的连接方法有 。

练习1.如图2-2，表示插塞式电阻，从图示位置开始则( )A.现在使用的电阻是70ΩB.将铜塞都拔出，总电阻为零C.将第二个铜塞插上使用电阻为30ΩD.将全部铜塞插上使用电阻为100Ω2.将两滑动变阻器如图2-9所示串联起来，如果把a 、b 两条导线接入电路后，要使这两只变阻器的总电阻最大，滑片P 1和P 2所处的位置是（ ）A 、P 1在最左端，P 2在最左端B 、P 1在最左端，P 2在最右端C 、P 1在最右端，P 2在最左端D 、P 1在最右端，P 2在最右端一、滑动变阻器阻值的变化问题例1 在如图1所示的电路中，R 1是定值电阻，电源电压U 保持不变，当滑动变阻器滑片向右移动时，电压表、电流表的示数如何变化？ 分析 滑片向右移动时，滑动变阻器接入电路的电阻R 2变大，由于R 1是定值电阻，所以串联电路的总电阻R 串＝R 1＋R 2变大，串联电路的电流I ＝U/R 串，因U 恒定不变，R 串变大，所以I 变小，电流表示数就变小。

定值电阻两端的电压U 1＝IR 1，因为I 变小，而R 1不变，所以U 1变小，电压表示数变小。

即分析思路流程如下（↑表示增大，↓表示减小）：思考：若要判断滑动变阻器两端电压U 2，能否根据U 2＝IR 2来判断U 2的变化？回答显然是否定的，因为I 和R 2都是变化的，而此时的问题切入点应是R 2的阻值不变，再根据U 2＝U －U 1，因U 恒定不变，U 1减小，则U 2增大分析思路流程如下：例2 如图2所示。

练习使用滑动变阻器实验报告一、实验目的1、了解滑动变阻器的构造和工作原理。

2、学会正确使用滑动变阻器改变电路中的电流和电压。

3、通过实验探究，理解滑动变阻器在电路中的作用。

二、实验原理滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻大小的。

根据欧姆定律 I ＝ U ／ R ，当电阻 R 改变时，电路中的电流 I 和电阻两端的电压 U 也会相应改变。

三、实验器材电源、滑动变阻器、电流表、电压表、开关、定值电阻、导线若干。

四、实验步骤1、按照电路图连接好实验电路，注意开关要断开，滑动变阻器的滑片要置于阻值最大处。

2、闭合开关，移动滑动变阻器的滑片，观察电流表和电压表的示数变化，并记录数据。

3、分别将滑片移至不同位置，重复步骤 2，多测几组数据。

五、实验数据记录｜滑片位置｜电流（A）｜电压（V）｜｜｜｜｜｜左端｜＿____ ｜＿____ ｜｜中间｜＿____ ｜＿____ ｜｜右端｜＿____ ｜＿____ ｜六、实验数据分析1、分析电流随滑片位置的变化规律，可以发现当滑片向左移动时，接入电路中的电阻变小，电流增大；当滑片向右移动时，接入电路中的电阻变大，电流减小。

2、分析电压随滑片位置的变化规律，对于定值电阻而言，其两端的电压与通过的电流成正比。

当电流增大时，电压也增大；当电流减小时，电压也减小。

七、实验结论1、滑动变阻器可以通过改变接入电路中的电阻来改变电路中的电流和电压。

2、合理使用滑动变阻器可以实现对电路的调节和控制。

八、实验注意事项1、连接电路时，开关要断开，防止电路短路。

2、闭合开关前，滑动变阻器的滑片要置于阻值最大处，以保护电路。

3、电流表和电压表的量程要选择合适，读数时要注意量程和分度值。

4、实验过程中要注意观察电路的工作状态，如有异常情况应立即断开开关。

九、实验误差分析1、实验中电流表和电压表的读数存在一定的误差。

2、导线的电阻以及电源内阻等因素可能会对实验结果产生一定的影响。

3、滑动变阻器本身的阻值可能存在一定的误差。

九年级电路滑动变阻器知识点电路滑动变阻器是九年级电路学习的一个重要知识点。

它是一种可以调节电阻大小的器件，通过改变滑动触点的位置来改变电路中的电阻值。

滑动变阻器在电子设备和电路中广泛应用，具有非常重要的作用。

本文将介绍电路滑动变阻器的原理和使用方法。

一、电路滑动变阻器的原理电路滑动变阻器是由滑动触点和固定触点组成的。

固定触点上有一段电阻丝，滑动触点可以在这段电阻丝上移动，从而改变电路中通过的电阻值。

电路滑动变阻器的原理是利用滑动触点的位置改变电阻丝的有效长度，从而改变电路中的电阻值。

当滑动触点靠近固定触点时，电阻丝的有效长度变小，电阻值变小；当滑动触点远离固定触点时，电阻丝的有效长度变大，电阻值变大。

通过改变滑动触点的位置，电路中的电阻值可以连续地变化。

二、电路滑动变阻器的使用方法1. 连接方式：电路滑动变阻器有三个引脚，分别是两个固定触点引脚和一个滑动触点引脚。

在电路中使用时，通常将两个固定触点引脚与电路的两个点连接，滑动触点引脚则与需要调节的电路连接。

2. 调节电阻值：通过改变滑动触点的位置，可以调节电路中的电阻值。

当滑动触点靠近固定触点时，电阻值减小；当滑动触点远离固定触点时，电阻值增大。

通过细致地调节滑动触点的位置，可以实现对电路中电阻值的准确控制。

3. 应用场景：电路滑动变阻器在电子设备和电路中有广泛的应用。

比如，在音频设备中，可以使用滑动变阻器来调节音量大小；在调光灯中，可以使用滑动变阻器来调节灯光的亮度；在电子测量仪器中，可以使用滑动变阻器来进行精确的电阻调节等等。

三、电路滑动变阻器的注意事项1. 使用环境：电路滑动变阻器通常在常温、干燥、无腐蚀性气体的环境中使用，避免受到潮湿和腐蚀。

2. 防静电：在使用和安装电路滑动变阻器时，要注意防止静电的产生和积累，以免对器件产生影响。

3. 调节范围：滑动变阻器的调节范围是有限的，不能超出其设计范围，以免损坏设备或引起其他问题。

四、总结电路滑动变阻器是一种重要的电子器件，通过改变滑动触点的位置来调节电路中的电阻值。

“电表示数变化”类题型的解析方法运用欧姆定律及串并联电路特点，分析电路中电表示数变化是物理中考重点考查的知识点。

综观近年全国各地的中考物理试题，我们不难发现，判断电表示数变化题出现的频率还是很高的，许多学生平时这种题型没少做，但正确率仍较低，有的反映不知从何处下手。

下面就这类题型进行简单分类，结合例题进行分析，并归纳出判断方法，希望能给大家有所启示。

一、题型分类根据电路元件使用情况，可以将这类题型分为四种类型进行辨析：（1）开关型；（2）变阻器型；（3）“伪”变阻器型；（4）组合型。

二、实例解析（1）开关型：由开关的断开与闭合实现电路的转换，引起电表示数变化例1在如图1所示的电路中，R1、R2是定值电阻，电源电压U保持不变。

当开关S1由断开变为闭合时，电压表、电流表的示数如何变化？解析：开关S1断开时，R1与R2组成串联电路，电压表测量的是R1两端的电压（总电压的一部分），电流表测量的是串联电路中的电流即；而当开关S1闭合后，R2被短路，电路中只有R1接入，电压表测量的仍是R1两端的电压，但是电路的总电压，故电压表的读数变大，电流表此时测量的是通过电阻R1的电流，故电流表的读数变大。

例2如图2电源电压恒定，断开S1、S3，闭合S2，两表均有示数；再断开S2，闭合S1、S3，此时两表的示数与前者相比（）A．两表的示数均变大B．两表的示数均变小C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数变大解析：当开关S1、S3断开、S2闭合时，电阻R1、R2串联在电路中，简化后电路如图3，此时电流表测量电路中的电流，电压表测量R1两端电压；当断开S2，闭合S1、S3时，简化电路如图4，此时电流表测的是R1中电流,电压表测的是R1两端电压或电源两端电压U′1=U，比较开关处于不同状态表达式可知，I1＞I,U′1＞U1,故两表的示数均变大。

点拨：电路中由开关通断来改变连接方式，要灵活掌握正确分析，做出准确的判断。

初中电学关于滑动变阻器的使用及常见解题规律一、滑动变阻器在电路中的作用１、一般作用：①改变电路中的电流和电压。

②起到保护电路的作用。

２、在具体情况中的作用：(１) 验证欧姆定律时 当电阻不变，研究电流随电压的变化关系时：改变电路中的电流和电压，测出多组数据，从中得到电流和电压之间关系。

当电压不变，研究电流随电阻的变化关系时：保持电阻两端的电压不变。

以便研究电流和电阻之间的关系。

(２)伏安法测电阻时：改变电路中的电流和电压，以便多次测量取平均值，减小实验误差。

(３) 测定小灯泡的功率时：改变电路中的电流和电压，比较小灯泡在不同电压下的发光情况。

二、滑动变阻器在电路中的使用情况１、在串联电路中，滑动变阻器对整个电路的电流和电压都起到了调节作用，当它的阻值变大时，电路中的总阻值变大，电流变小。

常考知识有以下几种：（１） 分析电流表的变化：利用串联电路中总电压不变，电流随总电阻增大而减小进行分析；（２） 分析电压表的变化：此种情况要分清电压表测的是谁的电压，①若是电源电压，则不变；②若是测滑动变阻器的电压，则电压随滑动变阻器的阻值变大而变大；③若是其他用电器的电压，则与滑动变阻器上的电压相反。

（３） 分析电功率的变化：①若是电路中的总功率，则可以用公式2U P R =总来推导； 若是求用电器的功率，则可利用Ｐ＝Ｉ２*Ｒ来推导；若是求滑动变阻器的最大功率则可用20()P P U P R R R =•+从而推导出 2200()4P PU P R R R R =-+ 当R 0和R P 相等时P 最大。

例如：(１)、分析右图中当滑动变阻器的滑片Ｐ向右滑动时，电流表○A 和电压表 ○Ｖ１和○Ｖ 的示数变化情况。

运用以上知识可知：ＲＰ的电阻变大，电路中的总电阻也变大，所以○A 示数变小；而○Ｖ测的是电源电压，示数不变； ○Ｖ１测的是ＲＰ的电压，示数变大，（也可以用Ｕ＝Ｕ１＋ＵＰ来分析，因为Ｕ１＝Ｉ*Ｒ１，Ｉ变小， 而Ｒ１不变，所以Ｕ１变小，ＵＰ变大。
