超短波天线参数

超短波电台的天线设计和布局超短波（VHF）电台天线设计和布局是确保无线电通信质量的重要因素之一。

在进行超短波电台天线设计和布局时，需要考虑一系列因素，包括频率选择、天线类型选择、天线高度、天线方向等。

本文将介绍超短波电台天线设计和布局的相关要点和步骤。

首先，选择适当的频率范围对于超短波电台天线设计和布局来说至关重要。

超短波频率范围通常为30 MHz至300 MHz。

在选择频率时，需要考虑频段内的电台竞争、电波传播特性以及业务需求等因素。

第二步是选择合适的天线类型。

超短波电台天线常见的类型包括单极化垂直天线、水平偶极子天线、定向天线等。

不同的天线类型适用于不同的应用场景。

例如，单极化垂直天线适用于广播和移动通信系统，水平偶极子天线适用于互联网数据传输，而定向天线适用于远距离通信。

天线高度也是超短波电台天线设计和布局的重要考虑因素之一。

天线高度的选择应该综合考虑电波传播特性、地形、建筑物等因素。

较高的天线高度通常可以提高信号覆盖范围和传输距离，但在具体应用中也需要权衡成本和实际需求。

天线的方向性也是需要关注的因素之一。

根据业务需求和覆盖范围需求，选择合适的天线方向性，例如全向天线（Omni）或定向天线（Directional）。

全向天线能够在水平方向等角度范围内均匀地辐射或接收信号，适用于广播和移动通信系统。

而定向天线则能将信号集中在特定方向，适用于远距离通信和数据传输。

在进行布局时，应该考虑附近环境的限制，避免与建筑物、高压线、其他天线等物体相互干扰。

尽可能选择较为开阔的场地，以提高信号覆盖范围和减少大楼和地形对信号的影响。

此外，合理的天线间距和天线高度差也是布局的关键环节。

对于多个天线并存的情况，需要避免天线之间的互相干扰。

根据天线之间的主辐射角度和方向性，确定合适的天线间距和高度差，以防止相互之间的干扰。

在实际布局过程中，还需要考虑信号接收器和发射器之间的连接线缆。

合理选择低损耗的传输线缆和合适的连接方式，以减少信号损耗和保证良好的连接质量。

短波通信需要的大概参数举例
短波通信是一种利用短波频段进行远距离通信的技术。

在进行
短波通信时，需要考虑一些重要的参数，以下是一些可能需要考虑
的参数举例：
1. 频率范围，短波通信的频率范围通常为3 MHz至30 MHz。

这个范围内的频率可以在大气层反射和折射以及电离层反射的作用
下实现远距离通信。

2. 发射功率，发射功率是指发送端的信号强度，通常以瓦特（W）为单位。

发射功率的大小会直接影响到信号的传播距离和质量。

3. 天线增益，天线增益是指天线在特定方向上的辐射能力，通
常以分贝（dB）为单位。

天线增益的大小会影响信号的传输距离和
覆盖范围。

4. 调制方式，短波通信可以采用不同的调制方式，如AM（幅
度调制）、SSB（单边带调制）、CW（连续波）等，不同的调制方式
适用于不同的通信需求。

5. 天气条件，大气层和电离层的状态会对短波通信产生影响，如太阳黑子活动、电离层的频率反射特性等都会对信号的传播产生影响。

6. 天线架设高度，天线的架设高度会影响信号的传播范围和覆盖区域，合理的天线架设高度可以提高通信质量。

7. 接收灵敏度，接收端的灵敏度决定了接收端能够接收到多远距离的信号，灵敏度越高，接收到的信号质量就越好。

总的来说，短波通信需要考虑的参数涉及到频率范围、发射功率、天线增益、调制方式、天气条件、天线架设高度和接收灵敏度等多个方面，这些参数的合理选择和配置将直接影响到短波通信的效果和质量。

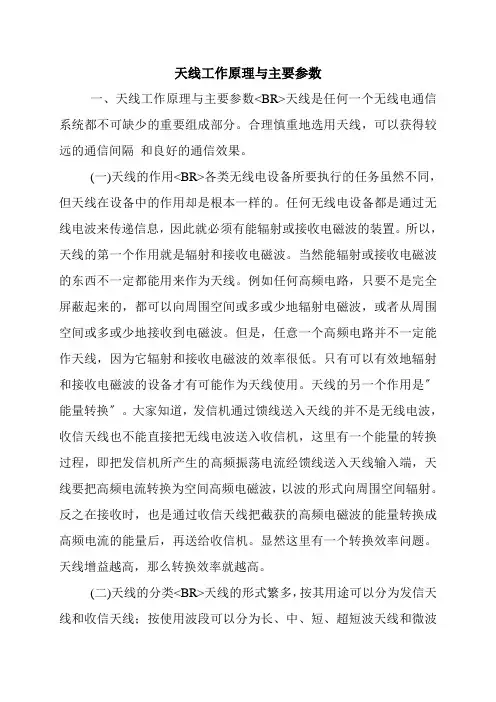

天线工作原理与主要参数一、天线工作原理与主要参数<BR>天线是任何一个无线电通信系统都不可缺少的重要组成部分。

合理慎重地选用天线，可以获得较远的通信间隔和良好的通信效果。

(一)天线的作用<BR>各类无线电设备所要执行的任务虽然不同，但天线在设备中的作用却是根本一样的。

任何无线电设备都是通过无线电波来传递信息，因此就必须有能辐射或接收电磁波的装置。

所以，天线的第一个作用就是辐射和接收电磁波。

当然能辐射或接收电磁波的东西不一定都能用来作为天线。

例如任何高频电路，只要不是完全屏蔽起来的，都可以向周围空间或多或少地辐射电磁波，或者从周围空间或多或少地接收到电磁波。

但是，任意一个高频电路并不一定能作天线，因为它辐射和接收电磁波的效率很低。

只有可以有效地辐射和接收电磁波的设备才有可能作为天线使用。

天线的另一个作用是〞能量转换〞。

大家知道，发信机通过馈线送入天线的并不是无线电波，收信天线也不能直接把无线电波送入收信机，这里有一个能量的转换过程，即把发信机所产生的高频振荡电流经馈线送入天线输入端，天线要把高频电流转换为空间高频电磁波，以波的形式向周围空间辐射。

反之在接收时，也是通过收信天线把截获的高频电磁波的能量转换成高频电流的能量后，再送给收信机。

显然这里有一个转换效率问题。

天线增益越高，那么转换效率就越高。

(二)天线的分类<BR>天线的形式繁多，按其用途可以分为发信天线和收信天线；按使用波段可以分为长、中、短、超短波天线和微波天线、微带天线等。

此外，我们还可按其工作原理和构造来进展分类。

<BR>为便于分析和研究天线的性能，一般把天线按其构造形式分为两大类：一类是半径远小于波长的金属导线构成的线状天线，另一类是用尺寸大于波长的金属或介质面构成的面状天线。

线状天线主要用于长、中、短波频段，面状天线主要用于厘米或毫米波频段；甚高频段一般以线状天线为主，而特高频段那么线、面状天线兼用。

超短波对数周期天线
产品概述：
⏹该天线宽频段内辐射方向特性稳定，可根据适时电离层高度，选择通信频率，
保证通信质量。

产品特性：
⏹特别适合于中、远距离通信；可用做超短波定向发射或接收天线；辐射仰角
低、扇形辐射，增益高，后向辐射小, 前后比高。

产品概述：
⏹该天线宽频段内辐射方向特性稳定，可根据适时电离层高度，选择通信频率，
保证通信质量。

⏹特别适合于中、远距离通信；可用做超短波定向发射或接收天线；辐射仰
角低、扇形辐射，增益高，后向辐射小, 前后比高。

产品概述：
⏹该天线宽频段内辐射方向特性稳定，可根据适时电离层高度，选择通信频率，
保证通信质量。

产品特性：
⏹特别适合于中、远距离通信；可用做超短波定向发射或接收天线；辐射仰
角低、扇形辐射，增益高，后向辐射小, 前后比高。

天线有五个基本参数：方向性系数、天线效率、增益系数、辐射电阻和天线有效高度。

这些参数是衡量天线质量好坏的重要指标。

【天线的方向性】是指天线向一定方向辐射电磁波的能力。

它的这种能力可采用方向图，方向图主瓣的宽度，方向性系数等参数进行描述。

所以方向性是衡量天线优劣的重要因素之一。

天线有了方向性，就能在某种程度上相当于提高发射机或接收机的效率，并使之具有一定的性和抗干扰性。

【方向性图】方向性图是表示天线方向性的特性曲线，即天线在各个方向上所具有的发射或接收电磁波能力的图形。

实用天线处在三度几何空间中，所以，它的方向性图应该是个立体图。

在这个立体图中，由于所取的截面不同而有不同的方向性图。

最常用的是水平面的方向性图（即和平行的平面的方向性图）和垂直面的方向性图（即垂直于的平面的方向性图）。

有的专业书籍上也称赤道面方向性图或子午面方向性图。

【波瓣宽度】有时也称波束宽度。

系指方向性图的主瓣宽度。

一般是指半功率波瓣宽度。

当 L/λ数值不同时，其波瓣宽度也不同。

L/λ比值增加时，方向图越尖锐，但当（L/λ）＞0.5时，除了与振子轴垂直的方向有最大的主瓣外，还可能出现付瓣。

因此，波瓣宽度越小，其方向性越强，性也强，干扰邻台的可能性小。

所以，对于超短波，微波等所用的天线，登记主瓣宽度这一指标，是十分重要的。

【方向性系数】方向性系数是用来表示天线向某一个方向集中辐射电磁波程度（即方向性图的尖锐程度）的一个参数。

为了确定定向天线的方向性系数，通常以理想的非定向天线作为比较的标准。

任一定向天线的方向性系数是指在接收点产生相等电场强度的条件下，非定向天线的总辐射功率对该定向天线的总辐射功率之比。

按照上面的定义，由于定向天线在各个方向上的辐射强度不等，故天线的方向性系数也随着观察点的位置而不同，在辐射电场最大的方向，方向性系数也最大。

通常如果不特别指出，就以最大辐射方向的方向性系数作为定向天线的方向性系数。

在中波和短波波段，方向性系数约为几到几十；在米波围，约为几十到几百；而在厘米波波段，则可高达几千，甚至几万。

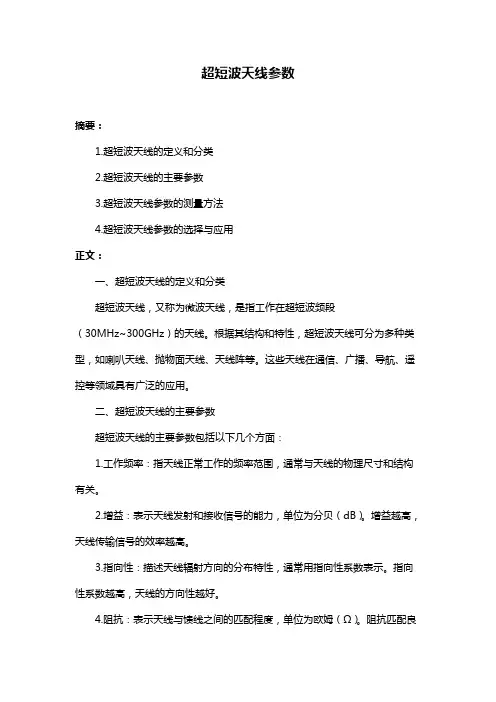

超短波天线参数摘要：1.超短波天线的定义和分类2.超短波天线的主要参数3.超短波天线参数的测量方法4.超短波天线参数的选择与应用正文：一、超短波天线的定义和分类超短波天线，又称为微波天线，是指工作在超短波频段（30MHz~300GHz）的天线。

根据其结构和特性，超短波天线可分为多种类型，如喇叭天线、抛物面天线、天线阵等。

这些天线在通信、广播、导航、遥控等领域具有广泛的应用。

二、超短波天线的主要参数超短波天线的主要参数包括以下几个方面：1.工作频率：指天线正常工作的频率范围，通常与天线的物理尺寸和结构有关。

2.增益：表示天线发射和接收信号的能力，单位为分贝（dB）。

增益越高，天线传输信号的效率越高。

3.指向性：描述天线辐射方向的分布特性，通常用指向性系数表示。

指向性系数越高，天线的方向性越好。

4.阻抗：表示天线与馈线之间的匹配程度，单位为欧姆（Ω）。

阻抗匹配良好的天线可以降低信号损耗，提高传输效率。

5.极化：描述天线辐射电磁波的电场方向，分为线性极化和圆极化两种。

极化方式的选择与应用场景有关。

三、超短波天线参数的测量方法超短波天线参数的测量方法主要包括以下几种：1.场强测试：通过测量天线前方的场强分布，可以得到天线的增益、指向性等参数。

2.阻抗测试：利用阻抗分析仪等设备，可以测量天线的阻抗特性，以评估其与馈线的匹配程度。

3.极化测试：通过测量天线辐射的电场方向，可以确定天线的极化方式。

四、超短波天线参数的选择与应用在选择超短波天线时，需要根据实际应用场景和需求来选择合适的参数。

例如，在通信系统中，需要选用增益高、指向性好的天线；在广播系统中，则需要选用阻抗匹配良好、辐射范围广的天线。

总之，超短波天线参数是评价天线性能和选择合适天线的重要依据。

超短波天线参数摘要：1.超短波天线的定义和应用2.超短波天线的主要参数3.影响超短波天线性能的因素4.如何选择合适的超短波天线参数正文：超短波天线是一种在超短波段（30MHz-300MHz）工作的天线，广泛应用于通信、广播、导航等领域。

在选择和使用超短波天线时，需要关注一些关键参数，以保证天线的性能符合需求。

一、超短波天线的定义和应用超短波天线是指工作在30MHz-300MHz频段的天线。

由于其波长较短，天线尺寸相对较小，因此便于安装和携带。

超短波天线在通信、广播、导航、遥控等领域有广泛应用。

二、超短波天线的主要参数1.频率：超短波天线的频率决定了其工作波段，通常根据应用需求来选择合适的频率。

2.增益：增益是衡量天线发射和接收信号能力的重要参数，增益越高，信号传输距离越远。

3.波瓣宽度：波瓣宽度是指天线辐射功率分布的范围，波瓣宽度越窄，天线的指向性越好。

4.阻抗：天线的输入阻抗应与馈线匹配，以保证信号传输的最大效率。

5.驻波比：驻波比是衡量天线与馈线匹配程度的指标，驻波比越小，匹配程度越好。

三、影响超短波天线性能的因素1.天线尺寸：天线尺寸对增益、波瓣宽度等参数有直接影响，需要根据实际需求和安装条件来选择合适的天线尺寸。

2.馈线：馈线的质量和特性阻抗对天线性能也有很大影响，应选择适合的天线馈线。

3.安装位置和环境：天线的安装位置和周围环境会影响天线的指向性、增益等性能。

四、如何选择合适的超短波天线参数在选择超短波天线参数时，需要根据实际应用需求来进行权衡。

例如，对于通信应用，需要关注天线的增益和波瓣宽度；对于广播应用，则需要关注天线的指向性和覆盖范围。

同时，还要考虑馈线、安装位置等因素，以确保天线的性能达到预期。

总之，超短波天线的参数选择和应用是一个复杂的过程，需要综合考虑多种因素。

超短波电台天线原理
超短波电台天线，是一种用于传输超短波信号的天线。

其工作原理是通过改变天线的
长度来调整频率，从而实现信号的传输。

在实际使用中，超短波电台天线的长度一般是
1/4波长或1/2波长。

超短波电台天线的最大特点是适用于局部传输。

由于信号传输距离与天线长度有关系，因此超短波电台天线的传输距离很短，一般只能在千米级别使用。

不过，由于超短波信号
传输速度快，抗干扰能力强，因此在短距离里，超短波电台天线非常实用。

另外，超短波电台天线适用于多种传输方式，包括地面传输、空中传输以及障碍物传
输等。

在地面传输方面，超短波电台天线通常包括一根柔性天线和一个接收器。

天线经过
收集，将信号传输到接收器，接收器再将信号发送到接收器所在地点。

空中传输方面，超
短波电台天线可以通过飞行器、卫星等方式进行传输。

在障碍物传输方面，超短波电台天
线可以通过水泵、行车等设备进行传输。

总之，超短波电台天线在短距离局部传输方面具有广泛的应用价值。

在实际运用中，
需根据具体情况进行选型，确保传输质量以及传输距离的可靠性。
