全钢子午线轮胎基本组成与结构1. 胎体（Tire Carcass）：胎体是轮胎的主体部分，它由多层尼龙、钢丝帘线和胶料组成。

尼龙帘线具有高强度和耐磨性，钢丝帘线则提供了更高的刚性和稳定性。

这些帘线交错编织在一起，形成多层结构，提供了轮胎的强度和支撑力。

胶料用于粘接并保护帘线和其他组件。

2. 胎面（Tread）：胎面是轮胎与地面接触的部分，由橡胶复合材料制成。

它具有花纹和凹槽，以提供更好的抓地力和排水性能。

胎面的设计取决于轮胎的用途，如高速公路行驶、城市驾驶或越野行驶。

3. 基层帘线（Belt Ply）：基层帘线位于胎面和胎体之间，由复合材料制成。

它们交叉覆盖在一起，提供额外的支撑力和稳定性。

基层帘线帮助减少胎面的变形，并改善轮胎的操控和操纵性能。

4. 内层胎帘线（Inner Liner）：内层胎帘线是轮胎内部与空气接触的部分，通常由合成橡胶制成。

它的作用是保持轮胎内部的稳定和密封性，防止空气泄漏。

5. 经编布（Bead）：经编布位于轮胎两侧，由高强度钢丝帘线和橡胶制成。

轮胎安装时，经编布会与轮毂相接，提供支撑和传递车辆上的力。

经编布的设计和形状因车辆的尺寸和类型而异。

6. 侧壁（Sidewall）：侧壁是轮胎胎体的侧面，用于保护胎体和提供辅助支撑力。

侧壁通常包含轮胎的尺寸、型号和其他相关信息。

以上是全钢子午线轮胎的基本组成和结构。

全钢子午线轮胎以其高强度、耐磨性和稳定性而被广泛应用于现代汽车。

每个组件的设计和材料选择都对轮胎的性能和性能有重要影响，因此制造商通常会进行精心设计和测试，以确保轮胎能够适应不同的路况和需求。

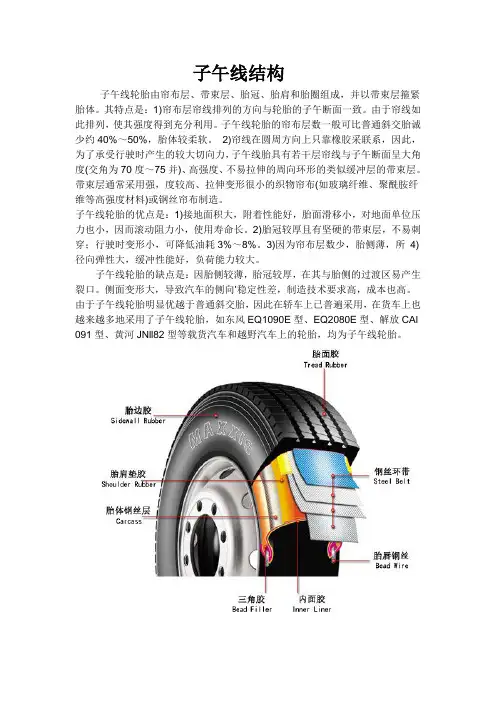

子午线结构
子午线轮胎由帘布层、带束层、胎冠、胎肩和胎圈组成，并以带束层箍紧胎体。

其特点是：1)帘布层帘线排列的方向与轮胎的子午断面一致。

由于帘线如此排列，使其强度得到充分利用。

子午线轮胎的帘布层数一般可比普通斜交胎诚少约40%～50%，胎体较柔软。

2)帘线在圆周方向上只靠橡胶采联系，因此，为了承受行驶时产生的较大切向力，子午线胎具有若干层帘线与子午断面呈大角度(交角为70度～75并)、高强度、不易拉伸的周向环形的类似缓冲层的带束层。

带束层通常采用强，度较高、拉伸变形很小的织物帘布(如玻璃纤维、聚酰胺纤维等高强度材料)或钢丝帘布制造。

子午线轮胎的优点是：1)接地面积大，附着性能好，胎面滑移小，对地面单位压力也小，因而滚动阻力小，使用寿命长。

2)胎冠较厚且有坚硬的带束层，不易刺穿；行驶时变形小，可降低油耗3%～8%。

3)因为帘布层数少，胎侧薄，所4)径向弹性大，缓冲性能好，负荷能力较大。

子午线轮胎的缺点是：因胎侧较薄，胎冠较厚，在其与胎侧的过渡区易产生裂口。

侧面变形大，导致汽车的侧向’稳定性差，制造技术要求高，成本也高。

由于子午线轮胎明显优越于普通斜交胎，因此在轿车上已普遍采用，在货车上也越来越多地采用了子午线轮胎，如东风EQ1090E型、EQ2080E型、解放CAl 091型、黄河JNll82型等载货汽车和越野汽车上的轮胎，均为子午线轮胎。

子午线轮胎是由米其林公司首次于1946年发明，其名因结构而得名，胎体材料(帘线层)呈径向排列，垂直于轮胎行驶方向，类似于径纬线，因此形象的将其称为子午线轮胎。

子午线轮胎结构图：。

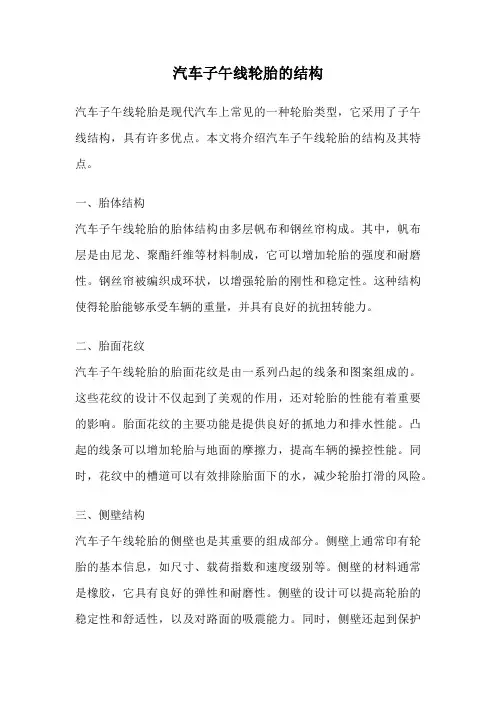

汽车子午线轮胎的结构汽车子午线轮胎是现代汽车上常见的一种轮胎类型，它采用了子午线结构，具有许多优点。

本文将介绍汽车子午线轮胎的结构及其特点。

一、胎体结构汽车子午线轮胎的胎体结构由多层帆布和钢丝帘构成。

其中，帆布层是由尼龙、聚酯纤维等材料制成，它可以增加轮胎的强度和耐磨性。

钢丝帘被编织成环状，以增强轮胎的刚性和稳定性。

这种结构使得轮胎能够承受车辆的重量，并具有良好的抗扭转能力。

二、胎面花纹汽车子午线轮胎的胎面花纹是由一系列凸起的线条和图案组成的。

这些花纹的设计不仅起到了美观的作用，还对轮胎的性能有着重要的影响。

胎面花纹的主要功能是提供良好的抓地力和排水性能。

凸起的线条可以增加轮胎与地面的摩擦力，提高车辆的操控性能。

同时，花纹中的槽道可以有效排除胎面下的水，减少轮胎打滑的风险。

三、侧壁结构汽车子午线轮胎的侧壁也是其重要的组成部分。

侧壁上通常印有轮胎的基本信息，如尺寸、载荷指数和速度级别等。

侧壁的材料通常是橡胶，它具有良好的弹性和耐磨性。

侧壁的设计可以提高轮胎的稳定性和舒适性，以及对路面的吸震能力。

同时，侧壁还起到保护轮胎内部结构的作用，避免因外界物体的碰撞而导致损坏。

四、气室结构汽车子午线轮胎内部有一个气室，用来装入充气的空气。

气室的结构通常由胎内衬胶和胎带组成。

胎内衬胶是一种特殊的橡胶材料，具有良好的密封性能，可以防止气体泄漏。

胎带则是一种纤维材料，用来增强气室的强度和稳定性。

气室的设计合理与否直接关系到轮胎的使用寿命和安全性，因此必须严格控制充气压力，避免过高或过低。

五、其他构造除了以上几个主要部分外，汽车子午线轮胎还包括许多其他构造。

例如，内衬胶可以起到防止气体渗透的作用；胎侧垫可以增加轮胎的刚性；胎底胶可以提高轮胎与轮毂的粘合力。

这些构造的设计和制造都需要严格遵循相关的标准和工艺要求，以确保轮胎的质量和性能。

总结起来，汽车子午线轮胎的结构包括胎体结构、胎面花纹、侧壁结构、气室结构和其他构造。

子午线轮胎的结构特点及其生产工艺一、结构特点：1.采用子午线结构：子午线轮胎采用纤维帘布及钢丝帘布交织而成，形成一个全新的胎体结构。

这种结构相比辐射线轮胎具有更高的强度和耐用性。

2.胎体材料选用优质橡胶：子午线轮胎的胎体使用高性能的橡胶材料，使其具有更好的耐磨性和耐候性。

同时，还可以提高轮胎的抓地力和操控性能。

3.均匀的接地面压力：子午线轮胎的胎体结构使得胎面能够均匀接触地面，从而能够提供更好的操控性和稳定性。

与此相比，辐射线轮胎容易产生翘边现象，导致接地面压力不均匀。

4.轻量化设计：子午线轮胎采用轻量化设计，可以降低整个车辆的重量。

这不仅能够提高燃油效率，还可以减少对悬挂系统的负荷，延长整个车辆的寿命。

5.提高操控稳定性：子午线轮胎具有更好的操控稳定性。

它的侧壁硬度较高，能够有效地提高转向的反应性能和操控精准性。

同时，胎体的强度也更好，能够有效地减少轮胎的变形和变形。

二、生产工艺：1.帘布制备：子午线轮胎的制造首先要准备帘布。

帘布包括纤维帘布和钢丝帘布。

纤维帘布使用高强度的化学纤维材料制成，而钢丝帘布则使用优质的钢丝制作。

这些帘布需要经过拉拔、涂胶等工艺处理，使其具备一定的强度和柔韧性。

2.胎体制造：将帘布和橡胶胶料进行复合，并通过压延工艺将其制成胎体。

在压延过程中，要保证帘布与橡胶充分贴合，胎体整体均匀且无气泡。

3.胎面制造：将橡胶胶料经过塑炼工艺制成带有花纹的胎面。

4.胎体与胎面的组装：将制备好的胎体与胎面进行组装，并使用机械或自动化设备进行粘合，确保它们牢固地连接在一起。

5.硫化处理：将组装好的轮胎放入硫化机中进行硫化处理。

硫化温度、时间和压力需要根据轮胎型号和要求进行调整。

6.完整性检测：对硫化后的轮胎进行外观和质量检测，确保轮胎没有质量问题。

7.成品包装：对合格的轮胎进行包装，以防止在运输和储存过程中受到损坏。

总结：子午线轮胎相比辐射线轮胎具有更好的性能和耐用性。

它的生产工艺包括帘布制备、胎体制造、胎面制造、胎体与胎面的组装、硫化处理、完整性检测和成品包装等步骤。
