欧姆定律拔高练习

欧姆定律强化拔高试题一．选择题（共15小题）1．如图所示，探究“电流跟电压的关系”实验中，下列说法不正确的是（）A．探究电流跟电压的关系时，需要控制导体的电阻一定B．滑动变阻器可以起到改变定值电阻两端电压的作用C．实验的结论是：电流跟电压成反比D．多次实验是为了得到电流跟电压之间的定量关系2．在“探究通过导体的电流与电阻的关系”实验中，如图，电阻R两端的电压始终保持2.4V不变。

闭合开关，下列判断正确的是（）A．电阻R由5Ω更换为10Ω时，滑动变阻器接入电路中的电阻应变大B．电阻R由5Ω更换为10Ω时，且电压不变，电流表示数会变大C．电压表的示数为零，且电流表示数很大，则该电路断路D．若想使滑动变阻器接入电路的电阻变大，应将滑片P向右移动3．下列各电路中，电源电压不变。

先闭合开关S，再闭合开关S1，电流表示数不变的是（）A．B．C．D．4．如图所示是某种压力传感器的原理图，其中弹簧上端和滑动变阻器R2的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻，电源电压保持不变。

闭合开关S，当压力F 增大时（）A．电流表示数变大B．电压表示数变大C．电压表示数跟电流表示数乘积变小D．电压表示数跟电流表示数之比变小5．如图所示的电路中，R1、R2其中一个电阻发生了故障。

开关S从断开到闭合，电压表指针的位置不变，下列分析正确的是（）A．若电流表有示数，则R1断路B．若电流表有示数，则R2短路C．若电流表无示数，则R1断路D．若电流表无示数，则R2断路6．小明同学用如图所示的电路做实验时，发现电路出现了故障。

如果只有L1或L2其中一处出现电路故障，那么，以下分析中正确的是（）A．若电流表无示数，电压表有示数，那么L1短路B．若电流表无示数，电压表无示数，那么L2断路C．若电流表有示数，电压表有示数，那么L1断路D．若电流表有示数，电压表无示数，那么L2短路7．如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不能测出未知电阻R x阻值的电路是（）A．B．C．D．8．如图所示，是检查酒驾的电路原理图，图中酒精传感器的电阻R m与酒精气体的浓度成反比。

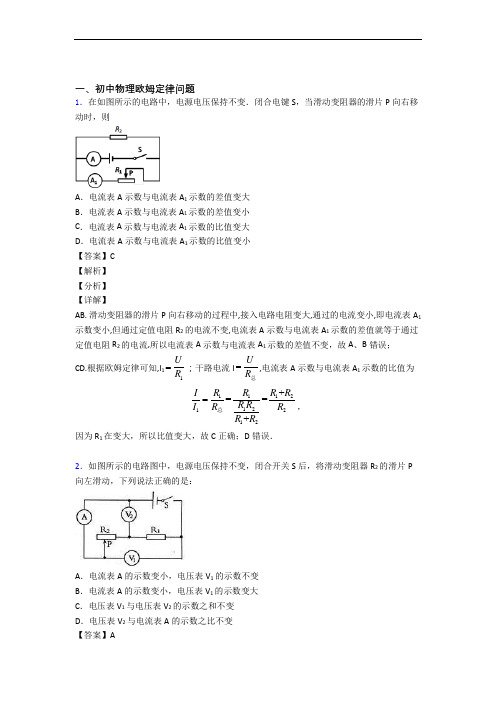

一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．3．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．4．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A ．大于4WB ．等于4WC ．小于4WD ．无法确定【答案】A 【解析】 【分析】 【详解】 根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W ”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V ，所以这只灯泡消耗的功率大于4W ．5．如图所示，电源电压恒为9V ，电压表的量程为0~3V ，电流表的量程为0~0.6A ，滑动变阻器的规格为“24Ω 0.8A ”，灯泡标有“3V 1.5W ”字样。

欧姆定律单元测试卷06（拔高卷）学校:___________姓名：___________班级：___________考号：___________一、单选题(共30分)1．(本题3分)（2020·北京市陈经纶中学分校望京实验学校）在探究“导体中的电流跟导体两端的电压的关系”时，小阳同学设计了如图所示的电路。

为了完成实验探究，下列说法正确的是（）A．改变R的阻值B．保持R的阻值不变C．保持R中通过的电流不变D．保持R两端的电压不变2．(本题3分)（2020·四川·成都市树德实验中学）对于“探究电流与电阻的关系”和“伏安法测电阻”的这两个实验，下列说法中错误的是（）A．它们的实验电路在教科书中是相同的B．它们都是采用控制变量的研究方法C．前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D．后者多次测量的目的是取电阻的平均值，减小误差3．(本题3分)（2020·福建·厦门市莲花中学）如图电路中，先闭合开关S1，灯泡L1发光；再闭合S2时，灯泡L1的亮度及电流表示数变化的情况是（）A．L1亮度不变，电流表示数变大B．L1亮度不变，电流表示数变小C．L1变暗，电流表示数不变D．L1变暗，电流表示数变大4．(本题3分)（2021·天津南开·）如图所示，若A、B两点接入10 Ω的电阻时，闭合开关S 后，电流表的示数为0.5 A，若A、B两点间接入20 Ω的电阻时，闭合开关S后，电流表的示数（）A．等于0.25 A B．小于0.25 A C．大于0.25 A D．无法判断5．(本题3分)（2020·四川·双楠实验学校）如图所示电路中，R1=3Ω，R2=6Ω，当开关S1与S2闭合、S3断开时，电流表的示数为I1；当开关S1与S3闭合、S2断开时，电流表的示数为I2，则I1与I2的比值为（）A．1:2B．2:1C．2:3D．3:26．(本题3分)（2021·辽宁·东北育才双语学校）如图所示电路中，电源电压恒为6V，电流表量程为0～0.6A。

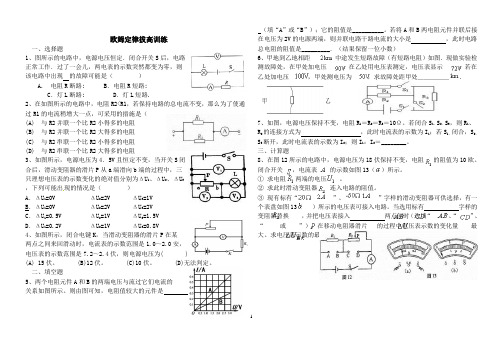

1欧姆定律拔高训练一、选择题1、图所示的电路中，电源电压恒定．闭合开关S 后，电路 正常工作．过了一会儿，两电表的示数突然都变为零，则 该电路中出现 的故障可能是（ ）A. 电阻R 断路; B ．电阻R 短路; C ．灯L 断路; D ．灯L 短路.2、在如图所示的电路中，电阻R2<R1，若保持电路的总电流不变，那么为了使通过R1的电流稍增大一点，可采用的措施是（ ） (A) 与R2并联一个比R2小得多的电阻 (B) 与R2并联一个比R2大得多的电阻 (C) 与R2串联一个比R2小得多的电阻 (D) 与R2串联一个比R2大得多的电阻3、如图所示，电源电压为4．5V 且恒定不变，当开关S 闭 合后，滑动变阻器的滑片P 从a 端滑向b 端的过程中，三 只理想电压表的示数变化的绝对值分别为ΔU 1、ΔU 2、ΔU 3 ，下列可能出现的情况是（ ） A ．ΔU 1=0V ΔU 2=2V ΔU 3=1V B ．ΔU 1=0V ΔU 2=2V ΔU 3=2V C ．ΔU 1=0.5V ΔU 2=1V ΔU 3=1.5V D ．ΔU 1=0.2V ΔU 2=1V ΔU 3=0.8V4、如图所示，闭合电键K ，当滑动变阻器的滑片P 在某 两点之间来回滑动时，电流表的示数范围是1.0～2.0安， 电压表的示数范围是7.2～2.4伏，则电源电压为( ) (A) 15伏。

(B)12伏。

(C)10伏。

(D)无法判定。

二、填空题5、两个电阻元件A 和B 的两端电压与流过它们电流的 关系如图所示。

则由图可知，电阻值较大的元件是（填“A ”或“B ”）；它的阻值是__________。

若将A 和B 两电阻元件并联后接在电压为2V 的电源两端，则并联电路干路电流的大小是 ，此时电路总电阻的阻值是_________．（结果保留一位小数）6、甲地到乙地相距 ，中途发生短路故障（有短路电阻）如图．现做实验检测故障处，在甲处加电压 ，在乙处用电压表测定，电压表显示 ；若在乙处加电压 ，甲处测电压为 ，求故障处距甲处＿＿＿＿＿．7、如图，电源电压保持不变，电阻R 1＝R 2＝R 3＝10Ω。

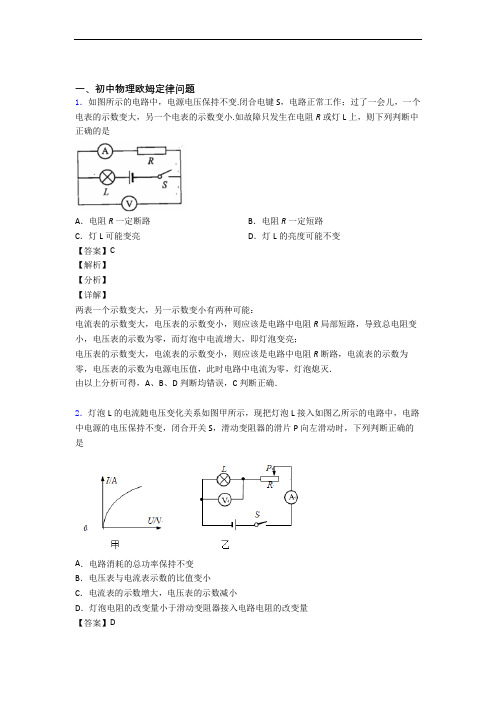

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。

故选D。

3．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。

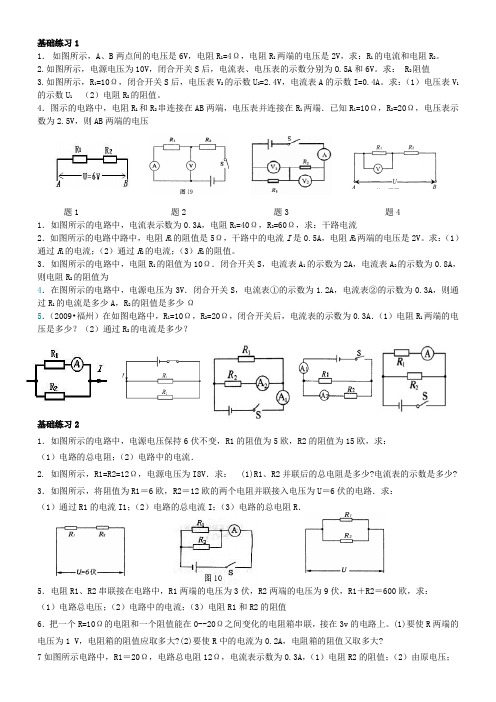

基础练习11．如图所示，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，求：R1的电流和电阻R2。

2.如图所示，电源电压为10V，闭合开关S后，电流表、电压表的示数分别为O.5A和6V。

求： R2阻值3.如图所示，R1=10Ω，闭合开关S后，电压表V2的示数U2=2.4V，电流表A的示数I=0.4A。

求：（1）电压表V1的示数U1（2）电阻R2的阻值。

4．图示的电路中，电阻R1和R2串连接在AB两端，电压表并连接在R1两端．已知R1=10Ω，R2=20Ω，电压表示数为2.5V，则AB两端的电压题1 题2 题3 题4 1．如图所示的电路中，电流表示数为0.3A，电阻R1=40Ω，R2=60Ω，求：干路电流2．如图所示的电路中路中，电阻R1的阻值是5Ω，干路中的电流I是0.5A，电阻R2两端的电压是2V。

求：（1）通过R1的电流；（2）通过R2的电流；（3）R2的阻值。

3．如图所示的电路中，电阻R1的阻值为10Ω．闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A，则电阻R2的阻值为4．在图所示的电路中，电源电压为3V．闭合开关S，电流表①的示数为1.2A，电流表②的示数为0.3A，则通过R1的电流是多少A，R2的阻值是多少Ω5．（2009•福州）在如图电路中，R1=10Ω，R2=20Ω，闭合开关后，电流表的示数为0.3A．（1）电阻R1两端的电压是多少？（2）通过R2的电流是多少？基础练习21．如图所示的电路中，电源电压保持6伏不变，R1的阻值为5欧，R2的阻值为15欧，求：（1）电路的总电阻；（2）电路中的电流．2. 如图所示，R1=R2=12Ω，电源电压为I8V．求： (1)R1、R2并联后的总电阻是多少?电流表的示数是多少? 3．如图所示，将阻值为R1＝6欧，R2＝12欧的两个电阻并联接入电压为U＝6伏的电路．求：（1）通过R1的电流I1；（2）电路的总电流I；（3）电路的总电阻R．5．电阻R1、R2串联接在电路中，R1两端的电压为3伏，R2两端的电压为9伏，R1＋R2＝600欧，求：（1）电路总电压；（2）电路中的电流；（3）电阻R1和R2的阻值6．把一个R=10Ω的电阻和一个阻值能在0--20Ω之间变化的电阻箱串联，接在3v的电路上。

提高题 欧姆定律★1 ．如图8所示，当开关S 闭合时，电表示数 ( )A ．A 1、A 2均变大B ．A 1变大，A 2不变C ．A 1不变，A 2变大D ．A 1、A 2均不变★★2 ．所示的电路中，电源两端电压为6V 并保持不变，定值电阻R 1的阻值为100Ω，滑动变阻器R 2的最大阻值为50Ω。

当开关S 闭合，滑动变阻器的滑片P 由b 端移到a 端的过程中，下列说法中正确的是( )A ．电压表的示数变大，电流表的示数变小B ．电流表和电压表的示数都不变C ．电流表的示数变化范围为0.2A~0.6AD ．电压表的示数变化范围为1V~6V★★3．如图所示，电源电压不变，开关S 闭合，滑动变阻 器R 1的滑片P 向右移动时，电表的示数变化情况是 ( )A ．电流表示数减小，电压表示数增大B ．电流表示数减小，电压表示数减小C ．电流表示数增大，电压表示数减小D ．电流表示数增大，电压表示数增大★★4．如图所示的电路中，开关S 闭合后，电压表V l 、V 2的读数分别为6V 、4V ．则电阻R 1与R 2的阻值之比是 ( )A ．3:2B ．2:3C ．2:1D ．1:2★★5．如图6所示的四种电路中，电阻R 0为已知，当通过闭合或断开电路中的不同开关时，不能测算出未知电阻R x 阻值的电路是 ( )★★★6．如图所示电路，电源电压恒定，闭合开关S 后，将滑动变阻器滑片从左端向右端移动过程中 ( )A ．电压表V 1的示数变大，电路消耗总功率不变B ．电流表A 的示数变大，电阻R 1功率不变C ．电压表V 2的示数变小，电阻R 3功率变大D ．电压表V 2示数的减小值等于电压表V 1示数的增大值★★★7．如图所示，当变阻器的滑片P 置于某一位置时，R 1、R 2两端的电压分别为U 1、U 2，当滑片P 置于另一位置时，R 1、R 2两端的电压分别为U’1、U’2．若ΔU 1=| U 1- U’1|，ΔU 2=| U 2- U’2|，则 ( ) A ．ΔU 1<ΔU 2B ．ΔU 1>ΔU 2C ．ΔU 1=ΔU 2D ．无法判断S 1R 0 S 2R x S 2S 1 R 0 R x S 1 S 2R x S 2 R x R 0 S 1R 0★★★8．在如图所示的电路中，电源电压恒定，R1为一定值电阻，R2为滑动变阻器．开关S闭合后，当滑动变阻器的滑片P在a、b之间滑动的过程中，电压表的示数最大为4 V，电阻R1的电功率变化范围是0.8 W～7.2 W，则P从a端滑至b端的过程中，电流表的示数( )A．从1.8 A变化至0.2 AB．从0.4 A变化至1.2 AC．从1.2 A变化至0.4 AD．从0.2 A变化至1.8 A★★★9．如图所示，水平的传送带上放一物体，物体下表面及传送带上表面均粗糙，导电性能良好的弹簧的右端与物体及滑动变阻器滑片相连，弹簧左端固定在墙壁上，不计滑片与滑动变阻器线圈间摩擦。

v压敏电阻REA It 1 t 2 t 30 （a ）（b ）电路动态分析、含容电路、U-I 图像、P-I 图像小练1.在如图所示的电路中，E 为电源电动势，r 为电源内阻，R 1和R 3 均为定值电阻，R 2为滑动变阻器。

当R 2的滑动触点在a 端时合上开关S ，此时三个电表A 1、A 2和V 的示数分别为I 1、I 2和U 。

现将R 2的滑动触点向b 端移动，则三个 电表示数的变化情况是（ ）A ．I 1增大，I 2不变，U 增大B ．I 1减小，I 2增大，U 减小C ．I 1增大，I 2减小，U 增大D ．I 1减小，I 2不变，U 减小2.（07·广东A 物理8）.压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图（a ）所示，将压敏电阻和一块挡板固定在绝缘小车s 上，中间放置一个绝缘重球。

小车向右做直线运动过程中，电流表示数如图（b ）所示，下列判断正确的是 （ ）A ．从t 1到t 2时间内，小车做匀速直线运动B ．从t 1到t 2时间内，小车做匀加速直线运动C ．从t 2到t 3时间内，小车做匀速直线运动D ．从t 2到t 3时间内，小车做匀加速直线运动3.如图所示电路中，电源内阻不能忽略，两个电压表均为理想电表。

当滑动变阻器R 2的滑动触头p 移动时，关于两个电压表V 1与V 2的示数，下列判断正确的是（ ） A. p 向a 移动，V 1示数增大、V 2的示数减小 B. p 向b 移动，V 1示数增大、V 2的示数减小C. p 向a 移动，V 1示数改变量的绝对值小于V 2示数改变量的绝对值D. p 向b 移动，V 1示数改变量的绝对值大于V 2示数改变量的绝对值4．如图1所示，电源的电动势和内阻分别为ε、r ，在滑动变阻器的滑片P由a 向b 移动的过程中，电流表、电压表的示数变化情况为 （ ） A ．电流表先减小后增大，电压表先增大后减小 B ．电流表先增大后减小，电压表先减小后增大 C ．电流表一直减小，电压表一直增大 D ．电流表一直增大，电压表一直减小A A V SRR Ra bE r图1V 1V 2S R 1 R 2 p ab E r5.某实物投影机有10个相同的强光灯L1～L10(24V/200W)和10个相同的指示灯X1～X10(220V/2W),将其连接在220V交流电源上，电路见题18图，若工作一段时间后，L2灯丝烧断，则，（）A. X1的功率减小，L1的功率增大。

欧姆定律易错题拔高练（一）一、填空题1.为了纪念将他的名字命名为电阻的单位，他研究的重要物理规律内容是，表达式为2.8V的电压加在用电器两端时，通过的电流是0.4A，该用电器的电阻是Ω；将10V的电压加在同一用电器两端时，通过电路的电流是A；如果用电器两端的电压为零，该电阻的阻值是Ω。

3.在如图所示的电阻网格中，AB、BC、CD、DA四根电阻丝的阻值为r，其余各电阻丝的阻值都相等，但阻值未知，测得AC两点之间的总电阻为R，若将AB、BC、CD、DA四根电阻丝皆换成阻值为2r的电阻丝，则AC两点之间的总电阻为。

4.如图为某种灯泡的电流I与电压U的关系图象.若有6只这种灯泡串联接在电压为6V的电源上，通过灯泡的电流为 A；若把一只这种灯泡与一电阻并联接在电压为6V的电源上，总电流为1.5A，则该电阻的阻值为 .5.如图a所示，电源电压保持不变，R1=10Ω．当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图b线段AB表示。

电源电压V；滑片P滑到ab中点时电压表的示数V6.如图所示的电路中,电源电压保持不变,开关S1闭合、S2断开时,当滑动变阻器的滑片P向右移动,电压表的示数与电流表的示数的比值将_____;若将开关S2也闭合,电压表的示数将_____(均填“变小”“不变”或“变大”)7.图甲是小灿探究“导体中电流与电阻的关系”的实验电路图。

图乙是他根据实验数据描绘出的I-R关系图象。

若电源电压为4.5V，实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，当R的电阻由10Ω更换为15Ω时，闭合开关后，滑动变阻器的滑片应向_________（选填“A”或“B”）端滑动，使电阻的两端电压为_________V；为完成实验，滑动变阻器的阻值至少为_________Ω。

8.在图2所示的电路中，定值电阻的阻值R0和电源电压U均为已知。

在a、b间接入一个未知电阻R X，闭合开关，电压表的示数为U X，则由已知量和测得量可以推出：R x＝，RX的电功率P X＝。

R 1R 2《欧姆定律》训练题一、选择题（每题2分，共28分）1、从欧姆定律可以导出公式R= U/I ，下列说法正确的是 ( ) A ．当电压U 增大为原来的2倍时，电阻R 也增大为原来的2倍 B ．当电流I 增大为原来的2倍时，电阻R 减小为原来的二分之一 C ．通过导体的电流若为零，电阻也为零 D ．即使导体两端的电压为零，电阻也不为零2、小明在研究通过导体的电流时，根据测量数据绘制出如图所示的I-U 图像。

对此作出的判断中，错误的是：（ ） A ．通过R 1的电流与它两端所加电压成正比 B ．通过R 2的电流与它两端所加电压不成正比C ．将它们串联接入到同一电路中时，通过R 1的电流较小D ．将它们并联连接到两端电压为1.5V 的电路中时，通过干路的电流大约是0.46A 3、如图甲所示，闭合开关S 后，两相同电压表的指针偏转都如图乙所示，则L 1和L 2两灯的电阻之比为（ ）A ．1：4B 。

4：1C 。

1：5D 、。

5：14、如图所示，电源电压保持不变，闭合开关S 1、S 2，电压表示数为6V ，电流表示数为0.6A ，断开S 2后，电压表示数变为2V ，则R 2的电阻和电源电压分别是（ ） A ．10Ω、9V B ．20Ω、6V C ．20Ω、9V D ．10Ω、6V5、如图6所示电路，电源电压保持不变，当闭合开关S ，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U －I ”关系图像如图7所示。

则下列判断正确的是（ ） A ．电源电压为10VB ．定值电阻R 1的阻值为20ΩC ．滑动变阻器R 2的阻值变化范围为0～10ΩD ．变阻器滑片在中点时，电流表示数为0.3A6、如图所示的电路中，闭合开关，滑动变阻器滑片向右滑动的过程中（ ）A ．灯泡L 1变亮、L 2亮度不变B ．灯泡L 1变亮、L 2变暗第4题图C．灯泡L1亮度不变、L2变亮D．灯泡L1变暗、L2变亮7、如图所示，电源电压保持不变，当闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法中正确的是（）A.电压表V1的示数增大，电压表V2的示数减小B.电阻R1和R2消耗的功率的变化量一定相等C.电压表V1减小的示数等于电压表V2增大的示数D.电压表V1减小的示数小于电压表V2增大的示数8、如图所示的电路，电源电压不变，当开关S1、S2都闭合，电流表的示数为0.5A，电压表的示数12V；断开电路后，将电压表、电流表的位置互换，S1断开、S2闭合，电流表的0.3A。
