中考物理阶段性测试(十二)电学综合【含答案解析】

初三物理电学综合专题试题答案及解析1.明亮同学的家中有一台微电脑控制的电热水壶，如图所示．该电热水壶可以将水从桶中自动抽到壶中并自动加热至水烧开．明亮同学观察该电热水壶的铭牌时发现其额定加热功率模糊不清晰，其它铭牌标记均清晰（如表所示）；烧水前他关掉家里其它用电器，只接通电热水壶控制开关，小电动机开始额定电压下用5s时间将水从桶中提升了0.8m加至电热水壶满刻度处自动停止加水，此时显示水温为20℃，电热水壶加满水后开始在额定电压下烧水至水温为100℃时自动断开电路停止工作．明亮同学还观察到，在电热水壶烧水的过程中，家里标有3000r/kW•h的电能表在30s内转盘转了50转．（g=10N/kg，ρ水=1.0×103kg/m3，c水=4.2×103J/（kg•℃））．求：（1）小电动机提升水的工作效率；（2）电热水壶的额定加热功率；（3）如果在用电高峰时明亮同学家中的实际电压是额定电压的90%，电热水壶在此电压下烧水时的加热效率为90%，试计算在用电高峰时烧开该壶水所需的时间．【答案】（1）64%；（2）2000W；（3）460.9s【解析】（1）由ρ=m/V可得，水的质量：m=ρV=1×103kg/m3×2×10﹣3m3=2kg；则水的重力：G=mg=2kg×10N/kg=20N；有用功：W有=Gh=20N×0.8m=16J；电动机消耗的电能W=P机t=5W×5s=25J；电动机工作效率η机=×100%=×100%=64%；（2）根据电能表上标的参数“3000r/kW•h”的含义可知，当电能表上转盘转50转时，用电器消耗的电能W=×1kW•h=kW•h=6×104J．所以热水壶的额定加热功率P加=W/t==2000W．（3）把2L水从20℃加热到100℃吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×2kg×（100℃﹣20℃）=6.72×106J；∵热水壶的额定加热功率P加=2000W，∴由P=得：加热电阻为：R===24.2Ω，当实际电压是额定电压的90%，其实际功率为P实===1620W，由题意可知：Q吸=P实t′η′，则加热时间t′===460.9s．【考点】电功与热量的综合计算2.(1)回顾实验和探究（请将下列实验报告中的空缺部分填写完整）如图是小雨通过改变通电螺丝管中电流方向或线圈的缠绕方向观察到的现象，请根据图甲、乙、丙中小磁针的指向，判定并标出图丁中小磁针的N、S极．请标出图中电源的正、负极请在方框中画出实验电路图：如图所示的图象中，能正确表示电阻一定时电流与电压关系的图线是___．将上述实验电路中的定值电阻换成标有“2.5V 0.3A”的小灯泡，在测量小灯泡的电功率时，两电表示数如图所示，此时小灯泡的实际功率为____W．若要使小灯泡正常发光，应将滑动变阻器的滑片向____移动．【答案】（1）如下图；转换；安培；如下图；（2）如下图；0.1A；a；0.48；左．【解析】（1）从甲图可以看出甲小磁针左端为N极，所以螺线管右端为S极；比较甲和乙图可以看出，改变通电螺线管中电流方向，通电螺线管磁场方向改变。

电学综合测试卷一、选择题（共36分）1、当某导体两端的电压为3V时，通过导体的电流为0.3A，如果导体两端的压再增加6V,那么导体中的电流为（）A.0.6AB.0.3AC.0.9AD.0. 1A2、关于电流、电压和电阻的关系，下列说法中正确的是（）A.导体的电阻与电压成正比，与电流成反比B.导体的电阻越大，这段导体两端的电压就越高C.导体两端的电压越高，通过这段导体的电流就越大D.通过导体的电流越大这段导体的电阻就越小3、如图所示的电路，闭合开关，小灯泡正常发光。

若将小灯泡和电流表的位置互换，则闭合开关后的现象是( )A.小灯泡不发光，电压表没有示数B.小灯泡不发光，电流表没有示数C.小灯泡正常发光．电压表没有示数D.小灯泡正常发光，电流表没有示数4、如图所示,电源电压不变,小灯泡标有“6V3W”的字样,滑动变阻器的滑片在中点时,灯正常发光.当滑片向b端移动时,下列说法正确的是( )A. 电流表的示数变大B. 电压表的示数变小C. 灯的实际功率大于3WD. 电路中的总功率变小5、在下图所示的电路中，当开关闭合后，滑动变阻器滑片P向左移动时，对电表读数的变化，分析正确的是（）A. 电流表A的示数变小,两电压表示数不变B. 电流表A、电压表V1示数都变大,电压表V2示数变小C. 电流表A、电压表V1示数都减小,电压表V2示数增大的示数和电流表A的示数的比值不变D. 电压表V26、如图所示，电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是（）A.A1表读数不变、A2表读数变小、V表读数变小B. A1表读数变大、A2表读数变大、V表读数不变C. A1表读数变小、A2表读数变大、V表读数变大D. A1表读数不变、A2表读数变大、V表读数不变7、如图所示电路中，R1的阻值为4 Ω，当开关S1和S2都闭合时，电流表示数为3 A；当只闭合S2时，电流表示数为2 A。

下列说法正确的是( )A．电源电压为6 VB．R2的阻值为1 ΩC．S1和S2都闭合时，R2消耗的功率为18 WD．只闭合S2时，电路消耗的总功率为24 W8、如图所示是检测酒精浓度的测试仪原理图,图中电源电压恒定为8V,R1为定值电阻,酒精气体传感器R2的阻值随酒精气体浓度的增大而减小.当酒精浓度为0时,R2=60,此时电压表示数为2V.以下说法错误的是（）A.若酒精气体浓度越大,电压表和电流表示数都越大B.定值电阻R1的阻值为20ΩC.酒精浓度为0时,电路消耗的总功率为0.6WD.若电流表示数达到0.2A时,表示酒驾,此时R2消耗的电功率为0.8W9、某型号电饭锅具有保温与加热两种功能,其简化电路如图所示,R1、R2均为电热丝,下列说法正确的是（）A.S、S2闭合时,电饭锅处于加热状态B.S1、S2闭合时,电饭锅处于保温状态C.S闭合、S2断开时,电饭锅处于加热状态D.S1断开、S2闭合时,电饭锅处于保温状态10、汽车转向灯电路要求：左转弯时左前左后转向灯同时亮，右转弯时右前右后转向灯同时亮，不能出现操作转向开关时左、右转向灯同时亮的情况，且其中一盏灯损坏了不影响其它转向灯的工作。

最新中考物理电学综合习题及答案解析一、电磁学综合题1．（5）由P 损=I 2R 知，P 损和I 、R 有关，为保证用户的电器正常工作，I 不能改变，只能减小R ，两地输电线的电阻R 和输电线的长度、粗细、材料有关，因两地的距离不变，只有通过改变输电线的材料，即用电阻率更小的导体材料，或者换用较粗导线来减小R 达到减小输电线的损失。

（2019·江苏省锡山高级中学实验学校中考模拟）药壶主要用于煎煮药草，炖煮补品、汤料、咖啡等，其有不同档位设置，适合炖煮煎药文武火之需。

如图为一款陶瓷电煎药壶，其工作电路简化为如图所示，它在工作时，有高火加热、文火萃取和小功率保温三个过程，已知正常工作时，电源电压为220V ，高火加热功率为500W ，文火萃取功率为100W ，若壶中药液的总质量为1kg ，且在额定电压下煎药时，药液的温度与工作时间的关系如图所示。

（1）观察图像中高火加热过程可知：电煎药壶在后半段时间的加热效率比前半段的加热效率____________。

上述高火加热过程中，1kg 药液所吸收的热量是多少_______？（()3c 4.210J /kg =⨯药℃）（2）分析电路可知：当a S 接2，同时b S 断开时，电路处于文火萃取阶段，则电煎药壶在保温状态时a S 应接____________，同时b S ____________（填“闭合”或“断开”），此时电煎药壶的额定保温功率是多少瓦_________？ 【答案】高 3.36510⨯J 1 断开 80W 【解析】 【详解】（1）在高火加热的前、后半段时间内，功率不变、时间相同，由W=Pt 可知消耗的电能相同；由图3可知前半段药液温度升高的温度值小、后半段温度升高的温度值大，而药液的质量不变、比热容不变，由Q =cmt,可知前半段药液吸收的热量少，由ηQ W=吸可知，后前半段的加热效率比前半段的加热效率高； 1kg 药液所吸收的热量：Q=c 药液mt =4.2310⨯J/（kg ℃）⨯1kg ⨯(9818-℃℃)=3.36510⨯J.当接1，同时断开时，电路中、串联，电路中电阻最大，由可知此时电功率较小，处于小功率保温状态；（2）当a S 接1，同时b S 断开时，电路中R 1、R 2串联，电路中电阻最大，由P=2U R可知此时电功率较小，处于小功率保温状态；2．答：（1）电饭煲在高温档时，开关S 应与触点2接触；（2）电阻R 的阻值为2156Ω；（3）电饭煲产生的热量为6.6×105J ；（2019·天津中考模拟）如图甲所示是一种常见的电热水袋，图乙是它的电路结构示意图，其性能指标如下表所示。

专题十二 电学综合计算题题型一：电学基础计算1．（2021·广东中考真题）如图甲电路，电源电压不变，闭合开关S ，将滑动变阻器R 的滑片P 由a 移动到b 时，R 0的电功率和电流的P-I 关系图像如图乙所示，求： （1）电源电压；（2）滑动变阻器的最大阻值。

【答案】（1）9V ；（2）72欧 【详解】解：（1）当滑片P 在b 端时，只有R 0工作，电流最大为b 0.5A I =电源电压为b 4.5W =9V 0.5A P U I == （2）R 0的阻值为0b 9V 18Ω0.5AU R I === 当滑片P 在a 端时，电阻最大，电流最小，此时a 0.1A I =总电阻为a 9V 90Ω0.1AU R I ===总 滑动变阻器最大电阻为0=90Ω18 Ω72ΩR R R -=-=总滑答：（1）电源电压为9V ；（2）滑动变阻器的最大阻值为72Ω。

2．（2021·江苏扬州市·中考真题）如图所示为模拟调光灯电路，电源电压恒为6V ，灯泡标有“2.5V0.5A”字样（灯阻值不变），滑动变阻器标有“20Ω1A ”字样， （1）求灯泡正常发光时的电功率；（2）求灯泡正常发光时滑动变阻器接入电路的阻值； （3）该电路设计是否有缺陷?如有，请给出解决办法。

【答案】（1）1.25W ；（2）7Ω；（3）见解析 【详解】解：（1）灯泡正常发光时的电功率P L =U L I L =2.5V×0.5A=1.25W（2）灯泡正常发光时通过电路的电流是0.5A ，滑动变阻器接入电路的阻值L 6V V=0.5AU U U R I I -==滑滑-2.5=7Ω （3）因为当灯泡正常发光时，滑动变阻器接入电路中的电阻不为零，所以不足是：再移动滑动变阻器的滑动片时，可能会使灯泡烧坏；改进的措施：串联一个保护电阻。

答：（1）灯泡正常发光时的电功率是1.25W ；（2）灯泡正常发光时滑动变阻器接入电路的阻值是7Ω； （3）见解析。

最新中考物理电学综合习题及详细答案解析一、电磁学综合题1．（3）水吸收的热量：Q 吸=c 水m （t -t 0）=4.2×103J/（kg·℃）×4kg×（80℃-20℃）=1.008×106J ，则至少需要的时间：t =61.00810J 1800WQ P ⨯=吸最大=560s 。

（2019·河南郑州外国语中学中考模拟）如图甲为小颖同学设计的电热水器的原理图，该电热水器具有加热、保温功能，图甲中电磁继电器（线圈电阻不计）、热敏电阻R 、保护电阻R 0、电压恒为6V 的电源U 1、导线等组成控制电路，当电磁铁线圈中的电流I ＜10mA 时，继电器上方触点和触点c 接通；当电磁铁线圈中的电流I ≥10mA 时，电磁铁的衔铁被吸下，继电器下方触点a 、b 接通，热敏电阻中允许通过的最大电流I 0=15mA ，其电阻R 随温度变化的规律如图乙，热敏电阻和加热电路中的三只电阻R 1、R 2、R 3均置于储水箱中，已知R 1=33Ω、R 2=66Ω、R 3=154Ω、U 2=220V 。

（1）衔铁被吸下时，电热水器处于____（“保温”或“加热”）状态。

（2）已知该热水器的加热效率为80%，则在加热状态下10分钟能将多少千克的水从20℃加热到50℃；____（结果保留一位小数）（3）为使控制电路正常工作，保护电阻R 0的阻值至少为多大？_____若R 0为该值，衔铁刚好被吸下时储水箱中水温是多少？____【答案】加热 8.4kg 200Ω 60℃【解析】【详解】(1)由电路图知：衔铁被吸下时,R 1、R 2并联,根据并联电阻的总电阻小于其中任一电阻,由P =2U R，电功率最大，为加热状态； (2)由电路图知,加热状态下：R 1、R 2并联，R 并=1212R R R R +=33Ω66Ω33Ω66Ω⨯+=22Ω 10min 加热电路产生的热量Q =2U R 并t =()2220V 22Ω×600s=1.32×106J ，10分钟内水只收的热量Q ′=Q ×η=1.32×106J×80%=1.056×106J ；由Q=cm t 得，水的质量：m =Q c t '=63 1.05610J 4.210J /(kg 5020⨯⨯⨯-℃）（）℃=8.4kg. (3)由图乙可知，热敏电阻的最小值是R =200Ω，当R 最小,控制电路中的电流不超过最大值时,保护电阻R 0阻值最小，由I 0=10U R R +得：保护电阻R 0的最小值R 0=10U I −R =6V 0.015A−200Ω=200Ω， 由题意知，衔铁刚好被吸下时，电路电流I =10mA=0.01A ，此时电流总电阻R 总=1U I =6V 0.01A=600Ω， 此时热敏电阻R =R 总−R 0=600Ω−200Ω=400Ω，2．（2019·福建中考模拟）医生对病人进行脑部手术时，需要将体温降至合适的温度。

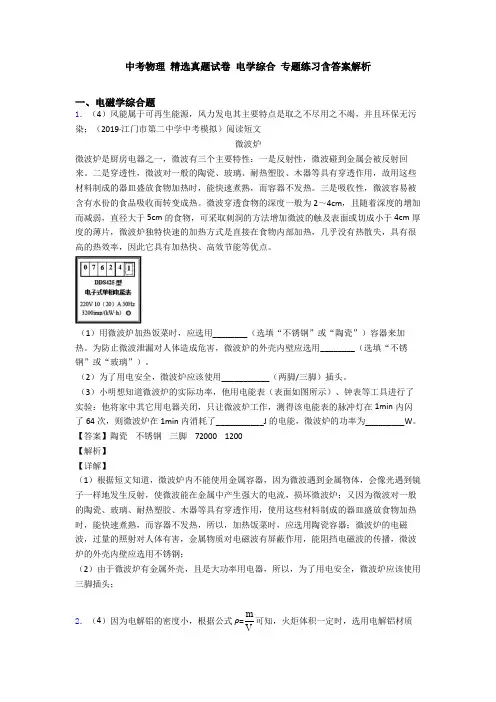

中考物理精选真题试卷电学综合专题练习含答案解析一、电磁学综合题1．（4）风能属于可再生能源，风力发电其主要特点是取之不尽用之不竭，并且环保无污染；（2019·江门市第二中学中考模拟）阅读短文微波炉微波炉是厨房电器之一，微波有三个主要特性：一是反射性，微波碰到金属会被反射回来。

二是穿透性，微波对一般的陶瓷、玻璃、耐热塑胶、木器等具有穿透作用，故用这些材料制成的器皿盛放食物加热时，能快速煮熟，而容器不发热。

三是吸收性，微波容易被含有水份的食品吸收而转变成热。

微波穿透食物的深度一般为2～4cm，且随着深度的增加而减弱，直径大于5cm的食物，可采取刺洞的方法增加微波的触及表面或切成小于4cm厚度的薄片，微波炉独特快速的加热方式是直接在食物内部加热，几乎没有热散失，具有很高的热效率，因此它具有加热快、高效节能等优点。

（1）用微波炉加热饭菜时，应选用________（选填“不锈钢”或“陶瓷”）容器来加热。

为防止微波泄漏对人体造成危害，微波炉的外壳内壁应选用________（选填“不锈钢”或“玻璃”）。

（2）为了用电安全，微波炉应该使用___________（两脚/三脚）插头。

（3）小明想知道微波炉的实际功率，他用电能表（表面如图所示）、钟表等工具进行了实验：他将家中其它用电器关闭，只让微波炉工作，测得该电能表的脉冲灯在1min内闪了64次，则微波炉在1min内消耗了___________J的电能，微波炉的功率为_________W。

【答案】陶瓷不锈钢三脚 72000 1200【解析】【详解】（1）根据短文知道，微波炉内不能使用金属容器，因为微波遇到金属物体，会像光遇到镜子一样地发生反射，使微波能在金属中产生强大的电流，损坏微波炉；又因为微波对一般的陶瓷、玻璃、耐热塑胶、木器等具有穿透作用，使用这些材料制成的器皿盛放食物加热时，能快速煮熟，而容器不发热，所以，加热饭菜时，应选用陶瓷容器；微波炉的电磁波，过量的照射对人体有害，金属物质对电磁波有屏蔽作用，能阻挡电磁波的传播，微波炉的外壳内壁应选用不锈钢；（2）由于微波炉有金属外壳，且是大功率用电器，所以，为了用电安全，微波炉应该使用三脚插头；2．（4）因为电解铝的密度小，根据公式ρ=mV可知，火炬体积一定时，选用电解铝材质会大大减轻火炬质量。

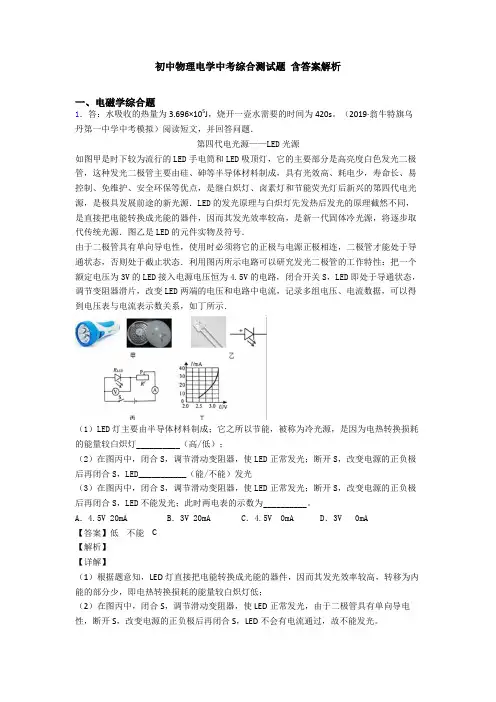

初中物理电学中考综合测试题含答案解析一、电磁学综合题1．答：水吸收的热量为3.696×105J，烧开一壶水需要的时间为420s。

（2019·翁牛特旗乌丹第一中学中考模拟）阅读短文，并回答问题．第四代电光源——LED光源如图甲是时下较为流行的LED手电筒和LED吸顶灯，它的主要部分是高亮度白色发光二极管，这种发光二极管主要由硅、砷等半导体材料制成，具有光效高、耗电少，寿命长、易控制、免维护、安全环保等优点，是继白炽灯、卤素灯和节能荧光灯后新兴的第四代电光源，是极具发展前途的新光源．LED的发光原理与白炽灯先发热后发光的原理截然不同，是直接把电能转换成光能的器件，因而其发光效率较高，是新一代固体冷光源，将逐步取代传统光源．图乙是LED的元件实物及符号．由于二极管具有单向导电性，使用时必须将它的正极与电源正极相连，二极管才能处于导通状态，否则处于截止状态．利用图丙所示电路可以研究发光二极管的工作特性：把一个额定电压为3V的LED接入电源电压恒为4.5V的电路，闭合开关S，LED即处于导通状态，调节变阻器滑片，改变LED两端的电压和电路中电流，记录多组电压、电流数据，可以得到电压表与电流表示数关系，如丁所示．（1）LED灯主要由半导体材料制成；它之所以节能，被称为冷光源，是因为电热转换损耗的能量较白炽灯__________（高/低）；（2）在图丙中，闭合S，调节滑动变阻器，使LED正常发光；断开S，改变电源的正负极后再闭合S，LED___________（能/不能）发光（3）在图丙中，闭合S，调节滑动变阻器，使LED正常发光；断开S，改变电源的正负极后再闭合S，LED不能发光；此时两电表的示数为__________。

A．4.5V 20mA B．3V 20mA C．4.5V 0mA D．3V 0mA【答案】低不能 C【解析】【详解】（1）根据题意知，LED灯直接把电能转换成光能的器件，因而其发光效率较高，转移为内能的部分少，即电热转换损耗的能量较白炽灯低；（2）在图丙中，闭合S，调节滑动变阻器，使LED正常发光，由于二极管具有单向导电性，断开S，改变电源的正负极后再闭合S，LED不会有电流通过，故不能发光。

初中物理电学中考综合测试题及详细答案解析一、电磁学综合题1．（3）根据（1）知当人体身高越高时，R2接入电路中的电阻越大，电路中的总电阻越大，根据P＝2UR知电路的总功率越小，测量仪消耗电能越慢。

（2019·江苏中考模拟）如图甲所示为一款能自动清扫地面的扫地机器人。

机器人通过电动机旋转产生高速气流，将灰尘、杂物吸入集尘盒；其防滑轮皮采用凸凹材质制成；底部安装有塑料刷，用于清扫吸附在地板上的灰尘及轻小物体；前端装有感应器，通过发射、接收超声波或红外线来侦测障碍物。

当剩余电量减为电池容量的20%时，机器人会主动寻找充电器充电。

表一为某扫地机器人的部分参数。

电池容量指放电电流与放电总时间的乘积。

表一：机器人中吸尘电机的吸入功率是衡量其优劣的重要参数，测得某吸尘电机的吸入功率与真空度、风量间的对应关系如表二。

真空度指主机内部气压与外界的气压差。

风量指单位时间内通过吸尘电机排出的空气体积。

吸尘电机吸入功率与输入功率的比值叫做效率。

表二：（1）机器人工作时，主机内部的气压_____（选填“大于”、“小于”或“等于”）大气压而产生吸力。

若该机器人向障碍物垂直发射超声波，经过0.001s收到回波，则其发射超声波时与障碍物间的距离为_____ cm．（设超声波在空气中的传播速度为340m/s）（2）该机器人正常工作时的电流为_____A ；充满电后至下一次自动充电前能够连续正常工作的最长时间为_____min 。

（3）由表二数据可知，当风量为0.015m 3/s 时，若吸尘电机的输入功率为25W ，此时其效率为_____%；上述风量下，10min 内通过吸尘电机排出的空气质量为_____kg ．（取ρ空气＝1.3kg/m 3）（4）光敏电阻是制作灰尘传感器的常用元件。

图乙为某机器人中吸尘电机内部的光敏电阻的控制电路，两端总电压U 0恒定（U 0＜12V ），R G 为光敏电阻，其阻值随空气透光程度的变化而变化，R 0为定值电阻。

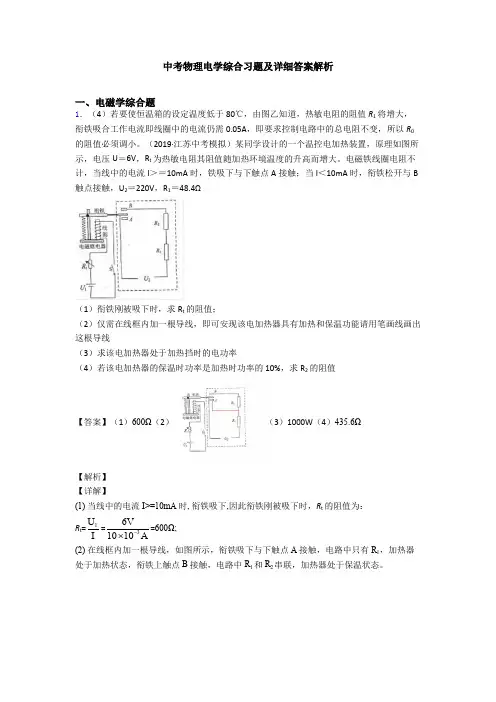

中考物理电学综合习题及详细答案解析一、电磁学综合题1．（4）若要使恒温箱的设定温度低于80℃，由图乙知道，热敏电阻的阻值R 1将增大，衔铁吸合工作电流即线圈中的电流仍需0.05A ，即要求控制电路中的总电阻不变，所以R 0的阻值必须调小。

（2019·江苏中考模拟）某同学设计的一个温控电加热装置，原理如图所示，电压U ＝6V ，R t 为热敏电阻其阻值随加热环境温度的升高而增大。

电磁铁线圈电阻不计，当线中的电流I ＞＝10mA 时，铁吸下与下触点A 接触；当I ＜10mA 时，衔铁松开与B 触点接触，U 2＝220V ，R 1＝48.4Ω（1）衔铁刚被吸下时，求R t 的阻值；（2）仅需在线框内加一根导线，即可安现该电加热器具有加热和保温功能请用笔画线画出这根导线（3）求该电加热器处于加热挡时的电功率（4）若该电加热器的保温时功率是加热时功率的10%，求R 2的阻值【答案】（1）600Ω（2）（3）1000W （4）435.6Ω【解析】 【详解】(1) 当线中的电流I >=10mA 时, 衔铁吸下,因此衔铁刚被吸下时，R t 的阻值为： R t =1U I =36V1010A-⨯=600Ω; (2) 在线框内加一根导线，如图所示，衔铁吸下与下触点A 接触，电路中只有R 1，加热器处于加热状态，衔铁上触点B 接触，电路中R 1和R 2串联，加热器处于保温状态。

(3)该电加热器处于加热挡时的电功率:P 加热=221U R =()222048.4ΩV =1000W(4) 若该电加热器的保温时功率是加热时功率的10%, 则电加热器的保温时功率为： P 保温= P 加热⨯10%=1000W ⨯10%=100W,由P =2U R得，电加热器的保温时电路的总电阻为：R 总=2U P 保温=()2220100WV =484Ω,则R 2的阻值为：2．（2019·天津中考模拟）电饭煲的原理图如图所示，它有高温、保温两档，通过单刀双掷开关S 进行调节，0R 为电热丝。

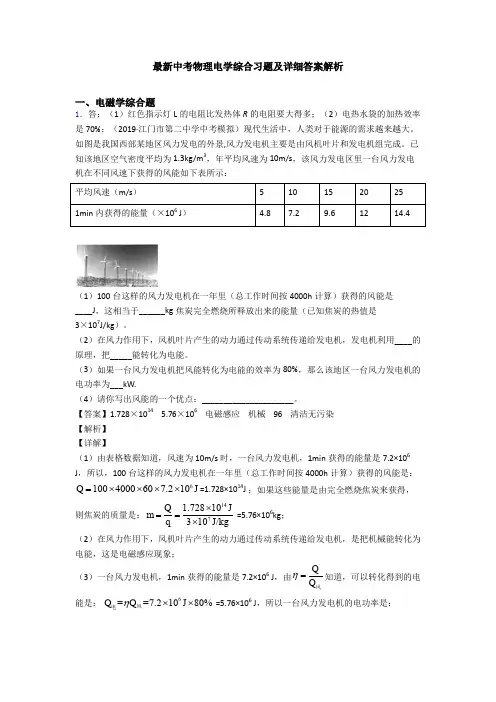

最新中考物理电学综合习题及详细答案解析一、电磁学综合题1．答：（1）红色指示灯L 的电阻比发热体R 的电阻要大得多；（2）电热水袋的加热效率是70%；（2019·江门市第二中学中考模拟）现代生活中，人类对于能源的需求越来越大。

如图是我国西部某地区风力发电的外景,风力发电机主要是由风机叶片和发电机组完成。

已知该地区空气密度平均为1.3kg/m 3，年平均风速为10m/s ，该风力发电区里一台风力发电机在不同风速下获得的风能如下表所示：（1）100台这样的风力发电机在一年里（总工作时间按4000h 计算）获得的风能是____J ，这相当于______kg 焦炭完全燃烧所释放出来的能量（已知焦炭的热值是3×107J/kg ）。

（2）在风力作用下，风机叶片产生的动力通过传动系统传递给发电机，发电机利用____的原理，把_____能转化为电能。

（3）如果一台风力发电机把风能转化为电能的效率为80%，那么该地区一台风力发电机的电功率为___kW.（4）请你写出风能的一个优点：_____________________。

【答案】1.728×1014 5.76×106 电磁感应 机械 96 清洁无污染【解析】【详解】（1）由表格数据知道，风速为10m/s 时，一台风力发电机，1min 获得的能量是7.2×106J ，所以，100台这样的风力发电机在一年里（总工作时间按4000h 计算）获得的风能是：6100400067.2010J Q ⨯=⨯⨯⨯=1.728×1014J ；如果这些能量是由完全燃烧焦炭来获得，则焦炭的质量是：1471.72810J 310J/kgQ m q ⨯⨯== =5.76×106kg ； （2）在风力作用下，风机叶片产生的动力通过传动系统传递给发电机，是把机械能转化为电能，这是电磁感应现象；（3）一台风力发电机，1min 获得的能量是7.2×106 J ，由Q Q η=风知道，可以转化得到的电能是： 67.2108%==J 0Q Q η⨯⨯风电 =5.76×106 J ，所以一台风力发电机的电功率是：65.76060610J sQ P ⨯==电s =96 kW ；2．用快加热比用慢加热节约的时间：∆t =t ’-t =8264s -4132s=4132s 。

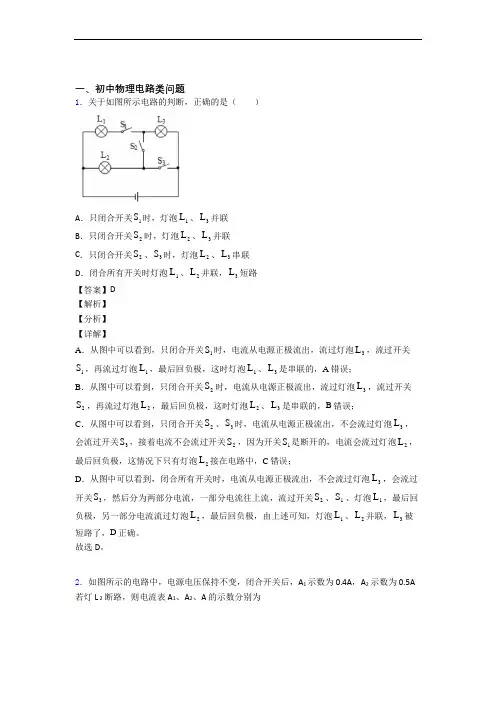

一、初中物理电路类问题1．关于如图所示电路的判断，正确的是（ ）A ．只闭合开关1S 时，灯泡1L 、3L 并联B ．只闭合开关2S 时，灯泡2L 、3L 并联C ．只闭合开关2S 、3S 时，灯泡2L 、3L 串联D ．闭合所有开关时灯泡1L 、2L 并联，3L 短路 【答案】D 【解析】 【分析】 【详解】A ．从图中可以看到，只闭合开关1S 时，电流从电源正极流出，流过灯泡3L ，流过开关1S ，再流过灯泡1L ，最后回负极，这时灯泡1L 、3L 是串联的，A 错误；B ．从图中可以看到，只闭合开关2S 时，电流从电源正极流出，流过灯泡3L ，流过开关2S ，再流过灯泡2L ，最后回负极，这时灯泡2L 、3L 是串联的，B 错误；C ．从图中可以看到，只闭合开关2S 、3S 时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，接着电流不会流过开关2S ，因为开关1S 是断开的，电流会流过灯泡2L ，最后回负极，这情况下只有灯泡2L 接在电路中，C 错误；D ．从图中可以看到，闭合所有开关时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，然后分为两部分电流，一部分电流往上流，流过开关2S 、1S 、灯泡1L ，最后回负极，另一部分电流流过灯泡2L ，最后回负极，由上述可知，灯泡1L 、2L 并联，3L 被短路了，D 正确。

故选D 。

2．如图所示的电路中，电源电压保持不变，闭合开关后，A 1 示数为 0.4A ，A 2 示数为 0.5A 若灯 L 2 断路，则电流表 A 1、A 2、A 的示数分别为A．0.4A、0A、0.9AB．0.4A、0.5A、0.9AC．0.9A、0A、0.9AD．0.4A、0A、0.4A【答案】D【解析】【分析】【详解】所示电路为并联电路，L1、L2两端的电压相等，若灯 L 2断路，通过L2的电流为0,由于电源电压不变,L1的电阻不变,所以通过L1的电流不变, A1的示数仍为0.4A, A1、A串联,所以示数相同，故选D．3．压敏电阻的阻值是随所受压力的增大而减小的．小坤同学想设计一个通过电表示数反应压敏电阻所受压力大小的电路，其中R0是定值电阻，R代表压敏电阻，要求压力增大时电表示数增大且符合电路安全，在下图所示电路中符合要求的是：（）A．B．C．D．【答案】C【解析】 【分析】 【详解】A ．由电路图可知，压敏电阻R 压与定值电阻R 0并联，电流表测R 0支路的电流，当压力增大时，压敏电阻R 压的阻值减小，因并联电路中各支路两端的电压相等，所以由I =U R可知，电流表的示数不变，故A 不符合题意；B ．由电路图可知，压敏电阻R 压与定值电阻R 0并联，电压表测电源电压，电源电压不变，故B 不符合题意；C ．由电路图可知，压敏电阻R 压与定值电阻R 0串联，电压表测R 0两端的电压，当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，定值电阻两端电压增大，电压表示数增大，故C 符合题意．D ．由电路图可知，压敏电阻R 压与定值电阻R 0串联，电压表测R 压两端的电压，当压力增大时，压敏电阻R 压的阻值减小，由串联电路中电阻越大分得的电压越大可知，电压表的示数减小，故D 不符合题意．4．两个定值电阻，甲标有“10Ω 2A ”，乙标有“20Ω 0. 5A ”。

初中物理中考电学实验测试综合卷检测试卷答案一、电压电阻中考物理电学实验1．小红同学对串联电路的电压规律进行了探究．（猜想与假设）串联电路总电压等于各用电器两端的电压之和．（设计与进行实验）（1）按如图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．（交流与评估）（1）在拆接电路时，开关必须_________．（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．U AB/V U BC/V U AC/V2.4 1.43.8解析：断开短路断路不能电压表的正负接线柱接反了串联电路中总电压等于各用电器两端的电压之和只做一次实验，一组实验数据得出的实验结论不具普遍性【解析】【分析】【详解】（1）在做电学实验连接电路的过程中，开关应是断开的；（2）由图示可知，当灯泡L1短路时，电压表短路，示数为0；当灯泡L2断路时，整个电路断开，电压表的示数为0；（3）当采用步骤3的操作时，会使电压表正负接线柱反接，不能测出灯泡L2两端的电压；（4）得出的结论为：串联电路中总电压等于各用电器两端的电压之和；由于只做了一次实验，就得出结论，这样的结论不具有普遍性．2．用甲图测小灯泡电阻．灯泡正常发光的电压为2.5V ．（1）当小灯泡正常发光时，电流表的示数如图乙所示，此时电流表的示数为_______A ，小灯泡的电阻为_______Ω；（2）若闭合开关，电流表和电压表的指针都发生偏转，而小灯泡不亮．其可能原因是_______（说出一种即可）；（3）若一个电表发生故障，但有已知的定值电阻R 0可提供的情况下，下列电路中不能测出小灯泡电阻的是_______．解析：2 12.5 滑动变阻器接入电路的阻值太大或电源电压太低 D【解析】【分析】【详解】（1）当小灯泡正常发光时，电流表的示数如图乙所示，电流表选用0~0.6A 量程，分度值为0.02A ，此时电流表的示数为0.2A ，由欧姆定律，小灯泡的电阻为：2.5V 12.50.2AU R I ===Ω； （2）若闭合开关，电流表和电压表的指针都发生偏转，说明电路是连通的，小灯泡不亮，可能原因是滑动变阻器接入电路的阻值太大或电源电压太低，灯泡实际功率太小所致；（3）A ．由电路图可知，S 断开时，两电阻串联，电压表测待测电阻的电压U x ；S 闭合时，R 0短路，电压表测电源电压U ，根据串联电路电压的规律，可得出S 断开时定值电阻的电压U 0=U –U x ，由欧姆定律可求电路中的电流0x U U I R -=，从而得出待测电阻的大小 00x x x U U R R I U U ==-， 故A 不符合题意． B ．S 断开时，电流表测通过定值电阻的电流I 0，由欧姆定律可求出电源电压U=I 0R 0； S 闭合时，电流表测并联电路干路的电流I ，根据并联电路各支路互不影响，两电阻并联时，通过定值电阻的电流大小不变，故根据并联电路电流的规律可知，通过待则电阻的电流I x =I-I 0，由欧姆定律可求待测电阻大小 000x x I R U R I I I ==-， 故B 不符合题意． C ．S 断开时，两电阻串联，电流表测电路中的电流I ，根据电阻的串联和欧姆定律可得电源电压的表达式U =（R x +R 0）I ；S 闭合时，为R 0的简单电路，电流表测通过R 0的电流I 0，由欧姆定律可得电源电压的表达式U =I 0R 0，根据电源电压不变，则（R x +R 0）I =I 0R 0，可求待测电阻大小为00(x I I R R I-=）， 故C 不符合题意． D ．无论开关断开与闭合，电压表都测电源电压，故不能测量待测电阻的大小．故答案为D ．3．吴丽同学在“探究串联电路电压的规律”实验中，其过程如下：（1）她在检查实验器材时发现电压表的指针位置如图1所示，接下来她要对电压表进行的操作是________________。

最新全国各地中考物理试题汇编电学综合及详细答案解析一、电磁学综合题1．所以变阻器的总电阻：5541101411U U U U R R R I I I I =-=-=-串。

（2019·山东中考模拟）家庭电路示意图及原理图如图所示，用电压表测得进入某用户的电压为U 2＝220V ，如果该用户在某日18：00～19：00这个时间段有三个用电器同时工作，其中白炽灯标有“220V100W ”、电烙铁标有“220V800W ”，家中的电能表记录了这1h 的用电情况（见图）。

请解答以下问题：（1）该用户在这1h 内消耗的电能有多少？该电能表能否正常工作？（友情提示：要读出小数部分）（2）空调器消耗的电功率有多大？ （3）通过用户保险丝的电流有多大？（4）如果输电线路的总电阻（配电室到进户处）约为1.5Ω，假设配电室仅向该用户供电，要保证用户家里这三个用电器同时正常工作，配电室向线路输出的电压U 1约为多少伏？（5）若要求减少输电线损失的功率，用学过的知识分析说明可以采取的方法。

【答案】（1）4.4kW •h （2）能（3）3.5kW （4）20A （5）250V （6）见解析 【解析】 【详解】（1）由如图18：00时，电能表示数为132.1kW•h ，19：00电能表示数为136.5kW•h ， 所以该用户在这1h 内消耗的电能：W=136.5kW•h ﹣132.1kW•h=4.4kW•h ； 三个用电器的总功率为：44kW h4400W 1hW P t ===； 该电能表允许接的用电器的总功率是 P=UI=220V×20A=4400W 因为4400W=4400W ，所以电能表能正常工作；（2）由题电源电压220V ，家庭电路各用电器并联，所以三种用电器都正常工作， 所以空调的电功率：P 空调=4.4kW -0.1kW-0.8kW=3.5kW ； （3）此时用电器的总功率：P=4400W ， 由P=UI 可得通过保险丝的电流：4400W20A 220VP I U ===；（4）输电导线与用电器是串联的，要保证用户家里这三个用电器同时正常工作，则用电器两端电压为220V ；根据U IR =得，导线电压：U 线=IR 线=20A×1.5Ω=30V ， 根据串联电路的电压特点，所以配电室向线路输出的电压： U 1=U 额+U 线=220V+30V=250V ；2．由题知。

2020年中考物理电学综合习题及详细答案解析一、电磁学综合题1．（3）水龙头放热水时，R 1与R 2并联，因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和，电路消耗的总电功率：P 热=P 1+P 2=21U R +22U R =()2220V 44Ω+()2220V 242Ω=1100W+200W=1300W 。

（2019·河南中考模拟）物理实验室用的电加热器恒温箱工作原理如图甲所示。

控制电路电压为U 1=9V 的电源、开关、电磁继电器（线圈电阻不计）、电阻箱R 0和热敏电阻R 1组成；工作电路由电压为U 2=220V 的电源和电阻为R 2=48.4Ω的电热丝组成．其中，电磁继电器只有当线圈中电流达到0.05A 时，衔铁才吸合，切断工作电路；热敏电阻R 1的阻值随温度变化关系如图乙所示．解答以下问题：（1）电磁继电器实质是一个控制工作电路的___________；（2）求电热丝工作时的功率__________；（3）如果恒温箱的温度设定为80℃，求电阻箱R 0应接入电路的阻值__________． （4）若要恒温箱的设定温度低于80℃，电阻箱R 0接入电路的阻值应调大还是调小？简述理由。

_____【答案】自动开关 1000W 110Ω 调小 详见解析【解析】【详解】（1）电磁继电器的主要部件就是一个电磁铁，它是利用电磁铁磁性的有无来产生作用力，从而控制工作电路的，其实质就是一个电路来控制另一个电路的间接开关；（2）电热丝工作时的功率：P =22U R =2(220V)48.4Ω=1000W ； （3）如果恒温箱的温度设定为80℃，由图乙可知，热敏电阻的阻值R 1＝70Ω， 由题知，此时控制电路的电流I ＝0.05A ，根据电阻的串联和欧姆定律，I =11U R R +，即：0.05A=9V 70R +Ω，电阻箱R 应接入电路的阻值：R ＝110Ω；2．（2019·深圳市龙岗区南湾街道沙湾中学中考模拟）阅读下面短文，回答以下问题。

2020年中考物理电学综合习题及答案解析一、电磁学综合题1．答：（1）电饭煲在高温档时，开关S 应与触点2接触；（2）电阻R 的阻值为2156Ω；（3）电饭煲产生的热量为6.6×105J ；（2019·天津中考模拟）如图甲所示是一种常见的电热水袋，图乙是它的电路结构示意图，其性能指标如下表所示。

（1）红色指示灯L 的电阻比发热体R 的电阻要____（选填“大”或“小”）得多； （2）若热水袋内水的初温为15C ︒时，发热体R 在额定电压下工作，10分钟后指示灯熄灭，求电热水袋的加热效率是____.（3=4.210J/(kg ?C)c ⨯⋅水）【答案】大 70% 【解析】 【详解】（1）由电路图可知，发热体R 与指示灯L 并联，它们两端电压U 相等，发热体电阻功率远大于指示灯功率，由2U P R=可知，在电压U 一定时，电功率越小，电阻越大，因此红色指示灯L 的电阻大。

（2）温度从15℃升高到65℃，水吸收的热量：()()354.210J/kg 1kg 6515 2.110J Q cm t =∆=⨯⋅⨯⨯-=⨯吸℃℃℃消耗的电能：5500W 00s 310J W Pt ==⨯1⨯6=⨯加热效率为：552.110J100%70%310JQ W η⨯==⨯=⨯吸。

2．（4）高温超导材料具有零电阻特性，即超导电性，可以应用于大电流应用：超导发电、输电和储能。

（2019·山东中考模拟）问题解决——油量报警装置：小雨想要利用电磁继电器制作一个油量自动报警装置。

要求：油箱内油量充足时绿灯亮、红灯灭，显示正常；储油过少时绿灯灭、红灯亮，报警提醒油量过少。

请利用下图器材，再添加一个电源，将电路设计填画完整。

（________）并简述此装置的工作过程____。

（提示：电磁继电器所用弹簧拉力较大，电磁铁磁性必须大到一定程度才能把衔铁吸引下来，否则弹会把衔铁抬起来。

）【答案】详见解析【解析】【详解】用导线将电源、变阻器、定值电阻R0和电磁铁顺次连接起来；使电磁继电器的静触点与电源相连，动触点A和B分别与红灯和绿灯的一个接线柱相连，红灯和绿灯另外一个接线柱分别与电源相连。

初中物理电学中考综合测试题 及答案一、电磁学综合题1．(3) 照明灯使用6小时所消耗的电能是：6100W 63600s=2.1610J W Pt ==⨯⨯⨯。

（2019·浙江中考模拟）如图甲是空调温控装置原理的简化电路,线圈电阻不计,电源电压为 6V,R 1为电阻箱,R 2 是热敏电阻,其阻值随温度变化图线如图乙。

当继电器线圈中的电流大于或等于 15mA 时,继电器的衔铁被吸合,接通右边的受控电路,使空调工作。

若电阻 R 1 调到150Ω,室温升至t 时恰能接通受控电路（1）若空调工作时功率为 2kW,则连续工作3 小时需消耗电能____________度（2）若要在较高温度下接通受控电路,应将 R 1 的阻值适当__________________（选填“增大”或“减小”）。

（3）通过计算说明,接通受控电路时的温度t 为多少℃_______? 【答案】6 增大 30 【解析】 【详解】（1）空调消耗的电能：W =Pt =2kW ×3h=6kW •h=6度；（2）由电路图可知，R 1和R 2串联，电路总电阻等于各个电阻之和，R 2阻值随温度的升高而减小，那么要想在较高温度下接通受控电路，应将R 1的阻值适当增大；2．R 1=111V0.02AU I ==50Ω； 查表得：F =250N ；由杠杆的平衡可得：Gl OB =Fl OA ，G =OA OB 250N 2=1Fl l ⨯=500N 。

（2019·江苏中考模拟）如图甲所示为某初中小组设计了一种测定风力的装置，迎风板与压敏电阻R x 连接，工作时迎风板总是正对风吹来的方向．压敏电阻的阻值随风力变化而变化，其阻值R x 与风对迎风板的作用力F 关系如图乙所示．已知电源电压恒定，定值电阻R =5Ω，灯泡L 标有“6V 6W ”的字样（不考虑灯丝电阻的变化），电压表的量程为0～3V ．闭合开关S ，无风时电压表的示数为2.5 V ．（1）灯泡L 的电阻为多少？．（2）求无风时，压敏电阻R x 消耗的电功率？ （3）求该装置所能测量的风对迎风板的最大作用力？（4）若提高该装置所能测量的风对迎风板的最大作用力，请说出两种改进方法． 【答案】（1）6 （2）1.75W （3）300N （4） ①串联一个定值电阻 ②减小电源电压 【解析】 【详解】（1）灯泡L 的电阻为：L R =2U P =26V 6W（）=6Ω； （2）由图甲可知是一个串联电路，电压表测定值电阻R 两端的电压，无风时电压表的示数为2.5 V ，定值电阻R =5Ω，根据串联电路电流特点得，电路中的电流为：I =U R =2.5V5Ω=0.5A ，由图象乙可知，当无风时，电阻Rx =7Ω，则此时压敏电阻R x 消耗的电功率：x P =2x I R =20.5A ⨯（）7Ω=1.75W ；电源电压为U =2.5V+0.5A ⨯（6Ω+7Ω）=9V ；（3）由甲电路图可知，R 与Rx 串联，电压表测R 两端的电压，由图乙可知，风力最大时，Rx 的阻值最小，电路中的总电阻最小，由U =IR 可知，R 两端的电压最大，即电压表的示数最大，电压表的量程为0～3V ，所以R 两端的电压最大为3V ，由I =UR可知，电路中的电流增大，此时电路中的电流为I '=3V5Ω=0.6A ，L I 额=P U 额额=6W 6V =1A >0.6A ，灯安全，因串联电路中总电压等于各分电压之和，所以，Rx 两端的电压：Ux =U -U R -L U =9V-3V-0.6A ⨯6Ω=2.4V ，因串联电路中各处的电流相等，所以压敏电阻的阻值：R ′x =2.4V0.6Ax U I ='=4Ω，由图象可知，该装置所能测量的最大风力为300N ；3．（2019·河北中考模拟）在如图所示的电路中，电源电压保持不变,滑动变阻器R 2上标有“100Ω 1A ”字样。

初中物理电学中考综合测试题及详细答案解析一、电磁学综合题1．R2= R总-R1=484Ω-48.4Ω=435.6Ω.（2019·天津中考模拟）（一）小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路。

器材：6V新蓄电池，规格为“2.5V0.5A”的新灯泡L、定值电阻R0、开关S、导线若干。

（1）请在图甲中以笔画线代替导线完成电路连接。

要求：夜间闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭。

（______）（二）数月后，小泽发现：闭合开关S，灯泡发光，亮度有所下降。

（2）小泽猜想1：可能是长期使用，蓄电池用旧了导致电源的输出电压有所降低。

闭合开关，如图乙所示，电压表显示旧蓄电池的输出电压为________伏。

小泽猜想2：可能是长期使用，灯泡自身发生了变化。

因为他发现灯泡玻璃壳内壁发黑。

灯泡玻璃壳内壁发黑是由于钨丝发生________（填所选项的字母）。

A．先升华后凝华B．先汽化后液化 C．先熔化后凝固 D．先升华后凝固（三）小泽用该旧蓄电池探究、绘制旧灯泡的I—U图像。

（3）请在图内中以笔画线代替导线完成电路，要求：闭合开关前，滑动变阻器的滑片P应置于A端。

（______）（4）请根据图丁将实验⑥的电流表的示数填入表格，并根据实验表格在图戊中画出旧灯泡的I—U的图像。

（______）【答案】详见解析 4.5 A 详见解析 0.4 详见解析【解析】【分析】根据题中“于是动手自制夜间照明电路”可知，本题考查电路的连接、电表读数、物态变化、以及I-U图象。

根据电压表的使用规则和滑动变阻器的连接方式连接电路，根据量程和分度值读出电压表和电流表的示数，根据描点法画出图象。

完成解答。

【详解】（一）（1）闭合开关S，灯泡正常发光，电压表显示电源电压，说明电压表可并联在电源两端或并联在灯泡和定值电阻的两端；断开开关S，灯泡熄灭，电压表指针指零，说明电压表并联在灯泡和定值电阻的两端，电源电压为6V，所以电压表选用0~15V量程，实物连接如下：（二）（2）由图乙可知，电压表使用0~15V量程，分度值为0.5V，示数为4.5V；灯泡的钨丝在温度较高时会直接变成气体，发生了升华现象；当钨蒸气遇到冷的玻璃泡内壁时，又会直接变成固体附着在灯泡上，发生了凝华现象。

最新中考物理电学综合习题含答案解析一、电磁学综合题1．（4）风能属于可再生能源，风力发电其主要特点是取之不尽用之不竭，并且环保无污染；（2019·江门市第二中学中考模拟）阅读短文微波炉微波炉是厨房电器之一，微波有三个主要特性：一是反射性，微波碰到金属会被反射回来。

二是穿透性，微波对一般的陶瓷、玻璃、耐热塑胶、木器等具有穿透作用，故用这些材料制成的器皿盛放食物加热时，能快速煮熟，而容器不发热。

三是吸收性，微波容易被含有水份的食品吸收而转变成热。

微波穿透食物的深度一般为2～4cm，且随着深度的增加而减弱，直径大于5cm的食物，可采取刺洞的方法增加微波的触及表面或切成小于4cm厚度的薄片，微波炉独特快速的加热方式是直接在食物内部加热，几乎没有热散失，具有很高的热效率，因此它具有加热快、高效节能等优点。

（1）用微波炉加热饭菜时，应选用________（选填“不锈钢”或“陶瓷”）容器来加热。

为防止微波泄漏对人体造成危害，微波炉的外壳内壁应选用________（选填“不锈钢”或“玻璃”）。

（2）为了用电安全，微波炉应该使用___________（两脚/三脚）插头。

（3）小明想知道微波炉的实际功率，他用电能表（表面如图所示）、钟表等工具进行了实验：他将家中其它用电器关闭，只让微波炉工作，测得该电能表的脉冲灯在1min内闪了64次，则微波炉在1min内消耗了___________J的电能，微波炉的功率为_________W。

【答案】陶瓷不锈钢三脚 72000 1200【解析】【详解】（1）根据短文知道，微波炉内不能使用金属容器，因为微波遇到金属物体，会像光遇到镜子一样地发生反射，使微波能在金属中产生强大的电流，损坏微波炉；又因为微波对一般的陶瓷、玻璃、耐热塑胶、木器等具有穿透作用，使用这些材料制成的器皿盛放食物加热时，能快速煮熟，而容器不发热，所以，加热饭菜时，应选用陶瓷容器；微波炉的电磁波，过量的照射对人体有害，金属物质对电磁波有屏蔽作用，能阻挡电磁波的传播，微波炉的外壳内壁应选用不锈钢；（2）由于微波炉有金属外壳，且是大功率用电器，所以，为了用电安全，微波炉应该使用三脚插头；2．（4）使用时把悬挂在绳子末端的重物提至灯的顶端，因此悬挂的高度有一定的局限性。

中考物理专题复习《电学综合》测试卷-附带答案学校:___________班级:___________姓名:___________考号:___________一、单选题1．楼道内有声光控灯，白天无论发出多大的声音，灯泡也不会亮，晚上，有人走动发出声音时，灯才亮。

下列电路符合设计要求的是（S1为声控开关，S2是光控开关）（）A．B．C．D．2．如图所示，开关S闭合后，再闭合开关S1，下列说法正确的是（）A．电流表A1的示数不变B．电流表A2的示数变大C．电压表V的示数变小D．电压表V与电流表A2示数的比值不变3．如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断不正确的是（）A．电流表A1测量灯L1和L2的电流B．电流表A2的示数比A1的小C．灯L1被短路时，L2不发光D．仅断开S2只有一个表有示数4．在“用电流表测电流”的实验中，小敏同学进行了下列实验操作：①正确读取所测电流的数值，并加以记录；①根据电路图连接实物电路；①熟悉电流表的量程和正确读数方法；①根据记录总结电路中电流的关系．把以上实验操作按合理顺序排列是A．①①①① B．①①①① C．①①①① D．①①①①5．如图所示电路中，电源电压略高于灯泡L的额定电压且保持不变，闭合S若滑片再向左滑动，下列说法正确的是：（）A．灯泡L会变亮，额定功率变大B．灯泡L会变亮，电压表示数变小C．电流表示数变小，电压表示数变大D．电流表示数变大，电压表示数变大6．标有“220V40W”和“220V100W”字样的两个灯泡L l、L2串联在220V的电源上．比较他们实际功率P1和P2的大小关系是（）A．P1 > P2B．P1 < P2C．P1 = P2D．无法确定7．如图所示，用滑动变阻器控制灯泡的亮暗，要求滑动变阻器的滑片P向左移动，灯泡亮度增大，则滑动变阻器接入电路的方式是（）A．A接M点，B接N点B．C接M点，B接N点C．C接M点，D接N点D．D接M点，A接N点8．科学家用条状石墨烯制成的湿敏电阻R x附着在一个叶片上，从外部检测植物含水量的变化，植物含水量变低，R x变小；植物含水量变高，R x变大（图所示）．电源电压恒定，当植物含水量变高时，下列说法正确的是（）A．电流表的示数变小，电压表示数不变B．电流表的示数变小，电压表示数变小C．电流表的示数变大，电压表示数不变D．电流表的示数变小，电压表示数变大9．宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。
