电学综合检测题

初三物理章节性复习检测（二）电学综合（总分：70分，时间：60分钟）班级： 姓名： 得分：一、选择题（3分X8，共24分）1、旧白炽灯在工作时，容易在灯丝最细处熔断，这是因为与相同长度的灯丝较粗处相比， 灯丝最细处（ ）A ．功率最大B ．电流最大C ．电阻最小D ．电压最小2、张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过 整理作出了如左下图所示的图像，根据图像，下列说法错误的是（ ） A ．当在导体乙的两端加上1V 的电压时，通过导体乙的电流为0.1A B ．将甲、乙两导体并联后接到电压为3V 的电源上时，干路中的电流为0．9A C ．通过导体甲的电流与其两端的电压成正比 D ．导体甲的电阻大于导体乙的电阻3、甲、乙两地相距40千米，在甲、乙两地之间沿直线架设了两条输电线，已知输电线每千 米的电阻为0．2欧。

现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压 表、电流表和电源接成如下中图所示电路进行测量。

当电压表的示数为3．0伏时，电流表的 示数为0．5安，则短路位置离甲地的距离为（ ）A ．10千米B ．15千米 巴30千米 D ．40千米4、小敏利用“压敏电阻的阻值随所受压力的增大而减小”的性质，设计了判断物体运动状态的装置。

其工作原理如右上图(a)所示，电源、电流表、定值电阻和压敏电阻由导线连接成一个串联电路，压敏电阻和一块挡板固定在绝缘小车上，中间放置一个可活动的绝缘球，压敏电阻不受力时，电流表示数为最小，小车运动状态变化会引起电流表示数变化。

如图(b)所示是某次小车向右作直线运动时电流随时间变化图象。

下列有关该次小车运动状态的判断正确的是（ ） A ．0到t 1时间内，小车速度变大 B.t 1到t 2时间内，小车速度不变 C.t 2到t 3时间内，小车速度变大 D.t 3到t 4时间内，小车速度变小5、如下左图所示．物体M 在水平导轨上平移时．带动滑动变阻器的滑片P 移动，通过电压表显示的数据，可反映出物休移动距离的大小．下列说法正确的是（ ） A ．物体M 不动时，电流表、电压表都没有示数B ．物体M 不动时．电流表有示数，电压表没有示数C ．物体M 向右移动时．电流表、电压表示数都增大D ．物休M 向右移动时，电流表示数不变，电压表示数增大6、有两个电路元件A 和B,流过元件的电流与其两端电压的关系如下右图（甲）所示．把它们串联在电路中，如下右图（乙）所示．闭合开关S,这时电流表的示数为0. 4A,则电源电压和元件B 的电功率分别是（ ）A. 2.0V 0.8 WB. 2.5V 1.0WC. 4.5V 1.0 WD. 4.5V 1.8W7、如下图所示家庭用电的一些做法中，符合安全用电的是（）8、晶晶的爸爸从国外带回来一个电饭锅．电饭锅上标着“110V 1000W”。

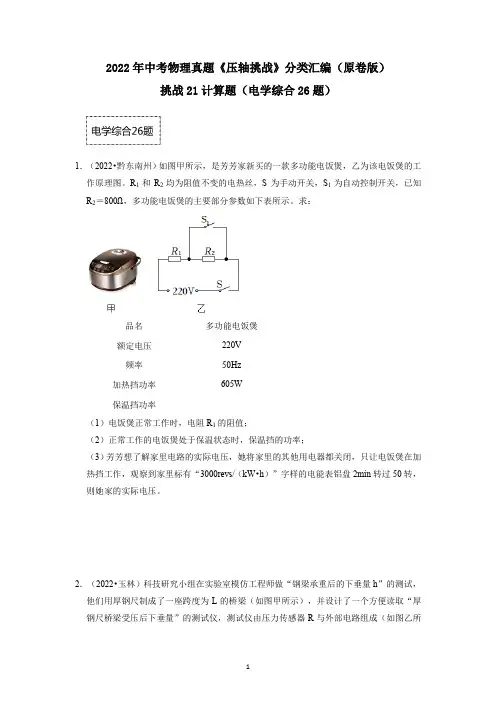

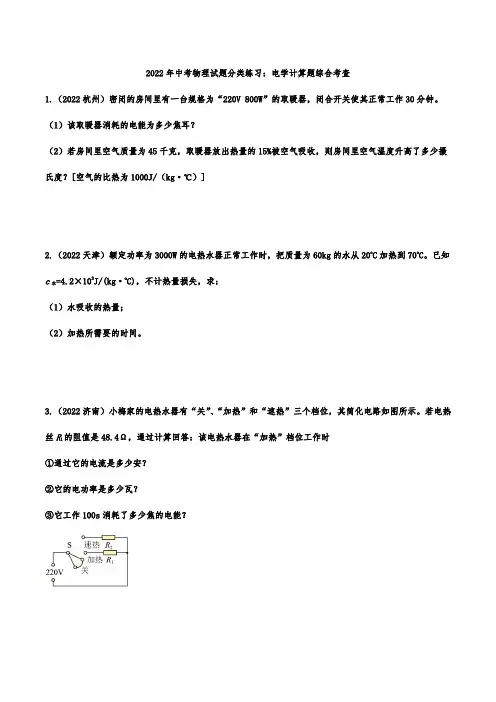

2022年中考物理真题《压轴挑战》分类汇编（原卷版）挑战21计算题（电学综合26题）1．（2022•黔东南州）如图甲所示，是芳芳家新买的一款多功能电饭煲，乙为该电饭煲的工作原理图。

R1和R2均为阻值不变的电热丝，S为手动开关，S1为自动控制开关，已知R2＝800Ω，多功能电饭煲的主要部分参数如下表所示。

求：品名多功能电饭煲额定电压220V频率50Hz加热挡功率605W保温挡功率（1）电饭煲正常工作时，电阻R1的阻值；（2）正常工作的电饭煲处于保温状态时，保温挡的功率；（3）芳芳想了解家里电路的实际电压，她将家里的其他用电器都关闭，只让电饭煲在加热挡工作，观察到家里标有“3000revs/（kW•h）”字样的电能表铝盘2min转过50转，则她家的实际电压。

2．（2022•玉林）科技研究小组在实验室模仿工程师做“钢梁承重后的下垂量h”的测试，他们用厚钢尺制成了一座跨度为L的桥梁（如图甲所示），并设计了一个方便读取“厚钢尺桥梁受压后下垂量”的测试仪，测试仪由压力传感器R与外部电路组成（如图乙所示）。

已测得跨度为L时，在一定范围内，其压力F与下垂量h满足关系F＝，k＝1×10﹣3m/N。

已知电源电压不变，当电压表的示数为4V时，电流表示数为0.4A。

当压力F1＝32N时，电路中的电流为I1，此时R的功率为P1；当压力F2＝40N时，电路中的电流为I2，此时R的功率为P2；且I1与I2相差0.1A。

传感器的电阻R与压力F的关系图像是一条直线（如图丙所示），忽略传感器与钢梁自重产生的影响。

求：（1）R0的阻值；（2）当桥梁的下垂量为3cm时，压力传感器受到的压力；（3）当压力为零时，电路中的总电阻；（4）P1与P2的差值。

3．（2022•永州）小明为了控制灯泡的亮度，设计了如图甲所示的电路，已知电源电压恒定不变，灯泡L标有“6V 6W”字样（灯泡电阻不随温度变化），滑动变阻器R最大阻值为20Ω。

将滑片P置于a端，闭合开关S，缓慢移动滑片P，当滑片P位于b端时，灯泡恰好正常发光。

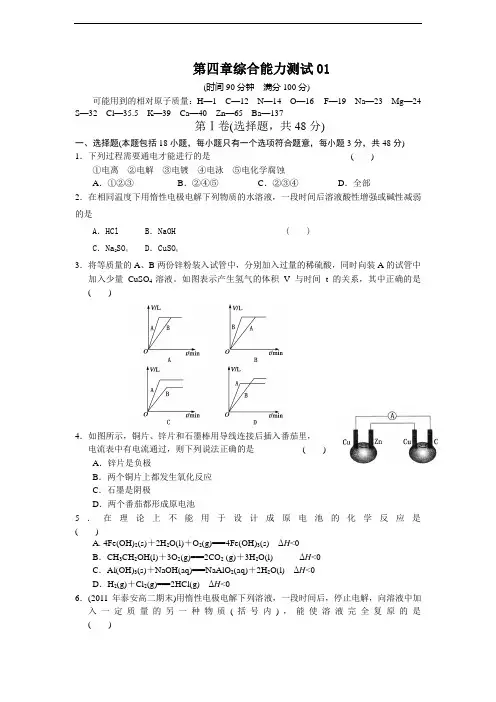

第四章综合能力测试01(时间90分钟满分100分)可能用到的相对原子质量：H—1C—12N—14O—16F—19Na—23Mg—24 S—32Cl—35.5K—39Ca—40Zn—65Ba—137第Ⅰ卷(选择题，共48分)一、选择题(本题包括18小题，每小题只有一个选项符合题意，每小题3分，共48分) 1．下列过程需要通电才能进行的是()①电离②电解③电镀④电泳⑤电化学腐蚀A．①②③B．②④⑤C．②③④D．全部2．在相同温度下用惰性电极电解下列物质的水溶液，一段时间后溶液酸性增强或碱性减弱的是A．HCl B．NaOH ( )C．Na2SO4D．CuSO43．将等质量的A、B两份锌粉装入试管中，分别加入过量的稀硫酸，同时向装A的试管中加入少量CuSO4溶液。

如图表示产生氢气的体积V与时间t的关系，其中正确的是()4．如图所示，铜片、锌片和石墨棒用导线连接后插入番茄里，电流表中有电流通过，则下列说法正确的是()A．锌片是负极B．两个铜片上都发生氧化反应C．石墨是阴极D．两个番茄都形成原电池5．在理论上不能用于设计成原电池的化学反应是()A. 4Fe(OH)2(s)＋2H2O(l)＋O2(g)===4Fe(OH)3(s)ΔH<0B．CH3CH2OH(l)＋3O2(g)===2CO2 (g)＋3H2O(l)ΔH<0C．Al(OH)3(s)＋NaOH(aq)===NaAlO2(aq)＋2H2O(l)ΔH<0D．H2(g)＋Cl2(g)===2HCl(g)ΔH<06．(2011年泰安高二期末)用惰性电极电解下列溶液，一段时间后，停止电解，向溶液中加入一定质量的另一种物质(括号内)，能使溶液完全复原的是()A. CuCl2(CuO) B．NaOH(NaOH)C ．CuSO 4 (CuCO 3)D ．NaCl (NaOH) 7．如图所示，X 、Y 分别是直流电源的两极，通电后发现a极板质量增加，b 极板处有无色无味的气体放出，符合这一情况的是( ) a 极板 b 极板 X 电极 Z A 锌 石墨 负极 CuSO 4 B 石墨 石墨 负极 NaOH C 银 铁 正极 AgNO 3 D 铜 石墨 负极 CuCl 2 8．下图有关电化学的示意图正确的是( )9．惰性电极分别电解下列物质的水溶液一段时间后，氢离子浓度不会改变的是 ( )A ．NaClB ．CuSO 4C ．AgNO 3D ．Na 2SO 4 10．pH ＝a 的某电解质溶液中，插入两支惰性电极，通直流电一段时间后，溶液的pH>a ，则该电解质可能是( )A. NaOH B ．H 2SO 4 C ．AgNO 3 D ．Na 2SO 411．在铁制品上镀上一定厚度的铜层，以下电镀方案中正确的是 ( )A ．铜作阳极，铁制品作阴极，溶液中含Fe 2＋B ．铜作阴极，铁制品作阳极，溶液中含Cu 2＋C ．铜作阴极，铁制品作阳极，溶液中含Fe 3＋D ．铜作阳极，铁制品作阴极，溶液中含Cu 2＋12．镁燃料电池以镁合金作为电池的一极，另一极充入过氧化氢，电解质溶液是酸化的氯化钠溶液，放电时总反应方程式：Mg ＋2H ＋＋H 2O 2===Mg 2＋＋2H 2O 。

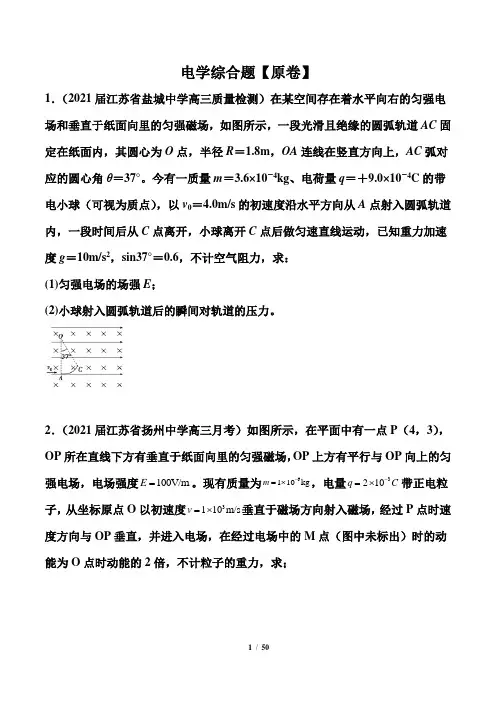

电学综合题【原卷】1．（2021届江苏省盐城中学高三质量检测）在某空间存在着水平向右的匀强电场和垂直于纸面向里的匀强磁场，如图所示，一段光滑且绝缘的圆弧轨道AC 固定在纸面内，其圆心为O 点，半径R ＝1.8m ，OA 连线在竖直方向上，AC 弧对应的圆心角θ＝37°。

今有一质量m ＝3.6×10－4kg 、电荷量q ＝＋9.0×10－4C 的带电小球（可视为质点），以v 0＝4.0m/s 的初速度沿水平方向从A 点射入圆弧轨道内，一段时间后从C 点离开，小球离开C 点后做匀速直线运动，已知重力加速度g ＝10m/s 2，sin37°＝0.6，不计空气阻力，求：(1)匀强电场的场强E ；(2)小球射入圆弧轨道后的瞬间对轨道的压力。

2．（2021届江苏省扬州中学高三月考）如图所示，在平面中有一点P （4，3），OP 所在直线下方有垂直于纸面向里的匀强磁场，OP 上方有平行与OP 向上的匀强电场，电场强度100V/m E =。

现有质量为6110kg m -=⨯，电量3210q C -=⨯带正电粒子，从坐标原点O 以初速度3110m/s v =⨯垂直于磁场方向射入磁场，经过P 点时速度方向与OP 垂直，并进入电场，在经过电场中的M 点（图中未标出）时的动能为O 点时动能的2倍，不计粒子的重力，求；(1)磁感应强度的大小；(2)P 、M 两点间的电势差；(3)粒子从O 点运动到M 点的时间。

3．（2021届江苏省扬州中学高三月考）如图所示，两平行光滑的金属导轨MN 、PQ 固定在水平面上，相距为L ，处于竖直向下的磁场中，整个磁场由n 个宽度皆为x 0的条形匀强磁场区域1、2……n 组成，从左向右依次排列，磁感应强度的大小分别为B 、2B 、3B ……nB ，两导轨左端MP 间接入电阻R ，一质量为m 的金属棒AB 垂直于MN 、PQ 放在水平导轨上，与导轨电接触良好，不计导轨和金属棒的电阻。

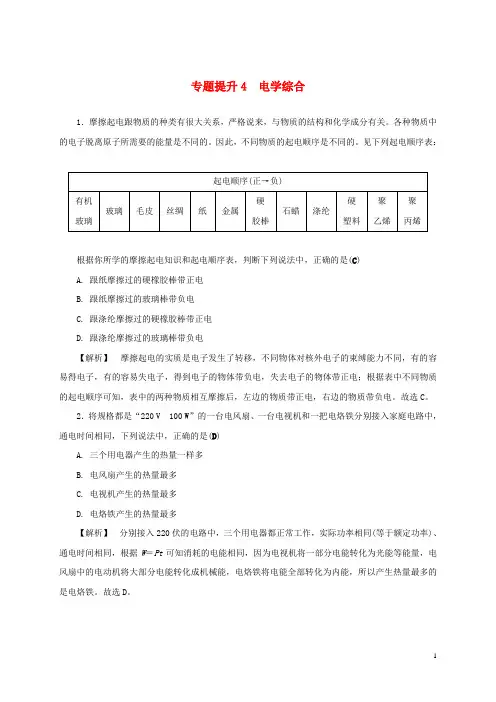

专题提升4 电学综合1．摩擦起电跟物质的种类有很大关系，严格说来，与物质的结构和化学成分有关。

各种物质中的电子脱离原子所需要的能量是不同的。

因此，不同物质的起电顺序是不同的。

见下列起电顺序表：根据你所学的摩擦起电知识和起电顺序表，判断下列说法中，正确的是(C)A. 跟纸摩擦过的硬橡胶棒带正电B. 跟纸摩擦过的玻璃棒带负电C. 跟涤纶摩擦过的硬橡胶棒带正电D. 跟涤纶摩擦过的玻璃棒带负电【解析】摩擦起电的实质是电子发生了转移，不同物体对核外电子的束缚能力不同，有的容易得电子，有的容易失电子，得到电子的物体带负电，失去电子的物体带正电；根据表中不同物质的起电顺序可知，表中的两种物质相互摩擦后，左边的物质带正电，右边的物质带负电。

故选C。

2．将规格都是“220 V100 W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法中，正确的是(D)A. 三个用电器产生的热量一样多B. 电风扇产生的热量最多C. 电视机产生的热量最多D. 电烙铁产生的热量最多【解析】分别接入220伏的电路中，三个用电器都正常工作，实际功率相同(等于额定功率)、通电时间相同，根据W＝Pt可知消耗的电能相同，因为电视机将一部分电能转化为光能等能量，电风扇中的电动机将大部分电能转化成机械能，电烙铁将电能全部转化为内能，所以产生热量最多的是电烙铁。

故选D。

(第3题)3．如图所示是小红测定小灯泡电阻的电路图，当闭合开关S 时，发现灯L 不亮，电流表、电压表均无示数。

若电路故障只出现在灯L 和变阻器R 中的一处，则下列判断正确的是(D )A. 灯L 短路B. 灯L 开路C. 变阻器R 短路D. 变阻器R 开路【解析】 A 选项，若灯泡L 短路，则灯不亮，电压表示数为0，电流表有示数；B 选项，若灯泡L 开路，则灯不亮，电压表有示数，电流表示数为0；C 选项，若变阻器R 短路，则灯亮，电压表和电流表都有示数。

(第4题)4．如图所示，电源电压为6伏且保持不变，滑动变阻器的最大阻值为20欧，定值电阻R 0为5欧。

一、初中物理电路类问题1．如图，电源电压保持不变，闭合开关后，将滑动变阻器R 2的滑片P 向右移动的过程中，下列说法正确的是（ ）A ．电流表A 的示数变大，电压表V 2的示数变小B ．电压表V 2 的示数与电流表A 的示数的比值不变C ．电流表A 的示数变小，电压表V 2的示数不变D ．电压表V 1与电压表V 2的示数之和不变【答案】D【解析】【分析】【详解】 A ．由电路图可知，R 1与R 2串联，电压表V 1测R 1两端的电压，电压表V 2测R 2两端的电压，电流表测电路中的电流，将滑动变阻器R 2的滑片P 向右移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由=U I R可知，电路中的电流变小，即电流表A 的示数变小，故A 错误；B ．由电压表V 2 的示数变大、电流表A 的示数变小可知，电压表V 2的示数与电流表A 的示数的比值变大，故B 错误；C ．由=U IR 可知，R 1两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，所以，R 2两端的电压变大，即电压表V 2的示数变大，故C 错误；D ．因电源电压保持不变，两电压表的示数之和即为电源的电压，所以，电压表V 1与电压表V 2的示数之和不变，故D 正确。

2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆【答案】ABD【解析】【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为: 23U R I=故C 项错误； D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．如实物图所示，以下判断正确的是( )A ．灯L 1与灯L 2并联，电压表测灯L 1两端的电压B ．灯L 1与灯L 2并联，电压表测灯L 2两端的电压C ．灯L 1与灯L 2串联，电压表测灯L 1两端的电压D ．灯L 1与灯L 2串联，电压表测灯L 2两端的电压【答案】C【解析】【分析】【详解】由实物图可知,电流从正极出发经开关、电流表、灯泡L 2、L 1回负极,电压表并联在L 1两端，则灯L 1与灯L 2串联，电压表与灯L 1并联，所以电压表测灯L 1两端的电压，故C 正确，ABD 错误．故选C.4．如图所示的电路中，闭合开关时，下列说法正确的是（ ）A ．两个灯泡串联B ．开关只能控制灯L 1C ．电流表测的是灯泡L 1的电流D ．电流方向从电流表到开关【答案】C【分析】【详解】A．由图可知，两灯泡并列连接，因此两个灯泡并联，故A错误；BD．电流从电源正极流出，再到开关，然后分为两条路径，一条从电流表到灯L1，另一条经过灯L2；汇合后回到负极，则开关控制整个电路，故BD错误；C．电流表A串联在L1支路上，测通过灯泡L1的电流，故C正确。

浙教版科学八年级(上)电学专题测试卷（时间：60分钟 满分100分） 第I 卷（选择题 共30分）一、选择题（每小题2分，共30分）1.如图所示的电路图中，要使灯泡L 1和L 2组成并联电路，应该是（▲）A.只闭合S 3B.同时闭合S 1和S 3,断开S 2C.同时闭合S 1和S 2,断开S 3D.只闭合S 22.你见过史上最小气的猴子吗？如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，它就停止吵闹。

从物理学的角度分析，香蕉的作用相当于电路中的（▲）A.开关B.导线C.电源D.发声器3.摩擦起电跟物质的种类有很大关系，严格说来，与物质的结构和化学成分有关。

各种物质中的电子脱离原子所需要的能量是不同的，因此，不同物质的起电顺序是不同的。

见下列起电顺序表：根据你所学的摩擦起电知识和起电顺序表，判断下列说法中，正确的是（▲） A.跟纸摩擦过的硬橡胶棒带正电 B.跟纸摩擦过的玻璃棒带负电 C.跟涤纶摩擦过的硬橡胶棒带正电 D.跟涤纶摩擦过的玻璃棒带负电4.某种电脑键盘清洁器有两个开关，开关S 1只控制照明用的小灯泡L,开关S 2只控制吸尘用的电动机M 。

在如图所示的四个电路图中，符合上述要求的是（▲）起电顺序（正→负）有机玻璃玻 璃毛 皮 丝 绸纸 金 属硬橡胶棒石 蜡 涤 纶硬塑料聚乙烯聚丙烯5.如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路。

已知通过R1和R2的电流分别为4mA和10mA,则通过R3的电流可能是（▲）A.4mAB.8mAC.10mAD.14mA6.新交通法规定驾驶员必须系安全带，汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带。

当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光。

图中符合上述要求的电路图是（▲）7.市场上一些不法商贩常用纯净水冒充价格较高的矿泉水对外出售，矿泉水中含有人体所需的多种矿物质，导电能力较强，纯净水含矿物质较少，导电能力较差。

压轴题01电学综合计算题综合近几年中考对于电磁学的考查形式，2023年中考对于电磁学的考查仍然是重要照顾点。

串、并联电路特点、欧姆定律对于整个初中电磁学的串联作用将起到至关重要的效果，所以不论是选择题还是大题，电磁学问题一直都是命题人提高学生关键物理素养的重要知识点，因此在近几年的中考命题中电磁学问题一直都是以压轴题的形式存在，其中包括电对与力学结合、电和磁相互结合等常见的几种形式，以及对于图像问题的考查，都比前几年要频繁，所以要求考生了解题型的知识点及要领，对于常考的模型要求有充分的认知。

一、串并联电路电流、电压特点1.串联电路的特点（1）电流：各处的电流都相等。

表达式：I =I 1=I 2（2）电压：电路两端的总电压等于各部分电路两端电压之和。

表达式：U =U 1+U 2（3）电阻：电路的总电阻等于各用电器电阻之和。

表达式：R=R 1+R 22.并联电路的特点：（1）电流：干路中的电流等于各支路中的电流之和。

表达式：I =I 1+I 2（2）电压：各支路两端的电压相等。

表达式：U =U 1=U 2（3）电阻：电路的总电阻的倒数等于各用电器电阻倒数之和。

表达式： 12111R R R =+二、欧姆定律1.数学表达式：UI R =其中I 代表电流，单位是AU 代表电压，单位是VR 代表电阻，单位是Ω2.说明：（1）I 、U 、R 三量必须对应同一导体（或者同一段电路）；（2）I 、U 、R 三量对应的是同一时刻三、电功公式1.电功计算式:W =UIt其中W 代表电功, 单位是 JU 代表电压，单位是 VI 代表电流， 单位是At 代表通电时间，单位是s说明：（1）I 、U 、t 必须对同一段电路、同一时刻而言。

(2) 式中各量必须采用国际单位；1度=1 kWh = 3.6×10 6 J 。

(3)普遍适用公式，对任何类型用电器都适用。

2.电功导出式：W =I 2Rt 与2U W t R=只能用于如电烙铁、电热器、白炽灯等纯电阻电路（对含有电动机、日光灯等非纯电阻电路不能用）四、电功率公式1.电功率定义式：WP t=其中P代表电功率，单位是WW代表电功，单位是Jt代表通电时间，单位是s说明：（1）P、W、t 必须对同一段电路、同一时刻而言。

初中电学综合计算题1．(2015，雅安)如图所示，灯L标有“6 V 3 W”字样，电源电压恒为6 V，定值电阻R＝6 Ω，设灯L的阻值不随温度变化而变化．求：(1)灯L正常发光时的电阻是多少？(2)只闭合S1、S3时，电阻R在60 s内产生的热量是多少？(3)要使整个电路消耗的电功率最小且电路电流不为0，各开关的合闭情况应如何？此时的最小电功率为多少？2．(2015，盐城)创建生态文明城市需要我们共同关注环境，我市某兴趣小组为了检测空气质量的指数，设计了如图甲所示的检测电路．R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示，已知电源电压12 V保持不变，R0＝5 Ω，当电压表示数为4 V时，求：(1)通过R0的电流；(2)2 min内R0消耗的电能；(3)此时空气质量指数．3．(2015，丹东)如图所示，电源电压不变，R2＝12 Ω，小灯泡L标有“6 V 3 W”字样(不考虑灯丝电阻变化)．当S1、、S3都闭合时，小灯泡恰好正常发光，此时电流表示数为0.6 A，求：S(1)电源电压和定值电阻R1的值各为多大？(2)当S1闭合，S2、S3断开时，小灯泡消耗的实际功率是多大？.4．(2015，厦门)如图所示，电源电压保持不变，R1＝10 Ω.当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图中线段AB表示．求：(1)电源电压；(2)滑片P滑到ab中点时电压表的示数．5．(2015，宿迁)在图甲所示电路中，电源电压恒为9 V，灯泡L的额定电压为6 V，通过灯泡L的电流I与灯泡两端的电压U的关系如图乙所示，求：(1)灯泡的额定功率；(2)灯泡正常发光时，滑动变阻器接入电路的阻值；(3)当电压表示数是5 V时，灯泡L的实际功率．6．(2015，随州)随州香菇远销世界各地，但种植香菇需要精心呵护．如图为“神农”牌香菇种植塑料温棚内的电路图，灯泡L 上标有“220 V 100 W”．一天中，夜晚和白天耗电情况以及电路连接状况见下表(不考虑R 1、R 2阻值的变化)．求：(1) R 2的阻值； (2)R 1的阻值．7．(2015，遵义)如图所示电路，定值电阻R0＝6 Ω，灯L 标有“6 V 3 W”字样，灯L 的阻值及电源电压保持不变．闭合开关S ，当滑动变阻器R 的滑片P 置于最左端时，电流表的示数为0.8 A ；滑片P 置于最右端时，电流表的示数为0.55 A ．求：(1)灯L 正常工作时的电阻； (2)滑动变阻器的最大值；(3)滑动变阻器滑片P 置于最右端，通电10 s ，灯L 消耗的电能．8．(2015，乐山)如图所示，电源电压恒定不变，小灯泡L 标有“6 V 3 W”字样，当开关S 1、S 2闭合，滑片P 置于b 端时，小灯泡正常发光，此时电流表的示数为0.8 A ．求： (1)电源的电压U ；(2)滑动变阻器的最大阻值R 1；(3)当开关S 1闭合、S 2断开，滑片P 置于a 端时，电流表的示数为0.2 A ，求此时R 2的电功率．9．(2015，福州)磁场的强弱可用磁感应强度B 表示，单位为特斯拉(T)．小华设计了磁感应强度测量仪，图为其原理图．该仪器显示计由电流表改装，电源电压为6 V ，定值电阻R 0为40 Ω，磁敏电阻R B 在常温下的阻值随外加磁感应强度变化的对应关系如下表所示，求：(1)当待测磁感应强度为0 T 时，磁敏电阻R B 是多少？(2)用该测量仪测得某处的磁感应强度是0.08 T ，电路中的电流是多少？磁敏电阻R B 两端的电压是多少？ (3)若把该测量仪放在某处，闭合开关，电路消耗的总功率为0.12 W ，则该处磁感应强度是多少？10．(2015，金华)小伟是一个科学迷，在课余时间他利用一个规格为“2.2 V0.01 A”的发光二极管设计了如图甲所示的电路．晚间关闭照明灯L后，利用二极管D发出的光指示开关所在的位置，S为单刀双掷开关、R为限流电阻．(1)关闭照明灯后，为使二极管D正常工作，限流电阻R的阻值为多少欧？此时，电路消耗的总功率为多少瓦？(2)从安全用电考虑，该电路存在安全隐患，应将单刀双掷开关S接在照明灯L与__火线__间．(3)不管照明灯关闭还是打开，该电路都要消粍电能．为节约电能，可以再接入一个光控开关(光照弱时自动闭合，光照强时自动断开)，你认为应将光控开关接在图乙中a、b、c三处的__b__处．11．(2015，宜昌)随着宜昌现代化学校创建工作的深入开展，全市各中小学教学多媒体硬件运用越来越多，某校共有15个教室，每个教室配有40 W的照明灯10盏，300 W的投影仪一台，100 W的教学扩音系统一套，300 W的电脑一台．(该校的供电电压为220 V)(1)学生在操场上进行半小时的大课间体育活动时，若教室内的这些用电器没有关闭，那么这半小时该校会浪费多少度电？(2)随着这些硬件的装配，需要对学校供电线路进行改造，下表是各种橡胶绝缘铜芯线在常温下的安全载流量(长时间通电时的最大安全电流)，从安全角度考虑，该校应选择哪种导线作为干路导线？请通过计算后说明.(3)该校电路中的保险装置采用空气开关(如图甲)，空气开关内有电磁铁和两个触点，制作触点的材料分别有铜或银，电路正常工作时两触点是连接在一起的，当电流过大时电磁铁将两个触点分开，切断电路(如图乙)．从空气开关的使用寿命和安全角度考虑，应选择触点____(填“银”或“铜”)材料制作的空气开关，原因是____(已知同样条件下，银的电阻比铜的电阻小)．12．(2015，梅州)如图甲所示，已知小灯泡L上标有“6 V 3 W”字样，R0＝20 Ω，滑动变阻器R的最大阻值为100 Ω.求：(1)小灯泡的电阻(设灯丝电阻不随温度变化)；(2)只闭合S1，移动滑动变阻器滑片P，变阻器两端电压与其连入电路的电阻关系如图乙所示；当滑片置于某点a时，电压表示数U a＝8 V．求此时电流表示数及电源电压；(3)已知电压表量程为0～15 V，在电压表示数不超过量程，灯泡两端电压不超过额定值的情况下，只闭合S2时，求滑动变阻器连入电路的阻值范围．变，灯泡L标有“8 V 4 W”字样，电流表的量程为0～3 A，电压表的量程为0～15 V，滑动变阻器R2的最大阻值为20 Ω.闭合开关S和S1时，电路消耗的功率为4.05 W．(不计灯丝电阻随温度的变化) 求：(1)小灯泡L的电阻；(2)开关S、S1、S2都闭合时，通过电流表的最小电流；(3)在不超过电表量程和灯泡额定电压的条件下，只闭合开关S2时滑动变阻器R2的电功率变化范围．14．(2015，盘锦)如图所示，灯L标有“2.5 V 1.25 W”字样，R1＝15 Ω，滑动变阻器R2最大阻值为10 Ω，当开关S1闭合，S2、S3断开，滑片P滑至左端时，灯L恰好正常发光．试求：(1)灯L正常发光时的电阻；(2)电源电压；(3)当S1、S2、S3都闭合，且滑动变阻器的滑片P滑到中点时，电流表的示数和此时电路消耗的总功率．15．(2015，聊城)如图所示电路，电源电压为6 V保持不变，R1＝12 Ω，滑动变阻器R2的最大阻值为20 Ω.当开关S 闭合，S1、S2断开时，调节滑动变阻器的滑片至中点，恰好使灯泡正常发光，此时电流表示数为0.3 A．灯泡电阻不变，求：(1)灯泡的电阻和额定电压；(2)灯泡在这种情况下通电1 min，电流所做的功；(3)将滑动变阻器的滑片滑至最右端，仍然使开关S闭合，S1、S2断开，整个电路消耗的电功率为P；保持滑片在最右端位置不动，当S、S1、S2都闭合时，且电流表使用0～3 A量程，整个电路消耗的电功率为P′，求P∶P′的值．答案1解：(1)由P ＝U2R 得灯正常发光时的电阻R ＝UL2PL ＝（6 V ）23 W ＝12 Ω；(2)当闭合S1、S3时，灯L 与电阻R 并联接在电源两端，I ＝U R ＝6 V6 Ω＝1 A ，Q ＝I2Rt ＝(1 A)2×6 Ω×60 s ＝360 J ；(3)当断开S1、S3，闭合S2时，灯L 与电阻R 串联，整个电路消耗的电功率最小；R 总＝RL ＋R ＝12 Ω＋6 Ω＝18 Ω，Imin ＝U R 总＝6 V 18 Ω＝13 A ，Pmin ＝UImin ＝6 V×13 A＝2 W2解：(1)由图甲，R0和R 串联，电压表测R0两端的电压，所以IR ＝U0R0＝4 V5 Ω＝0.8 A ；(2)2 min 内R0消耗的电能W0＝U0I0t ＝4 V×0.8 A×120 s ＝384 J ；(3)UR ＝U －U0＝12 V －4 V ＝8 V ，所以R ＝UR IR ＝8 V 0.8 A ＝10 Ω，所以1R ＝110 Ω＝0.1 Ω－1，由图象乙可知，此时空气质量指数为25.3解：(1)当开关S1、S2、S3均闭合时，R2短路，灯L 与R1并联，因为灯L 正常发光，所以电源电压U ＝UL ＝U1＝6 V ，小灯泡电流IL ＝PL UL ＝3 W 6 V ＝0.5 A ，R1电流：I1＝I －IL ＝0.6 A －0.5 A ＝0.1 A ，由I ＝U R 可得，R1＝U1I1＝6 V0.1 A ＝60 Ω；(2)当开关S1闭合，S2和S3断开时，灯L 与R2串联，由P ＝U2R 可得小灯泡电阻RL ＝UL2PL ＝（6 V ）23 W ＝12 Ω，电路总电阻R 总＝RL ＋R2＝12 Ω＋12 Ω＝24 Ω，电路中电流I 串＝U 源R 总＝6 V24 Ω＝0.25 A ，小灯泡实际电功率P 实＝I 串2RL ＝(0.25 A)2×12 Ω＝0.75 W4解：(1)由电路图可知，当滑片在b 端时只有R1接入电路，此时电路电流最大，由U －I 图象可知，电路最大电流为0.6 A ，由I ＝UR 可知，电源原电压U ＝U1＝IR1＝0.6 A×10 Ω＝6 V ；(2)由电路图可知，滑片在a 端时，滑动变阻器阻值全部接入电路，由U －I 图象可知，此时电路电流I ＝0.2 A ，滑动变阻器两端电压U 滑＝4 V ，由I ＝U R 可知，滑动变阻器最大阻值R2＝U2I ＝4 V 0.2 A ＝20 Ω，滑片在ab 中点时电路电流I ′＝U R1＋R22＝ 6 V10 Ω＋20 Ω2＝0.3 A ，由I ＝U R 可知，电压表示数UV ＝U2′＝I′×12R2＝0.3 A×12×20 Ω＝3 V5解：(1)由题灯泡的额定电压U 额＝6 V ，由图象可知，此时通过灯泡的电流I 额＝0.5 A ，所以灯泡的额定功率P 额＝U 额I 额＝6 V×0.5 A ＝3 W ；(2)由图甲可知，L 与R 串联，所以灯泡正常发光时，UR ＝U －UL ＝9 V －6 V ＝3 V ，IR ＝I 额＝0.5 A ，根据I ＝U R ，此时滑动变阻器接入电路的阻值R ＝UR IR ＝3 V0.5 A ＝6 Ω；(3)由图甲知，电压表测滑动变阻器两端电压，所以灯泡的实际电压UL ′＝U －UR ′＝9 V －5 V ＝4 V ，由图象乙可知此时通过灯泡的电流IL ′＝0.4 A ，所以灯泡的实际功率P ′＝UL ′IL ′＝4 V×0.4 A ＝1.6 W.6解：(1)根据P ＝Wt 可知，灯泡一夜消耗的电能WL ＝PLt1＝0.1 kW×10 h ＝1 kW·h ；三开关均闭合时，灯泡L 与R2并联，电阻R2消耗的电能W2＝W 夜－WL ＝11 kW·h －1 kW·h ＝10 kW·h ＝3.6×107 J ；根据Q ＝I2Rt ＝U2R t 可得R2的阻值R2＝U2t Q ＝U2t1W2＝（220 V ）2×10×3600 s 3.6×107 J ＝48.4 Ω；(2)K2闭合，K1、K3均断开，R1与R2串联，电路为白天工作状态，因串联电路中总电阻等于各分电阻之和，根据Q ＝I2Rt ＝U2R t 可得总电阻的阻值R ＝U2t Q ＝U2tW ＝（220 V ）2×14×3600 s5.6×3.6×106 J＝121 Ω，又因R2＝48.4 Ω，则R1＝R －R2＝121 Ω－48.4 Ω＝72.6 Ω. 7解：(1)由P ＝U2R 可得，灯L 正常发光时的电阻RL ＝UL2PL ＝（6 V ）23 W ＝12 Ω；(2)当滑动变阻器R 的滑片P 置于最左端时，定值电阻R0与滑动变阻器的最大阻值R 并联，电流表测干路电流，因并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，所以，电流表的示数I ＝I0＋IR ＝U R0＋U R ＝U 6 Ω＋U R ＝0.8 A ，即U 6 Ω＋UR ＝0.8 A①，滑片P 置于最右端时，灯泡L 与滑动变阻器的最大阻值R 并联，电流表测干路电流，则电流表的示数：I ′＝IL ＋IR′＝U RL ＋U R ＝U 12 Ω＋U R ＝0.55 A ，即U 12 Ω＋U R ＝0.55 A②，由①－②可得，U 6 Ω－U 12 Ω＝U12 Ω＝0.8 A －0.55 A ＝0.25A ，解得U ＝3 V ，代入①式可得R ＝10 Ω；(3)滑动变阻器滑片P 置于最右端，通电10 s ，灯L 消耗的电能WL ＝U2RL t ＝（3 V ）212 Ω×10 s ＝7.5 J8解：(1)当开关S1、S2都闭合，滑片P 置于b 端时，R1与L 并联，电流表测电路中的总电流，由于并联电路中各支路两端的电压相等，且灯泡正常发光，所以，电源的电压U ＝ULI ＝6 V ；(2)根据P ＝UI 可得，通过灯泡的电流IL ＝PL UL ＝3 W6 V ＝0.5 A ，根据并联电路中干路电流等于各支路电流之和可知通过R1的电流I1＝I －IL ＝0.8 A －0.5 A ＝0.3 A ，根据欧姆定律可得R1＝U I1＝6 V0.3 A ＝20 Ω；(3)当开关S1闭合，S2断开时，滑片P 置于a 端时，灯泡被短路，R1与R2串联，此时电路的总功率为P ＝UI′＝6 V×0.2 A ＝1.2 W ，滑动变阻器消耗的电功率P1＝(I′)2×R1＝(0.2 A)2×20 Ω＝0.8 W ，所以P2＝P －P1＝1.2 W －0.8 W ＝0.4 W.9解：(1)由表可知，当B ＝0 T 时，RB ＝160 Ω；(2)当B1＝0.08 T 时，RB1＝200 Ω，R1＝RB1＋R0＝200 Ω＋40 Ω＝240 Ω，由I ＝U R 得I1＝U R1＝6 V 240 Ω＝0.025 A ，UB1＝I1RB1＝0.025 A×200 Ω＝5 V ；(3)由P ＝UI ＝U2R 得R2＝U2P ＝（6 V ）20.12 W ＝300 Ω，RB2＝R2－R0＝300 Ω－40 Ω＝260 Ω，查表可知，B2＝0.16 T10解：UR ＝U －U0＝220 V －2.2 V ＝217.8 V ，IR ＝ID ＝0.01 A ，R ＝UR IR ＝217.8 V0.01 A ＝21780 Ω，P ＝UI ＝220 V ×0.01 A ＝2.2 W11解：(1)教室内的用电器总功率为P ＝(40 W×10＋300 W ＋100 W ＋300 W)×15＝16500 W ＝16.5 kW ，由P ＝Wt 得半小时浪费的电能为W ＝Pt ＝16.5 kW×0.5 h ＝8.25 kW·h ＝8.25度；(2)由P ＝UI 得电路中总电流为I ＝P U ＝16500 W220 V ＝75 A ，因为68 A<75 A<94 A ，所以应选择导线横截面积16 mm 2的12解：(1)由P ＝U2R 可得，灯泡电阻RL ＝UL2PL ＝（6 V ）23 W ＝12 Ω；(2)只闭合S1，R0与R 串联，由图乙可知，当电压表示数Ua ＝8 V 时，R ＝16 Ω，因串联电路中各处的电流相等，则电路中的电流I ＝Ia ＝Ua R ＝8 V16 Ω＝0.5 A ，总阻值R 总＝R0＋R ＝20 Ω＋16 Ω＝36 Ω；由欧姆定律得电源电压U ＝IR 总＝0.5 A×36 Ω＝18 V ；(3)只闭合S2时，灯泡L 与变阻器串联，由于灯泡的额定电压为6 V ，则灯泡两端的最大电压为6 V ；则由P ＝UI 得电路中的最大电流I 最大＝IL ＝P 额U 额＝3 W 6 V ＝0.5 A ，由欧姆定律得总电阻R 总最小＝U I 最大＝18 V0.5 A ＝36 Ω；由串联电路中总电阻等于各分电阻之和可得，变阻器接入电路中的最小电阻R 最小＝R 总最小－RL ＝36 Ω－12 Ω＝24 Ω；为保护电压表的量程，则电压表的最大示数为15 V ，由串联电路中总电压等于各分电压之和可得灯泡两端的电压为UL ′＝U －UR 最大＝18 V －15 V ＝3 V ，则通过灯泡的最小电流I 最小＝UL ′RL ＝3 V12 Ω＝0.25 A ，由欧姆定律得变阻器接入电路中的最大电阻R 最大＝UR 最大I 最小＝15 V0.25 A＝60 Ω；由此可知滑动变阻器连入电路的阻值范围是24 ～60 Ω. 13解：(1)因为灯的额定电压为UL ＝8 V ，额定功率为PL ＝4 W ，则由P ＝U2R 可得灯的电阻为RL ＝UL2PL ＝（8 V ）24 W ＝16 Ω；(2)闭合开关S 和S1时，灯泡短路，R1单独接入电路，此时其两端电压为U ＝9 V ，又知电路消耗的功率为P1＝U2U2（9 V ）2路，当R2全部接入电路时，电路中电阻最大，由I ＝U R 可知，此时通过R1的电流为I1＝U R1＝9 V20 Ω＝0.45 A ，通过R2的电流为I2＝U R2＝9 V20 Ω＝0.45 A ，并联电路中干路电流等于各支路电流之和，故I ＝I1＋I2＝0.45 A ＋0.45 A ＝0.9 A ；(3)当只闭合S2时，R2和L 串联，由于灯泡正常发光时，电压为UL ＝8 V ，额定功率为PL ＝4 W ，额定电流为IL ＝PLUL ＝4 W8 V ＝0.5 A<3 A ，故电路中最大电流为I ＝0.5 A ，此时滑动变阻器两端电压为U ′＝U －UL ＝9 V －8 V ＝1 V ，滑动变阻器消耗的电功率为P1＝U′IL ＝1 V×0.5 A ＝0.5 W ；滑动变阻器消耗的功率为P ＝U2I ＝(U －UL 实)I ＝(9 V －IRL)I ＝9 V×I －16 Ω×I2＝8164 W －(4I －98)2W ，当4I －98＝0即I ＝932 A<0.5 A 时，R2的功率最大Pmax ＝8164W≈1.27 W ，故滑动变阻器R2的电功率变化范围为0.5～1.27 W14解：(1)因为小灯泡正常发光，根据P ＝UI 可得，小灯泡正常发光时的电流IL ＝P U ＝1.25 W 2.5 V ＝0.5 A ，根据I ＝UR 可得，小灯泡正常发光时的电阻RL ＝U I ＝2.5 V0.5 A ＝5 Ω；(2)当开关S1闭合，S2、S3断开，滑片P 滑至左端，R2、L 串联，灯L 正常发光，电路电流I ＝IL ＝0.5 A ，电源电压U 电＝I(R2＋RL)＝0.5 A×(10 Ω＋5 Ω)＝7.5 V ；(3)当S1、S2、S3都闭合时，且滑片滑到中点时，R1与R2′并联，R1中电流I1＝U R1＝7.5 V 15 Ω＝0.5 A ；R2中电流I2＝U R2′＝7.5 V5 Ω＝1.5 A ，电流表的示数I 干＝I1＋I2＝0.5 A ＋1.5 A ＝2.0 A ，电路消耗的总功率P ＝UI ＝7.5 V×2 A ＝15 W.15解：(1)当开关S 闭合，S1、S2断开且灯泡正常发光时，灯泡L 与12R2串联，电流表测电路中的电流，由I ＝UR 可得，电路中的总电阻R ＝U I ＝6 V 0.3 A ＝20 Ω，因串联电路中总电阻等于各分电阻之和，所以，灯泡的电阻RL ＝R －12R2＝20 Ω－12×20 Ω＝10 Ω，灯泡的额定电压UL ＝IRL ＝0.3 A×10 Ω＝3 V ；(2)灯泡正常发光1 min 电流所做的功WL ＝ULIt ＝3 V×0.3 A×60 s ＝54 J ；(3)开关S 闭合，S1、S2断开且滑片位于最右端时，灯泡L 与R2的最大阻值串联，则整个电路消耗的电功率P ＝U2R ＝U2RL ＋R2＝（6 V ）210 Ω＋20 Ω＝1.2 W ；当S 、S1、S2都闭合且滑片位于最右端时，R1与R2的最大阻值并联，电流表测干路电流，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路中的总电阻R ′＝R1R2R1＋R2＝12 Ω×20 Ω12 Ω＋20 Ω＝7.5 Ω，电路消耗的电功率P ′＝U2R ′＝（6 V ）27.5 Ω＝4.8 W ，则P ∶P ′＝1.2 W ∶4.8 W ＝1∶4.。

电学实验检测卷(一)1．一多用电表的电阻挡有三个倍率，分别是×1、×10、×100。

用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到________挡。

如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是____________________________________________，若补上该步骤后测量，表盘的示数如图1，则该电阻的阻值是________ Ω。

图1解析：用×10挡测量某电阻时，表头指针偏转角度很小，说明待测电阻阻值较大，所选挡位偏小，因此应选用×100挡进行测量；换挡后，应先调零再进行测量；待测电阻的阻值为22×100 Ω＝2.2×103Ω。

答案：×100调零(或重新调零) 2.2×103(或2.2 k)2．(2012·广东高考)某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻。

(1)分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图12－2－13图(a)和图(b)所示，长度为________cm，直径为________mm。

图2(2)按图(c)连接电路后，实验操作如下：(a)将滑动变阻器R1的阻值置于最________处(填“大”或“小”)；将S2拨向接点1，闭合S1，调节R1，使电流表示数为I0；(b)将电阻箱R2的阻值调至最________(填“大”或“小”)，S2拨向接点2；保持R1不变，调节R2，使电流表示数仍为I0，此时R2阻值为1 280 Ω；(3)由此可知，圆柱体的电阻为________Ω。

解析：(1)游标卡尺的精度为0.1 mm，所以L＝(50＋1×0.1)mm＝5.01 cm，螺旋测微器的读数为d＝(5＋31.5×0.01) mm＝5.315 mm。

初中物理中考电学实验测试综合卷检测试题(4)答案一、电压电阻中考物理电学实验1．小东和小文利用如图所示的电路探究串联电路中用电器两端电压的关系。

(1)小东操作的主要实验过程如下：① 断开开关，将滑动变阻器的滑片P放在阻值最大处，根据电路图连接实验电路；② 检查电路无误后，闭合开关，调整滑动变阻器的滑片P 到适当位置，正确读出电压表V1与V2的示数，记录在实验数据记录表中；③ 仿照上述步骤又进行了五次实验。

实验数据如下表。

U1/V0.8 1.2 1.5 1.8 2.2 2.5U2/V0.8 1.2 1.5 1.8 2.2 2.5小东通过分析实验数据，得出结论：串联电路中各用电器两端电压相等。

小文不同意小东的观点，提出了实验改进建议。

请简述小文的实验改进措施：① ________；② _________。

(2)请你帮助小文画出他所需要的实验数据记录表_____。

解析：应该使用不同规格的电阻R1和R2应该把电压表V并联在滑动变阻器的两端U/VU1/VU2/V【分析】【详解】(1)[1]从表中数据可知，电压表V1与V2的示数相同，而串联电路电流相等，根据URI可知，R1和R2的阻值大小相等，应该让R1和R2的阻值大小不等，这样就不会得出串联电路中各用电器两端电压相等这种结论；[2]应该把电压表V并联在滑动变阻器的两端，这样可以通过探究三个电压表的示数关系，从而探究串联电路中用电器两端电压的关系；(2)[3]三个电压表，那么每次实验要记录三组数据，实验数据记录表如下表所示。

U/VU 1/V U 2/V2．用甲图测小灯泡电阻．灯泡正常发光的电压为2.5V ．（1）当小灯泡正常发光时，电流表的示数如图乙所示，此时电流表的示数为_______A ，小灯泡的电阻为_______Ω；（2）若闭合开关，电流表和电压表的指针都发生偏转，而小灯泡不亮．其可能原因是_______（说出一种即可）；（3）若一个电表发生故障，但有已知的定值电阻R 0可提供的情况下，下列电路中不能测出小灯泡电阻的是_______．解析：2 12.5 滑动变阻器接入电路的阻值太大或电源电压太低 D 【解析】 【分析】 【详解】（1）当小灯泡正常发光时，电流表的示数如图乙所示，电流表选用0~0.6A 量程，分度值为0.02A ，此时电流表的示数为0.2A ，由欧姆定律，小灯泡的电阻为：2.5V 12.50.2AU R I ===Ω； （2）若闭合开关，电流表和电压表的指针都发生偏转，说明电路是连通的，小灯泡不亮，可能原因是滑动变阻器接入电路的阻值太大或电源电压太低，灯泡实际功率太小所致； （3）A ．由电路图可知，S 断开时，两电阻串联，电压表测待测电阻的电压U x ；S 闭合时，R 0短路，电压表测电源电压U ，根据串联电路电压的规律，可得出S 断开时定值电阻的电压U 0=U –U x ，由欧姆定律可求电路中的电流0xU U I R -=，从而得出待测电阻的大小 00x xx U U R R I U U ==-，故A 不符合题意．B ．S 断开时，电流表测通过定值电阻的电流I 0，由欧姆定律可求出电源电压U=I 0R 0； S 闭合时，电流表测并联电路干路的电流I ，根据并联电路各支路互不影响，两电阻并联时，通过定值电阻的电流大小不变，故根据并联电路电流的规律可知，通过待则电阻的电流I x =I-I 0，由欧姆定律可求待测电阻大小000x x I R UR I I I ==-， 故B 不符合题意．C ．S 断开时，两电阻串联，电流表测电路中的电流I ，根据电阻的串联和欧姆定律可得电源电压的表达式U =（R x +R 0）I ；S 闭合时，为R 0的简单电路，电流表测通过R 0的电流I 0，由欧姆定律可得电源电压的表达式U =I 0R 0，根据电源电压不变，则（R x +R 0）I =I 0R 0，可求待测电阻大小为00(x I I R R I-=）， 故C 不符合题意．D ．无论开关断开与闭合，电压表都测电源电压，故不能测量待测电阻的大小．故答案为D ．3．小刚和小强在组成串并联电路的实验中. （1）在连接电路过程中，开关应该是__________的．（2）小刚连接了如图所示电路，如果合上开关，两个灯泡都将__________ (选“发光””不发光”)，出现__________现象．（3）小刚想将电路全部拆散，重新连接．小强认为只需拆除c 这一根导线，就能成为两灯_______联的正确电路．小强将多余的c 导线拆除以后，闭合开关S 时，小电灯L 1、L 2都不亮．用一段导线的两端接触A 、B 两点时，两灯都不亮；接触C 、D 两点时，两灯也不亮；接触E 、F 两点时，只有灯L 1亮．对此，下列判断中正确的是__________ (A ．灯L 1开路 B ．灯L 2开路 C ．开关S 开路 D ．灯L 2短路)（4）小强认为，在小刚连接的电路中，如果将某根导线的一端移接到另一位置，电路就能成为两灯并联的正确电路了．请在图中要移接的导线上打上“×”号，并画出改动后的导线． （______）解析：（1)断开 （2)不发光，短路 （3)串,B （4)【解析】试题分析：（1）在连接电路过程中，开关应该是断开的．（2）闭合开关，电流从电源正极经导线A.开关、导线B.C.e回到电源负极，没有经过任何用电器，造成电源短路，两个灯泡都不发光．（3）拆除导线c，电流经导线A.开关、导线B.灯泡L1、导线D.灯泡L2、导线e回到电源负极，电路只有一条电流的路径，两灯串联．闭合开关S时，小电灯L1、L2都不亮，电路存在断路．用一段导线的两端接触A.B两点时，两灯都不亮；接触C.D两点时，两灯也不亮；说明此两种情况下，电路仍是断路．接触E、F两点时，只有灯L1亮．导线、电源与灯L1构成通路，故障位置是灯L2开路，答案为B．（4)将导线b从D点拆下，接到C点，灯L1、L2并联．考点：电路4．物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示．（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又熄灭．根据上述现象，你_____（选填“能” 或“不能”）断定这两只小灯泡是串联的，你的依据是_______．（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些．小明猜想灯L2不亮的原因可能是：①灯L2两接线柱CD短路；②灯L2发光太暗，为了验证他的猜想是否正确，小明把灯L2从灯座上拧下来后，发现灯L1仍发光，则他的猜想_______（填序号）是合理的．（3）排除故障后，他用如图方式测量电流，他发现电流表甲和乙的示数分别为0.18A和0.16A，为什么两个电流表示数不同呢？小明认为电流先达到电流表甲，经过灯L2时被消耗了一些，因此到达电流表乙时会少一些．为了验证他的猜想是否正确，以下操作不可行的是________A、将乙电流表用甲电流表代替再测电流B、将L1 L2对调位置C、将甲乙两个电流表的位置对调D、将电源正负极对调．（4）小亮想借助这个装置“探究串联电路电压的特点”，他先将电压表接在L1两端并读出电压表的示数为2.4V；再测L2两端的电压时，他没有拆下电压表，只是将电压表原来接在A接线柱处的导线改接到L2右侧D接线柱上．他的这一操作错误是_______。

初中物理电学实验部分检测题1、用甲图测小灯泡电阻。

灯泡正常发光的电压为2.5V。

（1）当小灯泡正常发光时，电流表的示数如图乙所示，此时电流表的示数为_______A，小灯泡的电阻为_______Ω；（2）若闭合开关，电流表和电压表的指针都发生偏转，而小灯泡不亮。

其可能原因是_______（说出一种即可）；（3）若一个电表发生故障，但有已知的定值电阻R可提供的情况下，下列电路中不能测出小灯泡电阻的是_______。

2、小宇在测电阻Rx阻值的实验中，设计出了如图甲所示的电路图，图乙是未连接完整的实物图。

（1）根据图甲所示的电路图，用笔划线代替导线，将图乙所示的实物图连接完整。

（2）连接完整后，闭合开关前，滑动变阻器的滑片P应向_______（填“a”或“b”）端移动。

（3）将滑片P移动到某一位置时，分别读出两表的示数为U和I，写出Rx的数学表达式：R x =__________。

············（4）实验中进行多次测量并求平均值的目的是：__________________。

（5）该实验装置还可以测量R x 的____________________。

3、“创新”学习小组在进行“测量小灯泡的电阻”的实验。

电源电压为3V ，小灯泡的额定电压为2.5V ，滑动变阻器标有“20Ω 1A ”字样。

如图甲是他们连接的实物电路。

（1）请你用笔画线完成图甲中的实物电路连接，使滑动变阻器接入电路的阻值最大。

（2）正确连接电路后，闭合开关，移动变阻器的滑片，发现电压表有示数，电流表始终无示数，造成这一现象的原因可能是____________________________。

（3）排除故障后，继续实验，根据实验数据画出小灯泡的I ﹣U 图像，如图乙所示。

则小灯泡正常发光时的电流是______A ，电阻是_________Ω。

专题38-电学综合问题（三）一、选择题1、（2019·河北）（多选）如图所示，电源电压不变，R1、R2为定值电阻，R为滑动变阻器，a、b是电流表或电压表。

当只闭合开关S、S1时，a、b的指针均明显偏转，将位于中点的滑片P向左移动，a的示数不变，b的示数有变化。

以下说法正确的是（）A．b是电流表B．只闭合S、S2，移动滑片P，则a示数的变化量与b示数的变化量的比值可能等于R1+R2C．若将b换成另一种电表，只闭合S、S2，将滑片P向右移动，R2消耗的功率一定变大D．若将a与b的位置互换，只闭合S、S2，则a的示数与b的示数的比值可能等于R22、（18-枣庄）如图所示，电源电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=48Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（）A. 要使电压表的示数增大1V，小灯泡L两端的电压就会减小1VB. 小灯泡L的最小实际电功率为0.6WC. 当滑片P移到变阻器的中点时，小灯泡L正常发光D. 当滑片P移到最右端时，通电10s滑动变阻器消耗的电能是19.2J3、（18-连云港）如图所示，电源电压恒为15V，定值电阻R的阻值为20Ω，闭合开关后，使变阻器的阻值减小5Ω，电流表示数变化了0.1A，则下列说法正确的是（）A. 电流表示数减小了0.1AB. 电压表示数减小了0.5VC. 定值电阻的电功率增大了0.2WD. 电路总功率增大了1.5W二、填空题4、(2019·巴中)如图所示的电路中，L1标有“6V 3W“，L2标有“3V 3W”，闭合开关后，两灯均发光，此时电路的总电阻R总＝Ω，两电压表示数之比U1︰U2＝；若将两灯并联后接入3V电路中，则两灯的实际功率之比P1︰P2＝。

（不计温度对灯丝电阻的影响）5、（2019·南京）如图所示，电源电压恒定，R1、R2为定值电阻，R2＝20Ω，灯泡L标有“6V 3W”字样。

初中物理电学综合检测题一、单选题1．如图所示，当开关合上后，发现电压表的示数为0，若故障只有一处，对这一现象，下列猜测中肯定错误的是（）A. 灯L1断路B. 灯L2断路C. 灯L1短路D. 电压表接触不良2．明香同学周六放假回家后，发现家里的一盏电灯不亮了。

于是她闭合开关S，用试电笔测试如图中的a、b、c、d四点时，只有d点不发光（如图），则电路的故障可能是A.开关S接触不良B.电灯的灯丝断了C.电灯的灯丝被短路了D.c、d之间的某处断路了3．在照明灯具行业内，LED将是未来照明产业发展的必然趋势。

小林同学在研究其内部结构时发现，灯带中的LED灯串联后经电源适配器接入照明电路，如图所示。

她取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，但用手触摸几乎不发热。

以下推断不符合上述事实的是A. LED灯具有单向导电性B. LED灯带主要将电能转化为光能C. 一只LED灯的正常工作的电压是220VD. 灯带中一只LED灯断路后其它灯不能亮4．在科学实验时，为了减小误差或寻找普遍规律，经常需要进行多次实验。

①在“测量物体的长度”时，进行多次测量②在“探究杠杆的平衡条件”时，改变动力（臂）和阻力（臂），多次实验③在“探究电流与电压、电阻的关系”时，多次调节滑动变阻器进行实验④在“测量定值电阻阻值的实验”中，多次调节滑动变阻器，测出多组对应的电压值和电流值上述实验中属于减小误差的是A. ①④B. ①③C. ②③D. ②④5．白炽灯的发光亮度取决于( )A．灯泡的电阻大小 B．灯泡实际功率的大小C．灯泡额定功率的大小 D．灯泡两端电压的大小6．小明按照如图所示的电路图连接好电路，电源两端电压不变，闭合开关S后，他将滑动变阻器的滑片P向右滑动的过程中，下列说法正确的是（）A. 电流A1、A2示数的变化相同B. 电压表V与电流表A2示数的比值变大C. 电压表V与电流表A1示数的比值变大D. 电流表A2与电流表A1示数的差值变大7．下列说法中符合生活实际的是（）A. 中学生的身高约160mmB. 一节干电池的电压1.5VC. 一节课的时间40sD. 书包的质量约4000kg二、填空题8．如图所示，把两个紧靠在一起的枕形金属导体A、B靠近带正电的物体C，之后移去C，把A、B分开．则把导体接触小电机的正接线柱、导体接触小电机的负接线柱，即可使小电动机开始转动．9．在家庭电路中发生触电事故，通常都是人体直接或间接接触线所造成的（选填“火”或“零”）．10．一只标有“6V 0.6A”的小灯泡，若加在其两端的电压是3V，则灯泡的额定功率是_____W，实际功率是___ _W. 若把它接在电压为9V的电源两端并使它正常发光，则需要_____联一个____Ω的电阻.11．晚会上要装一些彩色的小灯泡来增加气氛，现有一些阻值为10Ω，正常发光时电流为0.3A的小灯泡，应该把个灯泡联在220V的电路中使用。
