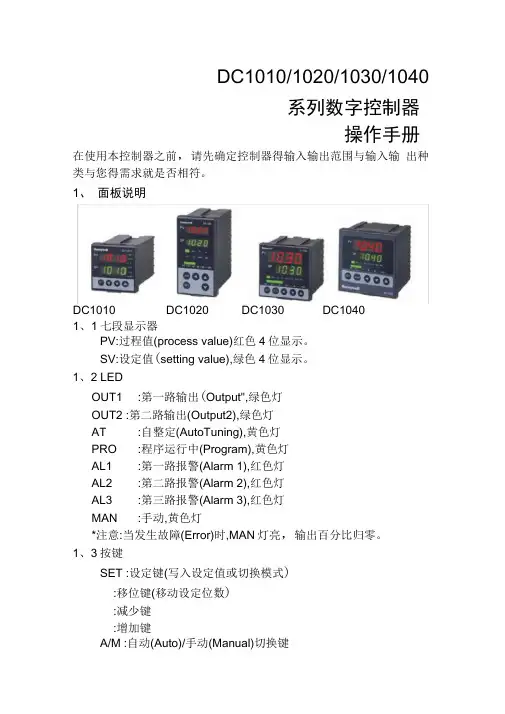

DC1010/1020/1030/1040系列数字控制器操作手册在使用本控制器之前，请先确定控制器得输入输出范围与输入输出种类与您得需求就是否相符。

1、面板说明DC1010 DC1020 DC1030 DC10401、1七段显示器PV:过程值(process value)红色4位显示。

SV:设定值(setting value),绿色4位显示。

1、2 LEDOUT1 :第一路输出(Output",绿色灯OUT2 :第二路输出(Output2),绿色灯AT :自整定(AutoTuning),黄色灯PRO :程序运行中(Program),黄色灯AL1 :第一路报警(Alarm 1),红色灯AL2 :第二路报警(Alarm 2),红色灯AL3 :第三路报警(Alarm 3),红色灯MAN :手动,黄色灯*注意:当发生故障(Error)时,MAN灯亮，输出百分比归零。

1、3按键SET :设定键(写入设定值或切换模式):移位键(移动设定位数):减少键:增加键A/M :自动(Auto)/手动(Manual)切换键2、自整定功能(AutoTuning)2、1 将AT(在User Leve中)设定为YES,启动自整定功能'键持续5秒2、2 ATVL:自整定偏移量（AUTO Tuning offset Vaiue ）SV 减ATVL 为自整定设定点，设定ATVL 可以避免自整定时，因PV 值振荡而超过设定点（Overshoot ）、3、故障信息1 n IE 主控制传感器开路（INP1） AdLFA/D 转换器故障冷端补偿故障i n 己E子控制传感器开路（INP2）UU 1 PV 值超过 USPL(INP1)□rnrn 1 PV 值低于 LSPL(INP1)_ UUUE _ 子控制输入信号超过上限（INP2）nnn己 子控制输入信号低于下限 （INP2）i-PI □内存（RAM ）故障 i nt — 接口故障RUEF自整定失败 注意:当有“ * ”标记得故障发生时，请与供应商联系4、操作流程(1):按“ SET 键。

电动跑步机在使用本产品之前必须认真阅读说明书，并按说明书的要求进行操作。

安全指南-------------------------------------------------- 4运动注意事项----------------------------------------------- 5使用注意事项----------------------------------------------- 6校平调整-------------------------------------------------- 6主要部件图解----------------------------------------------- 7使用指南-------------------------------------------------- 8热身练习-------------------------------------------------- 9零件明细表----------------------------------------------- 10爆炸图--------------------------------------------------- 12电子表使用说明-------------------------------------------- 14故障排除指南---------------------------------------------- 18电器连接图----------------------------------------------- 19保养指南------------------------------------------------- 20保修与维修----------------------------------------------- 22附：客户服务反馈单6. 程序LED指示：1) P1~P5分别指示固定程序1~5，详细见表1。

DC1000系列通用调节器简要说明书（中文版）HONEYWELL 你值得信赖的合作伙伴注意：使用本手册前，请检查量程，输入，输出是否符合您的要求。

1、面板说明DC1010 DC1020 DC1030 DC10401.1 显示说明PV：过程值（process value）,四位显示（红色）SV：设定值（ Set Point ）,四位显示（绿色）1.2 LED指示灯说明OUT1：第一路输出（OUTPUT1）,绿色灯OUT2：第二路输出（OUTPUT2）,绿色灯AT ：自整定,黄色灯PRO ：程序运行中,黄色灯AL1 ：第一路报警（ALARM1）,红色灯AL2 ：第二路报警（ALARM2）,红色灯AL3 ：第三路报警（ALARM3）,红色灯MAN ：手动控制，黄色灯。

（DC1010无此功能）1.3 按键SET ：设定键（写入设定值或切换模式）：移位键（移动设定位数）：减少键：增加键A/M ：自动（Auto）/手动（Manual）切换键HONEYWELL 你值得信赖的合作伙伴122、 自整定功能（AutoTuning ）2.1 将AT 设置为“YES ”，启动自整定功能 2.2 自整定完成后，PID 参数将被自动设定 2.3 ATVL=自整定偏移量，由SP 值推导出来 （它在自整定时，可防止振荡超过设定点）2.4 自整定点失败3、 故障信息（注意）当有“*”标记的故障发生时，控制器需要返修。

主控制传感器开路（INP1） A/D 转换器故障 冷端补偿故障子控制传感器开路（INP2） PV 值超过 USPL （INP1） PV 值低于 LSPL （INP1） 子控制输入信号超过上限（INP2） 子控制输入信号低于下限（INP2） 内存（RAM ）故障接口故障自整定失败4.操作流程各阶层进出及参数锁定●进入LEVEL2中设定LCK参数HONEYWELL 你值得信赖的合作伙伴3HONEYWELL 你值得信赖的合作伙伴 44.1.1 按移位键( ◄ )改变参数。
