大气污染治理设备-袋式除尘器

袋式除尘工作原理袋式除尘是一种常见的工业除尘技术，适用于粉尘颗粒较细、颗粒浓度较大的场合。

袋式除尘器的工作原理是利用滤料袋的过滤作用将气体中的粉尘颗粒捕集下来，从而实现气体净化的目的。

下面将详细介绍袋式除尘器的工作原理。

袋式除尘器主要由进气口、气箱、滤袋和排风系统组成。

工作时，袋式除尘器的排风系统产生负压，使气体从进气口进入气箱。

进入气箱的气体经过气箱的引导装置，使其在分配器的作用下均匀地进入滤袋室。

气体进入滤袋室后，由于气箱的负压作用，气体通过滤料袋的表面，粉尘颗粒被滤料袋捕集下来，而干净的气体从滤袋顶部排出。

由于滤袋的一侧是脏气侧，压差的作用下，粉尘颗粒有可能堵塞在滤袋表面，形成堵塞层。

堵塞层的存在让袋式除尘器的净化效果逐渐下降，需要进行清灰操作。

袋式除尘器的清灰操作分为脉冲清灰和机械清灰两种方式。

脉冲清灰是袋式除尘器中常用的清灰方式。

清灰装置会发送一个脉冲气流，通过喷嘴将压缩空气喷入滤袋内部，使滤袋表面的颗粒颤动，从而抖落堵塞层上的粉尘颗粒。

袋式除尘器的滤袋排放出来的颗粒落入斗式除尘器的容器内，再经过底部的输灰装置排出。

机械清灰是通过滤料袋的机械振动来清灰，这种方式一般适用于滤料属于抗振动性能差的颗粒。

机械清灰方式的特点是简单可靠，但清灰频率较低，对一些高浓度、粘性较大的粉尘颗粒效果不佳。

袋式除尘器的选型和设计需要考虑多方面的因素，如气体流量、进口浓度、颗粒大小、清灰方式等。

合理选择滤料材质和结构形式，是提高袋式除尘器净化效率和使用寿命的关键。

袋式除尘器的工作原理是基于滤料袋的过滤作用，利用负压使气体经过滤料袋，将其中的粉尘颗粒捕集下来，从而实现气体净化的目的。

通过合理的选型和设计，袋式除尘器可以有效净化含有粉尘颗粒的气体，保护环境和人们的健康。

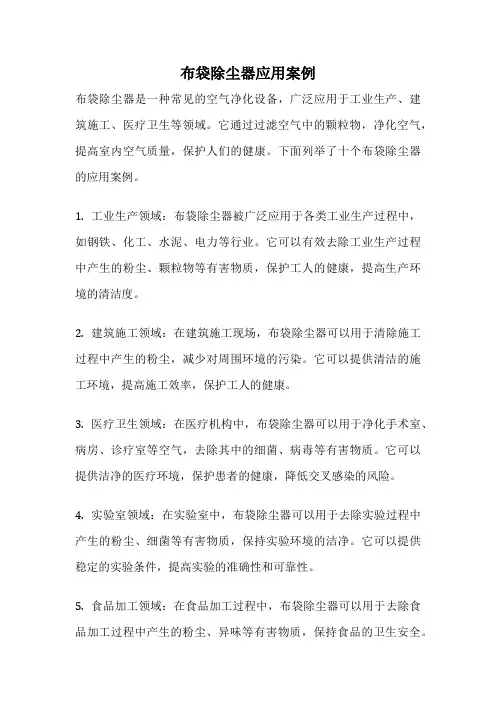

布袋除尘器应用案例布袋除尘器是一种常见的空气净化设备，广泛应用于工业生产、建筑施工、医疗卫生等领域。

它通过过滤空气中的颗粒物，净化空气，提高室内空气质量，保护人们的健康。

下面列举了十个布袋除尘器的应用案例。

1. 工业生产领域：布袋除尘器被广泛应用于各类工业生产过程中，如钢铁、化工、水泥、电力等行业。

它可以有效去除工业生产过程中产生的粉尘、颗粒物等有害物质，保护工人的健康，提高生产环境的清洁度。

2. 建筑施工领域：在建筑施工现场，布袋除尘器可以用于清除施工过程中产生的粉尘，减少对周围环境的污染。

它可以提供清洁的施工环境，提高施工效率，保护工人的健康。

3. 医疗卫生领域：在医疗机构中，布袋除尘器可以用于净化手术室、病房、诊疗室等空气，去除其中的细菌、病毒等有害物质。

它可以提供洁净的医疗环境，保护患者的健康，降低交叉感染的风险。

4. 实验室领域：在实验室中，布袋除尘器可以用于去除实验过程中产生的粉尘、细菌等有害物质，保持实验环境的洁净。

它可以提供稳定的实验条件，提高实验的准确性和可靠性。

5. 食品加工领域：在食品加工过程中，布袋除尘器可以用于去除食品加工过程中产生的粉尘、异味等有害物质，保持食品的卫生安全。

它可以提高食品加工环境的清洁度，提高产品质量和市场竞争力。

6. 电子制造领域：在电子制造过程中，布袋除尘器可以用于去除制造过程中产生的粉尘、静电等有害物质，保持电子产品的品质。

它可以提供洁净的制造环境，提高产品的可靠性和稳定性。

7. 印刷行业：在印刷过程中，布袋除尘器可以用于去除印刷过程中产生的粉尘、有害气体等有害物质，保持印刷品的质量。

它可以提供洁净的印刷环境，提高印刷效果和印刷品的价值。

8. 地铁、隧道施工领域：在地铁、隧道施工过程中，布袋除尘器可以用于净化施工现场的空气，去除其中的粉尘、有害气体等有害物质。

它可以提供安全的施工环境，保护工人的健康，减少对周围居民的影响。

9. 矿山行业：在矿山开采过程中，布袋除尘器可以用于去除矿石破碎、运输等过程中产生的粉尘，减少对周围环境的污染。

袋式除尘器1产品概述袋式除尘器是一种干式滤尘装置。

滤料使用一段时间后，由于筛滤、碰撞、滞留、集中、静电等效应，滤袋表面积聚了一层粉尘，这层粉尘称为初层，在此以后的运动过程中，初层成了滤料的主要过滤层，依靠初层的作用，网孔较大的滤料也能获得较高的过滤效率。

随着粉尘在滤料表面的积聚，除尘器的效率和阻力都相应的增加，当滤料两侧的压力差很大时，会把有些已附着在滤料上的细小尘粒挤压过去，使除尘器效率下降。

另外，除尘器的阻力过高会使除尘系统的风量显著下降。

因此，除尘器的阻力达到肯定数值后，要准时清灰。

清灰时不能破坏初层，以免效率下降。

工作原理过滤式除尘器是指含尘烟气孔通过过滤层时，气流中的尘粒被滤层阻截捕集下来，从而实现气固分别的设备。

过滤式除尘装置包括袋式除尘器和颗粒层除尘器，前者通常利用有机纤维或无机纤维织物做成的滤袋作过滤层，而后者的过滤层多采纳不同粒径的颗粒，如石英砂、河砂、陶粒、矿渣等组成。

伴着粉末重复的附着于滤袋外表面，粉末层不断的增厚，布袋除尘器阻力值也随之增大;脉冲阀膜片发出指令，左右沉没时脉冲阀开启，高压气包内的压缩空气通了，假如没有灰尘了或是小到肯定的程度了，机械清灰工作会停止工作。

产品构造袋式除尘器结构图：袋式除尘器本体结构主要由上部箱体、中部箱体、下部箱体（灰斗）、清灰系统和排灰机构等部分组成。

袋式除尘器性能的好坏，除了正确选择滤袋材料外，清灰系统对袋式除尘器起着打算性的作用。

为此，清灰方法是区分袋式除尘器的特性之一，也是袋式除尘器运行中重要的一环。

结构型式1、按滤袋的外形分为：扁形袋（梯形及平板形）和圆形袋（圆筒形）。

2、按进出风方式分为：下进风上出风及上进风下出风和直流式（只限于板状扁袋）。

3、按袋的过滤方式分为：外滤式及内滤式。

滤料用纤维，有棉纤维、毛纤维、合成纤维以及玻璃纤维等，不同纤维织成的滤料具有不同性能。

常用的滤料有208或901涤轮绒布，使用温度一般不超过120℃，经过硅硐树脂处理的玻璃纤维滤袋，使用温度一般不超过250℃，棉毛织物一般适用于没有腐蚀性；温度在80-90℃以下含尘气体。

5．布袋除尘器的选型和设计（方案设计里要说明为什么选用布袋除尘器）5．1袋式除尘器的选型布袋除尘器是使含尘气流通过过滤虑料将粉尘分离捕集的装置，采用滤纸或玻璃纤维等填充层作虑料的空气过虑器，主要用于通风及空气调节方面的气体净化。

袋式除尘器的除尘效率一般可达99％以上，其除尘效率高，性能稳定可靠，操作简单，得到广泛的应用。

现主要从结构型式、通风方式、滤袋形状、滤料、清灰方式和运行方式六个方面进行选型。

5．1．1结构型式除尘器的进口布置有上进气和下进气两种方式，上进气气流与粉尘沉降方向一致，有利于粉尘的沉降，在滤袋上形成均匀粉尘层，过滤性能好，但结构较复杂，且不易调节滤袋张力。

配气需设置两层花板，成本及设备费用高，安装复杂且花板易积灰，灰斗易滞留空气，增加结露的可能性。

而下进气结构较简单，能避免上进气出现的缺点，也是现在运用较多的进气方式，其具有气流稳定、滤袋安装容易调节等优点。

故本次的设计选择下进气。

5．1．2通风方式正压式除尘器设在风机正压段，含尘气体流经风机压入除尘器，使除尘器在正压下工作。

其构造简单，节省管道。

但因含尘气体通过风机，风机叶片磨损较大。

负压式除尘器设在风压负压段，除尘器内空气被风机吸出形成负压，风机吸入的是净化后的气体，对风机叶轮磨损较小，并且不易发生因附着粉尘而产生的喘振等类事故。

因为我们处理的粉尘粒径分布范围较大，不易使用正压式，所以选择负压式除尘器，即将风机装在除尘器之后。

5．1．3滤袋形状布袋除尘器按照虑袋的形状主要分为扁袋和圆袋2种型式。

扁袋形式较多，单位体积过滤面积大，结构紧凑，但结构复杂，清灰换袋困难，制作要求较高，虑袋之间易堵塞，清灰效果常不如圆袋。

而采用圆袋受力均匀，支撑骨架及连接简单，清灰所需动力小，检查维护方便。

故本次的除尘系统选择圆袋除尘器。

5．1．4滤料滤料式组成袋式除尘器的核心部分，其性能对袋式除尘器操作有很大影响。

选择滤料时必须考虑含尘气体的特征，如颗粒和气体性质（温度、湿度、粒径和含尘浓度等）。

袋式除尘器的工作原理
袋式除尘器是一种常见的工业除尘设备，其工作原理如下：
1. 进料区：袋式除尘器的进料区域通常设有风机，将含有粉尘颗粒的气体通过进料口引入。

2. 净化区：进入净化区后，气体通过预过滤器，将大颗粒的粉尘分离出来，以防止堵塞袋式过滤器。

预过滤器通常是由网格或旋风分离器构成。

3. 过滤区：在过滤区域，气体通过袋式过滤器，其中包含一系列细微的纤维袋子。

这些袋子具有高度的过滤效率，可以捕获微小的粉尘颗粒。

同时，气体中的污染物附着在袋子的外表面。

4. 清灰区：随着时间的推移，袋子表面的粉尘会逐渐积聚，影响过滤效果。

为了恢复袋子的过滤能力，需要进行清灰操作。

袋式除尘器通常配备脉冲阀，定期喷出压缩空气，将粉尘从袋子表面吹掉。

被吹掉的粉尘会落入集尘斗中，并通过排灰装置排出。

5. 排气区：经过净化后，气体会通过排气口排放至大气中。

袋式除尘器的工作原理简单而有效，能够高效地去除工业生产过程中产生的粉尘，提供洁净的排气。

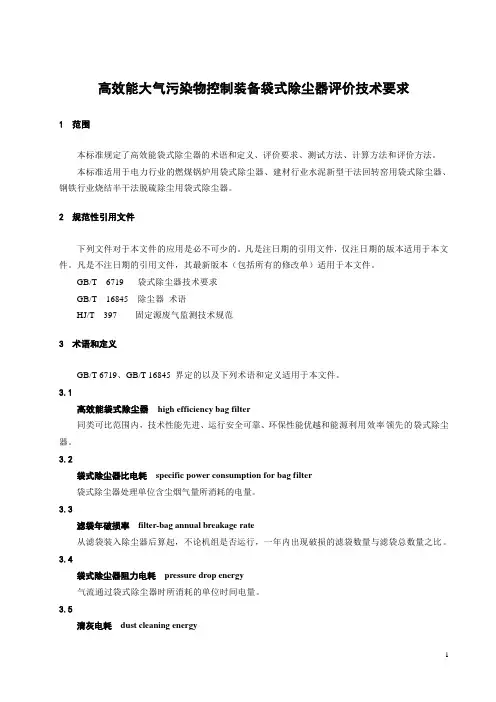

高效能大气污染物控制装备袋式除尘器评价技术要求1范围本标准规定了高效能袋式除尘器的术语和定义、评价要求、测试方法、计算方法和评价方法。

本标准适用于电力行业的燃煤锅炉用袋式除尘器、建材行业水泥新型干法回转窑用袋式除尘器、钢铁行业烧结半干法脱硫除尘用袋式除尘器。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 6719 袋式除尘器技术要求GB/T 16845 除尘器术语HJ/T 397 固定源废气监测技术规范3术语和定义GB/T 6719、GB/T 16845 界定的以及下列术语和定义适用于本文件。

3.1高效能袋式除尘器high efficiency bag filter同类可比范围内，技术性能先进、运行安全可靠、环保性能优越和能源利用效率领先的袋式除尘器。

3.2袋式除尘器比电耗specific power consumption for bag filter袋式除尘器处理单位含尘烟气量所消耗的电量。

3.3滤袋年破损率filter-bag annual breakage rate从滤袋装入除尘器后算起，不论机组是否运行，一年内出现破损的滤袋数量与滤袋总数量之比。

3.4袋式除尘器阻力电耗pressure drop energy气流通过袋式除尘器时所消耗的单位时间电量。

3.5清灰电耗dust cleaning energy1袋式除尘器进行清灰时所消耗的单位时间电量。

4评价要求4.1 高效能袋式除尘器定性评价要求4.1.1袋式除尘器生产制造企业应满足相关环境保护法律、法规和标准要求，应建立、实施并保持质量管理体系、环境管理体系、职业健康安全管理体系和能源管理体系。

4.1.2 袋式除尘器的设计、制造及质量应符合GB/T 6719 的规定。

4.1.3袋式除尘器在产品设计时，应使用无毒无害材料；宜采用上位机集中监控，所监控设备至少包括清灰系统装置、卸灰系统装置、伴热装置以及设备压差、温度、灰斗料位等超限报警装置等。

布袋除尘器的相关用途
布袋除尘器是一种广泛应用的工业除尘设备，其主要用途是过滤和去除空气中的尘埃和颗粒物，以达到净化空气的目的。

以下是布袋除尘器的一些主要用途：
1.工业粉尘治理：在许多工业生产过程中，如矿山、冶金、电力、化工、铸
造、陶瓷、玻璃等，会产生大量的粉尘，这些粉尘如果未经处理直接排放到大气中，将会对环境和人体健康造成严重影响。

布袋除尘器可以有效地收集和处理这些粉尘，减少其对环境的影响。

2.烟气处理：在燃煤电厂、垃圾焚烧厂、工业锅炉等烟气排放源中，烟气中
含有大量的颗粒物、二氧化硫、氮氧化物等污染物，这些污染物如果未经处理直接排放，将会对环境和人体健康造成危害。

布袋除尘器可以对烟气进行高效处理，去除其中的污染物，达到烟气排放标准。

3.废气处理：在工业生产过程中，会产生各种废气，如酸雾、碱雾、氯化氢
等有害气体，这些废气如果未经处理直接排放，将会对环境和人体健康造成危害。

布袋除尘器可以对废气进行高效处理，去除其中的有害气体，达到排放标准。

4.室内空气净化：布袋除尘器也可以用于室内空气净化，如家居、办公室、
会议室等场所，可以有效地去除空气中的尘埃、细菌、病毒等微粒物，提高室内空气质量。

总之，布袋除尘器在许多领域都有广泛的应用，是保护环境和人类健康的重要设备。

袋式除尘器可行性分析随着工业化进程的推进，环境污染问题日益凸显。

在工业生产过程中，粉尘是重要的污染源之一。

为了有效控制粉尘排放，袋式除尘器成为了一种常见且重要的设备。

本文将从成本、性能和适用范围三个方面，对袋式除尘器的可行性进行分析。

一、成本分析袋式除尘器的主要成本包括设备购置成本和运行维护成本两部分。

设备购置成本包括设备本身的采购费用以及搭建除尘系统的相关费用。

相对于其他类型的除尘设备，袋式除尘器的购置成本相对较低，且操作简便，易于维护。

此外，袋式除尘器可根据不同的工况进行定制，可降低无效的能耗和成本。

运行维护成本主要包括能耗费用和维护保养费用。

袋式除尘器的能耗较低，且使用寿命较长，只需定期更换滤袋等易损件，维护成本相对较少。

同时，袋式除尘器的操作和维护相对简单，维修成本也较低。

综合考虑，袋式除尘器的成本相对较低，具备可行性。

二、性能分析袋式除尘器的性能是评价其可行性的重要指标之一。

其主要性能参数包括过滤精度、除尘效率、阻力损失和处理风量等。

过滤精度是指袋式除尘器对粉尘颗粒的截留能力。

袋式除尘器的滤袋细密度高，能够高效捕捉微小颗粒。

除尘效率较高，能够达到95%以上的截尘效果。

阻力损失相对较小，减少了能耗和运行成本。

处理风量大，适用范围广，可用于不同工业领域的粉尘排放控制。

三、适用范围分析袋式除尘器在各种工业领域中有着广泛的应用。

无论是矿山、冶金、化工、建材等行业，袋式除尘器都能满足其对粉尘控制的需求。

此外，袋式除尘器还适用于高温气体净化。

其高温型滤袋能够有效过滤高温气体中的粉尘，保证了生产环境的清洁。

综上所述，袋式除尘器具备成本较低、性能出色、适用范围广等优势，因此具有较高的可行性。

然而，需要注意的是，袋式除尘器的使用效果和维护质量与设备的选购和日常管理密切相关。

科学规划、合理运行和及时维护是确保其可行性的关键。

只有在操作规范、管理到位的前提下，袋式除尘器才能充分发挥其应有的净化作用。

总之，袋式除尘器在环保和工业生产中具有重要的地位，其可行性在成本、性能和适用范围等方面均得到了验证。

袋式除尘器可行性分析随着环境保护意识的增强，工业生产过程中的排放物处理成为重要的议题。

除尘器作为一种常见的污染治理设备，受到了广泛的关注。

本文将对袋式除尘器的可行性进行分析，并探讨其在工业应用中的优势和局限性。

一、袋式除尘器的工作原理袋式除尘器是一种利用滤袋实现颗粒物过滤和分离的设备。

其工作原理是：灰尘气体通过布袋，在颗粒物沉积在滤袋表面的同时，清洁的气体通过滤袋顶部的出口排放。

袋式除尘器通常由进气口、滤袋、清灰系统和出口组成。

二、袋式除尘器的优势1. 高效过滤能力：袋式除尘器采用高效的滤袋材料，具有较高的过滤效率和分离能力，能够有效地去除微小颗粒物。

2. 适用范围广：袋式除尘器可根据不同的工况和颗粒物性质选择合适的滤袋材料，适用于多种工业领域的粉尘处理。

3. 体积小、结构紧凑：相比于其他类型的除尘设备，袋式除尘器占用空间小，适用于有限的场地条件。

4. 运行成本低：袋式除尘器操作简单，维护成本较低，且滤袋寿命长，减少了设备的维修和更换频率。

三、袋式除尘器的局限性1. 清灰方式限制：清灰是袋式除尘器的重要环节，但不同清灰方式对设备性能有影响。

常见的清灰方式包括斜向喷吹、反吹和机械振动等，不同方式在适用范围和清灰效果上存在差异。

2. 对湿性颗粒物处理能力有限：袋式除尘器对湿性颗粒物的处理能力相对较弱，易出现黏附、阻塞等问题，需要加装湿式处理设备或采取其他措施。

3. 运行参数对效果影响较大：袋式除尘器的性能受到多种运行参数的影响，如气体流速、温度、湿度等，在实际应用中需要根据具体工况进行调整。

4. 滤袋清洗对设备寿命有影响：滤袋清洗的频率和方法对袋式除尘器的使用寿命有重要影响。

清洗频率太低会导致滤袋堵塞，清洗频率太高则会加速滤袋磨损。

综上所述，袋式除尘器作为一种常见的污染治理设备，具有高效过滤能力、适用范围广、体积小、运行成本低等优势。

然而，清灰方式限制、对湿性颗粒物处理能力有限、运行参数对效果影响较大、滤袋清洗对设备寿命有影响等局限性也需要考虑。

大气污染治理一般使用除尘设备进行治理。

这种设备主要有机械式除尘器、湿式除尘器、袋式除尘器和静电除尘器几种。

(1)机械除尘器：包括重力沉降室、惯性除尘器和旋风除尘器等。

用于处理密度较大、颗粒较粗的粉尘，在多级除尘工艺中作为高效除尘器的预除尘。

重力沉降室适用于捕集粒径大于50μm的尘粒，惯性除尘器适用于捕集粒径10μm 以上的尘粒，旋风除尘器适用于捕集粒径5μm以上的尘粒。

(2)湿式除尘器：包括喷淋塔、填料塔，筛板塔(又成泡沫洗涤器)、湿式水膜除尘器、自激式湿式除尘器和文氏管除尘器。

(3)袋式除尘器：包括机械振动袋式除尘器、逆气流反吹袋式除尘器和脉冲喷吹袋式除尘器等。

具有除尘器除尘效率高、能够满足及其严格排放标准的特点，广泛应用于冶金、铸造、建材、电力等行业。

(4)静电除尘器：包括板式静电除尘器和管式静电除尘器。

属高效除尘设备，
用于处理大风量的高温烟气，适用于捕集电阻率在1*104 -5*1010 Ω*cm范围内的粉尘。

河南誉满鑫环保科技有限公司是一家集废气处理、粉尘治理、废水处理、噪音治理工程设备的研发、生产、安装、售后服务为一体的综合型环保污染治理高科技企业，可针对客户的不同需求，设计出让客户满意的环境治理方案，至今已为数百家企业解决了环保污染问题。

袋式除尘器技术方案一、引言袋式除尘器作为一种常见的空气净化设备，具有高效、经济、可靠等优势，广泛应用于工业生产、环境治理等领域。

本文旨在介绍袋式除尘器技术方案，包括其原理、结构设计、性能指标和应用范围等内容。

二、原理袋式除尘器基于惯性分离、重力沉降和过滤等原理，将含尘气体通过滤料过滤，将颗粒物截留在滤料表面并排除净化后的气体。

其核心元件是滤袋，常用的滤料有聚酯纤维、涤纶、玻璃纤维等。

通常，袋式除尘器具备预处理装置、滤袋组件、清灰系统和排气装置等主要部分。

三、结构设计1. 预处理装置预处理装置用于将气体中的粗颗粒物截留或分离，以减轻对滤袋的磨损和堵塞，同时可提高过滤效果。

常见的预处理装置有旋风分离器、惯性碰撞装置等。

2. 滤袋组件滤袋组件是袋式除尘器的核心部分，决定了其过滤效率和使用寿命。

滤袋的选材应根据工作环境的特点，选择抗酸碱、高温、耐腐蚀等性能的滤料。

此外，滤袋布局合理、间距适当也能提高除尘效果。

3. 清灰系统清灰系统用于定时或定期清除袋面积积的颗粒物，以保持袋式除尘器的稳定性和长效性能。

常用的清灰方式有振打清灰、反吹清灰和振动清灰等。

4. 排气装置排气装置用于将净化后的气体排放到大气中，通常还需配备静音装置、脱硫装置等进行综合处理，以满足环保要求。

四、性能指标袋式除尘器的性能指标包括过滤效率、阻力损失、处理风量和除尘效率等。

过滤效率通常通过含尘气体中颗粒物的截留率来衡量，常要求达到95%以上。

阻力损失是指气体通过滤料层时受到的阻力，低阻力损失能降低能耗。

处理风量指单位时间内处理的气体量，需根据工况和需求合理设定。

而除尘效率则是滤袋对颗粒物的净化能力。

五、应用范围袋式除尘器广泛应用于冶金、电力、化工、水泥、陶瓷、建材等领域。

具体应用场景包括锅炉尾气治理、炼钢炉除尘、水泥熟料制造、喷涂车间净化等。

在这些领域，袋式除尘器可有效去除气中的颗粒物、有害气体和异味，保障生产环境和工人健康。

六、结论袋式除尘器技术方案在工业生产和环境治理中发挥着重要作用。

某燃煤站锅炉烟气除尘系统设计摘要：此设计为主要是为了某小型燃煤电站锅炉烟气除尘设计的一套系统。

根据燃煤烟气中粉尘的特点，设计煤量392.3kg/h, 排烟温度160℃，烟气密度（标态）1.37kg/m3，及排放要求初步选择了除尘器类型。

选择LD14-56机械振打袋式除尘器。

通过一系列除尘系统使最终排出的烟气达到锅炉大气污染物排放标准（GB13217-2001）二类区标准—标准状态下烟尘浓度排放标准：200mg/m3。

关键词：燃煤站锅炉烟气；袋式除尘；机械振打一、设计题目某小型燃煤电站锅炉烟气除尘系统设计二、设计资料当地大气压：101.86 KPa1）锅炉型号：FG-35/3.82-M型（35t蒸气/h）；2）设计耗煤量：392.3 kg/h；3）排烟温度：160℃；4）空气过剩系数：α= 1.2 ；5）烟气密度（标态）：1.37kg/m36）室外空气平均温度；4℃；7）锅炉出口前烟气阻力：1200Pa；8）烟气其他性质按空气计算；9）燃煤组成：C=53.9% H=4.08% S=0.51% N=0.77% O=16.26% 水分=19.03% 灰分=5.46% ，排灰系数28%；10）按锅炉大气污染物排放标准（GB13217-2001）中二类区标准执行：标准状态下烟尘浓度排放标准：200mg/m3。

三、设计目的根据所学的知识，通过这次的设计对课程系统的理解与充分的消化。

能更好的运用到理论上学到的知识，来解决此次的课程设计问题。

并且通过设计，了解到了工程中的设计容、方法与步骤，再加上大量的翻阅书籍来帮助我们更加的系统的完成计算，绘图、编写设计书，提高了自我独立的能力。

四、设计要求（一）编制一份设计说明书，主要容包括：1)引言2)方案选择和说明（附流程简图）3)除尘（净化）设备设计计算4)附属设备的选型和计算（集气罩、管道、风机、电机）5)设计结果列表6)设计结果讨论和说明7)注明参考文献和设计资料（二）绘制除尘（净化）系统平面布置图、立面布置图、轴测图（三）绘制除尘（净化）主体设备图五、设计容5.1 引言目前，在国把大气污染与空气污染往往当作同一词使用，即指厂房部或其他劳动场所和活动场所的空气污染问题。

布袋除尘器工作流程布袋除尘器是一种常用的大气污染治理设备，广泛应用于工业烟气的净化。

其工作原理是利用滤袋捕集颗粒物，通过脉冲清灰系统将被捕集的颗粒物清除。

以下是布袋除尘器的工作流程。

一、物料进料工业生产中产生的烟尘气体通过管道引入布袋除尘器的进气口。

在进气口处，设有预处理设备如旋风除尘器，用于粗粒物料的分离和预处理，以减轻布袋除尘器的工作负荷。

二、除尘器筒体经过预处理的气体进入布袋除尘器的主体筒体内部，烟气在筒体内螺旋流动，由于重力和惯性作用，颗粒物被分离出来并沉积在滤袋上。

三、滤袋捕集滤袋是布袋除尘器的核心部件，其捕集颗粒物的效率直接影响除尘器的工作效果。

在滤袋的表面和内部，颗粒物被捕集并沉积。

随着时间的推移，滤袋上越来越多的颗粒物，导致阻力增加，需要进行清灰处理。

四、脉冲清灰当滤袋上的颗粒物积累达到一定程度时，清灰系统启动。

清灰系统通过脉冲气流，产生瞬时高压气流，使滤袋迅速膨胀，颗粒物脱落并掉落至灰斗中。

清灰系统的工作频率和清灰时间可以根据实际情况进行调整，以确保除尘器的持续高效运行。

五、排放净化气体经过滤袋捕集和脉冲清灰处理后，气体中的颗粒物大大减少，达到排放标准要求。

净化后的气体通过出口管道排出到大气中，实现了烟气的净化与治理。

六、定期维护布袋除尘器需要定期进行检查和维护，包括滤袋更换、清理灰斗、检修清灰系统等，以确保设备的正常运行和长期稳定性。

七、后处理设备为了满足不同行业的排放标准，有时候除尘器的净化效果可能还不能达到要求，这时候需要配合其他的后处理设备，如活性炭吸附装置、脱硫脱硝装置等，以实现更严格的大气污染治理要求。

布袋除尘器在工业生产中起着至关重要的作用，其工作流程清晰明了，通过捕集、清灰等步骤能够高效地净化烟气，保护环境和人类健康。

随着大气污染治理要求的不断提高，布袋除尘器的工作流程和性能也在不断进行改进和优化，以满足更高的环保要求。

袋式除尘器是治理大气污染的高效除尘设备，应用格外广泛。

了解袋式除尘器常见故障及解决方案，以应对紧急状况。

布袋除尘器1)工作原理：通过其自带的布袋对烟气中的灰尘进展处理，该处理属于一种机械上的拦截，而在拦截灰尘的过程中，干净的空气从另一端排出。

拦截下的灰尘收集到肯定程度被吹送到漏斗中，最终被相关系统排出。

2)寿命影响因素：①灰尘清理频率。

在布袋除尘器中，为了延长滤袋的使用寿命，通常状况下，在滤袋的上部要布置一层滤床，假设对灰尘的清理频率过大，就会导致布袋受到损坏，从而除尘器的使用寿命也会受到影响，所以，在使用过程中，肯定要设置好除尘的频率。

②布袋治理。

在储存放置布袋时肯定要防湿防潮、防止阳光的直射，避开布袋变质。

同时，在安装过程中肯定要明令防火，排烟温度也要掌握在肯定范围内，才能保证布袋除尘器正常工作。

袋式除尘器常见故障和排解方法1.除尘器压差高的主要缘由及排解方法:1)压差读数错误：清理测压接口/检查气管有无裂缝/检查压差表。

2)喷吹系统设定不正确：增加喷吹频率/压缩空气压力过低；提高压力/检查枯燥器，清理(假设需要)/检查管路内有无堵塞。

3)喷吹阀失灵：检查膜片阀/查掌握电磁阀。

4)脉冲掌握器失灵：检查掌握器是否指示各接点/检查各端子的输出。

5)滤袋堵塞：滤袋上的分散(参见以下)；将滤袋送试验室分析缘由。

滤袋枯燥清灰处理/或更换/削减风量/增加压缩空气压力/加清灰频率/喷入中性调制粉，形成保护层和多孔疏松的初级饼。

6)过量二次扬尘：连续排空灰斗/各排滤袋/滤筒清灰按随机序列，而不是挨次清灰。

检查进口挡板，确保干净。

2.风机电机电流小/风量小的主要缘由及排解方法:1)除尘器压差高。

2)风机和马达皮带轮接反：查看图纸，反接皮带轮。

3)管道积灰堵塞：清理管道，检查气体流速。

4)风机挡板关闭：翻开挡板并锁定在开位。

5)除尘器提升阀关闭：检查气路，翻开阀板。

6)系统静压过高：测量风机两端静压并检查设计规格，按需调整。

袋式除尘器设计方案1. 引言袋式除尘器是一种常用的工业除尘设备，主要用于过滤空气中的颗粒物，保持工业生产环境的清洁。

本文将介绍袋式除尘器的设计方案，包括原理、结构和关键设计要点等内容。

2. 原理袋式除尘器的工作原理基于离心力和重力对颗粒物的分离作用。

在设备内部，空气通过进气口进入除尘器，然后经过一个旋风室，由于旋风室的旋转运动，大颗粒物会被离心力分离出来，落入除尘器的底部。

之后，空气进入袋式滤筒，其中的细颗粒物被滤筒上的滤袋所捕捉，洁净空气由出口排出。

袋式除尘器一般由以下几个部分组成：3.1 进气口进气口是袋式除尘器的入口，用于引导空气进入设备。

进气口通常设置在除尘器的侧面或顶部，以便与生产设备的连接。

3.2 旋风室旋风室是除尘器中的重要部件，起到离心分离的作用。

它通常由一个圆筒形结构组成，内部设有一组导向叶片，使空气在旋转时产生离心力，将大颗粒物分离。

3.3 滤袋滤袋是袋式除尘器的核心部件，用于捕捉细颗粒物。

滤袋通常由纤维材料制成，具有较大的表面积和良好的过滤效果。

滤袋的数量和长度根据实际需要进行设计，以提高除尘器的处理能力。

出口是袋式除尘器的出口，用于排放经过过滤处理的洁净空气。

出口通常设置在除尘器的侧面或顶部，并连接到排放系统或空气处理设备中。

4. 关键设计要点在设计袋式除尘器时，需要考虑以下几个关键要点：4.1 滤袋材料选择滤袋的材料选择直接影响到除尘器的过滤效果和使用寿命。

常见的滤袋材料包括聚酯纤维、玻璃纤维和耐高温的聚酰亚胺等。

根据工作环境的特点和颗粒物的性质，选择合适的滤袋材料是设计中的重要考虑因素。

4.2 滤袋清灰方式滤袋在工作过程中会因为颗粒物的积累而堵塞，影响除尘效果。

因此，袋式除尘器需要设计合理的清灰方式，例如脉冲喷吹清灰技术。

该技术通过喷吹压缩空气使滤袋膨胀，将颗粒物从滤袋上抖落，恢复滤袋的通气性能。

4.3 优化旋风室结构旋风室的设计直接影响离心分离效果和能耗。

通过优化旋风室的结构，如改变叶片角度和数量，可以提高离心分离效果，减少能耗。

袋式除尘器可行性分析一、背景介绍在工业生产和生活环境中，大量的粉尘和颗粒物会对空气质量和人们的健康造成负面影响。

因此，除尘设备的使用变得愈发重要。

袋式除尘器作为一种常用的除尘设备，具有高效、可靠、环保等特点，被广泛应用于各个领域。

二、原理和机制袋式除尘器主要通过过滤介质来捕捉空气中的固体颗粒物，使其被隔离和收集。

它由净气室、过滤装置和排气系统组成。

当含有颗粒物的气体进入袋式除尘器时，气流速度减缓，固体颗粒物开始沉积在滤袋表面，同时空气通过滤袋，进入净气室，从而达到净化的效果。

同时，周期性地清除袋面上的堵塞物，也是保证除尘器高效运行的重要环节。

三、优势分析1. 高效性能：袋式除尘器采用多层滤袋结构，能够有效捕捉和过滤微小颗粒物，使其净化效率更高。

2. 可靠稳定：袋式除尘器具有较高的过滤效率和较长的使用寿命，并且在运行过程中维护成本相对较低。

3. 环保节能：袋式除尘器可以有效地降低粉尘排放，净化废气，符合环保标准，且能有效节约能源消耗。

4. 应用广泛：袋式除尘器适用于各种工业和民用场所，如矿山、钢铁厂、化工厂、电厂等，具有很高的适用性和可操作性。

四、市场需求与前景1. 国内市场：我国是世界上最大的工业生产国之一，粉尘污染问题日益凸显，对高效除尘设备的需求持续增长，袋式除尘器在市场中有着广阔的应用前景。

2. 国际市场：全球工业化进程不断加快，许多国家对环境污染的监管力度增强，袋式除尘器在国际市场上也有较大的市场需求。

五、可行性分析1. 技术可行性：袋式除尘器作为一种成熟、可靠的除尘设备，其技术上已经得到充分验证，具备实施的可行性。

2. 经济可行性：袋式除尘器的生产成本相对较低，使用寿命长，维护成本相对较低，能够满足企业的经济效益需求。

3. 市场可行性：袋式除尘器在国内外市场上都具有广泛的应用，市场需求旺盛，市场前景广阔。

4. 环境可行性：袋式除尘器能够有效净化废气，符合环保要求，可持续发展，与环境政策相符。

袋式除尘器国家标准袋式除尘器是一种常见的工业除尘设备，其主要作用是通过滤袋将粉尘颗粒从气体中分离出来，从而净化气体。

为了规范袋式除尘器的设计、制造和使用，保障人身安全和环境保护，我国制定了袋式除尘器的国家标准。

首先，袋式除尘器国家标准规定了袋式除尘器的基本要求。

其中包括了设备的结构设计、材料选择、工艺要求等方面的内容。

例如，对于袋式除尘器的结构设计，国家标准规定了设备的尺寸、滤袋的数量和布局、进出口风道的布置等方面的要求，以确保设备能够有效地进行除尘操作。

同时，国家标准还对袋式除尘器所使用的材料进行了严格的限制，要求其符合环保要求，不会对环境造成污染。

其次，国家标准还规定了袋式除尘器的性能要求。

这包括了设备的除尘效率、风阻、排放浓度等方面的要求。

例如，国家标准规定了袋式除尘器的除尘效率应达到一定的标准，以保证设备能够有效地将粉尘颗粒分离出来。

同时，国家标准还规定了设备在运行过程中的风阻范围，以确保设备的正常运行。

此外，国家标准还对袋式除尘器处理后的气体排放浓度进行了限制，以保障环境空气质量。

最后，国家标准还对袋式除尘器的安全防护和运行管理提出了要求。

这包括了设备的安全防护装置、操作规程、维护保养等方面的内容。

例如，国家标准规定了袋式除尘器应配备完善的安全防护装置，以防止设备在运行过程中发生意外。

同时，国家标准还规定了设备的操作规程和维护保养要求，以确保设备能够安全、稳定地运行。

总的来说，袋式除尘器国家标准的制定对于规范和提升我国袋式除尘器行业具有重要意义。

遵循国家标准，不仅可以保障设备的质量和性能，还可以有效地保护环境和人身安全。

因此，我们在设计、制造和使用袋式除尘器时，务必严格遵守国家标准的要求，以推动我国袋式除尘器行业的健康发展。
