(物理)初中物理电功率练习题及解析

人教版八年级物理第八章《电功率》练习题（含答案）一、填空题（每小题4分，共36分）1．某同学连接的电路如图7—1所示，灯泡上标有“3．5 V 0．7 W”的字样，该同学所用电源是由三节干电池串联组成的．闭合开关，调节滑动变阻器的滑片，当电流表的示数为_____A时，小灯泡恰能正常发光．这时滑动变阻器接入电路中的电阻是_____Ω．图7—12．张东方同学在一次实验中，所用的电阻R2的阻值为30 Ω，按图7—2所示的电路连接器材后．闭合开关，发现电流表的示数是0．3 A，如果电阻R1消耗的电功率是6 W，经计算电阻R1的阻值为_____．图7—23．平时我们所说的“用电器正常工作”是指用电器两端所加的电压正好等于_____，此时用电器消耗的电功率就是它的__________．当电路中有几个用电器时，无论是串联还是并联，电路中的总功率等于___________．4．小良同学在如图7—3所示的电路中，所用的电源电压恒定．当他闭合开关，移动变阻器的滑片，到a点时使R1接入电路的电阻为1 Ω，到b点时使R1接入电路的电阻为4 Ω，并且在a、b两点时R1消耗的电功率相等；他还观察到在a、b两点时电压表的示数变化了2 V．通过以上的测量数据，他计算出R2的阻值是_____，当滑片在b点时，电流表的示数为_____．图7—35．某用电器的额定电压是220 V，正常工作时的电流是800 mA，这个用电器正常工作时的电功率是_____，电阻是_____；如果该用电器每天使用5 h，则每天消耗的电能是_____J，一个月耗电_____度（一个月按30天计算）．6．如果某用电器工作时5 min做功1．5×105 J，这个用电器的电功率是_____．7．某同学将一盏标有“220 V 40 W”的灯泡接到电路中，测出通过灯泡的电流是0．1 A，这盏灯消耗的实际功率为_____．8．郑冉同学家中有一台空调，接在家庭照明电路中，他测出空调工作时通过的电流是 5 A，如果该空调每隔15 min工作一次，每次工作5 min，在3 h的时间内这个空调消耗的电能是_____，电流做的功是_____．9．某用电器的铭牌上标着“220 V 1200 W”的字样，当将该用电器接在家庭照明电路中时，正常工作10 min消耗的电能是_____度，电流1 s做功_____J．二、选择题（每小题4分，共36分）10．有几位同学将两只灯泡接入电路中，让它们同时工作，下面是它们的几种说法，其中正确的是A．较亮的灯泡中通过的电流一定大B．较亮的灯泡两端的电压一定大C．较亮的灯泡额定功率一定大D．较亮的灯泡消耗的电能一定多11．某实验小组的同学在一次实验中，将一个标有“12 V 2．4 W”的灯泡和一个电阻R串联起来接在电路中，如图7—4所示，闭合开关灯泡恰能正常发光；如果它们将灯泡换成一个标有“12 V 3．6 W”字样的，下面的说法中正确的是（电源电压不变）图7—4A．“12 V 3．6 W”灯泡消耗的实际功率比3．6 W小B．“12 V 3．6 W”灯泡消耗的实际功率比3．6 W大C．“12 V 3．6 W”灯泡消耗的实际功率等于3．6 WD．无法判断“12 V 3．6 W”灯泡消耗的实际功率的大小12．有两个电阻R1、R2（已知R1＜R2），如果将它们串联起来接入电路中，在相等的时间内它们消耗的电能分别为W1、W2，下面的说法中正确的是A．W1＜W2B．W1＞W2C．W1=W2D．无法判断13．小明同学在一次实验中，将灯泡两端的电压从12 V增加到14 V，他观察到和灯泡串联的电流表的示数变化了0．2 A，下面的说法中正确的是（灯丝电阻不变）A．该灯泡消耗的电功率变化了0．4 WB．该灯泡消耗的电功率变化了2．8 WC．该灯泡消耗的电功率变化了2．4 WD．该灯泡消耗的电功率变化了5．2 W14．某同学连接的电路如图7—5所示，闭合开关后，发现电流表甲的示数为0．2 A，电流表乙的示数为0．8 A，下面的说法中正确的是图7—5A．电阻R1与电阻R2消耗的电功率之比是1∶3B．电阻R1与电阻R2消耗的电功率之比是1∶9C．电阻R1与电阻R2消耗的电功率之比是3∶1D．电阻R1与电阻R2消耗的电功率之比是9∶115．张雨同学连接的电路如图7—6所示，当他将滑动变阻器的滑片P从a点滑到b点时，电压表V1前后两次示数之比是3∶4，电压表V2前后两次示数之比是2∶1．如果滑片P在a点时，变阻器在2 s的时间内消耗的电能是4 J，当滑片P在b点时，关于变阻器消耗的电功率，下面的说法中正确的是图7—6A．3 W B．2．7 WC．2 W D．1．3 W16．某同学家中有一个电炉，上面标有“220 V 1000 W”的字样，下面关于这个电炉的说法中正确的是A．使用这个电炉时应连接额定电流为10 A的保险丝B．这个电炉在正常工作时的电阻为484 ΩC．这个电炉工作时消耗的电功率是1000 WD．这个电炉正常工作0．5 h消耗的电能为1．8×106 J17．某同学有一个灯泡，将它与8 Ω的电阻串联，当将它们接在24 V的电源上时，灯泡恰好能正常发光，该同学测得通过电阻的电流为1．5 A．下面的说法中正确的是A．这个灯泡的额定电功率为36 W，额定电压为24 VB．这个灯泡的额定电功率为18 W，额定电压为12 VC．这个灯泡的额定电功率为20 W，额定电压为12 VD．这个灯泡的额定电功率为12 W，额定电压为12 V18．张研同学有两段电热丝，电阻分别是R1、R2（R1＞R2)，他将这两段电热丝在电路中串联起来，分别放入两个相同的容器中，两个容器中装有相同质量的水，如图7—7所示．当他将开关闭合后，关于甲乙两个容器中水温的变化，下面的说法中正确的是图7—7A．甲容器中的水温度上升的快B．乙容器中的水温度上升的快C．甲、乙容器中的水温度上升的一样快D．条件不足，无法判断三、实验题（19题、20题各9分，21题10分，共28分）19．某实验小组有一个小灯泡，上面只能看清“2．5 V”的字样，他们想知道小灯泡的功率是多少，找来的器材如图7—8所示．(1)将图中所给器材，按照实验的要求用线连接起来．图7—8图6—9(2)在闭合开关以前，应将滑动变阻器的滑片滑到_____端．(3)实验中的电源用_____节干电池串联即可．如果灯泡的电阻约为9 Ω，电流表选用的接线柱应为_____和_____．(4)当灯泡正常发光时，请你在图7—9（甲）中的表盘上画出指针的位置．（5）当灯泡正常发光时，电流表的指针位置如图6—9（乙）中的表盘所示，这个小灯泡的电功率为_____．20．陈红同学家中有40 W的日光灯5盏，平均每天开灯3 h；100 W的电视机一台，平均每天看电视3 h；200 W的洗衣机一台，每月使用10 h；1800 W的电磁炉一个，平均每天使用1 h．(1)他家的保险丝应选用哪种规格的？（2）陈红同学家一个月（按30天）用电多少度？（3）如果他家每天少开灯30 min，少看电视20 min，电磁炉少用10 min，每月可省电多少度？★21．赵阳同学有一只电热器，他不知道这个电热器的功率，他想利用家中的电能表进行测量，他把家中其他电器都关闭，只让电热器工作，经过3 min他观察到电能表转了12转，他家的电能表上标有“220 V 5 A 300 r/kWh”的字样．请你帮他算出这个电热器的功率是多少？参考答案：一、填空题1．0．2，52．13．5 Ω3．额定电压，额定功率，各用电器的功率之和4．2 Ω，1 A5．176 W，275 Ω，3．168×106，26．46．500 W7．12．1 W8．2．97×106 J，2．97×106 J9．0．2，1200二、选择题10．D 11．A 12．A 13．D 14．A 15．B 16．D 17．B 18．A三、实验题19．（1）略（2）依连线位置而定．（3）2，“-”，“0．6”（4）略（5）0．75 W20．(1)直径为 1．51 mm．（2）83度．（3）13．2度．21．800 W。

1、如图所示，灯L标有“6V 3W”字样，电源电压恒为6V，定值电阻R=6Ω，设灯L的阻值不随温度变化而变化．求（1）灯L正常发光时的电阻是多少？（2）只闭合S1、S3时，电阻R在60s内产生的热量是多少？（3）要使整个电路消耗的电功率最小（且电路电流不为0），各开关的合闭情况应如何？此时的最小电功率为多少？解：（1）由P=得灯正常发光时的电阻：R===12Ω；（2）当闭合S1、S3时，灯L与电阻R并联接在电源两端，I===1AQ=I2Rt=（1A）2×6Ω×60s=360J；（3）当断开S1、S3，闭合S2时，灯L与电阻R串联，整个电路消耗的电功率最小；R总=R L+R=12Ω+6Ω=18ΩI min===AP min=UI min=6V×A=2W．答：（1）灯L正常发光时的电阻是12Ω；（2）只闭合S1、S3时，电阻R在60s内产生的热量是360J；（3）要使整个电路消耗的电功率最小（且电路电流不为0），断开S1、S3，闭合S2时，灯L 与电阻R串联；此时的最小电功率为2W．2、如图所示，电源电压不变．电阻R1的阻值为20Ω，R2的阻值为30Ω，闭合开关S，电流表的示数为0.3A，求：（1）电源电压U；（2）通电100s电流通过电阻R2产生的热量．解：由电路图可知，R1与R2并联，（1）因为并联电路中各支路两端的电压相等，所以根据欧姆定律可得，电源的电压：U=U1=I1R1=0.3A×20Ω=6V；（2））因为R1、R2并联，所以R1、R2两端的电压均等于电源电压，通过电阻R2的电流I2===0.2A；根据W=Pt=UIt可得，通电100s电阻R2产生的热量Q2=I22R2t2=（0.2A）2×30Ω×100s=120J．答：（1）电源电压U是6V；（2）通电100s电流通过电阻R2产生的热量是120J．3、如图所示，是小勇设计的某电器设备的部分电路．电源电压9V保持不变，灯泡L标有“8V 4W”字样，电流表的量程为0～3A，电压表的量程为0～15V，滑动变阻器R2的最大阻值为20Ω．闭合开关S和S1时，电路消耗的功率为4.05W．（不计灯丝电阻随温度的变化）求：（1）小灯泡L的电阻；（2）开关S、S1、S2都闭合时，通过电流表的最小电流；（3）在不超过电表量程和灯泡额定电压的条件下，只闭合开关S2时滑动变阻器R2的电功率变化范围．解：（1）因为灯的额定电压为U L=8V，额定功率为P L=4W，则由P=可得灯的电阻为：R L===16Ω；（2）闭合开关S和S1时，灯泡短路，R1单独接入电路，此时其两端电压为U=9V，又知电路消耗的功率为P1=4.05W由P=可得灯的电阻为：R1===20Ω；开关S、S1、S2都闭合时，两电阻并联，灯泡被短路，当R2全部接入电路时，电路中电阻最大，由I=可知此时，通过R1的电流为：I1===0.45A通过R2的电流为：I2===0.45A，并联电路中干路电流等于各支路电流之和，故I=I1+I2=0.45A+0.45A=0.9A；（3）当只闭合S2时，R2和L串联，由于灯泡正常发光时，电压为U L=8V，额定功率为P L=4W，额定电流为I L===0.5A＜3A，故电路中最大电流为I=0.5A，此时滑动变阻器两端电压为U′=U﹣U L=9V=8V=1V，滑动变阻器消耗的电功率为P1=U′I L=1V×0.5A=0.5W；只闭合S2时，灯和R2串联，灯正常工作电流为I L===0.5A；滑动变阻器消耗的功率为P=U2I=（U﹣U L实）I=（9V﹣IR L）I=9V×I﹣16Ω×I2=W﹣（4I ﹣）2W当4I﹣=0即I=A＜0.5A时，R2的功率最大P max=W=1.27W；故滑动变阻器R2的电功率变化范围为0.5W～1.27W．答：（1）小灯泡L的电阻16Ω；（2）开关S、S1、S2都闭合时，通过电流表的最小电流0.9A；（3）在不超过电表量程和灯泡额定电压的条件下，只闭合开关S2时滑动变阻器R2的电功率变化范围0.5W～1.27W．4、如图所示，将滑动变阻器的滑片P移向M端，闭合开关S，表有示数为1.0A，表的示数为6V；滑片P移向N端，闭合开关S，表的示数为2V．求：（1）电源的电压及电阻R0的阻值；（2）R0消耗的最大电功率和滑动变阻器的最大阻值．解：（1）由电路图可知，滑片移到M端时，R连入阻值为0，只有定值电阻接入电路，电压表测电源电压，电源电压：U=U V=6V；IA=I0=1.0A，由I=可知，R0的阻值：R0===6Ω；（2）滑片在M点时，R0电压最大，消耗的功率最大，最大功率：P0最大===6W；滑片在N端时，滑动变阻器阻值全部接入电路，R与R0串联接入电路，电压表测R0两端电压，电路中电流：I′===A，滑动变阻器最大阻值：R滑最大====12Ω，答：（1）电源的电压为6V，电阻R0的阻值为6Ω；（2）R0消耗的最大电功率为6W，变阻器的最大阻值为12Ω．5、如图所示的电路中，电源电压保持不变，当开关S闭合，滑片P置于滑动变阻器b端时，电压表V1示数为12V，电流表A示数为0.4A；当滑片P移至滑动变阻器中点时，电压表V2的示数恰好等于V1示数的一半（滑片P处于任何位置灯泡均可发光，灯丝电阻不随温度而改变）．求：（1）滑动变阻器的最大阻值为多少？（2）滑片P由滑动变阻器b端移至中点过程中，灯泡L消耗的电功率变化了多少？（3）当开关S闭合，在任意移动滑片P的过程中，电路消耗的最大功率为多少？解：（1）有图示电路图可知，当开关S闭合，滑片P置于滑动变阻器的b端时，灯泡与滑动变阻器的最大阻值串联，电压表V1测电源的电压，电压表V2测灯泡两端电压，由题意可知，电压表V1示数为12V，电流表A示数为0.4A，则：电源的电压U=12V，电路中的电流I=0.4A，由I=可知，电路总电阻：R总=R L+R===30Ω﹣﹣﹣﹣﹣﹣﹣①当滑片P移至滑动变阻器的中点时，灯泡与滑动变阻器阻值的一半串联，由题意可知，电压表V2的示数恰等于V1示数的一半，即：U L=U=×12V=6V，此时滑动变阻器两端电压：U R=U﹣U L=12V﹣6V=6V，串联电路中各处的电流相等，灯泡电阻：R L=R﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②把②式代入①式可得：R L=10Ω，R=20Ω；（2）滑片P置于滑动变阻器的b端时灯泡消耗的电能：P L=I2R L=（0.4A）2×10Ω=1.6W，当滑片P移至滑动变阻器的中点时消耗的电功率：P L′===3.6W，滑片P的由变阻器的b端移至中点过程中，灯泡E消耗的电功率变化：△P=P L′﹣P L=3.6W﹣1.6W=2W．（3）当滑片P在a端时，滑动变阻器接入电路的阻值为零，只有灯泡接入电路，此时电路消耗的总功率最大，电路消耗的最大功率：P===14.4W；答：（1）滑动变阻器的最大阻值为20Ω．（2）滑片P由滑动变阻器b端移至中点过程中，灯泡L消耗的电功率变化了2W．（3）当开关S闭合，在任意移动滑片P的过程中，电路消耗的最大功率为14.4W6、如图甲所示，已知电源电压恒为4V不变，小灯泡L1标有“2.5V 0.2A”字样，设灯丝的电阻不随温度的变化而变化，求：（1）灯泡L1正常发光时的功率是多少？（2）要使图甲中的灯泡L1正常发光，与它串联的电阻R的阻值为多少？（3）如果把电阻R换成另一只标有“1.5V 0.2A”的小灯泡L2，其它条件不变，如图乙所示，闭合开关后，灯泡L1能（选填“能”或“不能”）正常发光．（注意：此问不要求写出任何推断过程）解：（1）灯泡L1正常发光时的功率：P1=U1I1=2.5V×0.2A=0.5W；（2）灯泡正常发光时，滑动变阻器两端电压：U R=U﹣U1=4V﹣2.5V=1.5V，由I=可知，电阻阻值：R===7.5Ω；（3）由I=可知，灯泡L2的电阻：R2===7.5Ω，灯泡L2与电阻阻值相等，把电阻R换成另一只标有“1.5V 0.2A”的小灯泡L2，其它条件不变，闭合开关后，灯泡L1能正常发光；答：（1）灯泡L1正常发光时的功率是0.5W；（2）要使图甲中的灯泡L1正常发光，与它串联的电阻R的阻值为7.5欧姆．（3）如果把电阻R换成另一只标有“1.5V 0.2A”的小灯泡L2，其它条件不变，如图乙所示，闭合开关后，灯泡L1能正常发光．7、把标有“2.5V 2W”的两个小灯泡并联到2.5V的电路中，两个小灯泡同时工作10min。

（物理）初中物理电功率试题(有答案和解析)一、电功率选择题1．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中（）A. 电压表V的示数不变B. 电流表A的示数变大C. 小灯泡的亮度变暗D. 电路的总功率变大【答案】 A【解析】【解答】由图可知，闭合开关，灯泡与滑动变阻器并联，电流表A测量电路总电流，电压表测电源电压，所以滑片移动电压表的示数不变，A符合题意；当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据I= 可知，滑动变阻器所在支路中的电流变小；根据并联电路的特点可知，各支路互不影响，所以滑片向右移动，小灯泡的电流和实际功率不变，则灯泡的亮度不变，C不符合题意；根据并联电路中干路电流等于各支路电流之和可知，总电流变小，即电流表A的示数变小，B不符合题意；电源电压保持不变，总电流变小，根据P=UI知，电路的总功率变小，D不符合题意。

故答案为：A。

【分析】结合电路图，理清依据的连接方式及电表的测量对象，当滑动变阻器的滑片P向右移动时，判断出滑动变阻器接入电路中电阻的变化，滑动变阻器两端的电压不变，根据欧姆定律I= 可知该支路电流的变化；根据并联电路各支路互不影响判断出灯泡的亮度和通过灯泡的电流；根据P=UI判断电路的总功率变化情况.2．电子驱蚊器利用变频声波直接刺激蚊虫中枢神经，使其非常痛苦，食欲不振，繁殖力下降，无法在此环境生存，从而达到驱蚊的目的其部分参数见表格，取g=10N/kg关于驱蚊器下列说法错误的是（）A. 驱蚊器的重力为0.6NB. 驱蚊器发出的声音能被正常人听到C. 驱蚊器刺激蚊虫中枢神经利用的是超声波D. 驱蚊器工作10h消耗电能为0.02kW•h 【答案】B【解析】【解答】A、驱蚊器的重力，G＝mg＝0.06kg×10N/kg＝0.6N，A不符合题意；B、人的听觉范围20～20000Hz；22kHz～55kHz超出了人的听觉范围，故驱蚊器发出的声音不能被正常人听到，B符合题意；C、22kHz～55kHz超出了人的听觉范围，故驱蚊器刺激蚊虫中枢神经利用的是超声波，C 不符合题意；D、蚊器工作10h消耗电能为W＝Pt＝0.002kW×10h＝0.2kW•h，D不符合题意。

初中物理人教版九年级上学期18.1 电功率一、电能及其计量1.如图所示的仪表是测量以下哪个物理量的（）A. 电流B. 电压C. 电能D. 电阻2.家庭电路中，计量用电器消耗电能多少的元件是（）A. 试电笔B. 电能表C. 漏电保护器D. 总开关3.乐乐同学发现她家的电能表上标有“600revs/kW·h”的字样，当她只开一盏灯时，又发现表盘1min 才转一周，则这盏灯工作________h消耗1度电。

4.电能表的铭牌上标有“220V5A”字样和“2500R/(kW・h)”字样，该电能表的转盘转过250圈时，用电器消耗的电能为________J，合________kW・h.5.小明家的电子式电能表上标有“3200imp/(kW·h)”。

但他家只开某个用电器时，发现在10min内电能表指示灯闪烁了32次，该用电器的功率为________W。

若该用电器每天少开1h，则30天可节约电能________kW·h。

6.一个小电动机线圈电阻为1Ω，当两端电压为3V时正常工作，通过它的电流为0.3A．则这个电动机正常工作10s消耗的电能为________J。

7.如图甲是规格为“220V1000W”的电饭锅内部简化电路图，有“加热”和“保温”两档。

当S接“1”时，电饭锅处于档________（选填“加热”或“保温”；如图乙所示，电能表读数为________kw·h；若只有电饭锅在“加热”档正常工作0．1h，会让此电能表的转盘转动________转。

8.安润物业工作人员来小明家收电费，他观察到小明家电能表的情况如图所示．然后从记录本上查出上月电能表的示数是811.6kWh．若按0.5元／kWh计费，李明家本月应缴电费________元。

9.小明在家中进行综合实践活动“对家庭用电的调查研究”。

（1）在观察供电箱时看到如图甲所示的情景，其中A、B分别为漏电保护器和空气开关，它们的作用是不同的。

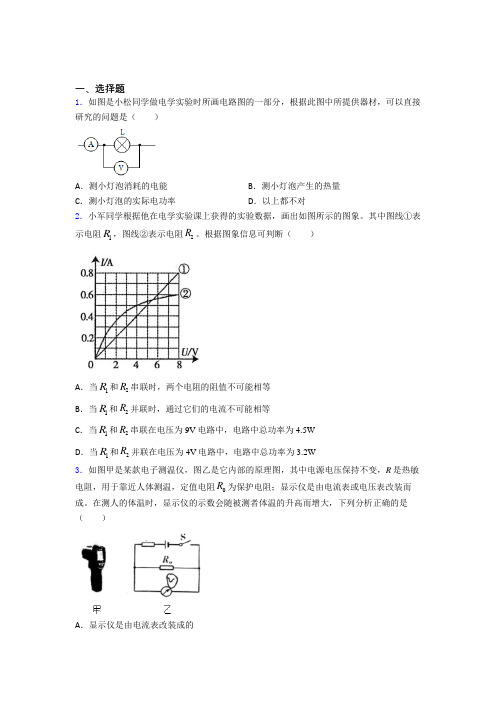

一、选择题1．如图是小松同学做电学实验时所画电路图的一部分，根据此图中所提供器材，可以直接研究的问题是（ ）A ．测小灯泡消耗的电能B ．测小灯泡产生的热量C ．测小灯泡的实际电功率D ．以上都不对2．小军同学根据他在电学实验课上获得的实验数据，画出如图所示的图象。

其中图线①表示电阻1R ，图线②表示电阻2R 。

根据图象信息可判断（ ）A ．当1R 和2R 串联时，两个电阻的阻值不可能相等B ．当1R 和2R 并联时，通过它们的电流不可能相等C ．当1R 和2R 串联在电压为9V 电路中，电路中总功率为4.5WD ．当1R 和2R 并联在电压为4V 电路中，电路中总功率为3.2W3．如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R 是热敏电阻，用于靠近人体测温，定值电阻0R 为保护电阻；显示仪是由电流表或电压表改装而成。

在测人的体温时，显示仪的示数会随被测者体温的升高而增大，下列分析正确的是（ ）A ．显示仪是由电流表改装成的B．被测温者温度越高，电路消耗的电功率越小C．热敏电阻R随着温度的升高阻值增大D．将0R更换为阻值更大的电阻，测相同温度，显示仪示数变大4．如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），下列说法正确的是（）A．电阻0R两端电压与通过0R的电流成正比B．0R的阻值为5ΩC．滑动变阻器的最大阻值为5ΩD．0R的最大功率为0.45W5．下列用电器额定功率都相同，当它们在额定电压下工作，在相同时间内，电流产生的热量最多的是（）A．空调B．电热水壶C．洗衣机D．吸尘器6．对下列物理量的认识中，你认为最符合实际情况的是（）A．教室内一盏日光灯的功率为200WB．家用空调器的电流约为5AC．汽车发动机的效率能达到80%D．对人体的安全电压为36V7．如图是电阻甲和乙的I-U图象，小明对图象信息作出的判断，正确的是（）A．将甲和乙串联，若电流为0. 3A，则它们两端的电压为3VB．若甲和乙并联，若电压为1V，则它们的干路电流为0.4AC．当甲两端电压为0.5V时，通过它的电流为0.3AD．甲乙并联在2. 5V的电路中，消耗的总功率2.5W8．下列几个单位中，不属于电能单位的是（）A．千瓦B．度C．千瓦·时D．焦耳9．如图所示，电源电压不变。

初中物理电功率技巧(很有用)及练习题及解析一、电功率选择题1．如图甲所示，已知电流表的量程为0~0.6A，电压表的量程为0~15V，滑动变阻器R2的规格为“20Ω 0.5A”。

闭合开关S后，调节滑动变阻器的滑片P，得到电流表与电压表的示数关系如图乙所示。

在保证电路安全的前提下，下列说法中正确的是（）A. 电源电压为9VB. R1的阻值为20ΩC. 滑动变阻器的取值范围是2Ω~20ΩD. 电路总功率的变化范围是2W~3W【答案】C【解析】【解答】结合电路图和乙图可得：，；解得：，电源电压为：，AB不符合题意；已知电流表的量程为0~0.6A，滑动变阻器R2的规格为“20Ω 0.5A”，因为串联时电流相等，故电路最大电流为0.5A，此时电路总电阻为：，则滑动变阻器最小电阻为：；当滑动变阻器阻值变大时，分得电压增大，但电源电压为6V，小于电压表的量程，故滑动变阻器阻值可以调整到最大，即20Ω，则滑动变阻器接入电路的取值范围是2Ω~20Ω；最小电流为：，电路最小功率为：；电路最大功率为：。

故答案为：C。

【分析】利用欧姆定律U=IR求出电源电压和电阻R1的值，根据变阻器铭牌和电表的量程，求出变阻器接入电路的阻值范围，由P=UI求电路的总功率.2．如图所示，电源电压恒定不变。

闭合开关后，滑动变阻器的滑片P由b端移到某点c的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，由此可知（）A. 电源电压为7VB. R1的阻值为20ΩC. 电路消耗的最小功率为1.2WD. 滑片P在b端时，10秒内R1产生的热量为12J【答案】 C【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。

（1）由“闭合开关后，滑动变阻器的滑片P由B端移到某点C的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，”可知，R2两端电压为4V，ac两端电压Uac=3V，当滑动变阻器的滑片P在b端时，电流I=0.2A，当滑片P由b端移到某点c时，电流I=0.3A，设电源电压为U，则，解得R1=10Ω，U=6V，AB不符合题意；（2）滑动变阻器滑片P在b端时，R1与R2串联，由P=UI可得，电路消耗的最小功率P=UI=6V×0.2A=1.2W，C符合题意；（3）滑片P在b端时，根据串联电路的电压特点可得，R1两端电压U1=U-U2=6V-4V=2V，10秒内R1产生的热量Q=W=U1It=2V×0.2A×10S=4J，D不符合题意。

中考物理电功率题20套(带答案)一、电功率选择题1．如图所示是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置，两个透明容器中密闭这等量的空气，R1=R2=R3，当开关S闭合后，下列说法正确的是（）A. 该实验装置是探究电流通过电阻时产生的热量与电阻大小的关系B. 通过电阻R1和R2的电流相等C. 通电一段时间后，右边U形管内液面的高度差比左边小D. 该实验装置是利用U形管中液体的热胀冷缩来反映电阻放出热量的多少的【答案】C【解析】【解答】解：A、装置中R2、R3并联后再与R1串联，通过R1的电流I1=I2+I3，而I2=I3，所以右边容器中通过R3的电流I3是左侧通过R1电流的一半，即是研究电流产生的热量与电流的关系，故A错误；B、由图知，通过R1的电流I1=I2+I3，而I2=I3，所以通过电阻R1和R2的电流不相等，故B 错；C、左右两容器中的电阻相同，而通过电阻R1的电流大于R2的电流，通电时间相同，由Q=I2Rt可知，左边容器中的电阻产生的热量多，左边U形管内液面的高度差比右边U形管内液面的高度差大，故C正确；D、电流产生的热量不能用眼睛直接观察，对密封容器中空气加热，引起U型管中液面变化，通过液面高度差的变化来反映，是利用容器内气体的热胀冷缩来反映电阻放出热量的多少，故D错误．故选C．【分析】A、电流产生的热量跟电流大小、电阻大小、通电时间有关，在通电时间和电阻相同时，是探究电流产生热量跟电流的关系；B、根据串、并联电路的电流大小关系分析判断C、通电时间相同、电阻相同，通过的电流不同，利用焦耳定律Q放=I2Rt分析判断；D、电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过U型管中液面高度差的变化来反映，体现的是转换思想．2．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，下列判断正确的是（）A. 电路总功率变小B. 电压表示数变大C. 电压表与电流表示数的比值不变D. 电流表示数变大【答案】 A【解析】【解答】解：由电路图可知，定值电阻R与滑动变阻器并联，电压表测电源两端的电压，电流表测干路电流，因电源电压保持不变，所以，滑片移动时，电压表的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R的电流不变，当滑动变阻器滑片向左移动时，接入电路中的电阻变大，由I＝可知，通过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，D不符合题意；电压表的示数不变、电流表A的示数变小，则电压表与电流表示数的比值变大，C不符合题意；电源电压保持不变，干路电流变小，由P＝UI可知，电路总功率变小，A符合题意。

初中物理人教版九年级上学期18.2 电功率一、电功率及其测量1.家庭照明电路中的一盏节能灯正常工作时，通过它的电流约为（）A. 0.05安B. 0.5安C. 1安D. 1.5安2.将标有“8 V8 W"的灯泡L1和“8 V16 W"的灯泡L2接串连在12 V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A. 灯泡L1、L2都能正常发光B. 灯泡L1比灯泡L2亮C. 灯泡L2比灯泡L1亮D. 灯泡L1、L2一样亮3.电功率100W表示的意思是________。

4.如图分别是电冰箱和电风扇的铭牌，当它们均正常工作12h时，电冰箱消耗的电能为________kW•h，电风扇消耗电能为________kW•h。

5.两只灯泡L1和L2分别标有“6V3W”和“10V10W”的字样（灯丝电阻不变），若把它们并联在电路中，则灯________发光较亮，两灯的实际功率之比P1：P2=________。

（保证两灯安全使用）6.1kW•h的电能可以使“220V40W”的电灯正常工作________h。

7.甲和乙两灯的额定电压均为6V，如图是甲、乙两灯的电流随其两端电压变化的曲线.现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，电路的工作电流应为________A，此时两灯的总功率为________W.8.一盏白炽灯泡铭牌上标有“220V 100W”字样，则这盏灯正常发光时的灯丝电阻为________Ω．灯泡正常发光1min，灯丝消耗的电能为________J．如果灯丝断了之后重新将灯丝搭上，灯丝电阻变为440Ω，通电后灯泡消耗的功率为________W。

9.如图是小灯泡L和定值电阻R的电流与电压关系的图象。

现将它们并联后接在电压为2V的电源两端，则干路中的电流是________A，小灯泡L的实际电功率是________W。

10.灯泡的亮度决定于________。
