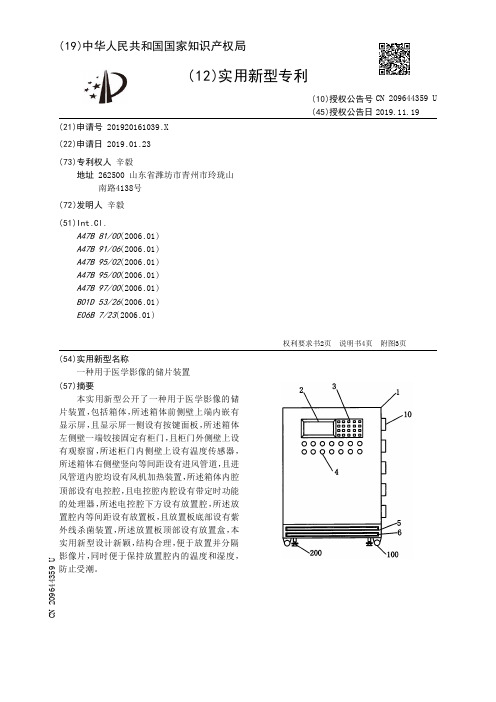

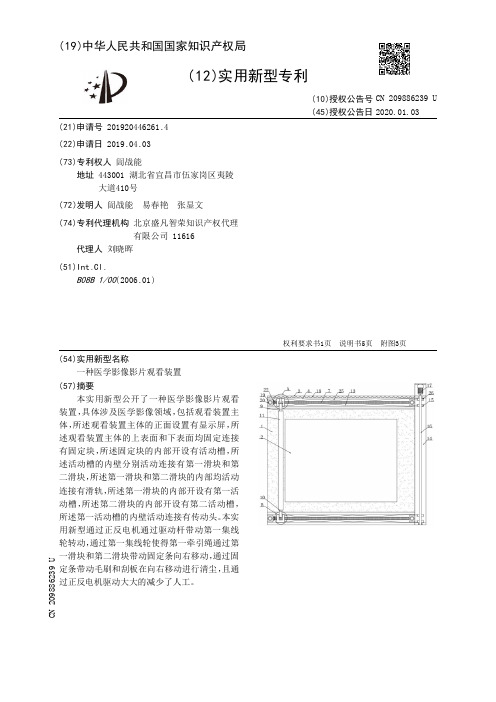

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920446261.4(22)申请日 2019.04.03(73)专利权人 訚战能地址 443001 湖北省宜昌市伍家岗区夷陵大道410号(72)发明人 訚战能　易春艳　张显文　(74)专利代理机构 北京盛凡智荣知识产权代理有限公司 11616代理人 刘晓晖(51)Int.Cl.B08B 1/00(2006.01)(54)实用新型名称一种医学影像影片观看装置(57)摘要本实用新型公开了一种医学影像影片观看装置，具体涉及医学影像领域，包括观看装置主体，所述观看装置主体的正面设置有显示屏，所述观看装置主体的上表面和下表面均固定连接有固定块，所述固定块的内部开设有活动槽，所述活动槽的内壁分别活动连接有第一滑块和第二滑块，所述第一滑块和第二滑块的内部均活动连接有滑轨，所述第一滑块的内部开设有第一活动槽，所述第二滑块的内部开设有第二活动槽，所述第一活动槽的内壁活动连接有传动头。

本实用新型通过正反电机通过驱动杆带动第一集线轮转动，通过第一集线轮使得第一牵引绳通过第一滑块和第二滑块带动固定条向右移动，通过固定条带动毛刷和刮板在向右移动进行清尘，且通过正反电机驱动大大的减少了人工。

权利要求书1页 说明书5页 附图3页CN 209886239 U 2020.01.03C N 209886239U权　利　要　求　书1/1页CN 209886239 U1.一种医学影像影片观看装置，包括观看装置主体(1)，其特征在于：所述观看装置主体(1)的正面设置有显示屏(2)，所述观看装置主体(1)的上表面和下表面均固定连接有固定块(3)，所述固定块(3)的内部开设有滑槽(4)，所述滑槽(4)的内壁分别活动连接有第一滑块(5)和第二滑块(6)，所述第一滑块(5)和第二滑块(6)的内部均活动连接有滑轨(7)，所述第一滑块(5)的内部开设有第一活动槽(23)，所述第二滑块(6)的内部开设有第二活动槽(24)，所述第一活动槽(23)的内壁活动连接有传动头(8)，且传动头(8)贯穿并延伸至第一滑块(5)的上端，所述观看装置主体(1)上表面固定的固定块(3)内壁开设有波浪槽(18)，且波浪槽(18)的内壁与传动头(8)的表面活动连接，所述传动头(8)的表面与第一滑块(5)的内部活动连接，所述第一活动槽(23)的内壁活动连接有第一连接块(9)，所述第一连接块(9)的另一端固定连接有清尘组件(11)，所述清尘组件(11)的另一端固定连接有第二连接块(10)，且第二连接块(10)活动连接在第二活动槽(24)内部，所述第二活动槽(24)内壁的上表面固定连接有复位弹簧(12)，且复位弹簧(12)的另一端与第二连接块(10)的下表面活动连接，所述第一滑块(5)和第二滑块(6)的右侧面均固定连接有第一牵引绳(13)，且第一滑块(5)和第二滑块(6)的左侧面均固定连接有第二牵引绳(25)，所述观看装置主体(1)的右侧面固定连接有固定架(14)，所述第一牵引绳(13)的右端固定连接有第一集线轮(15)，所述第二牵引绳(25)的右端固定连接有第二集线轮(26)，且第一集线轮(15)和第二集线轮(26)的中部均固定连接有驱动杆(16)，所述驱动杆(16)贯穿固定架(14)上下两端，且驱动杆(16)的表面与固定架(14)的内部活动连接，所述固定架(14)的上表面通过正反电机支架固定连接有正反电机(17)，且正反电机(17)的输出轴的下表面与驱动杆(16)的上表面固定连接。

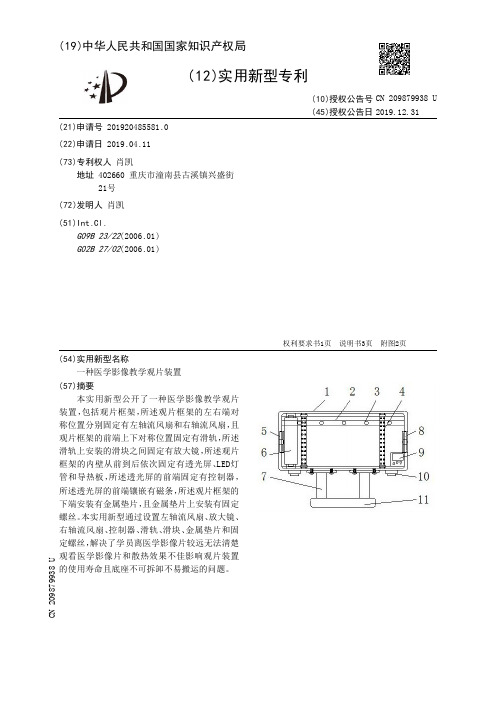

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920485581.0(22)申请日 2019.04.11(73)专利权人 肖凯地址 402660 重庆市潼南县古溪镇兴盛街21号(72)发明人 肖凯　(51)Int.Cl.G09B 23/22(2006.01)G02B 27/02(2006.01)(54)实用新型名称一种医学影像教学观片装置(57)摘要本实用新型公开了一种医学影像教学观片装置，包括观片框架，所述观片框架的左右端对称位置分别固定有左轴流风扇和右轴流风扇，且观片框架的前端上下对称位置固定有滑轨，所述滑轨上安装的滑块之间固定有放大镜，所述观片框架的内壁从前到后依次固定有透光屏、LED灯管和导热板，所述透光屏的前端固定有控制器，所述透光屏的前端镶嵌有磁条，所述观片框架的下端安装有金属垫片，且金属垫片上安装有固定螺丝。

本实用新型通过设置左轴流风扇、放大镜、右轴流风扇、控制器、滑轨、滑块、金属垫片和固定螺丝，解决了学员离医学影像片较远无法清楚观看医学影像片和散热效果不佳影响观片装置的使用寿命且底座不可拆卸不易搬运的问题。

权利要求书1页 说明书3页 附图2页CN 209879938 U 2019.12.31C N 209879938U权　利　要　求　书1/1页CN 209879938 U1.一种医学影像教学观片装置，包括观片框架（1），其特征在于：所述观片框架（1）的左右端对称位置分别固定有左轴流风扇（5）和右轴流风扇（8），且观片框架（1）的前端上下对称位置固定有滑轨（12），所述滑轨（12）上安装的滑块（14）之间固定有放大镜（6），所述观片框架（1）的内壁从前到后依次固定有透光屏（15）、LED灯管（4）和导热板（16），所述观片框架（1）的下端安装有金属垫片（19），且金属垫片（19）上安装有固定螺丝（20）。

2.根据权利要求1所述的一种医学影像教学观片装置，其特征在于：所述滑轨（12）上开设有滑槽（13），且滑轨（12）通过滑槽（13）与滑块（14）滑动连接。

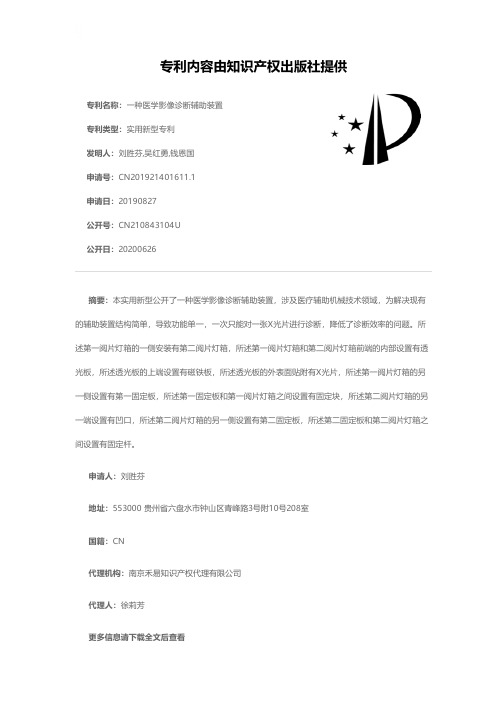

专利名称：一种医学影像诊断辅助装置专利类型：实用新型专利
发明人：刘胜芬,吴红勇,钱恩国
申请号：CN201921401611.1
申请日：20190827
公开号：CN210843104U
公开日：
20200626
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种医学影像诊断辅助装置，涉及医疗辅助机械技术领域，为解决现有的辅助装置结构简单，导致功能单一，一次只能对一张X光片进行诊断，降低了诊断效率的问题。

所述第一阅片灯箱的一侧安装有第二阅片灯箱，所述第一阅片灯箱和第二阅片灯箱前端的内部设置有透光板，所述透光板的上端设置有磁铁板，所述透光板的外表面贴附有X光片，所述第一阅片灯箱的另一侧设置有第一固定板，所述第一固定板和第一阅片灯箱之间设置有固定块，所述第二阅片灯箱的另一端设置有凹口，所述第二阅片灯箱的另一侧设置有第二固定板，所述第二固定板和第二阅片灯箱之间设置有固定杆。

申请人：刘胜芬
地址：553000 贵州省六盘水市钟山区青峰路3号附10号208室
国籍：CN
代理机构：南京禾易知识产权代理有限公司
代理人：徐莉芳
更多信息请下载全文后查看。

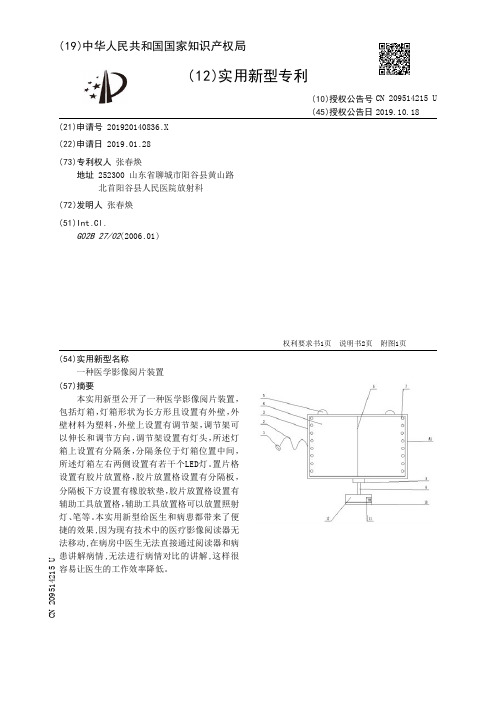

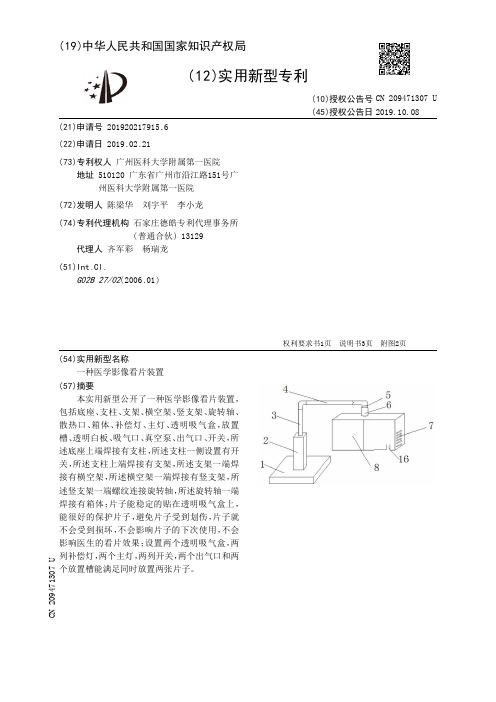

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920217915.6(22)申请日 2019.02.21(73)专利权人 广州医科大学附属第一医院地址 510120 广东省广州市沿江路151号广州医科大学附属第一医院(72)发明人 陈梁华　刘宇平　李小龙　(74)专利代理机构 石家庄德皓专利代理事务所(普通合伙) 13129代理人 齐军彩　杨瑞龙(51)Int.Cl.G02B 27/02(2006.01)(54)实用新型名称一种医学影像看片装置(57)摘要本实用新型公开了一种医学影像看片装置，包括底座、支柱、支架、横空架、竖支架、旋转轴、散热口、箱体、补偿灯、主灯、透明吸气盒，放置槽、透明白板、吸气口、真空泵、出气口、开关，所述底座上端焊接有支柱，所述支柱一侧设置有开关，所述支柱上端焊接有支架，所述支架一端焊接有横空架，所述横空架一端焊接有竖支架，所述竖支架一端螺纹连接旋转轴，所述旋转轴一端焊接有箱体；片子能稳定的贴在透明吸气盒上，能很好的保护片子，避免片子受到划伤，片子就不会受到损坏，不会影响片子的下次使用，不会影响医生的看片效果；设置两个透明吸气盒，两列补偿灯，两个主灯，两列开关，两个出气口和两个放置槽能满足同时放置两张片子。

权利要求书1页 说明书3页 附图2页CN 209471307 U 2019.10.08C N 209471307U权　利　要　求　书1/1页CN 209471307 U1.一种医学影像看片装置，包括底座（1）、支柱（2）、支架（3）、横空架（4）、竖支架（5）、旋转轴（6）、散热口（7）、箱体（8）、补偿灯（9）、主灯（10）、透明吸气盒（11）、放置槽（12）、透明白板（13）、吸气口（14）、真空泵（15）、出气口（16）、开关（17），其特征在于：所述底座（1）上端焊接有支柱（2），所述支柱（2）一侧设置有开关（17），所述支柱（2）上端焊接有支架（3），所述支架（3）一端焊接有横空架（4），所述横空架（4）一端焊接有竖支架（5），所述竖支架（5）一端螺纹连接旋转轴（6），所述旋转轴（6）一端焊接有箱体（8），所述箱体（8）后侧两端对称设置有两组灯光组，所述灯光组包括四个补偿灯（9）和一个主灯（10），所述补偿灯（9）关于所述主灯（10）对称分布，所述箱体（8）前侧设置有透明吸气盒（11），所述透明吸气盒（11）一侧的表面设置有吸气孔，所述透明吸气盒（11）一侧设置有放置槽（12），所述放置槽（12）一侧设置有透明白板（13），所述透明吸气盒（11）底部固定安装有吸气口（14），所述吸气口（14）一端固定安装在真空泵（15）上，所述箱体（8）的底部设置有出气口（16）。

专利名称：一种医学影像投影装置专利类型：实用新型专利
发明人：郝金香
申请号：CN202022420288.1
申请日：20201027
公开号：CN212846336U
公开日：
20210330
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种医学影像投影装置，属于医疗器械领域。

一种医学影像投影装置，包括箱体，箱体内底部设有超声诊断仪，超声诊断仪设有胶片板，胶片板上方设有摄像仪，摄像仪上方设有呈倒凹型结构的滑轨，滑轨顶面设有两个呈倒J型结构的滑座，滑座内壁上部滑动连接有滑杆，箱体顶面挂设有超声扫描枪，箱体顶面后侧设有调节杆，调节杆上端铰接有投影仪。

本实用新型通过在胶片板上放置胶片，第一电机控制摄像仪前后移动，第二电机控制滑轨左右移动，使摄像仪录取胶片每一处的内容，通过投影仪投射出来，通过超声扫描枪扫描人体部位，通过信号传递给投影仪投射出来，本实用新型功能全面，应用场景多，操作简便。

申请人：郝金香
地址：264001 山东省烟台市芝罘区奇山小区
国籍：CN
更多信息请下载全文后查看。

专利名称：一种医学影像检查辅助装置专利类型：实用新型专利
发明人：杨贵华
申请号：CN201820919559.8
申请日：20180614
公开号：CN208837986U
公开日：
20190510
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种医学影像检查辅助装置，包括支撑座、支撑架、床板、限位栏和升降电机，所述支撑座顶部安装有支撑架，所述支撑架内顶部开设有滑槽，所述滑槽内置有滑杆且滑杆通过滑槽与支撑架顶部滑动连接，所述滑杆顶部安装有床板，所述床板上表面安装有防滑软垫，所述床板内中部安装有活动板，所述活动板右侧底部安装有活动杆，所述活动杆底部安装有滚轮，所述活动杆右侧底部安装有刹车踏板。

本实用新型通过床板的滑杆与滑槽滑动连接及活动杆底部的滚轮，可将床板向外侧移动，现有的检查装置附带围栏和机器，不方便移动和对患者体位进行调节，避免在患者需要检查和检查结束后，出现患者进行挪动不便，费时费力，适合广泛推广与使用。

申请人：杨贵华
地址：271000 山东省泰安市泰山区财源街道泰山医学院附属医院医学影像科
国籍：CN
更多信息请下载全文后查看。
