依玛士 9020/9030 喷码机高级培训手册依玛士（上海）标码技术有限公司目 录一．公司简介及安全事项--------------------------------------41-1 公司及产品简介1-2 设备保修期内、外的服务1-3 喷码机使用安全注意事项1-4 操作中的注意事项二．喷码基本原理----------------------------------------------112-1 点阵成字原理2-2 喷头工作原理三、喷码机结构-------------------------------------------------133-1 喷码机外观3-2 喷码机内部结构3-3 喷头结构3-4 控制面板说明四、喷码机工作原理----------------------------------------- -59 油墨管路工作原理五、日常开关机步骤--------------------------------- ----------545-1 日常开机步骤5-2 油墨和添加剂液位报警5-3 墨线开启不成功的处理5-4 日常关机步骤六、信息编辑----------------------------------------------------356-1 新建一条信息---- F26-2 选择字形（图案或特殊字体）6-3 固定字符的输入（英文与数字等）6-4 变量的输入（日期）6-5 变量的输入（计数器）6-6 信息参数的修改6-7 信息保存与关闭6-8 选择喷印信息--- F16-9 编辑当前信息的内容--- F36-10 拼音输入汉字6-11 修改当前信息的参数--- F46-12 计数器的显示与复位--- F5 七、机器维护保养----------------------------------------------497-1 维护保养的重要性7-2 消耗品与机器维护7-3 保养计划7-4 清洁机器7-5 清洗油墨管路并更换过滤组件7-6 整机维护功能介绍八、电气连接----------------------------------------------------548-1 工业接口板概貌8-2 传感器接线8-3 同步器接线8-4 报警输出8-5 交换数据-----PCMCIA卡的应用九、故障处理----------------------------------------------------689-1 喷头盖未合（84）9-2 充电检测故障（81&82）9-3 断点调整9-4 高压故障（87&86）9-5 回收故障（85）9-6 喷印不良9-7 浓度故障（70&83）9-8 无故障显示，但不喷印9-9 喷印速度报警（40&48）9-10油墨管路故障（71～79）附录----------------------------------------------------------------76 9020/9030 主动性维护服务协议一．公司简介及安全事项1-1 公司及产品简介一家跨国专业公司 依玛士公司是集科研、开发、生产为一体的跨国专业公司，总部及主要生产基地位于法国，在全球设有32个分公司、60个商务代表处。

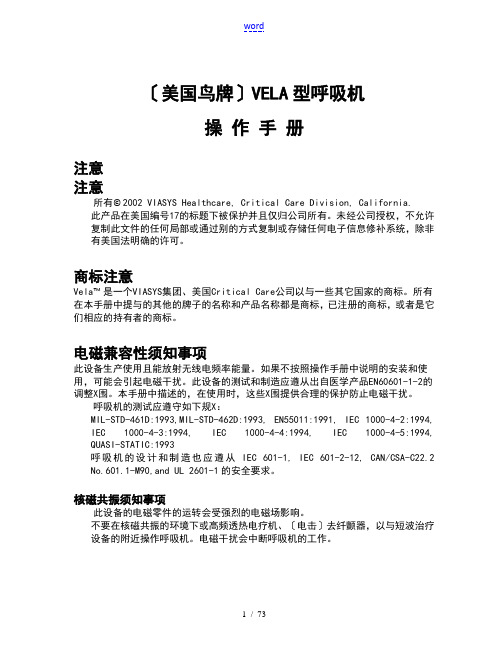

〔美国鸟牌〕VELA型呼吸机操作手册注意注意所有©2002 VIASYS Healthcare, Critical Care Division, California.此产品在美国编号17的标题下被保护并且仅归公司所有。
未经公司授权，不允许复制此文件的任何局部或通过别的方式复制或存储任何电子信息修补系统，除非有美国法明确的许可。
商标注意Vela™是一个VIASYS集团、美国Critical Care公司以与一些其它国家的商标。
所有在本手册中提与的其他的牌子的名称和产品名称都是商标，已注册的商标，或者是它们相应的持有者的商标。
电磁兼容性须知事项此设备生产使用且能放射无线电频率能量。
如果不按照操作手册中说明的安装和使用，可能会引起电磁干扰。
此设备的测试和制造应遵从出自医学产品EN60601-1-2的调整X围。
本手册中描述的，在使用时，这些X围提供合理的保护防止电磁干扰。
呼吸机的测试应遵守如下规X：MIL-STD-461D:1993,MIL-STD-462D:1993, EN55011:1991, IEC 1000-4-2:1994, IEC 1000-4-3:1994, IEC 1000-4-4:1994, IEC 1000-4-5:1994, QUASI-STATIC:1993呼吸机的设计和制造也应遵从IEC 601-1, IEC 601-2-12, CAN/CSA-C22.2 No.601.1-M90,and UL 2601-1的安全要求。
核磁共振须知事项此设备的电磁零件的运转会受强烈的电磁场影响。
不要在核磁共振的环境下或高频透热电疗机、〔电击〕去纤颤器，以与短波治疗设备的附近操作呼吸机。
电磁干扰会中断呼吸机的工作。
用前须知VELA呼吸机是为需要机械通气的病人提供连续或间歇的呼吸支持。
呼吸机仅限有资格的、经医师培训的人员使用。
特别是，该呼吸机可用于至少4公斤重以上的成人和儿童。
为主治医生提供如下根本类型的通气支持：●正压通气●辅助/控制，同步间歇指令通气或持续气道正压通气模式此呼吸机适合社会事业机构或运输的情况下使用。
7890 气相色谱操作现场培训手册方法编辑和运行实验2007年12月一、开7890 气相色谱操作现场培训手册方法编辑和运行实验2007年12月一、开气:N: 0.5Mpa 2Air: 0.5MpaH: 0.3Mpa 2He: 0.5Mpa二、开7890主机电源三、开电脑、打印机电源四、点击下面图标进行联机进入联机的工作站后，可以进行方法编辑，运行实验，数据处理及打印报告。
但是在运行实验的同时，是不能处理数据和编辑方法的，所以在运行实验的同时要进行数据处理和方法编辑必须打开脱机的工作站。
点击下面的图标进入脱机工作站界面。
2工作站----方法和运行控制界面如下:正在使用的方法名称正在使用的序列表名称3如果是改动了柱子的连接方式、自动进样器的位置，或者不清楚前面的人是否做了硬件的改动，则选择下面菜单进行GC的配置。
如果没有任何改动，则跳过该步骤，进入到第七页的五、方法编辑。
4点击连接界面，点击下面的获得GC配置按钮。
完成后点击配置界面，进入下面图示。
5点击色谱柱界面，正确配置色谱柱的进样口和检测器的位置。
(下拉式菜单选择)如果要更换柱子，点击该行前面的小方框，选择柱子。
点击确定退出。
6五、方法编辑1、如果是要建立新方法，则选择下面的菜单，也可以调用原来编辑好的方法，但是必须配置一致，否则不可用。
当看到方法名称变为DEF_GC.M后选择下面菜单进行方法编辑。
72、一个完整的方法包括四个部分，这里只需要编辑三个部分，所以数据处理部分不选择。
点击确定。
第一部分:方法注释。
可以输入对该方法的描述，包括编辑人、日期、用途等等。
也可不输入任何信息。
点击确定。
83、第二部分:仪器/采集在图中选择是手动还是自动进样。
手动进样需要确定前后位置，自动进样不需要确定，仪器自己知道进样器的位置。
点击确定，进入仪器参数设定界面。
9仪器参数设定界面上面的图标依次为:自动进样器设定、阀的设定、进样口设定、柱子设定、炉温设定、检测器设定、辅助温度设定、时间表设定、信号设定、配置、反吹设定、计数器设定。
德国布朗卢比
分析仪表部
M90S
操
作
手
册
出版号：MT5-60EN-03
软件版本：3.2或以上
日期：
运行与维护：
1．试剂配制（见试剂配方）
将试剂倒入与试剂编号相对应的试剂桶（桶上有相应的编号），然后将相应的试剂吸管（吸管上有相应编号）插入到桶内并旋紧盖子。
在开机状态下，按PUMP键，使泵运转。
当新配试剂吸到泵管中时，可再按PUMP键，停止泵运行。
2．硬件安装与维护
进样感应器指示灯的调节：用仪表中的小螺丝刀转动进样感应器上的螺丝进行调节。
（如果由中控柜控制仪表运行则需把灯调节为常亮）
泵管的安装及更换（连续运行3个月更换一次泵管）
单通道蠕动泵
为了延长泵管的使用寿命，M90仪表在装运时已经将泵管卸下，在重新安装时：
1 松动泵上的螺丝，拆除泵的面板
2 将泵的软管垂直的安装在蠕动泵转子的周围
请注意液体的流动方向与泵轴的转动方向是一致的（单通道
蠕动泵都是顺时针转动，有颜色标志的一端为流入端）
3 重新装上蠕动泵的面板和旋紧螺丝
4 如果需更换新泵管，请按照面板上的泵管编号从配件包中找
出对应的泵管进行更换
注：更换泵管时请一一更换，以免接错端口
管路及转接头的更换：当出现氧化并有污染后需更换管路和接头更换时请务必按照仪表原有管路的尺寸及连接路径进行一一更换
在仪表长时间不运行前，请先用盐酸清洗液清洗管路，消解腔及比色池，再用蒸馏水清洗两遍，以防试剂残留结晶后造成污染。
并将泵管卸下，以保持其弹性。
3．键盘操作（见附表1：键盘操作）
4．曲线校准
仪表在首次运行或运行一段时间后（一般为二个月）必须用校准液做曲线校准。
校准方法见附表1
校准完成后如果屏幕上SLOPE上方的三角形指示灯闪烁，就说明
校准截距或斜率超出范围，需重新做校准。
查看校准数据见71号参数（见附表2）
另：校准液浓度可根据实际水样浓度进行配制（校准液浓度越接近所要测的水样浓度，所测得的值就越准），一般配制为略高于实际水样的浓度。
当所配校准液浓度改变后必须改变仪表所默认的校准液浓度值。
调整仪表30号参数（见附表2），如有可能，还需改变斜率和截距范围（见附表2，31及32号参数）
5．测试运行
当校准都通过后可先用所配的标液进行测试和微调。
首先配制两个或两个浓度以上的标液，然后用一根与连接进样感应器相同型号的软管一端插入所配标液中，一端插上进样电磁阀下端（水样经过进样感应器，然后通过上方的三通接头，一端连接溢流管路，一端为进样管路，进样管路连接到上方的电磁阀。
所以在做标样时拔下该电磁阀下端的进样管路，插上连接标液的软管。
在测完标液后务必把管路接回原样）。
操作见附表1
测完后如果和实际标样浓度有差异，调节参数12，13（见附表1，2）。
6．故障及解决方案
●开机后屏幕指示灯不亮，断电后查看上方控制部件中保险丝是否
有断裂，如断裂，从配件包中更换相同型号的保险丝。
●管路，消解腔或比色池有污染，用针筒将清洗液注入管路，比色
池及消解腔。
清洗液：用1%稀盐酸泡三分钟后用清水洗三遍，再
用3%次氯酸钠溶液泡半个小时，清水洗三遍，注入纯水，按TEST
键，显示吸光度在0.95-1.05之间即可。
●泵管出现老化，无弹性，请更换泵管。
●如果仪表停止运行几天后重新运行，请观察连接试剂桶的软管是
否有堵塞情况，如果有，请用针筒及盐酸液疏通清洗软管。
（注意
不要让试剂桶受到其他液体污染）
●其他故障及解决方法见附表3：错误列表
附表3：错误列表
上海仪脉自控科技有限公司
11。
