revit常用公式

1.关于梁柱无缝连接问题调整附着最大相交即可2.RST钢筋一、二、三级钢筋符号用什么方法打出来、使用什么字体中国化包里的自己文件Revit考到软件的字体库里，然后再到控制面板里面桌面菜单下的字体改成显示Revit，$一级%二级@三级#四级Revit.ttf钢筋符号字体应用方法如下：1.将 Windows字库文件Revit.ttf拷贝安装到您机器的如下路径下：系统盘（默认为C）:\windows\fonts\2.拷贝（安装）后，对于任何需要显示钢筋符号的标注及字段（比如钢筋的标记），请将其字体调整为Revit，如下，a.选中要调整的字符串b.打开图元属性窗口，在类型属性下更改字体为“Revit”c.将文字的宽高比设为0.7 （请参考相关制图规范）d.确认，如果修改的为标注文件，则请将修改后的标注文件加载到项目中。

3.钢筋符号的输入，在编辑环境默认的输入字体为“Revit”的情况下，下面为键盘输入符号和钢筋符号的对照表：$ ——代表HPB235，输入后显示的符号为%——代表HRB335，输入后显示的符号为&——代表HRB400，输入后显示的符号为#——代表RRB400，输入后显示的符号为例如：在Revit字体下输入&8@150即显示8@150。

4.定制样板文件中的钢筋在项目浏览器中，按照Revit.ttf的名称规定重命名钢筋名称为$%&# 等，按照字库重新定义钢筋类型采用重新定义的钢筋类型及标签后的图纸效果5.改造项目浏览器的支持的字体，使钢筋符号能够正确显示在钢筋类型树上，如下步骤： 右击桌面，修改显示属性选择”外观”标签在对话框的右下角选择“高级”在“高级显示”对话框中，在“项目”栏选择菜单，所支持的字库改为“Revit”确定后，若重新打开项目，检查浏览器检查钢筋的符号，则所有的钢筋类型符号均按照规范要求显示，3.SATWE TO ETABS主题：（仅就CSI &Revit Structure２００８）为例做以说明对于Etabs和RST的交互，通过***.EXR文件交互的效果比较好，当然也会存在数据失真或者丢失的现象。

Revit学习笔记精选一、Revit基础知识1.1Revit概述（概念、定义、分类、特性、应用前景）（1）97年开发，02年被autocad收购，04年进入中国。

（2）Revit=revise immediately 所见即所得。

（3）涵盖各专业：建筑、结构、MEPF。

（4）包含二维图、三维图、明细表。

（5）Revit与BIM的关系，三维数字技术、仿真模拟、改善建筑项目全生命周期、信息整合。

（6）Revit就是工具，是BIM技术应用的基础，要应用首先要先把模型建立起来。

（7）三维可视化、仿真性；修改参数即可修改模型；一处修改处处更新。

1.2Revit 用户界面（1）选项卡中的各项功能：保存、日志、选项卡、快捷方式、背景颜色。

（2）快速访问工具栏，增加删除。

（3）可以利用帮助中心解答疑问或者通过论坛。

（4）选项卡下有面板，面板下有工具，上下文选项卡。

（5）Ctrl+选项面板可以拖拽移动合并；点击选项面板工具后有选项栏（6）属性面板、项目浏览器的各项功能。

（7）视图控制栏的各项功能：a)比例（不同标高比例要单独调整）。

b)详细程度的不同会导致显示的细节粗细。

c)视觉样式有线框、真实、着色等，2015版本有光线追踪。

d)要在着色和一致的颜色下才会有阴影，如果背景是黑的也没有阴影。

e)渲染考验电脑的配置，可以单独保存在项目浏览器中，视图选项卡下也有渲染。

f)裁剪视图和裁剪区域，在属性里面也有。

g)临时隐藏\隔离（小灯泡、小眼镜），隔离只显示自己、隐藏把自己消失，不影响打印。

这个功能感觉比较有用，便于以后图元增多后不同类型图元间的修改。

（8）Ctrl+Tab可以切换不同绘图区域。

1.3基本术语项目就是一个最大的概念，包含了所有的建筑信息模型。

针对不同类型的项目，不同的专业设置不同的项目样板，例如建筑样板还可以再细分为住宅楼建筑样板、体育馆建筑样板、大型商场建筑样板。

族可以自己创建，族就是某一类具有通用性质的构件和图元，创建族也要在一定的样板底下创建。

revit线段等分的公式
Revit中线段等分的公式
在Revit软件中，线段等分是一个常见而重要的功能。

通过使用适当的公式，
我们可以轻松地将线段等分为所需的段数。

下面是一个简单的方法来实现这一目标。

要等分一条线段，我们需要知道线段的起点和终点坐标，以及线段上的等分点
数目。

在Revit中，我们可以使用以下公式来计算等分点的坐标。

1. 计算线段的长度：
首先，我们需要计算线段的长度。

Revit提供了可以直接获取线段长度的函数，我们将使用这个函数来计算长度。

2. 计算等分点的间距：
接下来，我们需要确定等分点之间的间距。

这个间距可以通过将线段长度除
以等分段数来得到。

3. 确定等分点的坐标：
使用起点坐标、等分点间距和等分段数，我们可以计算每个等分点的坐标。

首先，我们将起点坐标作为第一个等分点的坐标。

随后，我们从起点开始，每次将等分点的间距乘以当前段数，并将结果添加到起点坐标的相应坐标轴上，得到新的等分点坐标。

通过这个步骤，我们可以获得所有等分点的坐标。

请注意，在Revit中，坐标
轴的方向可能与预期的方向不同，需要根据实际情况进行调整。

这是一个基本的公式，可以帮助您在Revit中将线段等分为所需的段数。

您可
以根据具体的需求和场景进行适当的调整和改进。

希望这对您有所帮助！。

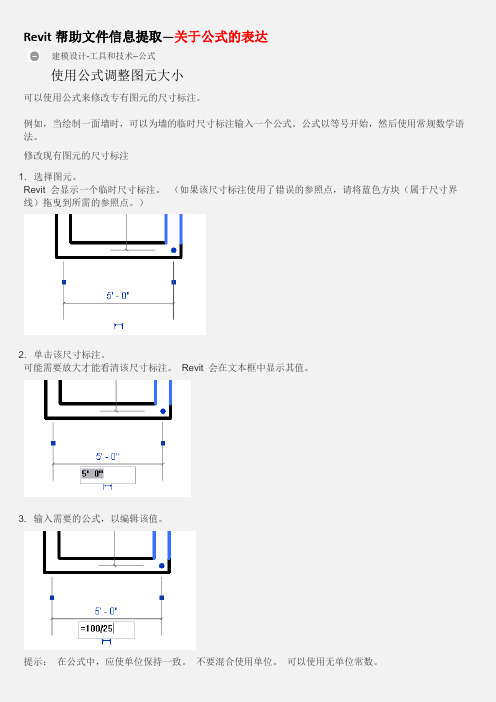

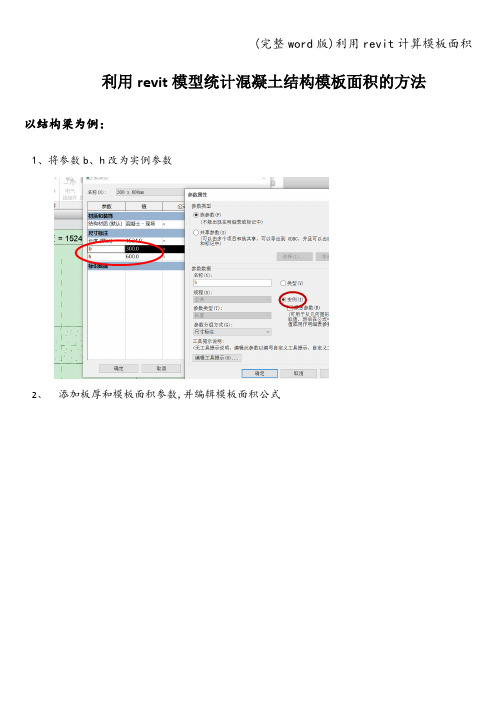

利用revit模型统计混凝土结构模板面积的方法以结构梁为例：
1、将参数b、h改为实例参数
2、添加板厚和模板面积参数,并编辑模板面积公式
3、将模板面积参数改为共享参数
（本身项目是无共享参数的,需新建一个共享参数，直接在族类型面板添加即可。

添加步骤:创建项目共享参数→新建组：模板面积→新建参数：模板面积）
4、载入项目使用
5、新建结构框架明细表，添加字段：族与类型、长度、体积、模板面积
该方法操作简单，不需要插件即能统计模板量,能满足专业工程师现场管理所需，减少专业工程师的工作量。

但因未考虑模板节点部位，所得数据不够准确。

可以用同样的方法得到柱模板的面积,墙和板的模板面积可通过材质明细表提取.。

revit线段等分的公式
摘要：
1.Revit 线段等分的概念
2.Revit 线段等分的公式
3.应用示例
正文：
一、Revit 线段等分的概念
在Revit 软件中，线段等分是指将一条线段按照指定的比例进行分割，得到多个等分点。

这对于建筑设计、结构设计等领域有着广泛的应用，例如建筑的立面分格、结构构件的划分等。

二、Revit 线段等分的公式
在Revit 中，线段等分的公式如下：
等分点数量= (总长度/ 等分长度) + 1
其中：
- 总长度：线段的总长度
- 等分长度：每个等分点的长度
通过这个公式，我们可以计算出需要多少个等分点，然后根据计算结果，在Revit 中进行线段等分。

三、应用示例
假设我们需要将一条长度为100 米的线段等分为5 段，每段长度为20 米，我们可以按照以下步骤进行操作：
1.使用Revit 中的测量工具，测量出线段的总长度，得到100 米。

2.根据公式，计算出等分点数量：(100 / 20) + 1 = 6。

3.在Revit 中，选择线段，然后使用“分割”功能，将线段分割为6 段，每段长度为20 米。

通过以上步骤，我们就可以完成线段的等分操作。

在实际应用中，等分点的数量可能会根据实际需求进行调整，但基本的操作方法相同。

一、基本概念1、项目：单个设计信息数据库模型。

2、族：组成项目的构件，同时是参数信息的载体。

族在revit中是一个很重要的概念，如果说一个项目中有无数个构件组成，而无数个构件可以分成几类，这几类组合起来要比每个构件都手工绘制出来要方便的多。

而且同一类型我们只画一个放在族中，用到这个构件时只需调出来就可以了。

族分为：系统族、可载入族和内建组。

3类别族类型4、是参照：针对绘图区域的参照平面而言，包括：非参照、强参照、弱参照、左、右、前、后、底、高、中心（左/右）、中心（前/后）、中心（标高）。

非参照：这个参照平面在项目中将无法捕捉和标注尺寸。

强参照：强参照的尺寸标注和捕捉的优先级最高。

弱参照：比强参照级别低，需要按Tab键来选择弱参照。

其他：在同一个族中只能用一次。

参照线：和参照平面的功能基本相同，主要用于实现角度参变。

5、类型参数：如果有同一个族的多个相同的类型被载入到项目中，类型参数的值一旦被修改，所有的类型个体都会相应变化。

实例参数：如果有同一个族的多个相同的类型被载入到项目中，其中一个类型的实例参数的值一旦被修改，只有当前被修改的这个类型的实体会相应变化，该族其他类型的这个实例参数的值仍然保持不变。

与连接件关联的实例型参数不能有公式。

二、基本操作通常基于“公制常规模型”样板新建文件。

常用：拉伸、融合、旋转、放样、放样融合、空心形状载入族：系统-构件-放置构件；项目浏览器选择后直接拖至绘图区域；在族文件中选择创建-族编辑器-载入到项目中；插入-从库中载入-载入族等。

三、橡胶软接头绘制参照平面-参数设定-法兰绘制-使用旋转命令绘制橡胶头部分-绘制法兰空心形状部分-参数公式设置-材质设置-添加连接件（修改属性）-载入到项目中。

四、风管弯头参照线/模型线的绘制：参数设置-参照线绘制-放样（拾取路径-编辑轮廓）-模型线绘制-（可见性）过滤器（非参照）-添加连接件（修改属性）-链接连接件（使不同的连接件组成一个系统）或者使用旋转命令，但是在左视图中绘制边界线和轴线时，均默认在x=0的平面上，因此图形绘制完毕后需要调整位置，使得连接件延长线（连接件的中心线的延长线）的交点位于（0,0,0）以及主连接件的朝向为（-1,0,0）。

Revit基础第一章：软件介绍1.3-Revit软件中的常用术语在Revit中，所有的设计模型、视图及信息都存在一个后缀名为（.rvt）的文件中，这个格式的文件就是（项目文件），它包含了项目所需要的所有信息（例如：族信息、族参数、管道系统、风管系统、明细表、二维投影图纸等等），如下图所示。

在Revit新建项目时，会提示你先加载一个后缀为（.rte）的文件作为项目的初始条件，如下图所示。

或者点击（浏览）也可以加载（样板文件），如下图所示。

这个格式的文件就是项目样板，或者也可以称为（模板），于PPT的（模板）文件功能相同。

它定义了新建项目中默认的初始参数，例如：标高、项目单位、视图范围、视图样板、过滤器、管道系统、明细表、材质、线样式、图框、加载的族等等。

最终目的就是为了提高我们的工作效率，免去了很多基础信息设置的工作。

下图为加载九院建筑专业样板文件后的一些内容，能够看到，加载样板后，建筑专业的过滤器和墙体的类型都是预先建立好的，这样在绘图的过程中我们就不需要再重复工作了。

族文件可以说是Revit软件的灵魂，它的后缀名称是（.RFA）。

那么在一个项目中你所看到的所有模型可以说都是族文件。

Revit中的族有两种基本类型（内置族）（外建族）。

（内置族）核心内容是不可以被修改的，你只有使用权，例如：（墙）（管道）（风管）（桥架）等等。

（外建族）核心内容是可以被修改的，例如:（门）（窗）（仪表）（柱）（专用）设备等等。

在行业中的各大公司将（族库系统）视为BIM技术的核心竞争力。

在行业中有很多专门制作（族）和管理（族）的公司，但是使用价格不菲。

并且在完全依赖这些（族库）公司的产品后，本公司的BIM发展会受到很多的限制。

所以针对汽车行业的（企业族库）建立工作是九院BIM技术发展的重中之重！（参数化）是Revit软件的重要特征。

Revit中的族区别于一些常规模型。

在这些族中通常都会带有很多信息，例如：长度、宽度、高度、半径、直径、弧度、压力、体积、流量等等。

revit参数化公式
Revit中的参数化公式可用于自动计算参数值，使建模更为灵活和高效。

以下是一些常用的Revit参数化公式示例：
1. 线性公式：`Length = Width * 2`，表示长度参数是宽度参数的两倍。

2. 比例公式：`Area = Length * Width`，表示面积参数是长度参数和宽度参数的乘积。

3. 扩展公式：`Total Length = Length + 2`，表示总长度参数是长度参数加上2。

4. 条件公式：`Diameter = IF(Width > 100, 10, 5)`，表示直径参数根据宽度参数的值进行条件判断，如果宽度大于100，则直径为10，否则为5。

5. 绝对值公式：`Height = ABS(Width - Length)`，表示高度参数是宽度参数和长度参数之差的绝对值。

以上示例仅为部分参数化公式的示意，实际情况下可以根据具体需求进行自定义。

Revit中的参数化公式可以应用于各种建模场景，如墙体厚度、房间面积、梁柱尺寸等，通过灵活的公式设置，可以实现自动计算和调整。
