华为5680T网管配置过程

华为MA5680T配置MA5620E基本配置:MA5620E>MA5620E>enableMA5620E#configMA5620E(config)#MA5620E(config)#sysname Epon-xiangjiang-2qi-dong-1-1 ------------------/给设备起名字/xiangjiang-2qi-dong-1-1(config)#vlan 100 ------------------------------/建onu的管理vlan/xiangjiang-2qi-dong-1-1(config)#vlan 200 --------------------------------/建楼宇的管理vlan/xiangjiang-2qi-dong-1-1(config)#vlan 3001 to 3016 -----------------------/这个onu所用pppoe vlan/xiangjiang-2qi-dong-1-1(config)#port vlan 100 0/0 1 ------------------- /允许上行vlan/xiangjiang-2qi-dong-1-1(config)#port vlan 200 0/0 1 ------------------- /允许上行vlan/xiangjiang-2qi-dong-1-1(config)#port vlan 3001 to 3016 0/0 1 ------------- /允许pppoe vlan/注意:onu自己用的vlan在上联口上透传，楼宇交换机用的vlan不用做透传xiangjiang-2qi-dong-1-1(config)#int vlan 100 ----------------------------- /进入vlan/xiangjiang-2qi-dong-1-1 (config-if-vlanif100)#ip add 10.247.32.2 26 ------- /建onu的管理ip/xiangjiang-2qi-dong-1-1 (config-if-vlanif100)#quit 退一级xiangjiang-2qi-dong-1-1(config)# ip route 0.0.0.0 0.0.0.010.247.32.1 ------ /缺省路由/二、建用户pvc于拨号和透传xiangjiang-2qi-dong-1-1(config)# undo service-port all --------------------- / 先删除原有的pvc前13个eth口用于pppoe，14、15、16三个口用于级联楼宇交换机xiangjiang-2qi-dong-1-1(config)#service-port vlan 3001 eth 0/1/1 user-vlan untagged rx-cttr 6 tx-cttr 6service-port vlan 3002 eth 0/1/2 user-vlan untagged rx-cttr 6 tx-cttr 6service-port vlan 3003 eth 0/1/3 user-vlan untagged rx-cttr 6 tx-cttr 6service-port vlan 3004 eth 0/1/4 user-vlan untagged rx-cttr 6 tx-cttr 6service-port vlan 3005 eth 0/1/5 user-vlan untagged rx-cttr 6 tx-cttr 6service-port vlan 3006 eth 0/1/6 user-vlan untagged rx-cttr 6 tx-cttr 6service-port vlan 3007 eth 0/1/7 user-vlan untagged rx-cttr 6 tx-cttr 6service-port vlan 3008 eth 0/1/8 user-vlan untagged rx-cttr 6 tx-cttr 6service-port vlan 3009 eth 0/1/9 user-vlan untagged rx-cttr 6 tx-cttr 6service-port vlan 3010 eth 0/1/10 user-vlan untagged rx-cttr 6 tx-cttr 6service-port vlan 3011 eth 0/1/11 user-vlan untagged rx-cttr 6 tx-cttr 6service-port vlan 3012 eth 0/1/12 user-vlan untagged rx-cttr 6 tx-cttr 6service-port vlan 3013 eth 0/1/13 user-vlan untagged rx-cttr 6 tx-cttr 6透传口(config)#service-port vlan transparent eth 0/1/14 other-all rx-cttr 6 tx-cttr 6(config)#service-port vlan transparent eth 0/1/15 other-all rx-cttr 6 tx-cttr 6(config)#service-port vlan transparent eth 0/1/16 other-all rx-cttr 6 tx-cttr 6最后保存退出xiangjiang-2qi-dong-1-1(config)#savexiangjiang-2qi-dong-1-1(config)#quitEPON配置针对MA5620E的业务数据:MA5680T(config)#vlan 1002 to 1003 smart//配置业务VLAN=1002 to 1003MA5680T(config)#port vlan 1002 to 1003 0/20 0//从上行口0/20/0透传业务VLANMA5680T(config)#service-port vlan 1002{ adsl<K>|shdsl<K>|vdsl<K>|atm<K>|eth<K>|gpon<K>|epon<K> }:epon { frameid/slotid/portid<S><1,15> }:0/15/0{ ont<K> }:ont{ ontid<U><0,63> }:1{ <cr>|multi-service<K> }:multi-service{ user-vlan<K> }:user-vlan{ user-vlanid<U><1,4094>|untagged<K> }:1002MA5680T(config)#service-port vlan 1003{ adsl<K>|shdsl<K>|vdsl<K>|atm<K>|eth<K>|gpon<K>|epon<K> }:epon { frameid/slotid/portid<S><1,15> }:0/15/0{ ont<K> }:ont{ ontid<U><0,63> }:1{ <cr>|multi-service<K> }:multi-service{ user-vlan<K> }:user-vlan{ user-vlanid<U><1,4094>|untagged<K> }:1003//配置2条业务流下面的数据就需要telnet登录MA5620E上进行配置MA5680T(config)#telnet 192.168.100.2{ <cr>|service-port<U><0,4294967295> }:Command:telnet 192.168.100.2Press CTRL_] to quit telnet modeTrying 192.168.100.2 ...Connected to 192.168.100.2 ...>>User name:root>>User password:mduadminHuawei Integrated Access Software.Copyright(C) Huawei Technologies Co., Ltd. 1998-2008. All rights reserved.MA5620E>enableMA5620E#configMA5620E(config)# vlan 1002 to 1003 ----------------------- //创建业务VLANMA5620E(config)#port vlan 1002 to 1003 0/0 1 --------------//从上行口透传业务VLANMA5620E(config)#undo service-port all ------------------ //删除默认TLS业务流，否则后面的业务流添加不上MA5620E(config)#service-port vlan 1002{ eth<K> }:eth{ frameid/slotid/portid<S><1,15> }:0/1/4{ other-all<K>|user-encap<K>|user-vlan<K> }:user-vlan{ untagged<K>|user-vlanid<U><1,4094> }:untagged{ rx-cttr<K> }:rx-cttr 6 tx-cttr 6//添加PC2的业务流MA5620E(config)#service-port vlan 1002{ eth<K> }:eth{ frameid/slotid/portid<S><1,15> }:0/1/5{ other-all<K>|user-encap<K>|user-vlan<K> }:user-vlan{ untagged<K>|user-vlanid<U><1,4094> }:untagged{ rx-cttr<K> }:rx-cttr 6 tx-cttr 6//添加PC3的业务流通过上面配置，PC2、PC3就可以开始拨号上网，或者配置静态IP地址进行上网。

GPON开局指导1、业务配置1.1 组网1.2 数据规划5680T一般是单光口上行1.2.1 如果有窄带业务（ONU是5620G）5680T上需要创建3个公网VLAN：一个管理VLAN，8512/6505直接透传，由BAS/BRAS 终结；一个宽带业务外层VLAN，5620G为宽带业务打上内层VLAN，到5680T后起QinQ 打上外层VLAN，8512/6505直接透传外层VLAN，由BAS/BRAS终结外层VLAN和内层VLAN；一个窄带业务VLAN，这个窄带业务VLAN同时也是5620G的管理VLAN，8512/6505直接透传，由软交换终结；1.2.2 如果没有窄带业务（ONU是5626E）5680T上需要创建2个公网VLAN：一个管理VLAN，8512/6505直接透传，由BAS/BRAS 终结；一个宽带业务外层VLAN，5620G为宽带业务打上内层VLAN，到5680T后起QinQ 打上外层VLAN，8512/6505直接透传外层VLAN，由BAS/BRAS终结外层VLAN和内层VLAN；//以上为5680T主流数据规划1.3 GPON配置的一些概念DBA（动态带宽分配）：控制每个ONU上行时的带宽，5680T上有缺省的DBA模板，DBA是为ONU上行时动态分配带宽，是个上行的概念，在下行中没有DBA的概念；T-CONT：ONT上的物理资源，只有绑定了DBA模板后，才能够用于承载业务，绑定成功后，T-CONT可以依据DBA模板中的不同配置，提供灵活的动态带宽分配方案；GEM Port：在配置GPON接入业务前，必需首先使用此命令增加业务传输通道，即GEM Port，增加成功后，先使用ont gemport bind命令与ONT的T-CONT绑定，再使用ont gemport mapping命令建立起与用户业务流的映射关系后，才可以用来承载业务。

下图是上述概念在整个GPON系统中的位置：OLT下表是上述概念的一些范围，配置的时候需要注意：说明：Tcontid与Gemportid比如ONU 0使用了TCONT 1，那ONU 1还可以使用TCONT 1吗？可以的，因为TCONT是ONU的资源，它只是在一个ONU上不能重复，所以，ONU2 也可以使用TCONT 1，ONU3也可以使用TCONT 1，依此类推；比如同一个PON口下的ONU 0使用了gemport 128，那ONU 1还可以使用gemport 128吗？不可以，因为gemport是PON口上的资源，在同一个PON口下被某个ONU使用后，其他ONU 就不能使用了；再比如PON 0下的某个ONU使用了gemport 128，那PON 1下的某个ONU还可以使用gemport 128，这个就可以了，因为是不同PON口了GPON中会用到很多绑定，下面是绑定的严格顺序：Tcont绑定DBA（Tcont不用创建，ONU 注册后就自动创建好了）－> 创建GEMport－> GEMport绑定Tcont－>VLAN绑定GEMport －>业务流绑定VLAN推荐：单gemport单业务流的配置原则！！1.4 实例配置1.4.1 数据规划//上述数据与《EPON开局指导》大部份一样，换成了表格形式而已1.4.2 业务配置配置5620G能力集模板MA5680T(config)#ont-profile add profile-id 17{ <cr>|profile-name<K> }:Command:ont-profile add profile-id 17Press 'Q' or 'q' to quit input> Number of uplink PON ports<1-2> [1]:1> IP config mode<0-Nonsupport, 1-Support, 2-DHCP only, 3-Static only> [1]:1> The type of MAC bridge<1-Single,2-Multi> [1]:1> Number of GEM ports<1-32> [32]://MA5620G支持128个gemport通道，目前OLT端最多只能配置32个gemport> Is UNI configuration concerned<1-not concern, 2-concern> [2]:1//与5620E一样，还是选择不关注> Mapping mode<1-VLANID, 2-802_1pPRI, 3-VLANID_802_1pPRI, 9-IPTOS, 10-VLANID_IPTOS> [1]: 1//MA5620G支持1-VLANID，2-802_1pPRI，3-VLANID_802_1pPRI三种映射方式，一般采用1-VLANID方式> Number of T-CONTs<1-8> [1]:8//MA5620G支持8个tcont> The type of flow control<1-PQ, 2-GEMPORT-CAR, 3-FLOW-CAR> [1]:3//MA5620G支持的流控类型为3-FLOW-CARMA5680T(config)# ont resume resource resume//MA5620G和MA5626G支持128个gemport，但目前OLT只支持给MDU下发最大32个GEMPORT配置，所以需要将配置恢复策略配置为配置恢复，即使这样，通过MA5680T(config-if-gpon-0/1)#display ont state查看ONU的匹配状态时也是不匹配的，但这不影响业务，不用担心根据告警确认MA5620GMA5680T(config-if-gpon-0/1)#! EVENT WARNING 2008-04-11 18:06:41 ALARM NAME :ONU in Auto-find state alarmPARAMETERS :FrameID: 0, SlotID: 15, PortID: 0, SN: 32303131F587D641Password: -MA5680T(config-if-gpon-0/3)#ont confirm{ portid<U><0,3> }:0 { ontid<K>|sn-auth<K>|password-auth<K> }:ontid 0{ sn-auth<K>|password-auth<K> }: sn-auth 32303131F587D641{ description<K>|profile-id<K>|profile-name<K> }:profile-id{ profile-id<U><1,128> }:17Command:ont confirm 0 hwhw-A1234567 sn-auth profile-id 17profile-id 17huawei(config-if-gpon-0/3)#Number of ONTs that can be added: 1, success: 1PortID :0, ONTID :0//使用profile-id=30确认SN=32303131F587D641的MA5620GG配置MA5680T网管数据MA5680T(config)#vlan 2 smart //配置网管VLAN=2MA5680T(config)#port vlan 2 0/20 0 //从上行口0/20/0透传VLANMA5680T(config)#interface vlanif 2 //创建VLAN接口并进入VLAN接口配置模式MA5680T(config-if-vlanif2)# ip address 116.115.113.2 255.255.255.252 //配置网管地址MA5680T(config)#ip route-static 0.0.0.0 0.0.0.0 116.115.113.1 //配置缺省路由//配置完5680T的网管后，《EPON开局指导》会配置ONU的网管，但GPON不是，因为这个时候还无法创建service-port，要注意！！绑定Tcont模板MA5680T(config-if-gpon-0/1)#tcont bind-profile 0 0 1 profile-id 6//Tcont本身已经存在，不用创建，绑定DBA模板即可，这里我们绑定DBA模板6，带宽类型为1，固定带宽，100M，可以用display DBA-profile查看；需要注意的是如果绑定的tcont不使用了，要记得释放固定带宽，否则可能会导致GPON口后期带宽分配不够用创建gemportMA5680T(config-if-gpon-0/1)#gemport add 0 gemportid 128 ethMA5680T(config-if-gpon-0/1)#gemport add 0 gemportid 129 eth//GEMPort与Tcont不一样，本身不存在，需要创建，按照上面GPON概念的范围，GEMPort必须在128－3999之间gemport绑定tcontMA5680T(config-if-gpon-0/1)#ont gemport bind 0 0 128 1 flow-carMA5680T(config-if-gpon-0/1)#ont gemport bind 0 0 129 1 flow-car//561x、562x（B类）都是用flow-car，A类ONU（HG系列）用gemport-cargemport配置业务流映射MA5680T(config-if-gpon-0/1)#ont gemport mapping 0 0 128 vlan 3937 10240 10240MA5680T(config-if-gpon-0/1)#ont gemport mapping 0 0 129 vlan 1998 10240 10240//速率是10240，不是102400配置MA5620G网管数据//这部分数据是从5680T下发给5620G的，要在5680T上配置MA5680T(config)#vlan 3937 smart //配置5620G网管VLAN=3937MA5680T(config)#port vlan 3937 0/20 0 //从上行口0/20/0透传VLANMA5680T(config)#interface vlanif 3937 //创建VLAN接口并进入VLAN接口配置模式MA5680T(config-if-vlanif3937)# ip address 10.44.218.2 255.255.255.192 //配置网管地址，注意：这里配置的是5680T上的IP地址，即3层接口地址，不是5620G的管理地址MA5680T(config)#service-port //在GPON中，只有先做完上面的一系列绑定，才能创建service-port，这点与传统的DSLAM和EPON都不一样{ index<U><0,16383>|vlan<K>|desc<K> }:vlan{ vlanid<U><1,4093>|aoe<K> }:3937{ adsl<K>|shdsl<K>|vdsl<K>|atm<K>|eth<K>|gpon<K>|epon<K> }:gpon{ frameid/slotid/portid<S><1,15> }:0/1/0{gemport<K> }: gemport 128 //5620G管理VLAN3937，对应gemportid是128，在上面业务流映射中已经配置{ <cr>|multi-service<K> }:multi-service{ user-vlan<K> }:user-vlan{ user-vlanid<U><1,4094>|untagged<K> }:3937 rx-cttr 6 tx-cttr 6Command:service-port vlan 3937 gpon 0/1/0 gemport 130 multi-service user-vlan 3937 rx-cttr 6 tx-cttr 6 //配置针对5620G的网管业务流MA5680T(config)#interface gpon 0/1MA5680T(config-if-gpon-0/1)#ont ipconfig 0 0 static ip-address 10.44.218.3 mask255.255.255.192 gateway :10.44.218.1MA5680T(config-if-gpon-0/16)#ont port vlan 0 0 iphost 4000 //这里比EPON多了一条命令，要注意MA5680T(config-if-gpon-0/1)#quitMA5680T(config)#ping 10.44.218.3 //配置完成后，可以通过PING命令来检查PING 10.44.218.3: 56 data bytes, press CTRL_C to breakReply from 10.44.218.3: bytes=56 Sequence=0 ttl=63 time = 42 msReply from 10.44.218.3: bytes=56 Sequence=1 ttl=63 time = 7 msReply from 10.44.218.3: bytes=56 Sequence=2 ttl=63 time = 6 msReply from 10.44.218.3: bytes=56 Sequence=3 ttl=63 time = 6 msReply from 10.44.218.3: bytes=56 Sequence=4 ttl=63 time = 6 msMA5680T(config)#telnet 10.44.218.3 //如果能ping通，就可以telnet登录配置其它数据{ <cr>|service-port<U><0,4294967295> }:Command:telnet 10.44.218.3Press CTRL_] to quit telnet modeTrying 10.44.218.3 ...Connected to 10.44.218.3...>>User name:root>>User password:mduadminHuawei Integrated Access Software.Copyright(C) Huawei Technologies Co., Ltd. 1998-2008. All rights reserved.MA5620G>//两点说明：5680T一定要为VLAN 3937起3层接口，并配置地址；5680T一定要为VLAN 3937 配置service-port如果以上两点不做，将ping不通5620G宽带业务配置配置业务虚端口：MA5680T(config)#service-port vlan 1998 gpon 0/1/0 gemport 129 multi-serviceuser-vlan 101 rx-cttr 6 tx-cttr 6//gemportid 128已经被5620G网管占用，所以从129开始；当有第2条宽带业务流时，gemportid和user-vlan的对应关系：MA5680T(config)#service-port vlan 1998 gpon 0/1/0 gemport 130 multi-service user-vlan 102 rx-cttr 6 tx-cttr 6下面的数据就需要telnet登录5620E上进行配置MA5680T(config)#telnet 10.44.218.3{ <cr>|service-port<U><0,4294967295> }:Command:telnet 10.44.218.3Press CTRL_] to quit telnet modeTrying 10.44.218.3...Connected to 10.44.218.3 ...>>User name:root>>User password:mduadminHuawei Integrated Access Software.Copyright(C) Huawei Technologies Co., Ltd. 1998-2008. All rights reserved.MA5620G>enableMA5620G#configMA5620G(config)# vlan 101 //创建业务VLANMA5620G(config)#port vlan 101 0/0 1 //从上行口透传业务VLANMA5620G(config)#undo service-port all //删除默认TLS业务流，否则后面的业务流添加不上MA5620E(config)#service-port vlan 101{ eth<K> }:eth{ frameid/slotid/portid<S><1,15> }:0/1/4{ other-all<K>|user-encap<K>|user-vlan<K> }:user-vlan{ untagged<K>|user-vlanid<U><1,4094> }:untagged{ rx-cttr<K> }:rx-cttr 6 tx-cttr 6宽带业务限速与传统DSLAM设备一样，GPON也可以采用BAS/BRAS限速、流量模板限速和端口限速，DSLAM一般是用端口限速，同样，GPON也建议采用端口限速，在5620G配置service-port 时，rx-cttr和tx-cttr都选择流量模板6（流量模板6是不限速的），然后在config模式下执行端口限速。

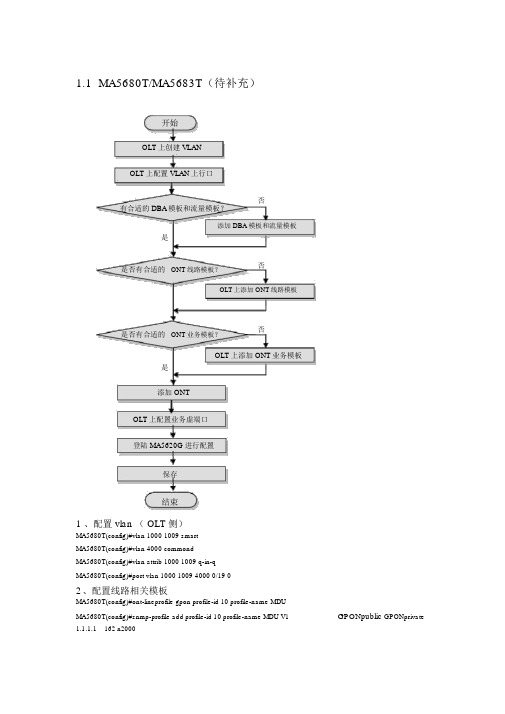

1.1 MA5680T/MA5683T（待补充）开始OLT上创建 VLANOLT上配置 VLAN上行口否有合适的 DBA模板和流量模板？添加 DBA模板和流量模板是否是否有合适的ONT线路模板？OLT上添加 ONT线路模板否是否有合适的ONT业务模板？OLT上添加 ONT业务模板是添加 ONTOLT上配置业务虚端口登陆 MA5620G进行配置保存结束1 、配置 vlan （ OLT 侧）MA5680T(config)#vlan 1000 1009 smartMA5680T(config)#vlan 4000 commondMA5680T(config)#vlan attrib 1000 1009 q-in-qMA5680T(config)#port vlan 1000 1009 4000 0/19 02、配置线路相关模板MA5680T(config)#ont-lineprofile gpon profile-id 10 profile-name MDUMA5680T(config)#snmp-profile add profile-id 10 profile-name MDU V1GPONpublic GPONprivate 1.1.1.1162 n20003、配置相关业务的DBA模板MA5680T(config)#dba-profile add profile-id 10 profile-name NMS Type1 FIX 1024－－－网管MA5680T(config)#dba-profile add profile-id 11 profile-name PPPOE Type4 MAx 102400－－－ PPPOE MA5680T(config)#dba-profile add profile-id 12 profile-name IMS Type3 Assure 1024 Max 10240－－－ IMSMA5680T(config)#dba-profile add profile-id 13 profile-name IPTV Type4 MAx 102400－－－ IPTV MA5680T(config)#dba-profile add profile-id14 profile-name ZHUANXIANType3 Assure 5120 Max 102400－－－专线MA5680T(config)#dba-profile add profile-id15 profile-name VPNType3 Assure 5120 Max 102400 －－－ VPN4、增加 ONT并绑定相关模板MA5680T(config-if-gpon-0/2)#ont add 0 5 sn-auth 32303131AC950C41 snmp ont-lineprofile-id10 MA5680T(config-if-gpon-0/2)#ont snmp-profile 0 all profile-id 105、配置 tcont数据MA5680T(config-gpon-lineprofile-10)#tcont 0 dba-profile-id 10－－－网管MA5680T(config-gpon-lineprofile-10)#tcont 1 dba-profile-id 11－－－ PPPOEMA5680T(config-gpon-lineprofile-10)#tcont 2 dba-profile-id 12－－－ IMSMA5680T(config-gpon-lineprofile-10)#tcont 3 dba-profile-id 13－－－ IPTVMA5680T(config-gpon-lineprofile-10)#tcont 4 dba-profile-id 14－－－专线MA5680T(config-gpon-lineprofile-10)#tcont 5 dba-profile-id 15－－－ VPN6、配置 gem数据MA5680T(config-gpon-lineprofile-10)#gem add 0 eth tcont 0－－－网管MA5680T(config-gpon-lineprofile-10)#gem add 1 eth tcont 1－－－ PPPOEMA5680T(config-gpon-lineprofile-10)#gem add 2 eth tcont 2－－－ IMSMA5680T(config-gpon-lineprofile-10)#gem add 3 eth tcont 3－－－ IPTVMA5680T(config-gpon-lineprofile-10)#gem add 4 eth tcont 4－－－专线MA5680T(config-gpon-lineprofile-10)#gem add 5 eth tcont 5－－－ VPN7、建立 tcont和 gem的映射MA5680T(config-gpon-lineprofile-10)#gem mapping 0 0priority 7－－－网管MA5680T(config-gpon-lineprofile-10)#gem mapping 1 1priority 0－－－ PPPOEMA5680T(config-gpon-lineprofile-10)#gem mapping 2 2priority 6－－－ IMSMA5680T(config-gpon-lineprofile-10)#gem mapping 3 3priority 3－－－ IPTVMA5680T(config-gpon-lineprofile-10)#gem mapping 4 4priority 1－－－专线MA5680T(config-gpon-lineprofile-10)#gem mapping 5 5priority 2－－－ VPN8、MA5680T(config-gpon-lineprofile-10)#commit9、自动发现 ONT并配置网管数据和业务流MA5680T(config)#interface gpon 0/2MA5680T(config-if-gpon-0/2)#port 0 ont-auto-find enable //开启 0 端口的自动发现ONT功能MA5680T(config-if-gpon-0/2)#display ont autofind 0 Command:display ont autofind 0------------------------------------------------------------------------Number F/ S/ P SN Password------------------------------------------------------------------------10/ 2/ 0 32303131AC950C41------------------------------------------------------------------------MA5680T(config-if-gpon-0/2)#ont ipconfig0 5 static ip-address 1.1.1.2mask 255.255.255.0 gateway 1.1.1.254 vlan 9各业务的业务流流量模板：MA5680T(config)#traffic table ip index 10 name NMS cir off priority user-cos 7 priority-policytag-In-Package―――― NMSMA5680T(config)#traffic table ip index 11 name PPPOEcir off priority user-cos 0 priority-policytag-In-Package―――― PPPOEMA5680T(config)#traffic table ip index 12 name IMS cir off priority user-cos 6 priority-policytag-In-Package―――― IMSMA5680T(config)#traffic table ip index 13 name IPTV cir off priority user-cos 3 priority-policytag-In-Package―――― IPTVMA5680T(config)#traffic table ip index14name ZHUANXIAN cir off priority user-cos 1 priority-policy tag-In-Package―――― ZHUANXIANMA5680T(config)#traffic table ip index 15 name VPN cir off priority user-cos 2 priority-policytag-In-Package―――― VPN各业务的业务流：MA5680T(config)#service-port vlan1009gpon0/2/0ont5gemport0multi-service user-vlan other-all inbound traffic-table index 10 outbound traffic-table index 10――― NMSMA5680T(config)#service-port vlan1000gpon0/2/0ont5gemport1multi-service user-vlan other-all inbound traffic-table index 11 outbound traffic-table index 11――― PPPOEMA5680T(config)#service-port vlan1001gpon0/2/0ont5gemport2multi-service user-vlan other-all inbound traffic-table index 12 outbound traffic-table index 12――― IMSMA5680T(config)#service-port vlan1003gpon0/2/0ont5gemport3multi-service user-vlan other-all inbound traffic-table index 13 outbound traffic-table index 13――― IPTVMA5680T(config)#service-port vlan1004gpon0/2/0ont5gemport4multi-service user-vlan other-all inbound traffic-table index 14 outbound traffic-table index 14――― ZHUANXIAN MA5680T(config)#service-port vlan1002gpon0/2/0ont5gemport5multi-service user-vlan other-all inbound traffic-table index 15 outbound traffic-table index 15――― VPN10、配置队列调度保持默认值1.2 MA56261、配置 vlanMA5626(config)#vlan 9 101 2 to 3 3000 3300 smartMA5626(config)#port vlan 9 2 to 3 101 3000 3300 0/0 12、配置流限速模板MA5620G-test1(config)#traffic table ip index10cir off priority6priority-policy tag-In-Package ---IMSMA5620G-test1(config)#traffic table ip index11cir off priority3priority-policy tag-In-Package ---IPTVMA5620G-test1(config)#traffic table ip index12cir off priority1priority-policy tag-In-Package ---专线MA5620G-test1(config)#traffic table ip index13cir off priority2priority-policy tag-In-Package ---VPN3、配置业务流MA5620G-test1(config)service-port vlan 1000 eth 0/1/1user-vlan untag rx-cttr 6 tx-cttr 6---PPPOEMA5620G-test1(config)#saveMA5616：1、配置 vlanMA5616(config)#vlan 9 101 2 to 3 3000 3300 smartMA5616(config)#port vlan 9 2 to 3 101 3000 3300 0/0 12、配置流限速模板MA5620G-test1(config)#traffic table ip index10cir off priority6priority-policy tag-In-Package ---IMSMA5620G-test1(config)#traffic table ip index11cir off priority7priority-policy tag-In-Package ---IPTVMA5620G-test1(config)#traffic table ip index12cir off priority1priority-policy tag-In-Package ---专线MA5620G-test1(config)#traffic table ip index13cir off priority2priority-policy tag-In-Package ---VPN3、对语音优限级配置MA5616(config-voip)#qos vlan media x.x.x.x（媒体地址） priority 6MA5616(config-voip)#qos vlan signaling x.x.x.x（信令地址） priority 64.对网管优限级进行配置MA5616(config)#protocol-8021p-pri 3 vlan xxx(网管VLAN)。

OLT侧配置：1、登录OLT用户名：root密码：admin进入特权模式：enable //提示符由>变为#进入配置模式：config //提示符由#变为(config)#2、添加ONT模板（这个步骤在OLT开局时已经配置，MA5620E、MA5626E、MA5616都是使用统一的模板，profile-id为17）：ont-profile add epon profile-name MA5620E profile-id 173、确认ONU的MAC地址:display ont auto-find all epon//此命令显示上报ONT的端口号和ONT的MAC地址，比如：0/1/3 XXXX-XXXX-XXXX 表示0/1槽epon单板3号PON口上报MAC地址为XXXX-XXXX-XXXX的ONT4、确认ONT:MA5680T(config)#interface epon 0/1//进入epon单板MA5680T(config-if-epon-0/1)#ont add 1 mac-auth xxxx-xxxx-xxxx profile-id 17 desc QZ_ChunJiangHuaYuan_35#1_MA5620E//红色位置是需要修改的：3是上报ONT的PON口端口号xxxx-xxxx-xxxx 是上报的ONT的MAC QZ_ChunJiangHuaYuan_35#1_MA5620E为此ONT的描述信息，标记此ONT的位置信息。

确认成功以后display board 0/1 就可以看到新确认的ONT的ontIDMA5680T(config-if-epon-0/1)#ont snmp 1 13 v1 public private 162 N2000server//配置SNMP信息，26是此ONU的ONTID5、配置下发ONU的IP地址：MA5680T(config-if-epon-0/1)#ont ipconfig 113 ip-address mask gateway manage-vlan 97//红色位置是需要修改的：3是上报ONT的PON口端口号26是此ONU的ONTID1页6、添加service-port：MA5680T(config)#service-port vlan 97 epon 0/1/1 ont 13 multi-service user-vlan 97 //添加管理VLAN MA5680T(config)#service-port vlan 1251 epon 0/1/1 ont 13 multi-service user-vlan 1251 //添加拨号VLAN MA5680T(config)#service-port vlan 3017 epon 0/1/1 ont 13 multi-service user-vlan 3017 //添加信令VLAN MA5680T(config)#service-port vlan 3018 epon 0/1/1 ont 13 multi-service user-vlan 3018 //添加媒体VLAN//对于纯宽带的MA5626E需要添加管理Vlan和数据Vlan两条，而对于带语音的MA5620E、MA5616还需要多添加两个语音Vlan。

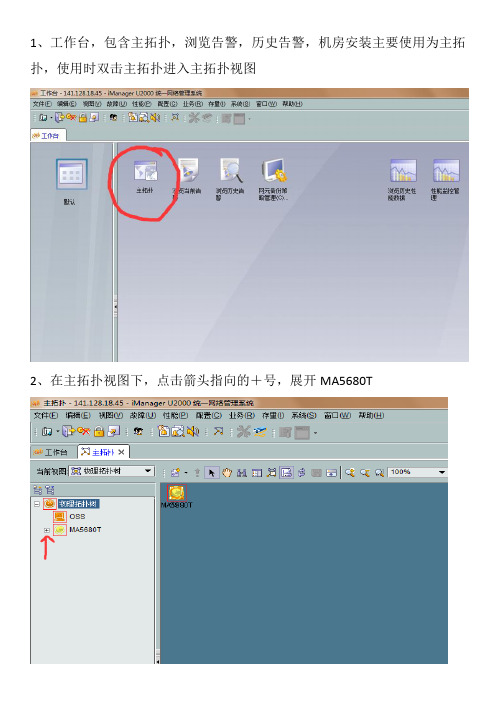

1、工作台，包含主拓扑，浏览告警，历史告警，机房安装主要使用为主拓扑，使用时双击主拓扑进入主拓扑视图2、在主拓扑视图下，点击箭头指向的＋号，展开MA5680T3、继续展开MA5680T视图，4、双击框：0，进入西城5680T机框管理5、本视图为西城5680T机框直观视图6、红色箭头所示数字为业务板编号，其中01，02,03为宽带业务板，17为宽带上联板，18为语音上联板7、如需进行单板端口管理，如图所示，双击01板编号上方红色圆圈位置进入1号板端口管理，2号板、3号板端口管理以此类推。

8、进入端口管理视图，可以看到端口名称及别名，别名代表用户所在楼号及单元9、举例说明，如需安装8号楼1单元用户，单击别名8-1，端口所在变为蓝色，然后点击红色圆圈未注册ONU进行光猫注册10、红色箭头即为未注册的光猫，如有多个，请于安装人员联系核对序列号，序列号位于红色箭头所指区域，登记下终端类型11、在未注册ONU（即光猫）上右键单击会出现确认按键，左键单击确认。

12、确认后，出现确认ONU弹出窗口，需要填写4个地方，别名填写用户地址，格式为XCJY-51-2-13-DONG,代表小区-楼号-单元号-楼层-方向，线路模板点击数字2红色箭头所指位置，12M选，20M选，业务模板根据步骤10所示的终端类型选择，然后勾选数字4红色箭头所指（操作成功...),完成后点击确定。

13、点击当前界面红色圆圈区域，查看ServicePort信息。

14、点击当前界面红色圆圈区域内层VlanID按照顺序排列，如最后为2035，新装用户内层VLAN即为203615、点击当前界面红色圆圈区域ONU信息，进入ONU配置16、再次核对用户地址，点击别名所在ONU会变为蓝色，双击刚确认的ONU，进入ONU业务开通17、点击当前页面右下角红色箭头所指位置，进行开通业务18、上网业务SVLAN统一为100，内层VLAN为步骤14确定的数字，VLAN 切换选择Translate and Add，CVLAN按带宽填写，12M为1002,20M为1003，完成后点击右下角确定19、语音SVLAN统一为3000，内层VLAN不用填写，VLAN切换选择Translate，CVLAN统一为3000，完成后点击右下角确定20、如用户未开通电话，将语音及视频点击图示红色圆圈中×进行关闭，只保留上网业务。

MA5680T+MA5616网管开局配置指导(MA5680T部分)1、首先找到本次新开ONU上联的OLT2、双击该OLT图标，打开OLT面板3、选择左侧菜单里的vlan4、右键—选择增加---弹出如下对话框5、新建语音、管理、宽带3个vlan--完成后点下一步6、选择对应业务vlan对应的OLT上行口---完成后点击“完成”备注：1、5，6步骤需要操作3次添加语音、管理、宽带3个vlan；2、此处注意vlan 类型都为smart，属性都为qinq。

7、点击王元面板返回主界面8、找到本次新开ONU所在的PON口（双击对应的面板上即可打开）上来的设备）10、选择发现上来的ONU所对应的MAC地址----右键选择确认ONU参数）2、选择线路模板（只有一个可供选择）12、配置完基本配置之后，选择网管管理通道参数备注：1、选择对应的snmp 模板------选择名称为MDU的哪一个2、填写对应的管理vlan、网关地址、IP地址、IP地址掩码-------此处数据都以规划为准13、点击应用----确定（到此为止ONU在OLT注册的数据就做完了）此处做完之后不要关闭窗口，按照如下继续配置：接下来就需要配置ONU在OLT对应的虚业务14、选择server-port信息10、右键---选择增加15、选择增加之后会弹出如下对话框16、填写相应的数据后应用（此处需要添加语音、宽带、管理3条虚业务）MA5680T+MA5616开局配置指导（MA5616部分）一、宽带部分1、选择需要配置的设备2、双击设备名称打开网元详细信息备注：如果单板未确认，可右键选择确认单板。

3、选择左侧选项中的vlan选项----右键选择批量增加4、在弹出的对话框内填写对应的数据4、选择“下一步”—选择相应的上行口备注：MA5680T+MA5616组网上行口为1口；IP城域网+MA5616组网上行口为0口。

5、完成上述配置之后，点击“完成”到此为止宽带业务vlan就创建完成了6、选择网元面板7、选择“配置”—“介入模板管理”—“ADSL模板”8、选中所有模板，右键选择“下发模板到设备”9、选择本次新开的设备—点击“应用”---“确定”10、继续返回网元面板11、双击宽带业务板—选中所有端口---右键选择去激活（MA5616宽带业务板为ADLE）12、去激活完成之后---右键选择配置属性14、点击链路模板后面的选择标志-15、在弹出的对话框中选择相应的宽带速率---点击确定16、点击应用完成后确定17、右键选择激活备注：可按照同样的方法配置另一块宽带业务板18、选择下放的server-port信息—右键选择添加19、在用户侧里面选择所有的ADSL端口20、再用户侧里面填写vpi 和vci （目前电信使用的vpi为8 vci为35）21、在网络侧选择相应的vlan 类型22、在网络侧填写相应的起始和终止业务vlan23、在流量模板信息里点击上行流量名称后面的标志24、选择最后一个流量模板（此模板号为6，不限速）---然后点击确定25、下行流量模板配置和上行流量模板配置相同，参考23、24步骤完成下行流量模板配置26、完成上述配置之后点击应用----确定到此为止，宽带业务就配置完成了。

华为MA5680T开局说明enconfigMA5680T(config)＃sysname DG_lianPing_MA5680T_1MA5680T(config)＃board confirm 0vlan 90 smartport vlan 90 0/17 0port vlan 90 0/17 1vlan 1036 smartvlan attrib 1036 q-in-qport vlan 1036 0/17 0port vlan 1036 0/17 1interface vlanif 90ip address 10.8.1.3 255.255.255.0ip route-static 0.0.0.0 0.0.0.0 10.8.1.1ont resume resource resumeinterface epon 0/2port 0 ont-auto-find enableport 0 tag-based-vlanport 1 ont-auto-find enableport 1 tag-based-vlanport 2 ont-auto-find enableport 2 tag-based-vlanport 3 ont-auto-find enableport 3 tag-based-vlanMA5680T(config)#ont-profile add epon profile-id 17{ <cr>|profile-name<K> }:HG850E Command:ont-profile add epon profile-id 17 Press 'Q' or 'q' to quit input> Ont Manage Mode<1-SNMP, 2-SNMP-NOPARA, 3-OAM> [3]:> Is UNI configuration concerned?<1-not concern, 2-concern> [2]:> ONT FE ports list(format: 1,3-5,7 )<S><0-100> [-]:1-4> ONT GE ports list(format: 1,3-5,7 )<S><0-100> [-]:> Number of POTS ports<0-16> [0]:2> TDM port type<1-E1> [1]:> Number of TDM ports<0-8> [0]: Adding an ONT profile succeededProfile-ID : 17Profile-Name : HG850EOLT配置：MA5680T上配置：sysname DG_SongShanHu_MA5680T_1添加HG850E ONT摸板MA5680T(config)#ont-profile add epon profile-id 17{ <cr>|profile-name<K> }:HG850E Command:ont-profile add epon profile-id 17 Press 'Q' or 'q' to quit input> Ont Manage Mode<1-SNMP, 2-SNMP-NOPARA, 3-OAM> [3]:> Is UNI configuration concerned?<1-not concern, 2-concern> [2]:> ONT FE ports list(format: 1,3-5,7 )<S><0-100> [-]:1-4> ONT GE ports list(format: 1,3-5,7 )<S><0-100> [-]:> Number of POTS ports<0-16> [0]:2> TDM port type<1-E1> [1]:> Number of TDM ports<0-8> [0]: Adding an ONT profile succeededProfile-ID : 17Profile-Name : HG850E添加MA5606T ONT模板ont-profile add epon profile-id 18 profile-name HuaWei-MA5606TOnt Manage Mode<1-SNMP, 2-SNMP-NOPARA, 3-OAM> [3]: 3Is UNI configuration concerned?<1-not concern, 2-concern> [2]:1arp proxy enableinterface vlanif 51arp proxy enableip add 10.10.10.2 255.255.255.0quitdba-profile add profile-id 10 type3 assure 51200 max 102400数据业务interface epon 0/2port 0 ont-auto-find enableport 0 tag-based-vlanont confirm 0 ontid 1 mac-auth 0018-8275-F714 profile-id 18 dba-profile 10 quitvlan 90 smartport vlan 90 0/17 0-1interface vlanif 90ip address 10.8.10.2 255.255.255.0ip route-static 0.0.0.0 0.0.0.0 10.8.2.1vlan 1001 smartvlan-attribute 1001 q-in-qport vlan 1001 0/17 0-1link-aggregation 0/17 0 0/17 1 egress-ingress （针对上行为城域网交换机，如直挂BAS，无法链路聚合）service-port vlan 1054 epon 0/2/0 ont all multi-service user-vlan 101 to 164service-port vlan 1054 epon 0/2/0 ont allmulti-service user-vlan 2101 to 2164MA5606T带内网管业务（外层vlan使用业务vlan）service-port vlan 1054 epon 0/2/0 ont all multi-service user-vlan 90语音业务vlan 50 smartport vlan 50 0/18 0-1link-aggregation 0/18 0 0/18 1 egress-ingress protectprotect-group first 0/18/0 second 0/18/1 eth workmode timedelay enablequitservice-port vlan 50 epon 0/2/0 ont 1 multi-service user-vlan 50snmp-agent community read publicsnmp-agent community write privatesnmp-agent sys-info contact HUAWEI-0755********snmp-agent sys-info location DongGuan Telecom, ShaTian Officesnmp-agent sys-info version v1 v2csnmp-agent target-host trap address 10.20.1.18 securityname privatesnmp-agent trap enable standardsnmp-agent trap source Vlanif90emu add 0 fan 0 1 faninterface emu 0fan speed mode automaticquitautosave interval onsaveMA5606T：sysname NC_LFGYQ1_FTTB01 board confirm 0board add 0/0 H801MPWAvlan 90 smartport vlan 90 0/1 0interface vlanif 90ip address 10.8.14.5 255.255.255.0quitip route-static 10.20.1.0 24 10.8.17.1vlan 3208 smartport vlan 3208 0/1 0interface vlanif 3208ip address 172.17.32.11 255.255.252.0quitip route-static 0.0.0.0 0.0.0.0 172.17.32.1voipip address media 172.17.32.11 172.17.32.1ip address signaling 172.17.32.11quitinterface h248 0yif-h248 attribute mgip 172.17.32.11 mgport 2944 transfer udp mgcip_1 121.12.154.5 mgcport_1 2944 mg-media-ip 172.17.32.11domainName nclfgyq1fttb01 start-negotiate-version 2reset coldstartyquitesl usermgpstnuser batadd 0/2/0 0/2/31 0 terminalid 0 quitadsl line-profile add 2y2M1nn1ny32204832512interface adsl 0/3deactivate allactivate all profile-index 2quittraffic table ip index 7 cir off priority 0 priority-policy local-Settingtraffic table ip index 8 cir off priority 4 priority-policy local-SettingFTTB01:101~132 FTTB02:133~164 FTTB03:165~196 FTTB04:197~228FTTB05:229~260 FTTB06:261~292 FTTB07:293~324 FTTB06:325~356FTTB09:357~388 FTTB10:389~420 FTTB11:421~452 FTTB12:453~484 FTTB13:485~516 FTTB14:517~548 FTTB15:549~580 FTTB16:581~612vlan 101 to 132 muxyvlan 2101 to 2132 muxyport vlan 101 to 132 0/1 0yport vlan 2101 to 2132 0/1 0ymulti-service-port from-vlan 101 board 3 vpi 8 vci 35 rx-cttr 7 tx-cttr 7ymulti-service-port from-vlan 2101 board 3 vpi 8 vci 46 rx-cttr 8 tx-cttr 8snmp-agent community read publicsnmp-agent community write privatesnmp-agent sys-info contact HUAWEI-0755********snmp-agent sys-info location DongGuan Telecom, HongFu Officesnmp-agent sys-info version v1 v2csnmp-agent target-host trap-hostname wangguan address 10.20.1.18 trap-paramsname wangguansnmp-agent trap enable standardsnmp-agent trap source Vlanif90autosave interval 1440 save。

华为OLTMA5680TGPON开局指导配置指南1.确认设备连接及环境准备首先，确保MA5680T设备已正确连接到光纤网络，并与主控PC通过网线连接。

确认所连接环境的准备工作已就绪，例如光缆连接稳定、线缆接口无松动、设备通电正常等。

2.打开配置工具使用终端软件如SecureCRT等打开MA5680T设备的配置界面。

输入默认的用户名和密码进行登录，默认用户名为"root"，密码为"admin"。

登录成功后，可以进入设备的操作界面。

3.确认设备信息进入设备操作界面后，通过命令"show version"确认设备的基本信息，包括设备型号、软件版本、设备序列号等。

确保设备信息无误后，可以开始进行后续的配置工作。

4.创建配置模板使用命令"system-view"进入全局配置模式，通过命令"template"创建配置模板。

模板包括用户名、密码、接口设置、业务配置等内容。

可以根据实际需求创建多个不同的配置模板。

5.添加用户及口配置在配置模板中，通过命令"ont-lineprofile gpon profile-id"添加用户配置信息。

其中"profile-id"为用户配置的ID号。

可以配置用户的上下行速率、VLAN ID等参数。

接着，通过命令"ont-srvprofile gponprofile-id vport-mode gemport"配置用户的业务信息。

其中"gemport"为GEM端口的配置信息，包括VLAN的配置、业务的类型、业务的模式等。

6.端口配置通过命令"interface gpon X/X/X"进入Gpon端口的配置模式，通过命令"port hybrid gpon"将端口配置为GPON类型。

MA5680T配置指导（适用于V800R006C02版本）《1-常用命令》//登陆用户名root，密码adminMA5680T>enable //打开特权EXECMA5680T#config //进入终端配置模式MA5680T(config)#sysname SJZ-HW-OLT-1//设备命名(一般为开局配置)MA5680T(config)#switch language-mode //切换语言,可以在中英文语言中转换。

MA5680T(config) #terminal user name //添加操作用户huaweiUser Name(length<6,15>):huawei//设置用户名User Password(length<6,15>):huawei123//要求输入密码.输入部分实际为不可见的Confirm Password(length<6,15>):huawei123//要求再次确认一遍密码User profile name(<=15 chars)[root]:root//输入用户管理级别User's Level:1. Common User2. Operator3. Administrator:3//选择用户权限Permitted Reenter Number(0--4):1 //设置此用户名可重复登录次数，一般要求为1次User's Appended Info(<=30 chars):HuaweiAdm//添加描述，可不设置。

Adding user succeedsRepeat this operation? (y/n)[n]:MA5680T(config)#display board 0 //检查设备单板状态，此命令最常用。

-------------------------------------------------------------------------SlotID BoardName Status SubType0 SubType1 Online/Offline-------------------------------------------------------------------------1 H802EPBC Normal2 H802EPBC Normal3 H802EPBC Normal4 H802EPBC Auto_find567 H801SCUL Active_normal8 H801SCUL Standby_normal91011121314151617 H801GICF Normal18 H801X2CA Normal191920-------------------------------------------------------------------------MA5680T(config)#board confirm 0 //对于自动发现的单板，需要确认后，单板才能使用。
