作图题

人教版八年级物理下册《作图题》专项训练题（含答案）一、作图题1.如图，悬挂在天花板下的电灯（m＝0.2kg）处于静止状态，画出电灯的受力示意图。

（g＝10N/kg）2.请在图中画出跳水运动员对跳板的压力。

3.一个质量分布均匀的小球放在光滑的水平地面上，左边与竖直光滑墙壁接触，小球处于静止状态，如图，在图中画出小球受力示意图。

4.如图表示在空中飞行重为6N的足球，画出它所受重力的示意图。

5.画出斜面上上滑的物体所受的重力G和摩擦力f的示意图（作用点都画在重心上）。

6.如图，画出弹簧测力计对物体A的拉力示意图。

7.如图所示，一物体在水平地面上处于静止状态，请画出它的受力示意图｡8.如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中的受力示意图．9.一个木块从斜面上滑下，在水平面上继续滑动，请分别画出木块在斜面和水平面时木块所受重力的示意图。

10.重为G的鸡蛋沉在盛有水的杯子的底部，向水中加入食盐并使其溶解，鸡蛋渐渐浮起，最终漂浮在水面，如图甲所示。

请在图乙中画出上述过程中鸡蛋所受的浮力F随时间t变化的大致图象。

11.将细线一端固定在烧杯底部，另一端固定在乒乓球上。

烧杯加水后静止在斜面上，如图所示。

不计乒兵球的重力，请以球心为作用点画出乒乓球受到的浮力和拉力的示意图。

12.如图是盛有某种液体的连通器在斜面上静止，请画出正确的液面位置。

13.如图所示，每个钩码都相同，为使杠杆保持水平平衡，请在杠杆的适当位置处再画上一个相同规格的钩码。

14.图中的杠杆保持平衡状态，请在图中分别画出动力F1和阻力臂L2。

15.如图所示，站在水平地面上的工人利用滑轮组提升重物G，请用笔画线代替绳索，画出最省力的连接。

16.如图所示，动滑轮使用时可以看作是一个省力杠杆。

请在图中画出动滑轮这根“杠杆”的支点、动力臂以及阻力臂。

17.如图所示，画出羊角锤在A点所施加的最小的动力F1及其力臂。

中考数学作图题60例一、解答题（共60小题）1．如图，在平行四边形ABCD中，AB＜BC．（1）利用尺规作图，在BC边上确定点E，使点E到边AB，AD的距离相等（不写作法，保留作图痕迹）；（2）若BC=8，CD=5，则CE=．2．图①是我们常见的地砖上的图案，其中包含了一种特殊的平面图形﹣正八边形．（1）如图②，AE是⊙O的直径，用直尺和圆规作⊙O的内接正八边形ABCDEFGH（不写作法，保留作图痕迹）；（2）在（1）的前提下，连接OD，已知OA=5，若扇形OAD（∠AOD＜180°）是一个圆锥的侧面，则这个圆锥底面圆的半径等于．3．如图，在10×10的正方形网格中，点A，B，C，D均在格点上，以点A为位似中心画四边形AB′C′D′，使它与四边形ABCD位似，且相似比为2．（1）在图中画出四边形AB′C′D′；（2）填空：△AC′D′是三角形．4．如图，在边长均为1的正方形网格纸上有一个△ABC，顶点A、B、C及点O均在格点上，请按要求完成以下操作或运算：（1）将△ABC向上平移4个单位，得到△A1B1C1（不写作法，但要标出字母）；（2）将△ABC绕点O旋转180°，得到△A2B2C2（不写作法，但要标出字母）；（3）求点A绕着点O旋转到点A2所经过的路径长．5．已知：△ABC在直角坐标平面内，三个顶点的坐标分别为A（0，3）、B（3，4）、C（2，2）（正方形网格中每个小正方形的边长是一个单位长度）．（1）画出△ABC向下平移4个单位长度得到的△A1B1C1，点C1的坐标是；（2）以点B为位似中心，在网格内画出△A2B2C2，使△A2B2C2与△ABC位似，且位似比为2：1，点C2的坐标是；（3）△A2B2C2的面积是平方单位．6．如图，一条公路的转弯处是一段圆弧（）．（1）用直尺和圆规作出所在圆的圆心O；（要求保留作图痕迹，不写作法）（2）若的中点C到弦AB的距离为20m，AB=80m，求所在圆的半径．7．各顶点都在方格纸格点（横竖格子线的交错点）上的多边形称为格点多边形．如何计算它的面积？奥地利数学家皮克（G•Pick，1859～1942年）证明了格点多边形的面积公式S=a+b﹣1，其中a表示多边形内部的格点数，b表示多边形边界上的格点数，S表示多边形的面积．如图，a=4，b=6，S=4+×6﹣1=6（1）请在图中画一个格点正方形，使它的内部只含有4个格点，并写出它的面积．（2）请在图乙中画一个格点三角形，使它的面积为，且每条边上除顶点外无其它格点．（注：图甲、图乙在答题纸上）8．如图，△ABC是直角三角形，∠ACB=90°．（1）尺规作图：作⊙C，使它与AB相切于点D，与AC相交于点E，保留作图痕迹，不写作法，请标明字母．（2）在你按（1）中要求所作的图中，若BC=3，∠A=30°，求的长．9．如图，在△ABC中，∠C=60°，∠A=40°．（1）用尺规作图作AB的垂直平分线，交AC于点D，交AB于点E（保留作图痕迹，不要求写作法和证明）；（2）求证：BD平分∠CBA．10．用圆规、直尺作图，不写作法，但要保留作图痕迹．已知：线段c，直线l及l外一点A．求作：Rt△ABC，使直角边为AC（AC⊥l，垂足为C），斜边AB=c．11．在平面直角坐标系中，△ABC的三个顶点坐标分别为A（2，﹣4），B（3，﹣2），C（6，﹣3）．（1）画出△ABC关于x轴对称的△A1B1C1；（2）以M点为位似中心，在网格中画出△A1B1C1的位似图形△A2B2C2，使△A2B2C2与△A1B1C1的相似比为2：1．12．在边长为1的小正方形组成的方格纸中，若多边形的各顶点都在方格纸的格点（横竖格子线的交错点）上，这样的多边形称为格点多边形．记格点多边形内的格点数为a，边界上的格点数为b，则格点多边形的面积可表示为S=ma+nb﹣1，其中m，n为常数．（1）在下面的方格中各画出一个面积为6的格点多边形，依次为三角形、平行四边形（非菱形）、菱形；（2）利用（1）中的格点多边形确定m，n的值．13．如图，在平面直角坐标系中，已知△ABC的三个顶点的坐标分别为A（﹣1，1），B（﹣3，1），C（﹣1，4）．（1）画出△ABC关于y轴对称的△A1B1C1；（2）将△ABC绕着点B顺时针旋转90°后得到△A2BC2，请在图中画出△A2BC2，并求出线段BC旋转过程中所扫过的面积（结果保留π）．14．如图，在边长为4的正方形ABCD中，请画出以A为一个顶点，另外两个顶点在正方形ABCD的边上，且含边长为3的所有大小不同的等腰三角形．（要求：只要画出示意图，并在所画等腰三角形长为3的边上标注数字3）15．⊙O为△ABC的外接圆，请仅用无刻度的直尺，根据下列条件分别在图1，图2中画出一条弦，使这条弦将△ABC分成面积相等的两部分（保留作图痕迹，不写作法）．（1）如图1，AC=BC；（2）如图2，直线l与⊙O相切于点P，且l∥BC．16．如图，在方格网中已知格点△ABC和点O．（1）画△A′B′C′和△ABC关于点O成中心对称；（2）请在方格网中标出所有使以点A、O、C′、D为顶点的四边形是平行四边形的D点．17．下列网格中的六边形ABCDEF是由边长为6的正方形左上角剪去边长为2的正方形所得，该六边形按一定的方法可剪拼成一个正方形．（1）根据剪拼前后图形的面积关系求出拼成的正方形的边长；（2）如图甲，把六边形ABCDEF沿EH，BG剪成①②③三部分，请在图甲中画出将②③与①拼成的正方形，然后标出②③变动后的位置，并指出②③属于旋转、平移和轴对称中的哪一种变换；（3）在图乙中画出一种与图甲不同位置的两条裁剪线，并在图乙中画出将此六边形剪拼成的正方形．18．如图，已知△ABC，∠C=Rt∠，AC＜BC．D为BC上一点，且到A，B两点的距离相等．（1）用直尺和圆规，作出点D的位置（不写作法，保留作图痕迹）；（2）连结AD，若∠B=37°，求∠CAD的度数．19．如图，在图中求作⊙P，使⊙P满足以线段MN为弦且圆心P到∠AOB两边的距离相等．（要求：尺规作图，不写作法，保留作图痕迹，并把作图痕迹用黑色签字笔加黑）20．如图，△ABC三个顶点的坐标分别为A（2，4），B（1，1），C（4，3）．（1）请画出△ABC关于x轴对称的△A1B1C1，并写出点A1的坐标；（2）请画出△ABC绕点B逆时针旋转90°后的△A2BC2；（3）求出（2）中C点旋转到C2点所经过的路径长（记过保留根号和π）．21．如图，已知在△ABC中，∠A=90°（1）请用圆规和直尺作出⊙P，使圆心P在AC边上，且与AB，BC两边都相切（保留作图痕迹，不写作法和证明）．（2）若∠B=60°，AB=3，求⊙P的面积．22．如图，在△ABC中，AB=AC，∠DAC是△ABC的一个外角．实验与操作：根据要求进行尺规作图，并在图中标明相应字母（保留作图痕迹，不写作法）（1）作∠DAC的平分线AM；（2）作线段AC的垂直平分线，与AM交于点F，与BC边交于点E，连接AE，CF．猜想并证明：判断四边形AECF的形状并加以证明．23．如图，在平面直角坐标系中，△ABC的三个顶点坐标分别为A（3，2）、B（3，5）、C （1，2）．（1）在平面直角坐标系中画出△ABC关于x轴对称的△A1B1C1；（2）把△ABC绕点A顺时针旋转一定的角度，得图中的△AB2C2，点C2在AB上．①旋转角为多少度？②写出点B2的坐标．24．如图，在△ABC中，∠ACB=90°，AC=BC=AD．（1）作∠A的平分线交CD于E；（2）过B作CD的垂线，垂足为F；（3）请写出图中两对全等三角形（不添加任何字母），并选择其中一对加以证明．25．图1、图2是两张形状、大小完全相同的方格纸，方格纸中的每个小正方形的边长均为1，每个小正方形的顶点叫做格点．（1）在图1中画出等腰直角三角形MON，使点N在格点上，且∠MON=90°；（2）在图2中以格点为顶点画一个正方形ABCD，使正方形ABCD面积等于（1）中等腰直角三角形MON面积的4倍，并将正方形ABCD分割成以格点为顶点的四个全等的直角三角形和一个正方形，且正方形ABCD面积没有剩余（画出一种即可）．26．如图，△ABC各顶点的坐标分别是A（﹣2，﹣4），B（0，﹣4），C（1，﹣1）．（1）在图中画出△ABC向左平移3个单位后的△A1B1C1；（2）在图中画出△ABC绕原点O逆时针旋转90°后的△A2B2C2；（3）在（2）的条件下，AC边扫过的面积是．27．如图，AC是⊙O的直径，点B在⊙O上，∠ACB=30°（1）利用尺规作∠ABC的平分线BD，交AC于点E，交⊙O于点D，连接CD（保留作图痕迹，不写作法）（2）在（1）所作的图形中，求△ABE与△CDE的面积之比．28．如图，将△ABC在网格中（网格中每个小正方形的边长均为1）依次进行位似变换、轴对称变换和平移变换后得到△A3B3C3．（1）△ABC与△A1B1C1的位似比等于；（2）在网格中画出△A1B1C1关于y轴的轴对称图形△A2B2C2；（3）请写出△A3B3C3是由△A2B2C2怎样平移得到的？（4）设点P（x，y）为△ABC内一点，依次经过上述三次变换后，点P的对应点的坐标为．29．如图，△ABC是等腰三角形，AB=AC，请你用尺规作图将△ABC分成两个全等的三角形，并说明这两个三角形全等的理由．（保留作图痕迹，不写作法）30．如图，已知锐角△ABC．（1）过点A作BC边的垂线MN，交BC于点D（用尺规作图法，保留作图痕迹，不要求写作法）；（2）在（1）的条件下，若BC=5，AD=4，tan∠BAD=，求DC的长．31．如图，在平面直角坐标系中，△ABC的三个顶点坐标为A（﹣3，4），B（﹣4，2），C （﹣2，1），且△A1B1C1与△ABC关于原点O成中心对称．（1）画出△A1B1C1，并写出A1的坐标；（2）P（a，b）是△ABC的AC边上一点，△ABC经平移后点P的对称点P′（a+3，b+1），请画出平移后的△A2B2C2．32．如图，已知BD平分∠ABF，且交AE于点D，（1）求作：∠BAE的平分线AP（要求：尺规作图，保留作图痕迹，不写作法）；（2）设AP交BD于点O，交BF于点C，连接CD，当AC⊥BD时，求证：四边形ABCD 是菱形．33．如图，在边长为1个单位长度的小正方形组成的网格中，给出了格点三角形ABC（项点是网格线的交点）．（1）先将△ABC竖直向上平移6个单位，再水平向右平移3个单位得到△A1B1C1，请画出△A1B1C1；（2）将△A1B1C1绕B1点顺时针旋转90°，得△A2B1C2，请画出△A2B1C2；（3）线段B1C1变换到B1C2的过程中扫过区域的面积为．34．如图，在边长为1个单位长度的小正方形网格中，给出了△ABC（顶点是网格线的交点）．（1）请画出△ABC关于直线l对称的△A1B1C1；（2）将线段AC向左平移3个单位，再向下平移5个单位，画出平移得到的线段A2C2，并以它为一边作一个格点△A2B2C2，使A2B2=C2B2．35．阅读下面材料：在数学课上，老师提出如下问题：小芸的作法如下：老师说：“小芸的作法正确．”请回答：小芸的作图依据是．36．如图，C，D分别是线段AB，AC的中点，分别以点C，D为圆心，BC长为半径画弧，两弧交于点M，测量∠AMB的度数，结果为（）A．80°B．90°C．100°D．105°37．已知在Rt△ABC中，∠ACB=90°，现按如下步骤作图：①分别以A，C为圆心，a为半径（a＞AC）作弧，两弧分别交于M，N两点；②过M，N两点作直线MN交AB于点D，交AC于点E；③将△ADE绕点E顺时针旋转180°，设点D的像为点F．（1）请在图中直线标出点F并连接CF；（2）求证：四边形BCFD是平行四边形；（3）当∠B为多少度时，四边形BCFD是菱形．38．在每个小正方形的边长为1的网格中．点A，B，D均在格点上，点E、F分别为线段BC、DB上的动点，且BE=DF．（Ⅰ）如图①，当BE=时，计算AE+AF的值等于（Ⅱ）当AE+AF取得最小值时，请在如图②所示的网格中，用无刻度的直尺，画出线段AE，AF，并简要说明点E和点F的位置如何找到的（不要求证明）．39．设ω是一个平面图形，如果用直尺和圆规经过有限步作图（简称尺规作图），画出一个正方形与ω的面积相等（简称等积），那么这样的等积转化称为ω的“化方”．（1）阅读填空如图①，已知矩形ABCD，延长AD到E，使DE=DC，以AE为直径作半圆．延长CD交半圆于点H，以DH为边作正方形DFGH，则正方形DFGH与矩形ABCD等积．理由：连接AH，EH．∵AE为直径，∴∠AHE=90°，∴∠HAE+∠HEA=90°．∵DH⊥AE，∴∠ADH=∠EDH=90°∴∠HAD+∠AHD=90°∴∠AHD=∠HED，∴△ADH∽．∴，即DH2=AD×DE．又∵DE=DC∴DH2=，即正方形DFGH与矩形ABCD等积．（2）操作实践平行四边形的“化方”思路是，先把平行四边形转化为等积的矩形，再把矩形转化为等积的正方形．如图②，请用尺规作图作出与▱ABCD等积的矩形（不要求写具体作法，保留作图痕迹）．（3）解决问题三角形的“化方”思路是：先把三角形转化为等积的（填写图形名称），再转化为等积的正方形．如图③，△ABC的顶点在正方形网格的格点上，请作出与△ABC等积的正方形的一条边（不要求写具体作法，保留作图痕迹，不通过计算△ABC面积作图）．（4）拓展探究n边形（n＞3）的“化方”思路之一是：把n边形转化为等积的n﹣1边形，…，直至转化为等积的三角形，从而可以化方．如图④，四边形ABCD的顶点在正方形网格的格点上，请作出与四边形ABCD等积的三角形（不要求写具体作法，保留作图痕迹，不通过计算四边形ABCD面积作图）．40．定义：数学活动课上，乐老师给出如下定义：有一组对边相等而另一组对边不相等的凸四边形叫做对等四边形．理解：（1）如图1，已知A、B、C在格点（小正方形的顶点）上，请在方格图中画出以格点为顶点，AB、BC为边的两个对等四边形ABCD；（2）如图2，在圆内接四边形ABCD中，AB是⊙O的直径，AC=BD．求证：四边形ABCD 是对等四边形；（3）如图3，在Rt△PBC中，∠PCB=90°，BC=11，tan∠PBC=，点A在BP边上，且AB=13．用圆规在PC上找到符合条件的点D，使四边形ABCD为对等四边形，并求出CD 的长．41．如图，已知△ABC，按如下步骤作图：①以A为圆心，AB长为半径画弧；②以C为圆心，CB长为半径画弧，两弧相交于点D；③连接BD，与AC交于点E，连接AD，CD．（1）求证：△ABC≌△ADC；（2）若∠BAC=30°，∠BCA=45°，AC=4，求BE的长．42．如图，已知△ABC，AB＜BC，用尺规作图的方法在BC上取一点P，使得PA+PC=BC，则下列选项正确的是（）A．B．C．D．43．数学活动课上，四位同学围绕作图问题：“如图，已知直线l和l外一点P，用直尺和圆规作直线PQ，使PQ⊥l于点Q．”分别作出了下列四个图形．其中作法错误的是（）A．B．C．D．44．在平面直角坐标系中，点A的坐标是（0，3），点B在x轴上，将△AOB绕点A逆时针旋转90°得到△AEF，点O、B的对应点分别是点E、F．（1）若点B的坐标是（﹣4，0），请在图中画出△AEF，并写出点E、F的坐标．（2）当点F落在x轴的上方时，试写出一个符合条件的点B的坐标．45．如图，正方形网格中，每个小正方形的边长都是一个单位长度，在平面直角坐标系内，△ABC的三个顶点坐标分别为A（2，﹣4），B（4，﹣4），C（1，﹣1）．（1）画出△ABC关于y轴对称的△A1B1C1，直接写出点A1的坐标；（2）画出△ABC绕点O逆时针旋转90°后的△A2B2C2；（3）在（2）的条件下，求线段BC扫过的面积（结果保留π）．46．如图，已知△ABC三个顶点坐标分别是A（1，3），B（4，1），C（4，4）．（1）请按要求画图：①画出△ABC向左平移5个单位长度后得到的△A1B1C1；②画出△ABC绕着原点O顺时针旋转90°后得到的△A2B2C2．（2）请写出直线B1C1与直线B2C2的交点坐标．47．如图，△ABC在平面直角坐标系内，顶点的坐标分别为A（﹣1，5），B（﹣4，1），C （﹣1，1）将△ABC绕点A逆时针旋转90°，得到△AB′C′，点B，C的对应点分别为点B′，C′，（1）画出△AB′C′；（2）写出点B′，C′的坐标；（3）求出在△ABC旋转的过程中，点C经过的路径长．48．如图，在平面直角坐标系中，△ABC的三个顶点坐标分别为A（1，4），B（4，2），C （3，5）（每个方格的边长均为1个单位长度）．（1）请画出△A1B1C1，使△A1B1C1与△ABC关于x轴对称；（2）将△ABC绕点O逆时针旋转90°，画出旋转后得到的△A2B2C2，并直接写出点B旋转到点B2所经过的路径长．49．数学课上，老师让学生尺规作图画Rt△ABC，使其斜边AB=c，一条直角边BC=a．小明的作法如图所示，你认为这种作法中判断∠ACB是直角的依据是（）A．勾股定理B．直径所对的圆周角是直角C．勾股定理的逆定理D．90°的圆周角所对的弦是直径50．如图，已知△ABC，请用尺规过点A作一条直线，使其将△ABC分成面积相等的两部分．（保留作图痕迹，不写作法）51．如图，将线段AB放在边长为1的小正方形网格，点A点B均落在格点上，请用无刻度直尺在线段AB上画出点P，使AP=，并保留作图痕迹．（备注：本题只是找点不是证明，∴只需连接一对角线就行）52．图①，图②，图③都是4×4的正方形网格，每个小正方形的顶点称为格点，每个小正方形的边长均为1．在图①，图②中已画出线段AB，在图③中已画出点A．按下列要求画图：（1）在图①中，以格点为顶点，AB为一边画一个等腰三角形；（2）在图②中，以格点为顶点，AB为一边画一个正方形；（3）在图③中，以点A为一个顶点，另外三个顶点也在格点上，画一个面积最大的正方形．53．“综合与实践”学习活动准备制作一组三角形，记这些三角形的三边分别为a，b，c，并且这些三角形三边的长度为大于1且小于5的整数个单位长度．（1）用记号（a，b，c）（a≤b≤c）表示一个满足条件的三角形，如（2，3，3）表示边长分别为2，3，3个单位长度的一个三角形．请列举出所有满足条件的三角形．（2）用直尺和圆规作出三边满足a＜b＜c的三角形（用给定的单位长度，不写作法，保留作图痕迹）．54．手工课上，老师要求同学们将边长为4cm的正方形纸片恰好剪成六个等腰直角三角形，聪明的你请在下列四个正方形中画出不同的剪裁线，并直接写出每种不同分割后得到的最小等腰直角三角形面积（注：不同的分法，面积可以相等）55．如图是甲、乙两张不同的矩形纸片，将它们分别沿着虚线剪开后，各自要拼一个与原来面积相等的正方形，则（）A．甲、乙都可以B．甲、乙都不可以C．甲不可以、乙可以D．甲可以、乙不可以56．将正方形纸片以适当的方式折叠一次，沿折痕剪开后得到两块小纸片，用这两块小纸片拼接成一个新的多边形（不重叠、无缝隙），给出以下结论：①可以拼成等腰直角三角形；②可以拼成对角互补的四边形；③可以拼成五边形；④可以拼成六边形．其中所有正确结论的序号是．57．如图所示，将正方形纸片三次对折后，沿图中AB线剪掉一个等腰直角三角形，展开铺平得到的图形是（）A．B．C．D．58．一张菱形纸片按如图1、图2依次对折后，再按如图3打出一个圆形小孔，则展开铺平后的图案是（）A．B．C．D．59．如图，在4×4的正方形网格中，每个小正方形的顶点称为格点，左上角阴影部分是一个以格点为顶点的正方形（简称格点正方形）．若再作一个格点正方形，并涂上阴影，使这两个格点正方形无重叠面积，且组成的图形是轴对称图形，又是中心对称图形，则这个格点正方形的作法共有（）A．2种B．3种C．4种D．5种60．如图，在边上为1个单位长度的小正方形网格中：（1）画出△ABC向上平移6个单位长度，再向右平移5个单位长度后的△A1B1C1．（2）以点B为位似中心，将△ABC放大为原来的2倍，得到△A2B2C2，请在网格中画出△A2B2C2．（3）求△CC1C2的面积．2015年全国中考数学作图题60例参考答案与试题解析一、解答题（共60小题）1．如图，在平行四边形ABCD中，AB＜BC．（1）利用尺规作图，在BC边上确定点E，使点E到边AB，AD的距离相等（不写作法，保留作图痕迹）；（2）若BC=8，CD=5，则CE=3．考点：作图—复杂作图；平行四边形的性质．专题：作图题．分析：（1）根据角平分线上的点到角的两边距离相等知作出∠A的平分线即可；（2）根据平行四边形的性质可知AB=CD=5，AD∥BC，再根据角平分线的性质和平行线的性质得到∠BAE=∠BEA，再根据等腰三角形的性质和线段的和差关系即可求解．解答：解：（1）如图所示：E点即为所求．（2）∵四边形ABCD是平行四边形，∴AB=CD=5，AD∥BC，∴∠DAE=∠AEB，∵AE是∠A的平分线，∴∠DAE=∠BAE，∴∠BAE=∠BEA，∴BE=BA=5，∴CE=BC﹣BE=3．故答案为：3．点评：考查了作图﹣复杂作图，关键是作一个角的角平分线，同时考查了平行四边形的性质，角平分线的性质，平行线的性质和等腰三角形的性质的知识点．2．图①是我们常见的地砖上的图案，其中包含了一种特殊的平面图形﹣正八边形．（1）如图②，AE是⊙O的直径，用直尺和圆规作⊙O的内接正八边形ABCDEFGH（不写作法，保留作图痕迹）；（2）在（1）的前提下，连接OD，已知OA=5，若扇形OAD（∠AOD＜180°）是一个圆锥的侧面，则这个圆锥底面圆的半径等于．考点：正多边形和圆；圆锥的计算；作图—复杂作图．专题：作图题．分析：（1）作AE的垂直平分线交⊙O于C，G，作∠AOG，∠EOG的角平分线，分别交⊙O于H，F，反向延长FO，HO，分别交⊙O于D，B顺次连接A，B，C，D，E，F，G，H，八边形ABCDEFGH即为所求；（2）由八边形ABCDEFGH是正八边形，求得∠AOD=3=135°得到的长=，设这个圆锥底面圆的半径为R，根据圆的周长的公式即可求得结论．解答：（1）如图所示，八边形ABCDEFGH即为所求，（2）∵八边形ABCDEFGH是正八边形，∴∠AOD=3=135°，∵OA=5，∴的长=，设这个圆锥底面圆的半径为R，∴2πR=，∴R=，即这个圆锥底面圆的半径为．故答案为：．点评：本题考查了尺规作图，圆内接八边形的性质，弧长的计算，圆的周长公式的应用，会求八边形的内角的度数是解题的关键．3．如图，在10×10的正方形网格中，点A，B，C，D均在格点上，以点A为位似中心画四边形AB′C′D′，使它与四边形ABCD位似，且相似比为2．（1）在图中画出四边形AB′C′D′；（2）填空：△AC′D′是等腰直角三角形．考点：作图-位似变换．专题：作图题．分析：（1）延长AB到B′，使AB′=2AB，得到B的对应点B′，同样得到C、D的对应点C′，D′，再顺次连接即可；（2）利用勾股定理求出AC′2=42+82=80，AD′2=62+22=40，C′D′2=62+22=40，那么AD′=C′D′，AD′2+C′D′2=AC′2，即可判定△AC′D′是等腰直角三角形．解答：解：（1）如图所示：（2）∵AC′2=42+82=16+64=80，AD′2=62+22=36+4=40，C′D′2=62+22=36+4=40，∴AD′=C′D′，AD′2+C′D′2=AC′2，∴△AC′D′是等腰直角三角形．故答案为：等腰直角．点评：本题考查了作图﹣位似变换．画位似图形的一般步骤为：①确定位似中心，②分别连接并延长位似中心和能代表原图的关键点；③根据相似比，确定能代表所作的位似图形的关键点；顺次连接上述各点，得到放大或缩小的图形．同时考查了勾股定理及其逆定理等知识．熟练掌握网格结构以及位似变换的定义是解题的关键．4．如图，在边长均为1的正方形网格纸上有一个△ABC，顶点A、B、C及点O均在格点上，请按要求完成以下操作或运算：（1）将△ABC向上平移4个单位，得到△A1B1C1（不写作法，但要标出字母）；（2）将△ABC绕点O旋转180°，得到△A2B2C2（不写作法，但要标出字母）；（3）求点A绕着点O旋转到点A2所经过的路径长．考点：作图-旋转变换；弧长的计算；作图-平移变换．专题：作图题．分析：（1）根据图形平移的性质画出平移后的△A1B1C1即可；（2）根据图形旋转的性质画出△ABC绕点O旋转180°后得到的△A2B2C2；（3）根据弧长的计算公式列式即可求解．解答：解：（1）△A1B1C1如图所示；（2）△A2B2C2如图所示：（3）∵OA=4，∠AOA2=180°，∴点A绕着点O旋转到点A2所经过的路径长为=4π．点评：本题考查了利用旋转变换作图，利用平移变换作图，熟练掌握网格结构准确找出对应点的位置是解题的关键．也考查了弧长的计算．5．已知：△ABC在直角坐标平面内，三个顶点的坐标分别为A（0，3）、B（3，4）、C（2，2）（正方形网格中每个小正方形的边长是一个单位长度）．（1）画出△ABC向下平移4个单位长度得到的△A1B1C1，点C1的坐标是（2，﹣2）；（2）以点B为位似中心，在网格内画出△A2B2C2，使△A2B2C2与△ABC位似，且位似比为2：1，点C2的坐标是（1，0）；（3）△A2B2C2的面积是10平方单位．考点：作图-位似变换；作图-平移变换．专题：作图题．分析：（1）利用平移的性质得出平移后图象进而得出答案；（2）利用位似图形的性质得出对应点位置即可；（3）利用等腰直角三角形的性质得出△A2B2C2的面积．解答：解：（1）如图所示：C1（2，﹣2）；故答案为：（2，﹣2）；（2）如图所示：C2（1，0）；故答案为：（1，0）；（3）∵A2C22=20，B2C=20，A2B2=40，∴△A2B2C2是等腰直角三角形，∴△A2B2C2的面积是：×20=10平方单位．故答案为：10．点评：此题主要考查了位似图形的性质以及平移的性质和三角形面积求法等知识，得出对应点坐标是解题关键．6．如图，一条公路的转弯处是一段圆弧（）．（1）用直尺和圆规作出所在圆的圆心O；（要求保留作图痕迹，不写作法）（2）若的中点C到弦AB的距离为20m，AB=80m，求所在圆的半径．考点：作图—复杂作图；勾股定理；垂径定理的应用．专题：作图题．分析：（1）连结AC、BC，分别作AC和BC的垂直平分线，两垂直平分线的交点为点O，如图1；（2）连接OA，OC，OC交AB于D，如图2，根据垂径定理的推论，由C为的中点得到OC⊥AB，AD=BD=AB=40，则CD=20，设⊙O的半径为r，在Rt△OAD中利用勾股定理得到r2=（r﹣20）2+402，然后解方程即可．解答：解：（1）如图1，点O为所求；（2）连接OA，OC，OC交AB于D，如图2，∵C为的中点，∴OC⊥AB，∴AD=BD=AB=40，设⊙O的半径为r，则OA=r，OD=OD﹣CD=r﹣20，在Rt△OAD中，∵OA2=OD2+BD2，∴r2=（r﹣20）2+402，解得r=50，即所在圆的半径是50m．点评：本题考查了作图﹣复杂作图：复杂作图是在五种基本作图的基础上进行作图，一般是结合了几何图形的性质和基本作图方法；解决此类题目的关键是熟悉基本几何图形的性质，结合几何图形的基本性质把复杂作图拆解成基本作图，逐步操作．也考查了勾股定理和垂径定理．7．各顶点都在方格纸格点（横竖格子线的交错点）上的多边形称为格点多边形．如何计算它的面积？奥地利数学家皮克（G•Pick，1859～1942年）证明了格点多边形的面积公式S=a+b﹣1，其中a表示多边形内部的格点数，b表示多边形边界上的格点数，S表示多边形的面积．如图，a=4，b=6，S=4+×6﹣1=6（1）请在图中画一个格点正方形，使它的内部只含有4个格点，并写出它的面积．（2）请在图乙中画一个格点三角形，使它的面积为，且每条边上除顶点外无其它格点．（注：图甲、图乙在答题纸上）考点：作图—应用与设计作图．专题：作图题．分析：（1）根据皮克公式画图计算即可；（2）根据题意可知a=3，b=3，画出满足题意的图形即可．解答：解：（1）如图所示，a=4，b=4，S=4+×4﹣1=5；（2）因为S=，b=3，所以a=3，如图所示，点评：本题考查了应用与设计作图，关键是理解皮克公式，根据题意求出a、b的值．8．如图，△ABC是直角三角形，∠ACB=90°．（1）尺规作图：作⊙C，使它与AB相切于点D，与AC相交于点E，保留作图痕迹，不写作法，请标明字母．（2）在你按（1）中要求所作的图中，若BC=3，∠A=30°，求的长．考点：作图—复杂作图；切线的性质；弧长的计算．专题：作图题．分析：（1）过点C作AB的垂线，垂足为点D，然后以C点为圆心，CD为半径作圆即可；（2）先根据切线的性质得∠ADC=90°，则利用互余可计算出∠DCE=90°﹣∠A=60°，∠BCD=90°﹣∠ACD=30°，再在Rt△BCD中利用∠BCD的余弦可计算出CD=，然后根据弧长公式求解．解答：解：（1）如图，⊙C为所求；（2）∵⊙C切AB于D，∴CD⊥AB，∴∠ADC=90°，∴∠DCE=90°﹣∠A=90°﹣30°=60°，∴∠BCD=90°﹣∠ACD=30°，在Rt△BCD中，∵cos∠BCD=，∴CD=3cos30°=，∴的长==π．点评：本题考查了作图﹣复杂作图：复杂作图是在五种基本作图的基础上进行作图，一般是结合了几何图形的性质和基本作图方法；解决此类题目的关键是熟悉基本几何图形的性质，结合几何图形的基本性质把复杂作图拆解成基本作图，逐步操作．也考查了切线的性质和弧长公式．9．如图，在△ABC中，∠C=60°，∠A=40°．（1）用尺规作图作AB的垂直平分线，交AC于点D，交AB于点E（保留作图痕迹，不要求写作法和证明）；（2）求证：BD平分∠CBA．。

1.已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

答案：X ZY HY WO XZYYOa aabbb2.作平面四边形ABCD的投影。

答案：ab da'b'c'd'3.完成下列各形体的投影。

答案：4.完成下列各形体的投影。

5.根据给出的视图，补画第三视图（或视图所缺的图线）。

答案：6.根据给出的视图，补画第三视图（或视图所缺的图线）。

答案：7.在指定位置将主视图画成全剖视图8.在指定位置将主视图画成剖视图。

答案：9.补全螺栓连接图中所缺的图线。

答案：10.已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。

答案：11.作水平线AB 的三面投影。

已知点A 距H 面为15，距V 面为5，距W 面为10，AB 与V 面夹角为30°，实长为30，点B 在点A 的左前方。

答案：aa ab bb XY HY HZO12.已知直线为AC 为正平线，试补全平行四边形ABCD 的水平投影。

答案：adacd cb13.根据已知视图补画第三视图或视图中所缺的图线。

14.根据已知视图补画第三视图或视图中所缺的图线。

答案：15.在指定位置将主视图画成全剖视图。

答案：16.在指定位置画出剖面图(键槽深3mm)。

17.改正双头螺柱连接中的错误画法。

答案：18.画出齿轮的两个视图，已知m=3mm，z=20，写出主要计算式。

答案：d=mz=3╳20=60mmda=m(z+2)=66mmdf=m(z-2.5)=52.5mm19.在平面ABC内作一条水平线，使其到H面的距离为10mm。

答案：20.根据给出的视图，补画第三视图或视图中所缺的图线。

答案：21.根据给出的视图，补画第三视图或视图中所缺的图线。

22.在指定位置将主视图画成剖视图。

23.补画视图中的缺线。

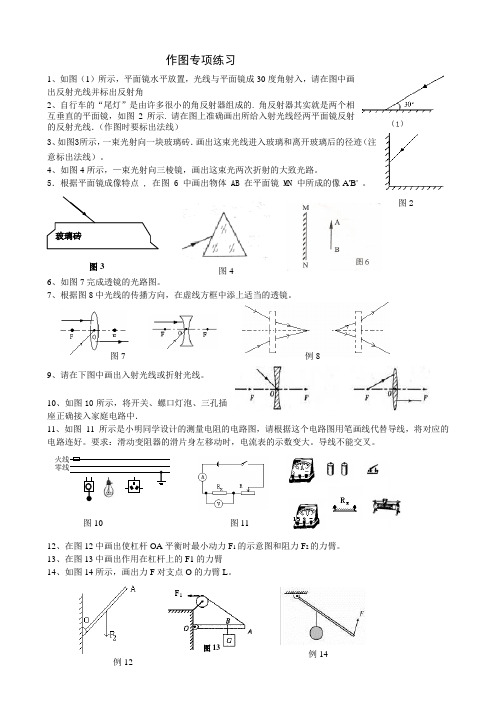

图2 作图专项练习1、如图（1）所示，平面镜水平放置，光线与平面镜成30度角射入，请在图中画出反射光线并标出反射角2、自行车的“尾灯”是由许多很小的角反射器组成的. 角反射器其实就是两个相互垂直的平面镜，如图2所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线．（作图时要标出法线）3、如图3所示，一束光射向一块玻璃砖．画出这束光线进入玻璃和离开玻璃后的径迹（注意标出法线）。

4、如图4所示，—束光射向三棱镜，画出这束光两次折射的大致光路。

5．根据平面镜成像特点 , 在图 6 中画出物体 AB 在平面镜 MN 中所成的像A'B' 。

6、如图7完成透镜的光路图。

7、根据图8中光线的传播方向，在虚线方框中添上适当的透镜。

9、请在下图中画出入射光线或折射光线。

10、如图10所示，将开关、螺口灯泡、三孔插座正确接入家庭电路中．11、如图11所示是小明同学设计的测量电阻的电路图，请根据这个电路图用笔画线代替导线，将对应的电路连好。

要求：滑动变阻器的滑片身左移动时，电流表的示数变大。

导线不能交叉。

12、在图12中画出使杠杆OA 平衡时最小动力F 1的示意图和阻力F 2的力臂。

13、在图13中画出作用在杠杆上的F1的力臂14、如图14所示，画出力F 对支点O 的力臂L 。

火线图10图11图7例8图3 F 1 图13图4（二）磁学作图题 1. 在图12-6、12-7中根据磁感线方向标出磁铁的N 极、S 极。

图 12-6 图12-7 12-8 12-92. 在图12-8、12-9中根据小磁针静止时的指向，画出磁感线的方向，并标出磁体的N 、S 极。

3. 在图12-10、12-11中标出通电螺线小磁针的N 、S 极。

4、如图15所示，一个小球正在下沉，请画出小球所受到的力的示意图。

5、重为1ON 的木球静止在水面上，在图16中画出它所受力的示意图．6、在图17中方框内填入能矫正视力的透镜；7、如图所示是简单的火警自动报警装置所需的电路元件．其中温控开关在温度升高到某数值时自动闭合，常温时自动断开要求：当发生火灾时红灯亮、电铃响，发出报警信号；正常情况下绿灯亮．请按上述要求。

初二作图试题及答案一、选择题1. 下列关于作图的说法中，正确的是（）。

A. 作图时可以使用直尺和圆规B. 作图时可以使用量角器C. 作图时可以使用三角板D. 所有选项都正确2. 在几何作图中，以下哪个工具不是必须的（）。

A. 直尺B. 圆规C. 量角器D. 橡皮二、填空题1. 在几何作图中，使用______可以画出精确的直线。

2. 圆规可以用来画出______。

三、简答题1. 请简述如何使用直尺和圆规画一个正方形。

答案：首先，使用直尺画出一条直线，然后以直线的一端为圆心，用圆规画出一个圆，圆的半径等于直线的长度。

接着，以圆的交点为圆心，再次用圆规画出一个圆，使其与第一个圆相交。

最后，连接两个圆的交点，即可得到一个正方形。

2. 描述如何使用三角板画一个30°角。

答案：首先，将三角板的直角边与直尺的一条边对齐。

然后，将三角板的30°角边与直尺的另一条边对齐，这样就可以画出一个30°的角。

四、作图题1. 请使用直尺和圆规画一个半径为5cm的圆，并在圆内画一个内接正方形。

答案：首先，以圆心为点，用圆规画出半径为5cm的圆。

然后，以圆心为起点，用直尺画出两条互相垂直的直径，再以圆的四个交点为顶点，画出一个内接正方形。

2. 请使用三角板和直尺画一个等腰三角形，其中底边长为6cm，顶角为60°。

答案：首先，使用直尺画出一条长为6cm的直线作为底边。

然后，使用三角板画出一个60°的角，将三角板的60°角与底边的一端对齐，画出两条射线。

最后，连接两条射线的另一端点，即可得到一个等腰三角形。

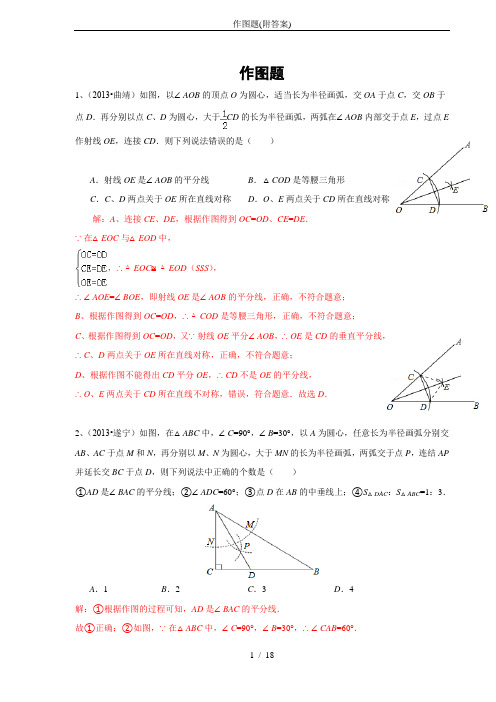

作图题1、（2013•曲靖）如图，以∠AOB的顶点O为圆心，适当长为半径画弧，交OA于点C，交OB于点D．再分别以点C、D为圆心，大于CD的长为半径画弧，两弧在∠AOB内部交于点E，过点E 作射线OE，连接CD．则下列说法错误的是（）A．射线OE是∠AOB的平分线B．△COD是等腰三角形C．C、D两点关于OE所在直线对称D．O、E两点关于CD所在直线对称解：A、连接CE、DE，根据作图得到OC=OD、CE=DE．∵在△EOC与△EOD中，，∴△EOC≌△EOD（SSS），∴∠AOE=∠BOE，即射线OE是∠AOB的平分线，正确，不符合题意；B、根据作图得到OC=OD，∴△COD是等腰三角形，正确，不符合题意；C、根据作图得到OC=OD，又∵射线OE平分∠AOB，∴OE是CD的垂直平分线，∴C、D两点关于OE所在直线对称，正确，不符合题意；D、根据作图不能得出CD平分OE，∴CD不是OE的平分线，∴O、E两点关于CD所在直线不对称，错误，符合题意．故选D．2、（2013•遂宁）如图，在△ABC中，∠C=90°，∠B=30°，以A为圆心，任意长为半径画弧分别交AB、AC于点M和N，再分别以M、N为圆心，大于MN的长为半径画弧，两弧交于点P，连结AP 并延长交BC于点D，则下列说法中正确的个数是（）①AD是∠BAC的平分线；②∠ADC=60°；③点D在AB的中垂线上；④S△DAC：S△ABC=1：3．A．1 B．2C．3D．4解：①根据作图的过程可知，AD是∠BAC的平分线．故①正确；②如图，∵在△ABC中，∠C=90°，∠B=30°，∴∠CAB=60°．又∵AD是∠BAC的平分线，∴∠1=∠2=∠CAB=30°，∴∠3=90°﹣∠2=60°，即∠ADC=60°．故②正确；③∵∠1=∠B=30°，∴AD=BD，∴点D在AB的中垂线上．故③正确；④∵如图，在直角△ACD中，∠2=30°，∴CD=AD，∴BC=CD+BD=AD+AD=AD，S△DAC=AC•CD=AC•AD．∴S△ABC=AC•BC=AC•AD=AC•AD，∴S△DAC：S△ABC=AC•AD：AC•AD=1：3．故④正确．综上所述，正确的结论是：①②③④，共有4个．故选D．3、（2013•昆明）在平面直角坐标系中，四边形ABCD的位置如图所示，解答下列问题：（1）将四边形ABCD先向左平移4个单位，再向下平移6个单位，得到四边形A1B1C1D1，画出平移后的四边形A1B1C1D1；（2）将四边形A1B1C1D1绕点A1逆时针旋转90°，得到四边形A1B2C2D2，画出旋转后的四边形A1B2C2D2，并写出点C2的坐标．解：（1）四边形A1B1C1D1如图所示；（2）四边形A1B2C2D2如图所示，C2（1，﹣2）．4、如图，将△ABC放在每个小正方形的边长为1的网格中，点A、B、C均落在格点上．（Ⅰ）△ABC的面积等于；（Ⅱ）若四边形DEFG是△ABC中所能包含的面积最大的正方形，请你在如图所示的网格中，用直尺和三角尺画出该正方形，并简要说明画图方法（不要求证明）．解：（Ⅰ）△ABC的面积为：×4×3=6；（Ⅱ）如图，取格点P，连接PC，过点A画PC的平行线，与BC交于点Q，连接PQ与AC相交得点D，过点D画CB的平行线，与AB相交得点E，分别过点D、E画PC的平行线，与CB相交得点G，F，则四边形DEFG即为所求．故答案为：（Ⅰ）6；（Ⅱ）取格点P，连接PC，过点A画PC的平行线，与BC交于点Q，连接PQ 与AC相交得点D，过点D画CB的平行线，与AB相交得点E，分别过点D、E画PC的平行线，与CB相交得点G，F，则四边形DEFG即为所求5、（2013杭州）如图，四边形ABCD是矩形，用直尺和圆规作出∠A的平分线与BC边的垂直平分线的交点Q（不写作法，保留作图痕迹）．连结QD，在新图形中，你发现了什么？请写出一条．解：如图所示：发现：DQ=AQ或者∠QAD=∠QDA等等．6、(2013年江西省)如图AB是半圆的直径，图1中，点C在半圆外；图2中，点C在半圆内，请仅用无刻度．．．的直尺按要求画图．（1）在图1中，画出△ABC的三条高的交点；（2）在图2中，画出△ABC中AB边上的高．【答案】（1）如图1，点P就是所求作的点；（2）如图2，CD为AB边上的高.【解题思路】 图1点C 在圆外，要画三角形的高，就是要过点B 作AC 的垂线，过点A 作BC 的垂线，但题目限制了作图的工具（无刻度的直尺，只能作直线或连接线段），说明必须用所给图形本身的性质来画图（这就是创新作图的魅力所在），作高就是要构造90度角，显然由圆的直径就应联想到“直径所对的圆周角为90度”.设AC 与圆的交点为E , 连接BE ,就得到AC 边上的高BE ；同理设BC 与圆的交点为D , 连接AD ,就得到BC 边上的高AD ，则BE 与AD 的交点就是△ABC 的三条高的交点；题（2）是题（1）的拓展、升华，三角形的三条高相交于一点，受题（1）的启发，我们能够作出△ABC 的三条高的交点P ，再作射线PC 与AB 交于点D ，则CD 就是所求作的AB 边上的高．7、(2013年武汉)如图，在平面直角坐标系中，Rt △ABC 的三个顶点分别是A （－3，2），B （0，4），C （0，2）．（1）将△ABC 以点C 为旋转中心旋转180°，画出旋转后对应的△11B A C ；平移△ABC ，若A 的对应点2A 的坐标为（0，4），画出平移后对应的△222C B A ；（2）若将△11B A C 绕某一点旋转可以得到△222C B A ，请直接写出旋转中心的坐标；（3）在x 轴上有一点P ，使得PA +PB 的值最小，请直接写出点P 的坐标．解析：（1）画出△A 1B 1C 如图所示：（2）旋转中心坐标（23，1 ）； （3）点P 的坐标（－2，0）．第21题图8、（2013凉山州）在同一平面直角坐标系中有5个点：A（1，1），B（﹣3，﹣1），C（﹣3，1），D（﹣2，﹣2），E（0，﹣3）．（1）画出△ABC的外接圆⊙P，并指出点D与⊙P的位置关系；（2）若直线l经过点D（﹣2，﹣2），E（0，﹣3），判断直线l与⊙P的位置关系．解：（1）如图所示：△ABC外接圆的圆心为（﹣1，0），点D在⊙P上；（2）连接OD，设过点P、D的直线解析式为y=kx+b，∵P（﹣1，0）、D（﹣2，﹣2），∴，解得，∴此直线的解析式为y=2x+2；设过点D、E的直线解析式为y=ax+c，∵D（﹣2，﹣2），E（0，﹣3），∴，解得，∴此直线的解析式为y=﹣x﹣3，∵2×（﹣）=﹣1，∴PD⊥PE，∵点D在⊙P上，∴直线l与⊙P相切．9、（2013•眉山）如图，在11×11的正方形网格中，每个小正方形的边长都为1，网格中有一个格点△ABC（即三角形的顶点都在格点上）．（1）在图中作出△ABC关于直线l对称的△A1B1C1；（要求A与A1，B与B1，C与C1相对应）（2）作出△ABC绕点C顺时针方向旋转90°后得到的△A2B2C；（3）在（2）的条件下直接写出点B旋转到B2所经过的路径的长．（结果保留π）解：（1）△A1B1C1如图所示；（2）△A2B2C如图所示；（3）根据勾股定理，BC==，所以，点B旋转到B2所经过的路径的长==π．10、（2013•广安）雅安芦山发生7.0级地震后，某校师生准备了一些等腰直角三角形纸片，从每张纸片中剪出一个半圆制作玩具，寄给灾区的小朋友．已知如图，是腰长为4的等腰直角三角形ABC，要求剪出的半圆的直径在△ABC的边上，且半圆的弧与△ABC的其他两边相切，请作出所有不同方案的示意图，并求出相应半圆的半径（结果保留根号）．解：根据勾股定理，斜边AB==4，①如图1、图2，直径在直角边BC或AC上时，∵半圆的弧与△ABC的其它两边相切，∴=，解得r=4﹣4，②如图3，直径在斜边AB上时，∵半圆的弧与△ABC的其它两边相切，∴=，解得r=2，作出图形如图所示：11、（2013•温州）如图，在方格纸中，△ABC的三个顶点和点P都在小方格的顶点上，按要求画一个三角形，使它的顶点在方格的顶点上．（1）将△ABC平移，使点P落在平移后的三角形内部，在图甲中画出示意图；（2）以点C为旋转中心，将△ABC旋转，使点P落在旋转后的三角形内部，在图乙中画出示意图．解：（1）平移后的三角形如图所示；（2）如图所示，旋转后的三角形如图所示．12、（2013•嘉兴）小明在做课本“目标与评定”中的一道题：如图1，直线a，b所成的角跑到画板外面去了，你有什么办法量出这两条直线所成的角的度数？小明的做法是：如图2，画PC∥a，量出直线b与PC的夹角度数，即直线a，b所成角的度数．（1）请写出这种做法的理由；（2）小明在此基础上又进行了如下操作和探究（如图3）：①以P为圆心，任意长为半径画圆弧，分别交直线b，PC于点A，D；②连结AD并延长交直线a于点B，请写出图3中所有与∠P AB相等的角，并说明理由；（3）请在图3画板内作出“直线a，b所成的跑到画板外面去的角”的平分线（画板内的部分），只要求作出图形，并保留作图痕迹．解：（1）PC∥a（两直线平行，同位角相等）；（2）∠P AB=∠PDA=∠BDC=∠1，如图，∵P A=PD，∴∠P AB=∠PDA，∵∠BDC=∠PDA（对顶角相等），又∵PC∥a，∴∠PDA=∠1，∴∠P AB=∠PDA=∠BDC=∠1；（3）如图，作线段AB的垂直平分线EF，则EF是所求作的图形．13、（2013•巴中）△ABC在平面直角坐标系xOy中的位置如图所示．（1）作△ABC关于点C成中心对称的△A1B1C1．（2）将△A1B1C1向右平移4个单位，作出平移后的△A2B2C2．（3）在x轴上求作一点P，使P A1+PC2的值最小，并写出点P的坐标（不写解答过程，直接写出结果）解；（1）如图所示：（2）如图所示：（3）如图所示：作出A1的对称点A′，连接A′C2，交x轴于点P，可得P点坐标为：（，0）．14、（2013•宁夏）如图，在平面直角坐标系中，已知△ABC三个顶点的坐标分别为A（﹣1，2），B （﹣3，4）C（﹣2，6）（1）画出△ABC绕点A顺时针旋转90°后得到的△A1B1C1（2）以原点O为位似中心，画出将△A1B1C1三条边放大为原来的2倍后的△A2B2C2．解答：解：如图：（1）△A1B1C1即为所求；（2）△A2B2C2即为所求．15、（2013鞍山）如图，已知线段a及∠O，只用直尺和圆规，求做△ABC，使BC=a，∠B=∠O，∠C=2∠B（在指定作图区域作图，保留作图痕迹，不写作法）分析：先作一个角等于已知角，即∠MBN=∠O，在边BN上截取BC=a，以射线CB为一边，C为顶点，作∠PCB=2∠O，CP交BM于点A，△ABC即为所求．解答：解：如图所示：．16、（2013•苏州）如图，在方格纸中，△ABC的三个顶点及D，E，F，G，H五个点分别位于小正方形的顶点上．（1）现以D，E，F，G，H中的三个点为顶点画三角形，在所画的三角形中与△ABC不全等但面积相等的三角形是（只需要填一个三角形）（2）先从D，E两个点中任意取一个点，再从F，G，H三个点中任意取两个不同的点，以所取得这三个点为顶点画三角形，求所画三角形与△ABC面积相等的概率（用画树状图或列表格求解）．解：（1）∵△ABC的面积为：×3×4=6，只有△DFG或△DHF的面积也为6且不与△ABC全等，∴与△ABC不全等但面积相等的三角形是：△DFG或△DHF；（2）画树状图得出：由树状图可知共有6种可能的结果，其中与△ABC面积相等的有3种，即△DHF，△DGF，△EGF，故所画三角形与△ABC面积相等的概率P==，答：所画三角形与△ABC面积相等的概率为．故答案为：△DFG或△DHF．17、（2013•张家界）如图，在方格纸上，以格点连线为边的三角形叫做格点三角形，请按要求完成下列操作：先将格点△ABC绕A点逆时针旋转90°得到△A1B1C1，再将△A1B1C1沿直线B1C1作轴反射得到△A2B2C2．解：如图所示：18、（2013•淮安）如图，在边长为1个单位长度的小正方形组成的两格中，点A、B、C都是格点．（1）将△ABC向左平移6个单位长度得到得到△A1B1C1；（2）将△ABC绕点O按逆时针方向旋转180°得到△A2B2C2，请画出△A2B2C2．解：（1）如图所示：△A1B1C1，即为所求；（2）如图所示：△A2B2C2，即为所求．19、（2013•常州）在Rt△ABC中，∠C=90°，AC=1，BC=，点O为Rt△ABC内一点，连接A0、BO、CO，且∠AOC=∠COB=BOA=120°，按下列要求画图（保留画图痕迹）：以点B为旋转中心，将△AOB绕点B顺时针方向旋转60°，得到△A′O′B（得到A、O的对应点分别为点A′、O′），并回答下列问题：∠ABC=，∠A′BC=，OA+OB+OC=．解：∵∠C=90°，AC=1，BC=，∴tan∠ABC===，∴∠ABC=30°，∵△AOB绕点B顺时针方向旋转60°，∴△A′O′B如图所示；∠A′BC=∠ABC+60°=30°+60°=90°，∵∠C=90°，AC=1，∠ABC=30°，∴AB=2AC=2，∵△AOB绕点B顺时针方向旋转60°，得到△A′O′B，∴A′B=AB=2，BO=BO′，A′O′=AO，∴△BOO′是等边三角形，∴BO=OO′，∠BOO′=∠BO′O=60°，∵∠AOC=∠COB=BOA=120°，∴∠COB+∠BOO′=∠BO′A′+∠BO′O=120°+60°=180°，∴C、O、A′、O′四点共线，在Rt△A′BC中，A′C===，∴OA+OB+OC=A′O′+OO′+OC=A′C=．故答案为：30°；90°；．20、（2013•郴州）在图示的方格纸中（1）作出△ABC关于MN对称的图形△A1B1C1；（2）说明△A2B2C2是由△A1B1C1经过怎样的平移得到的？解：（1）△A1B1C1如图所示；（2）向右平移6个单位，再向下平移2个单位（或向下平移2个单位，再向右平移6个单位）．21、（2013•孝感）如图，已知△ABC和点O．（1）把△ABC绕点O顺时针旋转90°得到△A1B1C1，在网格中画出△A1B1C1；（2）用直尺和圆规作△ABC的边AB，AC的垂直平分线，并标出两条垂直平分线的交点P（要求保留作图痕迹，不写作法）；指出点P是△ABC的内心，外心，还是重心？解：（1）△A1B1C1如图所示；（2）如图所示；点P是△ABC的外心．22、（2013•咸宁）如图，在平面直角坐标系中，以O为圆心，适当长为半径画弧，交x轴于点M，交y轴于点N，再分别以点M、N为圆心，大于MN的长为半径画弧，两弧在第二象限交于点P．若点P的坐标为（2a，b+1），则a与b的数量关系为（）A．a=b B．2a+b=﹣1 C．2a﹣b=1 D．2a+b=1解：根据作图方法可得点P在第二象限角平分线上，则P点横纵坐标的和为0，故2a+b+1=0，整理得：2a+b=﹣1，故选：B．23、（2013•白银）两个城镇A、B与两条公路l1、l2位置如图所示，电信部门需在C处修建一座信号反射塔，要求发射塔到两个城镇A、B的距离必须相等，到两条公路l1，l2的距离也必须相等，那么点C应选在何处？请在图中，用尺规作图找出所有符合条件的点C．（不写已知、求作、作法，只保留作图痕迹）解：（1）作出线段AB的垂直平分线；（2）作出角的平分线（2条）；它们的交点即为所求作的点C （2个）．24、（2013哈尔滨）如图。

仅用无刻度直尺作图1.如图，在平行四边形ABCD中，点E在BC上，且AE=EC，请仅用无刻度直尺按下列要求作图（保留作图痕迹）.（1）在图1中，作出∠DAE的平分线；（2）在图2中，作出∠AEC的平分线；图1 图22.如图，在菱形ABCD中，∠B=60°，E是AB边的中点，请仅用无刻度直尺按下列要求作图（保留作图痕迹）.（1）过点E作边AB的平行线；（2）作出边AB的垂直平分线.图1 图23.如图，在平形四边形ABCD中，AE是∠BAD的平分线.请仅用无刻度直尺按下列要求作图（保留作图痕迹）.（1）在图1中，以AD为腰作一个等腰三角形；（2）在图2中，以AE为边作平行四边形AECF.图1 图24.如图，△ABC内接于⊙O，∠B=45°．请仅用无刻度的直尺按下列要求作图（保留作图痕迹）．（1）在图1中，以AC为边作一个圆内接正方形；（2）在图2中，AB=CB，CD为⊙O的切线，过点A作⊙O的切线AE．图1 图25.如图，点E是正方形ABCD内一点，EB=EC，且∠E≠90°．请仅用无刻度的直尺按要求作图（保留画图痕迹，不写作法）．（1）在图1中，作出BC边的中点F．（2）在图2中，作出CD边的中点G．图1 图26.如图，在平面直角坐标系中，点A，B，C，D的坐标分别为（1，0），（3，0），（3，1），（1，1）．请仅用无刻度的直尺，分别在图1、图2中画出满足条件的直线（保留画图痕迹）．（1）在图1中，画直线m：y=-x+1；（2）在图2中，画直线n：y=x-1．图1 图27.如图，在等腰△ABC和▱BECD中，AB=AC，DB⊥BC，请仅用无刻度直尺完成以下作图．（保留作图痕迹）（1）在图1中，作出△ABC的边BC上的高AM．（2）在图2中，作出△BCD的边BD上的中线CN．图1 图28.如图是由7×6个小正方形组成的网格图，已知A，B为格点．请仅用无刻度直尺根据下列要求作图.（保留作图痕迹）（1）在图1中，作线段AB的垂直平分线；（2）在图2中，作∠AOB的平分线．图1 图29.如图是由小正方形组成的6×6网格，每个小正方形的顶点叫做格点．△ABC的三个顶点都是格点，仅用无刻度的直尺在给定的网格中完成作图．（保留作图痕迹）（1）在图1中，作AC边上的高线BD；（2）在图2中，在BC上找出一点G，使得∠BAG=45°.图1 图210.如图是由小正方形构成的6×6网格，每个小正方形的顶点叫做格点．⊙P 经过格点A ，B ，C ，请仅用无刻度直尺根据下列要求作图.（保留作图痕迹） （1）在图1中，⊙P 确定的圆心P ； （2）在图2中，作弦BD ，使BD 平分∠ABC .图1 图211. 已知在 Rt△ABC 中， AB=AC ， ∠BAC=90° ， AD⊥BC ，点 E ， F 分别是 AB ， AD 的中点，请仅用无刻度直尺完成以下作图（保留作图痕迹）.12.如图，已知等腰Rt △ABC和等腰Rt △DEF ,∠ABC =90∘ ,∠DEF =90∘，点F，E，B，C在同一条直线上，连接AF.请在图①、图②中仅用无刻度的直尺画出△ACF中AF边上的高CM（保留作图痕迹） （1） 如图①，作△ACD的中线DM；（2） 如图①，作正方形ADCP.（1） 如图①，点B与点E重合；（2） 如图①，点E在CB的延长线上.参考答案仅用无刻度直尺作图1.解：（1）如解图1，AC即为所求；（2）如图2，EF即为所求.解图1 解图22.解：（1）如解图1，直线EF即为所求；（2）如解图2，直线DG即为所求.解图1 解图23.解：（1）如解图1，△ADG即为所求；（2）如解图2，平行四边形AECF即为所求.解图1 解图2 4.解：（1）如解图1，正方形AFGC即为所求；（2）如解图2，AE即为所求.解图1 解图25.解：（1）如解图1，点F即为所求；（2）如解图2，点G即为所求.解图1 解图26.解：（1）如解图1，直线m即为所求；（2）如解图2，直线n即为所求.解图1 解图27.解：（1）如解图1，AM即为所求；（2）如解图2，CN即为所求．解图1 解图28.解：（1）如图，直线CD即为所求；（2）如图，射线OP即为所求．解图1 解图29.解：（1）如解图1，BD即为所求；（2）如解图2，点G即为所求．解图1 解图210.解：（1）如解图1，点P即为所求；（2）如解图2，BD即为所求．解图1 解图211.（2）12.（1）（2）。

初三尺规作图练习题及答案一、作图题：1. 作图：在空白平面上画一条长为5cm的线段AB；2. 作图：在平面上任意选择一点O，画一条长为3cm的线段OA，并作出∠AOB为45°的角；3. 作图：在空白平面上画一条长为4cm的线段OA，再在OA上作一点B，且OB=2cm；4. 作图：已知三条线段AB、BC、AC的长度分别为3cm、4cm、5cm，画出三角形ABC；5. 作图：已知四边形ABCD，其中AB=3cm，BC=4cm，∠C=90°，CD=5cm，画出该四边形；6. 作图：在平面上画一条直线，再取一点P，使得P到该直线的距离为4cm；7. 作图：在空白平面上画一条长为6cm的线段AB，然后以B为圆心，AB为半径作弧线；8. 作图：一个正方形边长为8cm，画出该正方形；9. 作图：在空白平面上任意选择一点O，以O为圆心，3cm为半径画出一个圆；10. 作图：在平面上给定一条线段AB和一点O，作出以线段AB为一边，点O为顶点的角。

二、答案及解析：1. 题目要求画一条长为5cm的线段AB，可以任意选择一个点作为起点，然后使用尺规在平面上作一条长为5cm的线段。

最终得到的线段即为所求的AB线段。

2. 题目要求画一条长为3cm的线段OA，并作出∠AOB为45°的角。

先在平面上选取一个点O，再利用尺规作出线段OA。

接着，以O为圆心，半径为3cm作一个圆，并选择圆上任意一点B。

最后，使用尺规作出∠AOB为45°的角。

3. 题目要求画一条长为4cm的线段OA，再在OA上任意选择一点B，且OB=2cm。

首先，利用尺规作出长度为4cm的线段OA。

然后，在OA上以O为起点，用尺子量取2cm并在该位置上作一点B。

最终得到的OB线段长度为2cm。

4. 题目要求已知三条线段AB、BC、AC的长度分别为3cm、4cm、5cm，画出三角形ABC。

首先，利用尺规作出线段AB的长度为3cm。

场地设计（作图题）1、设计条件1.如图，拟在某自然坡地内平整出大小为16m×20m的场地一块，场地内标高为50m。

2.高于场地部分拟设置1：1放坡，低于场地部分采用挡土墙。

——[简答题]正确答案：解题要点1.掌握场地护坡的概念。

2.掌握填方、挖方及挡土墙概念。

作图提示1.由于护坡1：1，所以A点沿垂直（竖向）方向至58m等高线的距离为58-50=8m。

同理求出其他各等高线上1：1处点，连接绘制护坡线。

2.从场地零点开始沿低于场地部分均为挡土墙。

答案解析：2、设计条件1.如图，拟在某自然坡地内平整出大小为16m×20m的场地一块，场地内标高为50m。

2.高于场地部分拟设置1：1放坡，低于场地部分采用挡土墙。

——[简答题]正确答案：D答案解析：3、设计条件1.如图，拟在某自然坡地内平整出大小为16m×20m的场地一块，场地内标高为50m。

2.高于场地部分拟设置1：1放坡，低于场地部分采用挡土墙。

——[简答题]正确答案：B答案解析：4、设计条件1.如图，拟在某自然坡地内平整出大小为16m×20m的场地一块，场地内标高为50m。

2.高于场地部分拟设置1：1放坡，低于场地部分采用挡土墙。

——[简答题]正确答案：C参考评分标准答案解析：5、设计条件1.某城市拟建一座综合性展览馆，用地南侧为城市公园，用地范围见图。

2.综合性展览馆包括：展览厅、序厅、库房、餐厅、办公楼、旅馆、过街楼、中心广场、卸货广场、停车场。

各项目层数及尺寸见下图。

当地日照间距系数1.2。

3.规划及设计要求：用地红线后退15m范围内不能安排建筑物及展场，作为绿化带。

——[简答题]正确答案：解题要点1.场地设计的主要任务是：(1)进行合理的功能分区，包括主次、动静、内外、先后、洁污等空间的功能分区：(2)选择建筑与设施的最佳位置，即根据建筑朝向、间距、采光、通风、景观及建筑规模等确定建筑物的落位；(3)布置顺畅便捷的道路。

初中数学经典作图题(含答案和图示)题目一：作一条与已知线段等长的线段AB。

已知：线段a。

作法。

1）作射线AP；2）在射线AP上截取AB=a。

因此，线段AB就是所求的图形。

题目二：作已知线段MN的中点O。

已知：线段MN。

作法：1）以M、N为圆心，以MN长度的一半为半径画弧，两弧相交于P、Q；2）连接PQ并交XXX于O。

因此，点O就是所求作的MN的中点。

题目三：作已知角AOB的角平分线OP。

已知：∠AOB。

作法：1）以O为圆心，以任意长度为半径画弧，分别交OA、OB于M、N；2）以M、N为圆心，以相同长度大于OM的线段为半径画弧，两弧交于P；3）作射线OP。

因此，射线OP就是∠AOB的角平分线。

题目四：作一个角等于已知角。

已知：角A′O′B′。

求作：∠A′O′B′。

作法：1）作射线O′A′；2）以O为圆心，以任意长度为半径画弧，分别交OA、OB于C、D；3）以O′为圆心，以OC的长度为半径画弧，交O′A′于C′；4）以C′为圆心，以CD的长度为半径画弧，交前弧于D′；5）过D′作射线O′B′。

因此，∠A′O′B′就是所求作的角。

题目五：作一个三角形ABC，满足AB=c，AC=b，BC=a。

已知：线段a、b、c。

作法：1）作线段AB=c；2）以A为圆心，以b为半径画弧，以B为圆心，以a为半径画弧，两弧交于C；3）连接AC、BC。

因此，△XXX就是所求作的三角形。

题目六：作一个三角形ABC，满足∠A=∠，AB=m，AC=n。

已知：线段m、n和角。

作法：1）作∠A=∠；2）在AB上截取AB=m，AC=n；3）连接BC。

因此，△XXX就是所求作的三角形。

题目七：作一个三角形ABC，满足∠A=∠，∠B=∠，AB=m。

已知：线段m和两个角。

作法：1）作线段AB=m；2）在AB的同旁作∠A=∠，作∠B=∠，∠A与∠B的另一边相交于C。

因此，△XXX就是所求作的三角形。

B为已知直线为了求出点P，使得点P到OA、OB的距离相等，且PM=PN，我们需要进行如下的作图：首先，我们画出直线OA和OB，并在其上标出点M和N。
