中考数学总复习题型专项六网格作图题试题

专题复习(三)网格作图题1．(2016·合肥模拟)如图，在边长为1个单位长度的小正方形组成的网格中，给出了格点四边形ABCD(顶点是网格线的交点)，按要求画出四边形AB1C1D1和四边形AB2C2D2.(1)以A为旋转中心，将四边形ABCD顺时针旋转90°，得到四边形AB1C1D1；(2)以A为位似中心，将四边形ABCD作位似变换，且放大到原来的两倍，得到四边形AB2C2D2.2．(2016·蜀山区二模)如图，方格纸中的每个小方格都是边长为1个单位的正方形，在建立平面直角坐标系后，△ABC的顶点均在格点上，点B的坐标为(1，0)．(1)画出△ABC关于x轴对称的△A1B1C1，写出B1点的坐标；(2)画出将△ABC绕原点O按逆时针旋转90°所得的△A2B2C2，写出B2点的坐标．3．(2016·安徽二模)如图，已知A(2，3)，B(1，1)，C(4，1)是平面直角坐标系中的三点．(1)请画出△ABC关于y轴对称的△A1B1C1；(2)画出△A1B1C1向下平移3个单位得到的△A2B2C2；(3)若△ABC中有一点P坐标为(x，y)，请直接写出经过以上变换后△A2B2C2中点P的对应点P2的坐标．解：(1)如图所示，△A1B1C1即为所求．(2)如图所示，△A2B2C2即为所求．(3)根据题意，可得P的对应点P2的坐标为(－x，y－3)．4．(2016·芜湖模拟)如图，在9×7的小正方形网格中，△ABC的顶点A，B，C在网格的格点上．将△ABC向左平移3个单位，再向上平移3个单位得到△A′B′C′.再将△ABC按一定规律依次旋转：第1次，将△ABC绕点B 顺时针旋转90°得到△A1BC1；第2次，将△A1BC1绕点A1顺时针旋转90°得到△A1B1C2；第3次，将△A1B1C2绕点C 2顺时针旋转90°得到△A 2B 2C 2；第4次，将△A 2B 2C 2绕点B 2顺时针旋转90°得到△A 3B 2C 3，依次旋转下去．(1)在网格中画出△A′B′C′和△A 2B 2C 2；(2)请直接写出至少在第几次旋转后所得的三角形刚好为△A′B′C′.解：(1)△A′B′C′和△A 2B 2C 2的图象如图所示.(2)通过画图可知，△ABC 至少在第8次旋转后得到△A′B′C′.5.如图，△ABC 的三个顶点和点O 都在正方形网格的格点上，每个小正方形的边长都为1.(1)将△ABC 先向右平移4个单位，再向上平移2个单位得到△A 1B 1C 1，请画出△A 1B 1C 1；(2)请画出△A 2B 2C 2，使△A 2B 2C 2和△ABC 关于点O 成中心对称；(3)在(1)、(2)中所得到的△A 1B 1C 1与△A 2B 2C 2成轴对称吗？若成轴对称，请画出对称轴；若不成轴对称，请说明理由．解：(1)如图所示，△A 1B 1C 1，即为所求．(2)如图所示，△A 2B 2C 2，即为所求．(3)如图所示，△A 1B 1C 1与△A 2B 2C 2成轴对称，直线a ，b 即为所求．6．(2016·阜阳校级二模)如图所示，在边长为1个单位长度的小正方形组成的网格中，△ABC 的顶点A ，B ，C 在小正方形的顶点上．将△ABC 向下平移2个单位得到△A 1B 1C 1，然后将△A 1B 1C 1绕点C 1顺时针旋转90°得到△A 2B 2C 1.(1)在网格中画出△A 1B 1C 1和△A 2B 2C 1；(2)计算线段AC 在变换到A 2C 1的过程中扫过区域的面积．(重叠部分不重复计算)解：(1)如图，△A 1B 1C 1和△A 2B 2C 1为所作．(2)线段AC 在变换到A 2C 1的过程中扫过区域的面积S ＝2×2＋90·π·（22）2360＝4＋2π.7．(2016·昆明)如图，△ABC三个顶点的坐标分别为A(1，1)，B(4，2)，C(3，4)．(1)请画出将△ABC向左平移4个单位长度后得到的图形△A1B1C1；(2)请画出△ABC关于原点O成中心对称的图形△A2B2C2；(3)在x轴上找一点P，使PA＋PB的值最小，请直接写出点P的坐标．解：(1)如图所示．(2)如图所示．(3)找出A关于x轴的对称点A′(1，－1)，连接BA′，与x轴交点即为P.如图所示，点P坐标为(2，0)．8．(2016·濉溪县模拟)如图，已知△ABC的三个顶点的坐标分别为A(3，3)，B(－1，0)，C(4，0)．(1)经过平移，可使△ABC的顶点A与坐标原点O重合，请直接写出此时点C 的对应点C1坐标；(不必画出平移后的三角形)(2)将△ABC绕点B逆时针旋转90°，得到△A′BC′，画出△A′BC′并写出A′点的坐标；(3)以点A为位似中心放大△ABC，得到△AB2C2，使放大前后的面积之比为1∶4，请你在网格内画出△AB2C2.解：(1)∵经过平移，可使△ABC的顶点A与坐标原点O重合，∴A点向下平移3个单位再向左平移3个单位，故C1坐标为(1，－3)．(2)如图所示，△A′BC′即为所求，A′点的坐标为(－4，4)．(3)如图所示，△AB2C2即为所示．。

2023中考真题抢先练：数学网格作图1.（2023达州18题）如图，网格中每个小正方形的边长均为1，△ABC 的顶点均在小正方形的格点上.（1）将△ABC 向下平移3个单位长度得到△A 1B 1C 1，画出△A 1B 1C 1；（2）将△ABC 绕点C 顺时针旋转90度得到△A 2B 2C 2，画出△A 2B 2C 2；（3）在（2）的运动过程中请计算出△ABC 扫过的面积.第1题图【推荐区域：安徽陕西】【参考答案】解：（1）如解图，△A 1B 1C 1即为所求；（2）如解图，△A 2B 2C 2即为所求；第1题解图（3）由图可得，△ABC 为等腰直角三角形，∴51222=+==BC AB ，AC =101322=+，∴25552121=´´=×=D BC AB S ABC ，∴△A 1B 1C 1在旋转过程中扫过的面积为2ABCACA S S D +扇形290360p ´=+52=52π+52.反比例与一次函数性质综合题2.（2023自贡24题）如图，点A (2，4)在反比例函数xm y =1图象上，一次函数b kx y +=2的图象经过点A ，分别交x 轴，y 轴于点B ，C ，且△OAC 与△OBC 的面积比为2：1.（1）求反比例函数和一次函数的解析式；（2）请直接写出y 1≥y 2时，x 的取值范围.第2题图【推荐区域：安徽江西甘肃】【参考答案】解：（1）将A （2，4）代入x m y =1中得24m =，解得m =8，∴xy 81=，∵C （0，b ），∴12OAC S OC D =·2=b ，∵△OAC 与△OBC 的面积比为2：1，∴b OB OC S OBC 2121=´=D ，解得OB =1，∴B （-1，0）或（1，0），①将A （2，4），B （-1，0）代入b kx y +=2中，得îíì+-=+=，，b k b k 024解得ïîïíì==，，3434b k ∴34342+=x y ；②将A （2，4），B （1，0）代入b kx y +=2中，得îíì+=+=，，b k b k 024解得îíì-==，，44b k ∴442-=x y ；综上可知，一次函数的解析式为34342+=x y 或442-=x y ；（2）当34342+=x y 时，x ≤-3或0＜x ≤2；当442-=x y 时，x ≤-1或0＜x ≤2.解直角三角形的实际应用3.（2023达州19题）莲花湖湿地公园是当地人民喜爱的休闲景区之一，里面的秋千深受孩子们喜爱，如图所示，秋千链子的长度为3m ，当摆角∠BOC 恰为26°时，座板离地面的高度BM 为0.9m ，当摆动至最高位置时，摆角∠AOC 为50°，求座板距地面的最大高度为多少m?(结果精确到0.1m ；参考数据：sin 26°=0.44，cos 26°≈0.9，tan 26°≈0.49，sin 50°≈0.77，cos 50°≈0.64，tan 50°≈1.2)第3题图【推荐区域：安徽江西河南甘肃】【参考答案】解：如解图，过点B 作BD ⊥ON 于点D ，过点A 作AE ⊥ON 于点E ，作AF ⊥MN于点F，第3题解图∴四边形BDNM，AENF均为矩形，∴BM=DN=0.9，AF=EN，在Rt△OBD中，OD=OB·cos26°=3cos26°，∴ON=OD+DN=3cos26°+0.9，在Rt△OAE中，OE=OA·cos50°=3cos50°，∴EN=ON-OE=3cos26°+0.9-3cos50°，∴AF=3cos26°+0.9-3cos50°≈3×0.9+0.9-3×0.64=1.68≈1.7（m），答：座板距地面的最大高度为1.7m.4.（2023重庆A卷24题）为了满足市民的需求，我市在一条小河AB两侧开辟了两条长跑锻炼线路，如图：①A—D—C—B；②A—E—B.经勘测，点B在点A的正东方，点C在点B的正北方10千米处，点D在点C的正西方14千米处，点D在点A的北偏东45°方向，点E在点A的正南方，点E在点B的南偏西60°方向.( 1.41≈1.73)（1）求AD的长度；(结果精确到1千米)（2）由于时间原因，小明决定选择一条较短线路进行锻炼，请计算说明他应该选择线路①还是线路②?第4题图【推荐区域：安徽江西河南甘肃】【参考答案】解：（1）如解图，过点D作DF⊥AB于点F.第4题解图由题意可知，AB∥CD，BC⊥AB，∴四边形BCDF是矩形，且BC=10，CD=14.∴DF=BC=10，在Rt△ADF中，∠DAF=45°，∴AD≈14（千米），答：AD的长度约为14千米；（2）由题意可知，EA⊥AB，∠ABE=90°-60°=30°，∵AF=DF=10，BF=CD=14，∴AB=AF+BF=10+14=24，∴在Rt△ABE中，AE AB BE=2AE线路①：AD+CD+BC≈38.1（千米），线路②：AE+BE41.52（千米），∵38.1＜41.52，∴小明应选择线路①.二次函数的实际应用5.（2023南充23题）某工厂计划从A ，B 两种产品中选择一种生产并销售，每日产销x 件，已知A 产品成本价m 元/件(m 为常数，且4≤m ≤6)，售价8元/件，每日最多产销500件，同时每日共支付专利费30元；B 产品成本价12元/件，售价20元/件，每日最多产销300件，同时每日支付专利费y 元，y (元)与每日产销x （件）满足关系式201.080x y +=.（1）若产销A ，B 两种产品的日利润分别为1w 元，2w 元，请分别写出1w ，2w 与x 的函数关系式，并写出x 的取值范围；（2）分别求出产销A ，B 两种产品的最大日利润；(A 产品的最大日利润用含m 的代数式表示)（3）为获得最大日利润，该工厂应该选择产销哪种产品?并说明理由.[利润=(售价一成本)×产销数量一专利费]【推荐区域：安徽河北云南江西】【参考答案】解：（1）根据题意，得30)8(1--=x m w ，0≤x ≤500.)01.080()1220(22x x w +--=80801.02-+-=x x ，0≤x ≤300；（2）∵8-m >0，∴1w 随x 的增大而增大，又0≤x ≤500，∴当x =500时，1w 的值最大，39705001+-=m w 最大.1520)400(01.080801.0222+--=-+-=x x x w .∵-0.01<0，对称轴为直线x =400，当0≤x ≤300时，2w 随x 的增大而增大，∴当x =300时，2w 最大=-0.01×(300-400)2+1 520=1 420（元）.（3）①若最大1w =最大2w ，即-500m +3970=1420，解得m =5.1；②若最大1w >最大2w ，即-500m +3970>1 420，解得m <5.1；③若最大1w <最大2w ，即-500m +3 970<1420，解得m >5.1.又∵4≤m ≤6，∴综上可得，为获得最大日利润：当m =5.1时，选择A ，B 产品产销均可；当4≤m <5.1时，选择A 种产晶产销；当5.1<m ≤6时，选择B 种产品产销.二次函数性质综合题6.（2023遂宁25题）在平面直角坐标系中，O 为坐标原点，抛物线c bx x y ++=241经过点O (0，0)，对称轴过点B (2，0)，直线l 过点C (2，-2)且垂直于y 轴.过点B 的直线1l 交抛物线于点M ，N ，交直线l 于点Q ，其中点M ，Q 在抛物线对称轴的左侧.（1）求抛物线的解析式；（2）如图1，当BM ：MQ =3：5时，求点N 的坐标；（3）如图2，当点Q 恰好在y 轴上时，P 为直线1l 下方的抛物线上一动点，连接PQ ，PO ，其中PO 交1l 于点E ，设△OQE 的面积为1S ，△PQE 的面积为2S ，求12S S 的最大值.第6题图【推荐区域：安徽陕西】【参考答案】解：（1）由题意得0b 2124c =ìïïí-=ï´ïî，，解得01c b =ìí=-î，，∴抛物线的解析式为y =214x -x ；（2）如解图，过点M ，Q 作MD ⊥x 轴，QH ⊥x 轴分别于点D ，H ，第6题解图∴DM ∥HQ ，∴△BDM ∽△BHQ ，∴BM BQ =DM HQ ，∴38=2DM ，∴DM =34，∴点M 的纵坐标为-34，代入y =34x 2-x 中，解得x M =1或x M =3，∵点M 在抛物线对称轴的左侧，∴x M =1，∴点M （1，-34），设直线BM 的解析式为y =kx +b 1，将点M （1，-34）和点B （2，0）代入，得113=402k b k b ì-+ïíï=+î，，解得13=432k b ìïïíï=-ïî，，∴直线BM 的解析式为y =2343-x ，联立2143342y x x y x ì=-ïïíï=-ïî，，解得134x y =ìïí=-ïî，或63x y =ìí=î，，∵点N 在对称轴的右侧，∴点N （6，3）；（3）由题意可知，点Q 的坐标为（0，-2），设点P （m ，14m 2-m ），由题意得直线y OP =（14m -1）x ，直线l 1的解析式为y BQ =x -2，联立1(1)42y m x y x ì=-ïíï=-î，，∴点E 的横坐标为x E =88m -，∴S 1=21OQ ·x E =21×2×m -88=m-88，S 2=21OQ ·(P E x x -）=21×2（m -m-88）=m m m ---8882，∴22188888S m m m S m ---=-=1812-+-m m =1)4812+--m （，∵81-＜0，∴当m =4时，12S S 有最大值，最大值为1，∴12S S 的最大值为1.。

中考题型训练——网格作图1.(07．云南）(6分）如图，在所给网格图(每小格均为边长是１的正方形)中完成下列各题：（１)作出格点△AＢC关于直线ＤE对称的△A1B1Ｃ1； (２)作出△A1B1C１绕点Ｂ1顺时针方向旋转90°后的△A２B１C2;（3)求△A2B1Ｃ2的周长；（第１题) (第2题)2.（06.云南)(７分)在如图的方格纸中,每个小正方形的边长都是１，△ABC与△Ａ１B1C1构成的图形是中心对称图形. （1)画出此中心对称图形的对称中心O; （２)画出将△Ａ１Ｂ1C1沿直线DE方向向上平移5格得到的△Ａ2B２C2;(3)要使△A２B ２Ｃ２与△CC1C２重合,则△A２B2C2绕点C2顺时针方向旋转,至少要旋转多少度?（不要求证明）3.（0５.云南)（７分)如图,梯形AＢMN是直角梯形．（1)请在图中拼上一个直角梯形,使它与梯形ABＭN构成一个等腰梯形;(3)将补上的直角梯形以点M为旋转中心,逆时针方向旋转180°,再向上平移一格,画出这个直角梯形(不要求写作法)(第3题) (第4题) 4．（０7.安徽）△ABC和点S在平面直角坐标系中的位置如图所示:(１）将△AＢC向右平移4个单位得到△A1B1C1，则点A1 、B1的坐标分别为和 .(2)将△AＢC绕点S按顺时针方向旋转９0°，画出旋转后的图形．5.（０7．江苏)如图,网格中每一个小正方形的边长为１个单位长度.(1)请在所给的网格内画出以线段AB,ＢC为边的菱形ABＣD；(2)填空:菱形ABCD的面积等于．(第5题）(第6题）6．（07.福州)如图的方格纸中,每个小正方形的边长都为1个单位的正方形，在建立平面直角坐标系后, △ABＣ的顶点均在格点上,点Ｃ的坐标为(４,-1）.(1)把△ABC向上平移5个单位后得到对应的△A１B1C1,画出△A1B1Ｃ1,并写出点C１的坐标;（２）以原点O为对称中心,再画出与△A１B1Ｃ１关于原点Ｏ对称的△Ａ2B2C2，并写出点Ｃ2的坐标.7.（０7.哈尔滨)△ABC在平面直角坐标系中的位置如图所示．（1)作出与△ABＣ关于y轴对称的△A１Ｂ1C;(２）将△ABＣ向下平移３个单位长度,画出平移后的△Ａ2Ｂ2C2.(第７题) (第8题)８.（０７.辽宁）如图, 在平面直角坐标系中,图错误!与图错误!关于点P成中心对称.(1)画出对称中心P，并写出点Ｐ的坐标;(2)将图形＼o＼ac（○,2)向下平移4个单位,画出平移后的图形错误!,并判断图形错误!与图形错误!的位置关系.（直接写出结果)９.（０７.安徽)如图，在直角坐标系中△ＡBC的A、B、Ｃ三点坐标为Ａ(7，1）、B(8，2）、C(９,0)．(1)请在图中画出△ABC的一个以点P(12,0)为位似中心,相似比为3的位似图形(要求与△ＡＢＣ同在P点一侧);（2)求线段BC的对应线段Ｂ′Ｃ′所在直线的表达式.(第９题） (第10题）10．(０７.长沙)如图是某设计师在方格纸中设计图案的一部分,请你帮他完成余下的工作: (1）作出关于直线AB的轴对称图形；（2）将你画出的部分连同原图形绕点O逆时针旋转90°;(3)发挥你的想象,给得到的图案适当涂上阴影,让图案变得更加美丽．1１.(０7．海南)在如图的方格纸中,△ABC的顶点坐标分别为A（－２，5)、Ｂ(-４，１)和C（-1,3）.（1)作出△ＡＢC关于x轴对称的△A1B1C1，并写出点Ａ、B、Ｃ的对称点A1、B1、C1的坐标；（２)作出△ABＣ关于原点Ｏ对称的△A2Ｂ2C２,并写出点A、B、Ｃ的对称点A2、B2、C2的坐标;（３）试判断:△Ａ1Ｂ1Ｃ１与△Ａ2B2Ｃ2是否关于y轴对称（只需写出判断结果）(第11题) （第12题）１2．(07.青海)如图所示,图错误!和图错误!中的每个小正方形的边长都为1个单位长度．(1）将图错误!中的格点△AＢC（顶点都在网格线交点的三角形叫格点三角形）向在平移2个单位长度得到△A1B1C1,请你在图中画出△A1Ｂ1C1;(2)在图错误!中画一个与格点△AＢC相似的格点△A２B2C2，且△A2B2Ｃ２与△ABC的相似比为2：１．１3.（07．广西)如图，在正方形网格中,△ＡＢC的三个顶点Ａ、B、C均在格点上，将△ABC向右平移5格,得到△Ａ1Ｂ１Ｃ1,再将△A1B１Ｃ1绕点B1按顺时针方向旋转90°，得到△A２Ｂ２C2.（1)请在网格中画出△A1Ｂ1Ｃ1和△A2Ｂ２C2（不要求写画法）(2)画出△Ａ１B1C1和△A2B2Ｃ２后,填空：∠C1B1Ｃ2= 度，∠A2＝度.（第1３题）１４.(0６.成都)如图,在平面直角坐标系中,点B的坐标为（-１，-１).(1）把△ABC向左平移8格后得到△Ａ1B1C１,画出△A１B1Ｃ1并写出点Ｂ１的坐标; (２）把△ABＣ绕点C按顺时针方向旋转９0°后得到△Ａ２B２C，画出△A2Ｂ2Ｃ并写出点B2的坐标；(3）把△AＢC以点Ａ为位似中心放大，使放大前后对应边长的比为1:2,画出△AB3C3.(第1４题）１5.(0６.广东)如图，图中的小正方形是边长为1的正方形,△AＢC与是关于O为位似中心的位似图形,它们的顶点都在小正方形的顶点上．(1)画出位似中心点O;(2)求出△ABC与的位似比；（３）以点Ｏ为位似中心,再画一个△A1B1C1，使它与△ABＣ的位似比为1.5；。

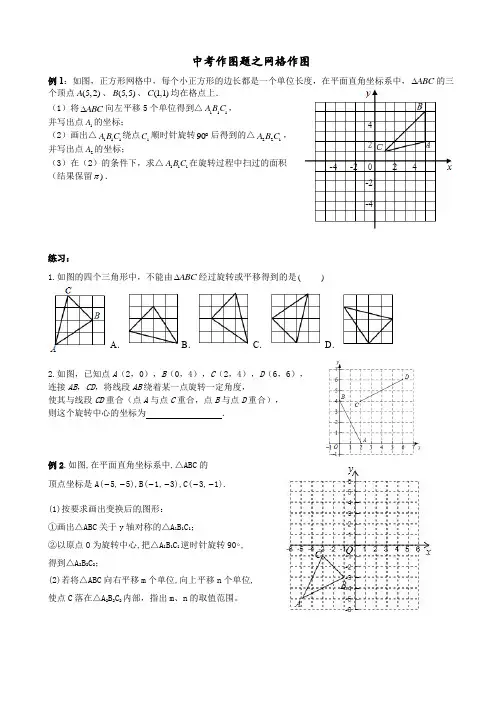

中考作图题之网格作图例1：如图，正方形网格中，每个小正方形的边长都是一个单位长度，在平面直角坐标系中，ABC ∆的三个顶点(5,2)A 、(5,5)B 、(1,1)C 均在格点上． （1）将ABC ∆向左平移5个单位得到△111A B C ， 并写出点1A 的坐标；（2）画出△111A B C 绕点1C 顺时针旋转90︒后得到的△221A B C ， 并写出点2A 的坐标；（3）在（2）的条件下，求△111A B C 在旋转过程中扫过的面积（结果保留)π． 练习：1.如图的四个三角形中，不能由ABC ∆经过旋转或平移得到的是( )A ．B ．C ．D ．2.如图，已知点A （2，0），B （0，4），C （2，4），D （6，6）， 连接AB ，CD ，将线段AB 绕着某一点旋转一定角度， 使其与线段CD 重合（点A 与点C 重合，点B 与点D 重合）， 则这个旋转中心的坐标为 ．例2.如图,在平面直角坐标系中,△ABC 的 顶点坐标是A(−5,−5),B(−1,−3),C(−3,−1). (1)按要求画出变换后的图形： ①画出△ABC 关于y 轴对称的△A 1B 1C 1；②以原点O 为旋转中心,把△A 1B 1C 1逆时针旋转90∘, 得到△A 2B 2C 2；(2)若将△ABC 向右平移m 个单位,向上平移n 个单位, 使点C 落在△A 2B 2C 2内部，指出m 、n 的取值范围。

练习：3.如图，在正方形网格中，ABC ∆的顶点在格点上，请仅用无刻度直尺完成以下作图. （1）在图1中，作ABC ∆关于点O 对称的'''A B C ∆；（2）在图2中，作ABC ∆绕点A 顺时针旋转一定角度后，顶点仍在格点上的'''A B C ∆.4.如图，将正方形网格放置在平面直角坐标系中，其中，每个小正方形的边长均为1，点A ，B ，C 的坐标 分别为A （0，3），B （﹣1，1），C （3，1）．△A 'B 'C ′是△ABC 关于x 轴的对称图形，将△A 'B 'C '绕点 B '逆时针旋转180°，点A '的对应点为M ，则点M 的坐标为 ．例3.如图,在边长为1个单位长度的小正方形组成的12×12网格中,给出格点△ABC (顶点是网格线的交点). (1) 将△ABC 向左平移6个单位,再向下平移5单位, 请画出平移后的△A 1B 1C 1；(2) 以点O 为位似中心,将△ABC 缩小为原来的21, 得到△A 2B 2C 2,请画出△A 2B 2C 2,并求出A 2O 的长度。

专题2 网格类作图题中考题型训练1．（2022•荆州）如图，在10×10的正方形网格中，小正方形的顶点称为格点，顶点均在格点上的图形称为格点图形，图中△ABC为格点三角形．请按要求作图，不需证明．（1）在图1中，作出与△ABC全等的所有格点三角形，要求所作格点三角形与△ABC有一条公共边，且不与△ABC重叠；（2）在图2中，作出以BC为对角线的所有格点菱形．2．（2022•宁波）图1，图2都是由边长为1的小等边三角形构成的网格，每个小等边三角形的顶点称为格点，线段AB的端点均在格点上，分别按要求画出图形．（1）在图1中画出等腰三角形ABC，且点C在格点上．（画出一个即可）（2）在图2中画出以AB为边的菱形ABDE，且点D，E均在格点上．3．（2022•丽水）如图，在6×6的方格纸中，点A，B，C均在格点上，试按要求画出相应格点图形．（1）如图1，作一条线段，使它是AB向右平移一格后的图形；（2）如图2，作一个轴对称图形，使AB和AC是它的两条边；（3）如图3，作一个与△ABC相似的三角形，相似比不等于1．4．（2022•衢州）如图，在4×4的方格纸中，点A，B在格点上．请按要求画出格点线段（线段的端点在格点上），并写出结论．（1）在图1中画一条线段垂直AB．（2）在图2中画一条线段平分AB．5．（2022•长春）图①、图②、图③均是5×5的正方形网格，每个小正方形的边长均为1，其顶点称为格点，△ABC的顶点均在格点上．只用无刻度的直尺，在给定的网格中，按下列要求作图，保留作图痕迹．（1）网格中△ABC的形状是；（2）在图①中确定一点D，连结DB、DC，使△DBC与△ABC全等；（3）在图②中△ABC的边BC上确定一点E，连结AE，使△ABE∽△CBA；（4）在图③中△ABC的边AB上确定一点P，在边BC上确定一点Q，连结PQ，使△PBQ∽△ABC，且相似比为1：2．6．（2022•湖北）已知四边形ABCD为矩形，点E是边AD的中点，请仅用无刻度的直尺完成下列作图，不写作法，保留作图痕迹．（1）在图1中作出矩形ABCD的对称轴m，使m∥AB；（2）在图2中作出矩形ABCD的对称轴n，使n∥AD．7．（2022•江西）如图是4×4的正方形网格，请仅用无刻度的直尺按要求完成以下作图（保留作图痕迹）．（1）在图1中作∠ABC的角平分线；（2）在图2中过点C作一条直线l，使点A，B到直线l的距离相等．8．（2023•锡山区校级模拟）如图，在每个小正方形的边长为1的网格中，△ABC的顶点A，C均落在格点上，点B在网格线上．（Ⅰ）线段AC的长等于；（Ⅱ）以AB为直径的半圆的圆心为O，在线段AB上有一点P，满足AP＝AC．请用无刻度的直尺，在如图所示的网格中，画出点P．9．（2023•鄞州区校级一模）如图，在6×6的方格纸中，每个小正方形的边长为1，点A，B均在格点上，在图1和图2中分别画出一个以点A，B为顶点且另两个顶点均在格点上的正方形，并分别求出其周长．10．（2023•衢州模拟）如图在7×7的方格中，有两个格点A、B．请用无刻度的直尺按要求画图．（1）在图1中画线段AB中点C；（2）在图2中在线段AB上找一点D，使AD：DB＝1：2．11．（2023•宁波模拟）作图题（1）填空：如果长方形的长为3，宽为2，那么对角线的长为．（2）如图，正方形网格中的每个小正方形边长都为1，每个小正方形的顶点叫格点，以格点为顶点（端点），分别按下列要求画图（不要求写画法和证明，但要标注顶点）．①在图1中，画一个面积为4的菱形，且邻边不垂直．②在图2中，画平行四边形ABCD，使∠A＝45°，且面积为6．12．（2023•杨浦区一模）新定义：由边长为1的小正方形构成的网格图形中，每个小正方形的顶点称为格点．如图，已知在5×5的网格图形中，△ABC的顶点A、B、C都在格点上．请按要求完成下列问题：（1）S△ABC＝；sin∠ABC＝；（2）请仅用无刻度的直尺在线段AB上求作一点P，使S△ACP＝S△ABC．（不要求写作法，但保留作图痕迹，写出结论）13．（2023•武汉模拟）如图是由小正方形组成的7×6网格，每个小正方形的顶点叫做格点．仅用无刻度的直尺在给定网格中完成画图．（1）在图（1）中，A，B，C三点是格点，画经过这三点的圆的圆心O，并在该圆上画点D，使AD＝BC；（2）在图（2）中，A，E，F三点是格点，⊙I经过点A．先过点F画AE的平行线交⊙I于M，N两点，再画弦MN的中点G．14．（2023•乌鲁木齐一模）请仅用无刻度的直尺在网格中完成下列作图，保留作图痕迹，不写作法．（1）图①是由边长为1的小等边三角形构成的网格，△ABC为格点三角形．在图①中，画出△ABC中AB边上的中线CM；（2）如图②，四边形ABCD中，AD∥BC，∠A＝∠D，画出BC边的垂直平分线n．15．（2023•靖江市校级模拟）如图是由小正方形组成的9×7网格，每个小正方形的顶点叫做格点，A，B，C三个格点都在圆上．仅用无刻度的直尺在给定网格中完成画图，画图过程用虚线表示．（1）画出该圆的圆心O，并画出劣弧的中点D；（2）画出格点E，使EA为⊙O的一条切线，并画出过点E的另一条切线EF，切点为F．16．（2023•九台区模拟）图①、图②、图③均是4×4的正方形网格，每个小正方形的顶点称为格点，小正方形的边长为1，点A、B、C均在格点上．只用无刻度的直尺，在给定的网格中，按照要求作图（保留作图痕迹）．（1）在图①中作△ABC的中线BD．（2）在图②中作△ABC的高BE．（3）在图③中作△ABC的角平分线BF．17．（2023•迁安市模拟）如图是由边长为1的小正方形组成的网格，△ABC的顶点均在格点上．仅用无刻度的直尺在给定网格中完成画图，画图过程用虚线表示，画图结果用实线表示．（1）在图（1）中画△ABC的高CH；（2）在图（1）的线段AC上画一点D，使得S△ABD：S△CBD＝2：3；（3）在图（2）中C点的右侧画一点F，使∠FCA＝∠BCA且CF＝2．18．（2022•碧江区校级一模）操作理解，解答问题．（1）如图1：已知△ABC，AB＝AC，直线CD∥AB；①完成作图：以点A为圆心，AB长为半径画弧，交直线CD于点P，连接PB．②试判断①中∠ABP与∠BAC的数量关系，并证明你的结论．（2）如图2：已知△ABC是格点三角形，点C在直线n上，且n∥AB；在直线n上画出点P，连接PB，使得∠PBA＝∠CAB．（不用尺规作图）19．（2022•丽水模拟）图1，图2是两张形状和大小完全相同的方格纸，方格纸中每个小正方形的边长均为1，线段AC的两个端点均在小正方形的顶点上．（1）在图1中画出一个以AC为底边的等腰△ABC，使点B落在格点上．（2）在图2中画出一个以AC为对角线且面积为6的格点矩形ABCD（顶点均在格点上）．20．（2022•婺城区校级模拟）如图，在4×4的方格中，点A，B，C为格点，利用无刻度的直尺画出满足以下条件的图形（保留必要的辅助线）．（1）在图1中画△ABC的中线BE．（2）在图2中标注△ABC的外心O并画出其外接圆的切线CP．21．（2022•海陵区校级三模）如图（1）（2），在每个小正方形的边长为1的网格中，△ABC的顶点A，B，C均落在格点上，以AB为直径的半圆的圆心为O，请用无刻度的直尺，在如图（1）图（2）所示的网格中，在半圆O上画出点P，连接AP，使AP平分∠CAB．22．（2022•吉安模拟）如图，在正方形网格中，△ABC的顶点在格点（网格线的交点）上，请仅用无刻度直尺完成以下作图．（保留作图痕迹）（1）在图1中作△ABC的重心．（2）在图2中作∠AGB＝∠ACB，且G是格点．23．（2022•绿园区校级模拟）如图①，②，③中每个小正方形的边长均为1．△ABC的顶点A，B均落在小正方形的顶点上，点C在小正方形的边上，以AC为直径的半圆的圆心为O．请用无刻度的直尺按要求画图．（1）如图①，在半圆上确定点D，使OD∥AB．（2）如图②，在线段AB的延长线上确定点E，使AE＝AC．（3）如图③，在线段AC上确定点F，使AF＝AB．24．（2022•南关区校级模拟）图①、图②、图③均是6×6的正方形网格，每个小正方形的边长均为1，每个小正方形的顶点称为格点，ABC的顶点均在格点上，只用无刻度的直尺，在给定的网格中，按下列要求作图．（不写作法，保留画图痕迹）（1）在图①中，在BC上画一点D，使S△ABD＝S△ACD．（2）在图②中，在BC上画一点E，使S△ABE：S△ACE＝2：3．（3）在图③中，在ABC内画一点F，使S△ACF：S△ABF：S△BCF＝2：3：3.25．（2022•长春模拟）图①、图②分别是10×8的网格，网格中每个小正方形的边长均为1，A、B两点在小正方形的格点上，请在图①、图②中各取一点（点C必须在小正方形的格点上），使以A、B、C为顶点的三角形分别满足下列要求．（1）在图①中画一个△ABC，使∠ACB＝90°，面积为5；（2）在图②中画一个△ABC，使BA＝BC，∠ABC为钝角，并求△ABC的周长．26．（2022•二道区校级二模）图①、图②、图③均是6×6的正方形网格，每个小正方形的边长为1，每个小正方形的顶点称为格点，线段AB、EF、MN的端点均在格点上，只用无刻度的直尺，在给定的网格中，按下列要求画图．（1）在图①中，画∠ADB＝45°；（2）在图②中，画∠APB＝45°，且点P在线段EF上；（3）在图③中，画∠AQB＝45°，且点Q在线段MN上.27．（2022•香坊区校级三模）如图1、2是两张形状和大小完全相同的方格纸，方格纸中每个小正方形的边长均为1，线段AC的两个端点均在小正方形的顶点上．（1）在图1中画出以AC为底边的等腰直角三角形ABC，点B在小正方顶点上；（2）在图2中画出以AC为腰的等腰三角形ACD，点D在小正方形的顶点上，且△ACD的面积为8，并直接写出tan A的值．28．（2022•瑞安市校级三模）如图是由边长为1的小正六边形构成的网格图，网格上的点称为格点．已知格点线段AB，利用网格图，仅用无刻度的直尺来完成下面几何作图．（1）请在图①中作一个格点等腰三角形△ABC；（2）请在图②在线段AB上求作点P，使得AP：BP＝3：4．（要求：不写作法但保留作图痕迹）29．（2022•江夏区模拟）用无刻度直尺作图：（1）如图1，在AB上作点E，使∠ACE＝45°；（2）如图1，点F为AC与网格的交点，在AB上作点D，使∠ADF＝∠ACB；（3）如图2，在AB上作点N，使＝．（4）如图2，在AB上作点M，使∠ACM＝∠ABC.30．（2022•阿城区模拟）如图，在每个小正方形的边长均为1的方格纸中，线段AB和线段DE，点A、B、D、E均在小正方形的顶点上．（1）在方格纸中画出以AB为底边的等腰三角形ABC，使△ABC的面积为10，点C在小正方形的顶点上，直接写出tan∠ABC的值；（2）在方格纸中画出钝角三角形DEF，使∠DEF＝45°，点F在小正方形的顶点上．31．（2022•长春模拟）图①、图②、图③均是5×5的正方形网格，每个小正方形的边长均为1，每个小正方形的顶点称为格点，点A、B均在格点上．在图①、图②、图③中，只用无刻度的直尺，在给定的网格中按要求作图，所画图形的顶点均在格点上．（1）在图①中，画等腰三角形ABC，使其面积为3．（2）在图②中，画等腰直角三角形ABD，使其面积为5．（3）在图③中，画平行四边形ABEF，使其面积为9．32．（2022•朝阳区校级模拟）如图在8×8的网格中，每个小正方形的顶点叫做格点．四边形ABCD的顶点在格点上，用无刻度的直尺在网格中完成下列画图，保留必要的作图痕迹，不要求说明理由．（1）如图1，过点A作线段AF，使AF∥DC，且AF＝DC．（2）如图2，在四边形ABCD边上求作一点E，使点E与四边形ABCD某一顶点连线，能把该四边形分成的两部分恰好拼成一个无缝隙、不重叠的三角形．（画一个即可）（3）如图3，在边AB上求作一点G，使∠AGD＝∠BGC．。

一、选择题（每题3分，共30分）1. 下列图形中，不属于网格图形的是（）A. 矩形B. 菱形C. 三角形D. 圆形2. 在网格纸上，一个长为4个格子的正方形和一个长为3个格子的正方形组成的图形，其周长为（）A. 14B. 16C. 18D. 203. 在一个网格纸上，一个正方形的边长是4个格子，那么它的面积是（）A. 16平方厘米B. 12平方厘米C. 8平方厘米D. 4平方厘米4. 在网格纸上，一个长方形的长是6个格子，宽是4个格子，那么它的面积是（）A. 24平方厘米B. 20平方厘米C. 18平方厘米D. 16平方厘米5. 在网格纸上，一个三角形的一个顶点在格点（2，3），另外两个顶点分别在格点（4，5）和（5，6），那么这个三角形的面积是（）A. 2.5平方厘米B. 3.5平方厘米C. 4.5平方厘米D. 5.5平方厘米6. 下列关于网格图形的说法正确的是（）A. 所有网格图形都是轴对称图形B. 所有网格图形都是中心对称图形C. 网格图形的对称轴可以是任意一条直线D. 网格图形的对称中心可以是任意一个点7. 在网格纸上，一个平行四边形的对角线相交于点O，如果OA的长度是3个格子，OB的长度是4个格子，那么这个平行四边形的面积是（）A. 12平方厘米B. 15平方厘米C. 18平方厘米D. 20平方厘米8. 下列关于网格图形的周长计算方法错误的是（）A. 计算所有边的长度之和B. 计算相邻边的长度之和的两倍C. 计算对边长度之和的两倍D. 计算对角线长度之和9. 在网格纸上，一个正方形的边长是5个格子，那么它的对角线长度是（）A. 10个格子B. 11个格子C. 12个格子D. 13个格子10. 下列关于网格图形的面积计算方法错误的是（）A. 计算所有边的长度乘积B. 计算相邻边的长度乘积C. 计算对边长度乘积D. 计算对角线长度乘积二、填空题（每题4分，共20分）11. 在网格纸上，一个长方形的长是6个格子，宽是4个格子，那么它的面积是____平方厘米。

初三数学专题复习【基础训练】1．如图，边长为1的小正方形构成的网格中，半径为1的⊙O的圆心O在格点上，则tan∠BED 等于．2．如图，在正方形网格（每个小正方形的边长都是1）中，若将△ABC沿A﹣D的方向平移AD 长，得△DEF（B、C的对应点分别为E、F），则BE长为．3．如图，在4×4的网格纸中，△ABC的三个顶点都在格点上．现要在这张网格纸中找出一格点作为旋转中心，绕着这个中心旋转后的三角形的顶点也在格点上，若旋转前后的两个三角形构成中心对称图形，那么满足条件的旋转中心有个．4．如图，∠AOB是放置在正方形网格中的一个角，则cos∠AOB的值是．5．已知：△ABC在直角坐标平面内，三个顶点的坐标分别为A（0，3）、B（3，4）、C（2，2）（正方形网格中每个小正方形的边长是一个单位长度）．（1）△ABC向下平移4个单位长度得到的△A1B1C1，点C1的坐标是；（2）以点B为位似中心，在网格内画出△A2B2C2，使△A2B2C2与△ABC位似，且位似比为2：1，点C2的坐标是；（画出图形）（3）△A2B2C2的面积是平方单位．【典型例题】例1．（1）如图所示的网格是正方形网格，则∠BAC﹣∠DAE＝°（点A，B，C，D，E是网格线交点）．（2）10个全等的小正方形拼成如图所示的图形，点P、X、Y是小正方形的顶点，Q是边XY一点．若线段PQ恰好将这个图形分成面积相等的两个部分，则的值为．例2．如图是4×4的正方形网格，每个小正方形的边长均为1且顶点称为格点，点A，B均在格点上．在网格中建立平面直角坐标系，且A（﹣1，1），B（1，2）．如果点C也在此4×4的正方形网格的格点上，且△ABC是等腰三角形，那么当△ABC的面积最大时，点C的坐标为．例3．如图，每个小正方形的边长都是1的方格纸中，有线段AB和线段CD，点A、B、C、D的端点都在小正方形的顶点上．（1）在方格纸中画出一个以线段AB为一边的菱形ABEF，所画的菱形的各顶点必须在小正方形的顶点上，并且其面积为20．（2）在方格纸中以CD为腰画出等腰三角形CDK，点K在小正方形的顶点上，且∠KCD＝45°．（3）在（1）、（2）的条件下，连接EK，请直接写出线段EK的长．例4．定义：如果一个直角三角形的两条直角边的比为1：2，那么这个三角形叫做“半正切三角形”．（1）如图①，正方形网格中，已知格点A，B，在格点C，D，E，F中，与A，B能构成“半正切三角形”的是点；（2）如图②，△ABC（BC＜AC）为“半正切三角形”，点M在斜边AB上，点D在边AC上，将射线MD绕点M逆时针旋转90°，所得射线交边BC于点E，连接DE．小彤发现：若M为斜边AB的中点，则△DEM一定为“半正切三角形”．请判断“小彤发现”是否正确？并说明理由；【巩固练习】1．如图，在5×4的正方形网格中，每个小正方形的边长都是1，△ABC的顶点都在这些小正方形的顶点上，则sin∠BAC的值为．2．如图，A、B、C三点在正方形网格线的交点处，若将△ACB绕着点A逆时针旋转得到△AC′B′，使点B′落在射线AC上，则cos∠B′CB的值为．3．如图所示的网格是正方形网格，点A，B，C，D均落在格点上，则∠BAC+∠ACD＝°．4．如图在8×8的正方形网格中，△ABC的顶点在边长为1的小正方形的顶点上．（1） 填空：∠ABC＝，BC＝．（2）若点A在网格所在的坐标平面里的坐标为（1，﹣2），请你在图中找出一点D，并作出以A、B、C、D四个点为顶点的平行四边形，求出满足条件的D点的坐标．5．已知△ABC中，AB＝，AC＝，BC＝6（1）如图1，点M为AB的中点，在线段AC上取点N，使△AMN与△ABC相似，求线段MN 的长；（2）如图2，是由100个边长为1的小正方形组成的10×10的正方形网格，设顶点在这些小正方形顶点的三角形为格点三角形．①请你在所给的网格中画出格点△A1B1C1与△ABC全等（画出一个即可，不需证明）②试直接写出所给的网格中与△ABC相似且面积最大的格点三角形的个数，并画出其中一个（不需证明）．6．在如图9×9的网格中，横纵坐标均为整数的点叫做格点，例如：A（1，1）、B（8，3）都是格点，E、F为小正方形边的中点，C为AE、BF的延长线的交点．（1）AE的长等于；（2）若点P在线段AC上，点Q在线段BC上，且满足AP＝PQ＝QB，无需画图，直接写出P、Q两点的坐标．7．如图是由边长相等的小正方形组成的网格，点A、B均在格点上．（1）在网格中，用无刻度的直尺画等腰直角三角形ACB．使∠ACB＝90；（2）在（1）的条件下，点D在AC上（点D可以不在格点上）．在网格中，用无刻度的直尺画出∠CBD，使tan∠CBD＝．8．按要求作图，不要求写作法，但要保留作图痕迹．（1）如图1，A为⊙O上一点，请用直尺（不带刻度）和圆规作出⊙O的内接正方形；（2）我们知道，三角形具有性质：三边的垂直平分线相交于同一点，三条角平分线相交于一点，三条中线相交于一点，事实上，三角形还具有性质：三条高所在直线相交于一点．请运用上述性质，只用直尺（不带刻度）作图．①如图2，在▱ABCD中，E为CD的中点，作BC的中点F．②如图3，在由小正方形组成的4×3的网格中，△ABC的顶点都在小正方形的顶点上，作△ABC的高AH．9．如图，半圆O的直径AB＝5cm，点M在AB上且AM＝1cm，点P是半圆O上的动点，过点B 作BQ⊥PM交PM（或PM的延长线）于点Q．设PM＝xcm，BQ＝ycm．（当点P与点A或点B 重合时，y的值为0）小石根据学习函数的经验，对函数y随自变量x的变化而变化的规律进行了探究．下面是小石的探究过程，请补充完整：（1）通过取点、画图、测量，得到了x与y的几组值，如下表：x/cm1 1.52 2.53 3.54y/cm0 3.7 3.8 3.3 2.5（2）建立平面直角坐标系，描出以补全后的表中各对对应值为坐标的点，画出该函数的图象；（3）结合画出的函数图象，解决问题：当BQ与直径AB所夹的锐角为60°时，PM的长度约为cm．10.如图，网格中每个小正方形边长为1，△ABC的顶点都在格点上．将△ABC向左平移2格，再向上平移3格，得到△A′B′C′．（1）请在图中画出平移后的△A′B′C′；（2）画出平移后的△A′B′C′的中线B′D′（3）若连接BB′，CC′，则这两条线段的关系是________（4）△ABC在整个平移过程中线段AB 扫过的面积为________（5）若△ABC与△ABE面积相等，则图中满足条件且异于点C的格点E共有______个。

2020年中考数学复习精选练习题型集训(9)——网格作图杭州温州宁波绍兴嘉兴、舟山湖州台州金华衢州2018年第20题第20题第20题8分8分8分2019年第20题第20题第20题第20题第19题8分8分8分8分6分1.(2019·衢州)如图，在4×4的方格纸中，△ABC的三个顶点都在格点上．(1)在图1中画出线段CD，使CD⊥CB，其中D 是格点．(2)在图2中画出平行四边形ABEC，其中E是格点．解：(1)线段CD即为所求；(2)平行四边形ABEC即为所求．2．(2019·温州)如图，在7×5的方格纸ABCD中，请按要求画图，且所画格点三角形与格点四边形的顶点均不与点A，B，C，D重合．(1)在图1中画一个格点△EFG，使点E，F，G分别落在边AB，BC，CD上，且∠EFG＝90°.(2)在图2中画一个格点四边形MNPQ，使点M，N，P，Q分别落在边AB，BC，CD，DA上，且MP ＝NQ.解：(1)满足条件的△EFG，如图1，2所示．(2)满足条件的四边形MNPQ如图所示．3．(2019·嘉兴)在6×6的方格纸中，点A，B，C 都在格点上，按要求画图：(1)在图1中找一个格点D，使以点A，B，C，D 为顶点的四边形是平行四边形；(2)在图2中仅用无刻度的直尺，把线段AB三等分(保留画图痕迹，不写画法).解：(1)由勾股定理得：CD＝AB＝CD′＝ 5 ，BD＝AC＝BD″＝13 ，AD′＝BC＝AD″＝10 ；画出图形如图1所示；(2)如图2所示．4．(2019·宁波)图1，图2都是由边长为1的小等边三角形构成的网格，每个网格图中有5个小等边三角形已涂上阴影，请在余下的空白小等边三角形中，按下列要求选取一个涂上阴影：(1)使得6个阴影小等边三角形组成一个轴对称图形．(2)使得6个阴影小等边三角形组成一个中心对称图形．(请将两个小题依次作答在图1，图2中，均只需画出符合条件的一种情形)解：(1)如图1所示：6个阴影小等边三角形组成一个轴对称图形；(2)如图2所示：6个阴影小等边三角形组成一个中心对称图形．5．(2019·金华)如图，在7×6的方格中，△ABC 的顶点均在格点上．试按要求画出线段EF(E，F均为格点)，各画出一条即可．解：如图：从图中可得到AC边的中点在格点上设为E，过E作AB的平行线即可在格点上找到F，则EG平分BC；EC＝ 5 ，EF＝ 5 ，FC＝10 ，借助勾股定理确定F点，则EF⊥AC；借助圆规作AB的垂直平分线即可；。
