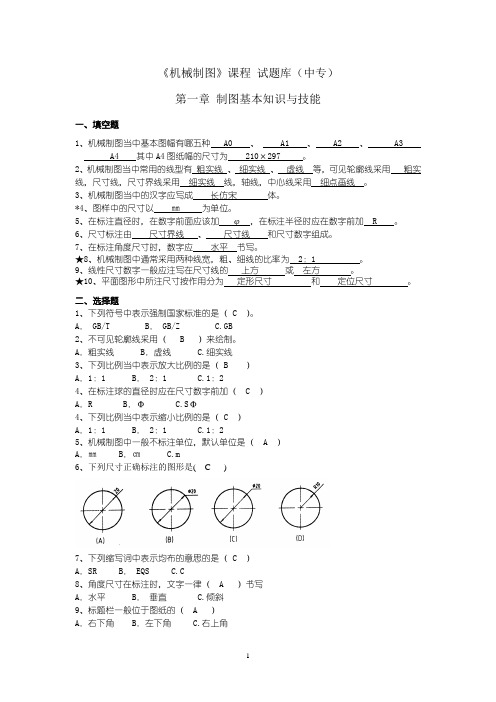

《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

( × )3、2：1是缩小比例。

( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

中职机械制图试题库及答案一、选择题1. 机械制图中，下列哪个选项是表示图纸比例的？A. A3图纸B. 1:1C. 图框D. 尺寸线答案：B2. 下列哪个选项是机械制图中常用的投影方法？A. 正投影B. 斜投影C. 透视投影D. 轴测投影答案：A3. 以下哪个选项表示尺寸线的箭头？A. 断面符号B. 箭头C. 点画线D. 波浪线答案：B4. 机械制图中，下列哪个选项表示尺寸线的延长线？A. 尺寸界线B. 尺寸线C. 尺寸数字D. 尺寸箭头答案：A5. 在机械制图中，下列哪个选项表示轴测图？A. 正视图B. 俯视图C. 左视图D. 轴测图答案：D二、填空题1. 机械制图中，图纸幅面大小通常有A0、A1、A2、______、A4等。

答案：A32. 在机械制图中，尺寸数字应标注在______上。

答案：尺寸线3. 下列投影方法中，______投影是机械制图中常用的一种投影方法。

答案：正投影4. 机械制图中，表示尺寸线的延长线的线段称为______。

答案：尺寸界线5. 在机械制图中，______是用来表示物体形状和尺寸的图形。

答案：视图三、判断题1. 在机械制图中，尺寸线与尺寸界线不能相交。

（）答案：√2. 机械制图中，箭头表示尺寸线的延长线。

（）答案：×3. 在机械制图中，尺寸数字可以标注在尺寸线的延长线上。

（）答案：√4. 机械制图中，正视图、俯视图和左视图统称为三视图。

（）答案：√5. 机械制图中，轴测图是一种投影图。

（）答案：√四、简答题1. 简述机械制图中尺寸标注的基本规则。

答案：尺寸标注的基本规则包括：- 尺寸数字应标注在尺寸线上，不得标注在尺寸界线之外；- 尺寸数字应清晰、准确，易于识别；- 尺寸线应与尺寸界线相接，不得相交；- 尺寸箭头应指向尺寸界线，表示尺寸线的延长；- 尺寸标注应遵循国家标准。

2. 简述机械制图中三视图的概念及其作用。

答案：三视图是指正视图、俯视图和左视图。

正视图是从物体的正面观察得到的图形，俯视图是从物体的上方观察得到的图形，左视图是从物体的左侧观察得到的图形。

《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．ΦΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

( × )3、2：1是缩小比例。

( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

( × )3、2：1是缩小比例。

( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

机械制图《机械制图》课程 试题库（中专）第一章制图基本知识与技能一、填空题1 机械制图当中基本图幅有哪五种 AO 、 A1、 A2 、 A3 A4 _______ 其中A4图纸幅的尺寸为210 X297。

2、 机械制图当中常用的线型有 粗实线、细实线、 虚线 等，可见轮廓线采用 粗实 线，尺寸线，尺寸界线采用 细实线 线，轴线，中心线采用 细点画线 。

3、 机械制图当中的汉字应写成 长仿宋体。

*4、图样中的尺寸以 mm 为单位。

5、在标注直径时，在数字前面应该加$，在标注半径时应在数字前加R6、尺寸标注由尺寸界线、 尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平 书写。

★ 8、机械制图中通常采用两种线宽，粗、细线的比率为 2 : 1二、选择题1下列符号中表示强制国家标准的是（ C ）。

A. GB/T B . GB/Z C.GB 2、 不可见轮廓线采用（ B ）来绘制。

A.粗实线 B .虚线 C. 细实线3、 下列比例当中表示放大比例的是（ B ） A. 1 : 1 B . 2 : 1 C.1: 24、 在标注球的直径时应在尺寸数字前加（C ）A. R B .① C.S ①4、 下列比例当中表示缩小比例的是（ C ） A. 1 : 1 B . 2 : 1 C.1: 25、 机械制图中一般不标注单位，默认单位是（ A ） A.m B .cmC.m6、 下列尺寸正确标注的图形是（C ）7、下列缩写词中表示均布的意思的是（ C ） A. SR B . EQS C.C8、 角度尺寸在标注时，文字一律（ A ）书写 A.水平B.垂直C.倾斜9、 标题栏一般位于图纸的（ A ）9、线性尺寸数字一般应注写在尺寸线的 上方 _____ 或 左方 _________ ★ 10、平面图形中所注尺寸按作用分为定形尺寸 __________ 禾廿 _________A.右下角 B .左下角 C. 右上角机械制图60机械制图60三、判断题1、国家制图标准规定，图纸大小可以随意确定（X ）2、 比例是指图样与实物相应要素的线性尺寸之比。

高三期末 <<机械制图 >>试题一、填空 (20 分 )1、比值是（）与（）相应要素线性尺寸之比。

优先选用（）2、三视图投影规律是（）、（）、（）。

3、投影法一般可分为两大类，一类叫做（）、一类叫做（）。

机械制图中广泛使用（）。

4 组合体尺寸包括（）、（）和（）5 剖视图按剖切范围分全剖视图、（）、（）。

7 断面图分为（）、（）。

其中（）是画在视图之外的图形，轮廓线用（）绘制。

8、外螺纹大径用（）绘制，齿轮分度圆用（）绘制。

二、判断题（ 10 分）1、机件的真实大小以图形中标注的尺寸数值为依据。

（）2、平行水平面的直线叫水平线。

（）3、画平面图形的顺序是：基准、连接线段、已知线段、中间线段。

（）4、可自由配置的视图是向视图图。

（）5、局部放大图的表达方式与原图形应一致。

（）6、肋、轮辐纵向剖切时仍应画出剖面符号。

（）7、半剖视图中视图与剖视的分界限是细点化线。

（）8、斜视图与局部视图都是向基本投影面投影得到的。

（）9、局部视图的断裂边界应以细波浪线表示，当所表示的局部视图是完整的，且外轮廓线又成封闭时，波浪线可省略不画。

（）10、M10 ×1 表示公称直径为10 mm,螺距 1 mm 的单线左旋细牙普通外螺纹。

（）三、选择题1、选择正确的俯视图。

（）(a)(b)(c)(d)2、选择正确的左视图。

（）3 选择正确的螺纹联接画法。

（）四、已知直线、平面的两面投影补全第三面投影。

五、已知两视图，求作第三视图。

六、在指定位置将主视图画成全剖视图。

七、画出轴的A-A 和 B-B 移出剖面图，槽深 4 ㎜，圆孔为通孔。

赠送以下资料考试知识点技巧大全一、考试中途应饮葡萄糖水大脑是记忆的场所，脑中有数亿个神经细胞在不停地进行着繁重的活动 ,大脑细胞活动需要大量能量。

科学研究证实 ,虽然大脑的重量只占人体重量的 2%-3%,但大脑消耗的能量却占食物所产生的总能量的 20%,它的能量来源靠葡萄糖氧化过程产生。

机械类专业（综合）课试题 第1页共5页机械制图试题(本卷满分100分，考试时间50分钟)题号 一 二 三 四 五 总分 得分得 分 评卷人 复核人 一、单项选择题（在下列各题选项中选出最符合题意的一项，将代表该选项的字母填入相应的答题卡内。

每小题3分，共6分）1. 选择正确的左视图（ ）。

A. B. C. D.2. 选择正确的左视图（ ）。

A. B. C. D.姓名 毕业院校 报考专业 准考证号…………………………………………装……………………………………………订……………………………………线………………………………………得分评卷人复核人二、双项选择题（每小题只有两个正确答案，将代表该选项的字母填入该题的答题卡内。

不选、错选、少选均不得分，全部选对得4分，共12分）3．下面关于剖视图正确的画法是（）。

A. B. C. D. E.4．下面关于断面图正确的画法是（）。

A. B. C. D.5．在下列五组视图中，正确的视图是（）。

A. B. C. D. E.机械类专业（综合）课试题第2页共5页得分评卷人复核人三、填空题（将答案写在答题纸相应的位置上，每空2分，共12分）6．三视图的投影规律是长对正、和宽相等。

7．投影面的平行线反映实长的投影具有真实性，另两个投影具有性；投影面的垂直线有两个投影反映真实性，另一个投影具有性。

8．重合剖面的轮廓线用线绘制；假想投影的轮廓线用线绘制。

9．可以自由配置的基本视图称为。

得分评卷人复核人四、读懂下列零件图，并回答问题。

（将答案写在答题纸相应的位置上，每空2分，共30分）10．此零件名称叫，材料是，主视图B-B采用了剖视图。

11．此零件左端面上有个普通螺纹孔，螺纹的公称直径为毫米，螺纹孔的深度为毫米，其径向定位尺寸是毫米。

12．Rc1/4是采用英寸制标注的螺纹，其深度尺寸是毫米。

13．图上孔Ǿ16H7的基本偏差代号是，标准公差等级是，下偏差是毫米，表面粗糙度Ra大小是微米。

机械类专业（综合）课试题 第1页共5页机械制图试题(本卷满分100分，考试时间50分钟)题号 一 二 三 四 五 总分 得分得 分 评卷人 复核人 一、单项选择题（在下列各题选项中选出最符合题意的一项，将代表该选项的字母填入相应的答题卡内。

每小题3分，共6分）1. 选择正确的左视图（ ）。

A. B. C. D.2. 选择正确的左视图（ ）。

A. B. C. D.姓名 毕业院校 报考专业 准考证号…………………………………………装……………………………………………订……………………………………线………………………………………得分评卷人复核人二、双项选择题（每小题只有两个正确答案，将代表该选项的字母填入该题的答题卡内。

不选、错选、少选均不得分，全部选对得4分，共12分）3．下面关于剖视图正确的画法是（）。

A. B. C. D. E.4．下面关于断面图正确的画法是（）。

A. B. C. D.5．在下列五组视图中，正确的视图是（）。

A. B. C. D. E.机械类专业（综合）课试题第2页共5页得分评卷人复核人三、填空题（将答案写在答题纸相应的位置上，每空2分，共12分）6．三视图的投影规律是长对正、和宽相等。

7．投影面的平行线反映实长的投影具有真实性，另两个投影具有性；投影面的垂直线有两个投影反映真实性，另一个投影具有性。

8．重合剖面的轮廓线用线绘制；假想投影的轮廓线用线绘制。

9．可以自由配置的基本视图称为。

得分评卷人复核人四、读懂下列零件图，并回答问题。

（将答案写在答题纸相应的位置上，每空2分，共30分）10．此零件名称叫，材料是，主视图B-B采用了剖视图。

11．此零件左端面上有个普通螺纹孔，螺纹的公称直径为毫米，螺纹孔的深度为毫米，其径向定位尺寸是毫米。

12．Rc1/4是采用英寸制标注的螺纹，其深度尺寸是毫米。

13．图上孔Ǿ16H7的基本偏差代号是，标准公差等级是，下偏差是毫米，表面粗糙度Ra大小是微米。

开课系部：数控技术系课程名称：机械制图（机械类专业）教材名称：《机械制图》第2版金大鹰主编机械工业出版社一、填空题1、在画三视图时，可见的轮廓线用线表示，看不见的轮廓线用表示，对称中心线用表示。

章节：1.2（第一章制图基本知识第2节制图的基本规定）题型：填空难度系数：1答案：（粗实线；细虚线；细点画线）2、一个完整的尺寸包括、、尺寸界线三个基本要素；章节：1.3（第一章制图基本知识第3节尺寸注法）题型：填空难度系数：1答案：（尺寸线；尺寸数字；）3、投影法分为（）（）两类。

章节：2.1（第二章正投影基础第一节投影法的基本概念）题型：填空难度系数：1答案：中心投影法平行投影法4、正投影的投影特性（）（）和类似性三种。

章节：2.1（第二章正投影基础第一节投影法的基本概念）题型：填空难度系数：1答案：显实性、积聚性、5、在三面投影体系中，三个投影面英文名称的简写为( )( )和W面。

章节：2.2（第二章正投影基础第二节三面视图）题型：填空难度系数：1答案：H面，V面，6、空间直线相对于投影面的位置共有三种情况，分别为：（）（）（）。

章节：2.4（第二章正投影基础第四节直线的投影）题型：填空难度系数：1答案：垂直、平行、倾斜7、投影面垂线中，（）线在V面上的投影积聚为一点。

章节：2.5（第二章正投影基础第五节平面的投影）题型：填空难度系数：1答案：正垂8、在投影面平行面中，正平面在（）面上的投影反映实形，在（）和W面上的投影积聚为一条直线。

章节：2.5（第二章正投影基础第五节平面的投影）题型：填空难度系数：1答案：Y、V9、在投影面平行线中，侧平线的（）面反映实长，另外投影分别平行于（）轴和Y轴。

章节：2.4（第二章正投影基础第四节直线的投影）题型：填空难度系数：1答案：侧Z10、点的X坐标为零时，点在，点的X、Y坐标为零时，点在Z轴上，点的三个坐标均为零时，点在,章节：2.3（第二章正投影基础第三节点的投影）题型：填空难度系数：1答案：W面上坐标原点上11、直线SA是水平线；直线BC是线；直线SB是一般位置线；直线AB是侧平线；平面SBC是面；章节：2.4（第二章正投影基础第四节直线的投影）题型：填空难度系数：2答案：正垂、正垂面、12、组合体的组合形式，一般分为叠加、（）、相贯和（）等。

中职生机械制图试题及答案二、多选题( )1、关于三视图，下列说法正确的是（）A、主、左视图可反应高B、俯、左视图可反映宽C、主、俯视图可反映长D、主、左视图可反映长( )2、主要用于表达物体外部结构形状的视图是（）A、基本视图B、向视图C、局部视图D、斜视图E、剖视图( )3、下列属于基本平面立体的是（）A、棱柱B、圆锥C、棱锥D、球体( )4、下列说法正确的是（）A、主视图能够反映物体的上、下、左、右方位。

B、平面中的尺寸根据所起作用不同分为定形尺寸和定位尺寸。

C、尺寸线用粗实线绘制，尺寸数字表示物体大小是物体的真实大小。

D、正等轴测投影图的轴间角是90°、135°和135°。

（）5、某同学要对下图所示平面图形进行手工抄绘，绘图之前对该图进行了认真分析和思考，以下分析及做法正确的是：Ａ.若在Ａ０图板上进行大图作业，具体操作程序是：图形分析→准备工具→贴图→绘图→尺寸标注→加粗描深→绘制图框线→检查修改→填写标题栏。

Ｂ.大图作业时，用丁字尺来画图中一系列垂直的轴线、轮廓线及尺寸线等；用三角板与丁字尺配合画一系列位置不同的水平轴线、轮廓线及尺寸线等。

Ｃ.尺寸分析：高度方向的尺寸基准是零件的下底面；５０既是定形尺寸，又是定位尺寸；４８、４０都是定形尺寸。

Ｄ.线段分析：Ｒ３０、Ｒ６０都是已知弧，因为既知道该弧的定形尺寸，又知道圆心的定位尺寸；Ｒ５、Ｒ１５都是连接弧。

Ｅ.最后加粗描深时，应将轮廓线加深为粗实线，尺寸线加深为细实线，两者的粗、细线宽之比为２∶1。

（）6、某零件图如图所示，其中有多处尺寸标注错误，不符合制图规定，以下分析及改正方式正确的是：Ａ.①②处的线性尺寸数字１７、５标注的方向不符合规定，应字头朝左，且在尺寸线的上方。

Ｂ.③处的尺寸线不能画在轮廓线的延长线上，且不能与轮廓线重合；④处的角度数字３０°应一律水平书写。

Ｃ.⑤处的线性尺寸数字１６应该写在尺寸线的上方；⑥处所标注的圆弧半径Ｒ８的尺寸线没通过圆心，应该通过圆心。
