泵房设备安装施工方案1. 引言泵房是供水系统中重要的设施，用于提供给用户稳定可靠的水源。
泵房设备安装施工方案是确保泵房设备安装符合规范要求，保证其正常运行的重要文件。
本文档将详细介绍泵房设备的安装施工方案。
2. 泵房设备安装前准备工作在开始安装泵房设备之前，需要进行以下准备工作：2.1 设计方案审核对于泵房设备的安装工作，需要首先对设计方案进行审核。
审核内容包括泵房的布置设计、主要设备的选型和布置等。
确保设计方案符合相关标准和规范要求。
2.2 安装场地准备泵房设备安装场地的准备工作包括清理场地，确保场地平整、洁净，并且满足设备安装需要的基础条件。
例如，确保地面强度和承重能力满足设备的要求。
2.3 材料和工具准备准备好安装泵房设备所需的材料和工具，包括但不限于管道、阀门、法兰、螺栓、密封垫等。
确保材料和工具的质量符合要求，并提前做好检查和验收工作。
3. 泵房设备安装步骤在进行泵房设备安装时，需要按照以下步骤进行操作：3.1 安装基础设施首先，进行泵房基础设施的准备工作。
这包括安装基础设施，例如地基、地板、墙壁等。
确保基础设施的坚固稳定，能够承受设备的重量和振动。
3.2 安装管道系统接下来，安装泵房的管道系统。
首先确定管道系统的布局和连接方式，然后按照设计方案进行安装。
确保管道系统的连接牢固，无渗漏，并且符合相关管道标准。
3.3 安装泵房设备在完成管道系统的安装后，进行泵房设备的安装工作。
首先安装主要的泵设备，然后按照设备的布置要求，安装辅助设备和控制系统。
进行设备的接线和调试工作。
3.4 管道系统试压和泵设备调试在完成泵房设备的安装后，进行管道系统的试压和泵设备的调试工作。
先进行管道系统的试压，确保其能够承受正常工作压力而不发生泄漏。
然后进行泵设备的调试工作，确保设备能够正常启停、运行。
4. 安装施工质量控制为了保证泵房设备的安装施工质量，需要进行以下质量控制工作：4.1 施工现场管理对泵房设备安装施工现场进行严格管理，包括施工人员的安全意识和技术素质培训，施工现场的整洁和安全措施，以及施工记录和报验工作。
青岛捷润液体化工码头库区一期工程设备安装与调试方案编制：审核：山东省显通安装有限公司捷润液体化工项目部二○一四年四月十七日目录1、适用范围 (1)2、编制依据 (1)2.1 设计图纸 (1)2.2 国家统一标准及规范 (1)3、工程概述 (1)3.1 工程简介 (1)3.2工程特点 (1)3.3 主要工程内容 (2)4、施工机具、人力配备 (3)4.1施工机具准备 (3)4.2施工人力配备 (3)5、施工准备 (4)5.1技术准备 (4)5.2设备开箱检查和保管 (4)5.3泵基础验收 (5)6、设备安装施工 (5)6.1泵安装 (5)6.2静止设备安装 (5)7、各项施工保证措施 (8)7.1施工质量保证措施 (10)7.2质量控制 (11)7.3施工安全保证措施 (12)7.4文明施工组织措施 (13)1、适用范围本方案仅适用于青岛捷润液体化工码头库区一期工程泵房设备安装工程施工。
2、编制依据2.1 设计图纸山东齐鲁石化工程有限公司提供的施工图纸、设计说明及设计变更2.2 国家统一标准及规范GB50231-2009 《机械设备安装工程施工及验收通用规范》GB50275-2010 《压缩机、风机、泵安装工程施工及验收规范》GB50252-2010 《工业安装工程质量检验评定统一标准》JGJ46-2005 《施工现场临时用电安全技术规范》3、工程概述3.1 工程简介项目名称：青岛捷润液体化工码头库区一期工程建设地点：青岛市黄岛经济技术开发区设计规模：1、原油罐区设六个原油（燃料油）罐；2、原油泵房含3台汽车装车泵、2台中转泵、预留装船泵位置；与原油罐区、原油泵房相关的工艺、建筑、结构、电气、给排水等工程。
3、消防泵房为地上式消防泵房，根据消防压力要求的不同，分为高、低两套供水系统，其中低压供水系统供给罐区消防用水，高压供水供给罐区泡沫配比用水。
低压消防供水系统选用电泵和柴油泵各一台，一开一备，单泵性能：Q=245L/S,H=80M,火灾时由消防水泵从消防水罐吸水向喷淋消防管网加压供水。
中央泵房设备安装要点
一、水泵吸水管原设计为直径133的管路，考虑到吸水性能与材料问题，改用直径159的管路。
二、考虑到维修与效率，三台水泵均不设置底阀。
三、喷射泵安装为水气两用，方便操作。
此安装图纸上已经标明。
四、四个放水阀严格按照设计要求安装，四周密封要达到设计要求。
五、安装完毕之后，吸水井用铁板等材料进行覆盖。
六、两块主接地极按照《煤矿安全规程》要求安装。
七、试运行过程中发现漏水处必需彻底解决。
八、安装过程中，除按照施工标准要求之外，同时考虑到整体谐调美观。
九、每台水泵必安压力表与真空表。
十、各闸阀水平安装。

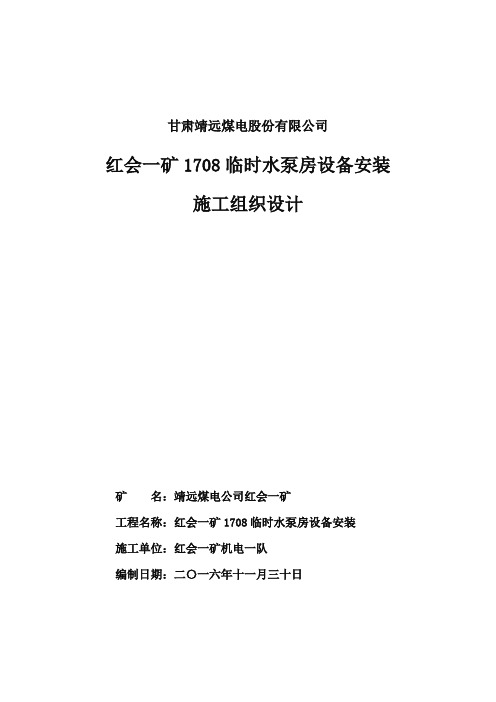

甘肃靖远煤电股份有限公司红会一矿1708临时水泵房设备安装施工组织设计矿名：靖远煤电公司红会一矿工程名称：红会一矿1708临时水泵房设备安装施工单位：红会一矿机电一队编制日期：二〇一六年十一月三十日目录一、概述 (2)二、排水方案概述 (2)三、水泵选型基本参数 (3)四、施工的主要内容 (4)五、施工前的准备工作 (5)六、施工工序及方案 (6)七、施工质量和技术要求 (9)八、附图 (10)红会一矿1708机道、回风临时水泵房设备安装施工组织设计一、概述1708综放工作面西部为1710综放工作面，1708综放工作面与1710综放工作面回风巷留设20m隔离煤柱,1710泄水巷与1710综放工作面采空区存在联络巷相互贯通，煤柱9米。
由于1708综放工作面机道最低点位置与1710综放工作面回风巷最低点基本同高，所以1710综放工作面采空区积水有可能对1708综放工作面造成水害隐患。
根据《靖煤集团有限责任公司红会一矿七采区水文地质补充勘探报告》2016年二季度探放顶板含水层水水量为13188m3探放采空区积水水量为35994m3。
1708放工作面在两道及爆破巷的掘进过程中，巷道顶板淋水较大，预计在1708综放工作面的回采过程中，在顶板大面积垮落后，有可能出现与1710综放工作面相同机理的出水情况。
二、排水方案概述为防止1708综放工作面在回采过程中，顶板大面积垮落后，有可能出现与1710综放工作面相同的出水情况。
经矿研究决定，在机道和回风各施工一个临时水泵房，机道泵房水仓于6月7日完工，水仓容量为280m3。
回风水泵房于8月4日完工，水仓容量为380m3。
设计在机道水泵房安装MD280-43×3型水泵1台，水泵电机采用低压660V功率16OKW电机，控制开关采用矿用隔QBR-400/660V低压软启动开关，敷设Ф200mm排水管路一趟，全长20米与回风排水管路进行串接。
在回风水泵房设计安装MD280-43×3型水泵1台，水泵电机采用低压66oV功率16OKW电机，控制开关采用矿用隔爆QBR-400/660V低压软启动开关，敷设Ф200mmPVC钢丝排水管路一趟，全长1100米，经验算可满足1708工作面的正常排水需要，保障1708工作面的正常安全生产。
泵房安装要点泵房安装要点一、水泵安装1、安装前必须对水泵基础的高度、尺寸、表面平整度进行复核。
水泵基础外形尺寸应比水泵底座的外形尺寸轴向和两侧每边各增加100mm。
2、先用投线仪或墨线在基础表面弹出泵安装中心线，核准水泵安装标高。
3、在基础放置垫铁处铲麻面，以使二次灌浆时浇灌的混凝土与基础紧密结合。
水泵安装时避免承受外力，安装后必须进行对中调整和水平调整。
4、将泵移至基础上，摆正水泵，在泵的进水口中心和轴中心分别用线坠吊垂线，使线垂尖和基础的中心线相交。
5、用钢板尺测量水平泵轴中心线的高程，要求与设计要求相符。
6、通过调整垫铁的厚度对泵进行找平，将水平仪放在泵出口法兰面上测其水平度。
7、在每个地脚螺栓的两侧放置两组垫铁，泵长度方向两螺栓中间各放一组垫铁，使用3号平垫铁和斜垫铁。
将每组垫铁相互用定位焊焊牢。
泵找正找平后，进行二次灌浆，待混凝土凝固后，其强度达到设计强度的75％以上时，拧紧地脚螺栓。
螺栓应露出螺母长度宜为8－10mm。
8、水泵定位后进行水泵配管安装。
配管法兰与水泵、阀门的法兰相符，水泵设备不得承受管道的重量。
二、安装细部S型消防水泵与电动机安装安装电动机时以水泵为基准，将电动机轴中心调整到与水泵的轴中心线在同一条直线上。
通常是靠测量水泵与电动机连接处两个联轴器的相对位置来完成，即把两个联轴器调整到既同心又相互平行。
调整时，两联轴器间的轴向间隙，应符合下列要求：水泵两联轴器的轴向间隙，（下图的” C”）为2～4mm。
可用塞尺在联轴器间的上下左右四点测得；塞尺片最薄为0.03～0.05mnm。
各处间隙相等，表示两联轴器平行。
测定径向间隙时，可把直角尺一边靠在联轴器上，并沿轮缘圆周移动。
如直角尺各点都和两个轮缘的表面靠紧，则表示联轴器同心。
电动机找正后，拧紧地脚螺栓和联轴器的连接螺栓，水泵机组即安装完毕。
S型泵安装图示及相关参数见下图及表：2、水泵吸水管安装要求：①水泵的吸水管的变径，应采用偏心大小头，并使平面朝上，带斜度的一段朝下(以防止产生“气囊”)。
泵房设备安装施工方案
泵房是用来输送流体或压缩气体的装置，泵房设备的安装施工方案是确保泵房设备正常运行的重要环节。
首先，泵房设备的安装要选好位置。
泵房应建在地势高、排水方便的地区，离泵房出口要近，并保持距离其他建筑物的适当距离。
其次，对于水泵的安装，首先要铺设好水泵井。
井壁应用水泥浆密封，以保持井壁的稳定性。
在井下安装基础垫板，将水泵和电机设备固定在泵井上。
然后通过相关管道将水泵与输送介质的管道连接起来，确保水能顺利流入泵房并输送到需要的地方。
泵房设备的电气安装也是非常重要的。
电源应用专用电缆供电，电缆应铺设在电缆槽中，并保护好。
电气设备应符合国家相关标准，通过专业技术人员进行接线以及电气设备的调试。
除了泵房设备的安装，还需要进行相关的调试工作。
首先进行水泵和电机的联动调试，检查其运行是否正常。
然后进行水压系统的调试，确保水能正常输送，并且能够达到所需水压。
最后进行电气系统的调试，检查电气设备的运行是否正常，并进行必要的调整。
最后，进行泵房设备的保养工作。
泵房设备在运行过程中会产生一定的热量，需要确保泵房的通风，以保持设备的正常运行。
此外，定时清理设备和管道，以防止积存的污物对设备造成损
坏。
总之，泵房设备的安装施工方案需要综合考虑泵房的位置选择、水泵和电机的安装、电气设备的安装和调试、泵房的通风等各个方面。
只有确保泵房设备的正常运行，才能保证泵房的正常使用。
本工程是是龙泉煤矿井下中央水泵房安装工程主要包括：多级离心水泵 MD85-45X5 型号 3 台；防爆电动机YB2-355S1-2 3 台；配水闸阀 PXWII-500 机电功率 2.2KW 3 台喷射泵总成 ZPBZ PN2.5MPa 3 个；止回阀(立式) H44H-25 型、DN250 3 个，电动闸阀 MZ941h-25 型 DN150、3kw、660V 9 个，电动闸阀 MZ941h-25 型 DN100、1.5kw、660V 4 个；水仓蓖子制作 2 个、管座等制作花纹钢板铺设、管道安装、托架安装、一道栅栏门和一道防水门的安装。
电气部份： 8 台低压防爆开关、 1 台控制开关、一台 PLC 控制箱，电缆钩及主电缆敷设和电机电缆敷设，水泵房照明、接地系统、集控二次接线。
一、施工前的技术准备工作1、组织所有施工人员学习《施工安全技术措施》及煤炭系统有关规范、规定及标准和设计图纸。
2、组织所有施工人员，对各施工地点进行观察，并制定施工运输路线及施工方法。
3、根据建设方提供的基本数据，并进行测量布点及工程测量资料交接，并做好记录。
4、同时结合水泵房实际情况，考虑井下通风和排水对安装质量及安全的负面影响，合理安装施工方法，确保顺利施工。
二、施工材料、工具的准备及构件加工根据设计及安装工艺，施工材料、工具必须准备充分，合理布置材料及加工场地，构件加工时，应严格遵照设计及质量验收规范要求，特殊注意水泵平直度的检查，不合格者严禁安装，结合安装工艺进行合理，精确加工，保证构件加工质量。
工程质检部门要协同物资供应部门做好工程所需材料及设备检验，并做好设备检验记录及交接验收记录。
向其提供材质的具体要求，搜集器材、材料原始质量保证资料，材料供应部门及时提供原始质保资料，并做好有关原始材料复试工作，对于不合格的设备、器材、材料严禁入场。
根据施工进度计划安排编制详细的设备配备计划表。
一、施工部署本措施作业各部份设备安装可独立进行，施工队各工程项目衔接部份由施工单位统一安排，相互协调、试运转、联合试运转由施工单位编制试运转方案，统一组织进行。
泵房设备安装施工方案一、背景泵房设备安装是涉及到水泵等设备的布置、连接以及调试等工作。
一个良好的安装施工方案对于保证泵房设备的正常运行至关重要。
本文将针对泵房设备的安装施工方案进行详细探讨。
二、场地准备在进行泵房设备安装前，首先需要对施工现场进行准备。
确保场地符合相关安全要求，并清理现场，为设备的布置和安装提供充分的空间和条件。
三、材料准备在安装施工开始前，需要准备好所需的设备和材料。
包括水泵、管道、配件等设备，以及安全防护用具等。
四、设备布置根据现场情况和设计要求，合理布置泵房设备。
保证设备之间的连接合理，管道布置通畅，同时考虑设备维修保养的方便。
五、管道连接根据管道连接图纸，进行管道的连接。
确保管道连接牢固、密封，避免漏水现象的发生。
同时注意管道的斜度和长度，以确保设备正常运行。
六、电气连接进行泵房设备的电气连接，包括电机的接线、按钮的设置等。
注意电气连接的安全性和稳定性，避免因电气问题导致设备损坏或安全事故的发生。
七、设备调试安装完成后，进行设备的调试工作。
调试过程中要注意观察设备运行情况，确认设备运行正常，如有异常情况及时进行调整。
八、安全防护在整个安装施工过程中，要做好安全防护工作。
包括佩戴安全帽、手套等防护用具，遵守安全操作规程，确保施工过程的安全。
九、验收施工完成后进行设备的验收工作。
对设备安装情况、连接情况、调试情况等进行检查，确保设备安装符合相关标准和要求。
十、总结泵房设备安装施工是一个复杂而关键的工作，需要严谨的操作和细心的施工。
只有做好安装施工方案的准备工作，才能确保泵房设备的正常运行，为工程项目的顺利进行提供保障。
泵房安装方案一、引言随着工业化和城市化的进一步发展，泵房的需求越来越大。
泵房是用来安装、维护和运行水泵设备的建筑物，其作用是将水从低处抽升到高处或者将水压送至远距离地区。
本文将介绍泵房安装方案，包括选址、设计、设备选择和安装工艺等方面的内容。
二、泵房选址1. 地理位置选择泵房的选址要考虑到地理位置的优劣。
一般来说，泵房应尽量选址在靠近水源、供水区域和市中心的合理位置，以方便供水和维护。
2. 地质条件选址时要注意地质条件，避免选址在地质灾害易发区域，如地震带、滑坡区、山体塌陷区等。
要选择地势较高、土质坚实的区域。
3. 周边环境周边环境对泵房运行和维护有一定影响。
应尽量避免选择靠近噪音源、污染源和高压线等区域，以保证泵房的正常运行和使用。
三、泵房设计1. 建筑结构设计泵房的建筑结构设计要满足使用需求和安全要求。
应采用坚固的建筑材料，建造结实稳定的房屋，以防止外界自然因素对泵房的影响。
2. 空间布局设计泵房的空间布局设计要合理，并考虑到设备维护和运行的便利性。
应预留足够的通道和操作空间，保证设备正常运行和维护需要。
3. 通风设计泵房的通风设计要充分考虑到设备运转时产生的热量和气味排放，保证泵房内空气的流通和质量。
四、设备选择1. 泵选择根据实际需求选择适合的泵，包括排水泵、增压泵等。
要考虑到使用场景、泵的流量、扬程和效率等因素。
2. 控制系统选择根据泵的特性选择合适的控制系统，包括自动控制系统和手动控制系统。
自动控制系统可以实现对泵的自动运行和故障监测，手动控制系统则需要人工操作。
3. 其他设备选择根据需要选择其他配套设备，如水箱、阀门、管道等。
要考虑到设备的质量和可靠性，确保泵房的正常运行。
五、安装工艺1. 泵房基础施工根据设计要求对泵房的基础进行施工，包括挖掘、浇筑、抹平等工作。
要注意基础的稳固和平整。
2. 设备安装根据设备的要求和规范进行安装，包括将泵固定在合适的位置、连接管道和电源等。
3. 系统调试和试运行安装完成后，进行系统调试和试运行，确保泵房的各项设备和系统正常运行。
泵房设备安装施工方案-(1)一、施工准备工作在进行泵房设备安装施工之前，需要做好充分的准备工作，以确保施工顺利进行。
首先，要对泵房进行现场勘察，了解泵房的结构和情况，为后续安装工作提供参考。
其次，要准备好所需的施工材料和设备，包括泵房设备、工具等。
最后，要对施工人员进行培训，确保他们了解施工流程和安全注意事项。
二、设备安装过程1.准备工作：在进行设备安装之前，要先进行设备验收和检查，确保设备完好无损。
同时，要对安装位置进行标注，确定设备的摆放位置。
2.水泵安装：首先安装水泵，将水泵放置在预定位置，并根据设计要求连接管道和电源。
3.电气设备安装：安装完水泵后，开始安装电气设备，包括电机、控制柜等，确保电气设备连接正确，电路畅通。
4.管道连接：连接好水泵和电气设备后，进行管道连接工作，确保管道布局合理，通畅无阻。
三、安装质量要求1.安装位置：设备安装位置应符合设计要求，保证设备正常运行和维护。
2.连接牢固：设备之间的连接应牢固可靠，避免漏水或者松动现象。
3.电气接线：电气设备接线要符合电气安全规范，确保电路畅通，避免发生短路或漏电等情况。
4.泵房环境：施工完成后，要清理泵房环境，保持清洁整洁，确保设备正常运行。
四、安全措施1.佩戴防护装备：施工人员在作业过程中，应佩戴好相应的防护装备，确保人身安全。
2.施工现场：要保持施工现场整洁、有序，避免杂物堆积和危险物品存在。
3.作业规范：施工过程中，要按照相关规范和流程进行，避免违规操作造成问题。
4.应急措施：制定好应急预案，以备不时之需，确保施工过程中的突发情况得到及时处理。
五、施工验收施工完成后，应进行施工验收，由相关部门或专业人员进行检查，确保设备安装符合要求。
如果存在问题，及时进行整改。
同时，记录下施工过程和验收结果，作为施工档案留存。
总结泵房设备安装施工是一个复杂的过程，需要充分的准备、严格的执行和严谨的验收。
只有做好每一个细节，才能确保设备安装质量，保障泵房设备的正常运行和使用寿命。
开工许可证工程开工验收单安全负责人：其他相关人员：(新疆维吾尔自治区哈密市徐矿集团哈密能源有限公司)哈密大南湖西区五号井+170m水平中央水泵设备安装工程施工安全技术措施江苏省矿业工程集团有限公司机电安装工程处哈密大南湖矿项目部（公章）二〇一六年二月八日哈密大南湖西区五号井+170m水平中央水泵设备安装工程施工安全技术措施内部会审意见1、施工前排查施工现场是否存在安全隐患，检查施工机具、设备的齐全完好性，隐患整改要到位。
2、当班施工人员真实及时汇报当班情况，交接班在现场进行，交清交明。
3、施工人员佩戴劳保用品要齐全，持证上岗。
4、定岗定员责任明确，严禁班中脱岗。
5、劳动组织机构具备，各种规章制度健全，并已悬挂。
6、现场进行烧焊时，必须有矿方审批的烧焊报告，设专人监护。
编制：安全负责人：技术负责人：其他参与人员：项目部负责人：日期： 2016年2月9日目录一、工程概况 (4)二、施工时间 (4)三、施工准备工作 (5)四、施工方案及施工顺序 (6)五、主要施工方法 (6)六、安全保证措施 (11)七、相关附表、附图 (14)（一）劳动力计划表 (14)（二）投入本工程的施工机具、设备、材料、仪器表 (15)（三）施工进度计划 (16)（四）斜巷提升钢丝绳的拉力验算 (17)（五）质量管理网络图 (19)（六）安全管理网络图 (20)（七）特殊工种人员情况一览表 (21)哈密大南湖西区五号井+170m水平中央水泵设备安装工程施工安全技术措施一、工程概况徐矿哈密能源有限公司大南湖西区五号井位于新疆哈密市南吐哈煤田大南湖矿区西区东部，大南湖乡境内，距哈密市81km，隶属哈密市管辖。
哈密大南湖西区五号井井下+170m水平中央水泵房采用5台MDS1100-65×7多级离心泵和5台YB8002-4型电动机。
设备最大件为水泵电机，单台重量为12020kg，泵房设备采用主斜井井口JD-90kW调度绞车牵引下放。
主斜井巷道全长L=1500m，斜巷倾斜角α=16°，主斜井排水系统采用5趟φ426×13mm无缝钢管，从井下泵房经主斜井巷道排至地面永久集水池。
目前已完成井下+279m水平采区水泵房至地面排水管路两趟，根据矿方生产计划要求，现对井下+170m水平中央水泵设备进行安装。
工程量包括：1、安装水泵MDS1100-65×7多级离心泵（W=3000kg） 5台；2、安装电动机（YB8002-4型、N=2000kW、W=12020kg） 5台；3、安装框型管路（无缝钢管φ377×18） 140m；4、安装吸水管（无缝钢管φ478×6） 30m；5、安装配水闸阀（PXW1-1200 ） 4台；6、泵房电控安装7、泵房设备调试运转二、施工时间2016年2月17日——2016年4月17日其中，根据矿方制定的施工节点要求，2月底必须完成一台水泵的试运转工作。
三、施工准备工作（一）技术准备工作1、施工前根据设计图纸组织施工相关人员进行详细会审，并到施工现场勘察实际情况。
2、项目部组织测量人员对设备基础进行实地测量，及时与矿建单位、监理单位进行设备基础交接验收，并做好记录。
根据泵房硐室十字中心线、腰线放设出托管锚杆孔位置，将测量结果报建设单位、监理单位批准后施工。
3、建立安全、生产、质量管理网络，明确岗位管理职责。
4、对施工人员进行安全技术交底，根据工期要求和施工部署，做好材料、机具计划等。
5、材料、设备运到现场后及时进行材料报验，并组织建设单位、监理单位等对材料进行验收。
根据材料到货清单与设计要求，对材料进行清点、检查、编号。
检查设备的完好情况，零部件是否齐全完整，检查随机资料是否齐全，检查设备到货尺寸是否与设计尺寸相符，并做好记录。
（二）劳动组织准备情况项目负责人：韩洪雷安全负责人：刘柱军技术负责人：王明施工班组：王庆国、丁广俊、扈柱班组安全网员：柳小坤、郝爱国、娄二伟（三）投入本工程的施工机具、设备、材料准备1、根据工程的需要及时组织设备、机具进场，设备进场前将所有的设备检修一遍，以保证设备的正常使用。
2、所使用设备、机具必须性能良好，安全可靠。
3、使用工具或设备时，应进行检查，确保设备处于完好状态（施工机具计划见附表2）。
（四）现场准备工作1、施工前检查主斜井90kW调度绞车及斜巷一坡三挡的齐全完好情况，如有问题及时进行修复，确保安全可靠。
2、设备安装前，将配水井、电缆沟、地脚螺栓孔等孔洞用δ6mm花纹钢板覆盖严密，不方便覆盖的，应使用φ40mm镀锌钢管焊接安装临时围栏，以防人员跌落。
3、在主斜井井口信号室至井下+290水平至+170水平中央水泵房内敷设一趟直通电话线，以便井上口与施工人员及时进行联系。
4、全面清理现场，清理主斜井巷道内的矸石等杂物。
5、在主斜井上下口设置警戒标志，安排专人负责，严禁非施工人员进入。
6、接通好施工用的风源、电源、信号、照明，做好文明施工作业。
四、施工方案及施工顺序开工前，应做好管路的加工、防腐，管路的测量定位，施工机具的组织到位，设计交底和技术准备工作。
施工顺序：施工准备→泵房排水管支架、锚杆安装→泵房设备运输→水泵及电机安装→吸水井设备安装→框型管路安装→射流管路安装→泵房电气安装→试运转。
五、主要施工方法（一）泵房排水管支架、锚杆安装1、测量人员根据泵房硐室十字中心线和腰线测量画出排水管支架锚杆孔位置。
2、施工人员根据测量人员放设的排水管支架锚杆孔位置，接好YT24型气腿式凿岩机及风管，在排水管支架锚杆孔位置下方组装一架活动脚手架，人员站在脚手架平台上，戴好保险带，并系在牢固可靠处，进行打锚杆孔。
3、脚手架放置平稳，用麻绳留好稳固。
脚手架上有人施工时，要有专人扶好。
4、打锚杆孔采用φ32mm一字型钻头，保证锚杆孔深度控制在设计范围之内。
锚杆孔打好后应将岩粉吹出，安装锚杆时先放入树脂锚固剂，用锚杆搅拌机将锚杆推进孔内搅拌均匀，待树脂锚固剂固定后安装排水管支架。
5、锚杆安装应在地面做锚固力试验，在锚杆安装1h后，应按设计规定值进行试验。
锚杆锚固力不得低于设计值，如无特殊规定每根应按照50kN进行试验。
凡不合格的锚杆应重新安装和试验，直至合格。
（二）泵房设备运输1、利用库房内的50t行车分别将水泵电机、矿用隔爆型高压配电装置、矿用隔爆型高压软启动控制器等设备吊放在货车上，利用2t手拉葫芦四周固定牢固后运输至主斜井井口位置。
2、然后利用25t吊车将泵房设备分别吊卸在井口轨道上的矿用平板车上。
并用3.2t捆绑器捆绑牢固，等待运输下井。
3、设备运输至井下后，利用矿建单位电机车牵引推至泵房内。
在泵房水泵上方矿建单位安装的I42工字钢起吊梁上，分别披设两根L=4000mm长的φ22mm钢丝绳（型号：6×19+FC-1670）绳头，并挂设两台10t手拉葫芦用于起吊设备卸车。
4、泵房管路（长条状物料）运输时,将管路装在矿用材料车上，每次装车不得高于材料车车厢高度，且用3.2t捆绑器固定牢固，所有管路应独立绑扎牢固，以免滚落伤人。
5、卸车时要提前在设备底部两端铺好木板，施工人员站立在起吊设备转运范围外侧，同时将两台10t手拉葫芦带劲吊起设备，然后抽出矿用平板车把设备卸下。
设备卸车摆放整齐，不得妨碍行车。
（三）水泵及电机安装1、安装施工前，应协调矿建单位将泵房内临时轨道拆除。
2、测量人员检查核对电机及水泵基础尺寸，清理基础孔内杂物，放出十字线和腰线，剁基础、放地脚螺栓、根据设备到货尺寸及实际基础尺寸计算好垫铁高度、配垫铁。
垫铁和基础的接触面必须达到60%以上，除底座下有指定的垫铁位置外，基础螺栓的两侧均应放置垫铁，如条件限制可在一侧放置。
垫铁组在能放稳和不影响灌浆的情况下，宜靠近基础螺栓。
水泵及电机共用一个底座，利用水泵上方的起吊梁将底座放于基础上，根据十字中心线和腰线将基础底座找平找正，可用垫铁调整底座水平度。
3、水泵及电机底座找平找正后，同样利用水泵上方起吊梁挂设两台10t手拉葫芦将水泵及电机吊放至底座上。
然后对泵进行找平找正，泵的纵向水平度用水准仪及钢板尺找平，横向水平度用精密水平尺放于法兰加工平面上找平，两个方向的水平度利用斜垫铁调整且同时进行。
找出防爆电动机、水泵两联轴器轴心点，以轴安装中心线为准，用2t螺旋千斤顶机具对电机、水泵底座进行微调，直到找平找正为止。
4、拨动泵联轴器，测量轴窜量使联轴节间隙不小于窜量。
两轴心径向位移不超过0.25mm，倾斜不超过0.2‟,轴向水平度0.5‟，5台泵相互位置允许偏差15mm，标高允许偏差20mm。
5、经过对泵体、电机的反复找平找正,其纵向、横向水平度、同轴度达到规定值,符合设备出厂文件的规定后,对基础孔进行灌浆。
凝固后，再次精确找平找正，拧紧地脚螺栓，螺栓应露出螺母1～5个螺距，外露长度应一致。
然后通知建设单位、监理单位进行验收，验收合格后方可二次灌浆，灌浆必须捣固密实。
（四）吸水井设备安装1、安装配水阀和吸水管时，首先安装配水阀和吸水管在配水井内的支架，支架埋梁窝安装，在施工前应将施工中所要用到的压风管、风镐、风镐头等机具准备好，并要准备好足量的备用件。
2、施工人员利用φ40mm钢管焊接直爬梯进入吸水井内，根据测量人员放设的支架梁窝位置，接好风镐及风管，在梁窝位置下方组装一架活动脚手架，人员站在脚手架平台上，戴好保险带，并系在牢固可靠处。
从上至下用风镐把梁窝打出来。
3、在打完每组梁窝后残留下来的杂物要清理干净，不得放置在吸水井内，集中放置统一回收运输至井上。
4、安装支架时，由吸水井井底人员将支架抬高递给活动脚手架上人员，然后再由活动脚手架上人员直接抬起放于窝内，并用垫铁调节梁的水平度、标高。
5、堵梁窝时，要先将支架下方的垫铁、钢板焊接加固，在梁窝的外口制作模板。
堵梁窝所用的混凝土强度必须满足设计要求，且要堵严堵实。
6、支架上的横梁采用焊接方式固定，配水阀与横梁通过螺栓固定。
利用上方起吊梁挂设L=6000mm长的φ18.5mm钢丝绳（型号：6×19+FC-1670）绳头，并挂设一台2t手拉葫芦用于起吊下放配水阀。
并在配水阀底部用麻绳将配水阀留好，使配水阀慢慢进入吸水井内，找平找正后紧固连接螺栓。
7、然后安装吸水管，吸水管为φ478×6的无缝钢管，最下部为滤水网，距离配水井井底700mm，吸水管中心与配水井井壁的距离为1m，吸水管用管路卡栏固定在管路支架上。
在配水井上方花纹钢板支撑梁处，安装吸水管用焊接直管座，然后依次接弯头、偏心异径管及直管段到达水泵进水口。
（五）泵房框型排水管路安装1、先将泵房内框型管路放出中心线，量取各段管子实际长度，在地面放样加工好，框型管路均为法兰连接。
2、待水泵安装好后，依次安装水泵出水口上方闸阀、止回阀、焊接等径三通，三通两边分别接一台闸阀。
