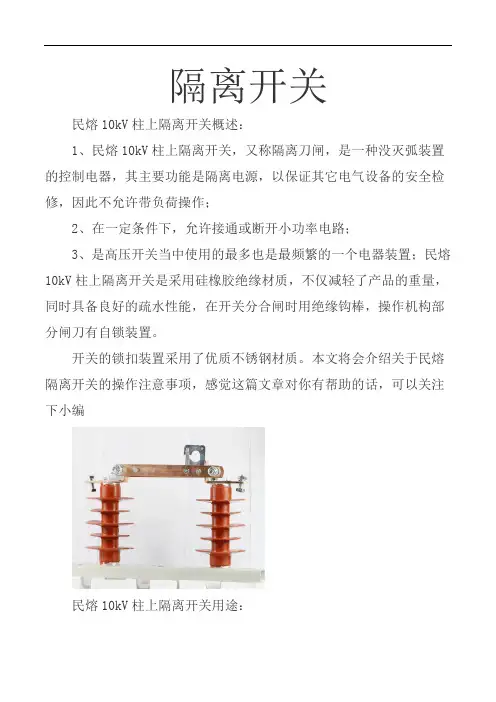

民熔10kV柱上隔离开关概述：
1、民熔10kV柱上隔离开关，又称隔离刀闸，是一种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电气设备的安全检修，因此不允许带负荷操作；
2、在一定条件下，允许接通或断开小功率电路；
3、是高压开关当中使用的最多也是最频繁的一个电器装置；民熔10kV柱上隔离开关是采用硅橡胶绝缘材质，不仅减轻了产品的重量，同时具备良好的疏水性能，在开关分合闸时用绝缘钩棒，操作机构部分闸刀有自锁装置。

开关的锁扣装置采用了优质不锈钢材质。

本文将会介绍关于民熔隔离开关的操作注意事项，感觉这篇文章对你有帮助的话，可以关注下小编
民熔10kV柱上隔离开关用途：
1柱上隔离开关可用于线路设备停电检修、故障查找、电缆试验和运行方式改造。

打开立柱上的隔离开关，可以将需要检修的设备与其它运行线路隔离，建立可靠的绝缘间隙，并给工作人员留下明显的明显断开标志，以保证检修或试验工作的安全；
2本实用新型的优点是成本低、简单耐用；
三。

一般可安装在联络线负荷开关的一侧或两侧，便于接触负荷开关的故障查找、电缆试验、维护和更换；
民熔10kV杆上隔离开关的性能特点：
110kV杆上隔离开关不能带额定负荷或重载运行，不能分合负载电流和短路电流；
2一般送电操作时，应先合隔离开关，再合断路器或负荷开关；停电时，应先断开断路器或负荷开关，再断开隔离开关；
三。

10kV杆装隔离开关能可靠地承受工作电流和短路电流，但不能断开负载电流。

能投切励磁电流不大于2a的空载变压器和电容电流不超过5A的空载线路；
4一般10kV极装隔离开关的动稳定电流不大于40ka，选择时应注意校准；
10kV杆上隔离开关的使用寿命约为2000次。

隔离开关隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。

一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

隔离开关控制接线与相应断路器闭锁，可有效地防止带负荷拉、合隔离开关。

但是在操作母线侧隔离开关与线路侧隔离开关中，由于人为原因，有可能引起操作顺序颠倒，这是开关、刀闸操作原则所不允许的，也是电力系统中造成事故的原因之一。

为防止隔离开关操作顺序颠倒，对没采用程序锁防误的厂、站，将其原有隔离开关控制接线加以改进，可防止误操作，减少不必要的事故发生。

1、隔离开关控制闭锁回路改进原理在隔离开关控制、闭锁回路中串入隔离开关辅助触点，即母线侧隔离开关控制闭锁回路中串入线路侧隔离开关常闭辅助触点，线路侧隔离开关控制回路串入母线侧隔离开关常开辅助触点。

2、采用电磁锁防误的隔离开关闭锁接线。

此种接线能够有效防止带负荷拉、合隔离开关，但有可能引起隔离开关操作顺序颠倒。

停电操作：拉开断路器后，只能先拉开线路侧隔离刀闸，才能拉开母线侧隔离刀闸。

送电操作：断路器在断开位置，只能先合母线侧隔离刀闸，才能合线路侧隔离刀闸。

此种接线不仅防止带负荷拉、合隔离开关，而且能防止违反开关、刀闸操作原则的违规操作。

3、改进接线的优点(1)此种改进接线不仅保留了原有隔离开关控制接线的优点，最主要的是能有效防止违反开关、刀闸操作原则的违规操作，减少不必要的事故发生。

(2)此种改进接线简单、可靠，投资也较少。

适用于采用电磁锁防误的接线及气动操作、电动操作、电动液压操作的隔离开关的控制接线。

单柱式隔离开关民熔单柱式隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔单柱式隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

本文将会介绍关于民熔单柱式隔离开关的基础知识，感觉这篇文章对你有帮助的话，可以关注下小编1开启后，应建立可靠的绝缘间隙，将被检修的设备或线路与有明显断开点的电源分开，以保证维修人员和设备的安全。

2用于隔离和闭合线路中的小电流，如套管、母线、连接器、短电缆的充电电流、开关均压电容器的电容电流、双母线连接的环流、电压互感器的励磁电流等。

三。

根据不同结构型式的具体情况，可用于开、关某容量变压器的空载励磁电流。

在低压设备中，易熔单极隔离开关主要用于住宅、建筑物等低压终端配电系统。

主要功能：空载断线、接续。

1用于隔离电源，断开高压维修设备与带电设备的连接，使它们之间有明显的断开点。

2在单极隔离开关和断路器配合下，根据系统运行方式的需要进行开关操作，改变系统运行的接线方式。

单极隔离开关主要用于高压配电装置中断电部分和带电部分的可靠隔离，以保证检修工作的安全。

没有笨重的基地，占地面积小。

可直接在母线下布置配电装置，减少母线下的供电面积。

单极隔离开关用料少，成本低。

但在破冰能力和恶劣天气条件下，工作稳定可靠并不理想，不能安装两套接地开关。

由于占地面积小的突出优点，单柱隔离开关近年来发展迅速。

单极隔离开关是指每极静触头悬挂在母线或独立支架上，其动触头由单独的底座或框架支撑，其断裂方向垂直于基面的隔离开关。

民熔与其他两种隔离开关相比，单柱隔离开关具有明显的优势，因为它直接利用垂直空间作为架空母线下断口的电绝缘。

此外，这种开关还具有节省面积、减少引线的优点。

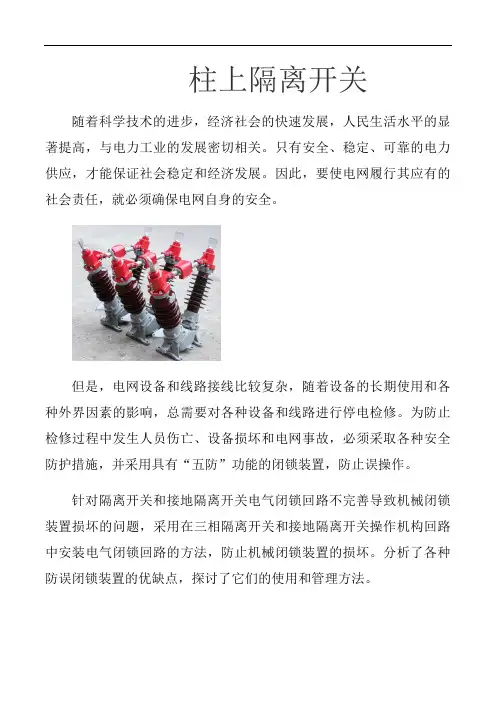

柱上隔离开关随着科学技术的进步，经济社会的快速发展，人民生活水平的显著提高，与电力工业的发展密切相关。

只有安全、稳定、可靠的电力供应，才能保证社会稳定和经济发展。

因此，要使电网履行其应有的社会责任，就必须确保电网自身的安全。

但是，电网设备和线路接线比较复杂，随着设备的长期使用和各种外界因素的影响，总需要对各种设备和线路进行停电检修。

为防止检修过程中发生人员伤亡、设备损坏和电网事故，必须采取各种安全防护措施，并采用具有“五防”功能的闭锁装置，防止误操作。

针对隔离开关和接地隔离开关电气闭锁回路不完善导致机械闭锁装置损坏的问题，采用在三相隔离开关和接地隔离开关操作机构回路中安装电气闭锁回路的方法，防止机械闭锁装置的损坏。

分析了各种防误闭锁装置的优缺点，探讨了它们的使用和管理方法。

针对电磁式防跳器的缺点，设计了一种静态防跳器。

分析了造成电网事故的主要原因，论述了隔离开关对工作人员的必要要求、专业技术水平和优化操作措施。

对变电站电气设备的防误闭锁进行了探讨和分析，针对不同的装置结构采取了不同的闭锁方式。

他们有的提出了新的防误闭锁方法，有的对现有的防误闭锁方法进行了分析研究，如机械闭锁、程序闭锁、电气闭锁和微机防误闭锁等。

但由于分线箱（环网柜）等电站设备经常将进线电缆通过柱形隔离开关引至分线箱（环网柜）等电站设备，考虑不周。

这种设备在停电检修时需要有明显的断点。

但作为电源侧的柱形隔离开关与电站设备的进线开关之间没有“五防”闭锁连接，不能用电检法来防止作为出线侧隔离刀的隔离开关有载拉合。

因此，在停电切换操作过程中，有可能发生带负荷拉合隔离开关的事故因此，为了防止此类事故的发生，而现有的闭锁方式不能解决此类问题，研制了一种适用于杆式隔离开关和厂用进线断路器的新型闭锁装置。

根据装置的功能特点，可有效避免误拉、误合隔离开关。

试验结果表明，该闭锁装置能消除配电网中极性隔离开关和进线断路器带负荷分合隔离开关的隐患，有效降低了工作风险，降低了事故率，提高了工作效率和社会稳定。

隔离开关隔离开关主要用于隔离电路。

分段状态下有明显的断口，导电系统在合闸状态下能通过正常工作电流和故障短路电流。

隔离开关无灭弧装置，既能切断负载电流，又能切断短路电流。

但是，隔离开关必须是动态和稳定的。

隔离开关的主要功能如下：（1）设备检修时，用隔离开关将带电部分和非带电部分隔离，造成明显的断开点。

逆向维修设备的力系是隔离的，以确保人员和设备的安全。

（2）隔离开关与断路器配合切换操作，改变操作方式。

（3）用于切断小电流回路和旁路（回路）电流。

（4）隔离开关用于闭合500kV小电流回路的旁路（回路）电流。

但必须在计算满足隔离开关条件和有关调度规定后才能进行。

隔离开关牌子推荐民熔电气1.1结构形式1.1.1隔离开关的分类M0级隔离开关：机械寿命1000个工作循环，适用于输配电系统，满足一般要求。

M1级隔离开关：具有3000-5000个操作循环，以延长隔离开关的机械寿命。

主要用于隔离开关与同级断路器联动操作的场合。

M2级隔离开关：机械寿命10000个操作循环，主要用于隔离开关与同级断路器联动操作的场合。

隔离开关分类见表1.1表1.1隔离开关分类户内隔离开关:通常是35kV及以下的电压等级,GN系列为主要代表。

如图1.1所示。

图1.1户内隔离开关结构(GN2-10)户外型隔离开关是以35kV及以上电压等级，三相可实现单极独立安装,单相或三相同步操作形式。

按其绝缘支柱的不同可分为单柱式、双柱式和三柱式。

如图1 .2所示。

图1.2户外隔离开关结构1.1.2隔离开关的结构隔离开关都是有开端元件、支持绝缘件、传动元件、基座及操作机构五个基本部分组成，其方框图如图1.3所示，示意图如图1.4。

图1.3隔离开关组成方框图。

隔离开关1定义：在分闸位置，触头之间有绝缘距离和明显的断开痕迹，在闭合位置能承受正常负荷回路条件下的电流和非正常条件下（如短路）在规定时间内的电流。

注：当回路电流“很小”时，或当隔离开关每极的两个端子之间的电压在合分前后没有明显变化时，隔离开关具有闭合和断开电路的能力。

（GB/T 2900 20-2004）2。

分类：根据电压等级：低压隔离开关和高压隔离开关按操作循环次数分为M0级隔离开关、M1级隔离开关和M2级隔离开关：单列隔离开关，双柱隔离开关和三柱隔离开关根据安装位置：室内隔离开关和室外隔离开关。

三。

部件a：导电部分：由静触头和动触头组成。

所述静触头由两个铜片绕其旋转时所述的静触头片组成；所述静触头片可绕其旋转。

4两块铜板之间有一个夹紧弹簧，用来调节动、静触头之间的接触压力。

同时，当两块铜板在同一方向交叉电流时，会产生相互吸引的电动势，从而增加接触压力，提高运行可靠性。

触头杆两端装有镀锌钢板，称为磁锁，保证了磁锁在流过短路故障电流时，磁化后的相互吸引，增强了触头的接触压力，提高了隔离开关的动、热稳定性。

b：绝缘部分：两套支撑动、静触头的瓷瓶，以及瓷绝缘棒形绝缘子。

它的作用是将运动触点与传动部分隔离。

c：传动部分：主轴、曲柄臂、杆式绝缘子等。

d：底座：由钢架组成。

支撑动静触头的瓷瓶和传动轴固定在底座上。

底座用于接地。

4本型号及说明书中所述的高压隔离开关一般是指额定电压1kv及以上的高压隔离开关。

本机组使用的隔离开关一般为gw13和gn19系列。

常用的室内隔离开关有gn19-12/400、gn19-35/630、gn19-40.5/630、gn19-10/400、gn19-20/400、gn19-10/630、gn19-20/630；室外常用的隔离开关有gw13-72.5/630、gw13-72.5/1250、gw13-126/630、gw12-126/1250各技术参数的含义：第一：G为隔离开关；第二为设备安装地点；第三为设计序号，19系列、13系列；第四为工作电压等级，以kV为单位；第五为额定电流，以a为单位。

隔离开关民熔10kV柱上隔离开关概述：1、民熔10kV柱上隔离开关，又称隔离刀闸，是一种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电气设备的安全检修，因此不允许带负荷操作；2、在一定条件下，允许接通或断开小功率电路；3、是高压开关当中使用的最多也是最频繁的一个电器装置；民熔10kV柱上隔离开关是采用硅橡胶绝缘材质，不仅减轻了产品的重量，同时具备良好的疏水性能，在开关分合闸时用绝缘钩棒，操作机构部分闸刀有自锁装置。

开关的锁扣装置采用了优质不锈钢材质。

本文将会介绍关于民熔隔离开关的操作注意事项，感觉这篇文章对你有帮助的话，可以关注下小编民熔10kV柱上隔离开关用途：1、民熔柱上隔离开关可用于线路设备的停电检修、故障查找、电缆试验、重构运行方式等，拉开柱上隔离开关可使需要检修的设备与其他正在运行线路隔离，建立可靠的绝缘间隙，给予工作人员有可以看见的明显的断开标志，保证检修或试验工作的安全；2、民熔柱上隔离开关优点是造价低、简单耐用；3、一般作为架空线路与用户的产权分界开关，以及作为电缆线路与架空线路的分界开关，还可安装在线路联络负荷开关一侧或两侧，以方便故障查找、电缆试验和检修更换联络负荷开关等；民熔10kV柱上隔离开关性能特点：1、民熔10kV柱上隔离开关不能带额定负荷或大负荷操作，不能分合负荷电流和短路电流；2、一般送电操作时，先合隔离开关，后合断路器或负荷开关;断电操作时，先断开断路器或负荷开关再断开隔离开关；3、民熔10kV柱上隔离开关能可靠地承载工作电流和短路电流，但不能分断负荷电流，可开合励磁电流不超2A的空载变压器、电容电流不超5A的空载线路；4、民熔10kV柱上隔离开关一般动稳定电流不超40kA,选用时应注意校验；5、民熔10kV柱上隔离开关操作寿命在2000次左右。

隔离开关类型按其安装方式的不同可分为户外隔离开关与户内高压隔离开关。

户外隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的隔离开关。

按其绝缘支柱结构的不同可分为单柱式隔离开关（singlecolumn disconnector)、双柱式隔离开关（doublecolumn disconnector)、三柱式隔离开关（threecolumn disconnector)。

其中单柱式隔离开关在架空母线下面直接将垂直空间用作断口的电气绝缘，因此，具有的明显优点，就是节约占地面积，减少引接导线，同时分合闸状态特别清晰。

在超高压输电情况下，变电所采用单柱式隔离开关后，节约占地面积的效果更为显著。

按电压等级的不同低压隔离开关电气设备进行维修时，需要切断电源，使维修局部与带电局部脱离，并保持有效的隔离距离，要求在其分断口间能承受过电压的耐压水平。

刀开关即作为隔离电源的开关电器。

隔离电源的刀开关亦称作隔离开关。

隔离用刀开关一般属于无载通断电器，只能接通或分断“可忽略的电流”（指带电压的母线、短电缆的电容电流或电压互感器的电流）。

也有的刀开关具有一定的通断能力，在其通断能力与所需通断的电流相适应时，可在非故障条件下接通或分断电气设备或成套设备中的一局部。

用做隔离电源的刀开关必须满足隔离功能，即开关断口明显，并且断口距离合格。

刀开关和熔断器串联组合成一个单元，称为刀开关熔断器组合电器；刀开关的可动局部（动触头）由带熔断体的载熔件组成时，称为熔断器式刀开关。

刀开关熔断器组合并增装了辅助元件如操作杠杆、弹簧及弧刀等可组合为负荷开关。

负荷开关具有在非故障条件下，接通或分断负荷电流的能力和一定的短路保护功能。

高压隔离开关GN系列户内高压隔离开关高压断路器GW系列户外高压隔离开关隔离开关推荐：民熔GW92常见高压隔离开关型号CR 中心断口隔离开关（26kV~252kV）DR 双面隔离开关（72.5kV~363kV）KR 双柱水平伸缩式隔离开关（26kV~550kV）PR 单柱双臂垂直伸缩式隔离开关（26kV to 500kV）SR 水平旋转单侧断口式隔离开关（40.5kV）VR V型中心断口隔离开关（26kV）YR 单柱单臂垂直伸缩式隔离开关（26kV~550kV）应用配置选型隔离开关的选择隔离开关配置在主接线上，保证了线路及设备检修时形成明显的断口与带电局部隔离，由于隔离开关没有灭弧装置及开断能力低，所以操作隔离开关时，必须遵守倒闸操作顺序，即送电时，首先合上母线侧隔离开关，其次合上线路侧隔离开关，最后合上断路器，停电则与上述相反。

隔离开关隔离开关的结构中没有专门的灭弧装置，不允许用它带负荷分闸或合闸。

当隔离开关分闸时，只有断路器切断电路后才能拉开隔离开关；闭合时，必须先闭合隔离开关，然后用断路器接通电路。

隔离开关的主要功能如下：1隔离电源当用电设备停电检修时，需要停电检修的设备用隔离开关与电源隔离，形成明显的断开点，以保证人员和设备的安全。

2开关操作电气设备的运行状态可分为运行、备用和维护三种工作状态。

将电气设备从一种工作状态变为另一种工作状态的操作称为切换操作。

例如，在双母线连接的电路中，电源线可以从一组母线切换到另一组母线，而不会中断用户的供电。

三。

无电流或小电流回路的高压隔离开关虽然没有专用的灭弧装置，但在投切过程中可以切断小电流，根据动触头和静触头快速分闸时迅速拉长电弧的灭弧原理，可以熄灭触头间的电弧。

因此，允许高压隔离开关拉合以下回路：1拉合电压互感器、避雷器回路；2母线拉合及与母线直接相连设备的电容电流；三。

开关励磁电流小于2A的空载变压器：一般电压35kV，容量1000KVA 及以下变压器；电压110KV，容量3200kVA及以下变压器。

4容量电流不大于5A的空载线路：10KV电压5km及以下架空线路；35kV 电压10km及以下架空线路。

隔离开关种类繁多，按安装位置可分为：按安装位置分为室内型和室外型；根据刀闸的运动方式，可分为水平旋转式、垂直旋转式和插入式；按每相柱式绝缘子数量分为单柱式、双柱式、三柱式；根据运行特点，可分为单极式和三极式；根据有无接地开关，可分为接地开关和非接地开关。

保持1清理瓷件表面的灰尘，检查瓷件表面有无釉面或损坏，有无裂纹和闪络痕迹，绝缘子的铁、瓷结合部位是否牢固。

如果损坏严重，应更换；2检查刮片表面是否有清洁、变形或与机械接触的痕迹，有无与汽油接触的痕迹；三。

检查刀片及附件是否完好；4检查隔离开关、母线、断路器连接导线是否牢固、过热；5检查软连接件是否断裂；6检查清洁操作机构和传动部分，并加适量润滑脂；7检查传动部分与带电部分的距离是否符合要求；定位器和制动装置是否牢固，动作是否正确；8检查隔离开关底座是否完好，接地是否可靠。

隔离开关举例: GW4-12D/630、 GN10-35G/1000①字母G-代表隔离开关。

②字母代表安装地点。

N-户内，W-户外。

?数字，为设计序号，代表不同的系列。

④数字，代表额定电压(kV)。

⑤字母，代表补充特性，T-统-设计，G-改进型，D-带接地刀闸，C-穿墙式。

⑥数字，代表额定电流(A)型号：HGW10-12/630A隔离开关牌子推荐民熔电气2、隔离开关基本要求分开后应具有明显的断开点，易于鉴别设备否与电网隔开。

断开点之间应有足够的绝缘距离，以保证在电压及相间闪络的情况下，不致引起击穿而J及工作人员的安全。

有足够的动热稳定、机械强度、绝缘强度。

分、合闸时的同期要好，要有最佳的分合闸度，以尽可能降低操作过电压。

应结构简单动作可靠。

带有接地刀闸的隔离开关必须装设联锁机构，以保证隔离开关的正确操作。

3、技术参数额定电压:指隔离开关长时间运行能承受的正常工作电压。

(决定了绝缘水平、尺寸)额定电流:指隔离开关的触头结构和导电部分在规定环境温度下允许通过的长期工作电流，其相应的发热温度不会超过国家标准。

(决定了截面，结构)动稳定电流:指隔离开关在闭合位置时，所能通过的最大短路电流。

亦称额定峰值耐受电流，它表明隔离开关在冲击短路电流作用下，承受电动力的能力。

这个值的大小由导电及绝缘等部分的机械强度所决定。

隔离开关的初步认识（典藏），变电站资深电工都有收藏，民熔热稳定电流:指隔离开关在规定时间内，允许通过的最大电流，它表示隔离开关承受短路电流热效应的能力。

以短路电流的有效值表示。

隔离开关的铭牌规定一一定时间(1、2、4秒)的热稳定电流。

1.清扫瓷件表面的尘土，检查瓷件表面是否掉釉、破损，有无裂纹和闪络痕迹，绝缘子的铁、瓷结合部位是否牢固。

若破损严重，应进行更换；2.用汽油擦净刀片、触点或触指上的油污，检查接触表面是否清洁，有无机械损伤、氧化和过热痕迹及扭曲、变形等现象；3.检查触点或刀片上的附件是否齐全，有无损坏；4.检查连接隔离开关和母线、断路器的引线是否牢固，有无过热现象；5.检查软连接部件有无折损、断股等现象；6.检查并清扫操作机构和传动部分，并加入适量的润滑油脂；7.检查传动部分与带电部分的距离是否符合要求；定位器和制动装置是否牢固，动作是否正确；8.检查隔离开关的底座是否良好，接地是否可靠。

隔离开关隔离开关是一种主要用于隔离电源、开关操作、接通和切断小电流回路的开关装置，不具有灭弧功能。

隔离开关在分闸位置时，触头间的绝缘距离符合规定要求，并有明显的分断痕迹；在合闸位置时，能在规定的时间内承受正常回路条件下的电流和非正常情况下（如短路）的电流。

一般用作高压隔离开关，即额定电压1kV以上的隔离开关，其工作原理和结构比较简单。

但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。

隔离开关的主要特点是没有灭弧能力，只能在没有负载电流的情况下开闭电路在继电保护工作中，二次回路的完整性是系统安全稳定运行的保证，二次回路的故障是继电保护工作人员经常遇到的问题。

结合继电保护人员在日常工作中遇到的实际问题，对二次回路防跳回路故障处理的一些基本思路和方法进行了分析和探讨。

1防跳回路动作原理和常见故障1.1动作原理断路器跳闸可分为两种情况：1.1.1控制回路不存在因开关机构或辅助触头接触不良、开关触头卡死等原因引起的故障，当控制回路发生故障时，开关闭合至故障点，保护动作使开关跳闸。

此时，KK开关没有返回（或自动装置的触点被卡住等），即通过KK开关的5和8触点（或触点）再次发送闭合脉冲来关闭开关，将导致故障扩大和设备损坏的后果。

安装防跳装置是为了避免上述问题的发生。

当保护动作跳闸时，虽然KK开关5和8有闭合脉冲，但由于防跳继电器（TBJ）在开关跳闸过程中启动，闭合脉冲使TBJ电压线圈通过KK开关TBJ触点5和8的常开触点，当TBJ的常闭触点断开时，闭合电路断开。

1.2.1在某变电站10kV线路保护整组试验中，发现开关多次跳脱（重合闸压板退出），跳脱过程中防跳继电器动作但不保持。

在处理这类问题时，首先要考虑防跳装置是否有故障。

检查防跳继电器后，显示继电器工作正常，说明二次回路接线可能有问题。

检查二次回路后，发现KK开关（5-8）触点卡住，防跳保持电路错误连接到图1虚线1所示位置。

TBJ电流线圈动作后，其电压线圈无法保持自身，导致防跳装置失效，开关多次分合。

隔离开关
1用途和结构
1绝缘电压在没有电的电路中，用隔离开关通过产生明显的裂缝来断开电路，将电源与带电部分断开，从而构成一个明显的气封间隙，以保证人员和设备的安全。

2当小电流被断口分离时，分离器能将光弧延长，使光弧在空气中自然自由隔离开关。

隔离开关可用于以下操作：
A、无接地报警时，打开或关闭电压互感器；B.无闪络时，打开或关闭闪蒸保护开关；C.在零负荷模式下接通或断开零负荷母线和低压电抗器；D.接通或断开空载变压器，其中励磁电流2A不超过；容量。

用不超过5A的电流连接或断开零负载线路；F.连接或断开变压器中性点的地线。

如果中性点有消弧线圈，则只有在系统没有故障的情况下才能进行，例如接通或
切断小的环流。

电路改变了主电路的工作模式rsystems公司分离开关通常用来配合电源开关完成操作，如页面总线生成
1导电部件
导杆（或导杆）主要安装在导杆上的导杆（或导杆）上，导杆主要安装在导杆上，导杆安装在导杆上，以及用于连接总线或设备的终端。

闸刀开关通常由两个或多个平行的铜板或铜管组成。

铜板的厚度和数量由隔离开关的额定电流决定，对于电压等级较高的分离器，由于离地距离较大，为了方便母线和电气设备的维护，分离器还设有接地测量开关，以代替接地线，在它们之间应安装一个机械锁定装置，以确保操作顺序的正确性。

动触:头采用钳夹式结构夹紧静触头导线杆，夹紧力由导电管内的夹进弹簧来保证。

采用顶压脱扣装置来保障隔离开关的可靠合闸，。

隔离开关1.2 主要参数1.2.1 隔离开关型号表示方法及含义隔离开关型号的表示方法如图 1.5所示图 1.5 隔离开关型号的表示方法1.2.2 隔离开关主要性能参数（1）额定电压（kV）是指隔离开关最高工作电压，是线电压，也表示其承受绝缘支撑强度。

（2）额定电流（A）是指隔离开关在40℃时最大工作承载电流。

隔离开关牌子推荐民熔电气（3）额定短路时耐受电流（热稳定）kA/S是指隔离开关触头在流过短路电流，而所在3～4秒内所抗拒短路这一电流造成的热熔焊而不损坏的能力。

（4）额定峰值耐受电流（动稳定）kA是指隔离开关在承受短路时，短路电流所造成的斥动力而不发生损坏的能力。

（5）回路接触电阻（μΩ）是指隔离开关导电回路中各电接触形式下的导电性能，是检验及设计、制造工艺装配的技术能力。

1.3 基本运维要求及措施1.3.1 对隔离开关的基本要求按照隔离开关在电网中担负的任务及使用条件，其基本要求有:(1)隔离开关分开后应有明显的断开点，易于鉴别设备是否与电网隔离。

(2)隔离开关断点间应有足够的绝缘距离，以保证在过电压情况下，不致引起击穿而危及工作人员的安全。

(3)在短路情况下，隔离开关应具有足够的热稳定性和动稳定性，尤其是不能因电动力的作用而自动分开，否则将引起严重事故。

(4)具有开断一定的电容电流、电感电流和环流的能力。

(5)分、合闹时的同期性要好，有最佳的分、合闸的速度，以尽可能降低操作过电压、燃弧次数和元线电干扰。

(6)隔离开关的结构应简单，动作要可靠，有一定的机械强度；金属制件应能耐受氧化而不腐蚀；在冰冻的环境里能可靠地分、合闸。

(7)带有接地开关的隔离开关，必须装设连锁机构，以保证停电时先断开隔离开关, 后闭合接地开关，送电时先断开接地开关后闭合隔离开关的操作顺序。

(8)通过辅助触点，隔离开关与断路器之间应有电气闭锁，以防带负荷误拉、合隔离开关。

(9)对于用在气候寒冷地区的户外型隔离开关应具有设计要求的破冰能力，在冰冻的环境里应能可靠地分合闸s(10)对于一般户外非GIS或HGIS用隔离开关，其外绝缘爬电距离应满足安装地点的污秽等级要求，同时应根据设计要求留有一定裕度。

柱上隔离开关柱上隔离开关是一种开关装置，主要用于隔离电源、开关操作、接通和切断小电流回路，不具有灭弧功能。

由于隔离开关使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。

立柱上的隔离开关采用陶瓷绝缘子，不易老化，经久耐用。

隔离开关表面具有抗氧化能力，可增强零件的防腐能力。

民荣隔离开关为一体式闭锁装置，安全可靠，选配方便。

民熔杆式隔离开关安装1立柱上的开关应固定可靠。

开关与支撑架之间至少应有两个固定点。

开关在立柱上的水平倾斜不应大于支架长度的1/100。

开关应安装在便于操作和维护人员操作的一侧。

2引线连接应紧密，并有一定的弧度，三相弧度应一致。

采用绑扎连接时，长度不小于15cm三。

开关外壳应可靠接地，接地电阻值应符合要求。

4壳体清洁无漏油，气压不低于规定值。

SF6压力值或真空度应符合产品要求。

5操作机构灵活，开关位置指示正确可靠。

6不宜在同一杆上安装两个或两个以上的断路器或负荷开关。

7极开关按功能分为分断开关和分支开关。

分支开关出线分为架空出线和电缆出线。

采用电缆出线时电缆应采用支架固定，垂直间距不应超过2m，电缆保护管管口用防火砂浆封堵，并挂标牌。

同时，电缆铠装层和屏蔽层应分别接地。

8在开关前后基极上安装接地环，临时连接工作接地线。

柱上隔离开关1瓷器零件状况良好。

2运行机制灵活。

三。

隔离叶片闭合时，动、静触头之间的气隙不应小于20cm。

4，与引线连接紧密可靠。

接头应涂上导电膏，并用铝带包裹。

导线应有一定的弧度，三相弧度应一致。

5隔离开关的静触头安装在电源侧，动触头安装在负荷侧。

6隔离开关前后各装一个接地环，临时接I作为接地线。

隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

本文将会介绍关于民熔隔离开关知识总结，感觉这篇文章对你有帮助的话，可以关注下小编注：当电流“非常低”或每个绝缘开关的两个连接端子之间的电压在开关前后没有显著变化时，绝缘开关具有关闭和断开电路的能力。

低压绝缘开关和高压绝缘开关分为多个操作循环：M1绝缘开关和M2绝缘开关分为绝缘列：单缸绝缘开关、两列绝缘开关和三列绝缘开关。

根据安装地点：内部和内部绝缘开关的外部绝缘开关元件A：包括静态接触和接触的导电部分的静态接触由铜板构成，其穿孔端可连接到铜板上。

巴士可移动的触点是由两个铜板组成的触点带，它们可以绕角轴旋转，并且在关闭时阻止静态接触。

两个铜板具有用于控制动态触点之间的接触压力的夹紧弹簧，并且两个铜头在通过相同方向的电流时在它们之间产生电压，从而增加电压。

电镀钢板的接触和可靠性操作，也称为磁锁，安装在接触带的两端，由此获得磁锁磁化产生的相互吸引，并增加接触压力。

这有助于改进绝缘开关的操作和热稳定性。

每个技术参数都有意义第一：G用于绝缘开关；二设备的位置；三设计序号；第19号；第13号；第四位置：操作电压电平；KV单元。

第五位置：额定电流，单元A.例如，GN19-35/630：绝缘开关，内部类型，序列号13，操作电压35千伏，额定电流630A.用于开发知识：一些绝缘开关在工作电压之后具有其他特性，例如G改进的模型，T用于均匀设计，D用于质量显示器，K用于快速划分，C用于电压模型中使用的陶瓷套筒，即标准电压电平1（GB/T.156-2007）标准电压电平3-相位系统和相位系统的标准电压相关设备，额定电压在1千伏至35千伏之间。

隔离开关1.隔离开关的用途主要用途是保证电路中，检修部分与带电体之间的隔离及用隔离开关进行电路的切换工作或关合空载电路。

2.隔离开关的分类类型按其安装方式的不同可分为户外隔离开关与户内高压隔离开关。

户外隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的隔离开关。

按其绝缘支柱结构的不同可分为单柱式隔离开关、双柱式隔离开关、三柱式隔离开关。

其中单柱式隔离开关在架空母线下面直接将垂直空间用作断口的电气绝缘，因此，具有的明显优点，就是节约占地面积，减少引接导线，同时分合闸状态特别清晰。

在超高压输电情况下，变电所采用单柱式隔离开关后，节约占地面积的效果更为显著。

按电压等级的不同低压隔离开关电气设备进行维修时，需要切断电源，使维修部分与带电部分脱离，并保持有效的隔离距离，要求在其分断口间能承受过电压的耐压水平。

刀开关即作为隔离电源的开关电器。

隔离电源的刀开关亦称作隔离开关。

隔离用刀开关一般属于无载通断电器，只能接通或分断“可忽略的电流”（指带电压的母线、短电缆的电容电流或电压互感器的电流）。

也有的刀开关具有一定的通断能力，在其通断能力与所需通断的电流相适应时，可在非故障条件下接通或分断电气设备或成套设备中的一部分。

用做隔离电源的刀开关必须满阻隔离功能，即开关断口明显，并且断口距离合格。

刀开关和熔断器串联组合成一个单元，称为刀开关熔断器组合电器；刀开关的可动部分（动触头）由带熔断体的载熔件组成时，称为熔断器式刀开关。

刀开关熔断器组合并增装了辅助元件如操作杠杆、弹簧及弧刀等可组合为负荷开关。

负荷开关具有在非故障条件下，接通或分断负荷电流的能力和一定的短路保护功能。

高压隔离开关GN系列户内高压隔离开关高压断路器GW系列户外高压隔离开关常见高压隔离开关型号CR 中心断口隔离开关（126kV~252kV）DR 双面隔离开关（72.5kV~363kV）KR 双柱水平伸缩式隔离开关（126kV~550kV）PR 单柱双臂垂直伸缩式隔离开关（126kV to 500kV）SR 水平旋转单侧断口式隔离开关（40.5kV）VR V型中心断口隔离开关（126kV）YR 单柱单臂垂直伸缩式隔离开关（126kV~550kV）3.符号的含义4.GW9系列的外形结构及安装尺寸隔隔离开关刀闸触头过热的处理1,用示温片复测或用红外线测温仪测量，触头实际温度若超过规定值(70℃)时应查明原因及时处理。

隔离开关1隔离开关外观检查（1）检查隔离开关型号是否与设计相符；（2）检查各部件有无损坏，闸刀、触头有无变形，如有异常应予以纠正；（3）检查动刀开关与触头的接触情况。

用0.05mm×10mm塞尺检查刀片的接触情况。

线路的接触点不应插上。

当接触面宽度为50 mm或以下时，相对接触器的插入深度不应超过4 mm；当接触面宽度为60 mm或更大时，不应超过6 mm。

接触面应平整干净，无氧化膜。

触点应无腐蚀。

应涂上一薄层中性凡士林或导电膏。

触头应紧密接触，两侧接触压力应均匀；（4）绝缘瓷瓶表面应清洁，无裂纹、破损，瓷铁结合牢固；（5）额定电压10kV的隔离开关绝缘电阻应大于1000m∩，用2500V兆欧表；（6）隔离开关底座的转动部分应灵活。

安装前除对隔离开关本体进行上述检查外，还应对隔离开关安装所用的预埋件（螺栓或支架）进行检查。

螺栓或支架的预埋应平整牢固。

2隔离开关安装步骤如下（以GN2隔离开关安装为例）（1）使用人力或滑轮提升，将隔离开关本体安装到安装位置，使开关底座上的孔盖在基础螺栓上，稍稍拧紧螺母，用水平尺和铅锤敲击位置，然后拧紧基础螺母。

（2）安装操作机构。

将操作机构固定在预先预埋的支撑架上，使其扇形板与隔离开关上的旋转曲柄臂（弯接头）在同一垂直平面内。

（3）连接操纵杆。

连接拉杆前，先将弯接头连接到开关的传动转杆（即转轴）上，直接接头连接到扇形板的舌片上，然后将调节件拧入直联接头。

当开关和操作机构处于合闸位置时，应配备操作杆。

首先测量操作杆的长度，然后切割材料。

拉杆一般采用dn25mm黑铁管代替镀锌铁管，因为其力学性能不如黑铁管。

拉杆加工后，拉杆一端与弯接头焊接，另一端与调节件焊接。

如果采用销连接，组装前应在操作杆、弯头接头和调节件上钻孔。

三。

隔离开关的调整隔离开关本体和操作机构安装完毕后，应进行联调，使隔离开关的分、合符合质量标准。

（1）缓慢打开隔离开关。

开启时注意叶片的开口间隙，应符合产品技术要求。

隔离开关1、本工艺标准适用于额定电压35kV～500kV的隔离开关2、施工工艺流程图3。

施工技术措施1。

设备到货后，开箱检查设备型号、规格、里程数是否符合设计要求，备件是否齐全，瓷件是否损坏。

接线端子和载流部件应清洁、接触良好，触头银镀层不得脱落。

绝缘子表面应清洁，无裂纹、破损、焊渣等缺陷，磁铁粘结牢固。

隔离开关底座转动部分应灵活，操作机构各部件齐全，各固定连接件应紧固。

2准备工作（1）取出数据并仔细阅读。

技术人员和安装负责人应熟悉本手册，掌握技术要求。

（2）检查隔离开关的底座是否向底座敞开，安装尺寸偏差小于规定的要求。

三。

组装同一组隔离开关支架时，应保证极间高差和安装孔距的精度。

三。

隔离开关组装（1）按设计规格型号分组运输至安装现场，检查各转动部位是否涂有油脂，转动是否灵活。

如有卡涩，应及时处理。

（2）组装时，在导电部分（镀银部分除外）涂一层凡士林，用砂纸或钢丝刷清除表面氧化层，用布擦去油污，再涂上一层导电膏。

均压环安装正确、平直。

（3）起吊时，隔离开关应处于合闸位置（剪刀式除外）。

在起吊各种电压等级的隔离开关时，接地刀的方位应符合设计要求，隔离开关主开关机构的曲柄臂应安装在正确的相位上。

在线调整三相开关主轴，用水平尺检查底座的水平度。

如果不均匀，应加垫片，但不得超过3片。

用钢卷尺测量内开距，符合规定：110xv7及以下不大于10m；110KV以上不大于20m，相间连杆应在同一水平面上。

（4）当主开关调整到合闸位置时，上下导电管在同一条线上。

注意确保双连杆的长度相等。

主开关合到位后，驱动臂处于死点位置，限位螺钉间隙为2m。

（5）用手推动接地刀杆使其插入接地静触头，深度符合规定要求。

详见附表。

（6）传动装置的传动部分涂有插层润滑剂。

将接地叶片转轴上的扭簧或其它拉伸弹簧调整到最小工作扭矩并固定。

垂直连杆涂有黑色油漆。

（7）机构和开关闭合时，机构与垂直连杆应焊接，操作机构在同一轴线上的安装位置应一致。

高压隔离开关
高压隔离开关的作用
高压隔离开关是发电厂、变电站电气系统中的重要开关设备，需要与高压断路器配套使用。

隔离开关适用于三相交流50Hz，额定电压12kV的室内装置。

用于高压设备在电压和负载条件下的连接、切断或更换线路。

其主要功能是：为保证高压电器设备在维修工作中的安全，隔离电压，不能使用和切断，输入负载电流和短路电流，只能用于一些不产生强电弧的开关操作，也就是说，不具有灭弧功能，根据安装位置可分为室内型和室外型，按绝缘柱数分为单柱型、双柱型和三柱型，每种电压等级可选配设备。

高压隔离开关能有效隔离高压配电装置的断电部分和带电部分，保证检修人员在检修工作中的安全。

在功能设计上，可分为室内型和室外型。

户外型包括单极开关和三极隔离开关。

在日常使用中，它作为第一个断路器隔离开关，将供电线路与用户线路分开，常与高压断路器串联，以保证停电时的安全。

在高压成套配电装置中，高压隔离开关常用作电压互感器和避雷器，配电站电气控制采用高压变压器和计量柜。

高压隔离开关的功能是什么
高压隔离开关的主要功能是保证高压电器、设备在检修过程中的安全运行，并对高压进行隔离。

但是，它不能用来切断电流、输入负载电流和切断短路电流。

它只能用于一些不产生强电弧的开关操作。

高压隔离开关在使用中不具有灭弧功能，根据安装场所的无灭弧功能同样可分为室内型和室外型。

按绝缘柱的数量可分为单柱型、双柱型和三柱型。

根据不同的电压等级进行适当的选择。
