matlab7从入门到精通第6章

  • 格式：ppt
  • 大小：7.43 MB
  • 文档页数：178

下载文档原格式

  / 178

合集下载

MATLAB基础教程(第四版) 第6章 MATLAB 编程

MATLAB基础教程(第四版) 第6章 MATLAB 编程

命令
说明
disp(A)
显p(‘text’) Format
显示单引号内部的文本串 控制屏幕输出的显示格式
Fprintf x = input('text')
执行格式化的写入到屏幕或者写入到一个文件 显示单引号中的文本，等待用户的键盘输入，并且将输入值存储在x中
x = input('text','s') k=menu('title','option1','option2',...
有变量，就需要考虑使用函数文件。这将避免用变量名“弄乱”工作空间，并将 同时减少内存需求。
(6) 在不使用文本编辑器打开M-文件的情况下，用户可以使用type命令来查看文件的 内容。
2019年9月27日
第7页
MATLAB R2018b 基础教程
脚本文件和编辑器（4/11）
有效使用命令窗口和编辑器/调试器窗口
脚本文件和编辑器（8/11）
使用脚本文件存储数据 可能会有一些应用程序要求用户频繁地访问同一组数据。
如果是这样的话，用户可以将数组中的数据存储在一个脚 本文件之中。
2019年9月27日
第12页
MATLAB R2018b 基础教程
脚本文件和编辑器（9/11）
控制输入和输出
MATLAB为从用户获取输入以及为格式化输出(执行MATLAB命令而获得的结果)提供了许多有用的命令。
2019年9月27日
第5页
MATLAB R2018b 基础教程
脚本文件和编辑器（2/11）
创建和使用脚本文件
2019年9月27日
第6页
MATLAB R2018b 基础教程

Matlab7_清华大学教程

Matlab7_清华大学教程
MATLAB 7 简明教程
清华大学出版社
MATLAB 7课件
第一章 MATLAB 7简介 第二章 MATLAB 7的安装和用户界面 第三章 基本使用方法 第四章 数值向量和数组 第五章 字符串、单元数组和结构 第六章 数值计算功能 第七章 符 号 运 算 第八章 图 形 处 理 第九章 GUI图形设计 第十章 MATLAB 7程序设计
2021/4/24
第一章 MATLAB 7 简介
返回 15
MATLAB 7 简明教程
清华大学出版社
MATLAB 7用户界面概述
– MATLAB 7的用户界面主要包括以下三个方面 的内容：
• MATLAB 7的主菜单 • MATLAB 7的工具栏 • MATLAB 7的窗口
2021/4/24
第一章 MATLAB 7 简介
2021/4/24
第一章 MATLAB 7 简介
返回 20
MATLAB 7 简明教程
清华大学出版社
（2） 命令历史窗口
– 命令历史窗口显示用户 在命令窗口中所输入的 每条命令的历史记录， 并标明使用时间，这样 可以方便用户的查询。
– 如果用户想再次执行某 条已经执行过的命令， 只需在命令历史窗口中 双击该命令。
清华大学出版社
数值运算符号
符号
+ * /、\ ^
功能
加法 减法 乘法 除法 乘方
实例
1+2 1-2 1*2 1/2（除）2\1（被除） 2^1
2021/4/24
第一章 MATLAB 7 简介
返回 14
MATLAB 7 简明教程
清华大学出版社
MATLAB 7的安装 过程
– 用户在购买到正版MATLAB 7后，可以按照相 关的说明进行安装，安装过程相对比较简单。 这里不在赘述。安装MATLAB 7必须具有由 Mathworks公司提供的合法个人使用许可，如 果没有使用许可，用户将无法安装MATLAB。

MATLAB7.6教程教程(经典)

MATLAB7.6教程教程(经典)

第一章M A T L A B基础知识Matlab产生的背景：MATrix LABoratory（矩阵实验室）的缩写利用C语言等高级语言编写程序，过程比较烦琐，普通用户掌握起来较难。

不希望把时间过多的花在编程序上而忽略了问题本身的研究第 1 节Matlab 基本知识一、Matlab 的主要功能Matlab是一种功能非常强大的工程语言，诞生于20世纪70年代，1984年正式推向市场。

2002年8月，Matlab6.5开始发布。

是进行科学研究和产品开发必不可少的工具。

●数值和符号计算矩阵(数组)的四则运算（Matrix＋Laboratory）、数值差分、导数、积分、求解微分方程、微分方程的优化等●数字图像、数字信号处理●工程和科学绘图●控制系统设计●财务工程●建模、仿真功能二、Matlab 的界面1.命令窗口（Command Window）：Matlab各种操作命令都是由命令窗口开始，用户可以在命令窗口中输入Matlab命令，实现其相应的功能。

此命令窗口主要包括文本的编辑区域和菜单栏（如：四则运算；“;”禁止显示变量的值；↑↓遍历以前的命令）。

在命令窗口空白区域单击鼠标右键，打开快捷菜单，各项命令功能如下：Evaluate Selection :打开所选文本对应的表达式的值。

Open Selection :打开文本所对应的MatLab文件。

Cut :剪切编辑命令。

Paste :粘贴编辑命令。

2. M-文件编辑/调试（Editor/Debugger）窗口Matlab Editor/Debugger窗口是一个集编辑与调试两种功能于一体的工具环境。

M-文件（函数文件）●什么是M-文件：它是一种和Dos环境中的批处理文件相似的脚本文件，对于简单问题，直接输入命令即可，但对于复杂的问题和需要反复使用的则需做成M－文件（Script File）。

●创建M-文件的方法：Matlab命令窗的File/New/M-file。

matlab7课程课件第6章matlab绘图基础

matlab7课程课件第6章matlab绘图基础
MATLAB 7.0从入 门到精通
2021/7/13
1
主要讲述内容
• 第1章 MATLAB简介 • 第2章 数值运算 • 第3章 单元数组和结构 • 第4章 字符串 • 第5章 符号运算 • 第6章 MATLAB绘图基础 • 第7章 程序设计 • 第8章 计算方法的MATLAB实现 • 第9章 优化设计 • 第10章 Simulink仿真初探
示向量或矩阵中的值。
• bar(y)为每一个y中元素画一个条状。
• bar(x,y)在指定的横坐标x上画出y，其中x为严格
单增的向量。若y为矩阵，则bar把矩阵分解成几 个行向量，在指定的横坐标处分别画出。
• bar(x,y,width)设置条形的相对宽度和控制在一
组内条形的间距。默认值为0.8，如用户没指定x， 则同一组内的条形有很小的间距，若设置为1， 则同组的条形相互接触。
2021/7/13
25
2021/7/13
26
• 用plot(x,y)绘制双矩阵。以x矩阵的第i列分
量作为横坐标，矩阵y的第i列分量为纵标， 绘得第i条连线。
• >> x=[1 2 3;4 5 6;7 8 9;2 3 4;5 6 7];
• >> y=[2 4 5;3 6 7;4 6 8;1 3 5;2 6 3];
2021/7/13
2
第6章 MATLAB绘图基础
•6.1二维绘图
• plot(y)命令中y可以是向量、实数矩阵或复数
向量。
• 当y是向量时，绘制的图形以向量索引(1)为横
坐标值(起点为1)、以向量元素的值为纵坐标 值(横标为点的个数)。
• >> t=1:0.1:10; • >> y=sin(t); • >> plot(y)

MATLAB基础知识及常用功能介绍

MATLAB基础知识及常用功能介绍

MATLAB基础知识及常用功能介绍第一章：MATLAB简介及安装MATLAB是一种强大且广泛应用的数值计算软件，它提供了许多用于科学计算和工程设计的功能。

MATLAB是矩阵实验室（Matrix Laboratory）的缩写，其主要特点是在操作矩阵和各种数学函数上非常高效。

要安装MATLAB，只需下载安装程序然后按照提示进行安装即可。

第二章：MATLAB基本操作在MATLAB中，可以使用各种命令来进行基本的数学运算，例如加减乘除、幂运算等。

此外，还可以定义变量、矩阵和向量，并进行复杂的数学运算。

提示：使用分号可以取消输出结果。

第三章：MATLAB脚本和函数脚本是一系列MATLAB命令的集合，可以保存并重复执行。

函数是一段具有输入和输出的可执行代码块，可以通过函数名和输入参数来调用。

编写脚本和函数有助于提高代码的可读性和可重复性。

第四章：MATLAB图形化界面MATLAB提供了图形化界面（GUI）工具箱，用于创建交互式应用程序和图形用户界面。

利用GUI工具箱，可以通过拖拽和放置的方式创建界面，并通过设置属性和回调函数实现交互功能。

第五章：MATLAB数据可视化MATLAB拥有丰富的数据可视化功能，可以将数据以各种图表形式呈现出来，如散点图、柱状图、曲线图等。

此外，还可以对图表进行自定义设置，如添加图例、调整轴范围、添加标题等。

第六章：MATLAB图像处理MATLAB提供了强大的图像处理工具箱，可以用于图像的滤波、锐化、模糊、边缘检测等操作。

此外，还可以进行图像的变换和特征提取，用于图像识别和分析。

第七章：MATLAB信号处理MATLAB信号处理工具箱提供了一系列用于处理、分析和合成信号的函数和工具。

可以进行信号滤波、频谱分析、时域分析等操作。

此外，还可以进行数字滤波器设计和滤波器实现。

第八章：MATLAB数学建模MATLAB是数学建模的重要工具，可以用于建立各种数学模型并进行仿真和优化。

可以利用MATLAB解方程、求解微分方程、进行符号计算等，用于解决各种实际问题。

MATLAB教程(1-6章)

MATLAB教程(1-6章)

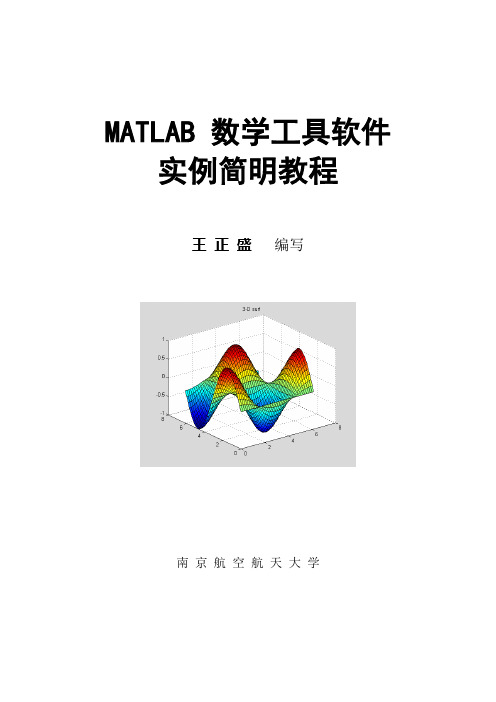

MATLAB 数学工具软件实例简明教程王正盛编写南京航空航天大学第一章 MATLAB简介MALAB译于矩阵实验室（MATrix LABoratory），是用来提供通往LINPACK和EISPACK矩阵软件包接口的。

后来，它渐渐发展成了通用科技计算、图视交互系统和程序语言。

MATLAB的基本数据单位是矩阵。

它的指令表达与数学、工程中常用的习惯形式十分相似。

比如，矩阵方程Ax=b，在MATLAB中被写成A*x=b。

而若要通过A,b求x，那么只要写x=A\b即可，完全不需要对矩阵的乘法和求逆进行编程。

因此，用MATLAB解算问题要比用C、Fortran等语言简捷得多。

MATLAB发展到现在，已经成为一个系列产品：MATLAB“主包”和各种可选的toolbox“工具包”。

主包中有数百个核心内部函数。

迄今所有的三十几个工具包又可分为两类：功能性工具包和学科性工具包。

功能性工具包主要用来扩充MATLAB的符号计算功能、图视建模仿真功能、文字处理功能以及硬件实时交互功能。

这种功能性工具包用于多种学科。

而学科性工具包是专业性比较强的，如控制工具包（Control Toolbox）、信号处理工具包(Signal Processing Toolbox) 、通信工具包(Communication Toolbox)等都属此类。

开放性也许是MATLAB最重要、最受人欢迎的特点。

除内部函数外，所有MATLAB 主包文件和各工具包文件都是可读可改的源文件，用户可通过对源文件的修改或加入自己编写文件去构成新的专用工具包。

MATLAB已经受了用户的多年考验。

在欧美发达国家，MATLAB 已经成为应用线性代数、自动控制理论、数理统计、数字信号处理、时间序列分析、动态系统仿真等高级课程的基本教学工具；成为攻读学位的大学生、硕士生、博士生必须掌握的基本技能。

在设计研究单位和工业部门，MATLAB被广泛地用于研究和解决各种具体工程问题。

Matlab经典教程——从入门到精通

第一章 基础准备及入门本章有两个目的：一是讲述MATLAB正常运行所必须具备的基础条件；二是简明系统地介绍高度集成的Desktop操作桌面的功能和使用方法。

本章的前两节分别讲述：MATLAB的正确安装方法和MATLAB 环境的启动。

因为指令窗是MATLAB最重要的操作界面，所以本章用第 1.3、1.4 两节以最简单通俗的叙述、算例讲述指令窗的基本操作方法和规则。

这部分内容几乎对MATLAB各种版本都适用。

不同于其前版本的最突出之处是：向用户提供前所未有的、成系列的交互 MATLAB6.x式工作界面。

了解、熟悉和掌握这些交互界面的基本功能和操作方法，将使新老用户能事半功倍地利用MATLAB去完成各种学习和研究。

为此，本章特设几节用于专门介绍最常用的交互界面：历史指令窗、当前目录浏览器、工作空间浏览器、内存数组编辑器、交互界面分类目录窗、M文件编辑/调试器、及帮助导航/浏览器。

本章是根据MATLAB6.5版编写的，但大部分内容也适用于其他6.x版。

1.1M ATLAB的安装和内容选择图 1.1-11.2D esktop操作桌面的启动1.2.1MATLAB的启动1.2.2Desktop操作桌面简介一 操作桌面的缺省外貌图1.2-1二 通用操作界面1.3 C ommand Window 运行入门1.3.1Command Window 指令窗简介图 1.3-11.3.2 最简单的计算器使用法【例1.3.2-1】求23)]47(212[÷−×+的算术运算结果。

（1）用键盘在MATLAB 指令窗中输入以下内容 >> (12+2*(7-4))/3^2（2）在上述表达式输入完成后，按【Enter 】键，该就指令被执行。

（3）在指令执行后，MATLAB 指令窗中将显示以下结果。

ans = 2【例1.3.2-2】简单矩阵⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=987654321A 的输入步骤。

（1）在键盘上输入下列内容A = [1,2,3; 4,5,6; 7,8,9]（2）按【Enter 】键，指令被执行。

matlab入门教程(快速入门)


2014年9月5日10时8分
25
大括号是单元型数据所特有的标点。后面介绍。 小数点“.”，它起到了数学符号的作用；而作为点运算的标志符， 它又构成了各种各样的点运算；最重要的是它可作为结构型数组 应用时的专有符号。 “…”为matlab语言中的续行符，但是该续行符只能出现在各个语 义群之间，也就是说不能出现在变量名之间，否则出错。例如：
15
Matlab语言的关系运算符如右表： 当判断一个矩阵是否为空矩阵时， 一般不用“==”，而应当使用函 数isempty。
操作符 == ~= > >= < <=
定义 等于 不等于 大于 大于等于 小于 小于等于
2014年9月5日10时8分
16
Matlab语言的逻辑运算符如右表： 进行逻辑判断时，所有非零 数值均被认为为真，而零为假； 在逻辑判断结果中，判断为真时 输出1，为假时输出0. 三种运算符中，它们的优先级关系 先后为：算术运算符、关系运算 符、逻辑运算符。
1
17 23 4 10 11 24 5 6 12 18 0 0 0 0 0 8 14 20 21 2 15 16 22 3 9
1
0
0
0
>>a11=any(a(:,1)>10) a11 = 1
>>a1=all(a(:,1)<10) >>a22=any(a>10) a1 =
a22 =
0 1
2014年9月5日10时8分
2014年9月5日10时8分
9
字符串

字符串用单引号输入或赋值； 字符串的每个字符都是都是字符数组的一个元素； 字符串和字符数组基本上等价。
>> s='i love you' s= i love you >> size(s) ans = 1 10 >> s(2) ans = >> s(10) ans = u

matlab7从入门到精通-[中国IT联盟www.ciun.in]第6章 matlab - 讲义


6.3.2 仿真结果分析 为了观察仿真结果的变化轨迹可以采用3种方法。 （1）把输出结果送给Scope模块或者XY Graph模块。 Scope模块显示系统输出量对于仿真时间的变化曲线，XY Graph模块显示送到该模块上的两个信号中的一个对另一 个的变化关系。 （2）把仿真结果送到输出端口并作为返回变量，然后使用 MATLAB命令画出该变量的变化曲线。 （3）把输出结果送到To Workspace模块，从而将结果直接 存入工作空间，然后用MATLAB命令画出该变量的变化曲 线。
（3）保存选项（Save options） 在保存选项栏中的“Format”下拉列表中有矩阵、结构和包 含时间的结构3种选择。“Limit data points to last”用来限 定保存到工作空间中的数据的最大长度。 输出选项（Output options）有： ① Refine output（细化输出） output ② Produce additional output（产生附加输出） ③ Produce specified output only（仅在指定的时刻产生输 出）
6.3.3 系统仿真实例 【例6.3】有初始状态为0的二阶微分方程 y" + 1.5y' + 10y = 2u'(t) + 10u(t)，其中u(t)是单位阶跃函数，试建立 系统模型并仿真。 方法1：用微分/积分器直接构造求解微分方程的模型。 把原微分方程改写为 y" = 2u' (t) + 10u(t) − 1.5y' − 10y u经微分作用得u'，y"经积分作用得y'，y'再经积分模块作用就得y，而u'、 u、y'和y经代数运算又产生y"，据此可以建立系统模型并仿真。 （1）利用Simulink模块库中的基本模块建立系统模型 （2）设置系统仿真参数。 在模型编辑窗口的 Simulation stop time栏把仿 真的停止时间设置为5。 （3）仿真操作。

（完整版）Matlab入门教程

（完整版）Matlab⼊门教程第1章MATLAB操作基础1.1 MATLAB概述1.1.2 MATLAB的主要功能1．数值计算MATLAB以矩阵作为数据操作的基本单位，还提供了⼗分丰富的数值计算函数。

2．绘图功能可以绘制⼆维、三维图形，还可以绘制特殊图形（与统计有关的图，例如：区域图、直⽅图、饼图、柱状图等）。

3．编程语⾔MATLAB具有程序结构控制、函数调⽤、数据结构、输⼊输出、⾯向对象等程序语⾔特征，⽽且简单易学、编程效率⾼。

4．MATLAB⼯具箱MATLAB包含两部分内容：基本部分和各种可选的⼯具箱。

MATLAB⼯具箱分为两⼤类：功能性⼯具箱和学科性⼯具箱。

1.1.3MATLAB语⾔的特点语⾔简洁紧凑，使⽤⽅便灵活，易学易⽤。

例如：A=[1 2 3;4 5 6;7 8 9]⼀条语句实现了对3x3矩阵的输⼊。

语句功能强⼤，⼀条语句相当于其它语⾔的⼀个⼦程序，例如fft。

语句简单，内涵丰富。

同⼀个函数有不同的输⼊变量和输出变量，分别代表不同的含义。

Matlab既具有结构化的控制语句（if、for、while）⼜⽀持⾯向对象的程序设计。

⽅便的绘图功能。

包含功能强劲的⼯具箱。

易于扩展。

1.1.4 初识MATLAB例1-1 绘制正弦曲线和余弦曲线。

x=[0:0.5:360]*pi/180;plot(x,sin(x),x,cos(x));例1-2 求⽅程3x4+7x3+9x2-23=0的全部根。

p=[3,7,9,0,-23]; %建⽴多项式系数向量x=roots(p) %求根例1-3 求积分quad('x.*log(1+x)',0,1)例1-4 求解线性⽅程组。

a=[2,-3,1;8,3,2;45,1,-9];b=[4;2;17];x=inv(a)*b1.2 MATLAB的运⾏环境与安装1.2.1 MATLAB的运⾏环境硬件环境：(1) CPU(2) 内存(3) 硬盘(4) CD-ROM驱动器和⿏标软件环境：(1) Windows 98/NT/2000 或Windows XP(2) 其他软件根据需要选⽤1.2.2 MATLAB的安装运⾏系统的安装程序setup.exe，可以按照安装提⽰依次操作。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

• >> t=0:0.1:10; • >> y=sin(t); • >> plot(y)
• >> t=1:1:10; • >> y=sin(t); • >> plot(y)
• >> t=0:1:10; • >> y=sin(t); • >> plot(y)
• >> t=1:0.1:10; • >> y=sin(t); • >> plot(t,y)
MATLAB 7.0从入 门到精通
主要讲述内容
• 第1章 MATLAB简介 • 第2章 数值运算 • 第3章 单元数组和结构 • 第4章 字符串 • 第5章 符号运算 • 第6章 MATLAB绘图基础 • 第7章 程序设计 • 第8章 计算方法的MATLAB实现 • 第9章 优化设计 • 第10章 Simulink仿真初探
• 用plot(y)命令绘制复向量。则plot(y)相当于
plot(real(y),imag(y))。 • >> x=[1:100]; • >> y=[2:2:200]; • >> z=x+y.*i; • >> plot(z)
• • • •
>> x=[1:100]; >> y=1/10.*x.^2; >> z=x+y*i; >> plot(z)
• 6.3特殊图形绘制
• (1)bar命令绘制二维垂直条形图，用垂直条形显
示向量或矩阵中的值。 • bar(y)为每一个y中元素画一个条状。 • bar(x,y)在指定的横坐标x上画出y，其中x为严格 单增的向量。若y为矩阵，则bar把矩阵分解成几 个行向量，在指定的横坐标处分别画出。 • bar(x,y,width)设置条形的相对宽度和控制在一 组内条形的间距。默认值为0.8，如用户没指定x， 则同一组内的条形有很小的间距，若设置为1， 则同组的条形相互接触。 • bar(x,y,’color’)定义条形颜色。
• 用plot(x,y)绘制向量和矩阵。 • >> x=0:0.1:10; • >> y=[sin(x)+2;cos(x)+1]; • >> plot(x,y)
• 用plot(x,y)绘制双矩阵。以x矩阵的第i列分
量作为横坐标，矩阵y的第i列分量为纵标， 绘得第i条连线。 • >> x=[1 2 3;4 5 6;7 8 9;2 3 4;5 6 7]; • >> y=[2 4 5;3 6 7;4 6 8;1 3 5;2 6 3]; • >> plot(x,y)
• 用plot(x,y,’s’)绘制不同的线型、点标和颜色
的图形，其中s为字符，控制线型。 • x=0:0.1:10; • y1=sin(x); • y2=cos(x); • plot(x,y1,'dm',x,y2,'--b')
• 例：在区间[0,4pi]上，绘制函数下列函数的图
形，两图采用不同形式的线型。
第6章 MATLAB绘图基础
• 6.1二维绘图
• plot(y)命令中y可以是向量、实数矩阵或复数
向量。 • 当y是向量时，绘制的图形以向量索引(1)为横 坐标值(起点为1)、以向量元素的值为纵坐标 值(横标为点的个数)。 • >> t=1:0.1:10; • >> y=sin(t); • >> plot(y)
• (7)sphere命令绘制球体。 • sphere绘制三维直角坐标系中单位球体，该
球体由20*20个面组成。 • sphere(n)绘制三维直角坐标系中单位球体， 该球体由n*n个面组成。 • 例： spheretu
• 6.4 图形格式控制
• 1、grid on(grid off)与hold on(hold off) • grid控制网格的打开与关闭，hold on与hold
• 6.2 三维绘图
• 1、三维曲线图命令plot3 • >> t=0:0.01:10*pi; • >> x=sin(t); • >> y=cos(t); • >> z=t; • >> plot3(x,y,z)
• 用plot3命令绘制向量 • >> t=[0:0.01:2*pi]; • >> x=[sin(t) sin(t) sin(t)]; • >> y=[cos(t) cos(t) cos(t)]; • >> z=[(sin(t)).^2+(cos(t)).^2
• bar(x,y,’style’)用style定义条形类型，可以取
值’group’或’stack’。其中’group’为默认的 显示模式，表示若y为n*m阶的矩阵，则bar显 示n组，每组有m个垂直条形的条形 图。’stack’表示对矩阵y的每一个行向量显示 在一个图形中，条形的高度为该行向量中的分 量和。其中同一条图中的每个分量用不同的颜 色显示出来，从而可以显示每个分量在向量中 的分布。 • barh为绘制水平条状图。 • 例：bartu
• >> [x,y]=meshgrid(-3:0.1:3); • >> z=peaks(x,y); • >> surf(z)
• >> [x,y]=meshgrid(-3:0.1:3); • >> z=peaks(x,y); • >> surfc(z)
• >> [x,y]=meshgrid(-3:0.1:3); • >> z=peaks(x,y); • >> waterfall(z)
• >> t=1:1:10; • >> y=sin(t); • >> plot(t,y)
• 用plot(y)命令绘制矩阵。则绘制矩阵列向量对其坐标 • •
索引(1)的图形。 >> y=[0 1 2;2 3 4;5 6 7]; >> plot(y)
• >> y=[3 2 6;4 3 9;5 8 7]; • >> plot(y)
• (6)cylinder命令绘制圆柱图形。 • [x,y,z]=cylinder返回一个半径和高度均为1的圆
柱体的x,y,z轴的坐标值，圆柱体的圆周有20个 距离相同的点。 • [x,y,z]=cylinder(r)返回一个半径为r，高度为1 的圆柱体的x,y,z轴的坐标值，圆柱体的圆周有 20个距离相同的点。 • [x,y,z]=cylinder(r,n)返回一个半径为r，高度为 1的圆柱体的x,y,z轴的坐标值，圆柱体的圆周 有n个距离相同的点。 • 例：cylindertu
• plot(x,y)中x，y均可为向量和矩阵。x,y均为
n维向量时，绘制向量y对向量x的图形，即 以x为横坐标，y为纵坐标。x为n维向量，y 为m×n或n×m的矩阵时，该命令将在同一 图内绘得m条不同颜色的连线。x为公共横 标，y为纵标。x,y均为m×n矩阵时，将绘得 n条不同颜色的连线。
• 用plot(x,y)绘制双向量。 • >> x=-2*pi:0.1:2*pi; • >> y=sin(x)+2; • >> plot(x,y)
• (4)pie3命令绘制三维饼图。 • pie3(x)绘制向量x的三维饼图，向量x中的每
一个元素就是饼图中的一个扇形。 • pie3(x,explode)参数explode和向量x是同维 矩阵，如果其中有非零的元素，x矩阵中对 应的位置元素在饼图中对应的扇形将向外移 出，加以突出。 • pie3(x,labels)参数labels用来定义对应扇形 的标签。 • 例：pie3tu
• >> y=[4 1 2;9 4 2;9 8 6;4 0 3;9 1 2]; • >> bar(y,'r') • >> bar(y,'g')
• (2)bar3命令绘制三维垂直条形图，用垂直条形显示向 • • •
量或矩阵中的值。 bar3(z)为每一个z中元素画一个条状，y为1:N。 bar3(y,z)绘制三维条状图，y必须单调增加。 bar3(y,z,width)设置条形的相对宽度和控制在一组内 条形的间距。默认值为0.8，如用户没指定x，则同一 组内的条形有很小的间距，若设置为1，则同组的条 形相互接触。 bar3(y,z,’style’)用style定义颜色或条形类型，可以取 值’group’或’stack’或’detach’。其中’group’为默 认的显示模式，’stack’表示对矩阵y的每一个行向量 显示在一个图形中， ’detach’形状分开。 bar3h为绘制水平条状图。例：bar3tu。
• (5)contour命令绘制二维等高线图。 • contour(z)绘制表达式z的二维等高线图。 • contour(z,n)参数n控制等高线的条数。 • contour(z,v)参数v是一个输入向量，等高线条
数等于该向量的长度，而且等高线的数值等于 对应向量的元素数值。 • clabel(c,h)旋转标签并将它们插到等值线中。该 函数只插入那些在等值线图中合适的标签，它 决定于等值线图的大小。 • clabel(c,h,’manual’)将等值线值标在鼠标选定的 位置上，回车结束标注。 • 例：contourtu、clabeltu
(sin(t)).^2+(cos(t)).^2+1 (sin(t)).^2+(cos(t)).^2+3]; • >> plot3(x,y,z)
