继电保护定值整定计算公式大全1、负荷计算（移变选择）：cos de Nca wmk P S ϕ∑=（4-1）式中 S ca --一组用电设备的计算负荷，kVA ；∑P N --具有相同需用系数K de 的一组用电设备额定功率之和，kW 。
综采工作面用电设备的需用系数K de 可按下式计算Nde P P k ∑+=max6.04.0 （4-2） 式中 P max --最大一台电动机额定功率，kW ；wm ϕcos --一组用电设备的加权平均功率因数2、高压电缆选择：（1）向一台移动变电站供电时，取变电站一次侧额定电流，即NN N ca U S I I 131310⨯== （4-13）式中 N S —移动变电站额定容量，kV •A ；N U 1—移动变电站一次侧额定电压，V ； N I 1—移动变电站一次侧额定电流，A 。
（2）向两台移动变电站供电时，最大长时负荷电流ca I 为两台移动变电站一次侧额定电流之和，即31112ca N N I I I =+=（4-14）（3）向3台及以上移动变电站供电时，最大长时负荷电流ca I 为3ca I =（4-15）式中 ca I —最大长时负荷电流，A ；N P ∑—由移动变电站供电的各用电设备额定容量总和，kW ；N U —移动变电站一次侧额定电压，V ； sc K —变压器的变比； wm ϕcos 、ηwm —加权平均功率因数和加权平均效率。
（4）对向单台或两台高压电动机供电的电缆，一般取电动机的额定电流之和；对向一个采区供电的电缆，应取采区最大电流；而对并列运行的电缆线路，则应按一路故障情况加以考虑。
3、 低压电缆主芯线截面的选择1）按长时最大工作电流选择电缆主截面 （1）流过电缆的实际工作电流计算① 支线。
所谓支线是指1条电缆控制1台电动机。
流过电缆的长时最大工作电流即为电动机的额定电流。
NN N N N ca U P I I ηϕcos 3103⨯== （4-19）式中 ca I —长时最大工作电流，A ；N I —电动机的额定电流，A ； N U —电动机的额定电压，V ； N P —电动机的额定功率，kW ； N ϕcos —电动机功率因数；N η—电动机的额定效率。
保护整定值计算是电力系统继电保护中的重要工作，它决定了系统在出现故障时，保护装置能够正确地动作并切除故障。
以下是一些常用的保护整定值计算方法：
1. 短路电流计算：根据电力系统网络拓扑结构、元件参数以及运行状态，计算短路电流。
常用的短路电
流计算方法有欧姆法、等效电源法等。
2. 保护装置的动作电流：根据保护装置的类型和规格，结合保护对象的运行特性和短路电流计算结果，
计算保护装置的动作电流。
3. 灵敏度校验：根据保护装置的动作电流和短路电流计算结果，计算保护装置的灵敏度。
灵敏度校验是
检验保护装置在系统发生故障时能否正确动作的重要手段。
4. 配合整定值：在多级保护的情况下，需要考虑各级保护装置之间的配合，以避免越级跳闸等误动作。
配合整定值是根据各级保护装置的动作时间和动作电流来计算的。
5. 接地保护整定值：对于中性点接地的变压器，需要计算零序电流和零序电压的整定值。
根据变压器中
性点的接地方式和变压器绕组接线方式，选择合适的零序电流和零序电压保护方案。
在实际应用中，保护整定值计算需要根据具体的系统和设备情况进行调整和优化，以确保保护装置在系统发生故障时能够快速、准确地切除故障，保障电力系统的安全稳定运行。
煤矿井下127V照明线路保护整定的计算方法74?煤矿机电2011年第5期煤矿井下127V照明线路保护整定的计算方法王惠东(淮南矿业集团公司潘一矿,安徽淮南232082)摘要:针对煤矿井下127V照明线路易着火,碳化自燃等现象,对其照明线路综合保护器二次侧保险管的选择,线路电缆截面及保护距离等高度重视.阐述127V照明线路保护整定计算方法,并提出超过电缆最长保护距离的解决措施.关键词:保险管;电缆截面;保护距离;整定计算中图分类号:TD623文献标识码:B文章编号:1001—0874(2011)05-0074—02 ResearchonCoalMine127VIlluminatingLineProtectionSettingCalculationW ANGHui—d0ng(PanyiMine,HuainanMiningGroupCo.,Ltd.,Huainan232082,China)Abstract:Inviewofthephenomenasuchaseasytocatchfireandcarbonizedspontaneouscom bustionof127Villuminatinglineatundergroundcoalmine,themajorityminepitstothe127Villuminatinglin esynthesisprotectortwosidesprotectivetube,schoice,thelineelectriccablesectionandtheprotectiondistanceare beingtakenseriously.Theprotectioninstallationcomputationalmethodsof127Villuminatinglinearein troducedandthe solutionmeasuresofoverelectricallongestprotectiondistanceareproposed.Keywords:protectivetube;electriccablesection;protectiondistance;settingcalculation 0引言淮南矿业(集团)公司下属煤矿都是高瓦斯矿井,瓦斯爆炸,突出等灾害发生的可能性都比较高,其中井下127V照明线路由于电压低,经常发生着火,碳化自燃等问题,严重威胁井下生产的安全.对此,查阅了有关资料,并与生产厂家的技术人员进行了交流,总结出煤矿井下127V照明线路保护整定计算方法.1127V照明线路保护整定计算方法1.1照明线路电缆截面的选择主要按供电线路的实际负荷电流低于电缆长时允许工作电流的原则进行选择.线路实际负荷电流的计算按式(1),即:IE=P/(1.732×Ue×COS)=P置/(1.732X133×0.6)(1)式中:,——照明灯负荷电流,A;——装灯最多的一相的装灯容量,W;——额定电压,Ue=133V;COS=0.6.127V照明电缆长时允许工作电流见表1.表1127V照明电缆载流量电缆截面/mm2长期允许载流量/A二芯l42126304153三芯四芯1l182225354511.522.5461218222535451.2照明综合保护器二次侧熔断器的选择该二次侧熔断器主要起保护照明线路的作用,相当于线路的过流,短路保护.选择时,按实际负荷电流不得高于二次侧熔断器的额定电流的原则,见式(2).即:2011年第5期煤矿机电?75?,R≥,F式中:,一熔体额定电流;(2)表3电缆最长允许供电距离,——照明灯负荷电流.1.3照明综合保护器二次侧熔断器灵敏度校验主要按式(3)计算:'/IR≥4(3)所选择二次侧的熔断器必须满足表2的要求.表2127V供电系统中最小供电电缆截面选择1.4电缆最长保护距离1.4.1线路两相短路电流计算依据1)照明综合保护器二次侧额定电压vo=133V;2)1.5mm电缆每相电阻参数17.8km;3)2.5mm电缆每相电阻参数1O.42l~/km;4)4mm电缆每相电阻参数6.36f//km;5)电缆每相电抗参数0.081km;6)照明综合保护器每相线圈阻抗R=0.1068n,X=0.1676Q;7)综合保护器前级电缆阻抗忽略不计.1.4.2电缆最长保护距离计算线路两相短路电流必须是熔断器额定电流的4倍以上数值,按照4倍的最低标准推出所能保护的电缆最长距离,同时反推出装灯最多的一相的最大装灯容量,见表3.若供电线路中供电电缆截面选用不统一,可在不考虑高压侧电路阻抗及系统阻抗的情况下,按式(4)计算,并换算到截面为4mm电缆时的总换算长度,不得大于全部采用截面为4mm电缆供电时的最长允许供电距离.L日=L1K1+￡2+…+ⅣKⅣ(4)式中:——电缆总换算长度,m;三,:,￡——电缆总换算长度,m;,,——电缆换算系数,各种电缆换算系数见表4.表4电缆换算系数1.5超长保护距离的解决措施若照明综合保护器所带照明线路超过计算得出的最长距离,则必须在每一条线路的最远端加装照明综合保护器远端保护装置.其工作原理就是将短路信号转化为漏地信号,不受供电距离限制.2结语通过计算,不仅对于127V照明线路电缆截面'有了精确的选择,而且在计算照明综保选定电缆截面的情况下,确定能够保护的最长电缆长度,超出此长度就加远距离保护终端.所以按照计算结果去选择电缆截面,长度,就不会出现短路保护不起作用的情况.潘一矿自规范计算管理后,没有发生过电缆着火,碳化等事故.作者简介:王惠东(1981一),男,工程师.2004年毕业于河北建筑科技学院电子系电子信息工程专业,现从事技术工作,发表论文4 篇.(收稿日期:2011—04—08:责任编辑:姚克)(上接第73页)隔爆箱体轻量化设计方法,可使箱体的重量降低一半,对防爆无轨车辆的节能,减排,增加运程等有重要的意义.参考文献:『1]GB3836.2.2000,爆炸性气体环境用电气设备第2部分:隔爆型…d'[S].作者简介:毛好喜(1973一),男,讲师.1998年毕业于中国矿业大学(硕士学位),现从事教学与科研工作,发表论文10余篇,出版教材1部.(收稿日期:2011—05—15;责任编辑:陈锡强)。

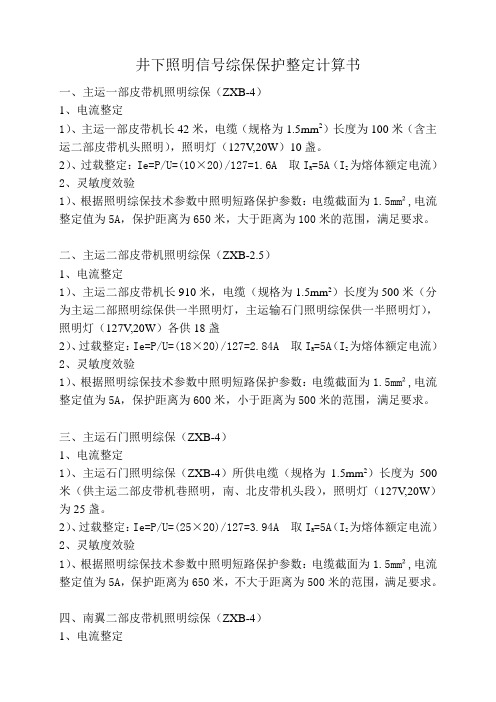

井下照明信号综保保护整定计算书一、主运一部皮带机照明综保（ZXB-4）1、电流整定1）、主运一部皮带机长42米，电缆（规格为1.5mm2）长度为100米（含主运二部皮带机头照明），照明灯（127V,20W）10盏。
2）、过载整定：Ie=P/U=(10×20)/127=1.6A 取I R=5A（I Z为熔体额定电流）2、灵敏度效验1）、根据照明综保技术参数中照明短路保护参数：电缆截面为1.5mm²,电流整定值为5A，保护距离为650米，大于距离为100米的范围，满足要求。
二、主运二部皮带机照明综保（ZXB-2.5）1、电流整定1）、主运二部皮带机长910米，电缆（规格为1.5mm2）长度为500米（分为主运二部照明综保供一半照明灯，主运输石门照明综保供一半照明灯），照明灯（127V,20W）各供18盏2）、过载整定：Ie=P/U=(18×20)/127=2.84A 取I R=5A（I Z为熔体额定电流）2、灵敏度效验1）、根据照明综保技术参数中照明短路保护参数：电缆截面为1.5mm²,电流整定值为5A，保护距离为600米，小于距离为500米的范围，满足要求。
三、主运石门照明综保（ZXB-4）1、电流整定1）、主运石门照明综保（ZXB-4）所供电缆（规格为1.5mm2）长度为500米（供主运二部皮带机巷照明，南、北皮带机头段），照明灯（127V,20W）为25盏。
2）、过载整定：Ie=P/U=(25×20)/127=3.94A 取I R=5A（I Z为熔体额定电流）2、灵敏度效验1）、根据照明综保技术参数中照明短路保护参数：电缆截面为1.5mm²,电流整定值为5A，保护距离为650米，不大于距离为500米的范围，满足要求。
四、南翼二部皮带机照明综保（ZXB-4）1、电流整定1）、南翼二部皮带机照明综保（ZXB-4）所供电缆（规格为1.5mm2）长度为140米（皮带机长度为125米），照明灯（127V,20W）为6盏。
继电保护定值整定计算公式大全1、负荷计算（移变选择）：cos de Nca wmk P S ϕ∑=g （4-1）式中 S ca --一组用电设备的计算负荷，kVA ；∑P N --具有相同需用系数K de 的一组用电设备额定功率之和，kW 。
综采工作面用电设备的需用系数K de 可按下式计算Nde P P k ∑+=max6.04.0 （4-2） 式中 P max --最大一台电动机额定功率，kW ；wm ϕcos --一组用电设备的加权平均功率因数2、高压电缆选择：（1）向一台移动变电站供电时，取变电站一次侧额定电流，即NN N ca U S I I 131310⨯== （4-13）式中 N S —移动变电站额定容量，kV •A ；N U 1—移动变电站一次侧额定电压，V ； N I 1—移动变电站一次侧额定电流，A 。
（2）向两台移动变电站供电时，最大长时负荷电流ca I 为两台移动变电站一次侧额定电流之和，即31112ca N N I I I =+=（4-14）（3）向3台及以上移动变电站供电时，最大长时负荷电流ca I 为3ca I =（4-15）式中 ca I —最大长时负荷电流，A ；N P ∑—由移动变电站供电的各用电设备额定容量总和，kW ；N U —移动变电站一次侧额定电压，V ； sc K —变压器的变比；wm ϕcos 、ηwm —加权平均功率因数和加权平均效率。
（4）对向单台或两台高压电动机供电的电缆，一般取电动机的额定电流之和；对向一个采区供电的电缆，应取采区最大电流；而对并列运行的电缆线路，则应按一路故障情况加以考虑。
3、 低压电缆主芯线截面的选择1）按长时最大工作电流选择电缆主截面 （1）流过电缆的实际工作电流计算① 支线。
所谓支线是指1条电缆控制1台电动机。
流过电缆的长时最大工作电流即为电动机的额定电流。
NN N N N ca U P I I ηϕcos 3103⨯== （4-19）式中 ca I —长时最大工作电流，A ；N I —电动机的额定电流，A ； N U —电动机的额定电压，V ； N P —电动机的额定功率，kW ； N ϕcos —电动机功率因数；N η—电动机的额定效率。
供电系统整定及短路电流计算说明书、掘进工作面各开关整定计算：1、KBZ-630/1140馈电开关KBZ-630/1140 馈电开关所带负荷为： 10SC32-48BXVC-4型梭车。
（1）、连续采煤机各台电机及功率： 两台截割电机 二台收集、运输电动机 两台牵引电动机 一台液压泵电动机 一台除尘电动机 合计总功率： 553KW 。
（2）、锚杆机各台电机及功率： 两台泵电机： （3）、梭车各台电机及功率： 一台液压泵电动机 两台牵引电动机 一台运输电动机 合计总功率： 108KW 。
、各设备工作时总的额定长期工作电流： ∑I e =∑P e / √ 3U e cos ∮ （计算中 cos ∮值均取 ∑I e=751/** ≈ 507.1A 经计算，∑ I e ≈（ A ），按开关过流热元件整定值≥ I e 来选取整定值 . 则热元件整定值取 510A 。
短路脱扣电流的整定按所带负荷最大一台电机的起动电流（额定电流的 额定长时工作电流选取整定值。
最大一台电机（煤机截割电机）起动电流：I Q =6P e / √3U e cos ∮=6*170/** ≈688.79A∑I e =∑P e / √ 3U e cos ∮ =581/** ≈392.3A其它电机额定工作电流和为 （A ）I Q +∑I e =1081.12A则 KBZ-640/1140馈电开关短路脱扣电流的整定值取 1100A 。
12CM15-10D 连续采煤机、2*170=340KW ；2*45=90KW ；2*26=52KW ；1*52=52KW ；1*19=19KW ；2*45=90KW ；1*15=15KW ；2*37=74KW ；1*19=19KW ；4A00-1637-WT 型锚杆机， 5~7 倍）加上其它电动机2 、QCZ83-80 30KW 局部通风机控制开关的整定计算：同样控制的风机共计二台。
（1）、额定长时工作电流I e=P e/ √3U e cos∮=30/** ≈35（A）（2）、熔断器熔体熔断电流值的选取按设备额定长时工作电流的倍选择。
电气开关整定值低防开关整定计算一、过流保护：1、整定原则:过流整定选取值I过流应依据开关可调整围略大于或等于所带设备额定电流Ie。
如果低防开关带皮带负荷，为躲过皮带启动电流，过流整定值I过流应依据开关可调整围取所带设备额定电流Ie的1.5倍。
低防总开关过流整定值考虑设备同时运行系数和每台设备运行时的负荷系数（取同时系数Kt=0.8－0.9，负荷系数取Kf＝0.8－0.9），在选取时总开关过流整定值应为各分开关（包括照明综保）过流整定值乘以同时系数Kt和负荷系数Kf。
（依据经验，如果总开关所带设备台数较少，同时系数可取0.9）。
2、计算公式（额定电流Ie）Ie=Pe/（Ue cosФ）Pe：额定功率（W）Ue：额定电压（690V）cosФ：功率因数（一般取0.8）注：BKD1-400型低防开关过流整定围（40-400A）BKD16-400型低防开关过流整定围（0-400A）二、短路保护（一）、BKD16-400型1、整定原则：分开关短路保护整定值选取时应小于被保护线路末端两相短路电流值，略大于或等于被保护设备所带负荷中最大负荷的起动电流加其它设备额定电流之和，取值时应为过流值的整数倍，可调围为3-10Ie。
总开关短路保护整定值应小于依据变压器二次侧阻抗值算出的两相短路电流值，大于任意一台分开关的短路定值。
选取时依据情况取依据变压器二次侧阻抗值算出的两相短路电流值0.2－0.4倍，可调围为3-10Ie。
2、计算原则：被保护线路末端两相短路电流计算时，阻抗值从变压器低压侧算起，加上被保护线路全长的阻抗（总开关计算被保护线路的阻抗时，电缆阻抗忽略不计，只考虑变压器二次侧阻抗值）。
被保护设备所带负荷中的最大负荷的启动电流按该设备额定电流的5－7倍计算。
3、计算公式：（1）变压器阻抗：Zb（6000）=Ud%×Ue2/SeUd%：变压器阻抗电压Ue ：变压器额定电压（6000V）Se：变压器容量（VA）（2）换算低压侧（690V）后的阻抗Zb（690）=（690/6000）2×Zb（6000）（3）被保护线路的阻抗电抗：XL=XOL（XO千伏以下的电缆单位长度的电抗值：0.06欧姆/千米；L：线路长度km）电阻：RL=L/DS＋RhL：线路长度（米）S：导线截面积（毫米2）D：电导率（米/欧*毫米2，铜芯软电缆按65oC时考虑取42.5，铜芯铠装电缆按65oC时考虑取48.6）Rh：短路点电弧电阻，取0.01欧电缆的阻抗ZL＝所以总阻抗Z总＝Zb（690）＋ZL（4）两相短路电流计算I短＝Ue（690）/2Z总（二）BKD1-400型1、整定原则：分开关近短保护整定值选取时应略小于被保护线路末端两相短路电流值，可调围为400－4000A。
综保的电流整定，不像80、120等磁力启动器，在综合保护器上可以整定电流。
照明综保的插件是不能调电流的。
所以要对综合保护器进行过电流保护，只能通过调整主变压器一、二次侧的熔断器熔体的额定电流。
我们知道，熔体（保险丝）有2A、5A、10A、15A这样的规格。
当照明综保一次侧接660V的时候，按照铭牌，一次侧额定电流为3.6A，但是我们没有3.6A这种规格的保险丝，所以就把一次熔断器的熔体（保险丝）更换为5A的熔体，这时填整定电流，应填5A。
同样当一次侧接1140V时，这时的额定电流时2A，如果一次侧还用5A的保险丝，显然就大了，所以就应更换为2A的保险丝。
整定值当然要填2A了。
二次侧的额定电流为17.4A 我们没有这种规格的保险丝，给他用过15A的吧，所以二次侧的额定电流应填15A。
你明白了吗？
开关660V的用功率乘以1.14；1140V的用功率乘以0.67算出的结果就是整定。
