5．基本接线及外接端子图5-1给出了STR电动机软起动器的全部外接线接口，具体说明见表5-1外接端子说明。
STR软起动器的基本接线图表5-1★表示外控有两种接线方式，详见基本接线图5-1。
STR系列A型软起动器（7.5KW-75KW）K22和 K24 厂家已占用,用户不能使用.上述图5-1及表5-1给出了STR电动机软起动器所有的外接端子及说明，在接线时，注意以下事项：主电路接线— STRA型产品主电路有6个接线端子，即R.S.T(接进线电源) U.V.W(接电动机)，详请参见图6-1。
—STRB型产品主电路有9个接线端子，除上述6个相同外，还有 3个接旁路接触器专用接线端子 U1.V1.W1，其接线参见图6-2。
控制电路STR 软起动器共有16位外部控制端子，为用户实现外部信号控制、远程控制及系统控制提供方便，这16位端子安装在软起动器的主控板上。
在软起动内部有端子引出，可直接接线。
在使用过程中，如用户采用本机键盘操作，而不需远控或外部信号控制，则相应的端子不用接线，其接线排列顺序如下图5-2。
R U NJ O G起动点动停机公共端复位起动完成输出故障输出旁路控制4-20m A12345678910111213141516图5-2—— 其中RUN （起动端子）、STOP （停止端子）、JOG （点动端子）在使用时应进行相应的参数设置，详见表9-1“参数设置及修改”中第11项。
其接线请参见图6-1、图6-2、图6-3。
—— OC （起动完成输出）、I0（4～20mA ）输出为有源输出。
—— K14、K11、K12（故障输出）及K24、K21、K22（旁路输出）均为无源输出端子，其接线请参见图6-2、图6-3。
6．STR 软起动器典型应用接线图STR 系列Ａ型软起动装置典型应用接线图图6-1STR 系列B 型软起动器典型应用接线图L1L2L3QFNK21K22K14K11K1212V OC COMK24KMRUNSTOPCOMJOGB 型旁路控制故障输出起动完成输出R STUVW U1V1W 1三线控制二线控制RUNSTOP C O MKKM注：用户可根据自己的要求配置旁路接触器KM，容量可根据电机的额定电流来选型。
QJR4 软启动综合保护器使用说明书警告：1) 使用前应阅读本说明书，严格按说明书中方法进行安装和操作。
2) 上电前应仔细检查供电电源是否正确，有无异常。
3) 检修时不得随意修改电路中元器件的型号、规格及电气参数。
4) 根据电磁软起动器的使用电压，注意出厂设置与参数更改。
目录技术说明 (3)1.概述 (3)2.技术参数 (3)3.基本功能 (4)4.保护功能说明 (4)使用说明 (7)1.安装与调试 (7)2.使用与接线 (7)3.操作说明 (10)4.故障处理与维修 (13)5.安全使用注意事项： (13)6.运输、储存 (13)7.订货须知 (13)8.附件及资料 (14)9.执行标准： (14)技术说明1. 概述QJR4-ZB型综合保护器是配合我公司QJR系列矿用电磁软起动器而研制的智能保护装置。
本保护器可以方便的对软启动器本秀控制板进行参数设置，如额定电流、启动方式、停止方式、起始电流等。
并实时读取和显示核心单元的基本参数。
而且可以对显示的实时数据进行校准，增强了显示的准确性。
QJR4-ZB型综合保护器具有良好的过载反时限保护、过流保护、断相保护及漏电闭锁保护等功能，并且可以根据现场实际使用情况，选择各种保护的投入与退出。
动作准确可靠，同时各种保护均有对应的显示功能。
QJR4-ZB型综合保护器自身带有RS485通信和频率输出接口，可以方便的与上位机进行信息交换，所有输出接口均为本安接口；另外具有中文液晶显示模块，可以通过红外遥控器控制，操作简便，参数一目了然，大大方便了用户使用。
1.1. 型号规格表1 规格型号1.2. 工作环境条件：a) 环境温度：0～＋40℃；b) 平均相对湿度：≤95%（＋25℃）；c) 大气压力：80kPa～106kPa；d) 隔爆腔体内。
1.3. 工作方式：连续工作2. 技术参数2.1. 供电电源：QJR4综合保护器与显示模块供电采用专用的B-25Q 型开关电源。

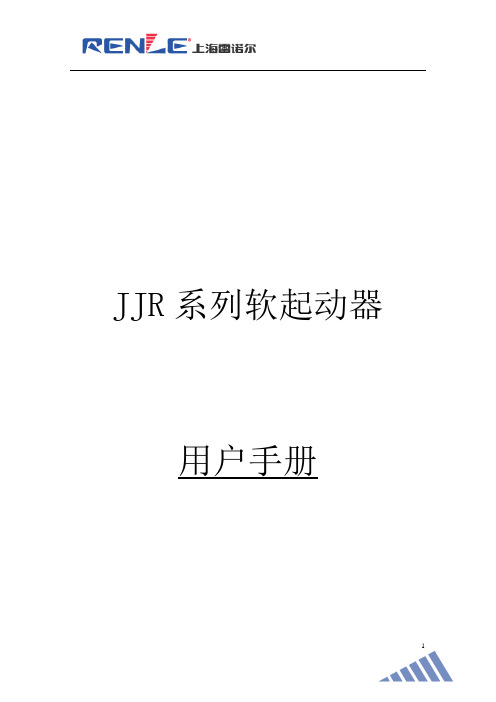

JJR系列软起动器用户手册目录安全注意事项………………………………………………………………………………………安装准备……………………………………………………………………………………………使用及环境条件……………………………………………………………………………………1．概述………………………………………………………………………………………………典型应用简介…………………………………………………………………………………… JJR系列软起动功能……………………………………………………………………………2．购入检查…………………………………………………………………………………………3．安装………………………………………………………………………………………………4．电路连接…………………………………………………………………………………………4.1主回路………………………………………………………………………………………4.2控制端子……………………………………………………………………………………4.3控制电路端子连接…………………………………………………………………………4.4主回路连接…………………………………………………………………………………4.5基本电路框图和端子………………………………………………………………………5．键盘及显示说明…………………………………………………………………………………6．数据的设定………………………………………………………………………………………7．通电运行…………………………………………………………………………………………8．保护显示说明……………………………………………………………………………………9．软起动控制模式…………………………………………………………………………………9.1限流型………………………………………………………………………………………9.2电压控制型…………………………………………………………………………………9.3软停车曲线…………………………………………………………………………………9.4不同起动方式的电流波形比较……………………………………………………………10．结构特点………………………………………………………………………………………附表一应用场合……………………………………………………………………………………JJR1000系列二次接线图……………………………………………………………………………JJR2000系列二次接线图……………………………………………………………………………安全注意事项警告！只有专业技术人员允许安装JJR。
安全注意事项警告！主回路电源得电后即存在危险电压。
！电机停止后，主回路上依然存在危险电压，须在软起动器断电后，再打开前面板。
！软起动器停止后，继电器端子上〔8、9、10、11、12〕依然存在危险电压。
！不允许软起动器输出端〔U、V、W〕接补偿电容器或压敏电阻。
！点击综合保护器应接于软起动器输入端〔R、S、T〕，不允许接于输出端。
！软起动器与变频器混用时，二者输出端要彼此隔离。
！不要试图修理损坏的器件，请与供货商联系。
！散热器的温度可能较高〔在线运行方式下〕。
！严禁在软起动输出端反送电。
！软起动器在起动或停止状态时，输出侧都存在高压目录 (1) (2) (3) (3)..................................... (3) (3) (6) (6) (7) (8) (9) (9) (9) (11) (11) (13) (13) (15) (16)1.产品简介及特点电机软起动器是一种将电力电子技术，微处理器和自动控制相结合的新型电机起动装置。
他能无阶跃地平稳起动/停止电机，防止因采用直接起动、星/三角起动、自耦减压起动等传统的起动方式启动电机而引起的机械与电气冲击等问题，并能有效的降低起动电流及配电容量，防止增容投资。
启动器特点如下：(1)多起动方式：限流起动、斜坡起动、斜坡限流起动，最大程度满足现场需求，实现最正确启动效果。
(2)高可靠性：有高性能微处理器对控制系统中的信号进行数字化处理，防止了以往模拟线路的过多调整，从而获得极佳的准确性和执行速度。
(3)强大的抗干扰性：控制单元中的信号均采用光电隔离方式，并设置了不同的抗噪级别，防止了主电网上干扰引起的软起动器误动作。
(4)简便的调整方式：控制系统应用范围广，方式调整简便、直观，通过各种功能选项可匹配各类不同的控制对象。
(5)结构的优化：独特的紧凑结构设计，特别方便用户集成到已有系统中，为用户节省系统改造费用。
(6)电机的保护：多种点击保护功能〔如过流、输入/输出缺相、晶闸管短路、过热保护等〕确保电机及软起动器在故障或误操作时不被损坏。
《软启动说明》４．５软启动4. 5. 1 软启动控制器的特点：1)16位微电脑全数字自动控制；2)控制风机平滑启动，减小启动电流冲击，避免冲击电网；3)起始电压可调，保证电机在最小转矩启动，避免电机过热和能源浪费；4)启动电流可根据负载情况调整，减小启动损耗，以最小的电流产生最佳的转矩；5)启动时间可调，在该时间范围内，电机转速逐渐上升，避免转速冲击；6)具有点动功能，点动转矩可调，用于检测电路接线及机械系统是否正常；7)减少机械应力，保护生产设备，延长其使用寿命；8)性能可靠，操作简单方便，显示直观；9)有相序、缺相、过热、启动过程过流、运行过程过流和过载的检测及保护，其过流值和过载值可调。
4. 5. 2软启动控制器的工作原理软启动控制器采用了现代电力电子技术及先进的十六位微电脑8096控制技术，在风机的启动过程中，按用户启动特性，对风机进行自动控制，使其平滑可靠地完成启动过程。
其原理图如下：软启动控制器采用三对反并联的可控硅串接于风力发电机的三相供电线路上，利用可控硅的电子开关特性，通过微电脑8096控制其触发角的大小来改变可控硅的开通程度，由此改变电机输入电压的大小，以达到控制电机的启动特性。
当软启动控制器的微电脑控制系统接收到启动指令后，便进行有关计算，确定可控硅的触发信号，通过控制可控硅使软启动器按所设定的方式，输出相应的电压，以控制风机的启动过程。
当风机启动过程完成后，控制系统便控制吸合旁路接触器，短接所有可控硅，使风机直接投网运行，避免不必要的能源损耗。
软启动控制器对风机启动过程的控制是完全通过微电脑自动进行的上，利用可控硅的电子开关特性，通过微电脑8096控制其触发角的大小来改变可控硅的开通程度，由此改变电机输入电压的大小，以达到控制电机的启动特性。
当软启动控制器的微电脑控制系统接收到启动指令后，便进行有关计算，确定可控硅的触发信号，通过控制可控硅使软启动器按所设定的方式，输出相应的电压，以控制风机的启动过程。
DGQ-C系列软起动装置使用说明书- １-●警示事项：●感谢您选用大禹电气科技股份有限公司的智能化电机软起动器产品，我们将以优异的产品性能回报您的信任和厚爱！●本软起动器产品在安装、使用、维护过程中必须注意以下事项：安装前请务必详细阅读本说明书。
必须由专业技术人员安装本软起动器。
严禁本软起动器输出部（U.V.W）接补偿电容器。
不得用兆欧表测量软起动器输入输出之间的绝缘电阻，否则可能因过压而损坏起动器内元器件。
软起动器或相关的其它设备应可靠接地。
设备维修时必须切断输入电源。
非专业人士不要自行拆卸、改装、维修本产品。
DGQ-C系列软起动装置使用说明书- ２-1 序1．1概述DGQ-C 系列智能软起动控制装置是专门为各种行业中不同功率的低压异步电动机的起停而设计的。
该装置控制系统以DSP 为控制核心，采用最先进的电机控制算法理论及电力电子技术，实现了装置全数字化自动控制，使它具有很强的抗干扰能力，不会产生无故障停机现象。
为了增加装置的适用性、方便性，系统设计了交流接触器旁路运行输出及无交流接触器本机运行方式可供选择，在起动方式上它具有电压斜坡起动、限流起动等多种方式，而停机方式有自由停机、软停机、刹车制动可供选择，可适应各种载荷电机的控制需要。
DGQ-C 系列智能软起动控制装置可以针对不同的载荷类型设定不同的起动及停止参数，以最佳的起动效果来起动电机。
通常情况下将电机的起动电流控制在额定电流的三倍左右。
并且该装置还具有断相、堵转、电流不平衡、过压、欠压、短路、过热保护等完善的保护功能。
不仅有效地保护了电机，延长了负载系统与电机的使用寿命，而且还能消除电机起动时对厂用电网的冲击。
1．2系统原理DGQ-C 系列智能软起动控制装置系统原理框图(见图一)。
（图一）DGQ-C系列软起动装置使用说明书- ３-1．3主要特点◆控制系统采用人性化的设计，具有友好的中文显示人机界面和多种组合控制操作模式，显示清晰，操作简单，极大的方便了用户的使用；◆采用哈佛总线及整体化设计，减少系统连线，DSP 芯片生产工艺采用SMT 贴片技术，整机出厂前进行了高温老化及振动实验，保证了可靠的产品质量；◆具有多种起动方式，电压斜坡式起动方式可得到最佳的输出转矩；恒流起动方式可限制最大起动电流，但起动时间稍长。
A-B软启动器操作使用说明一．软启动器的起动方式选择┅┅┅┅┅ 2 二．软启动器的参数查看方法┅┅┅┅┅ 3 三．参数修改┅┅┅┅┅ 5 四．常见故障信息及消除方法┅┅┅┅┅ 5 五．常见故障说明┅┅┅┅┅7 六．常用参数及说明┅┅┅┅┅8 七．软启动器的初次调试┅┅┅┅┅11软启动器使用操作说明一．软启动器的起动方式选择：软启动器的起动方式常用的有以下几种：1．软起动：该方式是最常用的起动方式，电动机可根据参数设定的初始转矩进行起动。
起动加速时间在0—30S之间，由用户自行调节。
起动斜坡加速期间，输出至电机的电压不断上升，当软启动器的控制器检测到电动机已达到额定转速状态，则输出电压将自动切换到全电压。
（若设定的起动时间为30S，在20S的时候如果电动机已达到额定转速，电机端电压已达到全电压，则不必等到30S）2．限流起动：限流起动顾名思义，限制电机的起动电流，该方式为电动机提供一固定电压的降压起动。
限流水平可由用户在电机满载电流的500-600%间调节，限流起动时间0—20S由用户设定。
在起动过程中，当软起动器的控制器检测到电机的额定转速时，输出电压将自动切换成全压输出，这点与软起动方式有些区别：软起动过程电压是无级不断增加的；而限流起动是始终以一固定电压起动的。
3．全压起动：该方式同一般设备的启动相同，一般来说，既然选用了软启动器就不太会选用该方式进行起动。
4．可选择的突跳起动：该起动功能一般是附加于软起动方式或限流起动方式之中，为电动机起动提供一个大提升转矩以克服负载惯性，突跳时间可由用户在0.0—2.0S之间设定。
我厂采用的软起动方式主要有以下两种：1．限流加突跳起动方式：该方式主要用于PVC的水环压缩机、抽风机、鼓风机和排渣泵等设备，因为这些设备的电机容量较大，起动电流较大，其供电线路也较长，采用限流起动，可减少对配电室母线电压的影响，以免造成当大设备启动时，母线压降大，使照明及其他设备失电跳闸的情况发生。
QJR-400/1140（660）Z矿用隔爆兼本质安全型软起动器使用说明书(风机水泵、皮带机、刮板机、绞车用)执行标准：GB 3836-2000MT/943-2005Q/SPS 010-2009山西普松自动化设备有限公司电气分公司二ＯＯ九年三月目录一概述 .............................. 错误！未定义书签。
二技术特性及结构特征. (2)三工作原理及工作过程 (3)四安装、调试和使用 (4)五操作、保护和起动模式说明 (5)六维护保养 (15)七运输与储存 (15)八注意事项 (16)九订货须知 (16)警示1、安装、使用前应阅读本使用说明书。
2、使用和检修时不得改动本安电路和与本安电路有关的电气参数和本安结构，不得改变电气元件的规格、型号。
不得用电缆接地芯线作本安控制回路。
3、本安关联产品不得随意与其它未经联检的设备连接。
4、严禁带电开盖。
一概述随着我国煤炭生产机械化、自动化程度的不断提高，皮带机、刮板机大运量，高速度的日益增多。
解决皮带机、刮板机的软起动，对矿井运输、安全生产、延长皮带机、刮板机寿命的关键问题。
QJR-400/1140（660）Z矿用隔爆兼本质安全型软起动器（以下简称软起动器），它同时具有矿用真空磁力起动器和交流电压软启动的功能。
是一种集光、机、电一体化的高科技产品。
更主要的具有模块化结构，特别便于维修。
该产品适用于交流660V、1140V电压的异步电动机重负荷软起动，以及各种情况下的磁力起动。
软起动时具有起动电流小、起动速度平稳可靠、对电网冲击小等优点，且起动曲线可根据现场实际工况调整，从而减少起动时的皮带机、刮板机冲击力，降低了对皮带机、刮板机的损坏，延长了使用寿命。
直接起动时，该软起动器还具有磁力起动器的全部功能，即真空接触器等起动和分断各种情况下的电机负荷，还具有分断20倍的短路电流能力。
隔离开关亦能够分断电机的负荷，控制器还具有短路、过载、缺相、漏电闭锁，联机控制等功能。
