燃气壁挂炉的调试详细操作指南
2015-09-06 17:25:13来源: 中国壁挂炉网人气：3739
燃气壁挂炉的调试是设备正常运行前的重要步骤，由于安装地点的燃气压力、水压以及外界环境各不相同，因此壁挂炉在运行前必须进行调试，以确保设备在使用过程中保持最佳的安全性能和热工性能。
同时，调试过程也是对设备水源电压、水管、燃气管道、给排气管等安装的检查，在调试过程中还要对采暖系统进行补水和排气。
因此，采暖热水炉的调试是非常必要的，而调试人员必须经过培训考核合格后方可上岗。

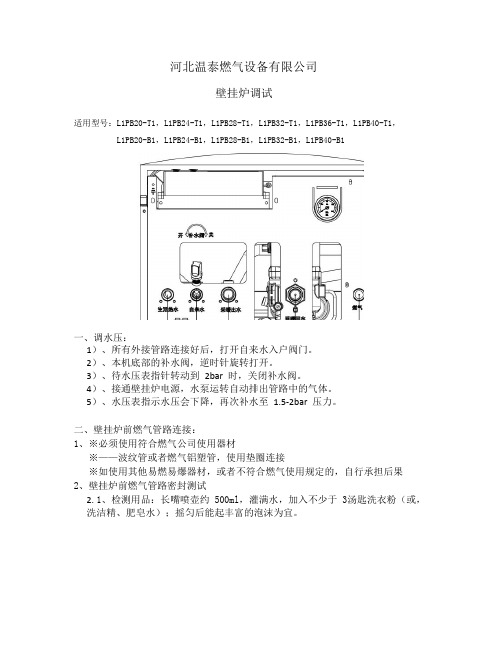

1、调试准备
采暖热水炉的调试准备是设备在运行前对系统安装质量的一次全面检查。
系统完工后要进行充分的冲洗排污，并给系统注水、排水和排空，确保设备能正常运行。
检查内容主要有以下几项：
1电源极性和电压的检查
检查电源电压：220V±10%，检查电源插座应为“左零、右相和上地”；同时应检查设备的接地端子与接地线的连接是否牢靠。
检查使用的电源是否与炉子标注的电源电压一致，检查设备电源插头的极性（相线、零线、地线）的安装是否符合要求，在我国的低压供电系统中，相线（L）——褐色线、零线（N）——蓝色线、地线（F）——黄绿线；采用单相三孔插座，面对插座的右孔与相线连接、左孔与零线连接，地线接在上孔，应为“左零、右相和上地”的方式安装。
同时应检查设备的接地端子与接地线的连接是否牢靠。
2水管连接检查
检查供水压力，其值不得大于设备标称的最高压力，一般在0.03-0.6MPa范围内，采暖系统的热机运转压力应在0.15-0.20MPa（冷机注水压力为0.10-0.15MPa）范围内；并检查系统水密性与安全阀性能。
3燃气管连接检查
主要检查管道气密性（5kPa气压不泄露）、燃气类别和额定压力的匹配性（与铭牌相符）、供气能力（高峰用气并在最大热负荷时，供气压力应在0.75~1.5Pn范围内）。
4给排气系统检查
检查设备安装场所的给排气条件与说明书和铭牌的匹配性，并检查给排气性能和可靠性。
5系统的注水、排水和排空的一般操作程序，也可按说明书规定的程序操作
2、调节方法
1检查供气压力
供气压力应在靠近燃具的管道阀门后检测，当燃具前压力不在0.75~1.5Pn范围内时，应首先检查供气管路是否符合要求（直径、长度等），然后再请供气部门对供气系统进行调解或更换。
2点火压力调节
通过采暖热水炉阀后点火压力调节，确定点火压力/功率值。
调节后的点火压力/功率值应符合说明书的规定。
3测阀后最大压力（额定压力）
测阀后最大压力，可通过采暖热水炉阀后压力调节，确定额定压力/功率值。
检测的额定压力/功率值应符合说明书的规定。
4测阀后最小压力（点火压力）
测阀后最小压力，可通过采暖热水炉阀后压力调节，确定最小压力/功率设定值。
检测的最小压力/功率值应符合说明书的规定。
5燃气阀中位点压力调节
为了保证采暖炉高效运行，有必要设置燃气阀中位点，其设定值应符合说明书规定。
6采暖热水炉燃气阀阀后压力检测方法
阀后压力检测应能准确检测喷嘴前后的压力差ΔP（ΔP=P1-P2），有三种检测方法：
1）压力补偿管拆开：U型压力计一头接阀后压力接头，另一头接大气。
2）压力补偿管不拆开：U型压力计一头接阀后压力接头，另一头接压力补偿（用三通引出）。
3）密封箱前盖板打开：视同压力补偿管拆开。
7设置采暖工作模式
根据用户环境和需要用主控制器上拨码开关，设置采暖的工作模式是：
1）地暖工作模式（采暖最高温度60℃）还是暖气片工作模式（采暖最高温度85℃）。
2）采暖再次启动温度为与设定温度差为15℃还是25℃后启动。
3）采暖工作模式是“稳火燃烧”还是达到设定温度后3分钟即停。
8检查和确认采暖和生活热水温度调节，应符合下列规定：
将采暖和生活热水温度分别设置于最低温度、中点温度、最高温度，从低温逐渐向高温，分别测试其温度是否符合规定。
1）采暖系统供水温度不宜低于45℃。
2）低温地板辐射采暖供水温度应小于60℃。
3）采暖和卫生热水温度上升或下降调节正常
9若燃气采暖热水炉连接有室内温控器或定时器，检查与燃气采暖热水炉连接的室内温控器的功能是否可靠（宜将采暖水调至较高温）。
10根据不同的采暖系统，调节回水温度
1）暖气片采暖方式，燃气采暖热水炉供水管和回水管的温度差Δt一般应低于20K。
2）地暖采暖方式，燃气采暖热水炉供水管和回水管的温度差Δt一般应低于10K。
3、二次压调整举例
一般燃气比例阀有两个燃气压力检测口，一个是阀前压力检测口，另一个是阀后压力检测口，亦即二次压检测口，平时检测口被带有密封胶的螺钉封住。
所谓二次压调整，就是对阀后压力的最大值、最小值以及缓点火压力进行调整。
在控制器控制板上有一个点火压力调节按钮（有的是一根切换导线），还有两个微调电位器，当按下点火压力调节按钮时，可进行压力最小值（最小功率）或点火压力的调节，最小压力即点火压力，一般情况下，应将点火压力调的比最小压力稍大一些，例如大
10Pa，这样既可以保证点火的成功率，又避免点火时发生爆炸。
调节完毕，再按一次按钮，当按钮回到高位时，恢复运行，此时若有必要可进行压力最大值（最大功率）的调节。
现在很多燃气壁挂炉采用功能键来设定大小压力和点火压力，通过控制面板上的旋钮和按钮进行调节，非常方便。
还有就是通过燃气比例阀上的调节螺丝进行调节，其方法是：拔掉燃气阀调节线圈的任意一根导线；检查燃气阀阀后压力是否正确；若不正确，取下压力保护盖，用旋具缓慢旋转调节螺丝，调节最小压力至正确值；重新连接调节线圈导线。
以上无论用哪一种方法进行调节，都要与U型压力计配合进行，一边调节一边观看压力计读数，适可而止。
也可以用万用表测输出电压，根据电压数与压力值的对应关系，进行调节。
一般情况下，不同厂家、不同产品及不同气压，二次压的数据是不同的。
调整时，要根据厂家给定的是数据进行调整。
二次压在产品出厂前的检测中已经设定好，大多数情况下可不进行此项调整，但下面几种情况需要调整二次压：
（1）最大压力进行了调整，二次压就要同时进行检查和调整。
（2）安装后试运行，点火出现问题。
（3）产品气源数据与安装现场气源数据有差异。
（4）控制板进行了调整，二次压需调整。
（5）更换了燃气比例阀，二次压需调整。
注意：
调整二次压，一定要保证最大压力符合标准要求。
二次压的机械调整（以某型号燃气壁挂炉为例）
操作准备
U型压力计、一字或十字旋具，连接软管等。
操作步骤
1检查供气压力，燃具前压力应在0.75~1.5Pn范围内。
核对阀后最大压力（额定压力）：
1）分别在燃气阀阀前和阀后检测口安装U型压力计。
2）拆开压力补偿管。
3）检查燃气阀出口压力最大值是否正确。
4）若不正确，取下燃气压力调解保护盖，将卫生热水温度旋钮设定在最高状态，启动设备，顺时针或逆时针缓慢旋转调节线圈端部的螺母，直至U型压力计测得正确的读数，将螺母锁死。
2阀后最小压力（二次压）的检查和机械调节：
1）将燃气阀调节线圈电源切断（拔掉调节线圈的任意一根连线）。
2）检查燃气阀出口压力最小值是否正确。
3）若不正确，用合适的旋具旋转燃气阀上的带十字槽的塑料螺栓，调节最小机械压力值不得小于说明书给出的最小压力值。
4）关闭设备，重新连接调节线圈连线。
5）拆下U型压力计，封好压力监测点。
4、指导使用
设备安装调试完毕，要教会用户使用、调节壁挂炉的方法，要重点教会用户如何设置节能保暖，当白天无人在家时，可将采暖温度调低，等人回来后再将温度调高即可。
关闭或调低无人居住房间的暖气片阀门。
在这里我们要特别推荐室内温控器的使用，室内温控器是通过控制房间的温度来启动和关闭壁挂炉运行的控制设备，其作用是让室内的温度既保持一定的舒适度又能保证壁挂炉节能省气。
采用室内温控器的要比不采用的节能20%以上。
