一建建筑实务2015版脚手架图解之干货.

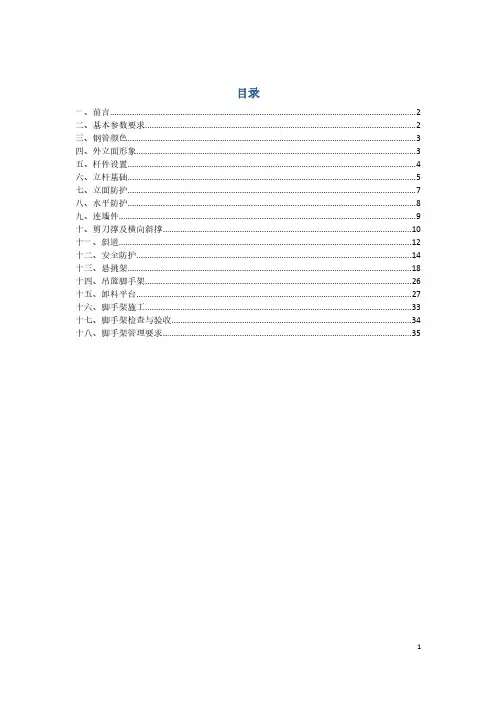

目录一、前言 (2)二、基本参数要求 (2)三、钢管颜色 (3)四、外立面形象 (3)五、杆件设置 (4)六、立杆基础 (5)七、立面防护 (7)八、水平防护 (8)九、连墙件 (9)十、剪刀撑及横向斜撑 (10)十一、斜道 (12)十二、安全防护 (14)十三、悬挑架 (18)十四、吊篮脚手架 (26)十五、卸料平台 (27)十六、脚手架施工 (33)十七、脚手架检查与验收 (34)十八、脚手架管理要求 (35)建筑工程外脚手架搭设标准全面图解一、前言（1）建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。

（2）本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。

（3）本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。

二、基本参数要求（1）钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。

（2）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m时，不得发生破坏。

（3）外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。

（4）木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6mm 镀锌铁丝固定在小横杆上。

建筑实务2019版1A424032（266-268页）中关于脚手架部分的叙述因为没有图例而抽象难懂，现整理绘图如下仅供参考：教材内容一：脚手架底面底标高宜高出自然地坪50-100mm。

分析:《建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）》中“每根立杆底部宜设置底座或垫板”，这里用的是“宜”，非强制性要求，如下图，垫板高度为50-100mm，使得脚手架底面底座标高高于自然地坪50-100mm。

教材内容2：单排脚手架的横向水平杆不应设置在下列部位。

1.设计上不许留脚手眼的地方；2.过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2的高度范围内；3.宽度小于1m的窗间墙；120mm厚墙、料石清水墙和独立柱；4.梁或梁垫下及其左右500mm范围内；5.砖砌体门窗洞口两侧200mm（石砌体为300mm）和转角处450mm（石砌体为600mm）范围内；6.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；7.砌筑砂浆强度等级小于或等于M2.5的砖墙。

分析：如下图所示红色（方格）部分教材内容3：脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。

分析：脚手架在无连墙件的情况下最高2步，或者说允许在连墙件之上无连墙件搭设最多2步高的架体。

教材内容4：纵向水平杆应设置在立杆内侧，其长度不应小于3跨。

分析：如图所示教材内容5：两根相邻纵向水平杆的接头不应设置在同步内，不同步的两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。

分析：如图所示教材内容6：纵向水平杆搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。

分析：如图所示教材内容7：主节点处必须设置一根横向水平杆（小横杆），用直角扣件扣接且严禁拆除。

分析：如图所示教材内容8：主节点处的两个直角扣件的中心距不应大于150mm。

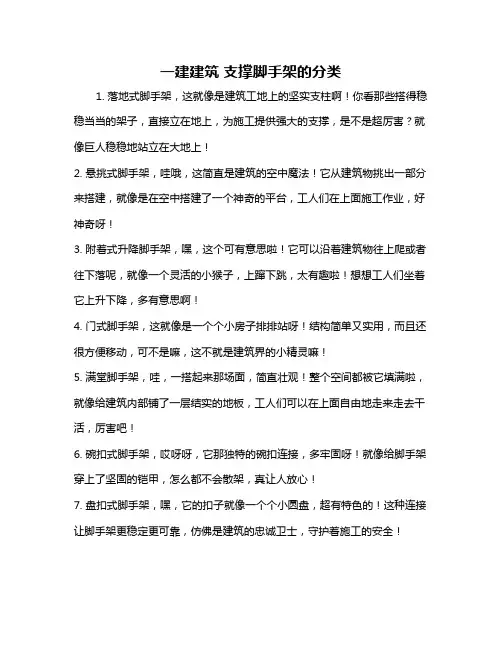

一建建筑支撑脚手架的分类
1. 落地式脚手架，这就像是建筑工地上的坚实支柱啊！你看那些搭得稳稳当当的架子，直接立在地上，为施工提供强大的支撑，是不是超厉害？就像巨人稳稳地站立在大地上！
2. 悬挑式脚手架，哇哦，这简直是建筑的空中魔法！它从建筑物挑出一部分来搭建，就像是在空中搭建了一个神奇的平台，工人们在上面施工作业，好神奇呀！
3. 附着式升降脚手架，嘿，这个可有意思啦！它可以沿着建筑物往上爬或者往下落呢，就像一个灵活的小猴子，上蹿下跳，太有趣啦！想想工人们坐着它上升下降，多有意思啊！
4. 门式脚手架，这就像是一个个小房子排排站呀！结构简单又实用，而且还很方便移动，可不是嘛，这不就是建筑界的小精灵嘛！
5. 满堂脚手架，哇，一搭起来那场面，简直壮观！整个空间都被它填满啦，就像给建筑内部铺了一层结实的地板，工人们可以在上面自由地走来走去干活，厉害吧！
6. 碗扣式脚手架，哎呀呀，它那独特的碗扣连接，多牢固呀！就像给脚手架穿上了坚固的铠甲，怎么都不会散架，真让人放心！
7. 盘扣式脚手架，嘿，它的扣子就像一个个小圆盘，超有特色的！这种连接让脚手架更稳定更可靠，仿佛是建筑的忠诚卫士，守护着施工的安全！
8. 扣件式脚手架，它可是很常见的呢！通过扣件把各个杆件连接起来，就像给建筑拼凑出了一个有力的支撑框架，多牛呀！
我的观点结论就是：这些不同类型的支撑脚手架各有各的特点和优势，它们都是建筑施工中不可或缺的好帮手呀！。

建筑工程脚手架搭设标准全面图解一、前言（1）建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。

（2）本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。

（3）本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。

二、基本参数要求（1）钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。

（2）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m时，不得发生破坏。

（3）外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。

（4）木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6mm镀锌铁丝固定在小横杆上。

3 钢管颜色（1）黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。

（2）红色油漆：连墙件。

（3）黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。

（4）红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。

（5）示意图颜色与文字叙述不一致的，以文字描述的颜色为准。

■防护栏杆示例图4 外立面形象（1）脚手架外侧防护必须使用合格的密目式安全网封闭。

2015一建建筑实务必考脚手架内容；图解分析！建筑实务2015版 420102 （263-264页）中关于脚手架部分的叙述因为没有图例而抽象难懂，现整理绘图如下供参考：教材内容1：脚手架底面底座标高宜高于自然地坪50-100mm分析：《建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）》中“每根立杆底部宜设置底座或垫板”，这里用的是“宜”，非强制性要求，如下图，垫板高度为50-100mm，使得脚手架底面底座标高高于自然地坪50-100mm。

教材内容2：单排脚手架的横向水平杆不应设置在下列部位1.设计上不许留脚手眼的地方；2.过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2的高度范围内；3.宽度小于1m的窗间墙；120mm厚墙、料石清水墙和独立柱；4.梁或梁垫下及其左右500mm范围内；5.砖砌体门窗洞口两侧200mm（石砌体为300mm）和转角处450mm（石砌体为600mm）范围内；6.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；7.砌筑砂浆强度等级小于或等于M2.5的砖墙。

分析：如下图所示红色（方格）部分教材内容3：脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。

分析：脚手架在无连墙件的情况下最高2步，或者说允许在连墙件之上无连墙件搭设最多2步高的架体。

教材内容4:：纵向水平杆应设置在立杆内侧，其长度不应小于3跨。

分析：如图所示教材内容5：两根相邻纵向水平杆的接头不应设置在同步内，不同步两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。

分析：如图所示教材内容6：两根相邻纵向水平杆的接头不应设置在同跨内,不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。

分析：如图所示教材内容7：纵向水平杆搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。

脚手架搭设全套构造图解，建议收藏备用！一、脚手架细部加强构造1、洞口连墙对拉构造洞口拉结细部做法：架体小横杆延长作为连墙杆，a为800 mm或1050 mm（悬挑式脚手架为800 mm，落地式脚手架为1050 mm），连墙杆外露洞口≥100 mm。

在连墙杆上，内外墙各附加一根钢管，用扣件连接，小横杆两端分别外露洞口各≥100 mm。

进入装修阶段，墙体需加设成品保护。

2、连墙件抱柱构造柱子拉结细部做法：在个别位置无法两步三跨设置连墙件时，采用抱柱补强措施。

在架体上附加一根连墙杆，延伸至柱子一侧，在柱子另外三个侧面附加三根小横杆，用扣件与连墙杆连接，形成环抱。

钢管外露长度≥100 mm。

3、抛撑构造说明：1. 此构造用于建筑物柱距较大、层高≥5 m等，连墙件设置不能满足两步三跨要求的情况。

2. 搭设抛撑时，抛撑采用通长杆并采用旋转扣件固定在脚手架上，与地面的倾斜度为45°～60°。

3. 普通脚手架开始搭设立杆时，也应每隔六跨设置一根抛撑，直至连墙杆安装稳定后，方可根据情况进行拆除。

4、层高过高、柱距过大时连墙件构造格构柱细部做法：当层高过高、柱距过大时可增设格构柱，格构柱截面尺寸宜为460 mm×460 mm，钢格构为4根150 mm×150mm×12 mm角钢及缀板焊接而成，每隔两步三跨设置一根钢管作为连墙件。

主体混凝土浇筑时，应设置格构件预埋件。

5、外架内防护构造外架填芯杆细部做法：架体与建筑物的间隙应小于150 mm，间隙超大时，可充分利用靠墙一端的横向水平杆合理外伸（不应大于架体宽度的40%，大于400 mm时应增设填芯杆），每层应采取铺设钢笆片、挂设安全兜网等防护措施，使架体与建筑物的间隙满足要求。

1. 钢笆片：架体与建筑物的间隙大于400 mm时则需要使用钢笆片措施。

2. 安全兜网：架体与建筑物的间隙为150～400 mm时则需要使用安全兜网措施。

脚手架搭设规范图解2014年12月17日08:25 发布来源：Excel学习网脚手架一般在施工现场都会有，脚手架在使用钱需要搭建，在建筑工地上肯定能用到，脚手架有竹子做的，有木头做的，有钢铁材料做的，现在大多数都是钢铁材料做的，脚手架不要以为随随便便就可以搭建好，就算你搭建好了，你的脚手架符合规范标准吗？看看下面的脚手架搭设规范图解，看看你们工地的脚手架搭建符合标准不。

1、材料应按国家现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。

2、安全防护设备及测量作业设备齐全3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后，组织施工单位进行技术交底并做好书面交底记录。

4、所以脚手架作业人员必须持证上岗。

5、图纸深化：按照脚手架搭设专项方案图纸跟建筑物施工图核对，计算立杆的步距及横距，并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。

6、基础要求：采用砼硬化处理，砼厚度≥100mm，砼标号≥C20，必须满足脚手架搭设施工方案的荷载要求，按照立杆放线定位图放线。

7、基础周边设置排水沟，基础地面不积水，接地线采用40mmХ4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。

8、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置，有存在绊倒的危险时可不用安装扫地杆。

9、立杆两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm。

10、纵向水平杆相邻接头水平距离不小于500mm，各接头距立柱的距离不大于500mm,接头交错布置，不在同步，同跨内。

11、剪刀撑斜杆的接长采用扣件进行搭接。

长度不少于1米，不小于3个扣件12、对头铺设的脚手板接头下面必须设置两根小横杆，板端距小横杆100～150mm。

脚手架1、脚手架底面底座标高宜高于自然地坪50-100mm2、单排脚手架——只有一排立杆，短横杆的一端搁置在墙体上的脚手架。

双排脚手架——由内外两排立杆和纵、横水平杆构成的脚手架（。

双排脚手架一般用于砌筑工程。

砌筑需要承重：丢放水泥、砖等。

单排脚手架一般用于内墙抹灰，刷涂料等不需要承重的工程。

单排脚手架需要把抱杆支靠在墙上。

单排脚手架的横向水平杆不应设置在下列部位：①设计上不许留脚手眼的地方；②过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2 的高度范围内；③宽度小于1m 的窗间墙；120mm 厚墙、料石清水墙和独立柱；④梁或梁垫下及其左右500mm 范围内；⑤砖砌体门窗洞口两侧200mm（石砌体为300mm）和转角处450mm（石砌体为600mm）范围内；⑥.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；⑦砌筑砂浆强度等级小于或等于M2.5 的砖墙。

3、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。

（分析：脚手架在无连墙件的情况下最高2 步，或者说允许在连墙件之上无连墙件搭设最多2 步高的架体。

步数即是水平大横杆间距）4、纵向水平杆（可理解为大横杆）应设置在立杆内侧，其长度不应小于 3跨。

5、两根相邻纵向水平杆的接头不应设置在同步内，不同步两个相邻接头在水平方向错开的距离不应小于 500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。

6、两根相邻纵向水平杆的接头不应设置在同跨内,不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。

7、纵向水平杆搭接长度不应小于1m，应等间距设置3 个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。

8、主节点处必须设置一根横向水平杆(小横杆)，用直角扣件扣接且严禁拆除。

9、主节点处的两个直角扣件的中心距不应大于150mm。

10、在双排脚手架中，离墙一端的外伸长度不应大于0.4 倍的两节点的中心长度，且不应大于500mm。

外脚手架搭设图解一、前言（1）建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。

（2）本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。

（3）本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。

二、基本参数要求（1）钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。

（2）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m时，不得发生破坏。

（3）外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。

（4）木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6mm 镀锌铁丝固定在小横杆上。

3 钢管颜色（1）黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。

（2）红色油漆：连墙件。

（3）黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。

（4）红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。

（5）示意图颜色与文字叙述不一致的，以文字描述的颜色为准。

4 外立面形象（1）脚手架外侧防护必须使用合格的密目式安全网封闭。

脚手架1、脚手架底面底座标高宜高于自然地坪50-100mm2、单排脚手架——只有一排立杆，短横杆的一端搁置在墙体上的脚手架。

双排脚手架——由内外两排立杆和纵、横水平杆构成的脚手架（。

双排脚手架一般用于砌筑工程。

砌筑需要承重：丢放水泥、砖等。

单排脚手架一般用于内墙抹灰，刷涂料等不需要承重的工程。

单排脚手架需要把抱杆支靠在墙上。

单排脚手架的横向水平杆不应设置在下列部位：①设计上不许留脚手眼的地方；②过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2 的高度范围内；③宽度小于1m 的窗间墙；120mm 厚墙、料石清水墙和独立柱；④梁或梁垫下及其左右500mm 范围内；⑤砖砌体门窗洞口两侧200mm（石砌体为300mm）和转角处450mm（石砌体为600mm）范围内；⑥.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；⑦砌筑砂浆强度等级小于或等于M2.5 的砖墙。

3、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以（分析：脚手架在无连墙件的情况下最高2步，或者说允许在连墙件之上两步。

上无连墙件搭设最多2步高的架体。

步数即是水平大横杆间距）4、纵向水平杆（可理解为大横杆）应设置在立杆内侧，其长度不应小于3 跨。

5、两根相邻纵向水平杆的接头不应设置在同步内，不同步两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。

6、两根相邻纵向水平杆的接头不应设置在同跨内,不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。

7、纵向水平杆搭接长度不应小于1m，应等间距设置3 个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。

8、主节点处必须设置一根横向水平杆(小横杆)，用直角扣件扣接且严禁拆除。

9、主节点处的两个直角扣件的中心距不应大于150mm。

10、在双排脚手架中，离墙一端的外伸长度不应大于0.4 倍的两节点的中心长度，且不应大于500mm。

脚手架1、脚手架底面底座标高宜高于自然地坪50-100mm2、单排脚手架——只有一排立杆，短横杆的一端搁置在墙体上的脚手架。

双排脚手架——由内外两排立杆和纵、横水平杆构成的脚手架（。

双排脚手架一般用于砌筑工程。

砌筑需要承重：丢放水泥、砖等。

单排脚手架一般用于内墙抹灰，刷涂料等不需要承重的工程。

单排脚手架需要把抱杆支靠在墙上。

单排脚手架的横向水平杆不应设置在下列部位：①设计上不许留脚手眼的地方；②过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2 的高度范围内；③宽度小于1m 的窗间墙；120mm 厚墙、料石清水墙和独立柱；④梁或梁垫下及其左右500mm 范围内；⑤砖砌体门窗洞口两侧200mm（石砌体为300mm）和转角处450mm（石砌体为600mm）范围内；⑥.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；⑦砌筑砂浆强度等级小于或等于M2.5 的砖墙。

3、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以（分析：脚手架在无连墙件的情况下最高2 步，或者说允许在连墙件之上两步。

上无连墙件搭设最多2步高的架体。

步数即是水平大横杆间距）4、纵向水平杆（可理解为大横杆）应设置在立杆内侧，其长度不应小于3 跨。

5、两根相邻纵向水平杆的接头不应设置在同步内，不同步两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。

6、两根相邻纵向水平杆的接头不应设置在同跨内,不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。

7、纵向水平杆搭接长度不应小于1m，应等间距设置3 个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。

8、主节点处必须设置一根横向水平杆(小横杆)，用直角扣件扣接且严禁拆除。

9、主节点处的两个直角扣件的中心距不应大于150mm。

10、在双排脚手架中，离墙一端的外伸长度不应大于0.4 倍的两节点的中心长度，且不应大于500mm。

1―外立杆;2―内立杆;3―横向程度杆;4―纵向程度杆;5―雕栏;6―挡脚板;7―直角扣件;8―扭转扣件;9―连墙件;10―横向斜撑;11―主立杆;12―副立杆;13―抛撑;14―铰剪撑;15―垫板;16―纵向扫地杆;17―横向扫地杆;扣件式钢管脚手架各杆件地位---示意图.脚手架搭设规范有哪些？一.外脚手架施工要点1.依据本工程的设计特色和现场前提,外脚手架采取ф48钢管双排脚手架,立杆纵距,横距,内立杆距离建筑物外立面,立杆步距为 ;四层屋面上立杆间距为×,在距屋面200mm处及以上每隔将所有的钢管用ф48钢管联成一整体,并采取铰剪撑加固,并运用6m斜杆将该处架子与原外架及原建筑的连墙件相连,按举座架情势包管其整体性.2.大横杆位于立杆内侧,其长度不小于3跨,外架内侧的大横杆的竖向间距为,外侧的大横杆的竖向间距为,即在外立杆内侧每步的中央高度处另加一根大横杆,以作防护雕栏.3.小横杆间距,紧靠在大横杆之下,靠墙一侧外伸长度不该大于500.4.立杆与大横杆的衔接：立杆除顶层顶步可采取搭接,且搭接长度不小于1米.采取许多于2个扭转扣件.扣件端部距衔接杆端不小于100外,其余均应采取对接扣件衔接,接头应错开不在同步内,错开的距离不小于500,各接头中间至主节点的距离不宜大于600. 5.大横杆的衔接宜对接扣件衔接,也可采取搭接,接头应错开在不合步.不合跨内,错开的距离不小于500,各接头中间至主节点的距离不宜大于500,搭接长度不小于1米,应等间距采取3个扭转扣件予以固定,扣件端部距衔接杆端不小于100.6.落地式脚手架底部设槽钢.立杆底部应设纵横向扫地杆,纵向扫地杆离地不大于200,纵向扫地杆紧贴在横向扫地杆之下.7.铰剪撑设置：纵向铰剪撑应在外立面持续设置,每道铰剪撑宽度不小于4跨.不大于6跨,且与地面成45°～60°角,每个交叉点均运用扭转扣件将铰剪撑斜杆与立杆或小横杆伸出端固定,接头中间至主节点的距离不宜大于150,铰剪撑斜杆的接长宜采取搭接衔接,接头请求与立杆搭接接头请求雷同,转角处和中央每6跨设一道横向铰剪撑,由底至顶在统一件间呈“之”字型持续安插,斜杆采取许多于2个扭转扣件固定在与之订交的小横杆的伸出端,各接头中间至主节点的距离不宜大于150.8.连墙点设置：从底层第一步大横杆处开端,脚手架的每步架均与原外架相连,并在原外架二步三跨设置建筑拉接点处进行直接衔接.9.此外脚手架为从属举座架,严禁承载施工荷载.二.外脚手架施工安然技巧请求1.所用脚手架钢管与扣件由外租借,应出厂及格证和质检陈述,并经由严厉筛选,确保材料上知足质量请求.凡是有轻微锈蚀.轻微曲折.变形.裂痕.钢管薄壁.扣件螺纹（螺丝）已破坏等外不雅缺点的,均不得采取.严禁将外径48的与其它不合直径的钢管混用. 2.安然防护：在工作面及每隔二步架满铺钢筋网片一层作为隔离层,不得留有失落杂物的空档.隔离层上在2根大横杆之间增设一根大横杆,架外侧围护采取密目安然网完整关闭.3.各杆的间距.接头地位.垂直度.程度误差等均应相符规范请求.搭设时有合时校订立杆的垂直度与横杆的程度,立杆的垂直误差应不大于1/400,且全高偏斜不大于100mm,统一排横杆的程度误差应不大于1/3000,且不大于50mm,立杆与大小横杆的接头要留意错开以上,且接头不得在统一步架内.。
