平面连杆机构设计资料重点

机械原理平面连杆机构及设计平面连杆机构是机械原理中最经典也是最重要的一种机构类型之一。

这种机构由多个刚性杆件组成，每个杆件都能在平面内移动，它们通过连接点（铰链/球头）相互连接。

平面连杆机构在机械工程领域中有着广泛的应用，能够实现很多不同的机械运动和工作原理。

平面连杆机构中最重要的构件是连杆，也就是连接各个零件的关键杆件，如果连杆设计不合适可能导致机构性能的下降。

因此，平面连杆机构的设计要受到重视，需要考虑以下几个因素。

一、长度比例连杆不同长度比例的设置，对整个机构的运动特性和反应速度有着很大的影响。

在设计平面连杆机构时，需要根据机构所要完成的任务，选择恰当的连杆长度比例，保证机构的平衡性和可靠性，以及使机构的工作效率更高。

二、铰链/球头的位置铰链/球头是平面连杆机构中的关键组成部分。

在设计平面连杆机构时，需要合理选择铰链/球头的位置，以达到机构所要完成的特定任务。

如果铰链/球头设置不当，或者位置过分集中，会使机构不平衡或失效。

因此，设计者需要考虑连杆的长度、位置、形状和角度等因素。

三、材质选择平面连杆机构的设计材料非常重要，它将直接影响到机构的质量和强度。

不同材料的连接部分，对于平面连杆机构的工作效率和稳定性有着非凡的意义。

因此，在设计时，应本着安全、可靠、实用的原则，选用优质、耐用的材料，确保机构长期稳定、可靠的工作。

以汽车减震器为例，汽车减震器中使用的是多连杆机构原理，作为一种基于平面连杆机构的机构类型，它通过几个连杆的特定结构和布局，使得整个减震器能够更好地适应路况，缓解车辆的震动和冲击。

汽车减震器的设计考虑了多个因素，包括结构的稳定性和可靠性，杆件的材质和尺寸比例等。

总结来说，平面连杆机构是机械原理中非常重要的一种机构类型，广泛应用于机械和工程领域，需要经过仔细的设计和考虑，才能达到最好的运转效果。

设计者需要从多个维度进行考虑，包括长度比例、铰链/球头的位置、材质选择等等。

这些因素的合理应用，能够使平面连杆机构能够更好地适应不同的任务需求，达到最高的技术性能和质量水平。

平面连杆机构及其分析与设计平面连杆机构是由连杆和连接点组成的机械结构，广泛应用于各种机械设备中。

它的功能是将输入的旋转运动转化为输出的直线运动或者将输入的直线运动转化为输出的旋转运动。

本文将对平面连杆机构的分析与设计进行介绍。

首先，对平面连杆机构进行分析。

平面连杆机构的主要组成部分是连杆和连接点。

连杆是连接点之间的刚性杆件，可以是直杆、曲杆或者具有其他特殊形状的杆件。

连接点是连杆的两个端点或者连杆与其他机构的连接点，可以是支点、铰链等。

平面连杆机构的运动可以分为三种基本类型：平动、转动和复动。

平动是指连杆的一端保持固定，另一端进行直线运动；转动是指连杆的一端保持固定，另一端进行旋转运动；复动是指连杆的一端进行直线运动，另一端同时进行旋转运动。

进行平面连杆机构的设计时，需要考虑以下几个要点。

首先，确定机构的类型和功能。

根据机构的动作要求和功能要求，选择适合的连杆类型和连接点类型。

其次，进行机构的运动分析。

根据机构的运动要求，确定连杆的长度和连接点的位置，使连杆能够实现所需的运动。

然后，进行机构的力学分析。

根据机构的受力情况，确定连杆的截面尺寸和材料，保证机构的刚度和强度。

最后，进行机构的优化设计。

考虑机构的性能要求和制造要求，对机构进行优化设计，提高机构的工作效率和使用寿命。

在平面连杆机构的设计中，还需要考虑机构的动力学问题。

机构的动力学分析包括静力学分析和动力学分析两个方面。

静力学分析是指在机构静止或静力平衡状态下，对机构受力和力矩进行分析。

动力学分析是指在机构进行运动时，对机构的加速度、速度和位移进行分析。

通过对机构的动力学分析，可以确定机构的惯性力和惯性矩，从而确定机构的动态特性和振动特性。

总之，平面连杆机构的分析与设计是一项复杂而重要的工作。

在进行分析与设计时，需要考虑机构的类型和功能，进行运动分析和力学分析，优化设计和动力学分析。

通过合理的分析与设计，可以使机构具有较好的工作性能和使用寿命，满足各种工程应用的要求。

机械原理课程教案一平面连杆机构及其分析与设计一、教学目标及基本要求1掌握平面连杆机构的基本类型，掌握其演化方法。

2,掌握平面连杆机构的运动特性，包括具有整转副和存在曲柄的条件、急回运动、机构的行程、极限位置、运动的连续性等；3.掌握平面连杆机构运动分析的方法，学会将复杂的平面连杆机构的运动分析问题转换为可用计算机解决的问题。

4.掌握连杆机构的传力特性，包括压力角和传动角、死点位置、机械增益等；正确理解自锁的概念，掌握确定自锁条件的方法。

5,了解平面连杆机构设计的基本问题，掌握根据具体设计条件及实际需要，选择合适的机构型式；学会按2~3个刚体位置设计刚体导引机构、按2~3个连架杆对应位置设计函数生成机构及按K值设计四杆机构；对机构分析与设计的现代解析法有清楚的了解。

二、教学内容及学时分配第一节概述（2学时）第二节平面连杆机构的基本特性及运动分析（4.5学时）第三节平面连杆机构的运动学尺寸设计（3.5学时）三、教学内容的重点和难点重点：1.平面四杆机构的基本型式及其演化方法。

2.平面连杆机构的运动特性，包括存在整转副的条件、从动件的急回运动及运动的连续性；平面连杆机构的传力特性，包括压力角、传动角、死点位置、机械增益。

3.平面连杆机构运动分析的瞬心法、相对运动图解法和杆组法。

4.按给定2~3个位置设计刚体导引机构，按给定的2~3个对应位置设计函数生成机构，按K值设计四杆机构。

难点：1.平面连杆机构运动分析的相对运动图解法求机构的加速度。

2.按给定连架杆的2~3个对应位置设计函数生成机构。

四、教学内容的深化与拓宽平面连杆机构的优化设计。

五、教学方式与手段及教学过程中应注意的问题充分利用多媒体教学手段，围绕教学基本要求进行教学。

在教学中应注意要求学生对基本概念的掌握，如整转副、摆转副、连杆、连架杆、曲柄、摇杆、滑块、低副运动的可逆性、压力角、传动角、极位夹角、行程速度变化系数、死点、自锁、速度影像、加速度影像、装配模式等；基本理论和方法的应用，如影像法在机构的速度分析和加速度分析中的应用、连杆机构设计的刚化一反转法等。

平面连杆机构重点知识点平面连杆机构是工程学中常见的一种机械结构，它由多个连杆和关节连接而成，用于转换和传递运动和力。

本文将从基本概念、结构特点、运动分析和应用领域等方面介绍平面连杆机构的重点知识点。

一、基本概念1.连杆：连杆是平面连杆机构的基本组成部分，它是一根刚性杆件，通过关节连接在一起。

常见的连杆有曲柄、连杆、摇杆等。

2.关节：关节是连接连杆的装置，它可以实现两个连杆之间的转动或者固定。

常见的关节有铰链关节、滑动关节等。

二、结构特点1.四杆机构：平面连杆机构中最简单的一种是四杆机构，它由四个连杆和四个铰链关节连接而成。

四杆机构有很好的刚性和稳定性，常用于传输力和转动力矩。

2.多杆机构：除了四杆机构，平面连杆机构还可以由多个连杆组成，形成不同的结构形式。

多杆机构可以实现更复杂的运动轨迹和力传递方式。

三、运动分析1.运动副类型：平面连杆机构的运动可以分为旋转运动和滑动运动两种类型。

旋转运动是指连杆绕某个固定轴线旋转，滑动运动是指连杆在平面上的直线运动。

2.运动规律：通过对连杆机构的运动进行分析，可以得到连杆的角速度、角加速度和线速度等运动规律。

这些规律对于机构的设计和控制非常重要。

四、应用领域1.机械工程：平面连杆机构是机械工程中常见的传动装置，广泛应用于各种机械设备中。

例如，发动机中的曲轴连杆机构用于将活塞运动转换为旋转运动。

2.机器人学：平面连杆机构也是机器人学中常见的一种机构形式。

通过设计不同的连杆参数和关节位置，可以实现机器人的特定运动轨迹和动作。

3.汽车工程：汽车中的悬挂系统和转向系统中常使用平面连杆机构。

这些机构可以提供稳定的悬挂和灵活的转向性能。

总结：平面连杆机构是工程学中重要的机械结构，它通过多个连杆和关节的连接实现力和运动的传递。

本文从基本概念、结构特点、运动分析和应用领域等方面介绍了平面连杆机构的重点知识点。

对于理解和应用平面连杆机构具有一定的参考价值。

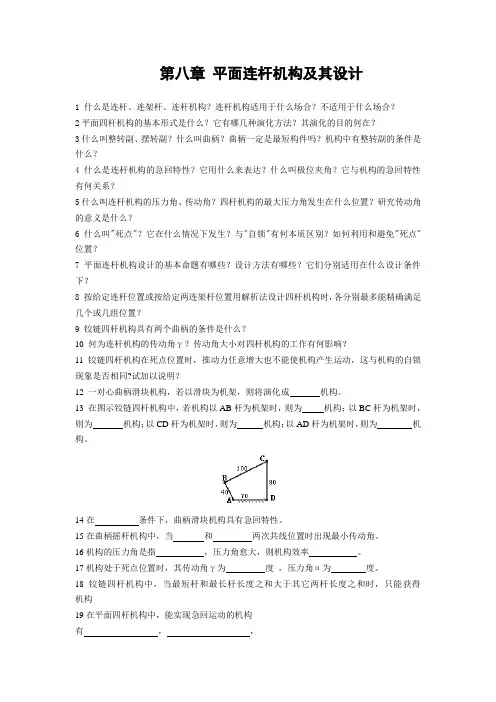

第八章平面连杆机构及其设计1 什么是连杆、连架杆、连杆机构？连杆机构适用于什么场合？不适用于什么场合？2平面四杆机构的基本形式是什么？它有哪几种演化方法？其演化的目的何在？3什么叫整转副、摆转副？什么叫曲柄？曲柄一定是最短构件吗？机构中有整转副的条件是什么？4什么是连杆机构的急回特性？它用什么来表达？什么叫极位夹角？它与机构的急回特性有何关系？5什么叫连杆机构的压力角、传动角？四杆机构的最大压力角发生在什么位置？研究传动角的意义是什么？6什么叫"死点"？它在什么情况下发生？与"自锁"有何本质区别？如何利用和避免"死点"位置？7平面连杆机构设计的基本命题有哪些？设计方法有哪些？它们分别适用在什么设计条件下？8 按给定连杆位置或按给定两连架杆位置用解析法设计四杆机构时，各分别最多能精确满足几个或几组位置？9 铰链四杆机构具有两个曲柄的条件是什么？10 何为连杆机构的传动角γ？传动角大小对四杆机构的工作有何影响？11铰链四杆机构在死点位置时，推动力任意增大也不能使机构产生运动，这与机构的自锁现象是否相同?试加以说明？12 一对心曲柄滑块机构，若以滑块为机架，则将演化成机构。

13 在图示铰链四杆机构中，若机构以AB杆为机架时，则为机构；以BC杆为机架时，则为机构；以CD杆为机架时，则为机构；以AD杆为机架时，则为机构。
