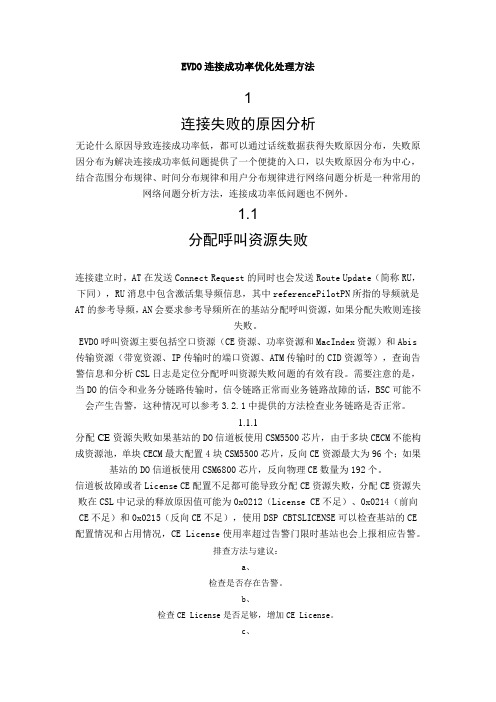

EVDO连接成功率优化处理方法1连接失败的原因分析无论什么原因导致连接成功率低，都可以通过话统数据获得失败原因分布，失败原因分布为解决连接成功率低问题提供了一个便捷的入口，以失败原因分布为中心，结合范围分布规律、时间分布规律和用户分布规律进行网络问题分析是一种常用的网络问题分析方法，连接成功率低问题也不例外。
1.1分配呼叫资源失败连接建立时，AT在发送Connect Request的同时也会发送Route Update（简称RU，下同），RU消息中包含激活集导频信息，其中referencePilotPN所指的导频就是AT的参考导频，AN会要求参考导频所在的基站分配呼叫资源，如果分配失败则连接失败。
EVDO呼叫资源主要包括空口资源（CE资源、功率资源和MacIndex资源）和Abis 传输资源（带宽资源、IP传输时的端口资源、ATM传输时的CID资源等），查询告警信息和分析CSL日志是定位分配呼叫资源失败问题的有效有段。
需要注意的是，当DO的信令和业务分链路传输时，信令链路正常而业务链路故障的话，BSC可能不会产生告警，这种情况可以参考3.2.1中提供的方法检查业务链路是否正常。
1.1.1分配CE资源失败如果基站的DO信道板使用CSM5500芯片，由于多块CECM不能构成资源池，单块CECM最大配置4块CSM5500芯片，反向CE资源最大为96个；如果基站的DO信道板使用CSM6800芯片，反向物理CE数量为192个。
信道板故障或者License CE配置不足都可能导致分配CE资源失败，分配CE资源失败在CSL中记录的释放原因值可能为0x0212（License CE不足）、0x0214（前向CE不足）和0x0215（反向CE不足），使用DSP CBTSLICENSE可以检查基站的CE 配置情况和占用情况，CE License使用率超过告警门限时基站也会上报相应告警。
排查方法与建议：a、检查是否存在告警。

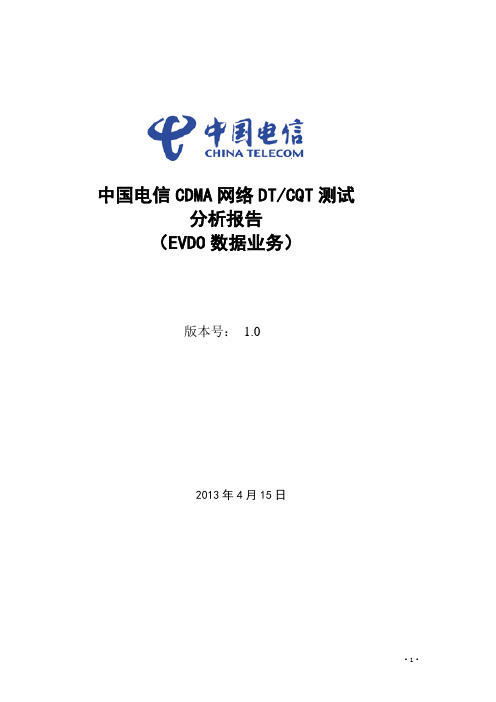

中国电信CDMA网络DT/CQT测试分析报告（EVDO数据业务）版本号： 1.02013年4月15日·1·1、3G数据业务FTP上行吞吐率优良比总体指标概述1.1城区：1.1.1数据1：CDMA2_市城区数据上传201303220928(2)数据：CDMA2_市城区数据上传201303220928(2)，FTP上行吞吐率优良比为53.17%,经过查看，共有6个区域的上行吞吐率较低，下面为6个问题点的详细分析：·2··3·⏹ 问题点1： 问题描述：在建新巷三江源宾馆往昆仑东路转弯处，因信号较杂，且此处的基站用户数较多，导致了上行速率较慢，测试轨迹图如下所示：问题分析：1、从测试数据来看，此处的信号较杂，用到的信号有：久美藏药PN438，三丰花园PN117, 三丰花园PN285, 枢纽楼办公楼（施工中）PN69，0_244_0_第二枢纽楼，PN54，0_244_2_枢纽楼传输局办公楼,PN144等的信号，且在用到三丰花园PN285的时候，有检测到PN69,因没有PN285没有配置PN69的邻区，导致一直无法进行激活集，也容易形成干扰。
因用户数较多，最多时的用户数为29个，导致速率较慢。
解决建议：1、建议检查三丰花园PN285与0_56_0_枢纽楼办公楼的邻区关系。
2、上站检查0_1003_0_三丰花园（替换），PN117的天线覆盖是否与台帐相符，控制旁瓣信号不到覆盖到建新巷与昆仑路交界处。
3、建议核查0_244_0_第二枢纽楼，PN54、0_244_2_枢纽楼传输局办公楼,PN144,的信号覆盖，避免外泄到建新巷与昆仑路交界处。
4、0_92_0_久美藏药，PN102的用户量较高，建议根据周边基站覆盖情况进行话务分流，并对该扇区的信号覆盖进行合理优化。
·4··5·⏹ 问题点2： 问题描述：在建国路往建国大街方向时，因用到0_92_0_久美藏药，PN102,因不能及时切换，及用到周边话务量较高等情况，导致了此处的上传吞吐率优良比较差，如下图所示：问题分析：1、 在建国路往建国大街方向时，用到0_92_0_久美藏药，PN102,因不能及时切换，导致此处的信号质量下降，SINR 较差为-9dB 左右，导致了从建国路往建国大街方向时上传吞吐率优良比较差。
厦门国贸大厦导频污染问题分析与网优报告（远距离基站覆盖控制及邻区配置）1.概述本方案对室外较远距离基站进行覆盖控制，而后合理配置邻区关系，改善室内区域的话音通话效果。
1.1 场景描述本案例属于“轻微导频污染，有室内分布系统，但某个远距离基站未配置邻区关系造成掉话的高层商务楼”场景。
尽管建立了室内分布系统，但室外信号较多,存在一定的导频污染，某个远距离基站与室内分布信源基站未配置邻区关系，在室内中心区域往窗户边移动的过程中发生掉话。
1.2 问题点信息厦门国贸大厦位于湖滨南路厦禾路口附近，是一幢 44 层高的高档写字楼。
楼宇位置如下图：厦门国贸大厦与周围室外基站位置图厦门国贸大厦楼层平面呈正方形分布，在21层选取4个点进行现场CQT测试，各点位置如下图A、B、C、D所示：该建筑已有CDMA室内分布系统，室内覆盖信息如下：PN：489信号源类型：微蜂窝(36dBm) 信号源配置： 2载频信号源位置：设计边缘场强（dBm）： -77.78 dBm天线总数：2、问题分析该建筑虽已做过 C 网室内覆盖，但是在我们的现场测试中依然发现高层存在导频污染现象。
2.1 信号分布四个测试点的信号如下表所示：2.2 问题分析测试过程中发生一次掉话：在国贸大厦北面窗边测试点A起呼，占用PN351，通话过程中往大厦中部位置行走，发现Rx逐渐升高，而激活集PN351的Ec/Io越来越低，从信令看，手机不断发送导频测量报告，没有发现比较强的导频可以切换。
在此过程中，FFER迅速升高至100%，最后发生掉话，手机重新同步到PN489，PN489的Ec/Io很强在-8左右。
进一步分析信令消息，掉话前Extended Neighbor list Update Message消息，PN351的邻区集中没有发现PN489，因此可以判断PN351与PN489没有配置邻区，手机无法搜索到强信号，造成掉话。
PN489是国贸大厦的主覆盖信号，PN351是莲花二村-3扇区信号。
深圳EVDO掉话率优化指导书华为技术有限公司版权所有侵权必究目录1 概述 (3)1.1 掉话的定义 (3)1.2 掉话机制 (4)1.2.1 反向掉话机制 (4)1.2.2 前向掉话机制 (4)1.3 掉话的相关话统 (5)1.3.1 掉话率 (5)1.3.2 连接成功次数 (5)1.3.3 连接正常释放次数[次] (5)1.3.4 连接释放次数（空口丢失）[次] (6)1.3.5 连接释放次数（其它原因）[次] (6)1.3.6 连接释放次数（休眠态定时器超时）[次] (7)1.3.7 连接释放次数（休眠态定时器超时AT无响应）[次] (7)1.4 掉话的分类 (8)1.4.1 空口丢失 (8)1.4.2 其它原因 (8)2 掉话问题分析处理思路 (9)2.1 整网问题分析思路 (9)2.2 TOP小区优化思路 (10)2.3 TOPN小区优化流程图 (12)3 掉话常见原因及处理方法 (13)3.1 异常用户 (13)3.2 用户直接拔卡 (14)3.3 1X/DO互操作 (15)3.4 设备告警 (15)3.5 RSSI异常 (16)3.6 覆盖差 (17)3.7 邻区配置不合理 (18)3.8 PN复用不合理 (18)4 影响掉话的常见参数 (19)5 相关案例 (21)5.1 异常用户产生大量掉话 (21)5.2 空口问题造成指标不良 (23)5.3 邻区问题导致掉话指标不良 (26)5.4 参数设置不合理导致掉话指标异常 (27)5.5 邻小区闭塞导致切换失败次数超高 (28)5.6 DO终端频繁掉线问题 (29)1 概述在无线通信网络运行中，掉话是运营商关注的热点网络问题之一，也是无线网络质量优劣的直接反映，因此掉话率是衡量CDMA2000 EV-DO系统好坏的重要指标。
掉话是指各种连接建立成功后的异常释放，主要包括空口丢失和其他原因。
无线网络中存在一定比例的掉话是正常的，但对于一些掉话率较高的小区必须进行优化。
导频污染解决方案分析篇一：导频污染优化分析随着TD试验网的建设逐步推进，在网络规划和优化中的一些问题被逐渐发现和解决，为将来TD-SCDMA网络正式商用时的规划和优化工作提供了一定的经验积累。
导频污染的概念，原来是出现在CDMA和WCDMA的网络规划中的。
随着TD-SCDMA的试验网络的发展，TD-SCDMA中也提出了导频污染的定义。
提出导频污染的概念目的是为了把将导频污染的情况和弱场覆盖的情况加以区分，以便于我们更加准确的定位和解决问题。
本指导书将介绍关于TD-SCDMA导频污染的定义，产生原因、影响分析及关于它的优化方法。
并根据试验网的实际优化工作，举出相关的优化案例。
1 导频污染定义定义在TD-SCDMA中，PCCPCH的作用和CDMA和WCDMA中的导频的作用基本相同。
TD-SCDMA中主要是通过对PCCPCH的研究来定义其导频污染的。
TD-SCDMA的导频污染中引入强导频和足够强主导频的定义。
即在某一点存在过多的强导频却没有一个足够强的主导频的时候，即定义为导频污染。
在CDMA和WCDMA都是采用同频组网，由于同频干扰的问题，其导频污染的问题比较突出。
TD-SCDMA网络中，其组网方案是N频点组网，相邻小区的主载波一般采用异频组网方式，干扰的问题相对较小。
导频污染判断当存在过多的强导频信号，但是却没有一个足够强主导频信号的时候，即定义为导频污染。
下面给出强导频信号、过多和足够强主导频信号的判断标准。
1．强导频在TD-SCDMA中，我们定义，当PCCPCH_RSCP大于某一门限，信号为有用信号,也就是我们的强导频信号。
PCCPCH_RSCP>A这里我们设定A=-85 dBm。
2．过多当某一地点的强导频信号数目大于某一门限的时候，即定义为强导频信号过多。
PCCPCH _number>=N这里我们设定N=4。
3．足够强主导频某个地点是否存在足够强主导频，是通过判断该点的多个导频的相对强弱来决定的。
盘锦电信辽滨地区异频覆盖解决边界导频污染案例目录1 背景描述 (4)2 问题分析 (5)3 参数配置 (6)3.1 异频覆盖情况 (6)3.2 无线参数配置 (6)3.2.1 小区级两个参数的配置 (6)3.2.2 小区级候选频率的配置 (7)3.2.3 小区邻区linkcell的配置 (8)3.2.4 载频参数配置 (8)3.2.5 载频邻区的配置 (10)4 效果验证 (11)4.1 待机测试结果 (11)4.2 呼叫测试结果 (12)4.3 切换测试结果 (13)4.4 寻呼测试结果 (14)5 小结 (14)6 参考文献 (14)图目录图 1辽滨问题示意图 (4)图 2改造前信道列表消息 (5)图 3改造后信道列表消息 (5)图 4辽滨区域频点分布图 (6)图 5换频半软切换模式 (7)图 6综合邻区消息指示 (7)图 7候选频率的配置 (8)图 8是否在信道列表中包含本载频 (8)图 9 283载频参数配置 (9)图 10 242载频参数配置 (9)图 11载频邻区开关参数 (10)图 12载频邻区参数之邻区配置 (10)图 13 信道列表消息 (11)图 14综合邻区列表消息 (12)图 15扩展信道指配消息 (13)图 16换频切换指示消息 (13)图 17换频切换完成消息 (14)表目录1背景描述辽宁盘锦有一块区域被辽宁营口包围，辽宁营口使用283和201两个频点，盘锦辽滨基站使用283频点，由于盘锦此区域经常收到营口多个基站的信号，只有在盘锦辽滨基站附近EC/IO能大于-12dB，见下图中红色圈内；稍远离辽滨基站导频污染严重：EC/IO小于-15dB，见下图中红色圈外黑色圈内。
这样的导频污染造成了弱覆盖，再加上信号来自于两个不同的业务区，登记频繁，这无疑是雪上加霜，作主呼还有一定的成功率，但做被叫实在是太困难了。
图 1 辽滨问题示意图盘锦联通为了解决如上问题，同时使盘锦的用户能使用盘锦辽滨基站信号起呼。
CDMA导频污染问题的优化解决方案1 引言随着CDMA无线网络技术的快速发展，使用无线网络服务的用户越来越多，网络服务的覆盖范围也越来越广泛和深入，CDMA系统基站的数量也日益增加。
由于CDMA是自干扰系统，随着基站数量的大量增加，基站间距越来越小，很容易就造成弱覆盖、无主导频等现象而形成导频污染区域，进而影响系统容量、用户的通话质量以及接通率、掉话率等KPI指标。
因此，在规划和优化CDMA无线网络时，导频污染就成为需要特别关注、需要重点解决的问题。
2 导频污染定义在CDMA网络中，导频污染分为导频相位污染和导频强度污染。
我们平常提及的导频污染通常是指导频强度污染。
2.1 导频相位污染CDMA系统前向信道中，每个扇区用不同PN偏置就是不同PN短码区分。
15阶移位寄存器产生的伪随机序列共215个Chip，CDMA规定64个Chip为一组，那么一共有215÷64=512组，也就是有512个PN码。
如果两个相同PN的扇区共同覆盖某一个区域，那么该区域中的手机同时接收两个相同PN的扇区信号，则手机无法区分正在通信的是哪个基站，此种现象就是导频相位污染；如果某个扇区的信号经过路径传输，时延大于64chip，则手机会认为是另外一个PN，有可能导致不同相位的扇区经过路径传输到达手机时产生相同相位，这就产生导频相位污染。
产生导频相位污染时由于MM（移动性管理）不能正确辨别出与手机在通信的导频是属于哪个扇区的，这样产生的干扰是非常大的，手机与基站之间就不可能正常通话，必然要导致信道分配失败或者掉话。
目前网络中，可以设置Pilot Inc参数，设定了PN间复用的距离，一般不会出现两个相同PN覆盖同一区域或者无法识别扇区的情况，现网中导频相位污染情况出现概率较小。
2.2 导频强度污染对于CDMA系统，简单来说，导频强度污染就是当移动台所处区域有多个导频信号，而这些导频信号都很强或都很弱，造成当前EcIo很差，或者频繁切换等现象。
导频污染及EVDO网络优化实例分析
摘要：介绍了导频污染的两种情况，提出了相应的解决方案，并通过介绍网优实践中的两个案例，分析原因，解决问题，并对几种导频污染产生原因及解决办法进行了归纳。
关键词：evdo 导频污染网络优化主导频
中图分类号：tn929 文献标识码：a 文章编号：1007-9416（2012）11-0047-02
1、引言
导频污染是指移动终端的接收功率符合要求，但处在多个导频环境，缺乏一个稳定的主导频。
导频污染会影响系统容量以及1x用户的通话质量、evdo上传下载速率等用户感知和接通率、掉话率等kpi指标。
网络优化是cdma系统一个非常重要的环节，下面通过网优案例介绍如何解决导频污染问题，提升网络的质量。
2、导频污染及evdo网络优化
移动终端接收到的多个导频的强度差不多，缺少一个稳定的主导频，因信号的快衰落，会引起系统的频繁切换；由于高楼大厦等地形地物的阻挡，在其背面造成远近信号强度相当；基站覆盖设计不理想，造成越区覆盖的问题。
这些都是造成导频污染的关键原因。
由于evdo前向时分为主的多址技术，基站在任一时隙只能向一个终端传送数据业务，且前向支持虚拟软切换，只要存在多个导频，那么非主导频必然对主导频构成干扰，从而导致主导频的信噪比下
降，影响申请速率。
解决evdo导频污染的方法，其核心是通过调整rf参数进行网优。
在实际应用中，主要是调整问题区域附近基站的输出功率和天线的下倾角、方位角，保证存在一个主导频；针对越区覆盖情况，通过增加天线下倾角、衰减功率等方法，减少来自越区基站的信号强度。
3、evdo网络优化实例
案例一：弱覆盖引起导频污染。
问题描述：在龙庭贵筑附近吉星路约500m的路段存在导频污染现象。
问题分析和解决：（见图3.1弱覆盖导频污染优化后效果复测图）根据由鼎利后台软件分析dt测试结果，该路段接收电平平均在-75dbm左右，sinr值-5，无主导频覆盖。
与周围基站距离最近的为“龙庭贵筑”，但该站为美化天线，没有扇区天线的主瓣覆盖该处，而距“电视发射塔”、“大科坪石”基站有1.6km，导频强度较弱。
需要新增站点解决。
从图中地理位置来看，“大科坪石”2扇区覆盖过来，但导频强度较弱，增加了该点的导频污染情况。
因此，作如下调整：“大科坪石”0、2扇区射频增益0->2，调整“电视发射塔”1扇区方位角140°->190°，下倾角提高3°。
经过调整后该路段的导频污染有明显的改善。
总结：移动终端处在信号弱的地方，或者处于在几个基站覆盖的边缘，在这些地方移动终端接收强度都在-90dbm以下，导频都比较
差（无主导频），终端容易产生乒乓切换，移动终端虽然能正常解调，但误帧率和发射功率都比较高。
虽然可以增大导频的功率解决，但此举对改善覆盖起的作用不是很大；而新增基站就会引入新导频，有可能产生新的导频污染，这也增加规划和优化的难度。
但是，如果调整基站参数不能解决当前区域的导频污染问题，则有必要考虑增加基站。
此外，主用信号被阻挡也可能产生导频污染，出现信号强度弱，sinr差，频繁切换等问题。
优化时可以考虑调整近处基站的天线，增加天线的高度或者移动天线的位置解决。
案例二：越区覆盖引起导频污染。
问题描述：职业技术学院东侧路段上600m左右的路段，激活集中的导频较多，产生较弱导频污染现象。
问题分析：
职业技术学院东侧路段，路测数据显示此区域sinr为-2左右（图3.2红色框所示），无主导频。
棉纺厂0扇区pn105越区覆盖。
且茉莉花大酒店_室外rru0、1扇区方位角覆盖不太合理，导致该问题点上收到这两个信号相当，造成干扰。
解决措施：
调整棉纺厂-0下倾角8°->11°，茉莉花大酒店_室外rru0扇区方位角300°->320°。
总结：天线的rf参数（天线的水平、垂直半功率角，方位角、
俯仰角等参数）对于基站的覆盖控制是非常重要的，通过这些参数可以大约计算出天线的覆盖范围，如果天线的俯仰角设置不好，容易产生过覆盖或越区覆盖问题，使得过覆盖或越区覆盖的地区产生导频污染现象。
很多基站采用一致的天线俯仰角和方位角，比如经常采用0/120/240的方位角和4度的俯仰角，而这样相同的设置经常导致覆盖过远。
天线的参数设置和选型不合理也容易引起过覆盖或越区覆盖问题。
4、结语
随着无线网络规模的扩大，导频污染的负面影响也愈加严重。
在网络规划和工程建设中把导频规划好，把扇区的覆盖控制好，这对于减少网络优化的复杂性和工作量，提高全网通信质量将起到事半功倍的作用。
在网优实践中，需要采取切实可行的方法，解决相关问题，尽可能减小导频污染的影响，不断提高网络服务质量。
参考文献
[1]吴振辉.关于解决电信evdo道路sinr优化比问题的案例[j].数字技术应用，2012.8
[2]华为技术有限公司编著.《cdma2000 1x无线网络规划与优化》[m].人民邮电出版社.。
