低CQI问题分析v2

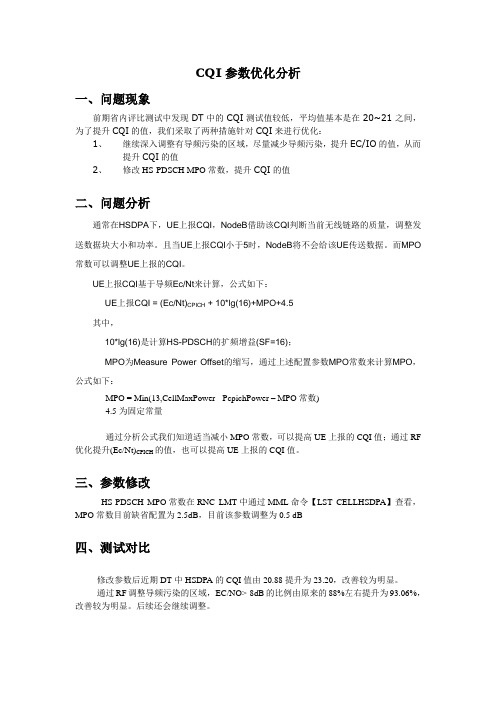

CQI参数优化分析一、问题现象前期省内评比测试中发现DT中的CQI测试值较低，平均值基本是在20~21之间，为了提升CQI的值，我们采取了两种措施针对CQI来进行优化：1、继续深入调整有导频污染的区域，尽量减少导频污染，提升EC/IO的值，从而提升CQI的值2、修改HS-PDSCH MPO常数，提升CQI的值二、问题分析通常在HSDPA下，UE上报CQI，NodeB借助该CQI判断当前无线链路的质量，调整发送数据块大小和功率。

且当UE上报CQI小于5时，NodeB将不会给该UE传送数据。

而MPO 常数可以调整UE上报的CQI。

UE上报CQI基于导频Ec/Nt来计算，公式如下：UE上报CQI = (Ec/Nt)CPICH + 10*lg(16)+MPO+4.5其中，10*lg(16)是计算HS-PDSCH的扩频增益(SF=16)；MPO为Measure Power Offset的缩写，通过上述配置参数MPO常数来计算MPO，公式如下：MPO = Min(13,CellMaxPower - PcpichPower – MPO常数)4.5为固定常量通过分析公式我们知道适当减小MPO常数，可以提高UE上报的CQI值；通过RF 优化提升(Ec/Nt)CPICH的值，也可以提高UE上报的CQI值。

三、参数修改HS-PDSCH MPO常数在RNC LMT中通过MML命令【LST CELLHSDPA】查看，MPO常数目前缺省配置为2.5dB，目前该参数调整为0.5 dB四、测试对比修改参数后近期DT中HSDPA的CQI值由20.88提升为23.20，改善较为明显。

通过RF调整导频污染的区域，EC/NO>-8dB的比例由原来的88%左右提升为93.06%，改善较为明显。

后续还会继续调整。

（完整版）CQI问题分析详解LTE FDD CQI问题分析详解1 原理介绍1.1 基本概念CQI，信道质量指⽰（Channel Quality Indication）；主要⽤来衡量⼩区下⾏信道的质量，有UE进⾏测量并上报。

UE根据⾼层指⽰对相应导频信号进⾏测量，然后上报CQI报告，⽹络侧根据UE上报的CQI测量报告并结合当前⽹络资源情况，决定是否需要对UE的调制⽅式、资源分配、MIMO的相关配置进⾏调整。

1.2 CQI类型CQI上报模式：周期CQI上报和⾮周期CQI上报。

周期CQI如果是固定CQI周期，则CQI周期采⽤固定值，默认为40ms。

如果打开CQI⾃适应或⾃适应优化，则CQI周期有5ms，20ms，40ms。

⾮周期CQI⾮周期CQI的上报需要eNB主动触发。

进⼊频选的⽤户会触发⾮周期CQI上报，周期为2ms。

CQI上报密集度分类：宽带CQI和⼦带CQI。

宽带CQIUE在所有需要CQI测量的⼦带（PRB组）内统⼀测量并上报⼀个CQI值。

⼦带CQIUE对eNB配置的各CQI测量⼦带进⾏CQI测量后，只将其中M个CQI最好的⼦带位置上报给eNB。

华为话统没有⼦带CQI相关统计。

CQI传输信道：PUSCH传输和PUCCH传输。

对于没有PUSCH分配的⼦帧，周期CQI/PMI/RI上报在PUCCH上发送；对于有PUSCH分配的⼦帧，周期上报以随路信令的⽅式在PUSCH上发送。

如果周期上报和⾮周期上报将在同⼀个⼦帧发⽣，那么UE在该⼦帧只能发送⾮周期上报。

协议规定，CQI有如下⼏种格式：1.3 CQI上报机制在（PA,PB）⼀定的情况下，终端上报的CQI是根据测量到的SINR来上报（⼦带或宽带），如下图所⽰：具体SINR和CQI的对应关系如下表所⽰：通过以上可知，CQI是由终端基于下⾏信道的SINR测量上报的，它的⾼低取决于SINR，即说明CQI与⽹络覆盖直接相关。

2 华为指标统计2.1 CQI性能指标统计分类与CQI相关的性能指标统计包括：●⼩区全带宽CQI的上报次数●⼩区单码字全带周期CQI的上报次数●⼩区单码字全带⾮周期CQI的上报次数●⼩区双码字全带码字0周期CQI的上报次数●⼩区双码字全带码字0⾮周期CQI的上报次数●⼩区双码字全带码字1周期CQI的上报次数●⼩区双码字全带码字1⾮周期CQI的上报次数2.2 华为CQI各种统计⽅式差异分析2.2.1单码字（RANK1）与双码字（RANK2）CQI差异分析均值差异：⼀般情况下RANK2的CQI均值要⾼RANK1。

基于MR数据CQI大于7占比质差TOP小区分析案例----倪建华1 摘要CQI优良比差最重要的原因是“干扰”，而日常通过分析小区TA值进行小区覆盖合理性的判断依据有其合理性，其难点在于通过一维数据分析判断无线环境的二维甚至三维空间的覆盖情况，对分析人员外场无线环境熟练程度要求较高，本例中涉及TOP小区利用MR 的二维地理化数据分析快速确定小区CQI质差根因，提高CQI质差小区处理命中率。

2 问题描述对HF_WH_B_银川_金凤湖畔嘉苑四期9号楼_0小区晚忙CQI指标进行分析，发现CQI 大于等于7的比例在50%左右，指标较差，如下表所示：3 基于TA值的问题分析结合地图分析该小区设计主覆盖区域约350米左右，分析TA数据，采样点大于500米占比在37%左右越区严重，如下表：4 基于TA值的问题处理4.1 基于TA值分析解决方案基于TA值初步判断HF_WH_B_银川_金凤湖畔嘉苑四期9号楼_0越区覆盖严重，调整电子下倾角6到10度控制覆盖。

4.2 基于TA值处理优化效果调整电子下倾角后CQI指标仍然不稳定，越区占比仍然较高，说明基于TA值分析未能找到CQI质差根因，需要进一步分析找到根因。

5 基于MR数据的问题分析提取该站小区MR数据并进行地理化后发现，HF_WH_B_银川_金凤湖畔嘉苑四期9号楼_0越区覆盖不在主覆盖区域，在旁瓣区域，如下图：对越区区域周边站点分析发现该区域应由HF_H_B_银川_金凤砖渠东北_1与HF_H_B_银川_金凤交警总队_2覆盖，而实际该区域出现大量HF_WH_B_银川_金凤湖畔嘉苑四期9号楼_0采样点，且电平较差，说明F_H_B_银川_金凤砖渠东北_1与HF_H_B_银川_金凤交警总队_2没有起到主覆盖作用，同时提取HF_H_B_银川_金凤砖渠东北_1小区MR覆盖图分析发现HF_H_B_银川_金凤砖渠东北_1采样点过少，网管核查HF_H_B_银川_金凤砖渠东北_1RS功率配置为132。

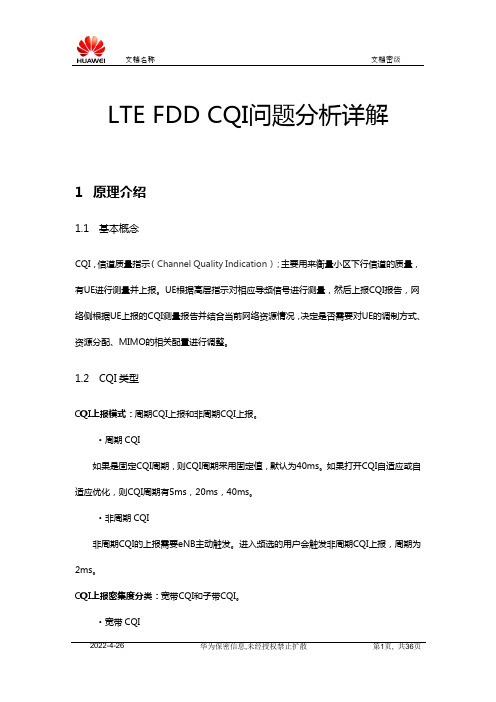

LTE FDD CQI问题分析详解1原理介绍1.1基本概念CQI，信道质量指示（Channel Quality Indication）；主要用来衡量小区下行信道的质量，有UE进行测量并上报。

UE根据高层指示对相应导频信号进行测量，然后上报CQI报告，网络侧根据UE上报的CQI测量报告并结合当前网络资源情况，决定是否需要对UE的调制方式、资源分配、MIMO的相关配置进行调整。

1.2CQI类型CQI上报模式：周期CQI上报和非周期CQI上报。

•周期CQI如果是固定CQI周期，则CQI周期采用固定值，默认为40ms。

如果打开CQI自适应或自适应优化，则CQI周期有5ms，20ms，40ms。

•非周期CQI非周期CQI的上报需要eNB主动触发。

进入频选的用户会触发非周期CQI上报，周期为2ms。

CQI上报密集度分类：宽带CQI和子带CQI。

•宽带CQIUE在所有需要CQI测量的子带（PRB组）内统一测量并上报一个CQI值。

•子带CQIUE对eNB配置的各CQI测量子带进行CQI测量后，只将其中M个CQI最好的子带位置上报给eNB。

华为话统没有子带CQI相关统计。

CQI传输信道：PUSCH传输和PUCCH传输。

对于没有PUSCH分配的子帧，周期CQI/PMI/RI上报在PUCCH上发送；对于有PUSCH 分配的子帧，周期上报以随路信令的方式在PUSCH上发送。

如果周期上报和非周期上报将在同一个子帧发生，那么UE在该子帧只能发送非周期上报。

协议规定，CQI有如下几种格式：1.3CQI上报机制在（PA,PB）一定的情况下，终端上报的CQI是根据测量到的SINR来上报（子带或宽带），如下图所示：具体SINR和CQI的对应关系如下表所示：通过以上可知，CQI是由终端基于下行信道的SINR测量上报的，它的高低取决于SINR，即说明CQI与网络覆盖直接相关。

2华为指标统计2.1CQI性能指标统计分类与CQI相关的性能指标统计包括：●小区全带宽CQI的上报次数●小区单码字全带周期CQI的上报次数●小区单码字全带非周期CQI的上报次数●小区双码字全带码字0周期CQI的上报次数●小区双码字全带码字0非周期CQI的上报次数●小区双码字全带码字1周期CQI的上报次数●小区双码字全带码字1非周期CQI的上报次数2.2华为CQI各种统计方式差异分析2.2.1单码字（RANK1）与双码字（RANK2）CQI差异分析均值差异：一般情况下RANK2的CQI均值要高RANK1。

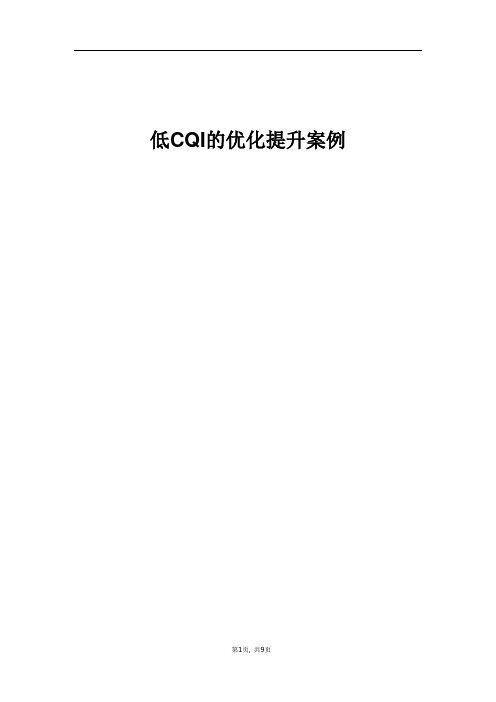

低CQI的优化提升案例目录一、研究背景 (3)二、影响CQI的因素 (3)三、工程验证 (6)3.1问题描述 (6)3.2、分析过程 (7)3.2.1故障告警分析 (7)3.2.2覆盖分析 (8)3.2.3解决措施 (8)四、结论推广 (9)低CQI的优化提升方法【摘要】随着运营商对LTE网络的投资不断加大，LTE商用网络越来越大，为给用户提供更好的业务感知和体验，网络的不断调整和优化显得至关重要。

在LTE网络建设初期，一般是通过DT测试来发现覆盖差小区并进行针对性优化。

但是此方法费时费力，仅能查看到测试到的路段覆盖情况，却无法真实反映小区的实际覆盖情况。

而CQI（信道质量指示）是无线信道的通信质量的测量标准，可在一定程度上反映小区的无线信号质量，通过CQI能识别出覆盖差小区并进行优化，即方便又省时省力。

【关键字】CQI、基础优化、参数优化【业务类别】CQI、基础优化、参数优化一、研究背景为了更全面的反映LTE信号网络覆盖质量，特别是用户通信过程中，LTE网络信号覆盖质量，可以考察UE用户上报的CQI数据。

所以中国电信将CQI的优良比作为对覆盖的一项重要考核指标,考核CQI的指标为CQI大于等于7的占比。

二、影响CQI的因素2.1核查低CQI站点小区的状态查看小区工作状态是否正常，核查小区功率和倾角等工参是否异常。

2.2查看低CQI小区覆盖情况通过对低CQI小区的MR数据和结合MDT数据判断该小区是否存在越区覆盖和弱覆盖现象。

2.3MOD3和邻区核查CQI为信道质量的指示，本质上反应了当前的信道质量，即当前支持的信道效率越低，表明信道质量越差，提升CQI从根本上需要提升SINR。

邻区漏配会导致UE不能及时的得到信号接续，造成掉线的风险，同时弱覆盖区域CQI不断降阶，需要定期的核查MOD3干扰、PCI复用和邻区的核查。

2.4参数核查和CQI相关的参数有功控参数，DRX特性功能，传输模式，CQI周期的相关算法，PRB 随机化。

CQI异常处理案例摘要：某用户投诉4G信号差无服务，经过后台网管及现场测试，逐步排除基站故障、邻区切换问题，最后确定为弱覆盖问题关键字：基站故障、盲区覆盖、弱覆盖问题【故障现象】：阜阳市区内阜南路南交通培训中心附近，TOP小区FY-市区-交通培训中心-HFTA-436228-54CQI高阶占比较低。

【原因分析】：一般情况CQI占比低主要分为如下情况：1）、弱覆盖；2）、邻区切换；3）、干扰；4）、设备故障；查看华为网管，上述站点近期无历史告警且RSSI正常排除干扰影响。

怀疑主要问题可能为覆盖问题或者邻区切换问题。

通过17日至20日四天CQI均值占比渲染图，结合RCU拉网数据分析，如下图：分析路测数据，车辆经过红圈处时，UE信号占用的主服务小区为距离更远的700米的FY-市区-交通培训中心-HFTA-436228-54，RSRP为-87dbm，SINR为-4，CQI上报为6，该路段CQI上报低阶较多，拉低了FY-市区-交通培训中心-HFTA-436228-54小区整体CQI高阶占比。

【解决方法】现场对FY-市区-阜阳工业学校-HFTA-436230基站进行工程参数核查，如下图：对FY-市区-阜阳工业学校-HFTA-436230-52小区进行天馈调整，如下：调整后复测如下：路段信号覆盖改善明显，RSRP为-74dbm,SINR为18dbm，CQI上报为11 FY-市区-交通培训中心-HFTA-436228-54指标前后对比CQI高阶占比平均提升约为5个百分点【问题总结】：对于室外CQI高阶占比低的情况，首先查看近期一至两周动态忙时CQI占比是否存在异常，判断是偶然还是常态，然后排查是否由故障引起，排除告警后，然后通过现场测试等手段，对比测试数据，定位问题点，解决问题.。

多维度提升CQI占比案例目录一、问题描述 (3)二、问题分析 (4)三、解决措施 (5)四、方法总结 (8)多维度提升CQI占比案例优化案例【摘要】CQI：（Channel Quality Indicator，信道质量指示）是无线信道的通信质量的测量标准，由终端基于下行信道的SINR测量上报的，它的高低取决于SINR，即说明CQI与网络覆盖直接相关。

CQI能够代表一个给定信道的信道测量标准所谓一个值（或多个值）。

通常，一个高值的CQI表示一个信道有好的质量，反之亦然。

CQI>=10是采用64QAM调制的必要条件,CQI>=7是采用16QAM调制的必要条件，采用高阶调制方式，在同等条件下，能获得更高的下载速率。

【关键字】TA、参数配置一、问题描述黄山5月份CQI优良比为92.55%，对比4月份CQI优良比93.18%下降0.63个点，需要对指标下降原因进行分析。

图1:测试图层二、问题分析CQI指数与无线信号质量SINR直接相关，提升现场无线信号质量，对CQI占比有一定的提升作用，因此要注意RF优化，减少弱覆盖、越区覆盖、重叠覆盖、模三干扰等常见问题，尤其要注意一些场景，由于RS功率和下倾角设置，虽然提升了信号覆盖，但是部分区域存在严重的重叠覆盖、越区覆盖等情况导致模三干扰的问题。

UE当前的下行RS SINR与其反馈的CQI直接相关：7≤CQI≤9，调制方式为16QAM；10≤CQI≤15，调制方式为64QAM；采用高阶调制方式，在同等条件下，能获得更高的下载速率，对应关系如下表：针对CQI优良比低的小区，重点在于提升下行信道质量。

在现网条件下，影响UE上报CQI值的主要因素包括：（1）弱覆盖，良好的覆盖是为用户提供优质网络服务的前提，因基站分布、深度覆盖不足等原因会导致位于小区边缘、深度室内用户感知差，CQI值下降。

（2）干扰，同频组网系统覆盖信号强并不一定意味着覆盖质量好。

来自系统内的小区间干扰，包括mod3、重叠覆盖、无主服务区、邻区干扰等现象，会导致SINR下降，CQI值降低；来自于系统外的干扰，也会导致SINR显著下降，CQI值降低。

CQI问题分析流程指导书新疆电信网络运行维护部2019年 10 月目录一、背景 (3)二、低CQI的原因 (3)三、CQI对网络的影响 (3)四、低CQI问题分析 (4)五、CQI的优化手段 (4)5.1 故障处理 (4)5.2 干扰处理 (5)5.3 覆盖控制 (6)5.4 参数优化 (8)一、背景CQI是无线信道通信质量的测量标准，它是反映当前信道质量的一项重要指标。

通常，一个高值的CQI标志着有一个较好的信道质量，标志着良好的用户感知。

CQI≥10是采用64QAM调制的必要条件，CQI≥7是采用16QAM调制的必要条件，采用高阶调制方式，在同等条件下，能获得更高的下载速率。

二、低CQI的原因CQI主要受覆盖、干扰的影响较大，主要体现在一下几个方面：1、工程参数不合理、如下倾角过大、过小、天线过高，小区方位角夹角异常、多集中在前期未优化区域、需要进行精细RF优化。

2、天线异常：部分天线波瓣赋形异常（如旁瓣、后瓣覆盖过远），不易发现，主要依靠路测进行发现。

3、网络结构问题：站址过高，基站过密等，规划时要进行高低分层；密集市区深度覆盖不足、协同室内外规划，农村区域站间距较大部分区域无法形成有效连续覆盖。

4、干扰问题：常见的模三干扰、邻区干扰、外部干扰等干扰问题。

5、地形地貌问题：由水面建筑物等反射引起的结构问题，覆盖远、信号杂乱。

6、硬件告警和参数设置：硬件告警对指标影响较大，CQI的特性参数值设置不合理。

三、CQI对网络的影响CQI，信道质量指示（Channel Quality Indication）；主要用来衡量小区下行信道的质量，有UE进行测量并上报。

UE根据高层指示对相应导频信号进行测量，然后上报CQI报告，网络侧根据UE上报的CQI测量报告并结合当前网络资源情况，决定是否需要对UE的调制方式、资源分配、MIMO的相关配置进行调整，CQI直接影响用户的感知速率。

四、低CQI分析从影响CQI的因素分析，对于CQI的分析主要从覆盖、干扰、故障、参数方面分析和提升，分析流程如下：图1 CQI问题小区分析流程图五、CQI的优化手段5.1 故障处理通过OMC或平台查看历史和当前告警，排查站点是否存在影响CQI的相关告警，存在故障的站点及时提交给网络维护人员处理。
