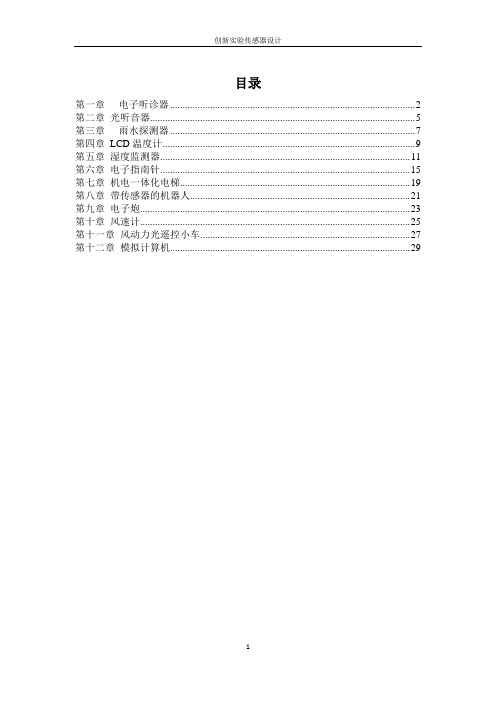

目录第一章电子听诊器 (2)第二章光听音器 (5)第三章雨水探测器 (7)第四章LCD温度计 (9)第五章湿度监测器 (11)第六章电子指南针 (15)第七章机电一体化电梯 (19)第八章带传感器的机器人 (21)第九章电子炮 (23)第十章风速计 (25)第十一章风动力光遥控小车 (27)第十二章模拟计算机 (29)第一章电子听诊器1简介如图1是电子听诊器的原理图，这个电子听诊器从一个敏感的电容传声器开始，由电阻R1加偏压于传声器。
从传声器传出的声音信号经由电容C1和电阻R2，从运算放大器U1的负极输入。
从第一个运算放大器输出的信号经由R5和R6传给下一个运算放大器U2，运算放大器U2直接与最后一个运算放大器U3相连。
从U2输出的信号还传给一个电平计（由运算放大器U4组成），用于驱动一个双色发光二极管（D1、D2）。
U3输出的信号输出到最后的放大器U5，U5的电压受分压器RP1控制。
分压器分压控制端经过一个0.01UF的电容C5连接到U5上，最后阶段的电子听诊器的放大器U5由一个LM386功率放大集成电路组成，最末端放大器的放大倍数可以在20~200范围内部调节，通过R14和C6组成的电阻、电容联合工作电路实现，这个电路由开关S1控制。
LM386放大电路的输出最后传送到一个8欧的扬声器，或者经由电容C8传送到耳机，耳机插孔在J2处。
开关S2用来控制在需要的时候外接扬声器。
这种补充放大只用于信号非常小的情况。
当完成这个工程时，可能会发现，当扬声器靠近传声器或者电位计没有接地时会发出风鸣一样的响声。
这是由于扬声器发出的声音被话筒接收并放大的缘故，也就是通常所说的正反馈。
任何时候都必须要避免正反馈的发生。
这个电子听诊器很有趣并且应用很广，它可以满足很多应用需求，比如检测杂音、震动、泄漏等，只需利用一个管子接到传声器上就可以了。
图12接口说明PCB板的接口按如下方式接线：J3接电源，即9V电池，板子与电池通过电池扣连接，电池正极接板子上的+9V端，负极接GND。
小学科学活动制作简易光电传感器光电传感器是一种能够将光信号转换为电信号的装置，广泛应用于许多领域中。
本文将介绍如何制作一个简易的光电传感器，以帮助小学生们了解光电传感器的原理和工作过程。
材料准备：- 一只纸杯- 一块铝箔- 一块黑色电工胶带- 一块塑料杯盖- 一块白色纸板- 一块彩色透明胶纸- 一颗小型发光二极管（LED）- 一块铜片- 一块面包板- 数根杜邦线- 一块9V电池- 一个电池座- 一个微动开关- 一根厚纸或者细木棒- 一块粘性泡沫制作步骤：步骤一：制作光电传感器底座1. 将纸杯底部切割，并将铝箔铺敷在纸杯底部。
2. 用黑色电工胶带将铝箔固定在纸杯底部。
3. 取出塑料杯盖，将白色纸板固定在盖子的内侧。
4. 在白色纸板上方粘贴彩色透明胶纸，这样可以增加光线的散射效果。
5. 将塑料杯盖固定在纸杯的顶部，可使用胶水或者胶带。
步骤二：制作电路部分1. 将LED的正极连接到铜片上，负极连接到面包板的负极。
2. 将铜片与面包板的负极用一根杜邦线连接起来。
3. 将微动开关的一个引脚与面包板的正极相连，另一个引脚与LED 的正极相连。
4. 将电池座与面包板的负极相连，另一端连接到LED的负极。
5. 将电池插入电池座。
步骤三：装配光电传感器1. 将步骤一制作好的光电传感器底座放置在电路部分上方。
2. 将微动开关放置在底座的侧边，确保开关能够正常触发。
3. 使用粘性泡沫将微动开关固定在底座上。
使用方法：1. 打开电源，LED会亮起。
2. 将光电传感器对准光源或者其他物体，当光线照射到传感器时，LED会熄灭；当光线被遮挡时，LED会重新亮起。
3. 可以尝试在不同强度和方向的光线照射下，观察LED的状态变化。
扩展实验：1. 在光线较强的环境中和光线较弱的环境中，分别测试光电传感器的灵敏度。
2. 尝试改变光电传感器的距离，观察LED的亮度和反应速度是否有所变化。
3. 探索不同颜色的胶纸对光电传感器的影响，比较不同颜色胶纸下LED的亮度。
传感器的制作方法嘿，朋友！今天咱来唠唠传感器的制作方法哈，这可是独家秘籍哦，一般人我可不告诉他！首先啊，咱得准备好材料。
就好比你要做饭，那总得有菜有肉有调料吧。
咱做传感器也得有那些关键玩意儿。
这就像你去打架，手里没家伙事儿可不行。
然后呢，咱就开始动手啦！第一步，把那些零件啥的都摆好，就像给你的小兵们排兵布阵一样，可别弄乱了，不然等会儿你都找不着北。
接着，就该焊接啦！这焊接就好比给它们牵红线，让它们紧紧地连在一起，不离不弃的。
哎呀，可别手抖啊，一抖就像给它们牵错线啦，那可就乱套喽！我跟你说，我有次焊接的时候，手一抖，好家伙，差点把旁边的东西都给点着了，那场面，跟放烟花似的！焊接好了之后，咱得检查检查，看看有没有哪里没接好。
这就像你出门前得照照镜子，看看自己有没有穿得邋里邋遢的。
下面这步也很重要哦，就是给传感器装上外壳。
这外壳就像是给它穿了件衣服，保护它不受伤害。
你想啊，要是没件衣服，它不就赤裸裸地在那，多可怜呀。
再之后，就是调试啦！这调试就像是给你的爱车调调方向盘，得让它走得直直的，不能跑偏喽。
在调试的时候，你可得细心点，就像给女朋友选礼物一样，得用心。
要是马马虎虎的，那可不行。
我记得我有次调试，没仔细看，结果弄出来个四不像，哎呀，真是哭笑不得。
还有哦，在整个过程中，一定要注意安全。
别电着自己啦，别烫着自己啦，可别为了做个传感器把自己弄伤了，那可就得不偿失了。
等你都弄好了，嘿，一个属于你自己的传感器就诞生啦！就像你生了个宝贝一样，那种成就感，简直爆棚！总之呢，做传感器就是要有耐心，要细心，还要有点小技巧。
按照我说的这些步骤来，保准你能做出一个超级棒的传感器。
加油吧，朋友！快去试试，等你成功了，记得来跟我分享哦！哈哈！。
《传感器与检测技术》实训教材——传感器的应用小制作本章从常用传感器的应用和学生动手能力出发，选择了光敏和磁敏等若干个小制作。
这些小制作的电路，涉及电子技术、微处理机控制技术和传感器技术等综合知识，通过这些小制作，可提高学生对传感器的认识，增加学生的学习兴趣。
1、声光控楼道灯1. 简介本机采用LM555 时基电路，作该控制器大脑，光敏电阻器、声敏话筒担当该机的眼睛和耳朵，白天有较强光线时，被光敏电阻器眼睛识别到后通知LM555 时基电路大脑指挥中心，关闭了灯光开关，所以白天有人登上楼道，声音再响它也不会开启照明灯光。
到晚上光暗时，光敏电阻器捕捉到光线变暗的讯息，光敏电阻阻值变化了电信息，传递给555 时基电路，由电路指挥中心发出指令，开启发光二极管待机开关，这时有人在楼上走动，控制器得到信息后导通灯泡开关，点亮灯泡，为楼层过道照明。
如图1该机白天光线明亮时会自动关机，夜晚光暗开始工作，既可以节约宝贵电能，又延长灯具使用寿命。
白天做实验时，可把光敏电阻器遮挡住来模拟夜晚环境，这时可以看见D2 发光二极管熄灭。
无声时D2 发光二极管再次点亮，Z 灯泡熄灭。
2.技术参数●工作电压：DC 6V（5 号电池四节）●工作电流：静态 9mA●动态：19mA ±10mA●尺寸：100mm*65mm*/16mm●状态：声光敏传感器及555 时基电路运用。
图.2 元件介绍3. 元件介绍 如 图.2所示（1）光敏电阻介绍：光敏电阻是一种硫化镉为主要成分的光敏元件，其内部阻值随光线强弱而改变。
是光敏传感器控制部分常用一种元件。
（2）5 5 5电路○15 5 5集成电路的各引脚说明如下： 1脚(GND)：接地端； 2脚(TL)：低电平触发端：3脚(Q)：输出端。
输出电流2 0 0 m A ，可直接驱动发光二极管、继电器、扬声器等．输出电压低于电源电压l 3 V ：4脚(MR)：复位端。
输入负脉冲或其电位低于0 . 7 v 而使触发器直接复位置" 0 "： 5脚(VC)：电压控制端。
