扣件式钢管脚手架安全技术规范

二、扣件 1、采用材料：可锻铸铁；采用其他材料应经试验证明其质量符合该标准的规定后方可使用。 2、扣件在在螺栓拧紧扭力矩达65N·m时，不得发生破坏。
三、脚手板 1、可采用材料：钢、木、竹，每块质量不大于30kg。 2、冲压钢脚手板应有防滑措施。 3、木脚手板应采用杉木或松木制作，厚度不应小于50mm，两端应各设直径为4mm的镀锌钢丝箍两道。 4、竹脚手板宜采用由毛竹或楠竹制作的竹串片板、竹笆板。
三、立杆
1、每根立杆底部应设置底座或垫板。 2、脚手架必须设置纵、横向扫地杆。 3、脚手架底层步距不应大于2m。 4、立杆必须用连墙件与建筑物可靠连接。 5 、立杆接长除顶层顶步可采用搭接处，其余各层各步接头必须采用对接扣件连接。 6、立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m。 7 、双管立杆中副立杆的高度不应低于3步，钢管长度不应小于6m。
4、由风荷载设计值产生的立杆段弯矩Mw： Mw=0.85×1.4Mwk=0.85×1.4ωklah2/10 式中 Mwk——风荷载标准值产生的弯矩； ww——风荷载标准值； la——立杆纵距。
三、连墙件计算 1、连墙件的轴向力设计值计算 Nl=Nlw+No 式中 Nl——连墙件轴向力设计值（kN）； Nlw——风荷载产生的连墙件轴向力设计值 No——连墙件约束脚手架平面外变形所产生的轴向力（kN），单排架取3，双排架取5。 2、风荷载产生的连墙件的轴向力设计值计算 Nlw=1.4·wk·Aw 式中Aw——每个连墙件的覆盖面积内脚手架外侧面的迎风面积。
不组合风荷载时 N=1.2（NG1k+NG2k）+1.4ΣNQk 组合风荷载时 N=1.2（NG1k+NG2k）+0.85×1.4ΣNQk 式中NG1k——脚手架结构自重标准值产生的轴向力； NG2k——构配件自重标准值产生的轴向力； ΣNQk——施工荷载标准值产生的轴向力总和，内、外立杆可按一纵距（跨）内施工荷载总和的1/2取值。 3、立杆计算长度 l0=kµh 式中 k——计算长度附加系数，其值取1.155。 µ——考虑脚手架整体稳定因素的单杆计算长度系数 h——立杆步距。

【2019年整理】《脚手架规范》jgj130-

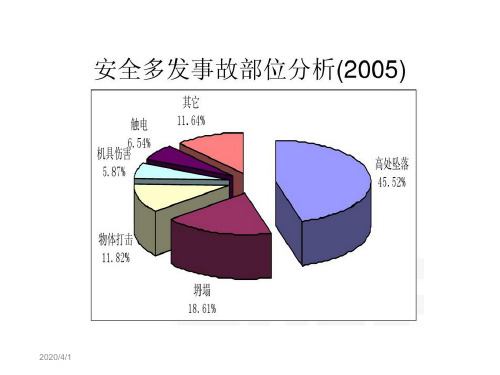

1995－2005三级事故趋势图 60 50 40 30 20 10 0
1995 1 1996 2 1997 3 1998 4 1999 5 2000 6 2001 7 2002 8 2003 9 2004 10 2005 11
50
52 41 33 40 30 30
52
48 42
43
2006年、2007年建筑施工事故起数比较
需要了解相关的规范和标准脚手架、模板、基坑
单、双排与满堂脚手架作业层上的施工荷载标准值应根据实际情况确定，且不应低于表4.2.2的规定。表4.2.2 施工均布荷载标准值
类别装修脚手架混凝土、砌筑结构脚手架轻型钢结构及空间网格结构脚手架普通钢结构脚手架标准值（kN/m2）
2.0
3.0 2.0 3.0
（二）
（三）（四）（五）
（六）（七）
专职安全生产管理人员、特种作业人员等
方案编制人
• 实施施工总承包的，专项方案应当由施工总承包单位组织编制。其中，其中机械安装拆卸工程、深基坑工程、附着式脚手架等专业工程实施分包的，其专项方案可有专业承包单位组织编制。
方案的编制方法及要求
• 施工单位应当在危险性较大的分部分项工程施工前编制专项方案，对超过一定规模的危险性较大的分部分项工程，施工单位应当组织专家对专项方案进行论证。
1 根据国内几十年的实践经验及对国内脚手架的调查，立杆采用单管的落地脚手架一般在50m以下。当需要的搭设高度大于50m时，一般都比较慎重地采用了加强措施，如采用双管立杆、分段卸荷、分段搭设等方法。国内在脚手架的分段搭设、分段卸荷方面已经积累了许多可靠、行之有效的方法和经验。 2 从经济方面考虑。搭设高度超过50m时，钢管、扣件的周转使用率降低，脚手架的地基基础处理费用也会增加。 3 参考国外的经验。美国、日本、德国等也限制落地脚手架的搭设高度：如美国为50m，德国为60m．日本为45m等。

建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2019)

常用密目式安全立网全封闭式双排脚手架的设计尺寸（m）
8/11/2019
49
常用密目式安全立网全封闭式双排脚手架的设计尺寸（m）
注：1、表中所示2+2+2×0.35(kN/m2)，包括下列荷载：
2+2(kN/m2)为二层装修作业层施工荷载标准值；2×0.35(kN/m2)为二
层作业层脚手板自重荷载标准值。
•
Nl=NlW+NO
• 强度：
σ =Nl/ AC ≤0.85 f
• 稳定：
Nl / φ A ≤0.85 f
• 式中：Nl—连墙件轴向力设计值(kN);NlW—风荷载产生的连墙件轴向力设计值;NO—连墙件约束脚手架平面外变形所产生的轴向力(kN),单排架取2,双排架取3；σ——
连墙件应力值（N/mm2）；AC——连墙件的净截面面积
斜道脚手板构造应符合下列规定：人行斜道和运料斜道的脚手板上应每隔 250~300mm 设置一根防滑木条，木条厚度宜为 20~30mm。
8/11/2019
19
第二部分扣件式钢管脚手架 JGJ130-2019
3、脚手架缺纵扫地杆。
纵向扫地杆
纵向扫地杆
8/11/2019
纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。
8/11/2019
40
第二部分扣件式钢管脚手架 JGJ130-2019
8/11/2019
41
第二部分扣件式钢管脚手架 JGJ130-2019
13、脚手架搭设人员未系安全带。
8/11/2019
42
第二部分扣件式钢管脚手架 JGJ130-2019
8/11/2019

2019最新建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011

3．3． 4 竹脚手板宜采用由毛竹或楠竹制作的竹串片板、竹笆板 ; 竹串片脚手板应符合现行行业标准《建筑施工脚手架安全技术规范》 JGJ464 的相关规定。
3．4 可调托撑
3． 4． 1 可调托撑螺杆外径不得小于 36mm，走私与螺距
应符合现行国家标准《梯形螺纹
第 3 部分：基本尺寸》
GB/T5796.3 的规定
8
3． 4． 2 可调托撑的螺杆与支架托板焊接应牢固，焊缝高度不得小于 6mm；可调托撑螺杆与螺母旋合长度不得少于 5 扣，螺母厚度不得小于 30mm。
3． 4． 3 可调托撑受压承载力设计值不应小于托板厚不应小于 5mm。
40kN，支
3． 5 悬挑脚手架用型钢
3． 5． 1 悬挑脚手架用型钢的材质应符合现行国家标准《碳素结构钢》 GB/T700 或《低合金高强度结构钢》 GB/T1591 的规定。
3． 2 扣件
3． 2． 1 扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准《钢管脚手架扣件》 GB 15831 的规定 , 采用其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。
3． 2． 2 扣件在螺栓拧紧扭力矩达到 65N·m时，不得发生破坏。
3．3 脚手板
在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。该架体顶部施工荷载通过水平杆传递给立杆，立杆呈偏心受压状态，简称满堂脚手架。
2． 1． 6 满堂扣件式钢管支撑架 fastener steel tuber full hall formwork support
9
4． 1． 3 脚手架可变荷载应包含下列内容：
1 单排架、双排架与满堂脚手架：

扣件式钢管脚手架安全技术规范-

2020/4/1
根据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2019）要求，脚手架连墙件应符合以下要求[3] ： 1、连墙件设置的位置、数量应按专项施工方案确定，通常可以布置为三步三跨、两步三跨以及两步两跨等，一般每个连墙件覆盖面积在20～40平方米。 2、连墙件的布置应靠近主节点设置，偏离主节点的距离不应大于300mm；应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其他可靠措施固定；应优先采用菱形布置，或采用方形，矩形布置。 3、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并且不应大于4m。 4、连墙件中的连墙杆应呈水平设置，当不能水平设置时，应向脚手架一端下斜连接。 5、连墙件必须采用可承受拉力和压力的构造。对高度24m以上的双排脚手架，应采用刚性连墙件与建筑物连接。 6、当脚手架下部暂不能设连墙件时应采取防倾覆措施。当搭设抛撑时，抛撑应采用通长杆件，并用旋转扣件固定在脚手架上，与地面的倾角应在 45°～60°之间；连接点中心至主节点的距离不应大于300mm，抛撑应在连墙件搭设后方可拆除。 7、架高超过40m且有风涡流作用时，应采用抗上升翻流作用的连墙措施。
2、搭设高度超过25m须采用双立杆或缩小间距的方法搭设，双立杆中的副立杆的高度不应低于3步，且不少于 6m.
3、底步立杆必须设置纵横向扫地杆，纵向扫地杆宜采用直角扣件固定在距底座上皮不大于200mm的立杆上，横向扫地杆也应用直角扣件固定在纵向扫地杆下方的立杆上。
4、底排立杆、扫地杆、剪刀撑均漆黄黑或红白相间色。
2020/4/1
2020/4/1
开口型脚手架
沿建筑周边非交圈设置的脚手架为开口型脚手架；其中呈直线型的脚手架为一字型脚手架。

2019《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-2011

2019《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20111 总则1．0．1 为在扣件式钢管脚手架设计与施工中贯彻执行国家安全生产的方针政策，确保施工人员安全，做到技术先进、经济合理、安全适用，制定本规范。

1．0．2 本规范适用于房屋建筑工程和市政工程等施工用落地式单、双排扣件式钢管脚手架、满堂扣件式钢管脚手架、型钢悬挑扣件式钢管脚手架、满堂扣件式钢管支撑架的设计、施工及验收。

1．0．3 扣件式钢管脚手架施工前，应按本规范的规定对其结构构件与立杆地基承载力进行设计计算，并应编制专项施工方案。

1．0．4 扣件式钢管脚手架的设计、施工与验收，除应符合本规范的规定外，尚应符合国家现行有关强制性标准的规定。

2 术语、符号2．1 术语2．1．1 扣件式脚手架 steel tubular scaffold with couplers为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架，包含本规范各类脚手架与支撑架，统称脚手架。

2．1．2 支撑架 formwork support为钢结构安装或浇筑混凝土构件等搭设的承力支架。

2．1．3 单排扣件式钢管脚手架single pole steel tubular scaffold with couplers只有一排立杆，横向水平杆的一端搁置固定在墙体上的脚手架，简称单排架。

2．1．4 双排脚手架 double pole steel tubular scaffold with couplers 由内外两排立杆和水平杆等构成的脚手架，简称双排架。

2．1．5 满堂扣件式钢管脚手架fastener steel tube full hall scaffold 在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。

该架体顶部施工荷载通过水平杆传递给立杆，立杆呈偏心受压状态，简称满堂脚手架。

2．1．6 满堂扣件式钢管支撑架fastener steel tuber full hall formwork support在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。

JGJ1302019建筑施工扣件式钢管脚手架安全技术规范精品文档10页

扣件式钢管脚手架构造要求一本要求依据规范<<建筑施工扣件式钢管脚手架安全技术规范>>（JGJ 130-2019)。

6 构造要求6.1 常用单、双排脚手架设计尺寸6.1.1 常用密目式安全网全封闭单、双排脚手架结构的设计尺寸，可按表6.1.1-1、表6.1.1-2采用。

表6.1.1-1常用密目式安全立网全封闭式双排脚手架的设计尺寸（m）注：1、表中所示2+2+2×0.35(kN/m2)，包括下列荷载：2+2(kN/m2)为二层装修作业层施工荷载标准值；2×0.35(kN/m2)为二层作业层脚手板自重荷载标准值。

2、作业层横向水平杆间距，应按不大于l a/2设置。

3、地面粗糙度为B类，基本风压Ｗo =0.4kN/m2。

表6.1.1-2常用密目式安全立网全封闭式单排脚手架的设计尺寸（m）注：同表6.1.1-1。

6.1.2 单排脚手架搭设高度不应超过24m；双排脚手架搭设高度不宜超过50m，高度超过50m的双排脚手架，应采用分段搭设等措施。

6.2 脚手架纵向水平杆、横向水平杆、脚手板6.2.1纵向水平杆的构造应符合下列规定：1 纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨；2 纵向水平杆接长应采用对接扣件连接或搭接，并应符合下列规定：1）两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3（图6.2.1-1）。

（a）接头不在同步内（立面）（b）接头不在同跨内（平面）图6.2.1-1 纵向水平杆对接接头布置1--立杆；2--纵向水平杆；3--横向水平杆2）搭接长度不应小于1m，应等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。

3 当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm（图6.2.1-2）。

扣件式钢管脚手架搭设安全技术规范(作业人员安全操作)

对作业人员按工种进行安全操作规程交底
扣件式钢管脚手架搭设安全技术规范
交底时
交底内容：
1、按本工程脚手架搭设施工方案之规定进行施工，根据施工平面图，首先对立杆的纵横向进行放线定位。
2、应按规范、规定和施工组织设计的要求对钢管、扣件、脚手板等进行检查，验收不合格的不得使用。对检验合格的构配件应按品种、规格分类堆放整齐。
8、剪刀撑的设置与地面的夹角应在45°—60°之间，斜杆的延长应采用搭接，其搭接长度不小于1M，并不少于两只扣件。
9、栏杆均应设在立杆内侧，上下栏杆高度分别为1.2M和0.6M处。框架结构，架子内侧无墙面处，应加设内扶手栏杆。
10、各杆件端头伸出扣件盖板边缘的长度不应小于100MM。
本表一式二联，一联归档，另一联交班组保存。
5、两立杆的对接扣件应交错布置，相邻立杆的接头不应设置在同步内，立杆顶端宜高出女儿墙上皮1M。
6、纵向水平杆应设置在立杆内侧。相邻的两根纵向水平的接头杆不得设在同一跨或同一步内，不同步或同跨的两邻纵向水平杆接头在水平方向错开距离不应小于500MM。
7、横向水平杆的靠墙一端至墙装饰面的距离不宜大于100MM。
3、对基础应根据脚手架搭设高度，现场土质情况等进行验收，确认其承载量是否符合设计要求。立杆的底部应设置底座或垫板，也可用糟钢，垫板的长度不少于2跨，厚度不小于50MM。脚手架必须设置纵横扫地杆，当立杆基础不在同一高度上时，必须从高处向低处延长两跨，纵向扫地杆与立杆固定，高差不大于1M。
4、立杆必须用连墙杆与建筑物可靠连接，连墙件宜靠近主节点设置，偏离主节点的距离不应大于300MM。连墙杆的垂直距离不应大于建筑物的层高，并不应大于4M（2步），水平间距不得大于6M（3跨），连墙杆必须采用钢性连接。

2019最新《建筑施工扣件式脚手架安全技术规范》JGJ130-2001

2019最新《建筑施工扣件式脚手架安全技术规范》JGJ130-20011 总则1．0．1 为在扣件式钢管脚手架设计与施工中贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量，制定本规范。

1．0．2 本规范适用于工业与民用建筑施工用落地式（底撑式）单、双排扣件式钢管脚手架的设计与施工，以及水平混凝土结构工程施工中模板支架的设计与施工。

单排脚手架不适用于下列情况：（1）墙体厚度小于或等于180mm；（2）建筑物高度超过24m；（3）空斗砖墙、加气块墙等轻质墙体；（4）砌筑砂浆强度等级小于或等于M1.0的砖墙。

1．0．3 扣件式钢管脚手架施工前，应按本规范的规定对脚手架结构构件与立杆地基承载力进行设计计算，但在本规范第5.1.5条规定的情况下，相应杆件可不再进行设计计算。

1．0．4 扣件式钢管脚手架施工前，应根据本规范的规定编制施工组织设计。

1．0．5 扣件式钢管脚手架的设计与施工，除应符合本规范的规定外，尚应符合国家现行有关强制性标准的规定。

2 术语、符号2．1 术语2．1．1 脚手架为建筑施工而搭设的上料、堆料与施工作业用的临时结构架。

2．1．2 单排脚手架（单排架）只有一排立杆，横向水平杆的一端搁置在墙体上的脚手架。

2．1．3 双排脚手架（双排架）由内外两排立杆和水平杆等构成的脚手架。

2．1．4 结构脚手架用于砌筑和结构工程施工作业的脚手架。

2．1．5 装修脚手架用于装修工程施工作业的脚手架。

2．1．6 敞开式脚手架仅设有作业层栏杆和挡脚板，无其它遮挡设施的脚手架。

2．1．7 局部封闭脚手架遮挡面积小于30%的脚手架。

2．1．8 半封闭脚手架遮挡面积占30%~70%的脚手架。

2．1．9 全封闭脚手架沿脚手架外侧全长和全高封闭的脚手架。

2．1．10 模板支架用于支撑模板的、采用脚手架材料搭设的架子。

2．1．11 开口型脚手架沿建筑周边非交圈设置的脚手架。

2．1．12 封圈型脚手架沿建筑周边交圈设置的脚手架。

建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2019) 共127页

该起事故的直接原因是装饰公司在阳台栏杆和石材施工过程中将南、北两面外墙脚手架连墙件拆除，东西两侧连墙件也所剩不多，致使架体失稳整体坍塌。
7/23/2019
28
第二部分扣件式钢管脚手架
JGJ130-2019
在安阳市火葬厂门口，不谙世事的小俊伟（1岁半）在妈妈的怀里哭泣。他的父亲
在事故中死亡。
•
Nl=NlW+NO
• 强度：
σ =Nl/ AC ≤0.85 f
• 稳定：
Nl / φ A ≤0.85 f
• 式中：Nl—连墙件轴向力设计值(kN);NlW—风荷载产生的连墙件轴向力设计值;NO—连墙件约束脚手架平面外变形所产生的轴向力(kN),单排架取2,双排架取3；σ——
连墙件应力值（N/mm2）；AC——连墙件的净截面面积
• 3、取消双管立杆。双管立杆脚手架的经济性不好，在施工现场已经很少使用，这次修订中予以取消。
• P373 5.3.5之3；5.3.8。
7/23/2019
46
第二部分扣件式钢管脚手架
• （二）连墙件方面
• 1、取消柔性连墙件。脚手架柔性连墙件的做法粗糙，可靠性差，不符合安全要求，这次修订中予以取消。
• 2019年11月6日，西安市南大街西安百货公司一栋正在施工的大楼外墙上十几米高的脚手架突然发生坍塌，砸伤了过往的群众。
7/23/2019
4
第二部分扣件式钢管脚手架
JGJ130-2019
案例
2019年5月27日,
事故发生在大风中
狂风暴雨袭击了宾阳
县城，在财政路口，
一栋在建楼房的脚手
架发生了坍塌事故，
斜道脚手板构造应符合下列规定：人行斜道和运料斜道的脚手板上应每隔 250~300mm 设置一根防滑木条，木条厚度宜为 20~30mm。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

工扣件式钢管脚手架安全技术规范》（JGJ130-2011）要求，脚手架连墙件应符合以下要求[3] ： 1、连墙件设置的位置、数量应按专项施工方案确定，通常可以布置为三步三跨、两步三跨以及两步两跨等，一般每个连墙件覆盖面积在20～40平方米。
2、连墙件的布置应靠近主节点设置，偏离主节点的距离不应大于300mm；应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其他可靠措施固定；应优先采用菱形布置，或采用方形，矩形布置。
7、架高超过40m且有风涡流作用时，应采用抗上升翻流作用的连墙措施。
开口型脚手架
沿建筑周边非交圈设置的脚手架为开口型脚手架；其中呈直线型的脚手架为一字型脚手架。
一般建筑的外围脚手架沿建筑周圈连续布置，成一封闭整体，如山墙上的脚手架，不但与主体结构拉结，还在两端与正立面和背面脚手架连在一起。但有时脚手架为 “一”字型或“L”型，端部没有与其他方向脚手架相连，这类脚手架从整体上讲不是封闭的，被称为开口型脚手架，此类脚手架没有前述脚手架整体性好，需要增设横撑。
2、立杆接长除在顶层顶步可采用搭接外，其余各层各步必须采用对接。搭接时搭接长度不小于1m，且不少于三只旋转扣件紧固。
3、在脚手架使用期间，严禁拆除主节点处的纵、横向水平杆。 4、纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨。 5、纵向水平杆接长宜采用对接扣件连接，也可采用搭接。当采用对接扣件连接时，纵向水平杆的对接扣件应交错布置。当采用搭接时，纵向水平杆搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm. 6、横向水平杆两端各伸出扣件盖板边缘长度不应少于100mm，并应尽量保持一致。 7、相邻杆件搭接、对接必须错开一个档距，同一平面上的接头不得超过50%.
3、底步立杆必须设置纵横向扫地杆，纵向扫地杆宜采用直角扣件固定在距底座上皮不大于200mm的立杆上，横向扫地杆也应用直角扣件固定在纵向扫地杆下方的立杆上。
4、底排立杆、扫地杆、剪刀撑均漆黄黑或红白相间色。
杆件设置应符合以下规定：
1、脚手架立杆与纵向水平杆交点处应设置横向水平杆，两端固定在立杆上，确保安全受力。
3、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并且不应大于4m。 4、连墙件中的连墙杆应呈水平设置，当不能水平设置时，应向脚手架一端下斜连接。 5、连墙件必须采用可承受拉力和压力的构造。对高度24m以上的双排脚手架，应采用刚性连墙件与建筑物连接。
6、当脚手架下部暂不能设连墙件时应采取防倾覆措施。当搭设抛撑时，抛撑应采用通长杆件，并用旋转扣件固定在脚手架上，与地面的倾角应在 45°～60°之间；连接点中心至主节点的距离不应大于300mm，抛撑应在连墙件搭设后方可拆除。
2015年2月9日14时左右，云南文山职教园区新卫校学生活动中心在建大楼进行混凝土浇灌时，突然发生脚手架坍塌事故，截至2015年2月10日7时 30分，坍塌事故现场共救出被困人员15人，其中7人遇难、8 人受伤。事故发生的直接原因是施工单位未按规定对模板支架专项施工方案进行专家论证，违反相关安全技术规程随意搭设模板支架，混凝土浇筑顺序错误、现场实测钢管壁厚及扣件等材质严重不合格。
1、开口型双排脚手架的两端均必须设置横向斜撑。 2、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，且不应大于4m。
剪刀撑
剪刀撑
剪刀撑
脚手架主节点（即立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点）处必须设置一根横向水平杆用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。在双排脚手架中，横向水平杆靠墙一端的外伸长度不应大于立杆横距的 0.4倍，且不应大于 500mm；作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。
立杆搭设应符合下列规定：
1、钢管脚手架底步步距高度不大于2m，其余不大于 1.8m，立杆纵距不大于1.8m，横距不大于1.5m.横距宜为 0.85m或1.05m.
2、搭设高度超过25m须采用双立杆或缩小间距的方法搭设，双立杆中的副立杆的高度不应低于3步，且不少于 6m.
