心电图12导联连接彩色示意图

心电图机十二导联分别接在什么位置12导联位置：红黄黑绿分别夹在左腕、右腕、右踝、左踝v1：胸骨右缘第四肋间v2：胸骨左缘第四肋间v3：v2与v4连线的中点v4：左锁骨中线与第5肋间交点处v5：左腋前线与v4同一水平v6：左腋中线与v4同一水平v7：左腋后线与v4同一水平v8：脊柱旁与v4同一水平18导联心电图的颜色顺序及位置口诀：红黄绿棕黑紫，手和胸一样，左脚绿右脚黑。

PS：脚上可以接反，但是手上不能接反！心电图的导联分为肢体导联和胸导联。

颜色顺序分别如下：肢体导联：红色：右上肢黑色：右下肢黄色：左上肢绿色：左下肢注：肢体导联有个记忆方式红配黑。

黄配绿。

在操作的时候一定不要搞错了。

胸导联：V1：红色在体表的位置：胸骨右缘第四肋间V2：黄色在体表的位置：胸骨左缘第四肋间V3：绿色在体表的位置：V2,V4连线的中点V4：褐色在体表的位置：左锁骨中线第五肋间V5：黑色在体表的位置：左腋前线与V4同水平V6：紫色在体表的位置：左腋中线与V4导联同一水平一般情况下只用做6个胸导联，记忆胸导联有个方法，就是以乳头为界，最关键位置找到V1后面就好办了。

V7：红色在体表的位置：腋后线V8：黄色在体表的位置：肩胛中线与4，5，6水平V9：蓝色在体表的位置：脊柱旁线心电监护仪导联线的五个颜色分别在身上的哪几个部位黑白棕红绿心电监护仪的导线位置是相对的，也就是说位置相对移一点是不要紧的，例如RA贴在右手臂上一样也会出心电图。

如果是按以下位置贴的话效果是最好的：白线（RA）：右锁骨中线与第2肋间之交点；黑线（LA) ：左锁骨中线与第2肋间之交点；红线（LL）：左下腹；绿线（RL）：右下腹；棕线（C）：C1 胸骨右缘第4肋间；C2 胸骨左缘第4肋间；C3 C2与C4两点连线之中点；C4 锁骨中线与第5肋间之交点；C5 左腋前线与V4同一水平之交点；C6 左腋中线与V4同一水平之交点，这六种指的是测六个位置的胸电极，即在测量时贴电极时，贴V或C胸电极时，只贴c1-c6其中之一。

心电图机十二导联分别接在什么位置12导联位置：红黄黑绿分别夹在左腕、右腕、右踝、左踝v1：胸骨右缘第四肋间 v2：胸骨左缘第四肋间v3：v2与v4连线的中点 v4:左锁骨中线与第5肋间交点处v5:左腋前线与v4同一水平 v6：左腋中线与v4同一水平v7:左腋后线与v4同一水平 v8:脊柱旁与v4同一水平18导联心电图的颜色顺序及位置口诀：红黄绿棕黑紫，手和胸一样，左脚绿右脚黑。

PS：脚上可以接反，但是手上不能接反!心电图的导联分为肢体导联和胸导联.颜色顺序分别如下：肢体导联：红色：右上肢黑色:右下肢黄色:左上肢绿色：左下肢注：肢体导联有个记忆方式红配黑。

黄配绿。

在操作的时候一定不要搞错了。

胸导联:V1：红色在体表的位置：胸骨右缘第四肋间V2：黄色在体表的位置：胸骨左缘第四肋间V3：绿色在体表的位置：V2,V4连线的中点V4：褐色在体表的位置：左锁骨中线第五肋间V5：黑色在体表的位置:左腋前线与V4同水平V6：紫色在体表的位置：左腋中线与V4导联同一水平一般情况下只用做6个胸导联，记忆胸导联有个方法，就是以乳头为界，最关键位置找到V1后面就好办了。

V7:红色在体表的位置：腋后线V8：黄色在体表的位置：肩胛中线与4，5,6水平V9：蓝色在体表的位置：脊柱旁线心电监护仪导联线的五个颜色分别在身上的哪几个部位黑白棕红绿心电监护仪的导线位置是相对的，也就是说位置相对移一点是不要紧的，例如RA贴在右手臂上一样也会出心电图。

如果是按以下位置贴的话效果是最好的：白线（RA）：右锁骨中线与第2肋间之交点；黑线（LA） :左锁骨中线与第2肋间之交点；红线（LL）：左下腹；绿线（RL）：右下腹；棕线（C) ： C1 胸骨右缘第4肋间C2 胸骨左缘第4肋间C3 C2与C4两点连线之中点C4 锁骨中线与第5肋间之交点C5 左腋前线与V4同一水平之交点C6 左腋中线与V4同一水平之交点这六种指的是测六个位置的胸电极，即在测量时贴电极时,贴V或C胸电极时，只贴c1-c6其中之一.对角安放白色电极（RA）和红色电极（LL）以便获得最佳呼吸波。

个人收集整理-ZQ
心电图导联连接
口诀：左手梨黄橙橙，右手番茄红彤彤；
右足踩地黑黝黝，左脚踏青绿茵茵；
胸前导联白墩墩，红黄绿棕青紫分.
单极胸导联
将一个测量电极固定为零电位（中心电端法），把中心电端和心电描记器地负端相连，成为无关电极.另一个电极和描记器正端相连，作为探查电极，可放在胸壁地不同部位.分别构成种单极胸导联，电极地位置是：b5E2R。

，胸骨右缘第肋间；
，胸骨左缘第肋间；（乳头水平胸骨（第四肋间隙）右侧，左侧）
，左锁骨中线第肋间；(乳头下方一指处地肋间隙（第五肋间隙）)
，在与连线地中点；，左腋前线与同一水平；
，在腋中线与同一水平..
1 / 1。

心电图导联连接快速确定位置及图示
个人采集整理-ZQ心电图导联连结口诀：左手梨黄橙橙，右手番茄红彤彤；
右足踩地黑黝黝，左脚踏青绿茵茵；
胸前导联白墩墩，红黄绿棕青紫分.
单极胸导联
将一个丈量电极固定为零电位（中心电端法），把中心电端和心电描记器地负端
相连，成为没关电极.另一个电极和描记器正端相连，作为探查电极，可放在胸壁地不一样部位.分别组成种单极胸导联，电极地地点是：b5E2R。

，胸骨右缘第肋间；
，胸骨左缘第肋间；（乳头水平胸骨（第四肋空隙）右边，左边）
，左锁骨中线第肋间；(乳头下方一指处地肋空隙（第五肋空隙）)
，在与连线地中点；，左腋前线与同一水平；
，在腋中线与同一水平 ..
1/1
1。

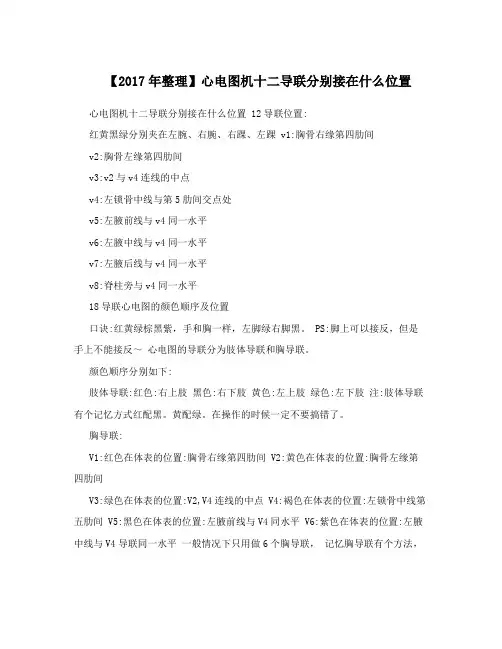

【2017年整理】心电图机十二导联分别接在什么位置心电图机十二导联分别接在什么位置 12导联位置:红黄黑绿分别夹在左腕、右腕、右踝、左踝 v1:胸骨右缘第四肋间v2:胸骨左缘第四肋间v3:v2与v4连线的中点v4:左锁骨中线与第5肋间交点处v5:左腋前线与v4同一水平v6:左腋中线与v4同一水平v7:左腋后线与v4同一水平v8:脊柱旁与v4同一水平18导联心电图的颜色顺序及位置口诀:红黄绿棕黑紫，手和胸一样，左脚绿右脚黑。

PS:脚上可以接反，但是手上不能接反～心电图的导联分为肢体导联和胸导联。

颜色顺序分别如下:肢体导联:红色:右上肢黑色:右下肢黄色:左上肢绿色:左下肢注:肢体导联有个记忆方式红配黑。

黄配绿。

在操作的时候一定不要搞错了。

胸导联:V1:红色在体表的位置:胸骨右缘第四肋间 V2:黄色在体表的位置:胸骨左缘第四肋间V3:绿色在体表的位置:V2,V4连线的中点 V4:褐色在体表的位置:左锁骨中线第五肋间 V5:黑色在体表的位置:左腋前线与V4同水平 V6:紫色在体表的位置:左腋中线与V4导联同一水平一般情况下只用做6个胸导联，记忆胸导联有个方法，就是以乳头为界，最关键位置找到V1后面就好办了。

V7:红色在体表的位置:腋后线V8:黄色在体表的位置:肩胛中线与4，5，6水平 V9:蓝色在体表的位置:脊柱旁线心电监护仪导联线的五个颜色分别在身上的哪几个部位黑白棕红绿心电监护仪的导线位置是相对的，也就是说位置相对移一点是不要紧的，例如RA贴在右手臂上一样也会出心电图。

如果是按以下位置贴的话效果是最好的: 白线(RA):右锁骨中线与第2肋间之交点; 黑线(LA) :左锁骨中线与第2肋间之交点; 红线(LL):左下腹;绿线(RL):右下腹;棕线(C) :C1 胸骨右缘第4肋间 ;C2 胸骨左缘第4肋间;C3 C2与C4两点连线之中点 ;C4 锁骨中线与第5肋间之交点;C5 左腋前线与V4同一水平之交点;C6 左腋中线与V4同一水平之交点，这六种指的是测六个位置的胸电极，即在测量时贴电极时，贴V或C胸电极时，只贴c1-c6其中之一。

心电图导联连接
口诀：左手梨黄橙橙，右手番茄红彤彤；
右足踩地黑黝黝，左脚踏青绿茵茵；
胸前导联白墩墩，红黄绿棕青紫分。

单极胸导联
将一个测量电极固定为零电位（中心电端法），把中心电端和心电描记器的负端相连，成为无关电极。

另一个电极和描记器正端相连，作为探查电极，可放在胸壁的不同部位。

分别构成6种单极胸导联，电极的位置是：
V1，胸骨右缘第4肋间；
V2，胸骨左缘第4肋间；（乳头水平胸骨（第四肋间隙）右侧V1，左侧V2）
V4，左锁骨中线第5肋间；(乳头下方一指处的肋间隙（第五肋间隙）V4)
V3，在V2与V4连线的中点；V5，左腋前线与V4同一水平；
V6，在腋中线与V4同一水平。

【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】
精品文档交流 1。

心电图导联连接
口诀：左手梨黄橙橙，右手番茄红彤彤；
右足踩地黑黝黝，左脚踏青绿茵茵；
胸前导联白墩墩，红黄绿棕青紫分。

单极胸导联
将一个测量电极固定为零电位（中心电端法），把中心电端和心电描记器的负端相连，成为无关电极。

另一个电极和描记器正端相连，作为探查电极，可放在胸壁的不同部位。

分别构成6种单极胸导联，电极的位置是：
V1，胸骨右缘第4肋间；
V2，胸骨左缘第4肋间；（乳头水平胸骨（第四肋间隙）右侧V1，左侧V2）
V4，左锁骨中线第5肋间；(乳头下方一指处的肋间隙（第五肋间隙）V4)
V3，在V2与V4连线的中点；V5，左腋前线与V4同一水平；
V6，在腋中线与V4同一水平。

最新文件仅供参考已改成word文本。

方便更改
word.。

.
；. 心电图机（十二导联）操作流程
1、打开左上方电源开关。

2、用水刷蘸少量清水涂于各导联与皮肤接触处。

3、连接肢导（右侧肢体：上红、下黑，左侧肢体：上黄、下绿）
连接胸导
Ｖ1：右侧第四肋间靠近胸骨右缘红色
Ｖ2：左侧第四肋间靠近胸骨左缘黄色
Ｖ3：Ｖ2-Ｖ4连线中点绿色
Ｖ4：左锁骨中线与第五肋间相交处棕色
Ｖ5：左腋前线上与Ｖ4同一水平黑色
Ｖ6：左腋中线紫色
18导联心电图附加Ｖ7-Ｖ9与Ｖ3Ｒ-Ｖ5Ｒ
Ｖ7：左腋后线与6水平
Ｖ8：左肩胛下线
Ｖ9：左侧脊柱旁线
右侧胸部Ｖ3-Ｖ5相对左侧为Ｖ3Ｒ-Ｖ5Ｒ
4、按开始/结束键，待30秒后自动记录心电图。

5、如果需做手动心电图，按自动/手动键，自动灯灭即为手动状态，使肢导心民显示5-6个波形后更换胸导，出现5-6波形后再按自动/手动键停止。

6、用后检查水刷、导联、胸球、夹子是否完整后，摆好，推回备用。
