电压放大电路设计

将毫伏信号放大到0-5v电路设计将毫伏信号放大到0-5V电路设计一、引言在电子电路设计中，有时需要将毫伏级别的信号放大到0-5V的范围内，以满足后续电路的要求。

本文将介绍一种常见的方法，通过运算放大器实现毫伏信号的放大。

二、电路设计1. 运算放大器运算放大器是一种常用的电子元件，具有高增益和低失调特性。

在本电路设计中，可以使用运算放大器将毫伏信号放大到所需的0-5V 范围。

常见的运算放大器有LM741、OPA2134等。

2. 反馈电阻为了实现放大功能，需要在运算放大器的输入端和输出端之间加入一组反馈电阻。

反馈电阻的选择需要根据具体的放大倍数来确定。

一般情况下，可以通过以下公式计算反馈电阻的取值：放大倍数 = 1 + R2 / R1其中，R1为输入电阻，R2为反馈电阻。

3. 电源电压在电路设计中，还需要考虑电源电压的选择。

运算放大器一般需要正负电源供电，常见的电源电压为±15V。

如果需要放大的信号范围较小，也可以选择较小的电源电压。

4. 输出级为了将放大后的信号限制在0-5V范围内，可以在运算放大器的输出端接入一个输出级。

常见的输出级包括电阻分压电路和运放输出级。

电阻分压电路可以通过调整电阻的取值来实现输出电压的范围控制。

三、实例分析假设有一个毫伏级别的信号需要放大到0-5V范围内，放大倍数为10倍。

根据放大倍数的计算公式，可以得到R2 / R1 = 9。

为了方便计算，可以选择R1为10kΩ，那么R2可以选择为90kΩ。

接下来，根据电路设计原理，可以选择一个适当的运算放大器和电源电压。

假设选择LM741运放和±15V电源电压，可以完成整个电路的设计。

四、实验验证为了验证电路设计的正确性，可以进行实验验证。

首先将毫伏信号作为输入信号，接入运算放大器的非反相输入端。

然后将反馈电阻和运算放大器的输出端相连，形成反馈回路。

最后，在运算放大器的输出端接入输出级，将放大后的信号限制在0-5V范围内。

EDA设计(一) 实验报告——实验一单级放大电路的设计与仿真一．实验内容1.设计一个分压偏置的单管电压放大电路，要求信号源频率2kHz(峰值5mV) ，负载电阻Ω，电压增益大于50。

2.调节电路静态工作点，观察电路出现饱和失真和截止失真的输出信号波形，并测试对应的静态工作点值。

3.调节电路静态工作点，要求输入信号峰值增大到10mV电路输出信号均不失真。

在此状态下测试：①电路静态工作点值；②三极管的输入、输出特性曲线和 、r be 、r ce值；③电路的输入电阻、输出电阻和电压增益；④电路的频率响应曲线和f L、f H值。

二．单级放大电路原理图单级放大电路原理图三．饱和失真、截止失真和不失真1、不失真不失真波形图不失真直流工作点静态工作点：i BQ=, i CQ=, v CEQ=2、饱和失真饱和失真电路图饱和失真波形图饱和失真直流工作点静态工作点：i BQ=,i CQ=,v CEQ=3、截止失真截止失真电路图截止失真波形图截止失真直流工作点静态工作点：i BQ=,i CQ=,v CEQ=四．三极管输入、输出特性曲线和 、r be 、r ce值1、β值静态工作点：i BQ=,i CQ=,v CEQ=V BEQ=β=i C/i B=2、输入特性曲线及r be值:由图：dx=，dy=r be=dx/dy=输入特性曲线3、输出特性曲线及r ce值:由图dx=, 1/dy=r ce=dx/dy=输出特性曲线五．输入电阻、输出电阻和电压增益1、输入电阻测输入电阻电路图由图：v= ，i=μAR i=v/i=μA=Ω2、输出电阻测输出电阻电路图1测输出电阻电路图2 由图：v o’= v o=R o=(v o’/v o-1)R L==Ω3、电压增益测电压增益电路图由图可得A V=六．幅频和相频特性曲线、f L、f H值由图可得f L= f H=Δf= f H - f L=七．实验结果分析1、R iR i理论=[r be+(1+β)R E]//R b1//R b2 =[2976+(1+220)x10]//127k//110k=ΩE1=、R oR o理论=R c=3 kΩE2=/3=1%3、AvI E理论=V B/R E=[ V cc R5/(R2+R5)]/( R6+R1)=[10x110/(127+110)]/2010=r be理论=200+26(1+β)/ I E =2976ΩAv理论=β(R C//R L)/[ r be+(1+β)R E]=220(3kΩ//Ω)/[2976+(220+1)x10]= E3=、V1=10mV时，会出现失真，但加一个小电阻即可减少偏差。

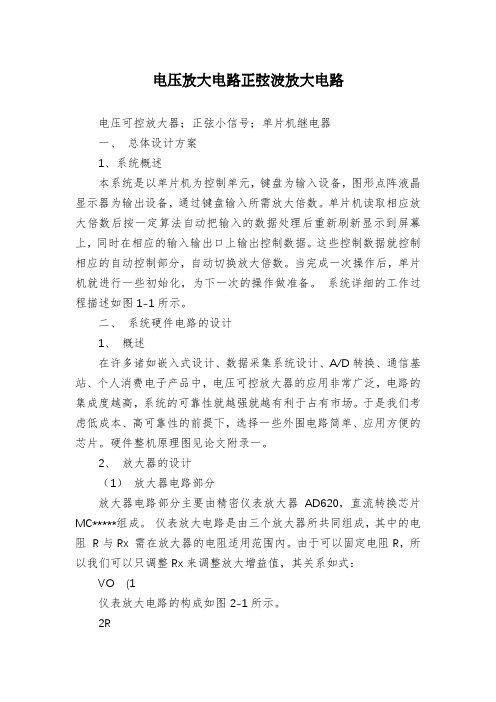

电压放大电路正弦波放大电路电压可控放大器；正弦小信号；单片机继电器一、总体设计方案1、系统概述本系统是以单片机为控制单元，键盘为输入设备，图形点阵液晶显示器为输出设备，通过键盘输入所需放大倍数。

单片机读取相应放大倍数后按一定算法自动把输入的数据处理后重新刷新显示到屏幕上，同时在相应的输入输出口上输出控制数据。

这些控制数据就控制相应的自动控制部分，自动切换放大倍数。

当完成一次操作后，单片机就进行一些初始化，为下一次的操作做准备。

系统详细的工作过程描述如图1-1所示。

二、系统硬件电路的设计1、概述在许多诸如嵌入式设计、数据采集系统设计、A/D转换、通信基站、个人消费电子产品中，电压可控放大器的应用非常广泛，电路的集成度越高，系统的可靠性就越强就越有利于占有市场。

于是我们考虑低成本、高可靠性的前提下，选择一些外围电路简单、应用方便的芯片。

硬件整机原理图见论文附录一。

2、放大器的设计（1）放大器电路部分放大器电路部分主要由精密仪表放大器AD620，直流转换芯片MC*****组成。

仪表放大电路是由三个放大器所共同组成，其中的电阻R与Rx 需在放大器的电阻适用范围內。

由于可以固定电阻R，所以我们可以只调整Rx来调整放大增益值，其关系如式：VO(1仪表放大电路的构成如图2-1所示。

2RR)(V1V2)X在计算放大倍数时不是完全没有限制的。

在应用时必须注意每个放大器的饱和现象（放大器的最大输出电压）。

AD620是众多仪表放大器中的一种。

它使用方便，价格合理且自身特性完全符合本文的设计要求。

AD620的频率-增益特性图如图2-2所示。

AD620是只用一个外部电阻就能设置放大倍数为1～1000的低功耗、高精度仪表放大器。

它体积小，为8管脚的SOIC或DIP封装；供电电源范围为±2.3V～±18V，最大供电电流仅为1.3mA。

AD620的结构图如图2-3所示。

图2-3 AD620的结构图图2-2 AD620频率特性图AD620具有很好的直流特性和交流特性，它的最大输入失调电压为50μV，最大输入失调电压漂移为1μV／℃，最大输入偏置电流为2.0nA。

mv级电压放大电路设计偏置电流
要设计一个MV级电压放大电路，其中包括偏置电流。

以下
是一种可能的设计方法：
1. 确定放大电路的放大倍数要求和输入输出电阻要求。

2. 选择合适的放大器器件，如晶体管。

3. 进行偏置电流设计：
- 确定所使用器件的工作点，根据器件的数据手册获取合适
的偏置电流范围。

考虑到放大电路的线性工作，偏置电流应该与放大器的工作频率相匹配。

- 为了稳定偏置电流，可以采用负反馈的方式，将放大器的
输出与输入进行比较，通过反馈电阻或者电流源控制偏置电流。

4. 确定偏置电流的稳定性要求：
- 偏置电流的波动可能会引起放大器的工作点偏移，从而影
响放大电路的线性度。

可以利用负反馈来抑制偏置电流的波动，或者采用其他增加稳定性的方法。

5. 进行电路设计：
- 根据放大倍数和输入输出电阻要求，选择合适的电路拓扑
结构，如共射、共基或共集结构。

- 设置输入电阻和输出电阻的合适值，根据需要可能需要加
入补偿电容。

6. 进行电路模拟和优化：
- 利用电路仿真工具（如LTspice等）进行电路模拟和分析，可以通过调整参数来优化电路的性能，如增益、带宽、失真等。

7. 进行电路实验验证：
- 制作电路原型，进行实验验证。

根据实验结果，进行进一
步调整和优化，直到满足设计要求。

请注意，以上仅为一种设计方法的概述，并不是详尽的设计过程。

具体的设计步骤和注意事项可能会根据实际需要和技术要求有所变化。

在进行设计过程中，请遵循相关的电路设计规范和标准，并保持良好的工程实践。

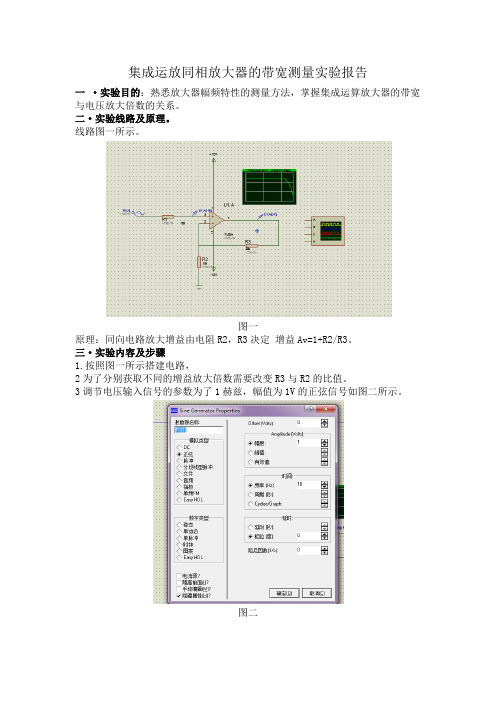

集成运放同相放大器的带宽测量实验报告一·实验目的：熟悉放大器幅频特性的测量方法，掌握集成运算放大器的带宽与电压放大倍数的关系。

二·实验线路及原理。

线路图一所示。

图一原理：同向电路放大增益由电阻R2，R3决定增益Av=1+R2/R3。

三·实验内容及步骤1.按照图一所示搭建电路，2为了分别获取不同的增益放大倍数需要改变R3与R2的比值。

3调节电压输入信号的参数为了1赫兹，幅值为1V的正弦信号如图二所示。

图二4 调节频率响应曲线，参数设置如图三。

图三注意为了获取电压放大倍数，可以将“选项”中Y轴尺度的勾取消。

四、仿真第一次:R3=10K,R2=10K理论放大倍数为2。

示波器见图四图四频率响应曲线见图五和图六。

图五图六放大倍数为2.第二次：R3=20K R2=10K，理论放大倍数为3。

仿真波形见图七，频率波形见图八图九。

图七。

图八图九可见电压放大倍数为3。

第三次：R3=30K,R2=10K理论放大倍数为4。

波形图见图十，频率图见图十一，图十二。

图十图十一图十二可见放大倍数为4。

第四次：R3=40K,R2=10K理论放大倍数为5。

波形图见图十三，频率图见图十四图十五。

图十三图十四图十五可见仿真之后的电压增益为5。

第五次：R3=50K,R2=10K理论放大倍数为6。

波形图见图十六，频率图见图十七图十八。

图十六图十七图十八从波形图可见出现了削顶。

分析应为饱和失真。

线路可能出现的状况1 电源电压出现异常。

2输入信号高于设计值电压放大增益为6。

五、实验设备Protues软件。

vca821放大电路设计VCA821是一种常用的放大电路，它具有很多优点，能够满足各种应用的需求。

本文将介绍VCA821放大电路的设计原理和应用。

我们来了解一下VCA821放大电路的设计原理。

VCA821是一种电压控制放大器，可以通过控制输入电压来调节输出信号的放大倍数。

它采用了高性能的运算放大器作为核心元件，具有宽带、低噪声和高增益等优点。

通过调整反馈电阻和输入电阻的比例，可以实现不同的放大倍数。

在设计VCA821放大电路时，首先需要确定所需的放大倍数和带宽。

根据应用需求，选择合适的运算放大器和外部电阻，并进行电路连接。

接下来，进行电路的仿真和调试，确保电路的正常工作。

最后，进行电路的实际制作和测试，验证电路的性能和可靠性。

VCA821放大电路广泛应用于各种领域。

在音频领域，它可以用于音频信号的放大和控制，如音频放大器、音量控制器等。

在通信领域，它可以用于信号的放大和调节，如射频放大器、信号调理器等。

在仪器仪表领域，它可以用于信号的放大和检测，如示波器、信号发生器等。

此外，VCA821还可以应用于医疗设备、工业自动化等领域。

VCA821放大电路设计时需要考虑一些关键因素。

首先是电路的稳定性和可靠性，要保证电路能够正常工作并且长时间稳定。

其次是电路的线性度和失真，要尽量减小非线性和失真，提高信号的保真度。

再次是电路的功耗和效率，要在满足需求的前提下尽量减小功耗，提高电路的效率。

在设计VCA821放大电路时，还需要考虑一些常见问题和解决方法。

例如，输入电阻和反馈电阻的选择要合理，以保证电路的输入和输出特性。

此外，还需要注意电路的抗干扰能力，尽量减小外部干扰对电路的影响。

另外，还需要考虑电路的布局和散热，以保证电路的稳定性和可靠性。

VCA821是一种常用的放大电路，具有广泛的应用前景。

通过合理的设计和调试，可以实现各种应用需求。

在实际应用中，我们还可以根据具体情况进行电路的优化和改进，以提高电路的性能和可靠性。

电阻电路中的电压放大与电流放大设计在电子电路设计中，电压放大和电流放大是常见的设计需求。

电阻电路作为电子电路中最基础的元件之一，其电压放大和电流放大设计是电路设计中的重要问题。

本文将从电压放大和电流放大两个方面，探讨电阻电路的设计方法和技巧。

一、电压放大的设计电压放大是指在电路中将输入信号的电压增大到所需的输出电压水平。

在电阻电路中，常见的电压放大设计方法有以下几种：1. 噪声电阻设计噪声电阻常用于放大器电路中，通过增大电阻值可以实现更高的电压放大倍数。

在选择噪声电阻时，需要根据输入信号的频率范围和要求的增益来确定电阻值。

同时，还要考虑噪声电阻引入的噪声对信号的干扰程度。

2. 反馈网络设计反馈网络是电路中常用的放大倍数控制方法之一。

通过在电路中引入反馈路径，可以实现更精确的电压放大倍数。

在反馈网络设计中，需要根据输入信号的频率特性和要求的放大倍数来选择合适的电阻值和电容值。

3. 集电极电阻设计对于晶体管放大电路，集电极电阻是常用的电压放大设计方法之一。

通过调节集电极电阻的大小，可以控制晶体管的工作点，从而实现所需的电压放大倍数。

二、电流放大的设计电流放大是指在电路中将输入信号的电流增大到所需的输出电流水平。

在电阻电路中，常见的电流放大设计方法有以下几种：1. 电流镜设计电流镜是电路设计中常用的电流放大器件。

通过调节电流镜的尺寸和参数，可以实现所需的电流放大倍数。

在电流镜设计中，需要考虑镜像电流、偏置电流和电路温度等因素对电流放大的影响。

2. 恒流源设计恒流源是电路中常用的电流放大器件。

通过恒定输出的电流源，可以实现对输入信号电流的放大。

在恒流源设计中，需要选择合适的电阻和电压源，以实现所需的电流放大倍数。

3. 差动放大器设计差动放大器是常用的电流放大器件之一。

通过差动输入和差模输出的方式，可以实现对输入信号电流的放大。

在差动放大器设计中，需要考虑差动电阻的匹配和偏置电流的调节。

综上所述，电压放大和电流放大是电阻电路设计中的重要问题。

纳伏信号放大电路设计引言：纳伏信号放大电路是一种常用的电子电路，用于放大微弱的纳伏电压信号。

在很多应用中，如传感器信号放大、生物信号测量等领域，纳伏信号放大电路起到了至关重要的作用。

本文将介绍纳伏信号放大电路的设计原理、常用的放大电路结构和一些注意事项。

一、设计原理：纳伏信号放大电路的设计原理基于放大器的工作原理。

放大器是一种能够放大电压、电流或功率的电子器件。

纳伏信号放大电路通常使用放大器将微弱的输入信号放大到合适的幅度，以便后续的处理和分析。

二、常用的放大电路结构：1. 运算放大器放大电路：运算放大器是一种常用的放大电路，它具有高增益、低失真、输入阻抗高等特点。

在纳伏信号放大电路中，可以使用运算放大器来放大输入信号。

常见的运算放大器放大电路有反馈放大电路、差分放大电路等。

2. 仪器放大器放大电路：仪器放大器是一种专门用于放大微小信号的放大器。

它具有高精度、低噪声、高共模抑制比等特点。

在纳伏信号放大电路中，仪器放大器广泛应用于传感器信号放大、生物信号测量等领域。

3. 运算放大器与仪器放大器结合的放大电路：在一些对信号质量要求较高的应用中，可以将运算放大器和仪器放大器结合起来使用，以实现更好的放大效果。

这种结合的放大电路既具有运算放大器的高增益特点，又具有仪器放大器的高精度特点。

三、注意事项：1. 噪声控制：在纳伏信号放大电路设计中，噪声是一个重要的考虑因素。

要注意选择低噪声的元器件，并合理布局电路，以减少噪声的干扰。

2. 输入阻抗：纳伏信号放大电路的输入阻抗应尽量大，以避免对输入信号的干扰。

可以使用高输入阻抗的运算放大器或仪器放大器来实现。

3. 输出电压范围：纳伏信号放大电路的输出电压范围应适当选择，以保证放大后的信号不会超出后续处理电路的工作范围。

4. 温度漂移：纳伏信号放大电路的温度漂移对于一些需要高精度的应用来说是一个重要的考虑因素。

要选择具有较小温度漂移特性的元器件，并进行温度补偿。

5. 电源稳定性：纳伏信号放大电路对电源的稳定性要求较高，要选择稳定性好的电源，并采取合适的电源滤波措施。

电阻电路中的电压放大与电压缩小设计电阻电路是电子电路中使用最广泛的一种电路，其主要功能是对电压进行放大或缩小。

在实际应用中，我们经常需要对电压进行不同程度的调整，以满足特定的需求。

本文将结合电路设计的实例，详细介绍电阻电路中的电压放大与电压缩小的原理与方法。

一、电压放大设计电压放大是指将输入的电压信号放大到更大的幅值。

在电阻电路中，可以通过不同的电路配置和元件选择来实现电压放大。

下面以共射极放大电路为例进行介绍。

1. 共射极放大电路共射极放大电路是一种常用的电压放大电路，其原理是通过晶体管的放大作用将输入信号放大，并输出到负载电阻上。

该电路的示意图如下：其中，V_in为输入电压，R1为输入限流电阻，R2为偏置电阻，C1为直流耦合电容，RE为发射极电阻，RL为负载电阻，V_out为输出电压。

2. 设计步骤（1）选择晶体管：根据实际需求选择合适的晶体管型号，考虑其最大功率、最大电压等参数。

（2）确定偏置电阻：根据晶体管的基极电流和发射极电阻的值，通过欧姆定律计算出偏置电阻R2的取值。

（3）计算输入限流电阻：根据输入电压和基极电流的关系，通过欧姆定律计算出输入限流电阻R1的取值。

（4）选择直流耦合电容：根据信号频率和直流稳定性要求，选择合适的直流耦合电容C1。

（5）确定负载电阻：根据输出电压和负载电流的关系，通过欧姆定律计算出负载电阻RL的取值。

（6）进行电路布局和连线：根据设计要求进行排布元件位置，并进行连线连接。

（7）进行仿真和测试：利用电路仿真软件或实际电路测试仪器对设计的电路进行仿真或测试，调整参数以达到预期的放大效果。

二、电压缩小设计电压缩小是指将输入的电压信号缩小到更小的幅值。

在电阻电路中，可以通过电阻分压和电位器调节来实现电压缩小。

下面以电阻分压为例进行介绍。

1. 电阻分压电阻分压是一种常用的电压缩小方法，通过将输入电阻串联连接，使一部分输入电压分压到负载电阻上。
