屋面平面图的主要内容规范

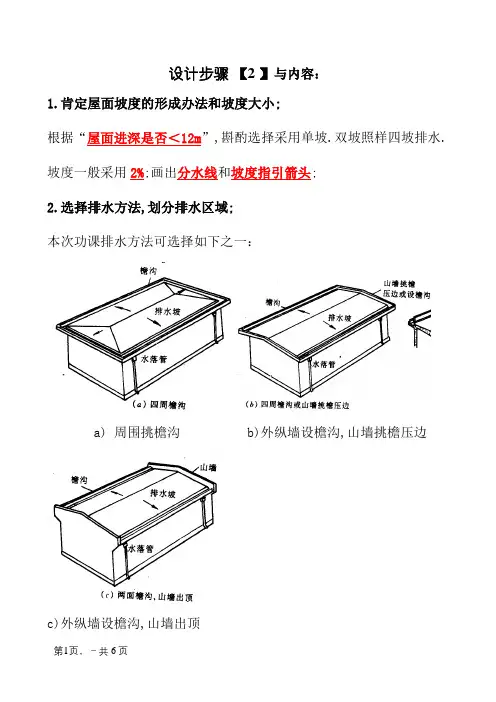

设计步骤【2 】与内容：1.肯定屋面坡度的形成办法和坡度大小;根据“屋面进深是否＜12m”,斟酌选择采用单坡.双坡照样四坡排水. 坡度一般采用2%;画出分水线和坡度指引箭头;2.选择排水方法,划分排水区域;本次功课排水方法可选择如下之一：a) 周围挑檐沟 b)外纵墙设檐沟,山墙挑檐压边c)外纵墙设檐沟,山墙出顶d)女儿墙内垫排水坡 e)女儿墙内檐沟f)女儿墙外檐沟排水解释：选用以上六种常见情势之一均可,其响应的屋面平面图的表达方法.节点结构也不同,在图纸中请注明是哪一种.例如：a)图所对应的平面图.节点图可以参考如下：d)图所对应的平面图.节点图可以参考如下：3.肯定天沟（檐沟）的断面情势及尺寸;本次设计请求：檐沟与框架梁用钢筋混凝土现浇为一体,挑出总宽度不小于500mm,檐沟板厚为60mm;檐沟内纵坡1%至0.5%;★外檐沟高度的肯定：前提：若两个落水管之间的间距取20m,则一般为10m,即纵坡的长度为10m,纵坡高度/纵坡长度=h/10m=1%,得出h=100mm.檐沟高度=檐沟板厚（60mm）+纵坡高度(100mm)+120=280mm,可以斟酌取值300mm.350mm或者400mm.4.肯定女儿墙的断面情势及尺寸;女儿墙根据设计用双细实线表达;规范请求：上人屋面女儿墙高度不小于1100mm;一般不上人屋面女儿墙高度不小于600mm;本次设计根据剖面图断定为不上人屋面.请求女儿墙为240厚通俗砖砌,总高度不小于600mm,墙上设300×150mm的钢筋混凝土压顶;5.肯定落水管所用材料和大小及间距,绘制屋顶排程度面图.每个落水管的汇水面积掌握在200m2以下;一般根据屋面总面积/200m2来估量落水管的数目.落水管所用材料：硬质PVC塑料雨水管;落水管间距一般在18m～24m之间;落水管直径：90mm.100mm.150mm;6.标注必要的索引：出水口的做法.泛水的做法.天沟的做法.排烟道出屋面等.朋分缝的做法;7.标高的标注（屋面的标高）;8.屋面做法的标注（要与节点详图中的屋面一致）本次设计请求屋面防水为卷材防水或者刚性防水.采用材料找坡.屋面设置210mm高的架空隔热层（120×120×180mm砖墩,500×500×50mm预制板）.9.轴号的标注（不画轴线）;10.节点详图的绘制（参考《中南标》）（1）檐口结构;（2）泛水结构（屋面高下交代部位）; （3）雨水口（出水口）结构;（4）屋面分格缝结构（刚性屋面）留意与所选择的排水方法相一致.。

01建筑平面图2、建筑平面图的图线5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。

6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。

7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。

8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。

10．底层平面图左下方或右下方画出指北针。

11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。

施工图常用符号图例大全请参考↓↓↓很实用的施工图常用符号及图例大全（一）底层平面图的识读1．了解平面图的图名、比例。

2．了解建筑的朝向。

3．了解建筑的平面布置。

4．了解建筑平面图上的尺寸。

建筑平面图上标注的尺寸均为未经装饰的结构表面尺寸。

建筑占地面积为首层外墙外边线所包围的面积。

平面面积利用系数K=使用面积/建筑面积×100%5．了解建筑中各组成部分的标高情况。

尺寸等内容。

建筑立面图一、立面图的形成、用途与命名方式在与建筑立面平行的铅直投影面上所做的正投影图称为建筑立面图，简称立面图。

立面图主要反映房屋各部位的高度、外貌和装修要求，是建筑外装修的主要依据。

立面图的命名方式有三种：1、用朝向命名：建筑物的某个立面面向那个方向，就称为那个方向的立面图。

2、按外貌特征命名：将建筑物反映主要出入口或比较显著地反映外貌特征的那一面称为正立面图，其余立面图依次为背立面图、左立面图和右立面图。

1、基本内容（1）建筑立面图主要表明建筑物外立面的形状；一般只标出图两端的轴线及编号，其编号应与平面图一致。

（2）图线在立面图上，门窗应按标准规定的图例画出。

（4）尺寸注法2．从立面图上了解建筑的高度。

6．建立建筑物的整体形状。

建筑剖面图梁、板涂黑。

但宜画出楼地面、屋面的面层线。

1．先了解剖面图的剖切位置与编号。

建筑施工图设计规及深度规定一版面1、以标准层图副大小为基准，一般情况下只一种高度大小图副。

长度加长增加一种。

特殊情况特殊对待。

2、图层，天正默认的图层及颜色好线性，以天正默认为准，不允修改家具图库以给定的家具图库图层为准。

3、打印线宽控制墙体为0.50，填充、家具为0.15（淡浅70），门窗为0.20，其他均为0.25.详图线宽控制？4、封闭阳台为三根线表示、不封闭阳台为两根线表示。

5、图纸加图纸会签栏，以后的图纸签名及会签全部手签，厉禁止使用电子签名。

二平面图1、大型或复杂的项目，特别是分段绘制者应增加防火分区示意图（比例缩小集中绘制）和轴线关系与分段示意图，分段轴线号前面应加注分段序号；各层平面的防火分区界限宜用粗点划线示出，并在分界线两侧框示出分区序号和建筑面积（这对设备专业十分有用）。

2、平面图中标注的尺寸，可分为总尺寸、定位尺寸和细部尺寸三种；总尺寸---建筑物外轮廓尺寸；若干定位尺寸之和。

定位尺寸——轴线尺寸；建筑物构配件如：墙体、门窗、洞口、洁具等，相应于轴线或其他构配件确定位置的尺寸。

细部尺寸——建筑物构配件的详细尺寸。

外墙三道：第一道外包（或轴线）总尺寸（错台或分段外包尺寸可在二、三道之间单注），第二道开间进深轴线尺寸，第三道门窗洞口和窗间墙、变形缝等尺寸及轴线关系；4、所有定位尺寸及细部尺寸都要以轴线为准，不以墙线为准。

即都与轴线发生关系。

5、钢筋混凝土墙应视情况确定是否标注，但应在图注中写详见结施图，且应在施工图中深入研究、配合、确保无误。

钢筋混凝土墙应表示为异形柱，不允粗单线绘制。

部门窗洞应注定位尺寸、高窗应注窗台距地高，门洞（指不装门的洞口）应注洞宽、洞高尺寸；6、所有平面节点放大或详图索引要注全（层层共用的详图索引号层层标注）7、门窗编号要注全。

“人防工程门窗表”一般都直接放在人防平面图中，便于主管部门审图；8、门的开启向和形式应在平面图上区别表示：1000以下门的开启式为单扇半开，1200及以上为双扇半开户门为甲级防火门（钢质）时应与其它甲级防火门（木）区别对待9、室外、各层楼地面均应标注标高；10、厨、洁具和家具——厨、洁具和家具自始（发作业图起）至终保留。

建筑平面图建筑平面图实际上是房屋的水平剖面图（除屋顶平面图外）。

把房屋用一个假想的水平面，沿门、窗洞门部位（指窗台以上，过梁以下的空间）水平切开，把切开下面的物体投影到所切的水平面上，这时从上往下看到的图形就是房屋的平面图。

建筑平面图主要反映了整个房屋的平面形状、大小和房间的数量和平面布局，承重墙（或柱）与隔墙的位置、厚度、材料以及门窗数量、类型、位置和尺寸等。

图内应包括剖切图和投影方向可见的建筑构造以及必要的尺寸、标高等。

如需要表示高窗、洞口、通气孔、槽、地沟等不可见部分应用虚线。

平面图宜与总平面图方向一致。

平面图的长边宜与横式幅面图纸的长边一致。

当同一页图纸上绘制多于一层的平面图时，则各层平面图宜按层数由低到高的顺序，从左到右或从下至上布置；对于平面较大的房屋，可分区绘制平面图，但每张平面图均绘制组合示意图。

各区分别用大写拉丁字母编号；住宅建筑按层数可分为：低层住宅≤3层多层住宅4~6层中高层住宅7~9层高层住宅≥10层多层房屋应画出各层平面图若楼层的平面布置相同，或仅有局部不同时，可只画出首层平面图标准层平面图顶层平面图屋顶平面图局部平面图一、首层平面图首层平面图也叫底层平面图，是指室内地坪为±0.000所在的楼层的平面图。

主要反映了房屋的平面形状，底层的平面布置情况，几个房间的分隔和组合、房间名称、出入口、门厅、走廊、楼梯等的布置和相互关系，各种门、窗的布置，室外的台阶、花台、室内外装饰以及明沟和雨水管的布置等等。

此外还表明了厕所和盥洗室内的固定设施的布置，并且注写了轴线，尺寸及标高等。

一、首层平面图应在首层平面图中明显位置标注指北针符号，用于指示房屋的朝向，指北针方向与总平面图一致；为防止雨水侵袭，除了台阶和花台下所有外墙墙角均设置有明沟或散水，绘制时可只在墙角或外墙的局部，分段地画出明沟或散水的平面位置，并以中粗实线表示；入口处要设置外台阶以防止雨水倒灌；上了台阶就是外门，再通过楼梯、电梯到各个楼层要去的房间。

建筑识图基本内容一、平面图包括的内容1.建筑物的总占地面积和各种序间的大小，墙壁厚度、门高、宽度、变形缝等。

2.各种房间的安排，由于房间的使用对象不同，所以对房间的布置也不同，住宅考虑卧室起居室、厨房、卫生间等。

影剧院应考虑观众席、舞台、舞池、放映室、灯光、布置室的要求，学校考虑教师和教师办公室等功能分区要求，这些对工厂厂房的要求完全不同，因此平面图上应标清各种房间的名称3.建筑物内部的交通情况，例如房间与房间怎样连通，楼梯、走廊应布置在什么地方与建筑的进出口怎样连接4.门窗位置和编号5.踏步、雨篷、阳台、排水走向在平面什么位置6.室内地面材料有的直接在图上用文字表示各个房间和走道的地面用什么材料做的。

有的则在图内各房间中编上号码，再另附材料说明各种号码所代表的材料，也有的应同类性质的工程很多，因此不在每张图纸上说明而是用一份总的说明书，凡是这一类工程都照这份说明书去施工。

7.地坪面标高在平面图上各个部位的室内地坪的高低用标高的符号来表示。

一般室内首层地坪面的标高取±0.000.厕所间要比其他室内地坪低20mm以防污水溢出，有些住宅的入口处还要比首层室内地坪低150 —450mm8.剖面图的切剖位置9.设备的布置，例如：厨房水池、炉台板、厕所的大便池、脸盆的安装位置，均能在平面图上表示出来10.屋面排水坡向、坡度、明沟水乐管均有表示看平面图的步骤看平面的顺序是从墙外向墙里，从门外到门里具体如下：1.先看标题、比例、然后看说明、注解和图例2.看总长尺寸和总宽尺寸，了解新建房屋的总占地面积3.看注距，柱距是指柱子中心线到邻边另一柱子的距离，当房屋山墙没有柱子时，可从墙中心线算起4.看墙中心线在没有柱子的房屋中轴线编号是按承重墙来编的，墙中心线就是一朵墙的中心到另一朵墙中心之间的距离，既有柱子又有承重墙时，则可把柱子和承重墙混在一起编号，承重墙编号的作用与柱子相同5.看外墙门窗洞和窗间墙尺寸，了解门窗的种类与樘数，特别注意，查清门窗的尺寸是否足尺还是缩尺6.看墙的材料和墙壁的厚度，从图例和文字说明中弄清墙壁厚度尺寸中可以知道是一砖厚墙还是二砖厚墙7.查看隔墙，仅用于分割房间，承受自重而不承受外荷重的墙称为隔墙，看隔墙是实心砖墙，板条墙。

一、建筑平面图（一）建筑平面图的形成假想用一个水平的剖切平面沿房屋窗台以上的部位剖开，移去上部后向下投影所得的水平投影图，称为建筑平面图，如图51所示。

对多层楼房，原则上每一楼层均要绘制一个平面图，并在平面图下方注写图名（如底层平面图、二层平面图等）；若房屋某几层平面布置相同，可将其作为标准层，并在图样下方注写适用的楼层图名（如三、四、五层平面图）。

若房屋对称，可利用其对称性，在对称符号的两侧各画半个不同楼层平面图。

建筑平面图实质上是房屋各层的水平剖面图。

平面图虽然是房屋的水平剖面图，但按习惯不必标注其剖切位置，也不称为剖面图。

（二）建筑平面图的作用主要反映房屋的平面形状、大小和房间布置，墙(或柱)的位置、厚度和材料，门窗的位置、开启方向等。

建筑平面图可作为施工放线，砌筑墙、柱，门窗安装和室内装修及编制预算的重要依据。

（三）建筑平面图的图示内容及表示方法1、注写图名和绘图比例平面图常用1：50、1：100、1：200的比例绘制2、纵横定位轴线及编号，定位轴线是各构件在长宽方向的定位依据。

凡是承重的墙、柱，都必须标注定位轴线，并按顺序予以编号。

3、房屋的平面形状、内、外部尺寸和总尺寸4、房间的布置、用途及交通联系5、门窗的布置、数量及型号6、房屋的开间、进深、细部尺寸和室内外标高7、房屋细部构造和设备配置等情况8、底层平面图应注明剖面图的剖切位置，需用详图表达部位，应标注索引符号。

剖切位置及索引符号一般在底层平面图中应标注剖面图的剖切位置线和投影方向，并注出编号；凡套用标准图集或另有详图表示的构配件、节点，均需画出详图索引符号，以便对照阅读。

9、指北针一般在底层平面图的下侧要画出指北针符号，以表明房屋的朝向。

10、门窗的代号与编号，门的开启方向。

11、内部装修做法和必要的文字说明。

（四）有关图线、绘图比例、图例符号的规定被剖切到的墙体、柱用粗实线绘制；可见部分轮廓线、门扇、窗台的图例线用中粗实线绘制；较小的构配件图例线、尺寸线等用细实线绘制。

施工图中的建筑平面图包含要点施工图中的建筑平面图包含要点具体内容是什么，下面本店铺为大家解答。

一、建筑平面图的形成和用途1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。

2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。

3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。

二、建筑平面图的图示方法1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。

由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。

2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。

未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。

门的开启线用细实线表示。

3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。

其中1：100使用最多。

三、建筑平面图的图示内容1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。

2．表示出所有房间的名称及其门窗的位置、编号、与大小。

3．注出室内外的有关尺寸及室内楼地面的标高。

4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。

5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。

6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。

7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。

8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。

10．底层平面图左下方或右下方画出指北针。

11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。
