屋面平面图的主要内容规范

房屋建筑制图标准房屋建筑制图是建筑设计的重要环节，其准确性和规范性直接影响着建筑工程的质量和安全。

因此，对于房屋建筑制图标准的遵循和执行显得尤为重要。

本文将就房屋建筑制图标准进行详细介绍，以便广大建筑设计人员和相关从业者能够更好地理解和遵守相关标准。

首先，房屋建筑制图的标准应当符合国家相关法律法规的要求。

在绘制房屋建筑制图时，必须遵循国家现行的建筑设计规范和标准，确保建筑结构、材料、施工工艺等符合国家的安全要求。

同时，还应当遵循当地的规划控制要求，确保建筑制图的合法性和合规性。

其次，房屋建筑制图应当符合设计要求和技术规范。

在绘制建筑制图时，需要根据设计要求和相关的技术规范进行绘制，确保建筑的功能性、实用性和美观性。

同时，还需要考虑到建筑的结构安全、抗震性能、防火性能等方面的要求，确保建筑在各种情况下都能够安全可靠地使用。

另外，房屋建筑制图的标准还应当考虑到施工和使用的便利性。

在绘制建筑制图时，需要考虑到施工的可行性和施工工艺的实际操作情况，确保施工过程中能够顺利进行。

同时，还需要考虑到建筑的使用功能和舒适性，确保建筑在使用过程中能够满足人们的实际需求。

最后，房屋建筑制图的标准还应当考虑到环保和节能的要求。

在绘制建筑制图时，需要考虑到建筑材料的选择和建筑结构的设计，确保建筑在节能和环保方面能够达到相应的要求。

同时，还需要考虑到建筑的可持续发展性，确保建筑在长期使用过程中能够减少资源消耗和环境污染。

综上所述，房屋建筑制图标准是建筑设计中不可或缺的重要环节，其准确性和规范性对于建筑工程的质量和安全具有重要影响。

因此，建筑设计人员和相关从业者在绘制建筑制图时，必须严格遵循相关的法律法规和技术标准，确保建筑制图的合法性、合规性和科学性，为建筑工程的顺利进行提供可靠的保障。

民用建筑平面布置要求1.功能需求：不同类型的民用建筑具有不同的功能需求，如住宅、商业、办公、学校等。

在平面布置时，要根据具体的功能需求来确定不同区域的位置和面积，确保各个功能区域之间的合理连接和协调性。

2.空间利用：优化空间利用是平面布置的关键之一、要充分考虑建筑物内外的空间利用率，合理划分不同区域的功能，使得每个空间都能得到合理利用，提高空间使用效率。

3.人流流线：在平面布置时，要考虑到人员流动的合理性和便利性。

如公共区域应设立直观明确的导向标识和指引，不同功能区域应设立合理的出入口和通道，以方便人员流动和避免拥堵。

4.建筑安全：在平面布置中，建筑安全是至关重要的考虑因素之一、要保证安全的建筑通道和疏散通道，设置合规的防火门和疏散楼梯，确保建筑内外的消防设备和逃生设施的合理布置。

5.自然资源的合理利用：在平面布置时，要充分利用自然资源并减少对环境的影响。

如根据建筑的朝向和采光条件，合理布置窗户和采光设备，以最大化利用自然光，减少能源消耗。

6.通风与采光：民用建筑的平面布置应注重通风与采光的合理性，以提供良好的室内环境。

合理设置门窗位置、内外走道、庭院等，以确保空气的流通和光线的充足。

7.人性化设计：在平面布置时，应注重人性化设计，使建筑更加舒适和便捷。

如设置合适的楼梯和电梯，保持合理的间距和宽度；设立方便使用的洗手间和候车区域，以满足用户的需求。

8.环境协调：平面布置时，要考虑建筑与周围环境的协调性。

如合理设置建筑的外部空间，如花园、广场等，使其与周边的自然环境相融合，提供舒适的休闲和交流场所。

综上所述，民用建筑平面布置要求涉及功能需求、空间利用、人流流线、建筑安全、自然资源的利用、通风与采光、人性化设计和环境协调等方面，旨在提供舒适、安全、便利的使用体验。

建筑平面图建筑平面图实际上是房屋的水平剖面图（除屋顶平面图外）。

把房屋用一个假想的水平面，沿门、窗洞门部位（指窗台以上，过梁以下的空间）水平切开，把切开下面的物体投影到所切的水平面上，这时从上往下看到的图形就是房屋的平面图。

建筑平面图主要反映了整个房屋的平面形状、大小和房间的数量和平面布局，承重墙（或柱）与隔墙的位置、厚度、材料以及门窗数量、类型、位置和尺寸等。

图内应包括剖切图和投影方向可见的建筑构造以及必要的尺寸、标高等。

如需要表示高窗、洞口、通气孔、槽、地沟等不可见部分应用虚线。

平面图宜与总平面图方向一致。

平面图的长边宜与横式幅面图纸的长边一致。

当同一页图纸上绘制多于一层的平面图时，则各层平面图宜按层数由低到高的顺序，从左到右或从下至上布置；对于平面较大的房屋，可分区绘制平面图，但每张平面图均绘制组合示意图。

各区分别用大写拉丁字母编号；住宅建筑按层数可分为：低层住宅≤3层多层住宅4~6层中高层住宅7~9层高层住宅≥10层多层房屋应画出各层平面图若楼层的平面布置相同，或仅有局部不同时，可只画出首层平面图标准层平面图顶层平面图屋顶平面图局部平面图一、首层平面图首层平面图也叫底层平面图，是指室内地坪为±0.000所在的楼层的平面图。

主要反映了房屋的平面形状，底层的平面布置情况，几个房间的分隔和组合、房间名称、出入口、门厅、走廊、楼梯等的布置和相互关系，各种门、窗的布置，室外的台阶、花台、室内外装饰以及明沟和雨水管的布置等等。

此外还表明了厕所和盥洗室内的固定设施的布置，并且注写了轴线，尺寸及标高等。

一、首层平面图应在首层平面图中明显位置标注指北针符号，用于指示房屋的朝向，指北针方向与总平面图一致；为防止雨水侵袭，除了台阶和花台下所有外墙墙角均设置有明沟或散水，绘制时可只在墙角或外墙的局部，分段地画出明沟或散水的平面位置，并以中粗实线表示；入口处要设置外台阶以防止雨水倒灌；上了台阶就是外门，再通过楼梯、电梯到各个楼层要去的房间。

建筑识图基本内容一、平面图包括的内容1.建筑物的总占地面积和各种序间的大小，墙壁厚度、门高、宽度、变形缝等。

2.各种房间的安排，由于房间的使用对象不同，所以对房间的布置也不同，住宅考虑卧室起居室、厨房、卫生间等。

影剧院应考虑观众席、舞台、舞池、放映室、灯光、布置室的要求，学校考虑教师和教师办公室等功能分区要求，这些对工厂厂房的要求完全不同，因此平面图上应标清各种房间的名称3.建筑物内部的交通情况，例如房间与房间怎样连通，楼梯、走廊应布置在什么地方与建筑的进出口怎样连接4.门窗位置和编号5.踏步、雨篷、阳台、排水走向在平面什么位置6.室内地面材料有的直接在图上用文字表示各个房间和走道的地面用什么材料做的。

有的则在图内各房间中编上号码，再另附材料说明各种号码所代表的材料，也有的应同类性质的工程很多，因此不在每张图纸上说明而是用一份总的说明书，凡是这一类工程都照这份说明书去施工。

7.地坪面标高在平面图上各个部位的室内地坪的高低用标高的符号来表示。

一般室内首层地坪面的标高取±0.000.厕所间要比其他室内地坪低20mm以防污水溢出，有些住宅的入口处还要比首层室内地坪低150 —450mm8.剖面图的切剖位置9.设备的布置，例如：厨房水池、炉台板、厕所的大便池、脸盆的安装位置，均能在平面图上表示出来10.屋面排水坡向、坡度、明沟水乐管均有表示看平面图的步骤看平面的顺序是从墙外向墙里，从门外到门里具体如下：1.先看标题、比例、然后看说明、注解和图例2.看总长尺寸和总宽尺寸，了解新建房屋的总占地面积3.看注距，柱距是指柱子中心线到邻边另一柱子的距离，当房屋山墙没有柱子时，可从墙中心线算起4.看墙中心线在没有柱子的房屋中轴线编号是按承重墙来编的，墙中心线就是一朵墙的中心到另一朵墙中心之间的距离，既有柱子又有承重墙时，则可把柱子和承重墙混在一起编号，承重墙编号的作用与柱子相同5.看外墙门窗洞和窗间墙尺寸，了解门窗的种类与樘数，特别注意，查清门窗的尺寸是否足尺还是缩尺6.看墙的材料和墙壁的厚度，从图例和文字说明中弄清墙壁厚度尺寸中可以知道是一砖厚墙还是二砖厚墙7.查看隔墙，仅用于分割房间，承受自重而不承受外荷重的墙称为隔墙，看隔墙是实心砖墙，板条墙。

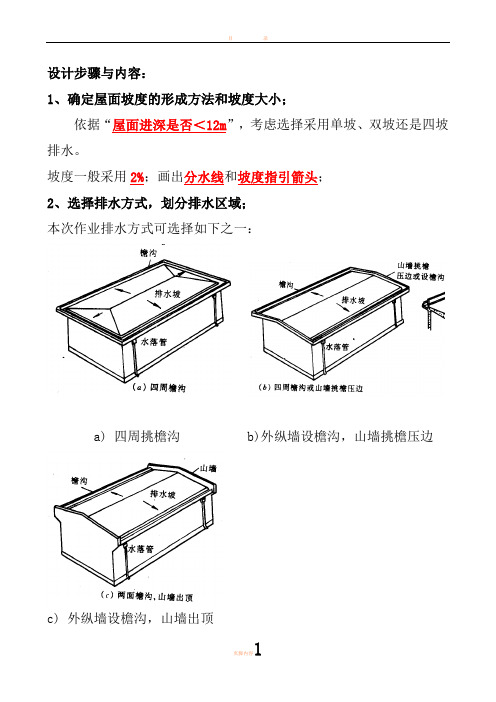

设计步骤与内容：1、确定屋面坡度的形成方法和坡度大小；依据“屋面进深是否＜12m”，考虑选择采用单坡、双坡还是四坡排水。

坡度一般采用2%；画出分水线和坡度指引箭头；2、选择排水方式，划分排水区域；本次作业排水方式可选择如下之一：a) 四周挑檐沟 b)外纵墙设檐沟，山墙挑檐压边c) 外纵墙设檐沟，山墙出顶d)女儿墙内垫排水坡 e) 女儿墙内檐沟f) 女儿墙外檐沟排水说明：选用以上六种常见形式之一均可，其相应的屋面平面图的表达方式、节点构造也不同，在图纸中请注明是哪一种。

例如：a)图所对应的平面图、节点图可以参考如下：d)图所对应的平面图、节点图可以参考如下：3、确定天沟（檐沟）的断面形式及尺寸；本次设计要求：檐沟与框架梁用钢筋混凝土现浇为一体，挑出总宽度不小于500mm，檐沟板厚为60mm；檐沟内纵坡1%至0.5%；★外檐沟高度的确定：条件：若两个落水管之间的间距取20m,则一般为10m，即纵坡的长度为10m，纵坡高度/纵坡长度=h/10m=1%，得出h=100mm。

檐沟高度=檐沟板厚（60mm）+纵坡高度(100mm)+120=280mm，可以考虑取值300mm、350mm或者400mm。

4、确定女儿墙的断面形式及尺寸；女儿墙根据设计用双细实线表达；规范要求：上人屋面女儿墙高度不小于1100mm；一般不上人屋面女儿墙高度不小于600mm；本次设计根据剖面图判断为不上人屋面。

要求女儿墙为240厚普通砖砌，总高度不小于600mm，墙上设300×150mm的钢筋混凝土压顶；5、确定落水管所用材料和大小及间距，绘制屋顶排水平面图。

每个落水管的汇水面积控制在200m2以下；一般根据屋面总面积/200 m2来估计落水管的数量。

落水管所用材料：硬质PVC塑料雨水管；落水管间距一般在18m～24m之间；落水管直径：90mm、100mm、150mm；6、标注必要的索引：出水口的做法、泛水的做法、天沟的做法、排烟道出屋面等、分割缝的做法；7、标高的标注（屋面的标高）；8、屋面做法的标注（要与节点详图中的屋面一致）本次设计要求屋面防水为卷材防水或者刚性防水。

一、建筑平面图（一）建筑平面图的形成假想用一个水平的剖切平面沿房屋窗台以上的部位剖开，移去上部后向下投影所得的水平投影图，称为建筑平面图，如图51所示。

对多层楼房，原则上每一楼层均要绘制一个平面图，并在平面图下方注写图名（如底层平面图、二层平面图等）；若房屋某几层平面布置相同，可将其作为标准层，并在图样下方注写适用的楼层图名（如三、四、五层平面图）。

若房屋对称，可利用其对称性，在对称符号的两侧各画半个不同楼层平面图。

建筑平面图实质上是房屋各层的水平剖面图。

平面图虽然是房屋的水平剖面图，但按习惯不必标注其剖切位置，也不称为剖面图。

（二）建筑平面图的作用主要反映房屋的平面形状、大小和房间布置，墙(或柱)的位置、厚度和材料，门窗的位置、开启方向等。

建筑平面图可作为施工放线，砌筑墙、柱，门窗安装和室内装修及编制预算的重要依据。

（三）建筑平面图的图示内容及表示方法1、注写图名和绘图比例平面图常用1：50、1：100、1：200的比例绘制2、纵横定位轴线及编号，定位轴线是各构件在长宽方向的定位依据。

凡是承重的墙、柱，都必须标注定位轴线，并按顺序予以编号。

3、房屋的平面形状、内、外部尺寸和总尺寸4、房间的布置、用途及交通联系5、门窗的布置、数量及型号6、房屋的开间、进深、细部尺寸和室内外标高7、房屋细部构造和设备配置等情况8、底层平面图应注明剖面图的剖切位置，需用详图表达部位，应标注索引符号。

剖切位置及索引符号一般在底层平面图中应标注剖面图的剖切位置线和投影方向，并注出编号；凡套用标准图集或另有详图表示的构配件、节点，均需画出详图索引符号，以便对照阅读。

9、指北针一般在底层平面图的下侧要画出指北针符号，以表明房屋的朝向。

10、门窗的代号与编号，门的开启方向。

11、内部装修做法和必要的文字说明。

（四）有关图线、绘图比例、图例符号的规定被剖切到的墙体、柱用粗实线绘制；可见部分轮廓线、门扇、窗台的图例线用中粗实线绘制；较小的构配件图例线、尺寸线等用细实线绘制。

西南18J201 平屋面西南18J201平屋面一、概述二、设计依据国家标准《建筑结构荷载规范》GB 50009-2012国家标准《建筑防水设计规范》GB 50014-2009国家标准《建筑热工设计规范》GB 50176-2018国家标准《建筑节能设计标准》GB 50189-2015国家标准《建筑屋面工程技术规范》GB 50207-2012国家标准《建筑防水施工质量验收规范》GB 50208-2011国家标准《建筑热工施工质量验收规范》GB 50212-2019国家标准《建筑节能施工质量验收规范》GB 50411-2007地方标准《西南地区建筑标准设计通用图集电子版第1部分》DBJ/ SW 18J201-2018三、设计原则满足功能要求，保证屋面的安全、耐久、舒适和美观。

考虑气候条件，合理选择屋面结构形式、材料和构造。

注重节能环保，提高屋面的热工性能和防水性能。

简化施工，降低成本，提高效率和质量。

四、设计内容屋面结构形式和尺寸屋面荷载计算和结构验算屋面防水系统的选择和设计屋面热工系统的选择和设计屋面附属设施的设置和设计屋面施工图纸的绘制五、具体设计5.1 屋面结构形式和尺寸（说明屋面的结构类型、跨度、坡度、高差等）5.2 屋面荷载计算和结构验算（按照国家标准《建筑结构荷载规范》GB 50009-2012计算屋面的各种荷载，并按照相应的结构规范进行结构验算）5.3 屋面防水系统的选择和设计（按照国家标准《建筑防水设计规范》GB 50014-2009选择合适的防水材料和防水方式，并按照国家标准《建筑屋面工程技术规范》GB 50207-2012进行防水系统的详细设计）5.4 屋面热工系统的选择和设计（按照国家标准《建筑热工设计规范》GB 50176-2018和《建筑节能设计标准》GB 50189-2015选择合适的保温材料和保温方式，并按照国家标准《建筑热工施工质量验收规范》GB 50212-2019进行热工系统的详细设计）5.5 屋面附属设施的设置和设计（根据屋面的功能和使用要求，设置和设计屋面的排水、通风、采光、遮阳、防雷、防火等附属设施，并按照相关规范进行详细设计）5.6 屋面施工图纸的绘制（根据上述设计内容，绘制屋面的平面图、剖面图、节点图、大样图等施工图纸，并注明尺寸、材料、构造、标高等要求）六、结语附件：1. 西南18J201平屋面图集-西南地区建筑标准设计通用图集电子版第1部分¹2. 国家标准《建筑结构荷载规范》GB 50009-20123. 国家标准《建筑防水设计规范》GB 50014-20094. 国家标准《建筑热工设计规范》GB 50176-20185. 国家标准《建筑节能设计标准》GB 50189-20156. 国家标准《建筑屋面工程技术规范》GB 50207-20127. 国家标准《建筑防水施工质量验收规范》GB 50208-20118. 国家标准《建筑热工施工质量验收规范》GB 50212-20199. 国家标准《建筑节能施工质量验收规范》GB 50411-200710.地方标准《西南地区建筑标准设计通用图集电子版第1部分》DBJ/SW 18J201-2018专属名词及注释：平屋面：指坡度小于或等于3%的屋面。

施工图中的建筑平面图包含要点施工图中的建筑平面图包含要点具体内容是什么，下面本店铺为大家解答。

一、建筑平面图的形成和用途1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。

2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。

3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。

二、建筑平面图的图示方法1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。

由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。

2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。

未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。

门的开启线用细实线表示。

3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。

其中1：100使用最多。

三、建筑平面图的图示内容1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。

2．表示出所有房间的名称及其门窗的位置、编号、与大小。

3．注出室内外的有关尺寸及室内楼地面的标高。

4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。

5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。

6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。

7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。

8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。

10．底层平面图左下方或右下方画出指北针。

11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。
