第五章 计算机绘图 机械与电气识图(第三版)

  • 格式：ppt
  • 大小：2.79 MB
  • 文档页数：64

下载文档原格式

  / 64

合集下载

机械与电器识图第四版第六章计算机绘图

机械与电器识图第四版第六章计算机绘图

输入直径
绘制结果
中国劳动社会保障出版社
§6-2 绘制平面图形
3．利用“相切、相切、半径”命令绘制圆
绘制一个半径为20mm 的圆与直线AB和AC相切。
打开源文件，单击“默认”→“绘图”→“圆”下方的下 拉按钮，在弹出的菜单中选择“相切、相切、半径”命令。
中国劳动社会保障出版社
§6-2 绘制平面图形
§6-1 AutoCAD 2020 基础知识
4．关闭文件
关闭AutoCAD的操作的方法： （1）单击AutoCAD 2020界面窗口右上 角的关闭按钮。 （2）单击菜单浏览器的 “关闭”菜单。
中国劳动社会保障出版社
§6-1 AutoCAD 2020 基础知识
如用户没有提前将绘制 的图形进行保存，在执行 “ 关 闭 ” 命 令 时 ， AutoCAD 2020弹出警示对话框。
单击“是（Y）” ，弹出“图形另存为”提示对话框，对图形命名保存。 单击“否（N）” ，放弃存盘，退出AutoCAD 2020程序。 单击“取消”按钮，取消退出命令，返回到AutoCAD工作界面。
中国劳动社会保障出版社
§6-1 AutoCAD 2020 基础知识
四、命令的输入与执行
1．启动命令的方法
中国劳动社会保障出版社
§6-2 绘制平面图形
2．绘制直线的方法
（1）利用鼠标点击绘制直线
单击“默认”→“绘图”→“直线”按钮，启动“直线”命令。
中国劳动社会保障出版社
§6-2 绘制平面图形 （2）利用绝对直角坐标绘制直线
单击“默认”→“绘图”→“直线”按钮，启动“直线”命令。
中国劳动社会保障出版社
中国劳动社会保障出版社
§6-2 绘制平面图形

机械图样的表达与识读 机械与电气识图(第三版)课件

机械图样的表达与识读 机械与电气识图(第三版)课件
明细栏
明细栏是装配图中列出机器或部件的所有零部件名称、规格、数量等信息的表格 ，以便于查阅和核对。
04
机械图样的绘制与识读实 例
实例一：齿轮泵的装配图识读
总结词
齿轮泵的装配图识读是机械图样绘制与识读的典型实例，通过识读齿轮泵的装配图，可以了解齿轮泵的结构和工 作原理。
详细描述
齿轮泵是一种常见的机械部件，其装配图包含了各个零件的位置和连接方式。通过识读装配图，可以了解齿轮泵 的主要组成部分，如齿轮、轴承、密封件等，以及它们之间的装配关系。此外，还可以了解齿轮泵的工作原理， 如齿轮的转动方向和啮合方式，以及如何通过装配来实现密封和润滑。
尺寸标注的要求
尺寸标注应完整、清晰、准确，标注必要的尺寸以满足制造 和检验的需要，同时避免遗漏和重复。
尺寸标注的类型
包括装配尺寸、外形尺寸、安装尺寸、其他重要尺寸等，以 满足不同的需要。
装配图的技术要求与明细栏
技术要求
技术要求是对机器或部件的性能、使用和安装等方面的特殊要求，应以简明扼要 的文字或符号标注在装配图中。
规范标注
尺寸标注、公差标注、粗糙度标 注等规范，确保图纸信息的准确 性和完整性。
投影原理与视图配置
投影原理
包括正投影、斜投影等原理，是理解三维物体在二维图纸上表达的基础。
视图配置
主视图、俯视图、左视图等配置，通过合理配置视图来完整表达物体的结构和 形状。
剖面、断面和局部放大
01
02
03
剖面
通过剖切物体，展示内部 结构和装配关系。
电路图种类
包括原理图、接线图、功能图等，每种图都有其 特定的用途和表达方式。
电路图的作用
帮助理解电路的工作原理，用于电路故障排查， 以及作为电路设计和优化的依据。

习题册参考答案-《机械与电气识图(第三版)习题册》-A04-1341

习题册参考答案-《机械与电气识图(第三版)习题册》-A04-1341

· ２６６·
"##
"&#
"!#
"%#
!!"!#$!"#$%&'()
· ２６７·
#%$
#&$
#!$
##$
!!"!#$!"#$%" &'()%*+,-)%
§ １—７ 组合体的三视图
１—７—１ 根据立体图绘制三视图 （ 槽为通槽， 孔为通孔，
尺寸从图中量取， 取整数）
（１）
（２）
· ２６８·
１—７—２ 根据立体图绘制三视图 （ 槽为通槽， 孔为通孔，
ＹＷ
!!"!#!"!!"#$%&'()%
Ｘ
"%#
Ｘ
"##
ＹＨ
Ｏ
Ｚ
ＹＨ
Ｏ
Ｚ
ＹＷ
ＹＷ
· ２４５·
#$$
#"$
!!"!#!#!!"#$%" &'()%*+,-)%
#%$
##$
· ２４６·
"%#
""#
"&#
"##
!!"!#!$!!"#$%&'()$%
"'#
"$#
· ２４７·
"%#
""#
!!! "!#!$!"#$%!&'()%!
尺寸从图中量取， 取整数）
（１）
（２）
· ２６９·
１—７—３ 根据立体图绘制三视图 （ 槽为通槽， 孔为通孔，

机械制图与计算机绘图(陈桂芬)章 (5)

机械制图与计算机绘图(陈桂芬)章 (5)

第五章 组 合 体
1．平面立体被切割
平面切割立体时，截交线的形状取决于立体表面的形状和截 平面与立体的相对位置。平面与平面体相交，其截交线为一平面 多边形。如图5-2所示，正三棱柱被两相交的平面切割。与三棱 柱右端面平行的平面，切割面为矩形，矩形宽度尺寸在俯视图上 量取，左视图反映其特征。平面ABC与V面垂直，C点在棱线上， 因此，其三面投影主要是求切割面ABC与棱线交点的三面投影。
第五章 组 合 体
② 画出截交线的投影。当截交线的投影为非圆曲线时，其 作图步骤为：先找特殊点，再补充中间点。光滑连接各点，并判 断截交线的可见性。
(1) 圆柱的截交线。
平面与圆柱面相交时，根据平面与圆柱轴线的相对位置的不 同，可将截交线分为三种情况：圆、椭圆和矩形。如图5-3所示， 圆柱被两相交平面对称切割。与圆柱轴线平行的切割面，其截交 线为矩形，矩形宽度尺寸反映在俯视图中，左视图中反映其特征。 与圆柱轴线垂直的切割面，其截交线为圆弧，圆弧直径即为圆柱 直径。
第五章 组 合 体
(a)
(b)
图5-10 圆柱与圆锥相贯线的画法 (a) 立体图；(b) 辅助平面法求点；(c) 相贯线
第五章 组 合 体
(c) 图5-10 圆柱与圆锥相贯线的画法 (a) 立体图；(b) 辅助平面法求点；(c) 相贯线
第五章 组 合 体
第五章 组 合 体 第五章 组 合 体

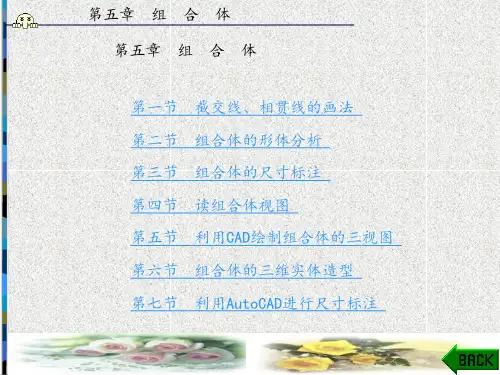

第一节 截交线、相贯线的画法 第二节 组合体的形体分析 第三节 组合体的尺寸标注 第四节 读组合体视图 第五节 利用CAD绘制组合体的三视图 第六节 组合体的三维实体造型 第七节 利用AutoCAD进行尺寸标注
第五章 组 合 体
第一节 截交线、相贯线的画法
平面与立体、立体与立体两两相交形成的不同表面交线，可 分为截交线和相贯线两大类。如图5-1所示，截交为平面与立体 相交，截去立体的一部分，截交线为截平面与立体表面的交线。 相贯为两立体相交，相贯线为立体与立体表面的交线。

机械制图第三版王幼龙第五章教案(18—26)

机械制图第三版王幼龙第五章教案(18—26)

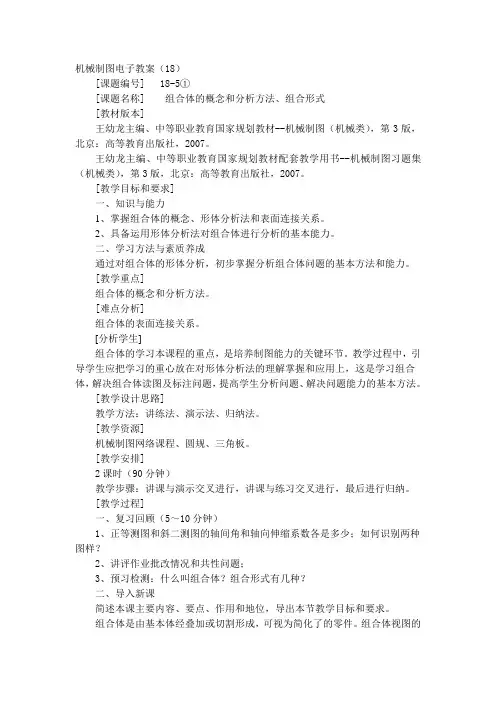

机械制图电子教案（18）[课题编号] 18-5①[课题名称] 组合体的概念和分析方法、组合形式[教材版本]王幼龙主编、中等职业教育国家规划教材--机械制图（机械类），第3版，北京：高等教育出版社，2007。

王幼龙主编、中等职业教育国家规划教材配套教学用书--机械制图习题集（机械类），第3版，北京：高等教育出版社，2007。

[教学目标和要求]一、知识与能力1、掌握组合体的概念、形体分析法和表面连接关系。

2、具备运用形体分析法对组合体进行分析的基本能力。

二、学习方法与素质养成通过对组合体的形体分析，初步掌握分析组合体问题的基本方法和能力。

[教学重点]组合体的概念和分析方法。

[难点分析]组合体的表面连接关系。

[分析学生]组合体的学习本课程的重点，是培养制图能力的关键环节。

教学过程中，引导学生应把学习的重心放在对形体分析法的理解掌握和应用上，这是学习组合体，解决组合体读图及标注问题，提高学生分析问题、解决问题能力的基本方法。

[教学设计思路]教学方法：讲练法、演示法、归纳法。

[教学资源]机械制图网络课程、圆规、三角板。

[教学安排]2课时（90分钟）教学步骤：讲课与演示交叉进行，讲课与练习交叉进行，最后进行归纳。

[教学过程]一、复习回顾（5～10分钟）1、正等测图和斜二测图的轴间角和轴向伸缩系数各是多少；如何识别两种图样？2、讲评作业批改情况和共性问题；3、预习检测：什么叫组合体？组合形式有几种？二、导入新课简述本课主要内容、要点、作用和地位，导出本节教学目标和要求。

组合体是由基本体经叠加或切割形成，可视为简化了的零件。

组合体视图的学习，一方面为零件图的学习提供基本方法，同时又是培养制图基本能力的一个重要突破口，通过本章的学习，要熟练地掌握组合体视图的识读、绘制和尺寸标注，提高分析和解决物图转换问题的综合能力。

本节主要研究讨论组合体的概念和分析方法。

三、新课教学（70～80分钟）1、组合体的概念和形体分析法；2、组合体的组合方式；3、形体表面间的连接关系。

《机械制图与计算机绘图(第3版)》拓展练习答案06

《机械制图与计算机绘图(第3版)》拓展练习答案06

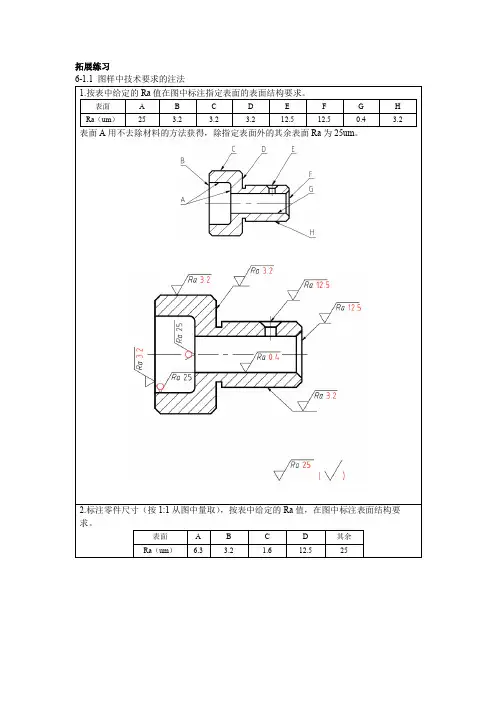

拓展练习6-1.1 图样中技术要求的注法1.按表中给定的Ra值在图中标注指定表面的表面结构要求。

表面A B C D E F G H Ra（um）25 3.2 3.2 3.212.512.50.4 3.2表面A用不去除材料的方法获得，除指定表面外的其余表面Ra为25um。

2.标注零件尺寸（按1:1从图中量取），按表中给定的Ra值，在图中标注表面结构要3.已知孔的公称尺寸为Φ30，基本偏差代号为H，公差等级为IT7；轴的公称尺寸为Φ30，基本偏差代号为f，公差等级为IT7。

查表确定孔、轴的极限偏差。

（1）孔的上极限偏差为+0.021 ，下极限偏差为0 ，公差为0.021 。

（2）轴的上极限偏差为-0.02 ，下极限偏差为-0.041 ，公差为0.021 。

（3）以极限偏差的形式在图中标注孔、轴尺寸公差。

4.根据配合代号，在零件图上分别标注孔和轴的尺寸公差，并指出是何种配合。

Φ30H7/h6属于基孔制间隙配合5.根据零件图中孔、轴的极限偏差，查表确定其公差带代号，在装配图上标注配合尺寸，并解释其含义。

（1）轴与轴套的配合尺寸为Φ20 H8/f7 ，属于基孔制间隙配合。

（2）轴套与座体的配合尺寸为Φ36 H7/k6 ，属于基孔制过渡配合。

6.将文字说明的几何公差用公差框格标注在零件图上。

（2）Φ28h7圆柱面对Φ15h6轴线的径向跳动公差为0.015mm，Φ15h6轴线对右端面的垂直度公差为Φ0.02mm。

7.解释图中标注的几何公差的含义。

（1）（2）6-1.2 读泵轴零件图（1）该零件属于轴类零件，材料为45 。

（2）该零件图采用 1 个基本视图表达零件的结构形状。

主视图采用局部剖视，表达轴的内部结构；此外采用局部放大图表达退刀槽结构；采用移出断面图表达键槽处断面形状。

（3）用带箭头指引线和文字在图中注明径向尺寸基准和轴向尺寸基准。

（4）键槽长度为10 ，宽度为 4 ，长度方向定位尺寸为 1.5 ，键槽深度为 2.5 ， 0是为了便于测量。

电气识图基础知识机械与电气识图(第三版)

电气识图基础知识机械与电气识图(第三版)

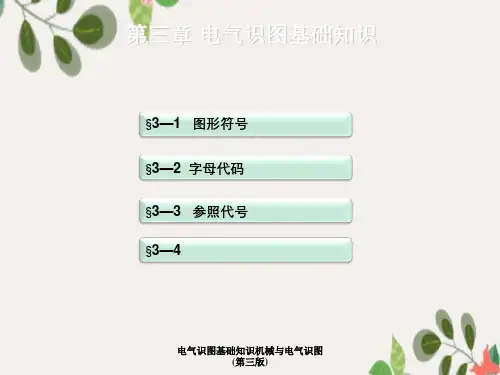

第三章 电气识图基础知识
一、字母代码的概念
1．电灯控制电路图中的字母代码 2．字母代码的基本定义
字母代码是指标注在图形符号旁用于表明 电气设备或元件的用途或任务的一个字母或字 母组合。
3．字母代码的用途
字母代码可在图形符号和实物之间建立起较为明确的对应关系，方便 使用人员查找、区分各种图形符号所表示的元件、器件、装置和设备。
第三章 电气识图基础知识
分析图中电气元器件（实物）与图形符号 之间的内在联系，并识读图形符号
电气识图基础知识机械与电气识图 (第三版)
第三章 电气识图基础知识
§3—2 字母代码
在电灯控制电路图中，每个图形符号旁均标注了 一个字母代码，这种字母代码有什么作用？
电气识图基础知识机械与电气识图 (第三版)
电气识图基础知识机械与电气识图 (第三版)
第三章 电气识图基础知识
2．框形符号 （1）常用框形符号及其含义
（2）框形符号的基本定义
框形符号是指用来表示电气元器件、设备等的组合及其功能，既 不给出设备或电气元器件的细节，也不反映它们之间的任何连接关系 的一种简单的图形符号。
方框符号除了采用方形图形外是否还采用其他图形？
一般 符号、 限定 符号、 符号 要素 的基 本概 念和 特征
电气识图基础知识机械与电气识图 (第三版)
第三章 电气识图基础知识
（1）一般符号用作限定符号
➢ 当一般符号用作限定符号时，一般符号为什么要缩 小绘制？
➢ 此时，它还具有一般符号的基本特征吗？
电气识图基础知识机械与电气识图 (第三版)
第三章 电气识图基础知识
（1）字母代码一般采用英文字母含义，国际通用性较强。 （2）字母代码容易被计算机识别，便于操作和使用。 （3）字母代码可以单独使用，也可以组合使用，但组合的方式必 须遵守一定的规则，从而构成单字母代码(主类代码)和双字母代码。

电子课件-《机械与电气识图(第三版)》-A04-1252 第五章 计算机绘图

电子课件-《机械与电气识图(第三版)》-A04-1252 第五章 计算机绘图
当命令窗口中的当前行提示为“命令：”时，表示当前处于命令 接收状态。通过键盘输入某一命令后按回车键或空格键，即可执行对 应的命令，而后AutoCAD会给出提示或弹出对话框，要求执行对应 的后续操作。
第五章 计算机绘图
2．命令的撤销与重复
按“Esc”键撤销当前正在执行的命令。重复执行某个命令时， 可以按Enter 键或空格键。
（2）指定文字的旋转角度
输入文字旋转角度，或按回车键使用默认角度0°，输入文字。
第五章 计算机绘图
（3）设置对正方式
在“指定文字的起点或 [对正（J）/样式（S）]：”提示信息后输 入J，可以设置文字的排列方式。此时命令行提示信息：
输入选项[对齐(A)/布满(F)/居中(C)/中间(M)/右对齐(R)/左上 (TL)/中上(TC)/右上(TR左下(BL)/中 下(BC)/右下(BR)]:
绝对直角坐标：（x，y）或（x，y，z） 相对直角坐标：（@x，y）或（@x，y，z） 绝对极坐标：（l<d） 相对极坐标：（@l<d）
2．长度和角度的输入 （1）长度
在命令行中输入数值或在屏幕上选取两点。
（2）角度
在命令行中输入角度。
第五章 计算机绘图
五、文件管理
1．创建新图形文件
选择“文件”→“新 建”命令，或单击“标 准”工具栏中“新建” 按钮，打开“选择样 板”对话框。
第五章 计算机绘图
一、绘制边长为30mm、40mm、50mm的直角三角形
➢ 单击“绘图工具栏”中的“直线 ”按钮（或在“绘图”下拉菜单 中单击“直线”命令），调用绘制直线的命令，系统提示： 命令：_line指定第一点：（用鼠标在屏幕上单击拾取一点）
➢ 指定下一点或[放弃（U）]：40（打开状态栏中的“正交 ”按钮， 沿水平方向向右移动鼠标，输入40，按回车键确认，绘制出一条长 为40mm的水平线）

电气识图基础知识机械与电气识图第三版课件

电气识图基础知识机械与电气识图第三版课件
详细描述
电气安装图是用图形符号和文字符号表示电气设备或装置在实际环境中的安装位置和尺寸的图。它包括所有的电 气设备、装置、电线、电缆等的实际位置和尺寸，以及它们之间的相互连接关系。电气安装图是进行电气设备安 装和维护的重要依据。
电气接线图
总结词
表示电气设备或装置的接线关系
详细描述
电气接线图是用图形符号和文字符号表示电气设备或装置的接线关系的图。它详细地表示了设备中各 个部分之间的连接关系，包括电线、电缆、插头、插座等。电气接线图是进行电气设备接线、检查和 维护的重要依据。源自THANKS感谢观看
电气平面图
总结词
表示电气设备的平面布置和配置
详细描述
电气平面图是用图形符号和文字符号表示电气设备的平面布 置和配置的图。它通常包括电气设备的布局、电线和电缆的 路径、以及各种设备和装置的位置。电气平面图是进行电气 设备布局设计和配置的重要依据。
04
CATALOGUE
电气识图的技巧与方法
电气识图的基本技巧
电气图的种类与特点
电气原理图
总结词
表示电气设备或装置的电路工作原理
详细描述
电气原理图是用图形符号和文字符号表示电气设备或装置的电路工作原理的图， 主要用于说明电气设备的动作原理和电路的工作流程。它通常不包括实际的位置 和尺寸信息，而是强调电路的功能和相互关系。
电气安装图
总结词
表示电气设备或装置的实际安装位置和尺寸
总结
接线图实例可以帮助学习者更好地了解控制柜内部的接线关系和接线要 求，掌握电气接线的技能。
平面图的实例分析
平面图实例
工厂配电平面图
分析
工厂配电平面图是表示工厂配电系统设备分布和连接关系的图纸，包括变压器、配电柜 、电动机等部分，通过平面图可以了解设备的分布情况和配电系统的整体结构。

2013年1080138-机械识图[第三版]习题册-部分参考答案与解析

2013年1080138-机械识图[第三版]习题册-部分参考答案与解析

附录习题册部分参考答案第一章制图基本规定三、尺寸标注2．找出图中尺寸注法的错误之处，并在另一图中正确注出。

第二章正投影作图一、三视图1．正投影与三视图。

（1）投射线图形（2）中心投影法平行投影法正投影法斜投影法（3）形状和大小度量性好作图方便、准确（4）反映实长真实性积聚为一点积聚性变短类似性（5）反映实形真实性积聚为一条直线积聚性变小、投影的形状与原来的形状类似类似性（6）正主视水平俯视侧左视（7）投影轴长度（左、右）宽度（前、后）高度（上、下）（8）基准俯视左视（9）长对正高平齐宽相等（10）左右上下左右前后前后上下2．略。

3．略。

4．用彩色笔描出线段AB、BC和平面P、Q在三视图中的投影，并填空（真实性、积聚性、类似性）。

（1）真实性积聚性积聚性；类似性类似性类似性；类似性类似性真实性；真实性积聚性真实性。

（2）类似性类似性积聚性；积聚性类似性类似性；类似性类似性类似性；类似性类似性真实性。

5．观察物体的三视图，在立体图中找出对应的物体，并填写对应的序号。

答：从左到右依次为：（2）（1）；（5）（6）；（4）（3）。

6．补图并填空。

（1）前、后（2）上、下7．根据轴测图画三视图（尺寸从轴测图中量取并取整数）。

（1）（2）8．根据两视图补画第三视图。

（1）（2）（3）（4）9．补画视图中的缺线。

（1）（2）（3）（4）二、基本体1．棱柱。

（1）（2）（3）（4）2．棱锥。

（1）（2）（3）（4）3．圆柱。

（1）（2）（3）（4）4．圆锥。

（1）（2）（3）（4）5．圆球。

（1）（2）选择正确的左视图（②）（3）（4）6.识读基本体三视图，写出基本体的名称（1）六棱柱（2）三棱柱（3）三棱柱（4）四棱台(5)圆柱(6)圆锥(7)圆台(8)圆球三、圆柱的截割与相贯1.分析两面视图，想象出截交线的形状，补画第三面视图。

（1）（2）（3）（4）2．根据两面视图，想象出相贯线的形状，补画第三面视图（1）（2）（3）（4）四、轴测图1．根据三视图，画正等轴测图（1）（2）2．根据两视图，画斜二测图。

基本电气图的识读 机械与电气识图(第三版)

基本电气图的识读 机械与电气识图(第三版)

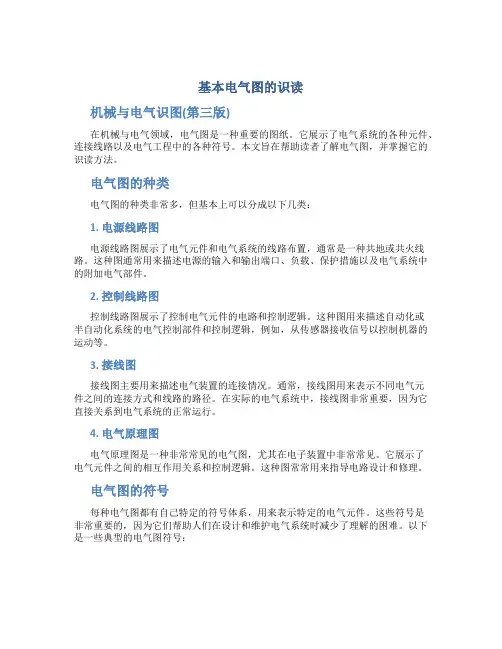

基本电气图的识读机械与电气识图(第三版)在机械与电气领域，电气图是一种重要的图纸。

它展示了电气系统的各种元件、连接线路以及电气工程中的各种符号。

本文旨在帮助读者了解电气图，并掌握它的识读方法。

电气图的种类电气图的种类非常多，但基本上可以分成以下几类：1. 电源线路图电源线路图展示了电气元件和电气系统的线路布置，通常是一种共地或共火线路。

这种图通常用来描述电源的输入和输出端口、负载、保护措施以及电气系统中的附加电气部件。

2. 控制线路图控制线路图展示了控制电气元件的电路和控制逻辑。

这种图用来描述自动化或半自动化系统的电气控制部件和控制逻辑，例如，从传感器接收信号以控制机器的运动等。

3. 接线图接线图主要用来描述电气装置的连接情况。

通常，接线图用来表示不同电气元件之间的连接方式和线路的路径。

在实际的电气系统中，接线图非常重要，因为它直接关系到电气系统的正常运行。

4. 电气原理图电气原理图是一种非常常见的电气图，尤其在电子装置中非常常见。

它展示了电气元件之间的相互作用关系和控制逻辑。

这种图常常用来指导电路设计和修理。

电气图的符号每种电气图都有自己特定的符号体系，用来表示特定的电气元件。

这些符号是非常重要的，因为它们帮助人们在设计和维护电气系统时减少了理解的困难。

以下是一些典型的电气图符号：1. 传感器符号传感器符号用来表示测量或检测电气系统中物理量的传感器装置。

例如，光电传感器，磁性传感器，压力传感器等。

2. 电源符号电源符号用来表示电源元件，例如电池，发电机，逆变器等。

3. 信号符号信号符号用来标示电气系统的数字或模拟信号，例如控制系统中的输入信号和输出信号。

4. 开关符号开关符号用来标示各种电气开关元件，例如手动开关，自动开关，压力开关等。

5. 电气元件符号电气元件符号用来标示一系列的电气元件，例如电容器，电感器，电阻器等。

电气图的识读方法在掌握了电气图的各种符号后，识读电气图就是一个简单的过程。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第五章 计算机绘图
四、数据的输入方法
1．点的坐标输入
绝对直角坐标：（x，y）或（x，y，z） 相对直角坐标：（@x，y）或（@x，y，z）
绝对极坐标：（l<d）
相对极坐标：（@l<d）
2．长度和角度的输入
（1）长度
在命令行中输入数值或在屏幕上选取两点。
（2）角度
在命令行中输入角度。
第五章 计算机绘图
1．图层
图层可被想象成一张没有厚度的透明图纸，用户可给每一个图 层指定所用的线型、颜色，并将具有相同线型和颜色的对象放在同
一图层。
第五章 计算机绘图
2．设置图层
（1）“图层特性管理器”对话框的组成
第五章 计算机绘图
（2）创建新图层
第五章 计算机绘图
（3） 设置图层颜色
第五章 计算机绘图
（4）使用与管理线型 1）加载线型
选择“文件”菜单 →“关闭”命令（CLOSE），或单击绘图窗口
中的“关闭”按钮，可以关闭当前图形文件。如果当前图形没有存盘，
系统将弹出 AutoCAD 警告对话框，询问是否保存文件。
第五章 计算机绘图
一、绘制边长为30mm、40mm、50mm的直角三角形
单击“绘图工具栏”中的“直线 ”按钮（或在“绘图”下拉菜单 中单击“直线”命令），调用绘制直线的命令，系统提示：
础”“三维建模”和“AutoCAD经典”等工作空间。可通 过界面右下方的“切换工作空
间”按钮来切换工作空间。
第五章 计算机绘图
2．AutoCAD 2013的经典界面
第五章 计算机绘图
（1）菜单浏览器
第五章 计算机绘图
（2）标题栏
标题栏位于应用程序窗口的最 上面，用于显示当前正在运行的程
序名及文件名等信息。
绘制密封板平面图
第五章 计算机绘图
§5—3 用AutoCAD 绘制零件图
一、文字
在AutoCAD绘图中，如何绘制文字对象的？
1．单行文字
可以使用单行文字创建一行或多行文字，其中，每行文字都是独
立的对象，可对其进行重定位、格式调整或其他修改。
第五章 计算机绘图
单击“绘图”菜单→“文字”→“单行文字”命令，命令行提示： 命令:DTEXT 当前文字样式:“标注样式”文字高度:4.0000 指定文字的起点或[对正(J)/样式(S)]: 注释性:是
命令：_line指定第一点：（用鼠标在屏幕上单击拾取一点） 指定下一点或[放弃（U）]：40（打开状态栏中的“正交 ”按钮， 沿水平方向向右移动鼠标，输入40，按回车键确认，绘制出一条长 为40mm的水平线） 指定下一点或[放弃（U）]：30（沿垂直方向向上移动鼠标，输入 30，按回车键确认便绘制出一条长为30mm的垂直线） 指定下一点或[闭合（C）/放弃（U）]：c（按回车键确认，垂直线 的终点自动与水平线的起点连接起来，构成封闭的三角形）
指定文字的旋转角度<0>:
（1）指定文字的起点
默认情况下，通过指定单行文字行基线的起点位置创建文字。
（2）指定文字的旋转角度
输入文字旋转角度，或按回车键使用默认角度0°，输入文字。
第五章 计算机绘图
（3）设置对正方式
在“指定文字的起点或 [对正（J）/样式（S）]：”提示信息后输
入J，可以设置文字的排列方式。此时命令行提示信息：
（3）主菜单栏与快捷菜单
菜单栏由“文件”“编辑”“视
图”等12项菜单组成，几乎包括了 CAD中全部的功能和命令。左图所示
为“格式”的下拉菜单。
第五章 计算机绘图
下拉菜单有如下特点：
菜单项后面有“…”省略号时，表示单击该选项后，会
打开一个对话框。 菜单项后面有黑色的小三角时，则表示该选项还有子菜 单。 有时菜单项为浅灰色，表示在当前条件下，这些命令不 能使用。
择文件”对话框。
第五章 计算机绘图
3．保存图形文件
选择“文件”菜单 →“保
存 ” 命 令 （ QSAVE ） ，
或在“标准”工具栏中单 击“保存”按钮，以当前
使用的文件名保存图形。
选择“文件” → “另存 为”命令（ SAVEAS ），
将当前图形以新的名称保
存。
第五章 计算机绘图
4．关闭图形文件
1．调入命令的方式 （1）通过工具栏执行命令 （2）通过菜单执行命令 （3）通过命令行执行命令
当命令窗口中的当前行提示为“命令：”时，表示当前处于命令 接收状态。通过键盘输入某一命令后按回车键或空格键，即可执行对 应的命令，而后 AutoCAD 会给出提示或弹出对话框，要求执行对应 的后续操作。
第五章 计算机绘图
第五章 计算机绘图
§5 —1 AutoCAD 2013入门知识 §5 — 2 用AutoCAD 绘制平面图 §5 — 3 用AutoCAD绘制零件图 §5 — 4 用AutoCAD绘制电路图
第五章 计算机绘图
§5—1 AutoCAD 2013入门知识
一、AutoCAD 2013的启动
启动AutoCAD 2013的常用方法有以下两种： 用鼠标左键双击Windows桌面上的AutoCAD 2013快捷图标。
2）快捷键
在绘图区的 任意位置，按下 “ Shift ” 键 或 “ Ctrl ” 键 ， 再 单击鼠标右键， 打开快捷菜单。
到一个特殊点，操作后功能关闭。
1）工具栏
单击菜单栏中“工具”→“工具 栏”→“AutoCAD”→“对象捕捉” 打开“对象捕捉”工具栏。第五章 ຫໍສະໝຸດ 算机绘图（2）自动对象捕捉
自动对象捕捉就是当把光标放在一个对象上时，系统自动捕捉到对
第五章 计算机绘图
STEP1：绘制中心线
1．设置当前图层
2．绘制水平中心线 3．绘制垂直中心线
第五章 计算机绘图
4．绘制左右R5mm垂直中心线
第五章 计算机绘图
STEP2：绘制φ 25mm、φ 40mm两同心圆及R5mm半圆弧
1.设置当前层
2.绘制φ 25mm、φ 40mm两同心圆及R5mm圆
若干个小方框，这些小方框为对象的特征点，通常称为夹点。 夹点就是对象上的控制点，使用夹点功能，可以方便地对字体和
图形进行拉伸、移动、旋转、缩放以及镜像等操作。
第五章 计算机绘图
绘制密封板平面图
已知线段：密封板两端的凹槽直线、R5mm圆弧、中心的φ 25mm
圆及φ 40mm圆弧。
连接线段：密封板外轮廓直线。
第五章 计算机绘图
STEP3：绘制外形轮廓 1．绘制右上侧轮廓
3．绘制左侧轮廓线 2．绘制右下侧轮廓线
第五章 计算机绘图
STEP4：绘制两侧凹槽的平行轮廓线
第五章 计算机绘图
STEP5：修改图形 1．修剪多余的轮廓线
2.打断过长的直线
第五章 计算机绘图
3．拉伸水平中心线
STEP6：整理保存
完成密封板平面图的绘制，将该图保存。
第五章 计算机绘图
2）设置图层线型
第五章 计算机绘图
（5）设置图层线宽
创建图形样板
第五章 计算机绘图
需要显示线宽时，可通过单击“格式” → “线宽” 打开“线宽设置”对话框。通过“线宽设置”对话框， 可设置是否显示线宽。
第五章 计算机绘图
二、精确绘制图形
（1）用AutoCAD绘制图形时，能精确绘制水平或者垂直线吗？
第五章 计算机绘图
绘制长为40mm的水平线
绘制长为30mm的垂直线
闭合水平线与垂直线
第五章 计算机绘图
二、绘制半径为60mm的圆
单击“绘图工具栏”中的“圆 ”按钮（或在“绘图”下拉菜
单中单击“圆”→“圆心、半径（R）”命令），调用绘制圆
的命令，系统提示： 命令: _circle 指定圆的圆心或 [三点（3P）/两点（2P）/
第五章 计算机绘图
堆叠文字是一种垂直对齐的文字或分数，单击“堆 叠 ”按钮，可以创建堆叠文字。在使用时，需要分别输 入分子和分母，其间使用 / 、# 或 ^ 分隔，然后选择这一 部分文字，单击堆叠按钮。
3．使用文字控制符
%%C表示输入直径符号φ 。 %%P表示输入正负号符号±。
%%D表示输入角度值符号（°）。
单击“开始”按钮→“程序”→Autodesk → AutoCAD 2013-简
体中文（Simplified Chinese）→ 执行上述一种操作之后，系统启动AutoCAD 2013。
第五章 计算机绘图
二、AutoCAD 2013的工作界面
1．AutoCAD 2013工作界面切换
AutoCAD 2013为用户提供 了“草图与注释”“三维基
2．命令的撤销与重复
按“Esc”键撤销当前正在执行的命令。重复执行某个命令时， 可以按Enter 键或空格键。
3．取消已执行命令
使用“取消”命令，可以取消前面执行的一个或多个操作。 在 AutoCAD 2013 中，可无限进行取消操作，以观 察整个绘图过程。当用户取消一个或多个操作后，又想 重做这些操作，将图形恢复原来的效果时，可以使用 “标准”工具栏中的“重做”按钮。
五、文件管理
1．创建新图形文件
选择“文件”→“新
建 ”命 令，或单击 “标
准 ”工 具栏中 “新 建” 按钮，打开“选择样
板”对话框。
第五章 计算机绘图
2．打开图形文件
方法一：选择“文 件”菜单 →“打开”命 令（OPEN）；
方法二：在“标准”
工具栏中单击“打开” 按钮，可打开已有图形
文件，此时将打开“选
第五章 计算机绘图
二、尺寸标注
图样如何反映物体的实际大小？ AutoCAD 2013有一套完整的尺寸标注命令，使用这些命令可 以完成图纸中要求的尺寸标注。
