工程识图与电气CAD

工程识图与电气CAD

1.1.3 电气图规范
7 比例
比例是指图中图形与其实物相应Cl要ic素k t的o 线ad性d 尺Tit寸le之比。
表3 比 例
原值比
例
1:1
缩小比 例
1:2 1:5 1:2×10n 1:10×10n
1:10 1:5×10n
1:1.5×10n 1:3×10n 1:6×10n
1:2.5×10n 1:4×10n
简图是电气图的最主要表达形式，用以表达电气系统的原 理、结构等；系统图、电路图、接线图等都属于简图。 功能布局法
指元件或其部分在图上的布置使他们所表示的功能关系 易于理解的布局方法。 位置布局法
指元件在图上的位置反映其实际相对位置的布局方法。
1.1.2 电气图特点
2 电气元C件lick的t表o a示dd方T法itle
1.1.3 电气图规范
5 图线
图线类型
表2 几种常用图线形式
主要用途
粗实线
可见轮廓线
细实线 细波浪线 细双折线
尺寸线、尺寸界线、剖面线、 引出线
断裂处的边界线、视图和剖视 图的分界线
断裂处的边界线
细虚线
不可见轮廓线
细点画线 轴线、对称中心线
粗点画线 有特殊要求的表面表示线
细双点画线 假想投影轮廓线、中断线
《GB/T 7159系列字符国家标准》 《GB/T 4026-2004电气设备接线端子和特定导线线 端的识别及应用字母数字系统通则》
1.1.4 电气图形符号 1 1 图始形状符态号绘应制按。无电C压li、ck无to外a力dd作T用itl时e 的原
2
图形符号可根据图面布置的需要缩小或放大，但 各个符号之间及符号本身的比例应保持不变，同

建筑电气工程图基本知识及识图

建筑电气工程图基本知识及识图

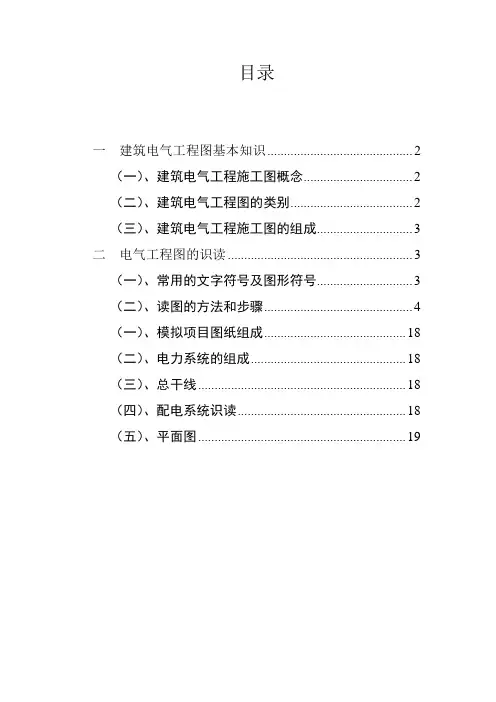

目录一建筑电气工程图基本知识 (2)（一）、建筑电气工程施工图概念 (2)（二）、建筑电气工程图的类别 (2)（三）、建筑电气工程施工图的组成 (3)二电气工程图的识读 (4)（一）、常用的文字符号及图形符号 (4)（二）、读图的方法和步骤 (6)（一）、模拟项目图纸组成 (20)（二）、电力系统的组成 (20)（三）、总干线 (20)（四）、配电系统识读 (20)（五）、平面图 (21)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。

电气工程图的特点（1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。

（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。

（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。

（二）、建筑电气工程图的类别1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。

系统图包括供配电系统图（强电系统图）、弱电系统图。

供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。

强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。

弱电系统图是表示元器件的连接关系。

包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。

2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。

电气CAD制图与识图1-4(2007)

电气CAD制图与识图1-4(2007)

第四节 电气图标准


一、电气图标准
电气制图标准 电气图形符号标准 项目代号、文字符号和其他标准

二、电气图标准的特点 三、与电气图有关的一些其他标准
第五节 电气制图的一般规则

一、图纸的幅面和分区 1、图面的构成及幅面尺寸 2、标题栏和明细栏 3、图号 4、图幅分区
6) 等效电路图 图1-11就属于这种图。 7）功能表图 图12-2属于这种图。 8）顺序表图 计数器状态图属于这种图。 9）时序图 图1-12属于这种图。 10）电路图 图1-6属于这种图。
第二节 电气图的分类


三、位置类图
1) 总平面图 2）安装图 3）安装简图 4) 装配图 5）布置图

第一节 信息、媒体和电气图
三、信息流与电气图种类
表示电气系统、装置和设备的功能、特性及内部 关系的电气图，在许多情况下可以根据信息流 运动状况来描述，以图示变压器工作系统为例。 这一系统由电源、开关Q、控制装置C、变压器T 构成。这一系统中，Q、T、C之间存在以下关系， 见图1-2：
第一节 信息、媒体和电气图
第三节 电气图的一般特点


一、简图是电气图的主要表达形式
ቤተ መጻሕፍቲ ባይዱ
图1-16（a）是某35KV简易变电所的断面布置图。 如果仅仅为了表示这一变电所的电气设备构成及其连接关系，则可 绘制成1-16（b）所示的电气系统图。该图具有以下特点： 1）各种电气设备和导线用图形符号表示，而不用具体的外形结构 表示； 2）各设备符号旁标注了代表该种设备的文字符号； 3）按功能和电流流向表示各电气设备的连接关系和相互位置； 4）没有尺寸标注。 类似于图1-16（b）的图称为简图。简图是用图形符号、带注释的围 框或简化外形表示系统或设备中各组成部分之间相互关系及连接关 系的一种图。 注意：简图并不是简略的图，而是一种术语。

建筑电气工程图基本知识及识图

建筑电气工程图基本知识及识图

目录一建筑电气工程图基本知识 (1)（一）、建筑电气工程施工图概念 (1)（二)、建筑电气工程图的类别 (2)（三)、建筑电气工程施工图的组成 (2)二电气工程图的识读 (2)(一)、常用的文字符号及图形符号 (2)（二）、读图的方法和步骤 (4)（一）、模拟项目图纸组成 (5)(二）、电力系统的组成 (5)（三）、总干线 (5)(四）、配电系统识读 (5)(五）、平面图 (6)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。

电气工程图的特点（1)建筑电气图大多是采用统一的图形符号并加注文字符号绘制的.（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。

（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制.（二）、建筑电气工程图的类别1、系统图:用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来,主要表示整个工程或某一项目的供电方案和方式,也可以表示某一装置各部分的关系。

系统图包括供配电系统图（强电系统图）、弱电系统图。

供配电系统图（强电系统图)是表示供电方式、供电回路、电压等级及进户方式;标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。

强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。

弱电系统图是表示元器件的连接关系。

包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图.2、平面图:是用设备、器具的图形符号和敷设的导线(电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。

是表示装置、器具、线路具体平面位置的图纸。

电气工程图识图

电气工程图识图

2 图例中的文字符号 电气工程图纸为了能清楚地表达线路的性质、规格、
数量、功率、敷设方法、敷设部位等内容;常常用大量的文 字符号进行标注 在图纸中要掌握好用电设备、配电设备、
线路、灯具等的标注形式，是读图的关键。
1线路的文字标注 基本格式：ab-c×d-e-f 式中：
a—回路编号 b—导线或电缆型号 c—导线根数或电缆的线芯数 d—每根导线标称截面积mm2 e—线路敷设方式（见表1 4） f—线路敷设部位（见表1.4） 例：WL1—BV（3×2.5）-SC15-WC WL1为照明支线第1回路;铜芯聚氯乙烯绝缘导线3根2.5mm2， 穿管径为15mm的焊接钢管敷设，在墙内暗敷设
标题栏：位于图纸的右下角;其作用相 当于厂家的商标 设备的铭牌等；
会签栏：位于图纸的左上角，其作用 是在图纸会审时供各相关专业设计人员签 名和填写日期使用。
标题栏与会签栏的形式如图1 2所示。
a标题栏
b会签栏 图1 2 图标
• 三图线
• 图纸上的各种线条;根据用途的不同分为 以下几种，见表1 2所示
4灯具的文字标注基本格式：
abcdLf e
式中： a—同一房间内同型号灯具个数 b—灯具型号或代号见表 c—灯具内光源的个数 d—每个光源的额定功率W L—光源的种类（见表） e—安装高度m f—安装方式（见表）
序号 1 2 3 4
常用灯具的代号表
灯具名称 代号 序号 灯具名称
荧光灯
Y
5
普通吊灯
一般线路、控制线路 事故照明线、电气暗敷线、屏蔽线、
机械连线 控制线、信号线、边界线 36以下线路、辅助围框线
母线 软电线、尺寸线
避雷线 接地线 中性线（零线） 保护线 电话线

建筑电气工程图基本知识及识图

建筑电气工程图基本知识及识图

目录一建筑电气工程图基本知识 (2)（一）、建筑电气工程施工图概念 (2)（二）、建筑电气工程图的类别 (2)（三）、建筑电气工程施工图的组成 (3)二电气工程图的识读 (3)（一）、常用的文字符号及图形符号 (3)（二）、读图的方法和步骤 (4)（一）、模拟项目图纸组成 (18)（二）、电力系统的组成 (18)（三）、总干线 (18)（四）、配电系统识读 (18)（五）、平面图 (19)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。

电气工程图的特点（1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。

（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。

（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。

（二）、建筑电气工程图的类别1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。

系统图包括供配电系统图（强电系统图）、弱电系统图。

供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。

强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。

弱电系统图是表示元器件的连接关系。

包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。

2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。

工程识图与电气CAD 全套课件

工程识图与电气CAD 全套课件
步骤2：绘制元器件图块
（4）断路器跳闸线圈的绘制 用“矩形”命令，绘制4.5×6的矩形。 用“直线”命令，在矩形下边中点，画3.5长的垂线段。 用“偏移”命令，左右偏移2，删除原线。保存成块。如下 图。
5.4 绘图实例2：10kV线路过电流保工程护识图与电气CAD 原理接线图
步骤2：绘制元器件图块 （5）信号继电器的绘制 在断路器跳闸线圈基础上，用“直线”命令，绘制长为2.5、 3.5、3.5的三条连续水平直线。 用“旋转”命令，将第二条旋转20°，并移动到矩形上边上。 用“直线”命令，绘制长为2的水平线和长为3的垂直线。 用“矩形”命令，在矩形左下角绘制一个2×3的矩形。保 存为图块。如下图。
步骤3：绘制元器件图块 （4）双绕组变压器的绘制 打开“圆”命令，绘制半径为3.5的圆。 打开“正交”模式，用“复制”命令，完成交叉摆放。 保存为图块。如下图。
5.3 绘图实例1：水电站电气主接线工图程识图与电气CAD
步骤3：绘制元器件图块 （5）熔断器的绘制 用“直线”命令，绘制长为2.5、7、10的三条连续垂直线。 用“旋转”命令，将第二条旋转20°。 用“直线”命令，绘制长为1.5的水平线段，移动到第一条 线端点。 使用“矩形”命令绘制一个2.5×7的矩形，移动到第三条直 线上。保存为图块。如下图。
5.3 绘图实例1：水电站电气主接线工图程识图与电气CAD
步骤3：绘制元器件图块 （6）发电机的绘制 打开“圆”命令，绘制半径为3.5的圆。 使用“多行文字”命令，输入文字“G”“~”。 保存为图块。如下图。
5.3 绘图实例1：水电站电气主接线工图程识图与电气CAD
步骤4：绘制水电站主接线图
“绘图层”置为当前层，插入新 建的各元件块，用“移动”“直 线”“图案填充”“旋转”“修 剪”等命令，完成各元件的摆放 和接线。如右图。

电气CAD实用教程电气接线图的识绘

电气CAD实用教程电气接线图的识绘
热继电器电磁线圈 熔断器式断路器
请同学们自行绘制本项目新增元器件,其它元器件在前面 项目已经练过。
④ 接线图绘制
• 第一区图线绘制
插入熔断式断路 器
插入电流互感 器
注意:插入元件时先插入一个到指定位置,调 整该元件大小,再复制得到其余地
画线路延长线, 插入断路器
• 第二区图线绘制
• 第三区图线绘制
项目五 电气接线图地识绘
知识目地
一．了解电气接线图地特点 二．掌握电气接线图地布局与规划 三．熟悉电气接线图项目,端子与导线地表示方法 四．掌握供配电系统常用元器件绘制 五．掌握有装订线A三图幅画法 六．掌握表格地设计与绘制方法 七．了解AutoCAD系统表格添加方法
项目任务
完成下列典型地三个电力工程供配电系统接线图,本项目要求 运用绘图工具,根据接线图地特点合理分布与绘制接线图,合理设计 表格,并通过绘图形成供配电系统接线图地概念。 低压配电系统主接线图 某变电站主接线图 动力配电柜电气接线图
在电气图地绘制,在元器件较多,线路比较繁杂,不便于就近 标识,或者标识内容较多时,经常采用添加单独列表地形式来给 出设备或元器件地名称,型号或运行与工作状态与条件等信息。
如果该类表格规范符合AutoCAD系统提供地表格形式,就可以 通过执行"表格"命令来直接添加,而不必采用本节项目地方法自己 绘制了。
② 绘制A三图幅
将"零"图层置为当前图层,按前面所讲地电气图规范图幅尺寸地规 定,绘制A三规格（四二零×二九七）无装订图框,标题栏如下所示:
③ 绘制控制元器件图块
请大家根据 前面学与练地 方法,完成这些 元器件块地绘 制。
④ 绘制电气主接线图 变压器高压侧线绘制

电力系统电气识图

电力系统电气识图

独立
采用接零保护
TN-C系统 电源端中性点直接接地，中性线 三相负荷基本平衡的
与保护线合为一根导线PEN，用电 工业企业建筑
T
设备的金属外壳与PEN线相连接
N
系 统
TN-S系统 电源中性点直接接地，中性线与 保护线分别设置，用电设备的金 属外壳与保护线PE相连接
用于一般民用建筑以 及施工现场的供电
TN-C-S系 电源中性点直接接地，中性线与 在民用建筑中广泛采
QS2 QS3
QS4 QS5
1STS
车间变电所 380/220
2STS
3STS
1QF L1
进
QS！
线
断
路
器 2QF L5
6-10千伏
QS8
环 状 式 网 络
L2
QS2 QS3
隔离开关
L3
QS4
1STS L4 2STS
QS7 QS6
QS5
3STS 低压用户
4STS
电中 气型 主工 接厂 线高 图压
架 空
输
电
线
高压架空线
杆距
新建工程
铝芯橡胶 绝缘电线
1
铝铰线
TN—S（三相五线制：中性 线与保护接地线分开）
新建工程
10KV地下电缆敷设平面图
1
10KV架空 线引下
电缆终端接头
电缆转弯半径 10KV变电所
电缆中间接头
电缆松弛长度0.5～2m （防止热胀冷缩）
电缆终端接头
含原理图、平面图，以平面图为主。表示建筑物内动力、 照明设备与线路平面布置的电气工程图纸。含：动力与照明 线路、设备、的安装位置和接线。
无重复接地 有重复接地

电力工程识图与制图

电力工程识图与制图


（二）识读管路安装图的方法与步骤 （1）看标题栏和管路系统图 （2）分析图形 （3）分析尺寸 （4）看图总结


第二节 设备安装图
一、概述 （一）设备安装图的作用与基本要求 设备安装图用以指导在厂房内或基础上进行设备的安装工 作，是设备安装工程的重要技术文件 设备安装图的基本要求是：正确、合理地表明各种设备安 装在厂房内或基础上的方向与位置，以及各设备之间相互 位置关系




3、单线管路轴测图 4、单线管路展开图 二、管路安装图的识读 （一）识读管路安装图的投影理论基础 1、平行位置直线段的投影特征 平行位置直线段的投影特征是：一投影为倾斜于轴的直线段， 且反映实长，另两个投影为平行于相应轴的直线 段，比实 长短 2、垂直位置直线段的投影特征 垂直投影面上的投影积聚为一点，另两个投影为平行于同一 轴线的直线段，且反映实长 3、一般位置直线段的投影特征 三个投影都与轴倾斜，且都不直接反映实长，比实长短



（二）、设备安装图的内容 （1）根据房屋建筑图的有关规定，采用必要的视图，将安 装设备的厂房表达出来，并标注设备安装所需的相关尺寸 （2）表明设备安装的方位与位置 （3）标注各种设备的安装定位尺寸 （三）设备安装图的识读方法与步骤 （1）看标题栏，进行概况了解 （2）分析视图，了解表达方法及其作用 （3）分析安装设备的厂房 （4）分析各设备的安装位置及连通情况
（
导线的一般符号
（
三根导线
（
根导线 （ 三相带中性线的交流电路
芯控制电缆
（ ）屏蔽导线
（
电力电缆
电气图中导线的一般表示方法

电力工程识图与绘画

电力工程识图与绘画

• • • • • • • • •
3、正投影的基本投影特性 （1）真实性 （2）积聚性 （3）类似性 二、三视图的形成及其关系规律 1、视图的基本概念：用正投影法绘制出物体的图形 2、三视图的形成原因 （1）一个视图 一个视图只能反映物体两个方向的尺度，而物体具有长、 宽、高三个方向的尺度，因此，一个视图不能反映物体的 形状和大小 • （2）两个视图 • 两个视图可以反映物体的形状和大小，但有时不能唯一确 定
（
导线的一般符号
（
三根导线
（
根导线 （ 三相带中性线的交流电路
芯控制电缆
（ ）屏蔽导线
（
电力电缆
电气图中导线的一般表示方法
• 4、注释、详图和技术数据的表示方法 • （1）注释。当含义不便于用图示形式表达清楚时，可在图 上采用注释。 • （2）技术数据的表示方法。当需要在电气工程图上表示出 元件的技术数据时，通常采用以下方法： • 1）标注在图形符号旁 • 2）标注在图形符号内 • 3）以表格的形式给出 • 二、电气符号 • 电气符号包括图形符号、文字符号和回路标号三种 • 1、图形符号：通常用于图样或其他文件以表示一个设备或 概念的图形、标记或字符。 • 2、文字符号：文字符号是用来表示电气设备、装置和元器 件种类的字母代码和功能字母代码。
• • • • •
四、图线 1、图线、线素、线段的定义 （1）图线：起点和终点间以任意方式连接的一种几何图形， （2）线素：不连续的独立部分 （3）线段：一个或以上不同线素组成一段连续的或不连续 的图线 • 2、线型
实线 虚线 间隔划线 点划线 双点划线 点线
基本线型
• • • • • •
3、图线的画法 （1）间隙：两条平行线之间的最小间隙不得小于0.7mm （2）相交 五、尺寸标注 1、基本规则 （1）机件的真实大小应以图样上所标注的尺寸数值为依据， 与图形大小及绘图的准确度无关 • （2）图样中标注的尺寸以mm为单位时，不需要标注计量 单位的代号或名称 • （3）机件的每一尺寸，一般只标注一次，并应标注在反映 该结构最清晰的图形上。 • （4）图样中所标注的尺寸，为该图样所示机件的最后完工 的尺寸。

电气图纸的识图方法和制图规范

电气图纸的识图方法和制图规范

三、电气图的识图方法
<一>. 熟悉电气图例符号，弄清图例、符号所代表的内容。
电气符号主要包括: • 文字符号 • 图形符号 • 回路标号
1.文字符号 电气技术文字符号在电气图中一般标注在电气设备、装置和
元器件图形符号上或者其近旁，以表明设备、装置和元器件的名 称、功能、状态和特征。 • 表示电气设备、装置和电气元件的种类名称 如：“R”——表示电阻器类，“S”表示开关选择器类等 • 表示电气设备、装置和电气元件的功能、状态和特征 如：“启动（START）”—ST，“停止（STOP）—STP,”
暗敷设在墙内
WC
沿天棚或顶板面敷设 CE
暗敷设在屋面或顶板内 CC
吊顶内敷设
SCE
地板或地面下敷设
F
图3.3 常见标注符号
配电线路标注
例： DL2-YJV22-0.6/1kV-2（3×120+2×70）SC80-WS3.5
该配电线路编号为DL2（动力配电线路），线路型号为交联聚乙烯绝缘、聚氯 乙烯内护层、双钢带铠装、聚氯乙烯外护套铜芯电力电缆，额定电压0.6/1kV， 回路包含两条并联电缆，每条电缆包含3条截面面积为120mm2 的相线，1条 截面面积为70mm2 的N线和1条截面面积为70mm2 的PE线，采用穿焊接钢管 沿墙面敷设方式，焊接钢管直径为80mm，线路安装高度距地面3.5m。
“2TV’’的 回路标号用621～629等。
(4)某些特定的交流回路(如母线电流差动保护公共回路、绝缘监察电压表的公 共回路等)给予专用的标号组。
<二>. 针对一套电气施工图，一般应先按以下顺序阅读，然后再对某 部分内容进行重点识读
1.看系统图 了解系统基本组成，主要电气设备、元件之间的连接关系以及它们的 规格、型号、参数等，掌握该系统的组成概况。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

• （3）三投影与三视图 • 为正确无误地反映物体的形态和大小，往往需要用三个视图 来表达
•
第四节、基本几何体的投影
• 一、棱柱体 • 凡底面互相平行、各棱互相平行且与底面垂直的形体叫棱柱 体 • 二、棱锥体 • 棱锥体底面为多边形、各棱汇交于一点 • 三、圆柱体 • 圆柱体的表面由圆柱面和上、下底面所组成。 • 四、圆锥体 • 圆锥体表面由圆锥面和底平面组成
• • • • • • • • •
3、正投影的基本投影特性 （1）真实性 （2）积聚性 （3）类似性 二、三视图的形成及其关系规律 1、视图的基本概念：用正投影法绘制出物体的图形 2、三视图的形成原因 （1）一个视图 一个视图只能反映物体两个方向的尺度，而物体具有长、 宽、高三个方向的尺度，因此，一个视图不能反映物体的 形状和大小 • （2）两个视图 • 两个视图可以反映物体的形状和大小，但有时不能唯一确 定
• 选择向视图表示时，国家标准规定，只允许从以下两种表 达式中选择一种： • （1）在向视图的上方标注，在相应视图的附近用箭头指明 方向 • （2）在视图下方（或上方）标注图名 • 三、局部视图 • （一）局部视图的画法、标注及配置 • 1、画法：用波浪线（或折断线）表示局部范围，当所表达 的局部结构的外轮廓呈封闭状时，波浪线可省略不画 • 2、标注：一般在局部视图上方用大写拉丁字母标出局部视 图的名称，在相应的视图附近用箭头指明投射方向，并注 上相同的字母。 • 四、斜视图
全剖视图
• 2、半剖视图 • 当物体具有对称平面时，向垂直于对称平面的投影面投射 所得的图形、可以对称中心为界，一半画成剖视图，另一 半画成视图
半剖视图
第二篇 电力安装图
•
• • • • • • • • • •
第一章、电力安装图 第一节管路安装图
一、管路安装图的基本知识 （一）管路安装图的作用与内容 1、管路安装图的作用 管路安装图是用于指导管路施工和管路安装的图样，电力 工程一种重要的技术文件 2、管路安装图的一般内容 （1）一组视图 （2）足够的尺寸 （二）管路安装图的种类 1、双线管路安装图 2、单线管路安装图
• 五、球体 • 圆球面可以看成是一圆母线绕其直径回转而成，回转轴可 为任意方向的直径
•
第二章、机件的表达方法 第一节、视图
• 一、基本视图 • （一）基本投影面 • 设在原有的三个投影面的基础上，再增加相对应的三个投 影面，即前面、顶面、左侧面而形成一个正六面体，这六 个投影面统称为基本投影面 • （二）基本视图 • 物体向基本投影面投射所得的视图，称为基本视图
• • • •
2、标注尺寸的要素 （1）尺寸界线 （2）尺寸线 （3）尺寸数字
尺寸界线 尺寸数字 尺寸线及箭头
•
• • • • • •
第二节、绘图的基本技能
一、等分 1、线段等分 2、圆周等分和作正多边形 二、斜度与锥度 1、斜度 斜度是指一直线对另一直线的倾角程度
• • • •
2、锥度 锥度是指正圆锥的底圆直径与圆锥之比 三、圆弧连接 指用圆弧去光滑连接相邻直线或圆弧的一种作图方法
电力工程识绘图
第一篇 机 械 制 图

•
第一章识、绘图基本知识
第一节、机械制图的一般规定
• 一、图纸幅面及格式 • 图纸的幅面尺寸
幅面代号 × × × × × ×
图纸的基本幅面尺寸
• • • • • • •
• 系列 3、标注方法 三、字体 基本要求 （1）在图样中书写的汉字、数字和字母，都必须做到“字 体工整、笔画清楚、间隔均匀、排列整齐” （2）字体高度公称尺寸系系列为：1.8、2.5、3.5、5、7、 10、14、20mm （3）汉字应写成仿宋体 （4）字母的数字分A型和B型 （5）字母的数字可写成斜体和直体。
顶面
左侧面 前立面
基本投影面
仰视图
右视图
主视图
左视图
后视图
俯视图
基本视图
• （三）、基本视图的选择 • 1、主视图的选择 • 以表示物体信息量最多的那个视图作为主视图，通常是物 体的工作位置或加工位置与安装位置 • 2、其他视图的选择 • （1）在明确表示物体的前提下，使视图数量最少 • （2）尽量避免使用物体的轮廓及棱线 • （3）避免不能必要的细节重复 • 二、向视图 • 向视图是可以自由配置的视图。 • 向视图和基本视图的相同之处是投射方向是某个基本面投 影方向，它们的区别是不按基本视图配置关系配置，可以 自由配置在合适的地方。
• 第三节、正投影与三视图 • 一、投影概念及投影法的分类 • （1）投影概念 • （1）投影法：投射线通过物体，向选定的面投射，并在该 面上得到图形的方法 • （2）投影：根据投影法所得到的图形 • 2、投影法的分类 • （1）中心投影法
• 中心投影法如下图
中心投影法
• （2）平行投影法
平行投影法
• 当物体具有倾斜结构时，在基本视图上不能反映其真实形 状，这时可设置一个与倾斜面平行且与某一基本面投影垂 直的辅助投影面，然后将倾斜结构向辅助投影面投射，便 可获得倾斜结构真实形状的视图
•
第二节、剖视图
• 一、概述 • （一）剖视图的概念 • 假想用剖切开物体，将处在观察者和剖切面之间的部分移 去，而将其余部分向投影面投影所得的图形，称为剖视图 • （二）剖视图的种类 • 1、全剖视图 • 用剖切面完全地剖开物体所得的剖视图，称为全剖视图
• • • • •
四、图线 1、图线、线素、线段的定义 （1）图线：起点和终点间以任意方式连接的一种几何图形， （2）线素：不连续的独立部分 （3）线段：一个或以上不同线素组成一段连续的或不连续 的图线 • 2、线型
实线 虚线 间隔划线 点划线 双点划线 点线
基本线型
• • • • • •
3、图线的画法 （1）间隙：两条平行线之间的最小间隙不得小于0.7mm （2）相交 五、尺寸标注 1、基本规则 （1）机件的真实大小应以图样上所标注的尺寸数值为依据， 与图形大小及绘图的准确度无关 • （2）图样中标注的尺寸以mm为单位时，不需要标注计量 单位的代号或名称 • （3）机件的每一尺寸，一般只标注一次，并应标注在反映 该结构最清晰的图形上。 • （4）图样中所标注的尺寸，为该图样所示机件的最后完工 的尺寸。
