接地系统技术交底

一、工程名称：________________________二、施工单位：________________________三、施工部位：________________________四、施工内容：接地线安装五、交底时间：________________________六、交底人：________________________七、接受交底人员：_______________________八、一、安全注意事项1. 施工人员必须经过专业培训，掌握接地线安装的基本知识和操作技能。

2. 施工现场应设立明显的警示标志，禁止非施工人员进入。

3. 施工人员必须佩戴安全帽、防护眼镜、手套等个人防护用品。

4. 施工过程中，注意观察周围环境，确保施工安全。

5. 施工人员必须遵守现场安全操作规程，严禁违章作业。

九、二、施工准备1. 施工前，对施工人员进行安全教育和培训，提高安全意识。

2. 检查施工工具、设备是否完好，如有损坏及时更换。

3. 检查接地线材料是否合格，符合国家标准。

4. 检查施工现场的接地系统是否完善，确保接地效果。

十、三、施工步骤1. 根据设计图纸，确定接地线的布置位置。

2. 挖设接地沟，沟宽、深应符合设计要求。

3. 在接地沟底部铺设接地网，接地网应与接地极焊接牢固。

4. 将接地线与接地网焊接，焊接部位应防腐处理。

5. 将接地线引出地面，设置接地标志。

6. 对接地线进行测试，确保接地效果。

十一、四、注意事项1. 施工过程中，注意保护地下管线、电缆等设施，避免损坏。

2. 施工现场应保持整洁，施工垃圾及时清理。

3. 施工过程中，注意施工人员的安全，避免发生意外事故。

4. 施工完成后，对施工现场进行清理，确保施工质量。

十二、五、验收标准1. 接地线布置合理，符合设计要求。

2. 接地线焊接牢固，防腐处理到位。

3. 接地线电阻值符合国家标准。

4. 施工现场整洁，无安全隐患。

十三、六、总结本次接地线安装安全技术交底，旨在提高施工人员的安全意识和操作技能，确保接地线安装工程顺利进行。

防雷接地工程技术交底一、项目背景防雷接地工程是建造工程中非常重要的一项技术工程，旨在保护建造物及其设备免受雷电侵害，确保人身和财产的安全。

本次技术交底旨在详细介绍防雷接地工程的相关知识和施工要求，确保施工人员能够准确理解并按照规范进行工程施工。

二、工程概述防雷接地工程是指通过合理布置接地装置，将建造物的金属构件与地下土壤形成良好的接地连接，以达到防雷的目的。

接地装置包括接地体、接地极、接地网等。

三、工程要求1. 设计要求：(1) 根据建造物的高度、用途和周围环境等因素，合理确定接地装置的类型和数量。

(2) 接地装置应符合国家相关规范和标准的要求，确保接地电阻满足设计要求。

(3) 接地装置的材料应具有良好的导电性能和耐腐蚀性能，确保长期可靠使用。

2. 施工要求：(1) 施工前，施工人员应子细阅读设计图纸和相关规范，确保理解设计要求。

(2) 施工现场应保持整洁，防止杂物和灰尘进入接地装置。

(3) 接地装置的安装位置和深度应符合设计要求，确保与建造物金属构件的接触良好。

(4) 接地装置的接地体应埋设在湿润的土壤中，避免干燥或者石质土壤。

(5) 接地体的埋设深度应符合设计要求，普通不低于1.5米。

(6) 接地体的埋设方式应采用冲压或者钻孔方式，确保接地体与土壤的密切接触。

(7) 接地极的安装应坚固可靠，接地极与接地体之间的连接应紧固可靠，确保接触电阻不超过规定值。

(8) 接地网的布置应均匀、密集，接地网与接地体之间的连接应坚固可靠。

(9) 施工完成后，应进行接地电阻测试，确保接地电阻满足设计要求。

四、安全措施1. 施工人员应佩戴符合要求的个人防护装备，包括安全帽、防静电服、绝缘手套等。

2. 施工现场应设置明显的安全警示标志，禁止未经许可的人员进入施工区域。

3. 施工人员应严格按照作业规程操作，禁止违章操作和私自更改设计方案。

4. 施工人员应熟悉和掌握相关应急救援措施，确保在发生意外情况时能够及时处理。

五、质量验收1. 施工完成后，应进行接地电阻测试，测试结果应符合设计要求。

接地工程技术交底一、任务背景为了确保电气设备的安全运行和人身安全，接地工程是非常重要的一项工作。

接地工程技术交底是指在工程施工过程中，施工单位向施工人员详细介绍接地工程的技术要求、施工方法和注意事项，以确保施工人员能够正确、安全地进行接地工程施工。

二、技术要求1. 接地电阻要求：根据国家标准，接地电阻应符合以下要求：- 低压电网：不大于4Ω；- 高压电网：不大于10Ω。

2. 接地材料要求：- 接地极：使用优质的铜材料，直径不小于20mm，长度不小于2m；- 接地线：使用优质的铜线，截面积应根据实际情况合理选择，不小于25mm²。

3. 接地装置要求：- 接地网：根据实际情况设置合理的接地网，确保接地电阻符合要求；- 接地体：接地体应埋设在地下，埋深不小于0.8m，与地表的距离不小于0.5m；- 接地极：接地极应垂直埋设，埋深不小于0.6m，与地表的距离不小于0.3m；- 接地线：接地线应埋设在地下，埋深不小于0.6m，与地表的距离不小于0.3m；- 接地装置的布置应符合设计要求，保证接地装置的可靠性。

4. 施工方法：- 接地极的埋设：根据设计要求，在接地极的位置挖掘合适的孔洞，将接地极垂直埋设其中，并用土壤填充孔洞，确保接地极与土壤紧密接触；- 接地线的埋设：根据设计要求，在接地线的位置挖掘合适的沟槽，将接地线水平埋设其中，并用土壤填充沟槽，确保接地线与土壤紧密接触；- 接地装置的连接：接地极、接地线和接地网之间的连接应采用可靠的连接方式，确保连接处的接触良好；- 接地装置的检测：施工完成后，应进行接地装置的检测，包括接地电阻的测量和接地装置的可靠性检测。

5. 安全注意事项：- 施工人员必须穿戴符合要求的个人防护装备，包括安全帽、安全鞋、绝缘手套等；- 施工人员必须熟悉接地工程的施工要求和操作规程，严禁违章操作；- 施工现场应设置明显的警示标志，确保施工区域的安全；- 施工过程中应注意防雷措施，确保施工人员的人身安全。

筏板基础防雷接地技术交底1. 引言为确保建筑物的安全运行和人身安全,做好筏板基础的防雷接地工作至关重要。

本技术交底旨在向施工人员传授正确的施工方法和注意事项,确保接地系统的可靠性。

2. 施工准备2.1 材料准备- 接地体:一般采用热镀锌钢管或铜包钢绞线等金属材料。

- 连接件:如焊接母线、压缩接线端子等。

- 防腐蚀材料:如环氧树脂、沥青等。

2.2 工具准备- 焊机、电钻、扳手等基本施工工具。

- 接地电阻测试仪等检测设备。

2.3 图纸会审施工人员应充分理解施工图纸,对防雷接地系统的布置、连接方式、材料规格等有深入了解。

3. 施工要点3.1 接地体布置- 接地体应沿筏板基础的外围均匀布置,形成闭合环路。

- 接地体间距不应大于20米,并与建筑物主体保持一定距离。

- 接地体应直埋于地下,埋深不小于0.5米。

3.2 接地体连接- 接地体之间采用焊接或压接的方式可靠连接。

- 焊接接头应满焊缝,保证电气连续性。

- 压接接头应使用符合规范的压缩钳和接线端子。

3.3 防腐蚀- 采用环氧树脂或其他绝缘防腐材料对地下部分进行全封闭包覆。

- 对于焊接接头,应将焊缝区域用沥青或其他防腐材料严密包扎。

3.4 检测验收- 施工完毕后,应对接地系统进行接地电阻测试。

- 测试值应满足现行国家标准的要求。

- 检测记录应填写完整,作为工程验收的重要资料。

4. 安全要求4.1 遵守施工现场的各项安全规程。

4.2 电焊作业时注意防火和防电击伤。

4.3 进入狭窄场所施工时,注意通风和防坍塌。

4.4 高处作业时,采取防护措施,防止高空坠落。

5. 质量要求5.1 接地体埋设应牢固、平整,避免扭曲和损坏。

5.2 焊缝外观应整洁,熔深达到规范要求。

5.3 防腐层应无空鼓、裂纹和其他缺陷。

5.4 检测数据应在允许范围内,记录规范完整。

以上是筏板基础防雷接地技术的主要内容,希望对施工人员有所帮助。

施工过程中,如遇任何疑问,请及时与现场监理或技术人员沟通。

综合接地技术交底在咱们搞工程的这个大圈子里，综合接地技术那可是相当重要的一环啊！今天，我就来和大伙好好唠唠这综合接地技术。

先来说说啥是综合接地技术。

简单来讲，就是把各种接地需求整合到一块儿，形成一个统一、高效、稳定的接地系统。

这就好比一个大家庭，每个人都有自己的职责和任务，但又得相互配合，才能让这个家运转得顺顺当当。

比如说，在一个大型的建筑项目中，有电气设备的接地，有防雷的接地，还有弱电系统的接地等等。

如果咱们不把这些接地整合好，那可能就会出现各种麻烦事儿。

像电气设备可能会受到干扰，雷电来了可能防护不住，弱电系统说不定也会出故障。

我记得有一次，在一个工厂的建设项目中，就因为综合接地没做好，那麻烦可大了去了。

当时，刚下完一场大雨，雷电交加的。

结果，因为防雷接地没接好，一个关键的电气设备被雷给击中了，直接就坏了，导致整个生产线都停了下来。

这一停，损失可不小啊！工人们都在那干着急，老板的脸都绿了。

后来经过检查，发现就是综合接地系统中的一个小环节出了问题，一个连接点没焊接牢固。

就这么一个小小的疏忽，造成了这么大的损失。

所以说啊，综合接地技术可千万不能马虎。

在施工的时候，咱们得严格按照规范来操作。

比如说接地体的埋设深度，要达到标准要求，不能偷工减料。

还有接地导线的材质和截面积，也得符合规定，不能用那些质量不过关的材料。

再说说接地电阻的测量。

这可是检验接地效果的重要手段。

测量的时候，一定要用专业的仪器，而且要认真操作，确保测量结果准确可靠。

如果接地电阻不达标，那就要赶紧查找原因，采取措施进行整改。

另外，在施工过程中，还得注意做好防护措施。

毕竟接地施工有时候会涉及到一些带电作业，安全可不能马虎。

工人师傅们得戴好安全帽，穿上绝缘鞋，严格遵守安全操作规程。

总之，综合接地技术虽然看起来有点复杂，但只要咱们认真对待，严格按照规范施工，就一定能把它做好。

这样一来，咱们的工程项目就能稳定运行，大家也都能放心啦！好啦，今天关于综合接地技术的交底就到这儿，希望大家都能记住我说的这些，在实际工作中把综合接地技术落实到位！。

一、交底工程名称：____________________二、交底部门：____________________三、交底人：____________________四、施工期限：年月日至年月日五、接受交底班组或员工签名：____________________六、交底内容：1. 人员要求：（1）所有参与接地装置安装的人员必须具备相关操作技能和安全生产意识。

（2）进入施工现场的人员必须穿戴好安全帽、安全鞋、防护手套等个人防护用品。

（3）高空作业人员必须佩戴安全带，并正确使用安全绳。

2. 施工现场环境要求：（1）施工现场应保持整洁、有序，施工道路畅通。

（2）施工现场应设置警示标志，明确警示区域。

（3）施工区域应设有安全防护措施，如防护栏、警戒线等。

3. 接地装置安装要求：（1）接地装置安装前，应对接地体进行检测，确保接地体符合设计要求。

（2）接地体应选择在土壤电阻率较低、排水良好的位置。

（3）接地体应与建筑物基础或基础钢筋进行连接，连接处应牢固可靠。

（4）接地线应采用多股绞合铜线，线径应符合设计要求。

（5）接地线连接处应采用专用接线端子，连接处应接触良好、紧固可靠。

（6）接地装置安装完成后，应对接地电阻进行检测，确保接地电阻符合设计要求。

4. 施工过程中注意事项：（1）在施工过程中，应严格遵守操作规程，确保施工质量。

（2）在挖掘接地体沟槽时，应避免损坏地下管线和设施。

（3）在安装接地线时，应避免接地线与其他线路交叉，防止短路事故发生。

（4）在施工过程中，应加强现场管理，确保施工安全。

5. 施工完成后验收要求：（1）接地装置安装完成后，应进行外观检查，确保接地体、接地线等部件安装牢固、无损坏。

（2）对接地电阻进行检测，确保接地电阻符合设计要求。

（3）对接地装置进行验收，合格后方可投入使用。

七、安全措施：（1）施工现场应设立安全员，负责施工现场的安全管理工作。

（2）施工过程中，应加强安全巡查，及时发现并消除安全隐患。

接地装置施工技术交底一、工程概述本次接地装置施工是为了确保电气系统的安全运行，保障人员和设备免受电击和电磁干扰的影响。

接地装置的施工质量直接关系到整个电气系统的可靠性和稳定性，因此必须严格按照施工规范和设计要求进行施工。

二、施工准备1、技术准备施工前，施工人员应熟悉施工图纸和相关技术规范，了解接地装置的设计要求和施工要点。

同时，应进行技术交底，确保施工人员掌握施工工艺和质量要求。

2、材料准备接地装置施工所需的材料主要包括接地极（如镀锌角钢、钢管等）、接地母线（如镀锌扁钢）、连接线（如铜线）等。

材料应符合设计要求和相关标准，并有质量合格证明。

在材料进场时，应进行严格的检验，确保材料的质量和规格符合要求。

3、施工机具准备施工所需的机具主要有电焊机、切割机、钻孔机、接地电阻测试仪等。

施工前，应对施工机具进行检查和调试，确保其性能良好，能够正常工作。

4、现场准备施工现场应清理干净，无障碍物。

施工区域应设置明显的警示标志，防止无关人员进入。

同时，应根据施工图纸确定接地极和接地母线的敷设位置，并进行标记。

三、施工工艺流程1、接地极安装（1）根据设计要求，在选定的位置打入接地极。

接地极的深度和间距应符合设计要求，一般接地极的深度不应小于 06 米，间距不应小于 5 米。

（2）接地极打入地下后，应检查其垂直度和深度，确保符合要求。

然后，将接地极与接地母线进行连接，连接应牢固可靠，采用焊接方式连接时，焊缝应饱满，无夹渣、气孔等缺陷。

2、接地母线敷设（1）按照设计要求，在地面或墙面上敷设接地母线。

接地母线应保持水平或垂直，敷设时应避开障碍物，如有弯曲，弯曲半径应符合要求。

（2）接地母线的连接方式一般为焊接或螺栓连接。

焊接时，焊缝应饱满，螺栓连接时，应拧紧螺栓，并采取防松措施。

3、连接线安装（1）将电气设备的接地端子与接地母线通过连接线进行连接。

连接线应选用合适的规格和材质，连接应牢固可靠。

（2）对于有防腐要求的部位，应在连接完成后进行防腐处理。

避雷接地施工技术交底编制：侯春海时间：2024年4月20日山东长兴集团避雷接地施工技术交底记录工程名称：济南轨道交通产业园（一期）（10#楼、11#楼、12#楼、13#楼及车库）注：①执行标准名称及编号可暂选用国家有关部委，省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；②交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。

防雷接地安装施工技术交底一、交底依据建筑物防雷设计规范GB50057-2010建筑物电子信息系统防雷技术规范GB50343-2012等电位联结安装D502-15D502建筑物防雷设施安装D501-15D501接地装置安装_电气弱电图集14D504二、本工程防雷介绍及要求1、本建筑属于三类防雷，接闪器采用建筑物屋面敷设的镀锌圆钢（明装10#，暗装12#）作为闪接带，采用多支接闪杆连接。

2、高出屋面的所有管道等金属物应与防雷装置焊接，各种高出屋面的管道均加设接闪杆与屋面接闪线连接。

3、利用建筑物外围所有剪力墙暗柱内(满足Ф10<钢筋直径d<Ф16时四根,钢筋直径d>Ф16时两根)的坚向主筋作为引下线,间距不大于25m,引下线上端与接闪带连接,下端与建筑物接地极可靠连接。

建筑物四角的外墙引下线在距室外地面上0 5米处设测试卡子。

4、采用联合接地方式:将建筑外圈独立基础上下两层两根(不小于Ф16)水平主钢筋沿建筑物外圈焊接成环形,并利用4 0*4 镀锌扁钢与主轴线各独立基础内对角2根(不小于Ф16)水平主钢筋通长连接成网(土建做法,以下余同),构件之间必须连接成电气通路,接地电阻要求不大于1.0欧姆在建筑物四角做测试点处名引出一根40*4镀锌扁钢埋深1米,至散水外长度不小于1米,当测试电阻不能满足要求时,需做人工接地体与之可靠焊接。

4、接地装置采用:建筑物基础接地5、防雷接地应与交流工作接地、安全保护接地等共用一组接地装置,防雷冲击接地电阻值要求不大于1欧6.钢质接地装置应采用焊接连接。

（2）利用结构柱内主筋（或钢柱）作引下线，每组为2根直径不小于16mm或4根直径大于10mm的钢筋，其平均间距不应大于18m。要求做防雷引下线的结构钢筋上部与接闪器焊接，下部与接地装置焊接，并在室外地坪下0.8 ~1M处焊出1根40X4mm的热镀锌扁钢（伸出外墙1米）。
（3）穹幕影院的球壳网架要求与防雷系统可靠连通。
（2）配电箱内接地线与PE排的压接：
配电箱内接地线与PE排压接时要加垫片、弹垫，一个螺栓最多压接两根接地线。如果螺栓数量不能满足要求，可以在PE排上增加开孔，注意开孔要整齐美观。如果仍不能满足要求，可以在原PE排上增焊附加的PE排。
5、金属线槽、导管与线盒的接地：
（1）金属线槽使用不小于6平方的铜编织带做跨接地线。
（2）镀锌管使用专用接地卡跨接，两卡间连线为铜芯软导线，截面积不小于4平方。
（3）焊接钢管使用套管并焊接。
（4）JDG管接口处涂抹导电膏。
（5）JDG管与线盒或线槽连接处涂抹导电膏，其他导管与线盒或线槽连接处均使用铜芯软导线做跨接地线。
（6）部分明配平行导管间焊接U型硬金属连接线，再用铜芯软导线将导管与线盒跨接，

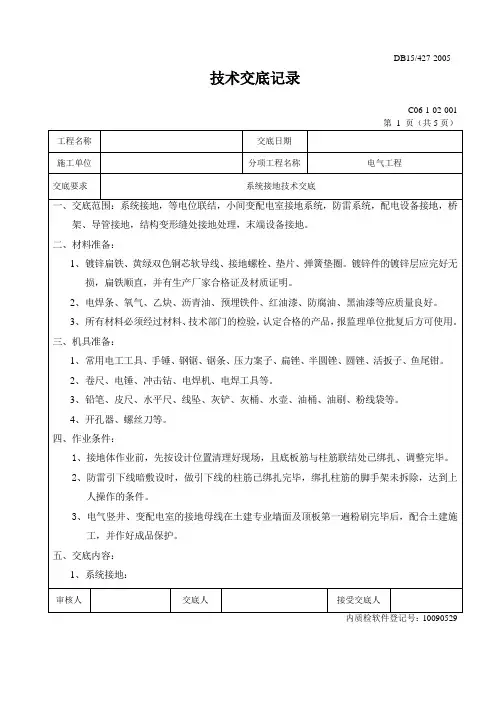

3、铅笔、皮尺、水平尺、线坠、灰铲、灰桶、水壶、油桶、油刷、粉线袋等。
4、开孔器、螺丝刀等。
四、作业条件：
1、接地体作业前，先按设计位置清理好现场，且底板筋与柱筋联结处已绑扎、调整完毕。
2、防雷引下线暗敷设时，做引下线的柱筋已绑扎完毕，绑扎柱筋的脚手架未拆除，达到上人操作的条件。
3、电气竖井、变配电室的接地母线在土建专业墙面及顶板第一遍粉刷完毕后，配合土建施工，并作好成品保护。
（7）消防值班室、网络机房、电梯机房、制冷站、电信间、弱电机房、消防水泵房、厨房、淋浴间等设局部等电位端子箱。

塔吊防雷接地技术交底一、前言塔吊接地是塔吊安全管理中的一项重要环节，其中防雷接地更是一项至关重要的技术措施。

本文将介绍塔吊防雷接地的相关知识和技术要求。

二、防雷接地原理防雷接地是指通过合理的接地措施，将塔吊内部的电荷安全地释放到地面，避免电荷通过塔吊结构或塔吊驱动电机等途径骤然放电，引发不必要的危险。

塔吊防雷接地原理如下： - 使用大面积接地体将塔吊的电荷导入地下，以统一电势面； - 避免接地体渗透阻值过大； - 将接地体与塔吊接地系统连接良好，保证接触电阻的合理性； - 接地体数量和布置应根据实际情况确定。

三、接地体的选择和布置选择和布置接地体应满足以下要求： 1. 必须选择本体内或本体周围存在且避让得过来的大面积的、富含水份的、导电良好、沉淀深度大于0.5m的土壤； 2. 接地体布置应考虑下面四种情况： - 塔吊周围没有接地体； - 塔吊周围有接地体； - 塔吊内部无接地体； - 塔吊内部有接地体。

接地体布置应注意以下要点： - 避免接地体之间距离过大； - 接地体深度应掌握在0.5m以上； - 避免接地体靠近其他高大物体。

四、接地体的施工和检测接地体施工前应进行周围土体的探伤、测定和土壤理化特性分析，施工材料宜选用渗透良好的群岛型接地体或其他专业接地体。

在施工过程中，应遵循以下规定： 1. 确定好接地体布置位置和数量，在施工过程中按照设计方案完成相关建设工作； 2. 施工时，应对接地体与土壤之间的接触面进行充分处理，确保密实接地； 3. 施工完毕后，应进行接地体接触电阻的检测，保证接触电阻在规定范围之内； 4. 最终应将接地装置整体与塔吊的外壳进行良好的接触。

五、防雷接地技术的维护接地体一旦建成，随后还需对其进行定期检查和维护，确保其良好的使用效果。

具体技术要求为： 1. 定期检测接地系统及接地体电阻值，确保接地电阻小于所规定值； 2. 定期检查接地体及接地系统的运行情况，确保避免破坏； 3. 定期进行检查塔吊本体及各部接地是否良好，确保排除隐伏的安全隐患。

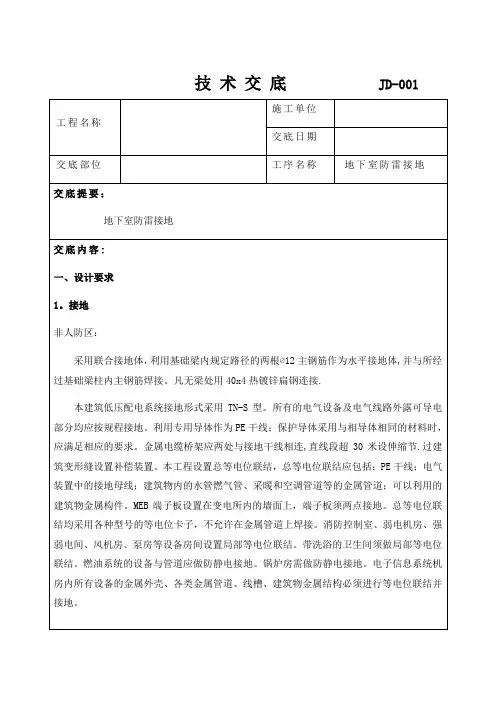

技术交底JD-0012）、凡属一、二、三级动火范围的焊、割作业，未竟办理动火审批手续，不准进行焊、割。

3)、焊工不了解焊、割现场周围情况，不得进行焊、割.4）、焊工不了解焊件内部是否安全时,不得进行焊、割。

5）、各种装过可燃气体、易燃液体和有毒物质的容器。

未经彻底清洗、排除危险性之前，不准进行焊、割。

6)、用可燃材料作保温层、冷却层、隔热设备的部位,或火星能飞溅到的地方，在未采取切实可靠的安全措施之前，不准焊、割。

7）、有压力或密闭的管道、容器，不准焊、割。

8）、焊、割部位附近有易燃、易爆物品,在未作清理或未采取有效的安全措施之前，不准焊、割。

9）、附近有与明火作业相抵触的工种在作业时，不准焊、割。

10）、与外单位相连的部位，在没有弄清有无险情,或明知存在危险而未采取有效的措施之前,不准焊、割.3、操作前应检查所有工具、电焊机、电源开关及线路是否良好，金属外壳应安全可靠接地，进出线应有完整的防护罩，进出线端应用铜线鼻子接牢。

4、每台电焊机应有专用电源开关。

开关的保险丝容量，应为该机的1.5倍，严禁用其他金属丝代替保险丝。

5、电焊时的弧火花点必须与氧气瓶、乙炔瓶、木料、油类等危险物品的距离不少于10米.与易燃物品的距离不少于20米。

6、清除焊渣时，面部不应正对焊纹,防止焊渣溅入眼内.7、注意安全用电，电线不准乱拖乱拉，电源线均应架空扎牢.8、焊点周围和下方应采取防火措施,应有接火斗，备有灭火器材，并指定专人防火监护。

9、焊接操作及配合人员必须按规定穿戴劳动防护用品。

并必须采取防止触电、高空坠落和火灾等事故的安全措施。

10、现场使用的电焊机，应设有防雨、防潮、防晒的措施，并应装设相应的消防器材.11、使用前，应检查并确认初、次级线接线正确，输入电压符合电焊机的铭牌规定。

接通电源后，严禁接触初级线路的带电部分。

12、雨、雪、风力六级以上（含六级)天气不得在露天电焊作业。

雨、雪后应清除积水、积雪后方可作业。

接地装置安装技术交底一、准备工作1、熟悉图纸和标准图集。

2、材料到现场后核对型号，分类堆放。

接地材料应均为热镀锌件。

进行垂直接地体制作，每根长度为2500mm，一端加工或尖头，一端焊上加强钢板，以方便砸入地内。

扁钢应校直校平。

二、施工阶段1、接地装置顶面埋设深度应符合设计要求，当无设计要求时埋设深度不小于0.6m。

角钢接地故应垂直埋入地下，间距应不小于5m。

2、接地装置的焊接采用搭接焊，焊接长度应符合下列规定：①扁钢与扁钢搭接长度为扁钢宽度的2倍，不少于三面施焊。

②圆钢与圆钢搭接为圆钢直径的6倍，双面施焊。

③圆钢与扁钢搭接为圆钢直径的6倍，双面施焊。

④扁钢与角钢、钢管焊接时，紧贴角钢外侧两面，或紧贴3/4钢管表面，上、下两侧施焊。

⑤除埋设在砼中的焊接接头外，应有防腐措施。

3、当利用金属构件，金属管道作接地线时，应在构件或管道与接地干线间焊接跨接线。

4、明敷接地引下线及室内接地干线的支持件间距应均匀，水平直线部分0.5～1.5m，垂直直线部分1.5～3m，弯曲部分0.3～0.5m。

5、接地线在穿墙、楼板和地坪处应加套钢套管。

钢套管应与接地善罢干休和电气连通。

6、变配电室内明敷接地干线安装应符合下列要求：①便于检查，敷设位置不妨碍设备的拆卸和检修。

②当沿建筑物墙壁水平敷设时，距地面高度250～300mm，与建筑物墙壁间的间隙为10～15mm。

③当接地线跨越建筑物变形缝时，设补偿装置。

④接地线表面沿长度方向，每段为15～100mm，分别涂以黄色、绿色相间的条纹。

⑤变压器室、高压配电室的接地干线上应设置不少于2个供临时接地用的拉线柱或接地螺栓。

7、当电缆穿过零序电流互感器时，电缆头的接地线应通过零序电流互感器后接电，由电缆头至穿过零序电流互感器的一段电缆金属保护层和接地线应对地绝缘。

8、配电间隔和静止补偿装置的栅栏门及变配电室金属门铰链处的接地连接，应采用编织铜线。

变配电室的避雷器应用最短的接地线与接地干线连接。

防雷接地工程技术交底引言概述：在建筑工程中，防雷接地工程是至关重要的一环。

正确的防雷接地工程可以有效保护建筑物和设备免受雷击的危害，确保人员和设备的安全。

因此，对防雷接地工程技术进行交底是非常必要的。

一、接地电阻的要求1.1 接地电阻的测量方法：接地电阻是衡量接地系统质量的重要指标，通常采用万用表或接地电阻测试仪进行测量。

1.2 接地电阻的标准值：根据国家标准和建筑规范的要求，建筑物的接地电阻应控制在一定范围内，通常为10欧姆以下。

1.3 接地电阻的改善方法：如果接地电阻超出标准范围，可以采取增加接地电极数量、改善接地电极材质等方法来改善接地系统的质量。

二、接闪器的设置位置2.1 接闪器的作用：接闪器是建筑物上的一种重要设备，用于引导雷电流到接地系统，减少雷击对建筑物的危害。

2.2 接闪器的设置位置：接闪器一般设置在建筑物的高处，如屋顶或者高架设备上，确保其能有效引导雷电流。

2.3 接闪器的布局原则：接闪器的布局应考虑建筑物的结构特点和周围环境，确保其能够覆盖整个建筑物并与接地系统连接。

三、接地电极的选材和埋设3.1 接地电极的选材：接地电极的选材应考虑导电性能、耐腐蚀性能和使用寿命等因素，常用的材料包括铜、镀锌钢等。

3.2 接地电极的埋设深度：接地电极的埋设深度应符合规范要求，一般在1.5米以上，确保接地系统能够有效导入地下水层。

3.3 接地电极的间距：接地电极的间距应根据建筑物的大小和接地系统的负荷来确定，一般间距在10米左右。

四、接地系统的保护4.1 防雷接地系统的检测：定期对防雷接地系统进行检测是非常重要的，以确保其运行正常。

4.2 防雷接地系统的维护：定期清理接地电极周围的杂物和保持接地系统的干燥是保护接地系统的有效方法。

4.3 防雷接地系统的监控：可以通过安装监控设备对防雷接地系统进行实时监测，及时发现问题并进行处理。

五、防雷接地工程的验收5.1 防雷接地工程的验收标准：防雷接地工程的验收应符合国家标准和建筑规范的要求，接地电阻、接闪器设置等都需要符合规定。

防雷接地工程技术交底引言概述防雷接地工程是建筑工程中非常重要的一环，它直接关系到建筑物和设备的安全。

因此，在进行防雷接地工程时，必须进行技术交底，确保工程质量和安全。

本文将从防雷接地工程技术交底的角度出发，详细介绍相关内容。

一、设计方案交底1.1 确定防雷接地系统的类型和规模：根据建筑物的性质和周围环境的雷电情况，确定防雷接地系统的类型，如直接接地系统、间接接地系统或混合接地系统，并确定系统的规模。

1.2 确定接地电阻要求：根据国家标准和建筑物的要求，确定防雷接地系统的接地电阻要求，确保系统的安全性和可靠性。

1.3 确定接地材料和施工方法：选择合适的接地材料，如铜杆或镀铜带，并确定施工方法，确保接地系统的质量和稳定性。

二、施工方案交底2.1 安全交底：施工人员必须了解防雷接地系统的施工安全要求，如穿戴防护装备、避免雷雨天气施工等，确保施工过程中的安全。

2.2 施工工艺交底：详细介绍防雷接地系统的施工工艺，包括挖掘接地坑、安装接地材料、连接接地系统等，确保施工按照规范进行。

2.3 质量验收交底：介绍防雷接地系统的质量验收标准和方法，确保施工质量符合要求，系统可靠性高。

三、设备选型交底3.1 选择合适的接地设备：根据建筑物的需要和实际情况，选择合适的防雷接地设备，如接地线夹、接地线夹具等，确保设备符合要求。

3.2 设备安装位置交底：确定接地设备的安装位置，如建筑物顶部、墙体或地面等，确保设备安装合理、方便维护。

3.3 设备连接方式交底：详细介绍接地设备的连接方式，如焊接、螺栓连接等，确保连接牢固可靠，系统运行稳定。

四、维护保养交底4.1 定期检查交底：制定防雷接地系统的定期检查计划，如每季度或每年进行一次检查，确保系统正常运行。

4.2 故障处理交底：介绍防雷接地系统常见故障的处理方法，如接地电阻过大、接地线损坏等，确保及时处理故障，保障系统安全。

4.3 维护保养标准交底：制定防雷接地系统的维护保养标准，包括清洁接地设备、检查接地电阻等，确保系统长期稳定运行。

首先开挖沟槽, 沟槽断面为梯形: 上宽1200mm, 下宽600mm, 深1000mm梯形。

接地网外圈水平接地体敷设在沟槽中部距沟顶600mm处。

沟槽开挖好后抽干沟内积水, 将水平接地体铜排放入沟内, 按设计规定焊接好；用钢筋头将水平接地体支撑起来, 以便降阻剂料浆包裹；降阻剂包裹水平接地体铜排旳尺寸为120mm×120mm, 每米水平接地极降阻剂用量为19kg。

将降阻剂严格按厂家产品阐明书上规定进行配置, 在斗车或其他容器内搅拌均匀, 制成浆状, 然后均匀地灌入沟槽, 包裹住水平接地体。

包裹厚度最薄处不应不不小于30mm才能到达防腐蚀旳目旳。

待料浆初步凝固后, 回填细土层, 并扎实。

回填土规定用粘土或低电阻率旳粉末状强风化岩, 不容许有砖头、大块石头、混泥土建筑垃圾以免影响接地电阻。

详见下图:（1）垂直接地体施工措施首先开挖沟槽, 用钻机钻出孔径为150mm旳孔, 深 2.5m。

用底部带有活门旳管筒抽干孔洞内积水（防止浆料稀释）, 放入垂直接地体并与水平接地体焊接。

最终将浆料从孔口灌入, 直至充斥整个管体及降阻剂填充区, 降阻剂用量每米约为23kg, 并应保证垂直接地体位于降阻剂填充区中心位置。

详见下图:（4）接地网旳连接接地极之间旳连接采用放热焊接旳方式。

重要有如下四种连接方式, 见下图:接地网旳连接方式放热焊接工艺措施操作环节如下:第一步: 模具固定, 选用专用模具, 把需要焊接旳导体放入模具焊接腔；第二步: 合上模具, 锁紧夹具, 固定模具并放钢碟于模具反应腔底部；第三步: 将焊药倒入模具反应腔, 把引燃药均匀撒在焊药及模具沿口上；第四步：合上模具盖并用专用点火枪点燃, 待反应完毕后, 打开模具并清除焊渣操作注意事项:⑴焊接前对模具及导体加热清除水分。

⑵清除焊接部位渣子及氧化层。

连接方式一为水平接地紫铜排之间旳一字焊接；连接方式二为水平接地极之间旳连接（对接、十字焊）；连接方式三为水平接地极与接地引上线之间旳连接；连接方式四为水平接地体与垂直接地体之间旳连接。

一、交底目的为确保电气接地工程的安全施工，预防电气事故的发生，保障施工人员生命财产安全，现将电气接地技术安全交底如下。

二、适用范围本交底适用于电气接地工程的设计、施工、验收等全过程。

三、交底内容1. 电气接地系统设计（1）根据工程特点，选择合适的接地系统类型，如TN-S、TN-C-S、TT等。

（2）合理确定接地装置的接地电阻值，确保接地效果。

（3）充分考虑接地装置的布置，避免影响建筑物结构和使用功能。

2. 电气接地施工（1）施工前，组织施工人员进行技术交底，明确施工要求和安全注意事项。

（2）施工人员应穿戴好个人防护用品，如安全帽、工作服、工作鞋等。

（3）施工过程中，严格按照施工方案进行操作，确保施工质量。

（4）注意施工现场的安全防护措施，如设置安全警示标志、隔离带等。

（5）施工过程中，密切关注施工环境，发现安全隐患及时整改。

3. 电气接地验收（1）验收前，对电气接地系统进行全面检查，确保各项指标符合要求。

（2）检查接地装置的接地电阻值，确保接地效果。

（3）检查接地装置的布置，确保符合设计要求。

（4）检查施工过程中是否存在安全隐患，及时整改。

四、安全注意事项1. 施工人员必须具备一定的电气知识和操作技能，了解电气接地系统的原理和施工工艺。

2. 施工过程中，严格遵守操作规程，确保施工质量。

3. 电气接地工程现场应设置安全警示标志，提醒施工人员注意安全。

4. 施工过程中，密切注意施工环境，发现安全隐患及时整改。

5. 电气接地工程验收合格后方可投入使用，确保电气设备安全运行。

五、应急措施1. 发生电气事故时，立即切断事故设备电源，确保人员安全。

2. 对受伤人员进行急救，并及时拨打急救电话。

3. 按照事故处理程序，对事故原因进行调查，制定整改措施。

4. 对事故现场进行清理，恢复正常施工。

六、交底时间[填写交底时间]七、交底人[填写交底人姓名及职务]八、接受人[填写接受人姓名及职务]九、备注[填写其他需要说明的事项][注：本模板仅供参考，具体内容可根据实际情况进行调整。

防雷接地工程技术交底引言概述：防雷接地工程技术交底是指在建设工程中，对于防雷接地系统的设计、施工、监测等方面进行详细的交底和说明。

防雷接地工程是建造物必备的安全设施，它能够有效地排除或者减少雷电对建造物及其中的设备设施所造成的危害。

本文将从设计、施工、监测等方面，详细介绍防雷接地工程技术交底的内容。

一、防雷接地工程设计1.1 接地系统设计原则在防雷接地工程设计中，需要遵循以下原则：1.1.1 合理布置接地装置：根据建造物的结构特点和雷电活动规律，合理布置接地装置，确保接地系统能够有效地引导雷电电流。

1.1.2 选择适当的接地材料：根据建造物的具体情况，选择合适的接地材料，如铜材、镀锌钢材等，以确保接地系统的导电性能。

1.1.3 考虑接地系统的稳定性：在设计过程中，需要考虑接地系统的稳定性，采取适当的措施，防止接地电阻过大或者过小，影响接地效果。

1.2 接地系统设计步骤在进行防雷接地工程设计时，需要按照以下步骤进行：1.2.1 确定建造物的雷电保护等级：根据建造物的用途和重要性，确定雷电保护等级，为接地系统的设计提供基础。

1.2.2 测量土壤电阻率：通过测量土壤电阻率，确定接地系统的设计参数，如接地电阻值。

1.2.3 设计接地装置：根据建造物的结构和雷电活动规律，设计接地装置的布置方式和数量，并进行合理的计算和选择。

1.3 接地系统设计注意事项在进行防雷接地工程设计时，需要注意以下事项：1.3.1 避免接地系统与其他金属结构共用：为了避免接地系统与其他金属结构的相互干扰，应尽量避免接地系统与其他金属结构共用。

1.3.2 避免接地系统与电力系统共用：为了避免接地系统与电力系统的干扰，应尽量避免接地系统与电力系统共用。

1.3.3 确保接地系统的可靠性：在设计过程中，需要考虑接地系统的可靠性，采取适当的措施，确保接地系统的稳定性和耐久性。

二、防雷接地工程施工2.1 施工前准备工作在进行防雷接地工程施工前，需要进行以下准备工作：2.1.1 制定施工方案：根据设计要求，制定详细的施工方案，包括施工工序、施工方法、施工材料等。
