综合接地安全技术交底(新编版)

综合接地安全技术交底1. 概述综合接地系统是建筑物、工厂等设施中重要的安全设施之一。

它的作用是将电气设备和建筑物本身的导体与地下接地系统相连接，以确保人员和设备的安全，防止电气事故的发生。

本文将对综合接地安全技术进行详细的交底，包括接地原理、接地系统的组成和安装、接地的分类等内容。

2. 接地原理2.1 接地的定义接地是指将电气设备或建筑物的导体与地下导体相连接，形成一个低阻抗路径，以使电流通过该路径流回地球。

2.2 接地的作用接地的作用主要包括以下几点：•保护人身安全：当电气设备出现漏电时，接地系统能够提供一条低阻抗路径，将漏电电流导向地下，避免对人员产生触电的危险。

•保护设备安全：接地系统可以为电气设备提供一个稳定的电压参考，减小设备绝缘的耐压要求，提高设备的安全可靠性。

•保护资产安全：接地系统能够排除设备中的静电，减少设备的损耗和故障，从而延长设备的使用寿命。

•抑制电磁干扰：当电气设备工作时，会产生电磁辐射和感应电流，接地系统能够有效地抑制这些干扰，保证其他设备的正常工作。

2.3 接地的原理接地的原理主要包括以下两点：•电位平衡原理：接地系统能够将设备的金属导体与地下的金属导体相连接，使它们之间的电位趋于相等，从而减小触电的危险。

•散流原理：当电气设备出现漏电时，接地系统能够提供一个低阻抗路径，使漏电电流通过接地系统流回地下，避免漏电现象对人员和设备的损害。

3. 接地系统的组成和安装3.1 接地网接地网是接地系统中最重要的组成部分，它由大量的接地体和连接导线组成。

接地体可以是金属桩、金属板等导电材料，埋入地下，与地球形成一个导电通路。

连接导线将各个接地体连在一起，形成一个整体。

3.2 接地装置接地装置是指将电气设备的导体与接地网相连接的装置，它由接地线、接地夹等组成。

接地线的材料一般为铜或铝，具有良好的导电性能和耐腐蚀性。

接地夹的作用是将接地线与接地体之间连接紧固，确保可靠的接地效果。

3.3 接地电阻接地电阻是衡量接地系统安全性能的重要指标，它是指接地系统中电流通过的总阻抗。

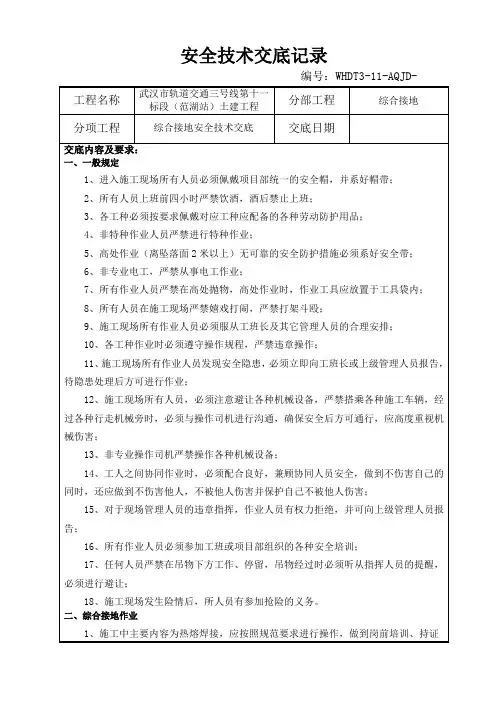

一、交底目的为确保地铁施工过程中综合接地系统的安全可靠运行，降低因接地问题引发的安全事故，特进行本次安全技术交底。

二、交底对象全体参与地铁综合接地系统施工的工程技术人员、施工人员及管理人员。

三、交底内容1. 综合接地系统概述地铁综合接地系统是地铁工程的重要组成部分，主要包括接地网、接地体、接地引线等。

其主要功能是确保地铁设施和设备的接地良好，防止因接地不良导致电气设备故障和人身安全事故。

2. 施工准备1）施工前，应对施工现场进行勘察，了解地质条件、地下管线分布等情况，确保施工安全。

2）施工人员应熟悉综合接地系统的设计图纸，了解施工工艺和要求。

3）施工材料应符合国家相关标准，确保质量。

3. 施工工艺1）接地网施工：按照设计要求，在施工现场开挖接地沟，铺设接地网，并与接地体连接。

2）接地体施工：根据设计要求，选择合适的接地体材料，在地下埋设接地体，并与接地网连接。

3）接地引线施工：按照设计要求，选用合格的接地引线，将接地体与接地网连接。

4. 施工注意事项1）施工过程中，应严格遵守国家相关安全规定，确保施工安全。

2）施工人员应佩戴安全帽、手套等防护用品。

3）施工场地应设置警示标志，防止非施工人员进入。

4）施工过程中，应密切关注接地系统运行情况，发现问题及时处理。

5. 验收标准1）接地电阻应符合设计要求。

2）接地网、接地体、接地引线等材料应符合国家相关标准。

3）施工质量应符合设计要求。

6. 应急预案1）如发现接地系统故障，应立即停止施工，并采取措施进行处理。

2）如发生人身安全事故，应立即启动应急预案，及时救治伤员，并报告相关部门。

四、交底要求1. 施工人员应认真听取交底内容，确保理解并掌握。

2. 施工过程中，应严格执行安全技术交底要求，确保施工安全。

3. 施工完成后，应对综合接地系统进行验收，确保其安全可靠运行。

五、附件1. 地铁综合接地系统设计图纸2. 地铁综合接地系统施工规范3. 地铁综合接地系统验收标准六、交底日期[填写交底日期]七、交底人[填写交底人姓名]八、接受交底人[填写接受交底人姓名及签名]九、备注1. 本交底模板仅供参考，具体施工要求以设计图纸和规范为准。

4、施工工艺；建筑物柱子设置接地端子，各柱子在距地面上0.5米处预留镀锌接地端子钢板。

钢板与柱内两根主筋可靠焊接。

如图；
1）桩与承台接地连接说明：
1)利用桩、承台、基础梁内结构钢筋作为自然接地体。

2)在桩、承台、基础梁内分别选择两根钢筋作为接地主钢筋。

3)承台内的两根接地主钢筋相连接。

4)承台内的两根接地主钢筋与基础梁内的两根接地主钢筋连接。

5)基础梁中的两根接地主钢筋在其长度方向上要焊接连通。

6)连接导体采用φ18的圆钢焊接，焊接采用双面满焊，焊缝长不小于60mm。

具体做法如图所示：
焊接50X5接地扁钢两根18圆钢引出
无水平拉梁时接地连接示意图
2）承台与立柱接地：
本工程接地应严格按照图纸所示的钢筋连接方法进行有效焊接，焊接要求如下：
1)当在立柱内预埋接地用的钢板时,在立柱内选择两根钢筋作为接地主钢筋。

2)立柱内的接地主钢筋与承台内的接地主钢筋焊接。

3)柱内预埋钢板与柱内接地主钢筋焊接。

4)连接导体采用∅18的圆钢焊接.焊接采用双面满焊,焊缝长不小于60mm.焊接处应补涂
沥青防腐。

5)质量标准；钢筋及接地扁钢质量符合规范及设计要求。

6)安全、环保、文明施工等技术措施；
7)成品保护措施；
8)其他应注意的问题;注意焊接质量。

如图所示：。

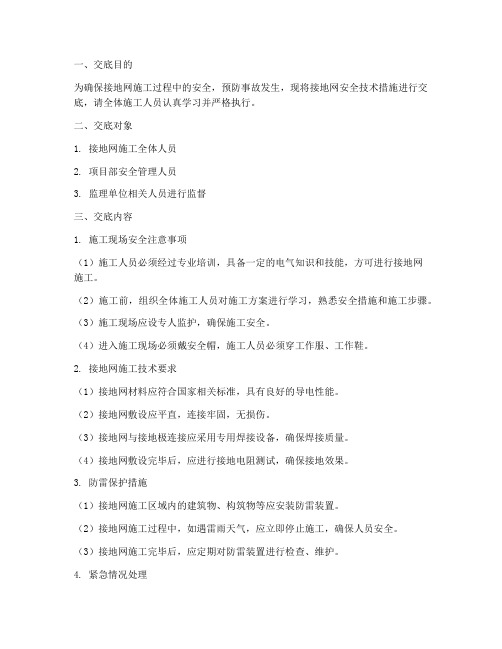

一、交底目的为确保接地网施工过程中的安全，预防事故发生，现将接地网安全技术措施进行交底，请全体施工人员认真学习并严格执行。

二、交底对象1. 接地网施工全体人员2. 项目部安全管理人员3. 监理单位相关人员进行监督三、交底内容1. 施工现场安全注意事项（1）施工人员必须经过专业培训，具备一定的电气知识和技能，方可进行接地网施工。

（2）施工前，组织全体施工人员对施工方案进行学习，熟悉安全措施和施工步骤。

（3）施工现场应设专人监护，确保施工安全。

（4）进入施工现场必须戴安全帽，施工人员必须穿工作服、工作鞋。

2. 接地网施工技术要求（1）接地网材料应符合国家相关标准，具有良好的导电性能。

（2）接地网敷设应平直，连接牢固，无损伤。

（3）接地网与接地极连接应采用专用焊接设备，确保焊接质量。

（4）接地网敷设完毕后，应进行接地电阻测试，确保接地效果。

3. 防雷保护措施（1）接地网施工区域内的建筑物、构筑物等应安装防雷装置。

（2）接地网施工过程中，如遇雷雨天气，应立即停止施工，确保人员安全。

（3）接地网施工完毕后，应定期对防雷装置进行检查、维护。

4. 紧急情况处理（1）如发现接地网施工过程中出现安全隐患，应立即停止施工，并报告项目经理。

（2）如发生人员触电事故，应立即切断电源，进行现场急救，并报告相关部门。

（3）如发生火灾事故，应立即启动应急预案，确保人员安全，并报告消防部门。

四、交底要求1. 施工人员要认真听取安全技术交底，确保理解并掌握交底内容。

2. 施工过程中，严格按照安全技术措施执行，确保施工安全。

3. 项目部安全管理人员要加强现场巡查，及时发现并消除安全隐患。

4. 监理单位要加强对施工现场的监督，确保施工安全。

五、交底时间本次安全技术交底时间为____年____月____日____时____分。

六、交底人本次安全技术交底由____担任。

七、接受交底人员签名（以下人员签名）1. 项目经理：____2. 施工队长：____3. 安全员：____4. 施工人员：____5. 监理单位人员：____八、附件1. 接地网施工安全技术措施2. 接地网施工方案3. 防雷保护措施请注意，以上模板仅供参考，具体交底内容应根据实际情况进行调整。

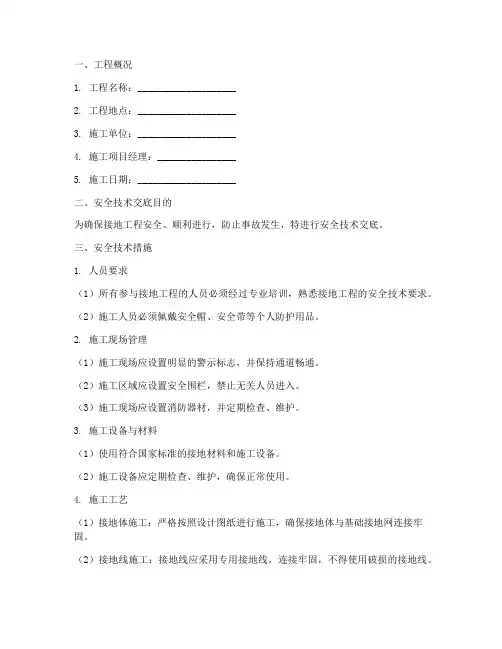

一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 施工单位：____________________4. 施工项目经理：________________5. 施工日期：____________________二、安全技术交底目的为确保接地工程安全、顺利进行，防止事故发生，特进行安全技术交底。

三、安全技术措施1. 人员要求（1）所有参与接地工程的人员必须经过专业培训，熟悉接地工程的安全技术要求。

（2）施工人员必须佩戴安全帽、安全带等个人防护用品。

2. 施工现场管理（1）施工现场应设置明显的警示标志，并保持通道畅通。

（2）施工区域应设置安全围栏，禁止无关人员进入。

（3）施工现场应设置消防器材，并定期检查、维护。

3. 施工设备与材料（1）使用符合国家标准的接地材料和施工设备。

（2）施工设备应定期检查、维护，确保正常使用。

4. 施工工艺（1）接地体施工：严格按照设计图纸进行施工，确保接地体与基础接地网连接牢固。

（2）接地线施工：接地线应采用专用接地线，连接牢固，不得使用破损的接地线。

（3）接地电阻测试：施工完成后，对接地系统进行测试，确保接地电阻符合设计要求。

5. 施工安全注意事项（1）施工人员必须按照操作规程进行施工，不得擅自更改施工工艺。

（2）施工过程中，应密切关注施工环境，发现异常情况立即停止施工，并及时报告。

（3）施工过程中，严禁酒后作业、疲劳作业。

（4）施工过程中，严禁使用不合格的接地材料和施工设备。

四、应急措施1. 发生触电事故时，立即切断电源，并采取急救措施。

2. 发生火灾事故时，立即使用灭火器材进行灭火，并迅速疏散人员。

3. 发生中毒事故时，立即将中毒人员移至通风处，并进行急救。

五、安全技术交底记录1. 交底时间：____________________2. 交底人：____________________3. 接受人：____________________4. 交底内容：____________________六、注意事项1. 本安全技术交底适用于接地工程的施工全过程。

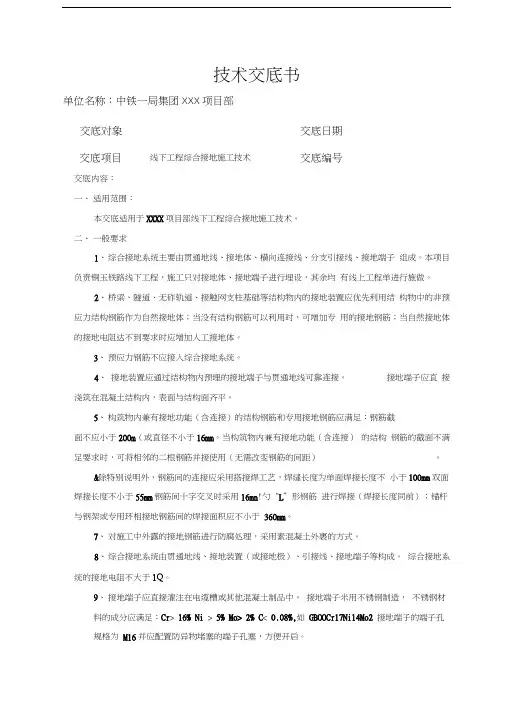

技术交底书单位名称：中铁一局集团XXX 项目部交底对象交底内容： 一、 适用范围：本交底适用于XXXX 项目部线下工程综合接地施工技术。

二、 一般要求1、 综合接地系统主要由贯通地线、接地体、横向连接线、分支引接线、接地端子 组成。

本项目负责铜玉铁路线下工程，施工只对接地体、接地端子进行埋设，其余均 有线上工程单进行施做。

2、 桥梁、隧道、无砟轨道、接触网支柱基础等结构物内的接地装置应优先利用结 构物中的非预应力结构钢筋作为自然接地体；当没有结构钢筋可以利用时，可增加专 用的接地钢筋；当自然接地体的接地电阻达不到要求时应增加人工接地体。

3、 预应力钢筋不应接入综合接地系统。

4、 接地装置应通过结构物内预埋的接地端子与贯通地线可靠连接。

接地端子应直 接浇筑在混凝土结构内，表面与结构面齐平。

5、 构筑物内兼有接地功能（含连接）的结构钢筋和专用接地钢筋应满足：钢筋截面不应小于200m （或直径不小于16mm 。

当构筑物内兼有接地功能（含连接） 的结构 钢筋的截面不满足要求时，可将相邻的二根钢筋并接使用（无需改变钢筋的间距）。

&除特别说明外，钢筋间的连接应采用搭接焊工艺，焊缝长度为单面焊接长度不 小于100mm 双面焊接长度不小于55mm 钢筋间十字交叉时采用16mn !勺“L ”形钢筋 进行焊接（焊接长度同前）；锚杆与钢架或专用环相接地钢筋间的焊接面积应不小于 360mm 。

7、 对施工中外露的接地钢筋进行防腐处理，采用素混凝土外裹的方式。

8、 综合接地系统由贯通地线、接地装置（或接地极）、引接线、接地端子等构成。

综合接地系统的接地电阻不大于1Q 。

9、 接地端子应直接灌注在电缆槽或其他混凝土制品中。

接地端子米用不锈钢制造， 不锈钢材料的成分应满足：Cr > 16% Ni > 5% Mo> 2% C < 0.08%,如 GBOOCr17Ni14Mo2 接地端子的端子孔规格为 M16并应配置防异物堵塞的端子孔塞，方便开启。

综合接地技术交底在咱们搞工程的这个大圈子里，综合接地技术那可是相当重要的一环啊！今天，我就来和大伙好好唠唠这综合接地技术。

先来说说啥是综合接地技术。

简单来讲，就是把各种接地需求整合到一块儿，形成一个统一、高效、稳定的接地系统。

这就好比一个大家庭，每个人都有自己的职责和任务，但又得相互配合，才能让这个家运转得顺顺当当。

比如说，在一个大型的建筑项目中，有电气设备的接地，有防雷的接地，还有弱电系统的接地等等。

如果咱们不把这些接地整合好，那可能就会出现各种麻烦事儿。

像电气设备可能会受到干扰，雷电来了可能防护不住，弱电系统说不定也会出故障。

我记得有一次，在一个工厂的建设项目中，就因为综合接地没做好，那麻烦可大了去了。

当时，刚下完一场大雨，雷电交加的。

结果，因为防雷接地没接好，一个关键的电气设备被雷给击中了，直接就坏了，导致整个生产线都停了下来。

这一停，损失可不小啊！工人们都在那干着急，老板的脸都绿了。

后来经过检查，发现就是综合接地系统中的一个小环节出了问题，一个连接点没焊接牢固。

就这么一个小小的疏忽，造成了这么大的损失。

所以说啊，综合接地技术可千万不能马虎。

在施工的时候，咱们得严格按照规范来操作。

比如说接地体的埋设深度，要达到标准要求，不能偷工减料。

还有接地导线的材质和截面积，也得符合规定，不能用那些质量不过关的材料。

再说说接地电阻的测量。

这可是检验接地效果的重要手段。

测量的时候，一定要用专业的仪器，而且要认真操作，确保测量结果准确可靠。

如果接地电阻不达标，那就要赶紧查找原因，采取措施进行整改。

另外，在施工过程中，还得注意做好防护措施。

毕竟接地施工有时候会涉及到一些带电作业，安全可不能马虎。

工人师傅们得戴好安全帽，穿上绝缘鞋，严格遵守安全操作规程。

总之，综合接地技术虽然看起来有点复杂，但只要咱们认真对待，严格按照规范施工，就一定能把它做好。

这样一来，咱们的工程项目就能稳定运行，大家也都能放心啦！好啦，今天关于综合接地技术的交底就到这儿，希望大家都能记住我说的这些，在实际工作中把综合接地技术落实到位！。

接地安全技术交底在电气系统和电子设备的运行中，接地安全是至关重要的一环。

正确的接地能够保障设备的正常运行，保护人员的生命安全，防止电气事故的发生。

为了确保大家在工作中能够正确、有效地实施接地安全措施，特进行本次接地安全技术交底。

一、接地的基本概念接地，简单来说，就是将电气设备的金属外壳、构架等与大地进行良好的连接。

其目的主要有以下几点：1、保障人身安全当设备发生漏电或故障时，电流能够通过接地装置迅速导入大地，避免人员触电伤亡。

2、保证设备正常运行稳定的接地可以降低电气干扰，提高设备的运行稳定性和可靠性。

3、防雷保护在雷电天气，接地能够将雷电电流引入大地，保护设备免受雷击损害。

二、接地的类型1、工作接地为了保证电力系统和电气设备的正常运行，将电力系统的某一点进行接地，例如变压器的中性点接地。

2、保护接地将电气设备的金属外壳、构架等与接地装置连接，以防止设备漏电时对人员造成伤害。

3、防雷接地专门为防雷设置的接地装置，如避雷针、避雷带的接地。

4、防静电接地为了消除静电对设备和人员的危害而进行的接地。

三、接地系统的组成一个完整的接地系统通常包括以下几个部分：1、接地体埋入地下直接与大地接触的金属导体，常用的有角钢、钢管、圆钢等。

2、接地线连接设备和接地体的导线。

3、接地端子设备上用于连接接地线的端子。

四、接地电阻的要求接地电阻是衡量接地效果的重要指标。

不同的接地类型和场所，对接地电阻的要求也不同。

一般来说，工作接地电阻要求在4 欧姆以下，保护接地电阻要求在 10 欧姆以下。

在特殊要求的场所，如易燃易爆场所，接地电阻要求会更严格。

五、接地装置的安装1、接地体的安装接地体应埋设在地下 06 米以上的深度，周围敷设降阻剂以降低接地电阻。

接地体之间的间距应符合相关标准。

2、接地线的连接接地线应采用黄绿双色线，连接应牢固可靠，不得有松动、虚接现象。

3、接地端子的设置接地端子应设置在设备易于接触的位置，并做好标识。
