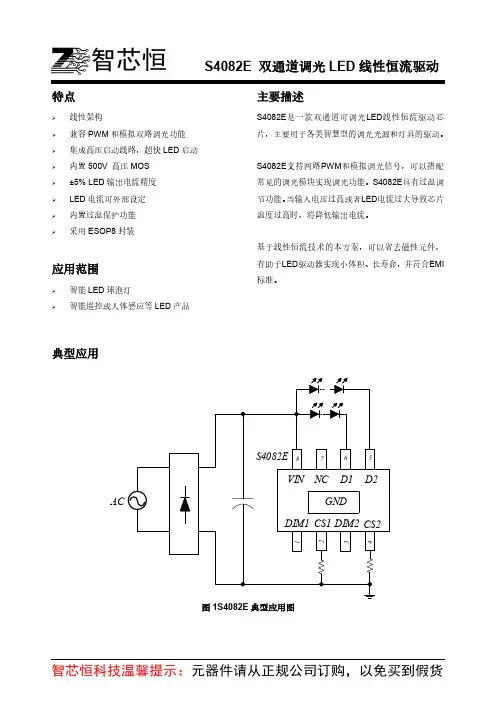

特点线性架构兼容PWM和模拟双路调光功能集成高压启动线路，超快LED启动 内置500V 高压MOS±5% LED输出电流精度LED电流可外部设定内置过温保护功能采用ESOP8封装应用范围智能LED球泡灯智能遥控或人体感应等LED产品主要描述S4082E是一款双通道可调光LED线性恒流驱动芯片，主要用于各类智慧型的调光光源和灯具的驱动。
S4082E支持两路PWM和模拟调光信号，可以搭配常见的调光模块实现调光功能。
S4082E具有过温调节功能。
当输入电压过高或者LED电流过大导致芯片温度过高时，将降低输出电流。
基于线性恒流技术的本方案，可以省去磁性元件，有助于LED驱动器实现小体积、长寿命，并符合EMI 标准。
典型应用AC图1S4082E典型应用图封装脚位图DIM1CS1DIM2CS2VIND2D1NC图2 管脚图订购信息最大工作电流管脚描述应用极限参数(Note1)Note1 : 最大极限值是指超出该工作范围，芯片有可能损坏。
推荐工作范围是指在该范围内，器件功能正常，但并不完全保证满足个别性能指标。
电气参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下的直流和交流电参数规范。
对于未给定上下限值的参数，该规范不予保证其精度，但其典型值合理反映了器件性能。
Note2 :人体模型，100pF电容通过1.5kΩ电阻放电。
电气参数(Note3, 4)（无特别说明情况下，T=25℃）ANote3：典型参数值为25˚C下测得的参数标准。
Note5：规格书的最小、最大规范范围由测试保证，典型值由设计、测试或统计分析保证。
内部结构框图D1D2VIN图3S4082E 内部框图应用信息S4082E 是一款双通道可调光LED 线性恒流驱动芯片，支持两路的PWM 或模拟调光信号输入，主要用于市电输入的各类调光光源和灯具的驱动。
1 供电在系统上电后，VIN 通过内部的高压JFET 给芯片供电。
2 恒流控制，输出电流设置S4082E 可以通过外部电阻精确设定LED 电流。
lED电源芯片SM2082G的高压线性恒流方案LED驱动电源，从早期的隔离开关恒流电源，过渡到非隔离的开关恒流电源,直到今天的高压线性恒流的大行其道，时间也就3年的时间。
无疑，市场竞争的惨烈，人工费用的压力，规模化生产的需求等等，都要求在驱动电源技术上革新。
现在的LED驱动电源市场，是隔离，非隔离，单通道高压线性恒流芯片三足鼎立的局面，各自有各自的市场应用。
短时间内，谁也无法取代谁，但不可否认高压线性驱动的应用的正越来越被业界接受。
单通道高压线性恒流芯片SM2082G 是一款单通道LED 线性恒流控制芯片，这款单通道高压线性恒流芯片SM2082G使用本司专利的恒流设定和控制技术，并且输出电流由外接Rext 电阻设置为5mA~120mA，而且单通道高压线性恒流芯片SM2082G输出电流不随芯片OUT 端口电压而变化，具有较好的恒流性能。
从单通道高压线性恒流芯片SM2082G 集成电路构造上来分析，单通道高压线性恒流芯片SM2082G系统结构简单，外围元件极少，方案成本低。
高PF和低THD的优良特性，是单通道高压线性恒流芯片SM2082G的特点。
没有电解的方案，可以使得LED灯的寿命大大延长，单通道高压线性恒流芯片SM2082G应用方案简单但性能仍然优良，可以满足欧美等高规格市场，是室内照明电源的方案不错的选择。
从性价比上来说，单通道高压线性恒流芯片SM2082G属于迎合现在的LED产品照明市场目前的现状。
从各方面来说，单通道高压线性恒流芯片SM2082G还可以支持可控硅调光应用电路，高压线性恒流芯片SM2082G应用广泛。
详细的SM2082G可控硅调光方案应用图如下。
至于单通道高压线性恒流芯片SM082G频闪的问题，业界争论已久，首先不能以相机的评判作为标准。
其次，应用环境下面，人眼远离灯具50CM以上，已察觉不到频闪，对人眼没有影响。
最后，加入一个小的贴片电容，可以消除频闪，即使电容损坏，也不会出现死。
1、BUCK应用说明：BUCK应用时，将CTRL接HVDD，或者通过电阻再接HVDD。
2、反激应用说明：反激应用时，将CTRL接GND。

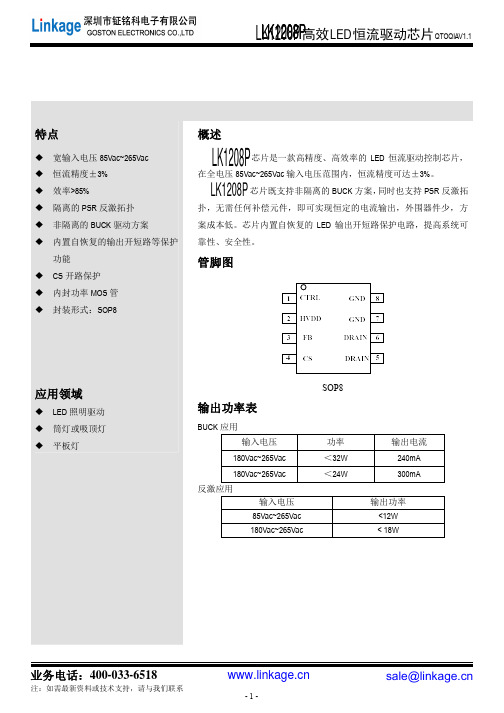

内部功能框图名称序号管脚说明CTRL 1 反激与BUCK应用切换开关HVDD 2 芯片高压电源FB 3 反馈端口CS 4 电流检测端口DRAIN 5、6 高压电源输入端GND 7、8 芯片地订购信息订购型号封装形式包装方式卷盘尺寸管装编带SM7522P SOP8 100000只/箱2500只/盘13寸极限参数极限参数(TA= 25℃)符号说明范围单位V CTRL反激与BUCK应用切换开关-0.3~25 VHVDD 芯片高压电源-0.3~25 VV FB反馈引脚-0.3~7VV CS电感电流采样端口-0.3~7 VDRAIN 高压电源输入端口-0.3~600V T J允许的工作温度范围-40~125 ℃T STG存储温度-55~150 ℃V ESD ESD耐压>2 KV电气工作参数（除非特殊说明，下列条件均为TA=25℃，HVDD=18V）符号说明条件范围单位最小典型最大I DD_OPER静态工作电流——0.6 —mA U VLOH打嗝电压上限阈值—13 14.2 15 V U VLOL打嗝电压下限阈值—7 8 8.8 V V TH_CSH电流侦测峰值阈值电压——610 —mV T LEB消隐时间——400 —nS T OFFmax最大关闭时间——300 —uS T OFFmin最小关闭时间—— 3.5 —uS V FBH过压保护阈值—— 3.5 —V V FBL短路保护阈值——0.3 —V V BR击穿电压—600 ——V R dson MOSFET导通电阻- 4.5 - ohms功能表述是一款高精度高效率的LED 恒流驱动控制芯片。
适用于85Vac~265Vac 全范围输入电压，恒流精度可达±5%。
芯片既支持非隔离的BUCK 驱动方案，也适用于PSR 反激拓扑，通过给CTRL 脚置不同电位实现应用切换：BUCK 应用时将CTRL 脚接HVDD 或通过电阻R （2k Ω即可）后接HVDD ，反激应用时将CTRL 接GND 。
SM2087
管脚说明
极限参数
若无特殊说明，环境温度为25°C。
电气工作参数
若无特殊说明，环境温度为25°C。
功能描述
SM2087是LED恒流驱动控制电路，内部集成LED恒流控制模块、OUT端口高压驱动模块等功能模块。
芯片OUT1端口输入电压最低为6V（I OUT = 20mA），可通过外接REXT电阻实现输出电流10mA~60mA，内置的LED恒流驱动模块可使LED电流保持高精度且不受环境温度影响。
芯片可通过逐级开启4个开关实现高效率，高功率因数。
芯片输出电流通过外置电阻R进行调节，I OUT=V REXT/R，4级开关逐级开启时输出电流如下：
I OUT1=0.55V/R I OUT2=0.70V/R I OUT3=0.85V/R I OUT4=0.90V/R
典型应用方案
SM2087典型单颗应用方案
38*224*211*210*2
图1. SM2087典型单颗应用方案
SM2087典型并联应用方案
图2. SM2087典型并联应用方案
封装形式ESOP8。
钲铭科“线性恒流电源”新品—SM2082D

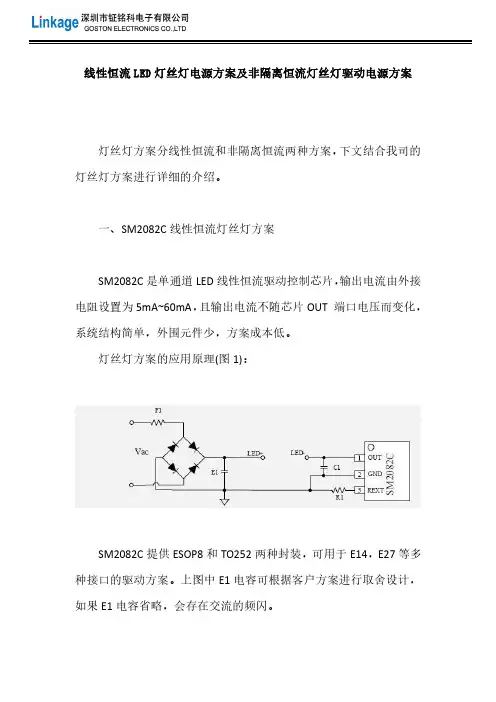

使用我司SM2O82C的朋友会问，“SM2082C单颗功率（常规情况下）是8W，能否做到16W？”之前，我们的回复是不可以。
但是现在，我们可以骄傲的告诉朋友们：“顺应市场和客户的需求，经过研发和产品升级，钲铭科电子已推出了单颗16W的线性恒流电源驱动IC SM2082D！”SM2082D的应用图如下图，电路结构简单，与原SM2082C的工作原理、封装形式等等都相同，仅单颗功率增大到16W，可以完全兼容原SM2082C的方案板。
若原系统板采用2颗SM2082C实现的16W，现在只需1颗SM2082D，同时，检流电阻从2个调整为1个。
单颗T8管应用系统的典型参数如下：
SM2082D的特点如下：
SM2082D属于线性恒流驱动IC，提供ESOP8、TO252-2、SOT89-3等多种封装，可PIN对PIN兼容与替换SM2082C。
可广泛应用于T8/T5日光灯管，一体化吸顶灯以及灯丝灯等多种光源或灯具，不但电路简单易于批量化生产，而且性价比更高！。
各种LED恒流驱动及恒流IC芯片盘点LED恒流驱动简介山于LED是特性敬感的半导体器件，乂具有负温度特性，因而在应用过程中需要对其进行稳定工作状态和保护，从而产生了驱动的概念。
LED器件对驱动电源的要求近乎于苛刻, LED不像普通的白炽灯泡，可以直接连接220V的交流市电。
LED是2〜3伏的低电压驱动, 必须要设计复杂的变换电路，不同用途的LED灯，要配备不同的电源适配器。
国际市场上国外客户对LED驱动电源的效率转换、有效功率、恒流精度、电源寿命、电磁兼容的要求都非常高，设计一款好的电源必须要综合考虑这些因数，因为电源在整个灯具中的作用就好比像人的心脏一样重要。
LED驱动电源把电源供应转换为特定的电压电流以驱动LED发光的电压转换器，通常情况下：LED驱动电源的输入包括高压工频交流（即市电）、低压直流、高压直流、低压高频交流（如电子变压器的输出）等。
而LED驱动电源的输出则大多数为可随LED正向压降值变化而改变电压的恒定电流源。
LED电源核心元件包括开关控制器、电感器、开关元器件（MOSFET）.反馈电阻、输入滤波器件、输出滤波器件等等。
根据不同场合要求、还要有输入过压保护电路、输入欠压保护电路，LED开路保护、过流保护等电路。
LED的恒流驱动用LED作为显示器或其他照明设备或背光源时，需要对其进行恒流驱动，主要原因是:1.避免驱动电流超出最大额定值，影响其可鼎性。
2.获得预期的亮度要求，并保证各个LED亮度、色度的一致性3.能有效的避免雷击，电网的浪涌，过电流，过电压的保护，使LED寿命提高。
存在问题：要处理好散热问题，散热问题没有处理好就会影响LED寿命。
口前LED均采用直流驱动，因此在市电与LED之间需要加一个电源适配器即LED驱动电源。
它的功能是把交流市电转换成合适LED的直流电。
根据电网的用电规则和LED的驱动特性要求，在选择和设计LED驱动电源时要考虑到以下儿点：1•高可鼎性特别像LED路灯的驱动电源，装在高空，维修不方便，维修的花费也大。

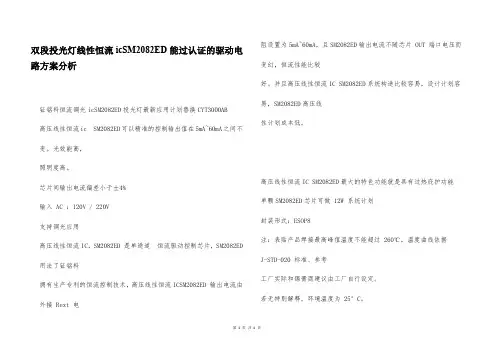

双段投光灯线性恒流icSM2082ED能过认证的驱动电路方案分析钲铭科恒流调光icSM2082ED投光灯最新应用计划替换CYT3000AB 高压线性恒流ic SM2082ED可以精准的控制输出值在5mA~60mA之间不变。
光效能高，照明度高。
芯片间输出电流偏差小于±4%输入 AC ：120V / 220V支持调光应用高压线性恒流IC，SM2082ED 是单通道恒流驱动控制芯片，SM2082ED 用法了钲铭科拥有生产专利的恒流控制技术，高压线性恒流ICSM2082ED 输出电流由外接 Rext 电阻设置为5mA~60mA，且SM2082ED输出电流不随芯片 OUT 端口电压而变幻，恒流性能比较好。
并且高压线性恒流IC SM2082ED系统构造比较容易，设计计划容易，SM2082ED高压线性计划成本低。
高压线性恒流IC SM2082ED最大的特色功能就是具有过热庇护功能单颗SM2082ED芯片可做 12W 系统计划封装形式：ESOP8注：表贴产品焊接最高峰值温度不能超过 260℃，温度曲线依据J-STD-020 标准、参考工厂实际和锡膏商建议由工厂自行设定。
若无特别解释，环境温度为 25°C。
高压线性恒流ic SM2082ED其中 Vin 是系统输入电源电压，VLED 是单个 LED 工作电压降，ILED 是 LED 导通电流。
可看出系统串联的 LED数量 n 越大，系统工作效率越高。
系统设计过程中，需按照应用环境调节 SM2082ED 的 OUT 端口工作电压，优化η值。
高压线性恒流ic SM2082ED恒流曲线可看出常温下 OUT 端口最低电压 VOUT_MIN：IOUT= 20mA，VOUT_MIN = 4.1V； IOUT = 30mA，VOUT_MIN = 4.6V；IOUT = 40mA，VOUT_MIN = 5.0V；按照 LED 灯的并接组数和 LED 灯工作电流挑选并联芯片数量，图中Rext1~RextN 的电阻值可设置相同或者不同。
当前，市面上传统的AC/DC电源方案，因其线路复杂、零部件多、体积大、成本高、不易于批量生产和安装，很难满足LED灯具在智能调光方面的应用; 同时，“电源”的线性高压LED方案，由于其线路及其简单，并且性能也逐渐提升，成本、可靠性的优势使其有很大的发展。
中国的LED市场会有明显的层次化划分，针对消费者的需要，高、中、低端都会有大量相应产品涌现。
如下图：
AC/DC电源 LED线性恒流
LED线性恒流经历了 1.阻容线性恒流 2. 开关线性恒流 3多分段线性恒流
从最初的简单、性能单调、可靠性低；逐步发展到结构简洁、智能化、性能稳定。
随着线性恒驱动IC逐步在市场广泛应用；LED线性恒流将开辟LED驱动应用中的新纪元。
针对市场的需求和满足广大消费者对LED照明的需要，中山市昌公司推出多分段LED线性恒驱动IC HF3028。
【HF3028主要技术特点】
高压700伏BCD工艺生产，具有700V耐受电压和抗冲击能力
高功率因数>0.98，高效率>90%
单颗IC支持20W，市电170V-260V电压支持，输出电流可达90mA，恒流精度<±3%，确保LED的
使用寿命，对于功率大于20W的应用可以多颗IC并联使用
无需电解电容，超稳定，使用寿命媲美LED灯珠寿命，内置震荡器增频，改善频闪，如果增加
电解电容，可以做到无频闪
支持可控硅，PWM无级调光
线路简单，BOM成本低，可与灯组共用PCB板，全贴片方案，无需人工组装
THD：<20%
芯片具有过温保护，过压保护
封装形式：ESOP8，体积小，散热好
【HF3028 专利技术】
HF3028采用自主专利技术设计,多级恒流驱动电路和外部LED串的供电电源
由交流输入电源经桥式整流获得,不经过电解电容滤波。
交流输入波形如
图2所示，整流输出波形如图3所示,多级恒流驱动电路及LED照明装置
的工作相位(PHASE)如图4所示。
外部LED串的通断过程如表1所示。
在相位0，电源电压小于Vl ，所有LED串都不导通；在相位1，电源电压大于等于Vl ，第一LED串（LEDl ）导通，其它 LED 串不导通：在相位2 ，电源电压大于等于V2 ，多级控制单元关闭第一恒流驱动单元，开启第二恒流驱动单元，第一LED 串CLEDl ）和第二LED 串CLED2 ）导通，其它LED 串不导通：在相位3，电源电压大于等于V3 时，多级控制单元关闭第一恒流驱动单元、第二恒流驱动单元，开启第三恒流驱动单元，第一LED 串（LEDl）、第二LED 串（LED2 ）和第二 LED 串（LED2）导通：在相位4 ，电源电压大于等于V4时，多级控制单元关闭第一恒流驱动单元、第二恒流驱动单元和第三恒流驱动单元，开启第四恒流驱动单元，整个LED 串全部导通。
以此类推。
图2 交流输入波形图
图3 桥式整流输出波形图
T
图4PHASE图
【HF3028 应用电路】
HF3028特别适用于LED串联使用的投光灯、日光灯吸吸灯、和高压LED球泡、射灯；使用
时将AC1和AC2接交流市电，VA、L1、L2、L3、L4分别接LED串各个节点，在IADJ端口对
地接电阻可以加大驱动电流使功率加大至20W,从而适应绝大数应用场，对于大于20W的应
用，可以将多片HF3028 直接并联，使功率倍增。
对于需要改善频闪的应用可以在端口外接
一个电容。
实验测试图
电路结构图
【HF3028 前景】
中山市昌捷光电有限公司推出HF3028具有目前最大电流输出、精准的恒流、精密的制作工艺；广泛应用于投光灯、日光灯、吸顶灯和高压LED的球泡灯、射灯；特别是投光灯，目前市场的大多数线性恒流IC对于高功率驱动采用了外置MOS管的做法，而过多的外围零器件会导致整个电路散热性能不佳，最终影响了LED寿命，违背了LED线性恒流的初衷；HF3028内置MOS 管的精密的制作工艺，大电流的精准恒流输出，满足了LED市场的高功率、长寿命、结构简单、节能环保的需求；这符合LED行业的发展趋势！
HF3028采用线性恒流的架构，拥线性恒流方案的简洁性，实现媲美AC/DC的性能参数，在LED 驱动应用中将开辟线性恒流的新纪元。
