微球的制备

高分子微球和微囊一、引言高分子微球和微囊是现代材料科学中的重要组成部分，它们在许多领域都有广泛的应用，如药物传递、生物检测、催化剂载体、吸附剂、电子器件等。

这些微小球体具有独特的物理和化学性质，包括高比表面积、可调的孔径和形态、良好的化学稳定性等，使得它们成为许多应用领域的理想选择。

二、高分子微球的制备高分子微球的制备方法有多种，包括乳液聚合法、悬浮聚合法、模板法等。

其中，乳液聚合法是最常用的方法之一，通过将单体、引发剂、乳化剂等混合，形成油/水乳液，然后在一定条件下进行聚合，最后洗涤、干燥得到高分子微球。

这种方法制备的微球粒径一般在微米级别，粒径分布较窄。

三、高分子微球的性质高分子微球具有许多独特的性质，如高比表面积、良好的化学稳定性、可调的孔径和形态等。

这些性质使得高分子微球在许多领域都有广泛的应用，如药物传递、生物检测、催化剂载体等。

同时，高分子微球的表面性质和功能化也得到了广泛的研究，可以通过接枝不同的功能基团来改变其表面性质，从而拓展其在不同领域的应用。

四、高分子微球的应用1.药物传递：高分子微球可以作为药物载体，将药物包裹在微球内部或附着在微球表面，通过控制药物的释放速度和释放方式，实现药物的缓释或控释。

这种药物传递方式可以提高药物的疗效和降低副作用。

2.生物检测：高分子微球可以作为生物检测的标记物或载体，如抗原-抗体反应中的标记物、核酸探针的标记物等。

通过与目标生物分子特异性结合，可以实现生物分子的快速、灵敏检测。

3.催化剂载体：高分子微球可以作为催化剂的载体，通过在微球表面负载催化剂，可以有效地提高催化剂的分散度和活性，从而提高催化反应的效率和选择性。

4.吸附剂：高分子微球可以作为吸附剂，通过物理或化学作用吸附气体或液体中的杂质或有害物质。

这种吸附剂可以重复使用，且易于再生和处置。

5.电子器件：高分子微球在电子器件中也有广泛应用，如聚合物太阳能电池、发光二极管等。

通过改变高分子微球的形貌和排列方式，可以提高电子器件的性能和稳定性。

中空微球制备
一、前言
中空微球是一种具有广泛应用前景的新型材料，其制备方法也因其特殊性质而备受关注。

本文将介绍中空微球的制备方法及其应用。

二、中空微球的定义
中空微球是指内部为空心结构的微小颗粒，通常由聚合物材料制成，具有轻质、高强度、低密度等特点。

三、中空微球的制备方法
1. 溶剂挥发法
该方法是将聚合物溶解在有机溶剂中，然后滴入水或其他非溶剂，使聚合物分子在水相界面上凝聚成为球形颗粒。

最后通过挥发有机溶剂得到中空微球。

2. 模板法
该方法是将一定形状的模板材料浸泡在聚合物溶液中，经过固化和去除模板材料后得到中空微球。

3. 相转移法
该方法是利用表面活性剂和油水两相之间的相互作用，在油相里形成胶束，在胶束内加入单体和交联剂，通过自由基聚合反应形成中空微球。

四、中空微球的应用
1. 催化剂载体：由于中空微球具有高比表面积和良好的孔结构，可用作催化剂载体，提高催化剂的效率。

2. 药物缓释：中空微球可以将药物包裹在内部，通过控制微球孔径和壁厚度实现药物缓释效果。

3. 纳米复合材料：中空微球可以与其他纳米材料进行复合，形成新型纳米复合材料，具有应用前景。

五、总结
中空微球是一种具有广泛应用前景的新型材料，其制备方法多样化，应用领域也非常广泛。

在未来的研究中，我们可以进一步探索其性质和应用，为各个领域提供更多的解决方案。

明胶微球的制备一、目的和要求1.1.了解制备微球剂的基本原理。

2.2.掌握用交联固化法制备微球的方法。

二、仪器和村料仪器：电动搅拌器，烧杯（250ml）,布氏滤器（Ø5cm），水浴，电炉，显微镜，马尔文粒度仪等。

材料：液状石蜡，明胶（B型，等电点 pH 4.8-5.2）, 司盘80，甲醛，石油醚等。

四、实验内容1. 乳化量取50ml 液体石蜡置烧杯中，加入适量司盘80（1%，w/v）,预热至60︒C, 将螺旋形搅拌桨置于烧杯中央液面下2/3高处（见图27-1），调节转速约400rpm。

另取20%(w/v)明胶溶液5ml预热至60︒C,在搅拌下缓缓加入液体石蜡中，继续搅拌15min使充分乳化。

2. 洗涤将上述乳液在搅拌下迅速冷却至5︒C，抽滤，从滤器上用适量石油醚分三次洗去微球表面的液体石蜡，抽干，转移至平皿上，加少量丙酮分散后在红外灯下40︒C挥去丙酮。

3. 固化取干燥的微球细粒置盛有40%甲醛溶液的密闭容器中，微热，6h 后取出，挥去残留甲醛即得明胶微球。

4. 粒度测定马尔文粒度仪测定。

实验指导一、预习要求1. 1.了解微球剂的应用及一般制备方法。

2. 2.了解明胶的性质。

二、操作要点和注意事项1. 1.本实验采用乳化法制备微球，先制备w/o型乳浊液，故选择司盘80为乳化剂，用量为油相重量的1%(w/v)左右。

乳化剂用量太少，形成的乳液不稳定，在加热时容易粘连。

2. 2.乳化搅拌时间不宜过长，否则分散液滴碰撞机会增加、液滴粘连而增大粒径。

搅拌速度增加有利于减小微球粒径，但以不产生大量泡沫和漩涡为度。

3. 3.适当降低明胶溶液浓度、升高温度，加快搅拌速度和提高司盘80的加入量均可减小微粒的粒径，在实验条件下，微球粒径范围约在2-10 m。

4. 4.甲醛和明胶会产生胺醛缩合反应使明胶分子相互交联，达到固化目的。

交联反应在pH8-9容易进行，所以预先将明胶溶液调节至偏碱性有利于交胶完全。

5. 5.明胶微球完全交联固化时间约在12h以上。

二氧化硅微球的制备的原理二氧化硅微球是一种由纳米材料组成的微小颗粒，具有广泛的应用领域，如催化剂、药物传输、涂层材料等。

其制备原理主要包括溶胶-凝胶法、微乳液法和自组装法等。

溶胶-凝胶法是一种常用的制备二氧化硅微球的方法。

其基本步骤是首先溶化硅原料，如硅酸乙酯，得到硅溶胶。

随后，在适当的溶剂（如乙醇）中，添加催化剂（如氨水）和稳定剂（如聚乙二醇），将硅溶胶转化为凝胶。

在凝胶形成后，通过超声处理、离心等工艺，得到粉末形状的二氧化硅凝胶。

最后，通过高温煅烧，使凝胶转化为稳定的二氧化硅微球。

微乳液法是一种基于液-液界面活性剂的制备方法。

首先，将表面活性剂（如辛基磺酸钠）和溶剂（如水和石油醚）混合，形成均匀的微乳液系统。

随后，将含有硅源的溶液缓慢加入微乳液中，并通过机械搅拌使硅源分散在微乳液中。

接着，通过加入碱性催化剂，使硅源在微乳液中水解生成硅胶。

最后，通过高温煅烧，将硅胶转化为二氧化硅微球。

自组装法是一种通过物相分离原理制备二氧化硅微球的方法。

其步骤是将胶体颗粒（如聚合物微球）和硅源（如正硅酸乙酯）混合，形成胶体溶胶。

随后，在适当条件下（如溶剂挥发或温度调节），通过自组装的方式将胶体溶胶中的聚合物微球包覆在硅源中，形成核/壳结构的二氧化硅微球。

最后，通过高温煅烧，使核/壳结构的二氧化硅微球转化为纯净的二氧化硅微球。

以上三种制备二氧化硅微球的方法各具特点，可以根据具体应用的需要选择合适的方法。

溶胶-凝胶法制备的二氧化硅微球具有较小的颗粒尺寸和较高的孔隙度，其中微乳液法可以获得较大的颗粒尺寸。

自组装法制备的二氧化硅微球具有核/壳结构，表面具有较高的稳定性和较好的生物相容性。

这些方法的发展和应用为研究纳米材料、制备功能材料以及推动纳米技术的发展提供了重要的基础。

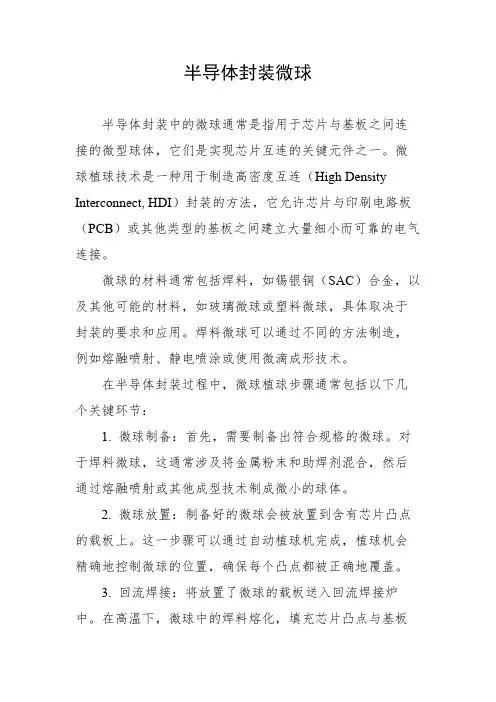

半导体封装微球半导体封装中的微球通常是指用于芯片与基板之间连接的微型球体，它们是实现芯片互连的关键元件之一。

微球植球技术是一种用于制造高密度互连（High Density Interconnect, HDI）封装的方法，它允许芯片与印刷电路板（PCB）或其他类型的基板之间建立大量细小而可靠的电气连接。

微球的材料通常包括焊料，如锡银铜（SAC）合金，以及其他可能的材料，如玻璃微球或塑料微球，具体取决于封装的要求和应用。

焊料微球可以通过不同的方法制造，例如熔融喷射、静电喷涂或使用微滴成形技术。

在半导体封装过程中，微球植球步骤通常包括以下几个关键环节：1. 微球制备：首先，需要制备出符合规格的微球。

对于焊料微球，这通常涉及将金属粉末和助焊剂混合，然后通过熔融喷射或其他成型技术制成微小的球体。

2. 微球放置：制备好的微球会被放置到含有芯片凸点的载板上。

这一步骤可以通过自动植球机完成，植球机会精确地控制微球的位置，确保每个凸点都被正确地覆盖。

3. 回流焊接：将放置了微球的载板送入回流焊接炉中。

在高温下，微球中的焊料熔化，填充芯片凸点与基板之间的空隙，并在冷却后固化，形成牢固的焊点。

4. 检查与测试：焊接完成后，需要对焊点进行视觉和电学检查，以确保连接的质量和可靠性。

不合格的焊点可能会导致封装失败或后续使用中的问题。

微球植球技术的优点包括能够实现高密度的互连，提高封装的电气性能和热管理能力。

此外，与传统的引线框架封装相比，微球植球技术能够减少封装体积，降低成本，并提高生产效率。

在设计和制造微球植球封装时，需要考虑许多因素，包括微球的材料属性、尺寸精度、放置一致性、焊接过程的控制以及最终产品的。

聚苯乙烯微球的制备方法聚苯乙烯微球是一种在生物医学、材料科学、能源等领域应用广泛的微纳米材料。

制备聚苯乙烯微球不仅可以通过实验室和工业规模的方法进行，而且已经被广泛研究。

本文将介绍几种不同的方法，以及它们的优缺点。

一、乳液聚合法乳液聚合法是制备聚苯乙烯微球最常见的方法之一。

它的基本流程是在水相中加入单体丙烯腈（AN）和苯乙烯（St），并加入表面活性剂和十二烷基苯磺酸钠（SDBS），以及过氧化苯甲酰（BPO）作为引发剂进行聚合反应。

表面活性剂是用来降低微球的粘度和防止微球的凝聚，并有助于微球的均匀分布。

反应结束后，微球通过离心分离、洗涤、干燥等步骤进行纯化和收集。

优点：乳液聚合法制备的聚苯乙烯微球尺寸均匀，制备过程简便，且成本相对较低。

缺点：乳液聚合法的最大缺点是产生大量的废水，对环境有一定的污染。

二、辅助乳液法辅助乳液法是在乳液聚合法的基础上进行改进的方法，使用辅助表面活性剂来替代传统的表面活性剂，并使用单一引发剂来替代等量的两种引发剂，以减少废水的产生量。

辅助乳液法的基本步骤与乳液聚合法类似。

优点：与乳液聚合法相比，辅助乳液法可以减少废水的产生，对环境污染更小。

缺点：辅助乳液法的固相产率较低，微球的形态易发生变化，粘性较大，难以得到较大的微球。

三、反应溶剂剥离法反应溶剂剥离法是一种将单体反应所需的有机溶剂作为剥离剂的方法。

该方法的基本流程如下：将需要制备聚苯乙烯微球的有机溶剂、单体丙烯腈和苯乙烯混合，加入引发剂、表面活性剂和剥离剂进行聚合反应。

反应后，将微球分离、洗涤和干燥。

优点：反应溶剂剥离法可以制备规模较大的聚苯乙烯微球，而且微球的形态和尺寸分布较均匀。

缺点：反应溶剂剥离法的缺点是需要大量的有机溶剂，并且需要处理溶剂和废水。

微球的悬浮性较强，制备过程中难以调控聚合反应。

四、界面反应法界面反应法是指在水-油界面或水-空气界面上进行的聚合反应。

该方法的基本流程是在水相中溶解表面活性剂和单体丙烯腈、苯乙烯等单体，将油相浸入水相中。

水凝胶微球的制备方法溶胶凝胶法是最常用的一种水凝胶微球制备方法之一、其主要步骤包括：首先，将水溶性高分子材料加入溶剂中，并通过搅拌等方法使其均匀混合，形成均相溶液；接着，将溶液注入到乳化剂溶液中，形成乳液；然后，通过控制乳液温度、pH值、添加交联剂等方法，使乳液中的高分子材料发生凝胶化反应，形成水凝胶微球；最后，用洗涤剂或其他方法将乳液中的乳化剂去除，得到纯净的水凝胶微球。

乳液凝胶法是另一种常用的水凝胶微球制备方法。

其主要步骤包括：首先，将水溶性高分子材料和乳化剂加入溶剂中，并经过搅拌等方法使其充分混合，形成乳液；接着，通过调整乳液的温度、pH值和添加交联剂等方法，使乳液中的高分子材料发生凝胶化反应，形成水凝胶微球；最后，用洗涤剂或其他方法将乳液中的乳化剂去除，得到纯净的水凝胶微球。

微流控法是一种较新的水凝胶微球制备方法。

其主要依赖于微流控芯片，通过微流控芯片中的微型通道和微阀等微结构，控制高分子材料的流动和反应过程。

具体步骤包括：首先，将高分子材料溶液注入到微流控芯片中，并通过外部压力或电压等手段控制材料的流动；接着，通过微流控芯片中的反应通道，使高分子材料发生凝胶化反应，形成水凝胶微球；最后，将制备好的水凝胶微球从芯片中取出。

纳米乳液模板法是一种基于纳米乳液的水凝胶微球制备方法。

其主要步骤包括：首先，将水溶性高分子材料和乳化剂加入溶剂中，并通过搅拌等方法使其均匀混合，形成纳米乳液；接着，通过控制纳米乳液的温度、pH值和添加交联剂等方法，使纳米乳液中的高分子材料发生凝胶化反应，形成水凝胶微球；最后，用洗涤剂或其他方法将乳液中的乳化剂去除，得到纯净的水凝胶微球。

总体来说，制备水凝胶微球的方法多样化，可以根据需要选择合适的方法。

这些方法各有优缺点，需要根据实际情况进行选择和改进，以得到具有理想性能的水凝胶微球。

壳聚糖微球制备
壳聚糖微球的制备方法有多种，以下是其中一种常用的方法：
1. 首先将壳聚糖溶解在酸性溶液中，调节pH值至2-4之间。

2. 然后加入一定量的乳化剂(如十二烷基硫酸钠),并充分搅拌使乳化剂均匀分布在溶液中。

3. 接着将油相(如大豆油)缓慢滴加到水相中，同时不断搅拌，形成微小的油滴。

4. 将上述混合物加热至70-90°C,保持一段时间，使油滴内部的水分蒸发出来，形成空心结构。

5. 最后通过过滤、洗涤等步骤去除未反应的物质和杂质，得到纯净的壳聚糖微球。

需要注意的是，在制备过程中需要控制好各种参数，如pH值、乳化剂用量、温度等，以确保微球的大小、形状和分布均匀性符合要求。

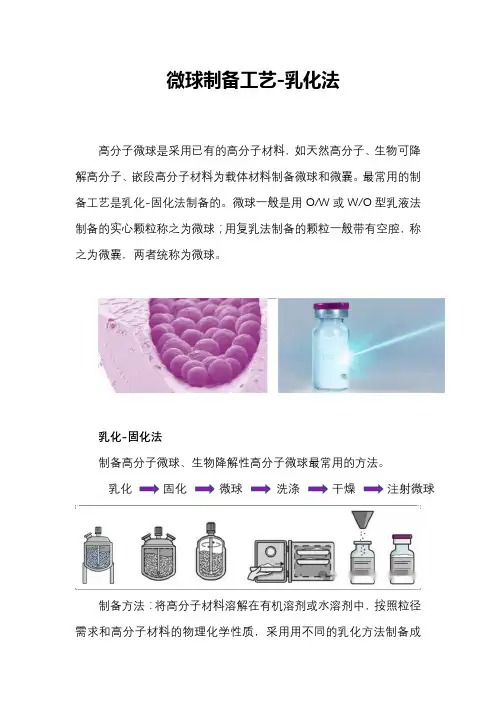

微球制备工艺-乳化法高分子微球是采用已有的高分子材料，如天然高分子、生物可降解高分子、嵌段高分子材料为载体材料制备微球和微囊。

最常用的制备工艺是乳化-固化法制备的。

微球一般是用O/W或W/O型乳液法制备的实心颗粒称之为微球；用复乳法制备的颗粒一般带有空腔，称之为微囊，两者统称为微球。

乳化-固化法制备高分子微球、生物降解性高分子微球最常用的方法。

制备方法：将高分子材料溶解在有机溶剂或水溶剂中，按照粒径需求和高分子材料的物理化学性质，采用用不同的乳化方法制备成W/O型、O/W型、W/O/W型或O/W/O型乳液，制备乳液时，连续相中需加入乳化剂/稳定剂，使乳液稳定。

然后除去溶剂或物理/化学交联等方法固化得到微球。

微球的形成由成核过程与核成长过程组成，此过程决定微球粒径和粒径分布。

选择合适的制备工艺制备理想的微球。

乳化方法：1、机械搅拌法；2、均质乳化法；3、高压微射流法；4、超声乳化法；5、微孔膜乳化法；6、微流控法。

乳化方法及其制备的乳液特点机械搅拌法最常用的方法，采用搅拌桨将油相和水相混合并将大液滴破损成小液滴，搅拌速度越快获得的液滴越小，一般可以获得几微米至几百微米的液滴。

均质乳化法一种高速搅拌法，通过调节搅拌剪切速度，可获得几十纳米至几微米的微球，但是由于剪切速度高，耗能大并产热，易使对热敏感的API失活。

高压微射流在超高压（310MPa）压力作用下，乳液经过微孔径产生几倍音速的流体，从而达到分散和乳化的目的。

其耗能大并产热，易使对热敏感的API失活。

超声乳化法在超声波能量作用下，油水混合形成乳液。

其产热高，易使对热敏感的API失活，一般需求在容器周围放上冷却装置。

微孔膜乳化法分散相在驱动力下压过膜孔，通过分散相和膜孔之间的界面张力形成均一的液滴，用物理或化学方法固化后可得到均一的微球微流控法通过严格控制两相流动速度来制备粒径可控的液滴，粒径分布系数可达到5%以下。

微流控可实现粒径可控及形貌结构可控，但是现阶段还难以实现大规模制备。

聚合物空心微球
聚合物空心微球是一种具有微米级尺寸的微球，其外部由聚合物材料构成，内部为空心。

这种微球在各个领域都有着广泛的应用，包括药物传递、生物医学、材料科学等。

本文将详细介绍聚合物空心微球的制备方法、特点及应用领域。

一、制备方法
聚合物空心微球的制备方法主要包括模板法、自组装法和液滴法。

模板法是最常用的制备方法之一，通过在模板表面聚合单体或聚合物，然后去除模板得到空心微球。

自组装法利用分子间的相互作用力使单体自组装成空心结构，液滴法则是通过控制液滴的形状和表面张力来制备空心微球。

二、特点
聚合物空心微球具有轻质、高强度、可调控孔径大小等特点。

由于空心结构的存在，这种微球具有较大的比表面积和孔隙率，有利于药物的载荷和释放。

此外，聚合物空心微球还具有良好的生物相容性和可降解性，不会对人体造成不良影响。

三、应用领域
1. 药物传递：聚合物空心微球可以作为药物载体，将药物包裹在微球内部，通过控制微球的释放速度和途径，实现药物的定向释放，提高药物的疗效。

2. 生物医学：空心微球可以用于细胞培养和组织工程，为细胞提供
生长的支架和微环境，促进组织再生和修复。

3. 材料科学：聚合物空心微球可以用作光子晶体、传感器、催化剂等领域的功能材料，通过调控微球的结构和性能，实现特定功能的应用。

聚合物空心微球具有广泛的应用前景，其制备方法简单灵活，特点独特多样，适用于多个领域。

随着科学技术的不断发展，相信聚合物空心微球将在未来发挥更加重要的作用，为人类健康和科技进步提供新的可能性。
