52寸创维液晶电视电源板无图纸检修过程一块52寸创维电源板无图纸检修过程：为朋友代修一块创维52寸液晶电视电源板，朋友只拿来了板了，我没问什么型号的电视。
板号：5800-P52TTN-0100534L-0952TTN-00168P-P52TTN-00板子来时电源保险和Q200，Q201（这是24V专供）换过，粗量没有来重短路的，插电开机，发现只有待机5V有。
短接5V和SYDBY，量没有12V与24V，量主电源滤波电容C110 C112 330V，这也表明PFC没工作。
由于对具体原理没太明白，但看整板，发现这板24V和12V是分别供电的，板子也不是贴片元件的那种，维修起来还是挺方便的。
仔细查看发现待机变压器处一支标有R308的电阻有些发黑，测量无阻值，看色环是10欧的，换后以为大功告成。
但试机故障依旧。
研究发现待机5V 初级还通过这个电阻和D302整流C308滤波输出电压，通过控制给IC400 1377BP和IC201NCP5181P 供电。
这两个电源块就是分别控制12V和24V的吧，量供电为5V多点，看C308滤波电容为50V/22UF，结合电路分析5V是不正常的。
由于5V正常，IV300，A6159M是不会有问题的，唯一的解释是IC400和IC201或相关电路有短路。
由于朋友换过Q200 Q201，所以IC201（24V）处有问题的可能性大，断开其供电，发现12V已正常，主电容还是330V左右。
查外围没问题，换NCP5181后，加假负载试机没啥问题，故障排除。
此时量PFC电容已是383V。
事后找了相关电路一起奉上。
转：/thread-264922-1-1.html[52寸创维液晶电视电源板无图纸检修过程]。
液晶显示器电源电路图220V交流市电通过交流保险管F101后进入由CXl01、LFl01等组成的抗干扰电路，经抗干扰电路处理后再进入BDl01进行整流。
为了防止瞬间大电流冲击，在整流后加入了THl01NTC热敏电阻，最后经C101滤波生成约300V的直流电压。
从中可以看出，本电路不同于其他显示器开关电源的地方，一是THl01的位置不同(一般电路多设置在电源进线端)，另一点就是未设置电源开关，从而决定了只要插头接人市电，整个开关电源电路就开始工作，这也恰恰是借助于FAN7601优良的“绿色”功能来实现的。
整流滤波电路产生的约300V直流电压分两路输入开关电源电路，一路经开关变压器T1的①一②绕组加到开关管Q101的漏极。
另一路通过启动电阻R117加到开关电源PWM控制器FAN7601的①脚，通过启动控制电路由⑦脚对外部电容c108充电，当C108两端电压上升到11V时，FAN7601内部振荡电路起振，从⑥脚输出驱动脉冲，通过D103、R106、R107加到Q101栅极,使开关管工作于开关状态。
开关变压器各绕组有感应电压产生，通过各整流滤波系统向负载提供直流电压。
其中开关变压器的③-④绕组产生感应电压经R105限流、D1 / 27102滤波后向FAN7601的⑦脚提供芯片工作电压，启动控制电路关断①脚的电流输入。
2 / 27在以往的开关电源维修中，尽管采用启动电阻功率比较大但依然是易损元件之一，而且发热量也比较大，实际上就是由于通电后启动电阻一直有电流通过的原因。
而在这款电源中，启动电阻却采用了一个0Ω的贴片元件，是明显区别于其他电路的，这里我们学习到新型“绿色电源芯片”内部都设有一个启动开关，一旦电源达到正常工作状况(启动过程结束)，就会切断启动电阻器，这样便可省去一大部分的功率损耗。
其电路本身的故障率也接近于零该机稳压控制电路主要由U101、光电耦合器PC201、精密稳压器件U201(KIA431)及取样电阻R205、R211、R214、R210等组成。
三星943NW液晶彩显开关电源与高压一体板电路原理与维修三星943NW液晶彩来时检查发现开机屏亮了约一秒后灯管保护熄灭,有臭氧味,经检查发上面的两个灯管高压线打火,解决方案1 ：加强高压线绝缘保护;再测试,打火现象消失但任然保护; 再查经检查发上面的两个灯管开路,看来灯管开路造成连线处高压线漏电打火;解决方案2：更换灯管;拆开屏外框发现拿不下来屏,为谨慎采用其他解决方案,给上路高压做假负载;采用在高压插座处接333/200v电容并在低压处接2000v到地,以拉低低压线电压以防止低压检测电压过高;电路改造结束后经拷机检测一切正常维修结束;电路原理与维修1．工作原理简介本机高压板即背光灯板,以下简称背光板电路采用三星公司最新生产的CCFL 专用驱动板PWM 控制芯片SEM2005,本机采用SOPl 6封装,其引脚功能及实测电压见表2,其内部集成了低频PWM 发生器,只要对其输入可变直流电平便可实现CCFL亮度调节功能; SEM2005芯片内部的软启动电路可降低系统开机时的电流冲击,使系统工作的稳定性大大提高;同时,该IC内部还设有灯管开路保护,过压保护,过流保护等电路,与同类电路相比,具有低功耗、高可靠性、外围电路简洁等优点,广泛应用于三星、LG等1 9英寸及其以上的宽屏机的背光电路;图4是根据三星943NW实物绘制的电路图,下面对其工作原理作简单介绍;1 驱动控制电路开/关机控制：如下图所示,来自开关电源的14v电压,经转插件CN2加到背光PWM控制度ICU2SEM2005的10脚Vcc,来自A/D板的ON/OFF信号自超级单芯片IC300的49脚,经R207、R208分压后加至U2的5脚ENA,U2的5脚为使能控制端,当U2的10脚供电正常时,该脚电压大于2V时,U2内部基准电压建立后,从其6脚输出,向外部电路提供偏置电压源,同时;内部振荡器开始工作,经SST延迟后,进入正常的工作状态;U的15脚RT为高频振荡器外接电阻端,12脚为振荡器外接电容端,外部的R、C参数决定高频振荡器的振荡频率;振荡器产生的振荡脉冲加至内部零电压切换移相控制电路和驱动电路,变换整形后,分别从U的19脚OUT1,8脚OUT2输出PWM因此,U2工作与否,是通过A/D板送来韵使能控制信号ON/OFF即EN的高/低电平来决定的;本机设定为高电平开机即ON—H,低电平关机即OFF-L但与普通的背光电路明显不同的是,由于U2的待机功耗非常小,所以U2的供电Vcc并未设专门的电子开关电路来控制,而是直接把开关电源的+14V电压加到U2的Vcc端10脚,U2的工作状态由其5脚的高/低电平来控制;半桥驱动电路：U2进入工作状态后,从其9脚输出的脉冲加至背光激励电路U301AOP610/CD631Y的4脚,从其8脚输出的脉冲信号加至U301的2脚,U301为复合型DIP8脚封装的场效应管较少见,内部集成了一个N沟道场效应管和一个P沟道场效应管,其引脚功能及实测数据见下表,从实测波形看见下图,U2的8、9脚输出的脉冲相位刚好相反,当U2的9脚输出的脉冲送至U301的4脚内部对应的P沟场效应管并使之导通时,U2的8脚输出的脉冲送至U301的2脚内部对应的N 沟道场效应管时,一定使之可靠截止；反之,U301的2脚内部的场效应管导通时,U301的4脚内部的场效应管截止;也就是说,虽然u2是从8、9脚同时输出脉冲激励信号的,但是U301内部的场效应管是轮流导通的其等效图参见右图;假设在某一时刻,Q2导通,Q1截止此时相当于B-C短路,A-B开路,Vcc经L301、C230、T303的1～2脚、Q2的D2-S2至地,对C230充电,电流流动方向为：Vcc→A→L301→C230→T303的1→2→地→Vcc;在此后的下一时刻,Q2截止,Q1导通此时相当于A-B短路,B-c开路,C230通过L301、Q1的S1-D1、T303放电,放电电流方向与上一时刻相反：Vcc→B→T303的2→1→C230→L301→A→Vcc直到下一时刻重复上述变化;由于流经T3031-2绕组的电流是随周期变化的交变电流,故通过电磁感应,在T303的副边感应出交流脉冲高压,分别通过CN301、CN302、CN303、CN304加至背光灯管,使其启动工作;在启动时刻,CCFL灯管两端的交流电压可达1500V,正常工作后;CCFL两端的维持电压瞬间回落至800V左右;显然,U301的导通周期越长,T303副边绕组感应出的脉冲电压越高,灯管亮度越高；反之,则灯管越暗,从而使背光灯的亮度可控;亮度控制电路：在主板A/D电路的MCU接口中,有两组亮度控制线,其中A—IMM为模拟亮度控制信号ANALOG,B—DIM为脉冲宽度亮度控制信号PWM;通过CN2的8脚、1脚,分别送至U2的11脚、14脚;当需要增加亮度时,通过用户的OSD菜单控制B—DIM输出的脉冲宽度增加,U2的14脚电位上升,通过内部A/D转换处理,使其内部PWM输出的脉冲占空比增加,U301输出的脉宽加大,T303的储能增加,副边输出的脉冲电压上升,CCFL灯管亮度增强,反之,则控制过程与前述相反;实测亮度BRT=100即最亮时,B—DIM端直流电位max=,BRT=O即最暗时,B—DIMmin=;而BRT在O-100变化时;副亮度控制A—DIM的直流电位基本保持在1V左右,实测时,也未观察到可变的脉冲波形,但若断开A-DIM后开机,背光灯点亮后随即熄灭;2保护电路过压保护电路：为了防止灯管高压变压器次级在非正常情况下输出过高的高压而损坏高压变压器和灯管,因此所有液晶背光电路中,都设有过压保护电路OVPT;C311～C314、C231～C234、D211、D212～D214、R214与U2的2脚OVPT 内部电路构成本机的过压保护电路;以CN301组灯管为例,当某种原因使T303的输出电压过高时,经C311、C231分压、D211整流、R214限流后加到U2的2脚电压上升,经内部比较器处理,当这一电压达到阈值时,触发内部保护电路,关闭PWM输出;过流保护电路：由于CCFL灯管属于高电压、低电流器件正常19英寸及以上机器的灯管工作电流约9mA,设计过流保护电路,对于保护CCFL不致因过流老化甚至损坏,有着非常重要的意义;如下图所示,在四个灯管接口的低压回路中,分别设有取样整流电路;R221～R224、D221、D223、D224及R215等,与U2的4脚ISEN内部电路共同构成灯管的电流检测电路;以CN301组灯管为例,当流过灯管的电流增大时,R211上压降随之增大,经D221整流、R215限流后,加至U2的4脚电位上升,通过U2内部控制电路稳定灯管电流；若CCFL的工作电流继续增大,U4的4脚电压达到保护阈值时,U2内部的比较器提前翻转,及时关闭PWM输出,从而保护灯管不致过流损坏;灯管开路检测电路：D201、D202、R216～R219、C211、C213、C214、C216等与U2的3脚VSEN内部电路共同构成灯管开路检测电路;正常工作时,各组灯管电流在各自的对地通路负载电阻上均有一定的压降,以CN301组灯管为例,R221上的动态变化电压经R216分压、C214滤波后,在D201的负极形成一定的偏压,D201处于截止状态,一旦因某种原因造成灯管开路时,由于R221上的压降消失,D201正偏导通,U2的3脚电位迅速下降,内部电路检测到这一变化后,将视为PWM负载工作异常而自动关闭PWM输出;2．常见故障及排除故障现象1：CCFL点不亮;分析检修：遇此故障,应首先检查背光电路的供电电压是否正常, 若无14V 供电电压,则查开关电源板的c1 1 3正端电压是否正常,若有,则F301开路性损坏,此时,重点查U301是否有对地短路性损坏,只有排除U301故障后,方可加电试机;若c11 3正端无1 4V电压,则进一步查开关电源电路; 若1 4V供电正常,则按面板电源键POWER时,测量CN2的⑥脚ON／OFF电压是否有0／3V跳变, 若无此电压,则可断开CN2的⑧脚,用一只4．7kQ电阻,一端接CN2 的⑥或⑦脚即+5V电压,另一端接CN2的⑧脚,若此时背光灯点亮,则故障在A／D板电路;若ON／OFF电压正常,则多为U2损坏;正常U2的⑩、⑤脚对地电阻均应大于10k,Oo实修中,U2损坏相对较少,当U301损坏时,多为其③脚对地击穿, 同时会伴随F301烧毁开路;U301为高效互补型N+P沟复合场效应管; 从参数看,代用型号很多,如：APM4600,4604、4606、APM4517、4532、4546及STM451 2等都可以, 但由于它采用的是DIP8脚封装, 所以代换不太方便,主要是引脚不好处理,因为它们都是SOIC8封装,不能直接安装DIP 8的焊盘;经测试,可用TO一25 1／252封装的中功率场效应管代换：N沟道可选AOD444、P3055等,P沟道可选常见的IRFU9024等,共同组成N+P沟道复合电路代换试机;若代换后,管子发热严重,则多为T303性能不良;由于这种单变压器很难找,当遭遇屡损U301时,可考虑用通用高压板代换原一体板的背光灯部分电路;实测T303两个副边绕组的直流电阻约1kQ,供参考;故障现象2：CCFL点亮后马上熄灭;分析检修：这是典型的保护动作的表现,由U2的工作原理可知, 引起保护电路动作的主要原因有：过压保护、过流保护、灯管开路保护;此外,由于A／D板控制异常、电源供电异常等,也会造成上述现象;判断是A／D板故障还是背光电路本身异常的方法很简单：断开A／D板至背光板的ON ／OFF脚,用4．7kn电阻将+SV直接加至CN2 的⑧脚,短接CN2的①、⑨脚,用一只1 0kD,电阻,一端接+5V,另一端接CN2的①或⑨脚,若加电后背光灯点亮正常,则故障在A／D板电路,若仍是一亮即灭,则查上述三个保护电路。
液晶电视机电源电路图大全（四款液晶电视机电源电路原理图详解）液晶电视机电源电路图（一）液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、功率因数校正电路（多数机型有此电路）、启动电路、开关电源控制电路、稳压电路、保护电路等几部分构成。
1．交流抗干扰电路开关电源两根交流进线上存在共模干扰（两根交流进线上接收到的干扰信号，相对参考点大小相等、方向相同，如电磁感应）和差模干扰（两根交流进线上接收到的干扰信号相对参考点大小相等、方向相反，如电网电压瞬时波动），两种干扰以不同比例同时存在。
开关电源中，整流电路、开关管的电流电压快速上升或下降，电感、电容的电流也迅速变化。
这些都构成电磁干扰源。
为了减少干扰信号通过电网影响其他电子设备的正常工作，也为了减少干扰信号对本机音视频信号的影响，需要在交流进线侧加装线路滤波器，即交流抗干扰电路。
常用交流抗干扰电路如下图所示。
图中，LF1、LF2是共模扼流圈，在一个闭合高导磁率铁心上，绕制两个绕向相同的线圈。
共模电流以相同方向同时流过两个线圈时，两线圈产生的磁通是相同方向的，有相互加强的作用，使每一线圈的共模阻抗提高，共模电流大大减弱，对共模干扰有强的抑制作用；在差模干扰信号作用下，干扰电流产生方向相反的磁通，在铁心中相互抵消，使线圈电感几乎为零，对差模信号没有抑制作用。
LF1、LF2与电容CY1、CY2构成共模干扰抑制网络。
Ll是差模扼流圈，在高导磁率铁心上独立绕线构成，对高频率差模电流和浪涌电流有极高的阻抗，对低频（工频）电流的阻抗极小。
电容Cxl、CX2滤去差模电流，与Ll构成差模干扰抑制网络。
Rl是Cx，、CX2的放电电阻（安全电阻），用于防止电源线拔插时电源线插头长时间带电。
安全标准规定，当正在工作中的电气设备电源线被拔掉时，在2s内，电源线插头两端带电的电压（或对地电位）必须小于原电压的30%。
需要特别提出，电容Cx、CY为安全电容，必须经过安全检测部门认证并标有安全认证标志。

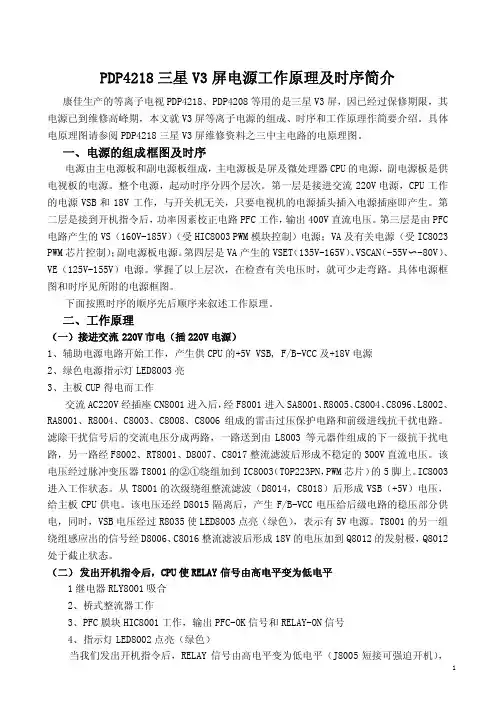

PDP4218三星V3屏电源工作原理及时序简介康佳生产的等离子电视PDP4218、PDP4208等用的是三星V3屏，因已经过保修期限，其电源已到维修高峰期，本文就V3屏等离子电源的组成、时序和工作原理作简要介绍。
具体电原理图请参阅PDP4218三星V3屏维修资料之三中主电路的电原理图。
一、电源的组成框图及时序电源由主电源板和副电源板组成，主电源板是屏及微处理器CPU的电源，副电源板是供电视板的电源。
整个电源，起动时序分四个层次。
第一层是接进交流220V电源，CPU工作的电源VSB和18V工作，与开关机无关，只要电视机的电源插头插入电源插座即产生。
第二层是接到开机指令后，功率因素校正电路PFC工作，输出400V直流电压。
第三层是由PFC 电路产生的VS（160V-185V）（受HIC8003PWM模块控制）电源；VA及有关电源（受IC8023 PWM芯片控制）；副电源板电源。
第四层是VA产生的VSET（135V-165V）、VSCAN（-55V〜-80V）、VE（125V-155V）电源。
掌握了以上层次，在检查有关电压时，就可少走弯路。
具体电源框图和时序见所附的电源框图。
下面按照时序的顺序先后顺序来叙述工作原理。
二、工作原理（一）接进交流220V市电（插220V电源）1、辅助电源电路开始工作，产生供CPU的+5V VSB,F/B-VCC及+18V电源2、绿色电源指示灯LED8003亮3、主板CUP得电而工作交流AC220V经插座CN8001进入后，经F8001进入SA8001、R8005、C8004、C8096、L8002、RA8001、R8004、C8003、C8008、C8006组成的雷击过压保护电路和前级进线抗干扰电路。
滤除干扰信号后的交流电压分成两路，一路送到由L8003等元器件组成的下一级抗干扰电路，另一路经F8002、RT8001、D8007、C8017整流滤波后形成不稳定的300V直流电压。
