图形详解斗拱

中国古建筑三维图解之斗拱（平身科）2七踩重昂平身科斗拱第二层有两个拱件，清式斗拱的叫法是正心瓜拱（形如切成一瓣瓣的西瓜）和翘（类似瓜拱，但是下面开槽口）。

两种、四个斗件槽升子和十八斗。

正心瓜拱横向安放在大斗的正中，是第一个和大斗的结合件。

翘接着安放在大斗的纵向中心，与正心瓜拱十字相交，扣住大斗的包耳和正心瓜拱。

在中国传统大木建筑中，有一个规矩，所有木结构件，它的搭接规律是山面压檐面。

什么是山面和檐面？简单的理解，面对一个房子，横对着我们的是房檐，纵着对着我们的是山墙。

对单一斗拱来说，横着的是檐面，纵着的是山面。

在正心瓜拱两边，用斗栓固定连接着两个槽升子。

翘的两头则用斗栓固定连接着十八斗。

这一层的四种八件斗拱件，我们逐一说一说。

先说拱件。

宋《营造法式》说，造拱之制有五：一曰华拱。

二曰泥道拱。

三曰瓜子拱。

四曰令拱。

五曰慢拱。

第一个装在大斗上的拱件正心瓜拱衍生源于宋式泥道拱。

它的长度比例与宋式相当，宋式泥道拱长六十二分，清长六点二斗口，宽一又四分之一斗口。

翘是第二层第二件。

源自宋式斗拱件中的华拱。

宋《营造法式》中又有'抄拱’'卷头’'跳头’的称谓。

'足材拱也。

若补间铺作，则用单材。

其长七十二分。

’清式翘长七斗口，宽一斗口。

基本沿袭了宋式斗拱的比例。

相比于柱头科斗拱的翘，平身科的翘要单薄些，一般说法是，平身科对出跳的支撑与柱头比较相对次要，清式柱头科同样位置的翘为两斗口宽，柱头科是檐面的出跳的主要支撑。

在这层还有两种斗件，槽升子和十八斗。

槽升子源自宋式的齐心斗。

齐心斗，宋《营造法式》称：'其长广皆十六分’。

清式槽升子顺槽方向长为一点四斗口，宽为一点六五斗口。

（这里有些蹩脚，顺槽方向虽短却称为长，包容方面虽长却称为宽，应是以功能为要的称法）槽升子有同大斗一样的耳、平、腰，在一侧正中开有拱眼壁槽，另一侧开槽与正心瓜拱相配，底有斗拴孔。

十八斗源自宋式交互斗。

交互斗，宋《营造法式》称：'亦谓之“长开斗”。

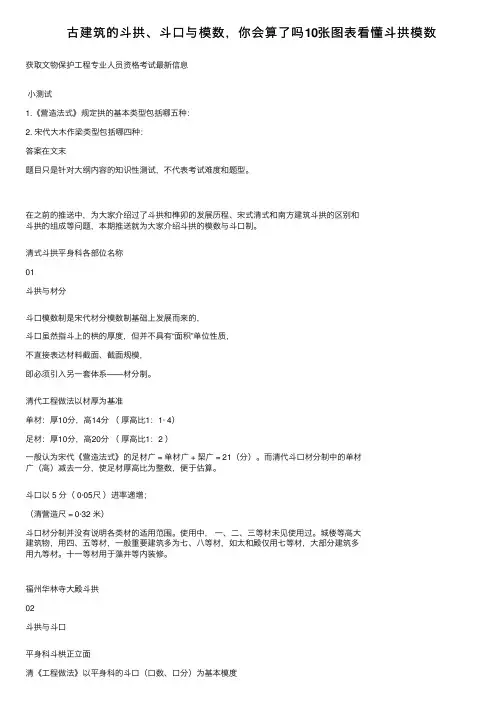

古建筑的⽃拱、⽃⼝与模数，你会算了吗10张图表看懂⽃拱模数获取⽂物保护⼯程专业⼈员资格考试最新信息⼩测试1.《营造法式》规定拱的基本类型包括哪五种：2. 宋代⼤⽊作梁类型包括哪四种：答案在⽂末题⽬只是针对⼤纲内容的知识性测试，不代表考试难度和题型。

在之前的推送中，为⼤家介绍过了⽃拱和榫卯的发展历程、宋式清式和南⽅建筑⽃拱的区别和⽃拱的组成等问题，本期推送就为⼤家介绍⽃拱的模数与⽃⼝制。

清式⽃拱平⾝科各部位名称01⽃拱与材分⽃⼝模数制是宋代材分模数制基础上发展⽽来的，⽃⼝虽然指⽃上的栱的厚度，但并不具有“⾯积”单位性质，不直接表达材料截⾯、截⾯规模，即必须引⼊另⼀套体系——材分制。

清代⼯程做法以材厚为基准单材：厚10分，⾼14分（厚⾼⽐1：1· 4）⾜材：厚10分，⾼20分（厚⾼⽐1：2 ）⼀般认为宋代《营造法式》的⾜材⼴ = 单材⼴ + 栔⼴ = 21（分）。

⽽清代⽃⼝材分制中的单材⼴（⾼）减去⼀分，使⾜材厚⾼⽐为整数，便于估算。

⽃⼝以 5 分（ 0·05尺）进率递增；（清营造尺 = 0·32 ⽶）⽃⼝材分制并没有说明各类材的适⽤范围。

使⽤中，⼀、⼆、三等材未见使⽤过。

城楼等⾼⼤建筑物，⽤四、五等材，⼀般重要建筑多为七、⼋等材，如太和殿仅⽤七等材，⼤部分建筑多⽤九等材。

⼗⼀等材⽤于藻井等内装修。

福州华林寺⼤殿⽃拱02⽃拱与⽃⼝平⾝科⽃栱正⽴⾯清《⼯程做法》以平⾝科的⽃⼝（⼝数、⼝分）为基本模度⼯程做法中，依所处位置，⽃栱可分为平⾝科、柱头科、⾓科各个由翘或昂出踩的⽃栱中，可以没有翘，但必须要有昂。

翘昂⽃科应⽤最⼴，⼀般都有⽠拱、万拱依出踩多少⼜进⼀步分为：⽃⼝单昂、⽃⼝重昂、单翘单昂、单翘重昂、重翘重昂，踩数也从3踩到9踩不等，少数牌楼⽃栱也有11踩的。

在得出⽃栱的尺⼨后，就可以根据不同建筑的⽃栱攒数计算开间尺⼨和屋顶举折尺⼨⼯程做法对梁柱等各个构件尺⼨的规定也以⽃⼝为单位计算九檩单檐庑殿周围廊建筑开间尺⼨各式建筑屋顶举折尺⼨例如：九檩单檐庑殿周围廊，单翘重昂⽃科，⽃⼝⼆⼨五分⼤⽊作法的檐柱⾼檐柱净⾼ = 定⾼ –⽃科⾼ - 平板枋⾼即：檐柱净⾼ = 0· 25 * 70 – 0·25* 11·2 - 0·25* 2 = 14·2 （尺）或 70 –11·2 – 2 = 56·8 ⽃⼝0· 25* 56·8 = 14· 2 （尺）故宫武英殿平⾝科⽃拱03内檐⽃拱在⼀些⾼⼤多层的建筑或⾼等级建筑中，内檐也常常⽤到⽃栱如只安装迎⾯半攒的内⾥品字科⽃栱因端头不做昂嘴，形状如倒置的品字形⽽得名另外，还可见到置于梁和随梁间的隔架科⽃栱隔架科即在荷花墩和内檐雀替之间⽤⽃栱承托形成⼯字型的稳定构造奉先殿内檐⽃栱。

中国古建筑三维图解之斗拱（角科）1从这回开始，我来图解七踩重昂角科斗拱。

在图解角科斗拱的过程中，向朋友们展示斗拱在特定的大木建筑中的具体表现的形式和关联，由单一的斗拱件、枋件所形成的系统和工艺装配过程，希望能给朋友们带来不同的体验。

明清式斗拱第一层的大斗，是通过斗拴安放在平板枋上的（宋式称平板枋为普柏枋），这回就从大木建筑单檐廡殿平板枋的一个角上，开始我们的斗拱安装之旅。

首先拿进来的第一个件是重昂角科的大斗。

从图上我们看到的大斗与平身科和柱头科斗拱的大斗相比，它少了两个斗耳，具体的作用在下面将看到。

现在我还不能就把它安放就位，还得拿进相邻相关的件。

看上图，在大斗的两边，我拿进了两个形状像山字形的板子，这个《营造法式》中叫拱眼壁，在一般的斗拱介绍中很少能提到它，它在廡殿的装配中是不可少的，也是要先于各科斗拱的大斗先放在平板枋上。

从这个视角就好理解这个顺序关系了。

角科、平身科、柱头科的大斗都要压在拱眼壁板之上，这就是我们大斗上凹槽的作用，正心瓜拱、槽升子上的槽，都是为拱挡板预留的。

把相邻的拱挡板放好，我们就位各科的大斗。

一层就放好了。

下面我们拿进角科斗拱第二层的第一个拱件——正心瓜拱，安放在山面，坐在大斗之上，拱一侧的开槽管住拱眼壁板。

从图上看，角科的正心瓜拱与平身科和柱头科的不同；它一半是正心瓜拱形状与尺寸，另一半是单才瓜拱的形状与尺寸，中间还有一道斜槽，这就是角科。

正心瓜拱就位后，我们拿进角科第二层的第二个件——山面的翘；它压住檐面的正心瓜拱，一边开槽与拱眼壁板配合。

角科的翘于正心瓜拱具有同样的角科特征——一边是翘的形状与尺寸，一边是单才瓜拱的形状尺寸，中间有斜槽。

把翘安放到位，我们看到翘和正心瓜拱的两个斜槽共同组成了一个斜直槽，这个斜直槽是和第二层的第三个件——斜头翘配合的，我们这就拿进斜头翘。

咱们翻过来看看斜头翘下面的形状。

X形的开槽正好扣住正心瓜拱和翘。

这一层的斗件安装的是：正心瓜拱和翘靠拱眼壁板一边装槽升子，另一边装十八斗，用斗栓连接。

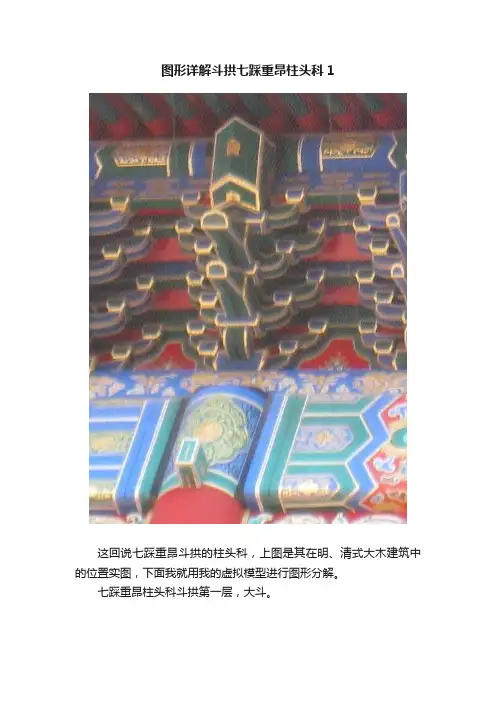

图形详解斗拱七踩重昂柱头科1这回说七踩重昂斗拱的柱头科，上图是其在明、清式大木建筑中的位置实图，下面我就用我的虚拟模型进行图形分解。

七踩重昂柱头科斗拱第一层，大斗。

大斗。

清式斗拱中也叫坐斗，宋式称栌斗。

它与平身科斗拱中的大斗相比，纵向山面开口宽了，为两斗口。

（这主要是源于柱头是大木建筑中的主要支撑，与平身科斗拱不同的是，斗拱的纵向支撑件需逐渐加宽）大斗安放在平板枋的柱头之上。

第二层，在大斗的檐面，安放着正心瓜拱。

这个正心瓜拱与平身科的相同，只是开口宽了，为1.6斗口。

在大斗的山面，安放着翘。

与平身科相比，这个翘明显粗壮，它宽2斗口。

在我们这攒斗拱中，您将看到山面件逐渐加宽的过程。

在正心瓜拱两端上加槽升子，在翘的两端上加筒子十八斗。

槽升子与平身科斗拱个相同，筒子十八斗室平身科斗拱十八斗的加长型。

十八斗源于宋式交互斗，槽升子源于宋式齐心斗。

第三层檐面并列着三个拱件，中间是正心万拱，两边是单才瓜拱。

柱头科的正心万拱、单才瓜拱与平身科的两个同名拱件的区别就是加宽了中间的开口，其它相同。

第三层的山面安放头昂。

宽2.7斗。

图中的昂怎么看着有点别扭？先别装上。

噢，对了，在写这篇博文时，我在开头贴了故宫午门柱头斗拱的照片作为开篇图片。

对比一看，我当初用清式规矩做的模型从外形上，差别较大，所以又重新考察勘定，费了几天的工夫，重做了明式的昂嘴，以合图象之形，以示图形详解之义。

下图为明式式样。

这层正心万拱两边装槽升子，单才瓜拱两边装三才升，头昂的前后装筒子十八斗。

第三层就到这儿，接着该开始第四层了。

由于是想到哪写到哪，我觉着不应该光说柱头科这一科斗拱。

赵广超先生的《不只中国木建筑》书中说：“斗拱的英译是托架系统（Bracket System)，到十分贴切。

”在做模型时，我对此似曾有所领悟。

所以想从第四层开始，先把和柱头科斗拱在同一层和相邻的平身科斗拱的联系一起共同展现，使朋友们看时能有自己的体会。

这一回就说到这吧，下回从第四层说起。

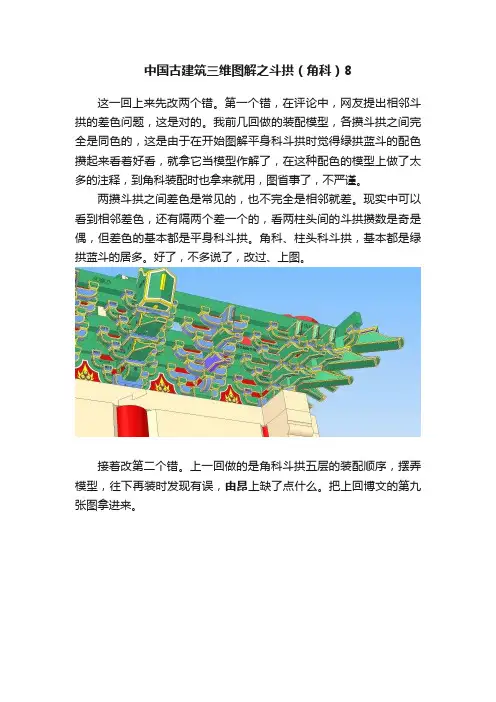

中国古建筑三维图解之斗拱（角科）8这一回上来先改两个错。

第一个错，在评论中，网友提出相邻斗拱的差色问题，这是对的。

我前几回做的装配模型，各攒斗拱之间完全是同色的，这是由于在开始图解平身科斗拱时觉得绿拱蓝斗的配色攒起来看着好看，就拿它当模型作解了，在这种配色的模型上做了太多的注释，到角科装配时也拿来就用，图省事了，不严谨。

两攒斗拱之间差色是常见的，也不完全是相邻就差。

现实中可以看到相邻差色，还有隔两个差一个的，看两柱头间的斗拱攒数是奇是偶，但差色的基本都是平身科斗拱。

角科、柱头科斗拱，基本都是绿拱蓝斗的居多。

好了，不多说了，改过、上图。

接着改第二个错。

上一回做的是角科斗拱五层的装配顺序，摆弄模型，往下再装时发现有误，由昂上缺了点什么。

把上回博文的第九张图拿进来。

由于由昂后边少开了个斜槽，相邻的斗拱件没地装了，下图已改过。

并换上了差色的斗拱组件。

这回的装配我们就从这开始吧，拿进的第一个件是檐面平身科斗拱的里拽厢拱。

第二个拿进山面平身科斗拱的里拽厢拱。

这是两个锯掉一半的拱件，一正一反，放在平身科斗拱蚂蚱头后边的三才升上，斜插进由昂的凹槽。

也有书中把这两个拱件算在角科上的，在这我把它算在平身科里边，只是和角科的由昂有榫卯配合，下步它还要有和平身科斗拱的撑木头有个配合。

好，给个正投影看看，刚刚装上的这个件已经是第六层了，角科的由昂是跨两层的，第六层装配的全是和角科结合的相邻件。

拿进檐面柱头科斗拱的里拽厢拱，这个件被锯掉的部分比上一步拿进的平身科的同名件更多，锯口和桃尖梁上的凹槽插配合。

拿进山面柱头科的里拽厢拱。

装好柱头科斗拱的两个里拽厢拱后，拿进檐面、山面的里拽枋，这两个里拽枋，斜面一头靠在角科由昂的侧面，直面靠在柱头科桃尖梁的侧面，落在平身科斗拱单才万拱的三才升上。

装好里拽枋，拿进檐面、山面的正心枋。

这两个正心枋，斜面一边靠在角科的由昂一侧，直面的一边顺柱头科桃尖梁的侧开槽滑下，落在第五层的正心枋上。

装好正心枋，拿进山面、檐面的外拽厢拱。

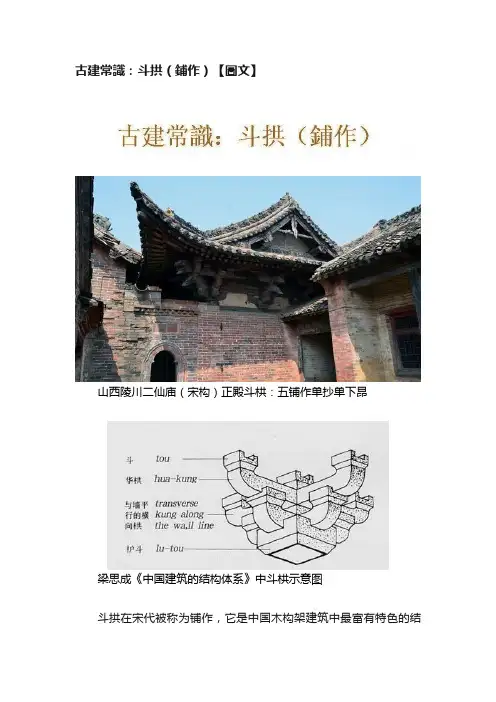

古建常識：斗拱（鋪作）【圖文】山西陵川二仙庙（宋构）正殿斗栱：五铺作单抄单下昂梁思成《中国建筑的结构体系》中斗栱示意图斗拱在宋代被称为铺作，它是中国木构架建筑中最富有特色的结构构件，因其重要的作用，故而成为我国建筑学会的会徽。

斗拱位于立柱和横梁交接处，由水平放置的方形斗、升和矩形的栱以及斜置的昂组成，是建筑屋顶和屋身立面上的过渡。

一组斗栱又可与另一组斗栱组合，层层迭迭，形成庞大的建筑构架。

其功能是可将屋顶的重量平均分散在柱上，也可用来挑出屋顶的屋檐，使屋顶线条成曲线，减轻沉重感，也有利排雨。

斗拱在古建筑中起着十分重要的作用，主要有四个方面：一是它位于柱与梁之间，由屋面和上层构架传下来的荷载，要通过斗拱传给柱子，再由柱传到基础，因此，它起着承上启下，传递荷载的作用。

二是它向外出挑，可把最外层的桁、檩挑出一定距离，使建筑物出檐更加深远，造形更加优美、壮观。

后来斗拱逐渐变为装饰，成为区别建筑等级的标志。

越高贵的建筑斗拱越复杂、繁华。

三是它构造精巧，造形美观，如盆景，似花篮，又是很好的装饰性构件。

四是这种结构和现代梁柱框架结构极为类似。

遇有强烈地震时，采用榫卯结合的空间结构虽会“松动”却不致“散架”，消耗地震传来的能量，使整个房屋的地震荷载大为降低，起到抗震作用。

斗拱的分类：头拱的分类很多，形制复杂一按其所处的位置可以分为内檐斗拱、外檐斗拱、平座斗拱。

二还可分为柱头斗拱（宋称柱斗辅作）、柱间斗拱（宋称补间辅作）、转角斗拱（宋称角铺作）。

其中，尤以转角斗拱的结构最为复杂，所起作用也是最大。

元代以后，梁、柱节点上的斗逐渐变小，与唐宋建筑中的斗相比，结构作用减弱，装饰性加强。

到清代斗几乎蜕化为装饰性构件。

因此，根据“斗拱之组织与比例大小，历代不同”的特点，“每可籍其结构演变之序，以鉴定建筑物之年代”。

斗拱主要构件名称斗拱主要构件名称华拱四跳华拱两跳转角辅作、補间铺作、柱头铺作铺作即斗拱，是中国古代汉族木构架建筑特有的结构构件，主要由水平放置的方形斗、升和矩形的栱以及斜置的昂组成。

中国古建筑三维图解之斗拱（角科）4换机器、升级软件，耽误了不少的功夫。

现已进入正轨，可以开始继续做图、鼓捣模型了，接着上回我们来装配斗拱角科的第四层。

第四层拿进来的第一个件是檐面的昂带把臂厢拱，这个件安放在檐面从外面数的第一排。

再给个视图，看看上面。

从角科装配开始，我们看到一些角科特有的拱件名称——昂带某某件，在前两层的装配中，出现过昂带单才瓜拱、昂带正心万拱，这些件的称谓都是昂携带的件与同层同位的平身科、柱头科斗拱件相同的称谓。

有例外的是：在最外一排，昂或携带件的称谓有所变化，第三层的最外一排的件叫搭交闹昂带单才瓜拱，这层的叫法是昂带把臂厢拱，相对应的外拽厢拱变成了把臂厢拱。

好。

拿进这层的第二个件——山面的昂带把臂厢拱，安放位置是山面的第一排。

山面、檐面是在大木建筑结构中经常要提到的话题，山面压檐面是大木结构中的规矩。

在虚拟制作中，通过大量的图纸实践，我的理解是纵为山面压制面，横为檐面被制压面。

斗拱压制件与被压制件的配合部位的开口规律是：压制件下开口，被压制件上开口，这个规律可以在以前和往后的每一个细节里体现。

上图中第一个檐面件——昂带把臂厢拱，不压制任何同层件，全是上开口。

山面的昂带把臂厢拱压制同层檐面的同名件，有一个下开口。

在这我来多说两句，以便使得非专业朋友更好地了解我们传统建筑中的细节。

以檐面的昂带把臂厢拱为例，它第一个坐落在本层上，有三个上直开槽，一个斜开槽，说明它的上面有三个纵向压制件，一个斜向压制件。

好，我们给一个这层装好纵横件的视图，从下图中我们可以看到，从左至右的同层压制件是：山面的同名件——昂带把臂厢拱，山面的搭交闹昂带单才万拱，山面的昂带正心枋。

装配组合后的斜槽是为下一个压制件斜头昂预备的。

第四层拿进的第三个件是檐面的搭交闹昂带单才万拱，安放在檐面的第二排。

它有一个下面的直开槽，用来压制同层的山面件——昂带把臂厢拱。

到这还得再解释一下，山面压檐面是大木结构建筑中的规矩，在角科这得按先后纵横顺序来理解。

中国古建筑三维图解之斗拱（角科）9上回完成了五层的装配，这回装第六层及以上。

我们还是从里往外装，拿进来的第一个件是斗拱附件檐面的井口枋。

再拿进山面的井口枋。

这两个井口枋在角科上相互搭交，一端搭在角科的由昂上，另一端顺柱头科桃尖梁的侧开槽滑下，坐在里拽厢拱的三才升上；同时，平身科斗拱的撑木头和里拽厢拱、三才升也挑着井口枋。

我想井口枋的这个名称一定是工匠们在装配中取的，不管以前叫什么，匠人们装到这个位置时，一定看着像井口，才起的这个俗名，再上两张图，看看像不像。

第三个拿进的件是角科的斗拱件—斜桁椀。

在前面的装配中，由于压制关系，斜面件往往是最后出现，斜桁椀不压制这层的檐面、山面斗拱件，在这层就先现身了。

斜桁椀坐在由昂上，后尾靠住山面、颜面的井口枋出头，本层再出场的枋件都将和它是卡靠关系。

装好斜桁椀后，拿进山面、檐面的里拽枋。

这层角科上的这两个里拽枋，一头靠住斜桁椀，一头靠住桃尖梁，坐在五层的里拽枋上，压制平身科的撑木头。

外拽枋装好后，拿进山面、檐面的正心枋。

两个正心枋同样斜面一头靠住斜桁椀，直面一头顺桃尖梁的侧直槽滑下，落在五层的正心枋上，压制平身科的撑木头。

正心枋装好后，拿进这层的最后的枋件——外拽枋，装法同样是直面一头顺桃尖梁的侧直槽滑下，落在五层的外拽枋上，压制平身科的撑木头。

外拽枋装好后，拿进平身科斗拱的桁椀。

平身科桁椀的三个下开槽分别与外拽枋、正心枋、里拽枋相配，后燕尾榫与井口枋的燕尾槽相配，落在平身科的撑木头上，扣住这层的四个枋件。

再往下装，就先不按层了，从里往外，好装好说。

拿进檐面的正心桁，正心桁落在正心枋上，角科的斜桁椀、平身科的桁椀、柱头科的桃尖梁同时承托着正心桁。

拿进山面的正心桁，一端和檐面的同名件榫卯撘交，落在山面的正心枋上。

装好山面、檐面的正心桁，拿进檐面的挑檐桁。

檐面挑檐桁落在挑檐枋上，靠在角科斜桁椀和柱头科的桁椀前面圆弧上，在没有和山面的挑檐桁榫卯撘交前只有桃尖梁限位。

拿进山面的挑檐桁。

唐宋、明清斗拱结构图示及专有名词释义唐宋和明清斗拱图示唐宋：斗拱巨硕，与柱高比可达到1：2，加上直昂的作用，常使出檐达三四米，铺间一般1、2朵。

〖华栱〗:在斗栱上向内、外挑出的栱，称“华栱”。

〖计心造与偷心造〗:在斗栱(华栱、昂)的跳头上有与之垂直的横栱和枋为“计心造”，没有的是“偷心造”。

〖令栱〗:与华栱垂直的栱称横栱,最外一挑华栱(或昂)头上的横栱称“令栱”。

〖抄〗:华栱出挑称“抄”；有“单抄”、“双抄”的说法。

〖昂〗：斗栱中斜向设置(与屋面平行)的杆件为“昂”，是杠杆作用的斜挑梁。

分类：依其具体位置分别称作：柱头铺作(位于平柱的柱头上)、转角铺作(位于转角柱头上)、补间铺作(位于両柱间的枋上)。

各部名称：斗拱名称：“Ｘ抄Ｘ下昂”是度量铺作单位之一在宋《营造法式》的“总铺作次序”条中规定：“出一跳为之四铺作，出两跳为之五铺作，出三跳为之六铺作，出四跳为之七铺作，出五跳为之八铺作”；一朵最小的斗栱应挑出四层、一跳的四层是固定的层，即栌斗、栱、耍头、衬方头。

斗拱的计数单位是“铺作”，如一朵单抄(或单昂)斗栱有：一的栌斗，一个华拱(或昂)，一个耍头，一个衬方头，计四铺作。

每增加一个构件，即加一铺作，以此类推。

双抄双下昂为七铺作，双抄三下昂为八铺作，等等。

单杪四铺作（一：栌斗、二：栱、三：耍头、四：衬方头）：单杪单昂五铺作：单抄双下昂六铺作里转五铺作双抄双下昂七铺作里转六铺作独乐寺上层柱头（双抄双下昂七铺作）、补间佛光寺转角铺作（双抄三下昂八铺作）：明清：昂变为装饰作用的假昂，斗拱变小，与柱高比1：8（？）以上，出檐变短，大约一米，斗拱变密，平身科多达4--8朵，明次稍间不同。

〖翘〗(宋称“华栱”)：略似弓形，与建筑物立面垂直；〖昂〗：翘之向外端加长，并下斜。

〖耍头〗：昂之上，切与昂平行大小相近的直木；(或挑尖梁头)分类：因其所在建筑物部位的不同：〖柱头科〗在柱顶上；〖平身科〗在柱间额枋上；〖转角科〗在屋角柱头上。

中国古建筑三维图解之斗拱（平身科）5七踩重昂平身科斗拱第五层有四个拱件，七个斗件和三个附属件。

在这一层的檐面，正中是附属件正心枋。

往外一跳是外拽枋，往里一跳是里拽枋。

里、外拽枋相列安放着单才万拱。

檐面最前面安放的是外拽相拱。

在山面安放蚂蚱头扣住六个檐面件。

装上六个三才升，蚂蚱头后边装十八斗，这一层组装完成。

在这一层的组件里，多数是重复使用的斗拱件，如正心枋、单才万拱、三才升。

新出现的斗拱件有四件，里、外拽枋，外拽相拱和蚂蚱头，下面就来一一简介。

先从檐面说，正心枋前面是外拽枋，后是里拽枋。

清式《营造算例》说“[拽枋]长按面阔，其梢间长，外面每层递加一拽架，里面每层递除一拽架，即长；高按一踩七扣；厚按一个口数。

其层数按拽架，里外各几拽架，每一拽架，计枋子一层，里除井口枋外除机枋，其余即拽枋”。

这里“高按一踩七扣；厚按一个口数”可能有误，首先是单位不一，但如把踩改为斗口也有问题，我这里安多数书中介绍做成高两斗口，厚一个斗口。

拽枋的长要在搭建宫殿的过程中解释，这里先放下。

外拽相拱是我们这攒枓拱能从外面看到的最高最外的一个拱件，在宋式斗拱中叫令拱。

宋《营造法式》说“四曰令拱。

或谓之单拱。

施之于里外跳头之上，外在挑檐枋之下，内在算程枋之下。

与耍头相交，、、、其长七十二分”。

清式外拽相拱长七点二斗口，比例与宋式令拱相当。

蚂蚱头，源于宋式斗拱的爵头。

宋《营造法式》说：“爵头，其名有四：一曰爵头，二曰耍头，三曰猢狲头，四曰蜉从头1”一般称做耍头。

在这里，我们只是介绍一下它的渊源，清式蚂蚱头和宋式耍头在外露部分看起来相似，但实际看不见部分的形状、隼卯安装差别很大，这篇是单解清式斗拱的七踩重昂平身科，在这就不多说了，以后有空没准会做宋式与清式的对比图形，那样就可看出端详了。

这层就说到这，下回见。

1蜉从头：在《营造法式》中蜉从头的从字带虫字旁，我敲键盘没这字，想从网上字典找个粘上也没找着，特此说明。

中国古建筑三维图解之斗拱（柱头科）2这一回图解柱头科斗拱四层以上的各个斗拱件和附件，为了使斗拱在传统大木建筑中的功能性表现的更清楚，我这里摈弃了以往各类书籍中单独介绍某一科斗拱的习惯，用现代制图技术的优势，用形象的三维图形来表现斗拱个体与整体的关系。

所以从这回一上来就先把装好的前三层柱头科斗拱放在了柱头的平板枋上，同时也拿进与之相邻的平身科斗拱的前三层，在这里开始新的装配。

七踩重昂柱头科第四层拿进来的第一个斗拱附件就是正心枋。

安放在檐面正中，在柱头科和平身科斗拱的正心万拱之上。

（在以前平身科斗拱的图解博文中，我都把这种斗拱附件做成透明体，在这以后，为说明斗拱之间的联系，还是还原成实体件）安装好正心枋后，放入檐面的四个拱件，正心枋两侧是单才万拱，外两侧是单才瓜拱。

安装好檐面的拱件后，拿进柱头科的二昂；与头昂相比，它宽出了0，7斗口，二昂的宽度为3.4斗口。

二昂前装筒子十八斗；单才瓜拱、单才万拱两边装三才升。

相邻的平身科两攒斗拱也重复这层同样的拱件斗件装配后，第四层安装完成，下面说第五层。

先拿进来三个拱件，外拽相拱和两个单才万拱。

大家细看，这两个单才万拱的开口宽度也是不一样的，前边的开口为3.6斗口，后边的开口为5.6斗口。

为什么这样，看到下面就清楚了。

现在我们拿进柱头科斗拱的最重的件----桃尖梁。

这个件值得我们从相关角度多看几眼，下面我再放几张图进来。

上图是桃尖梁没安装到位的左后下视点观察图。

上图是桃尖梁没安装到位的左上视点观察图。

上图为桃尖梁装配到位后的右后上视点观察图。

上图为桃尖梁装配到为后的左上视点观察图。

由上面几个图我们可以看出，桃尖梁是柱头科斗拱的一个较复杂与重要的单件，与它结合的件很多，现阶段我只是把它刚安放到位，它的前部压在柱头科斗拱的山面上。

后面榫接建筑的金柱。

在第四层，安放好桃尖梁后，还有几个要安装的件，为了表示关联，我还要再拿进另一攒柱头科斗拱来说事。

噢，已经十四张图了，为了篇幅别太长，这回就到这吧，下回接着说第五层的几个件。

图形详解中国传统建筑之斗拱开篇吴德元大木建筑，已作为我们国家的象征图腾镌刻在国徽上。

斗拱，中国传统大木建筑结构中一个特有的部件，挑起檐桁，在桁枋柱梁间传承着荷载，装点着繁荣。

斗拱的出现与存在已有近两千年的历史。

作为我们民族特有的创造，文章对它缺少注释，常人缺乏对它的了解。

斗拱在庙堂的檐下不乏色彩，但多数人会忽视它的存在。

建筑主体越宏伟，越淡化斗拱的色彩。

对主体的膜拜对细节的忽视是我等常人的思维方式。

另外，传统的文化或是我们忽视细节的一个因素。

‘形而上者谓之道，形而下者谓之器’。

重道轻器在我们的文化里似乎是常态，而世界与中华的文明多存在于器物之中。

石匠打造了西方的建筑文明，木匠造就了中华的建筑文明。

中华文字中有木字偏旁部首的字在传统字典中占有一定的数量，而且大多与建筑有关，但多数是我们常人不认识的，很多大木的隼卯做法已失传，这些是老生常谈了。

现今，随着发展，中国元素渐渐走进人们的视野。

在这方面，有论道的，有论器的。

各种抽象艺术化的图腾符号随处可见。

但想深入了解我们的大木传统渊源结构，似乎可读的文字并不算多，而且从通俗揭示的角度看就更少了。

本博主属于论器的，大木建筑之器，并以虚拟图形示之，先试解一下斗拱的结构与名称，再试解大式、小式传统大木结构建筑，请网友见笑了。

斗拱有很多种类，按在建筑中所处的位置分有：柱头科、角科和平身科。

在这三科里按出跳的不同分三踩、五踩、七踩、九踩。

也有按昂翘数分的，如：单昂斗拱、单翘单昂斗拱、单翘重昂斗拱，最高的书中记述有重翘三昂斗拱。

斗拱根据年代不同，形状、功能、名称也各有差异。

年代的发展与继承的关系，似乎是更大的话题。

要做更多的模型比较，这是后话。

在这里，我们以斗拱发展到最后阶段的明清斗拱为对象，拿复杂程度为中上等的七踩单翘重昂斗拱为例，把平身科、柱头科和角科，做一个详细的图说图解。

七踩单翘重昂平身科这是一攒七踩单翘重昂平身科斗拱。

既然是图说斗拱，这里我只保留了斗拱本身的纵横承托件，没有显示与它关联的枋桁件。

斗拱的构造与结构解剖图
一、斗拱简介
斗拱即斗形拱门，是属于中国传统建筑当中最常见的一种拱形结构，
它一般由拱心和拱环组成，内外同时围绕着半圆形，是中国古代建筑中非
常常见的形式之一
斗拱具有独特的结构，显得十分精巧，在当时的建筑中十分流行，它
的构造与工艺也变得非常复杂，可以说斗拱是中国传统建筑的集大成者，
它的技术既和当时的石刻技术有关，又和当时的瓦饰技术有关，而且具有
很强的象征性，象征着家庭的繁荣与富足。

二、斗拱的构造
斗拱是一种非常精细的结构，它的构造分为内拱心、外拱环、内外拱时、外拱顶四部分，它有一种十分独特的结构，由外而内依次为拱环、拱时、拱心、拱顶，其主要由拱心和拱环组成，上图为斗拱构造图：
1、拱心
拱心是斗拱最重要的结构，它由两个半圆构成，外拱环和内拱心依次
紧贴着拱心，它具有半圆形的结构，它是斗拱的主要支持构件，也是斗拱
的贯穿点，在其上利用投影原理，可以把其他三大结构紧密地组合在一起。

2、拱环
拱环是斗拱最具代表性的部分，它可以是整个斗拱构造的关键，它的
外部有一个较深的凹槽。
